ZL180 Kétmotoros vezérlés 24V-os mototokhoz

Átírás

1 KLING Mérnöki, Ipari és Kereskedelmi Kft 1106 BUDAPEST Gránátos utca 6. Tel.: Fax: Magyarországi Képviselet ZL180 Kétmotoros vezérlés 24V-os mototokhoz Általános leírás Vezérlés 24 V-os egyenáramú motorokhoz, 230 V Hz-es (egyfázisú) váltakozófeszültséggel táplálva. Kétmotoros vezérlés F7024N, A3024N, és A5024N típusú 24V-os motorokhoz. A terméket teljes egészében a CAME CANCELLI AUTOMATICI S.p.A. fejlesztette ki és készítette az UNI 8612 biztonsági szabványoknak megfelelően, IP 54 védelmi fokozattal. KLING Kft. ZL180 leírás 1/10 oldal.

2 Külső méretek Vezérlés Felépítése: 1. Transzformáor 2. F630mA vezérlés biztosíték 3. trimerek 4. Gombok a rádiórendszer programozásához 5. csatlakozó a frekvencia kártyához 6. Kapcsolati pont antennának 7. Kapcsolati pontok külső kiegészítő, vezérlő egység 8. Kapcsolati pontok motorokhoz 9. Tápellátás (230V) kapcsolati pontjai 10. F1A (230V) biztosíték 11. F5A M1-es motor biztosíték 12. F5A M2-es motor biztosíték 13. F1,6A külső kiegészítő biztosíték 14. Funkció választó DIP kapcsolók 15. Ellenőrző és visszajelző LEDek KLING Kft. ZL180 leírás 2/10 oldal.

3 Motor bekötések Zárási lassítő mikrokapcsoló 24V-os motor bekötés 24V-os motor bekötés Nyitási lassító mikrokapcsoló Táp bekötés 24V a.c. (normál esetben váltakozó feszültség) 24V d.c. tápellátás kiegészítők működtetéséhez, vész akkumulátorok csatlakoztatása esetén folyamatos. Max. teljesítmény: 34W. Betáp: 230V (a.c.) 50/60Hz KLING Kft. ZL180 leírás 3/10 oldal.

4 Villogó lámpa bekötés Villogólámpa bekötés (24V max. 25W ) Termékszám: KIARO24N A kapu mozgása közben villog Nyitott kapu visszajelző lámpa (24V max. 25W) Világít, ha a kapu elhagyja a zárt végállást, ill. első vesz. alá helyezéskor. DIR fotocella Részleges állj (N.C.) foglalat Kapcsolati pont fotocellákhoz, élvédelemhez és egyéb EN12978 kompatibilis eszközökhöz. Fotocella bekötések Ha a 2-C3 közt megszakad a rövidzár megállítja a kapu működését, ha rövidzár ismét megjelenik a kapu, továbbindul. DIR fotocella Záráskori visszanyitás (N.C.) foglalat Kapcsolati pont fotocellákhoz, élvédelemhez és egyéb EN12978 kompatibilis eszközökhöz. Ha a 2-C3 közt megszakad a rövidzár zárás közben a vezérlés megállítja a kaput és elindítja nyitás irányába. A vezérlés nyitásirányban nem veszi figyelembe ennek az eszköznek a jelét. DOC fotocella Részleges állj (N.C.) foglalat Kapcsolati pont fotocellákhoz, élvédelemhez és egyéb EN12978 kompatibilis eszközökhöz. Ha a 2-C3 közt megszakad a rövidzár zárás közben a vezérlés megállítja a kaput és elindítja nyitás irányába. A vezérlés nyitásirányban nem veszi figyelembe ennek az eszköznek a jelét. KLING Kft. ZL180 leírás 4/10 oldal.

5 DOC fotocella Záráskori visszanyitás (N.C.) foglalat Kapcsolati pont fotocellákhoz, élvédelemhez és egyéb EN12978 kompatibilis eszközökhöz. Ha a 2-C3 közt megszakad a rövidzár zárás közben a vezérlés megállítja a kaput és elindítja nyitás irányába. A vezérlés nyitásirányban nem veszi figyelembe ennek az eszköznek a jelét. Vezérlő eszközök (gombok) bekötése Stop nyomógomb bekötés (N.C.) foglalat Kulcsoskapcsoló és/vagy részleges nyitási Nyomógomb bekötése (N.O.) foglalat Kulcsoskapcsoló és/vagy nyitó-záró funkció Nyomógomb bekötése (N.O.) foglalat Ha a működés közben rövidzár impulzus kerül erre a kapcsolati pontra a vezérlés megállítja a kaput és elindítja másik irányba. KLING Kft. ZL180 leírás 5/10 oldal.

6 A funkcióválasztó DIP-kapcsolók 1-ON 2-ON 2-OFF 3-ON 4-ON 5-ON 6-ON 7-OFF 8-OFF 9-ON 10-OFF Automata zárás bekapcsolva Nyit-állj-Zár-állj funkció nyomógombhoz ( 2-7 pont) Nyit-Zár funkció nyomógombhoz ( 2-7 pont) Csak Nyitás funkció Elővillogás bekapcsolva nyitáskor és záráskor (10-E pont) Akadályérzékelés bekapcsolva Ember jelenléte funkció bekapcsolva Záráskori visszanyitás ha a fotocella tárgyat érzékel kapu zárás közben, a kaput megállítja és visszanyitja, (biztonsági kiegészítők kapcsolati pont 2-C1) Ha ezen a ponton nem használ biztonsági kiegészítőt kapcsolja ON állásba! Részleges állj bekapcsolva (biztonsági kiegészítők kapcsolati pont 2-C3) Ha ezen a ponton nem használ biztonsági kiegészítőt kapcsolja ON állásba! Fotocella teszt ilyenkor az adópanel 2-es pontját a vezérlés 2-es pontja helyett a TS ponttal kell összekötni. Reakció idő - ha a kapu menet közben forgásirányt vált, a megállítás és elindítás között eltelt idő a normálhoz képest 2 másodpercre növelhető. (nagy méretű kapuk esetén ajánlott) Trimmer potenciométer Beállítás speed sens - a motor normál sebességű működése közbeni ampermetrikus nyomatékfigyelés érzékenységének beállítása slow. Sens - a motor lassítási fázisában az ampermetrikus érzékenység beállítása: min/max delay 2M - a 2M motor zárás késleltetése, 1 17 sec-ig autom. Closing - az automatikus zárás beállítása: sec-ig KLING Kft. ZL180 leírás 6/10 oldal.

7 Visszajelző LED-ek ALIM PROG C1 C3 ST - Zöld LED. Alaphelyzetben világít, a kártya megfelelő áram ellátást kap. - Piros LED. Alaphelyzetben sötét, villog nyitott véghelyzetben vagy automata zárás közben, gyorsabb villogás ha C1/C3/ST kapcsolat szakadt. - Sárga LED. Alaphelyzetben sötét. Ha PROG LED-del villog és akadályt érzékel a fotocella. - Sárga LED. Alaphelyzetben sötét. Ha PROG LED-del villog és akadályt érzékel a fotocella. - Sárga LED. Alaphelyzetben sötét. Ha PROG LED-del villog teljes állj gombot nyomtak. Rádió rendszer kiegészítők bekötése Beépített rádiórendszer bekötése Beépített rádiórendszer második csatorna (N.O. foglalat) kimenet: 5A-24V (d.c.) KLING Kft. ZL180 leírás 7/10 oldal.

8 Frekvencia kártyák Frekvencia /Mhz frekvencia kártya távkapcsolók FIGYELEM! Frekvencia kártyát, CSAK ÁRAMTALANÍTOTT VEZÉRLÉSBE SZABAD BEILLESZTENI! KLING Kft. ZL180 leírás 8/10 oldal.

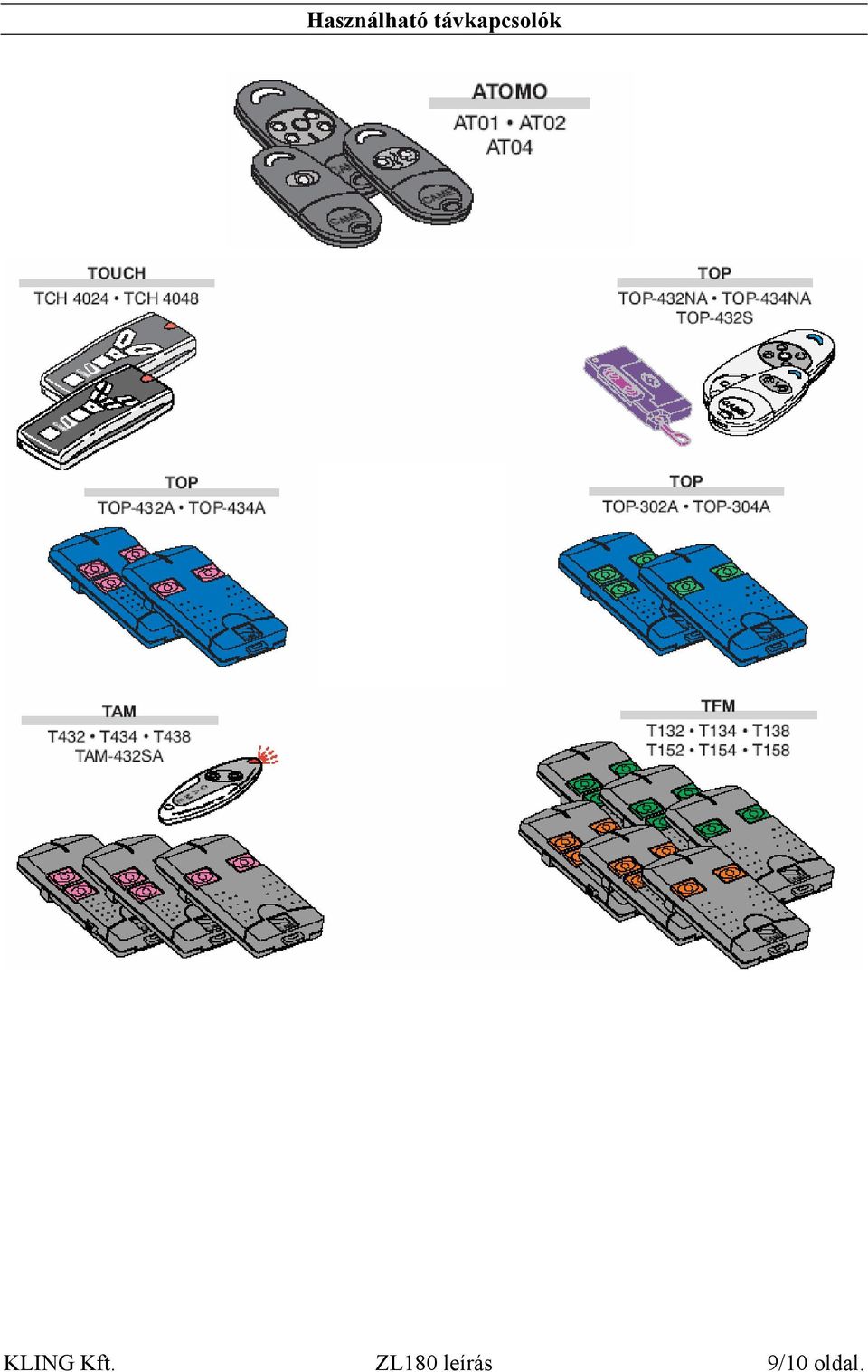

9 Használható távkapcsolók KLING Kft. ZL180 leírás 9/10 oldal.

10 Távkapcsoló betanítása 1- CH1 gomb megnyomása, megtörténik a LED villog. 2- Távkapcsoló gomb megnyomása (T1), a LED lámpa világít ha a programozás sikeres. 3- Ismételje meg az 1-2 pontban leírtakat, csak most a CH2 gomb használatával és a Távkapcsoló másik gombjának megnyomásával (T2), a LED lámpa világít ha a programozás sikeres. Az összes információ maximális figyelemmel és ellenőrzéssel lett elkészítve. Mindemellett nem vállalunk felelősséget semmilyen hibáért, vagy kihagyásért. A műszaki változtatások joga fenntartva. KLING Kft. ZL180 leírás 10/10 oldal.
