1 1106 BUDAPEST Gránátos utca 6. Tel.: Fax: Magyarországi Képviselet 001DBC 01 - VEZETÉKNÉLKÜLI FOTOCELLA CSALÁD A vásárolt terméket csak megfelelő szakismerettel rendelkező, cégünk által felkészített szakember szerelheti fel, kötheti be és helyezheti üzembe a készülék leírásában szereplő módon! ÁLTALÁNOS LEÍRÁS A DBC fotocella családot teljes egészében a CAME fejlesztette ki és készítette, az érvényes biztonsági előírásoknak és az alábbi szabványoknak megfelelően készült: EN12978; UNI EN 954-1; CEI EN ; UNI EN A termékre 12 (tizenkét) hónap jótállás van, kivéve a szakszerűtlen üzembe helyezést és használatot (a jótállás feltételei a jótállási jegyen találhatók). Gyártó: CAME S.P.A. Olaszország Használati korlátok: 10 méter Forgalmazza: KLING Mérnöki, Ipari és Kereskedelmi Kft BUDAPEST, Gránátos u. 6. Tel.: , Fax: kling@kling.hu Műszaki paraméterek: DBC01 (TX) DBC01 (RX) Áramfelvétel: 70 ma 48 ma 70 ma 70 ma Elektromos védettség: IP54 IP54 IP54 IP54 Működési hőmérséklet: -20 C - 55 C -20 C - 55 C -20 C - 55 C -20 C - 55 C szükséges elemek: 4db 1,5V AAA nincs 4db 1,5V AAA 4db 1,5V AAA DBC01-12/24V, AC/DC vevő, 1db morzeérintkezős feszültségmentes relé kimenettel. - Két aktív és két lemerülést jelző LED indikátor (kb. három héttel az elem kimerülése előtt, a vevőegységen kigyullad a LED) - infra továbbító, egy középső fotodiódás adóval (Tx), és két szélső fotodiódás vevővel (Rx) - dip kapcsoló sor a vevőoldal beállításához. KLING Kft. DBC fotocellák műszaki leírás 1/5 oldal Tel:

2 - infra továbbító, egy középső fotodiódás vevővel (Rx), és két szélső fotodiódás adóval (Tx) - dip kapcsoló sor az adóoldal beállításához. FŐBB MÉRETEK:. LEÍRÁSOK Elektronikai kapcsolatok, választható DIP funkciók DBC01 TX adó panel DBC01 RX vevő panel (B ábra.) 1, Figyelmeztető LED 2, Infraled 2, DIP kapcsolók DIP1 ON 12V AC/DC. DIP1 OF 24V AC/DC. DIP2 OF szervizfunkció kihagyása! Használd mikor a TS ponton nincs kapcsolat! 3, lemerült elem, nyitott kapcsolatot figyelmeztető 4, Sorkapocs. KLING Kft. DBC fotocellák műszaki leírás 2/5 oldal Tel:

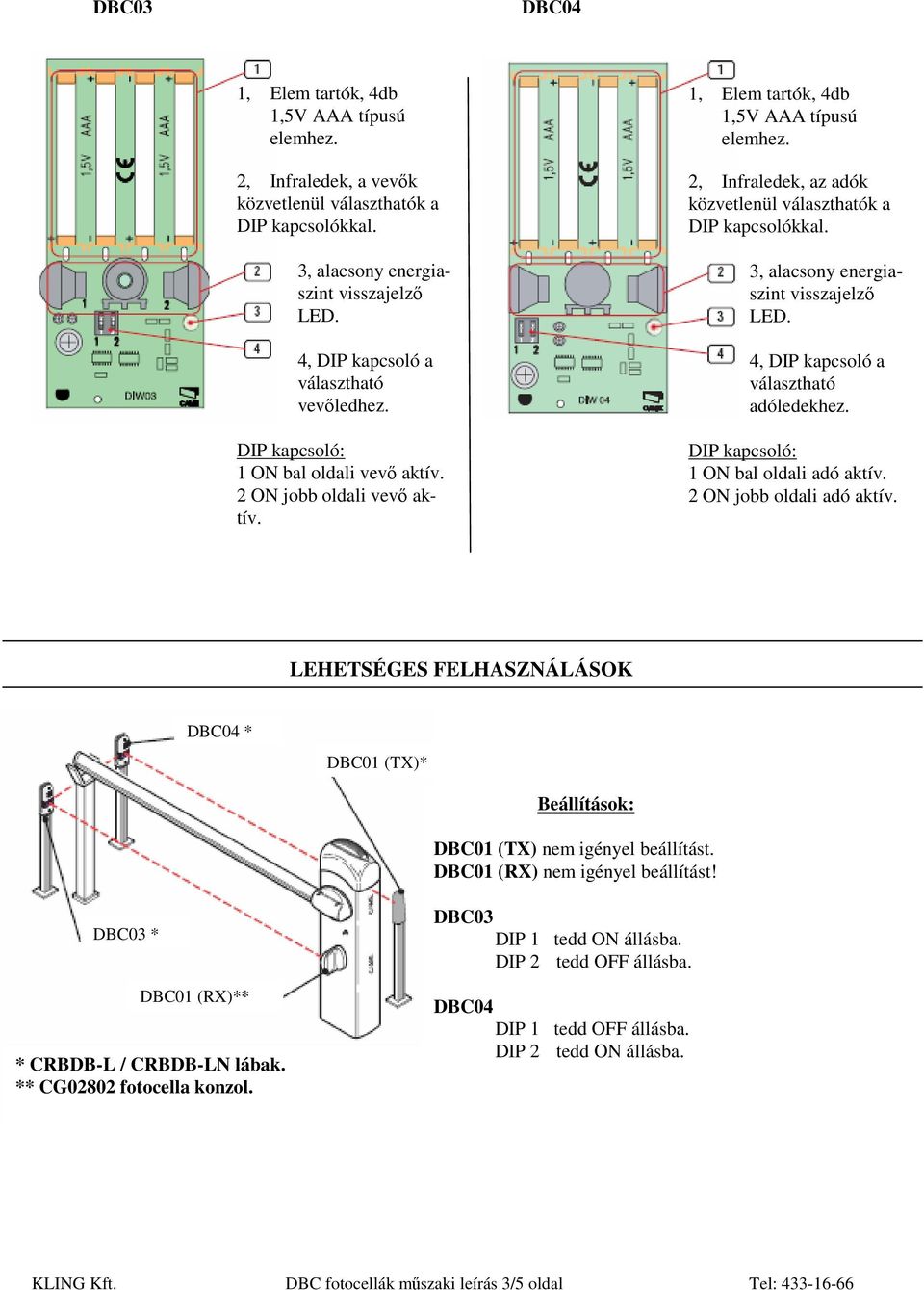

3 2, Infraledek, a vevők közvetlenül választhatók a DIP kapcsolókkal. 3, alacsony energiaszint visszajelző 4, DIP kapcsoló a választható vevőledhez. DIP kapcsoló: 1 ON bal oldali vevő aktív. 2 ON jobb oldali vevő aktív. 2, Infraledek, az adók közvetlenül választhatók a DIP kapcsolókkal. 3, alacsony energiaszint visszajelző 4, DIP kapcsoló a választható adóledekhez. DIP kapcsoló: 1 ON bal oldali adó aktív. 2 ON jobb oldali adó aktív. LEHETSÉGES FELHASZNÁLÁSOK * DBC01 (TX)* Beállítások: DBC01 (TX) nem igényel beállítást. DBC01 (RX) nem igényel beállítást! * DBC01 (RX)** * CRBDB-L / CRBDB-LN lábak. ** CG02802 fotocella konzol. DIP 1 tedd ON állásba. DIP 2 tedd OFF állásba. DIP 1 tedd OFF állásba. DIP 2 tedd ON állásba. KLING Kft. DBC fotocellák műszaki leírás 3/5 oldal Tel:

4 Beállítások: DBC01 (TX) DBC01 (TX) nem igényel beállítást. DBC01 (RX) nem igényel beállítást! DBC01 (RX) DIP 1 tedd OFF állásba. DIP 2 tedd ON állásba. * DIP 1 tedd ON állásba. DIP 2 tedd OFF állásba. * * CRBDB-L / CRBDB-LN lábak. FIGELEM: Mikor használja a DBC01, és fotocellákat az előző beállításban, ne felejtse el a jumpert eltávolítani a DBC01 (Tx) egységből. BESZERELÉS Győződjön meg arról, hogy a két fotocella között maximum 10m távolság van, valamint egymással szemben állnak. Csavarozza fel a fotocella hátlapját a felhelyezendő felületre (falra, vagy tartókonzolra) max. Ø6mm átmérőjű csavarokat használjunk! Helyezze be a 4db elemet a fotocella adópanel elemtartó rekeszébe és ellenőrizze az elemek helyes polaritását. Állítsa a DIP kapcsolókat a megfelelő állásba, attól függően, hogy miként építette fel a rendszert. Vezetékkelje össze a vevőt a vezérléssel a B ábra szerint. KLING Kft. DBC fotocellák műszaki leírás 4/5 oldal Tel:

5 BEKÖTÉS DIR vagy DOC fotocellához DBC01 bekötése DIR fotocellához! DBC01 bekötése DOC fotocellához! Az összes információ maximális figyelemmel és ellenőrzéssel lett elkészítve. Mindemellett nem vállalunk felelősséget semmilyen hibáért, vagy kihagyásért. A műszaki változtatások joga fenntartva. KLING Kft. DBC fotocellák műszaki leírás 5/5 oldal Tel:
