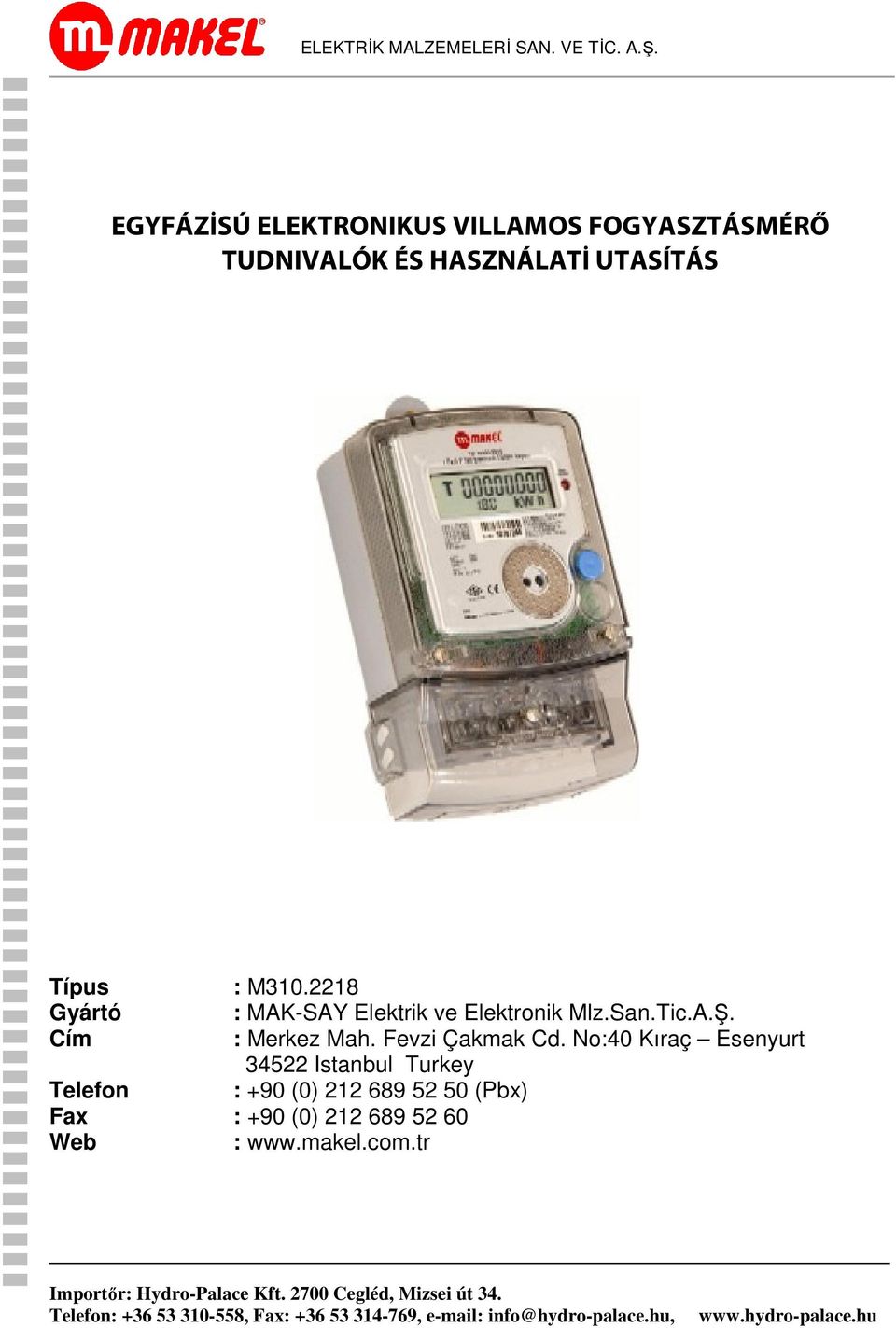

1 EGYFÁZİSÚ ELEKTRONIKUS VILLAMOS FOGYASZTÁSMÉRŐ TUDNIVALÓK ÉS HASZNÁLATİ UTASÍTÁS Típus : M Gyártó : MAK-SAY Elektrik ve Elektronik Mlz.San.Tic.A.Ş. Cím : Merkez Mah. Fevzi Çakmak Cd. No:40 Kıraç Esenyurt Istanbul Turkey Telefon : +90 (0) (Pbx) Fax : +90 (0) Web :

2 TARTALOM 1. ÁLTALÁNOS INFORMÁCIÓK 2. ÜZEMBEHELYEZÉS 3. HASZNÁLATI UTASÍTÁS 4. MŰSZAKI ADATOK 5. ELLENŐRZÉS ÉS KARBANTARTÁS 6. RAJZOK 1. ÁLTALÁNOS INFORMÁCIÓK Ez a kézikönyv bemutatja a MAKEL M310 típusú egyfázisú elektronikus villamos fogyasztásmérő üzemeltetését és karbantartását. Tartlamzazza az alkatrészek adatait és ábráit valamint a műszaki rajzokat. A MAKEL arra kéri Önt, hogy a készülék használatba vétele előtt olvassa el a teljes kézikönyvet. Jellemzők: Mérési pontosság: Class 1 aktív energia mérésére (EN szerint). Az elfogyasztott energia mérése 4 különböző dítétel szerint 8 napi idősávban, külön a hétköznapokra, szomatra és vasárnapra. Az adatok megőrzése több mint 100 évig, külön energiaigény nélkül. Beállítható LCD kijelző az elfogyasztott energiára és költségre, figyelmeztető jelzésekre és egyéb paraméterekre. Figyelmeztető jelzések alacsony elemszintnél, RTC (beépített időmérő óra) hibánál, a fő és a kapcsolófedél nyitott állapotánál az LCD kijelzőnél. Automatikus váltás nappali üzemmódra Dátum és időmegőrzés védelme áramkimaradás esetére a beépített Lítium-elemmel legalább 10 évig. Kétirányú kommunikáció az IEC C mód szerint, optikai interfészen és RS485 porton keresztül LCD kijelző leolvasása nyomógomb segítségével és az optikai interfészen keresztül, még áramkimaradás esetén is. Az aktulis és az azt megelőző 12 számlázási időszak adatainak megőrzése a memóriában Teljesítményigény- mérés 15 perces szakaszonként Két darab 3.6V-os elem. Egy a beépített időmérő órának és egy a leolvashatóságért áramszünet esetére. Pontos mérés V hálózati feszültségtartományban.

3 2. ÜZEMBEHELYEZÉS Tárolás: Pormentes, száraz helyen az eredeti csomagolásban 40 0 C és C között. Kicsomagolás: A MAKEL elektromos fogyasztásmérő, precíziós elektronikus műszer, ezért körültekintően, kellő óvatossággal kezelendő. Előzetes ellenőrzés: Kicsomagolás után ellenőrizze az alábbiakat: 1. Esetleges szállítási sérülések a műszer külső felületén. 2. Ha a mérő nullázó mechanizmussal van felszerelve, győződjön meg róla, hogy az sértetlen és biztosított. 3. A mérő feliratai alapján ellenőrizze, hogy az alábbi adatok megfelelőek-e: A mérő típusa Osztálya (class) Hálózati frekvenciája Hálózati feszültsége Sorozatszáma Üzembehelyezés: Minden MAKEL gyártmányú mérő felszereléséhez használjon sorkapcsot. A bekötési elrendezés rajza a 6. Rajzok fejezetben található. Ezek alapján végezze a hálózatba való bekötést. 3. HASZNÁLATI UTASÍTÁS Tápellátás és bekapcsolás: A MAKEL M310 mérők tápegysége párhuzamosan csatlakozik az elektromos hálózathoz. A tápegység feszültség alá kerül a mérőnek a váltóráamú hálózatba való bekötésével. FIGYELEM: TILOS a mérőt feszültség alatt szerelni. Ennek be nem tartása személyi sérülést és/vagy a mérő meghibásodását okozhatja. Normál üzemmód (Automata Váltó Mód): Bekapcsoláskor a MAKEL M310 mérő normál üzemmódba kapcsol. A kijelző folyamatosan, 5 másodpercenként váltogatja az értékeket az alábbi lista szerinti sorrendben. A mérő kikapcsolásáig vagy a váltó nyomógomb megnyomásáig normál üzemmódban marad. Automata Váltó Mód kijelzőértkek : 1. Teljes fogyasztás 2. 1-es tarifa szerinti fogyasztás 3. 2-es tarifa szerinti fogyasztás 4. 3-es tarifa szerinti fogyasztás 5. 4-es tarifa szerinti fogyasztás 6. Teljesítményigény 7. Dátum 8. Idő

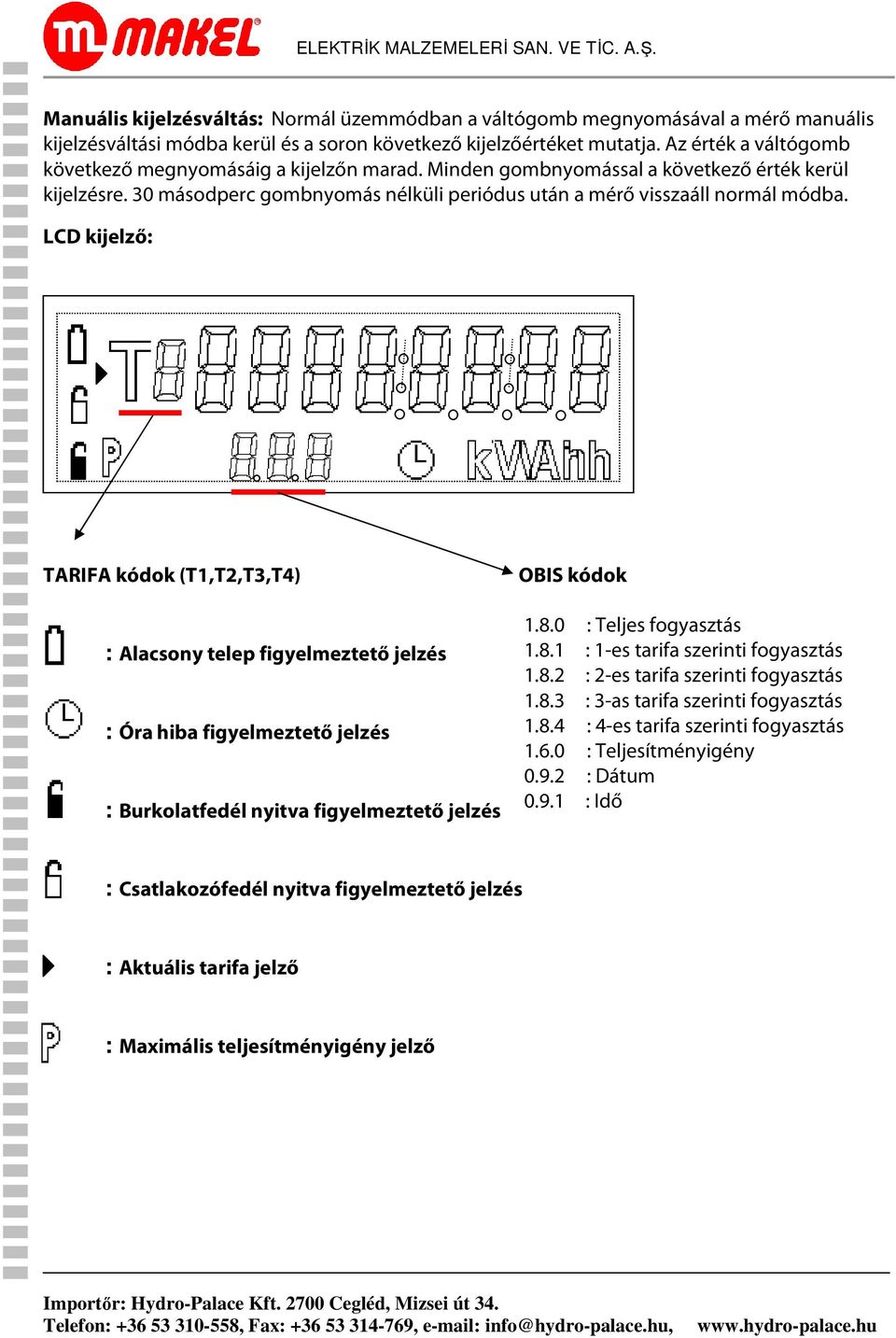

4 Manuális kijelzésváltás: Normál üzemmódban a váltógomb megnyomásával a mérő manuális kijelzésváltási módba kerül és a soron következő kijelzőértéket mutatja. Az érték a váltógomb következő megnyomásáig a kijelzőn marad. Minden gombnyomással a következő érték kerül kijelzésre. 30 másodperc gombnyomás nélküli periódus után a mérő visszaáll normál módba. LCD kijelző: TARIFA kódok (T1,T2,T3,T4) : Alacsony telep figyelmeztető jelzés : Óra hiba figyelmeztető jelzés : Burkolatfedél nyitva figyelmeztető jelzés OBIS kódok : Teljes fogyasztás : 1-es tarifa szerinti fogyasztás : 2-es tarifa szerinti fogyasztás : 3-as tarifa szerinti fogyasztás : 4-es tarifa szerinti fogyasztás : Teljesítményigény : Dátum : Idő : Csatlakozófedél nyitva figyelmeztető jelzés : Aktuális tarifa jelző : Maximális teljesítményigény jelző

5 Optikai kommunikáció áramszünet esetén: Áramszünet esetén is végezhető leolvasás ha az LCD kijelzőn láthatók az értékek. Kövesse az alábbi lépéseket: Illessze a leolvasó optikai fejét a mérő optikai gyűrűjéhez, nyomja meg a váltógombot a kijelző bekapcsolásához, kövesse figyelemmel a mért értékeket a kijelzőn és indítsa az optikai kommunikációt a leolvasón (HHU) vagy PC-n. 4. MŰSZAKI ADATOK TÍPUS M Névleges feszültség * 220 V Feszültségtartomány 150V 300V Névleges áramerősség * 10(80)A Frekvencia 50 Hz ±%20 Mérő állandó * 3000 imp/kwh Pontosság Class B (EN 50470) Teljesítményfelvétel az áramkörön <4VA Teljesítményfelvétel a feszültség ágon <2W, 10VA Indítási áram 20mA Elem élettatama Min.10 év Óra pontossága 0.5mp/nap (IEC 1038) Védettség IP54 Védettségi osztály (Fő) II Működési hőmérséklet C és C között Tárolási hőmérséklet C és C között A sorkapocs furatmérete 7mm Adatmegőrzés Több mint 100 év LCD kijelző 8 jegyű Kommunikáció Optikai interfész (IEC ) Mechanikai osztály Külső IP54 EMC osztály E2 Mechanikai osztály M1 Szoftver verzió Ver 1.6 * : Egyedi igény szerint rendelhető más paraméterekkel.

6 5. ELLENŐRZÉS ÉS KARBANTARTÁS Ellenőrzés: A MAKEL M300 mérővel mért fogyasztás ellenőrizhető a műszer előlapjának job felső részén található villogó LED segítségével. Állandó fogyasztás mellett a LED felvillanásait egy hagyományos nagypontosságú szabványos fogyasztásmérőhöz hasonlítjuk. Ehhez egy optikai érzékelő egységre és egy összehasonlítóberendezésre van szükség. Karbantartás: Nem szükséges időszaki vagy megelőző karbantartást végezni a MAKEL M300 mérőkön. A fedél hagyományos módon tisztítható. Az átlátszó polikarbonát részek száraz vagy nedves enyhe tisztítószeres kendővel tisztíthatók. Kerülje az oldószerekkel való tisztítást. A mérő szétszerelése: A szétszerelés előtt a mérőt mindig feszültségmentesítse. Ennek elmulasztása személyi sérülést és vagy a készülék meghibásodását okozhatja. 1. Távolítsa el a kapcsolófedél csavarját és vegye le a fedelet. 2. Csavarozza ki és távolítsa el a készülék fedelét. 3. A mérő elektronikus kártyájának eltávolításához először csavarja ki a sarkokban található csavarokat. 4. A kártya kivételéhez, forrassza ki a az áram- és a feszültségérzékelő vezetékeit.

7 6. RAJZOK, ÁBRÁK 1 ábra. Hálózati bekötés 2 ábra. Méretek
