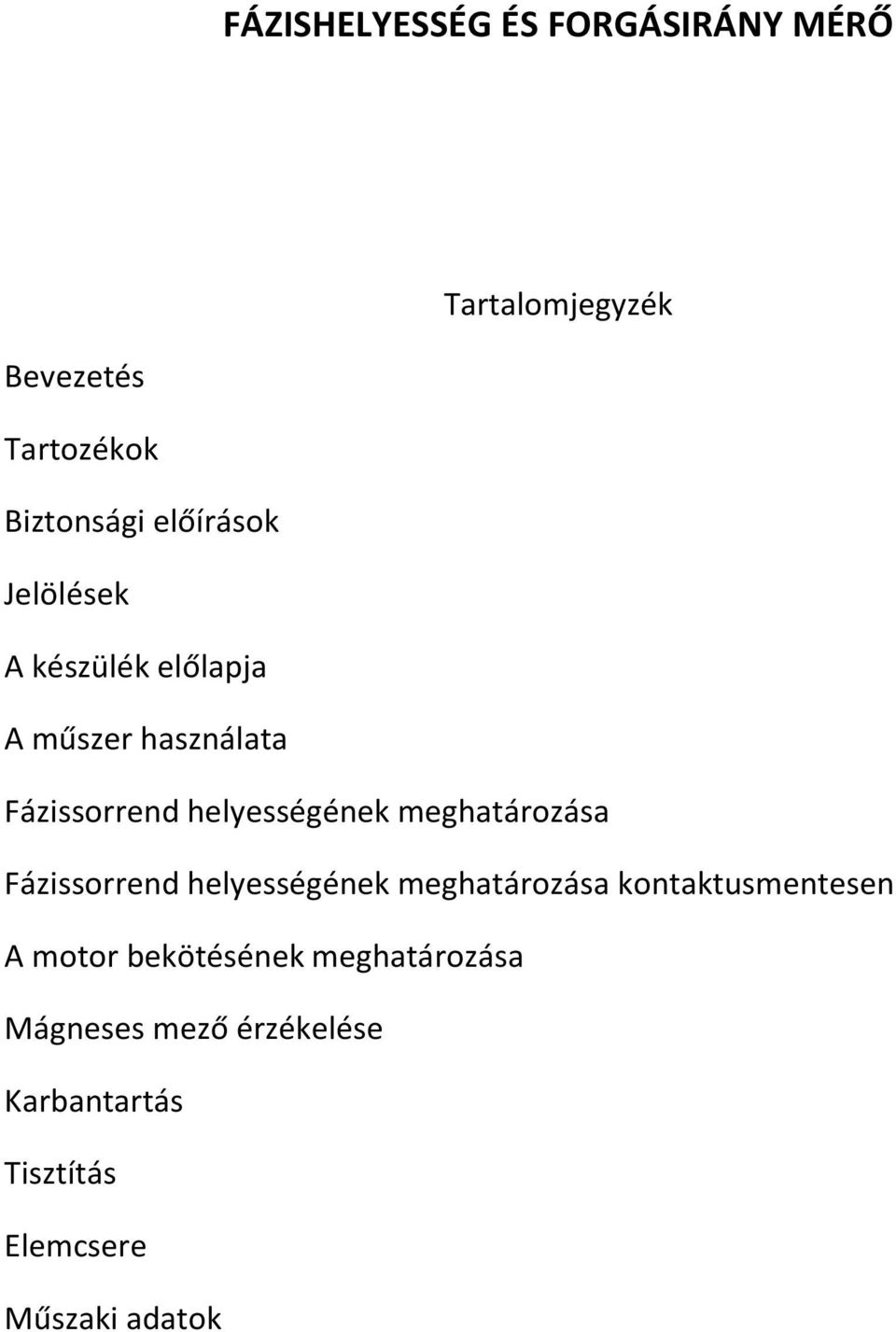

1 FÁZISHELYESSÉG ÉS FORGÁSIRÁNY MÉRŐ Tartalomjegyzék Bevezetés Tartozékok Biztonsági előírások Jelölések A készülék előlapja A műszer használata Fázissorrend helyességének meghatározása Fázissorrend helyességének meghatározása kontaktusmentesen A motor bekötésének meghatározása Mágneses mező érzékelése Karbantartás Tisztítás Elemcsere Műszaki adatok

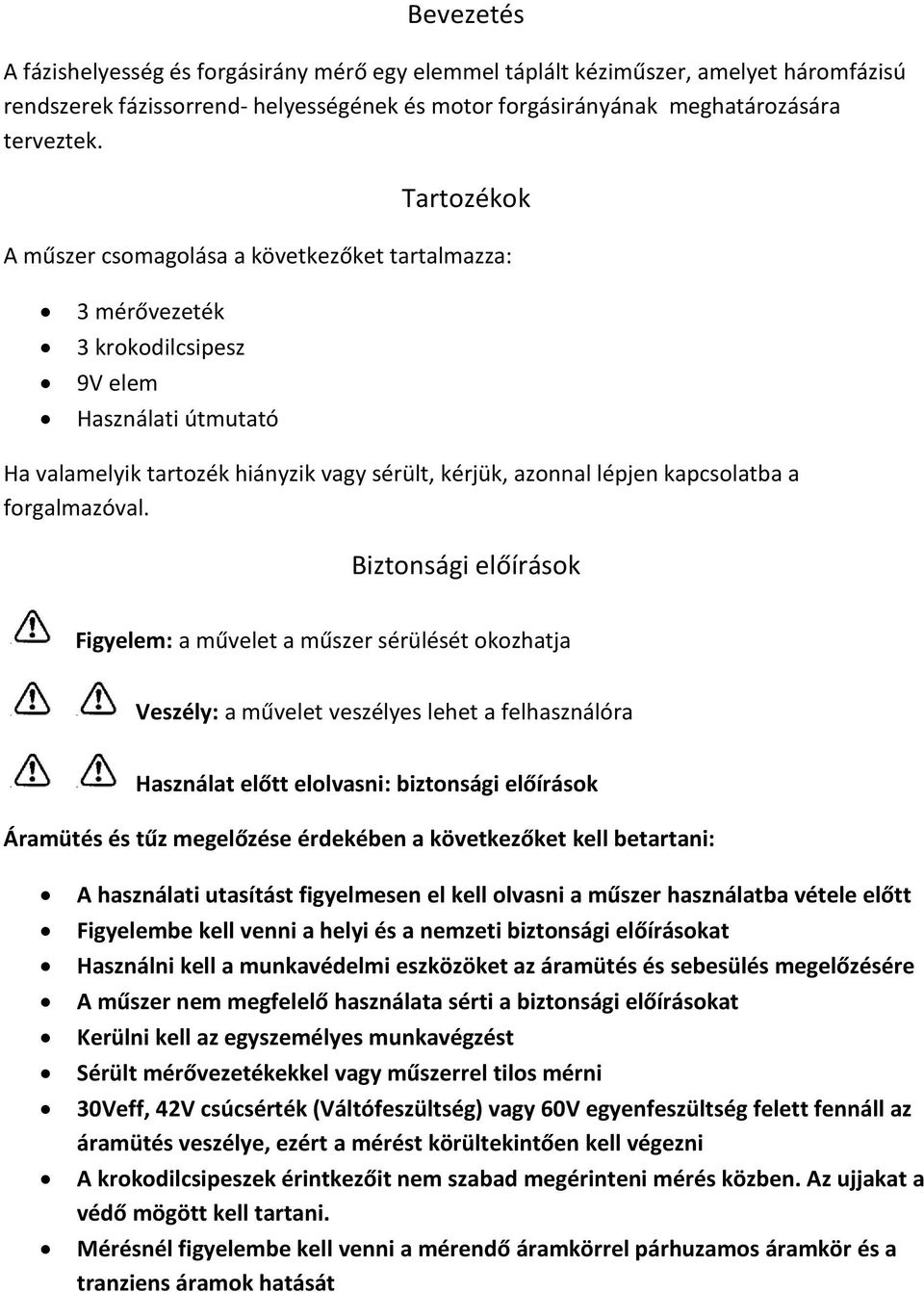

2 Bevezetés A fázishelyesség és forgásirány mérő egy elemmel táplált kéziműszer, amelyet háromfázisú rendszerek fázissorrend- helyességének és motor forgásirányának meghatározására terveztek. Tartozékok A műszer csomagolása a következőket tartalmazza: 3 mérővezeték 3 krokodilcsipesz 9V elem Használati útmutató Ha valamelyik tartozék hiányzik vagy sérült, kérjük, azonnal lépjen kapcsolatba a forgalmazóval. Biztonsági előírások Figyelem: a művelet a műszer sérülését okozhatja Veszély: a művelet veszélyes lehet a felhasználóra Használat előtt elolvasni: biztonsági előírások Áramütés és tűz megelőzése érdekében a következőket kell betartani: A használati utasítást figyelmesen el kell olvasni a műszer használatba vétele előtt Figyelembe kell venni a helyi és a nemzeti biztonsági előírásokat Használni kell a munkavédelmi eszközöket az áramütés és sebesülés megelőzésére A műszer nem megfelelő használata sérti a biztonsági előírásokat Kerülni kell az egyszemélyes munkavégzést Sérült mérővezetékekkel vagy műszerrel tilos mérni 30Veff, 42V csúcsérték (Váltófeszültség) vagy 60V egyenfeszültség felett fennáll az áramütés veszélye, ezért a mérést körültekintően kell végezni A krokodilcsipeszek érintkezőit nem szabad megérinteni mérés közben. Az ujjakat a védő mögött kell tartani. Mérésnél figyelembe kell venni a mérendő áramkörrel párhuzamos áramkör és a tranziens áramok hatását

3 Veszélyes feszültségen végzendő mérés előtt a műszert érdemes veszélytelen feszültségen kipróbálni (30 ill. 42V AC, 60V DC alatt) Nem szabad használni a műszert, ha valamelyik alkatrésze le van szerelve Elemcsere előtt a mérőzsinórokat ki kell húzni a készülékből A műszert nem szabad nedves helyiségben használni Jelölések A motorokon, a használati utasításban és a műszeren előforduló jelölések 1. táblázat

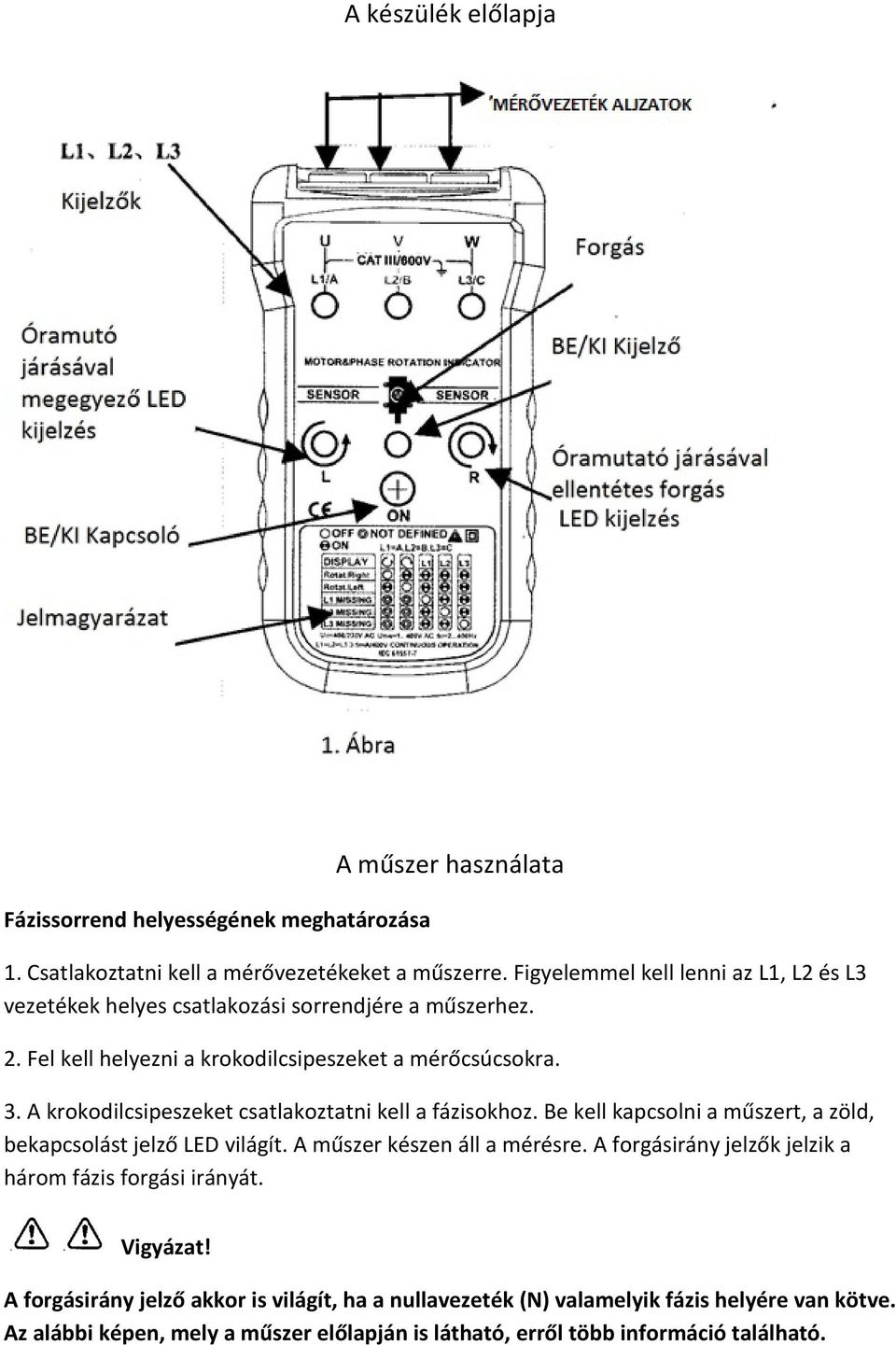

4 A készülék előlapja Fázissorrend helyességének meghatározása A műszer használata 1. Csatlakoztatni kell a mérővezetékeket a műszerre. Figyelemmel kell lenni az L1, L2 és L3 vezetékek helyes csatlakozási sorrendjére a műszerhez. 2. Fel kell helyezni a krokodilcsipeszeket a mérőcsúcsokra. 3. A krokodilcsipeszeket csatlakoztatni kell a fázisokhoz. Be kell kapcsolni a műszert, a zöld, bekapcsolást jelző LED világít. A műszer készen áll a mérésre. A forgásirány jelzők jelzik a három fázis forgási irányát. Vigyázat! A forgásirány jelző akkor is világít, ha a nullavezeték (N) valamelyik fázis helyére van kötve. Az alábbi képen, mely a műszer előlapján is látható, erről több információ található.

5 Fázissorrend helyességének meghatározása kontaktusmentesen 1. Minden mérővezetéket el kell távolítani a műszerből 2. A mérőkészüléket a motorra kell helyezni párhuzamosan annak tengelyével. A műszer és a motor közötti távolságnak 25mm-nél kisebbnek kell lennie. Lásd a 3. ábrát. 3. Le kell nyomni a bekapcsoló gombot, a bekapcsolást zöld LED jelzi. A motor egyik vagy másik irányú forgását a jelzőfények jelzik. Megjegyzés A mérőkészülék nem működik frekvenciaváltóval vezérelt motorok esetében.

6 A 2. táblázatban a motor minimális átmérője és pólusszáma látható. Póluspárok száma Fordulatszám (1/min) a megadott frekvenciánál (Hz) Szög a pólusok között Motor min. átmérője 16 2/ cm , , , , , , ,5 42, , , ,75 85,6 A motor bekötésének meghatározása 1. A mérővezetékeket a műszerhez kell csatlakoztatni. 2. A vezetékek szabad végére fel kell tenni a krokodilcsipeszeket. 3. Csatlakozni kell a motorhoz, L1 az U-ra, L2 a V-re, L3 a W-re. 4. Be kell kapcsolni a műszert. Ezt zöld fény jelzi. 5. Meg kell forgatni a motor tengelyét jobbra. Megjegyzés: A műszer alja a motor tengelye felé néz. A forgásirányt a jelzőfény feletti szimbólum mutatja. Mágneses mező érzékelése A műszert a tekercsre kell helyezni. A mágneses mező meglétét a forgásirány jelzők valamelyikének világítása jelzi. Karbantartás Figyelem! A műszer sérülését a következők betartásával lehet elkerülni: Nem szabad megkísérelni a műszer javítását megfelelő képesítés hiányában. Időnként meg kell győződni a műszer kalibráltságának és működésének helyességéről. Tisztítás A műszert időnként puha ruhával és szappanos vízzel le kell mosni, majd teljesen szárazra kell törölni.

7 Figyelem! A műszer károsodását a következők betartásával lehet elkerülni: A tisztításhoz nem szabad súroló hatású vagy oldószeres tisztítószert használni. A tisztítás előtt el kell távolítani a mérővezetékeket. Elemcsere Vigyázat! Áramütés elkerülése érdekében a mérővezetékeket el kell távolítani a műszerből annak felnyitása előtt. Megjegyzés A műszer alkáli elemekkel működik. Az elhasznált elemeket nem szabad a háztartási hulladékba dobni. Az elemeket a veszélyes hulladékok gyűjtőjébe kell helyezni. A műszer egy 9V-os elemmel működik (mellékelve). Az elem cseréje a 4. ábra alapján végezhető. 1. Le kell csatlakoztatni a mérővezetékeket a mért eszközről. 2. Le kell venni a műanyag védőtokot a műszerről. 3. A műszert nem karcoló felületre kell fektetni, hátlapjával felfelé. Ki kell csavarozni az elemtartó fedelét. 4. Az elemtartó fedelének eltávolítása után ki kell cserélni az elemet, ügyelve a helyes polaritásra. 5. A hátlap visszahelyezése, visszacsavarozása után vissza kell helyezni a műanyag védőtokot.

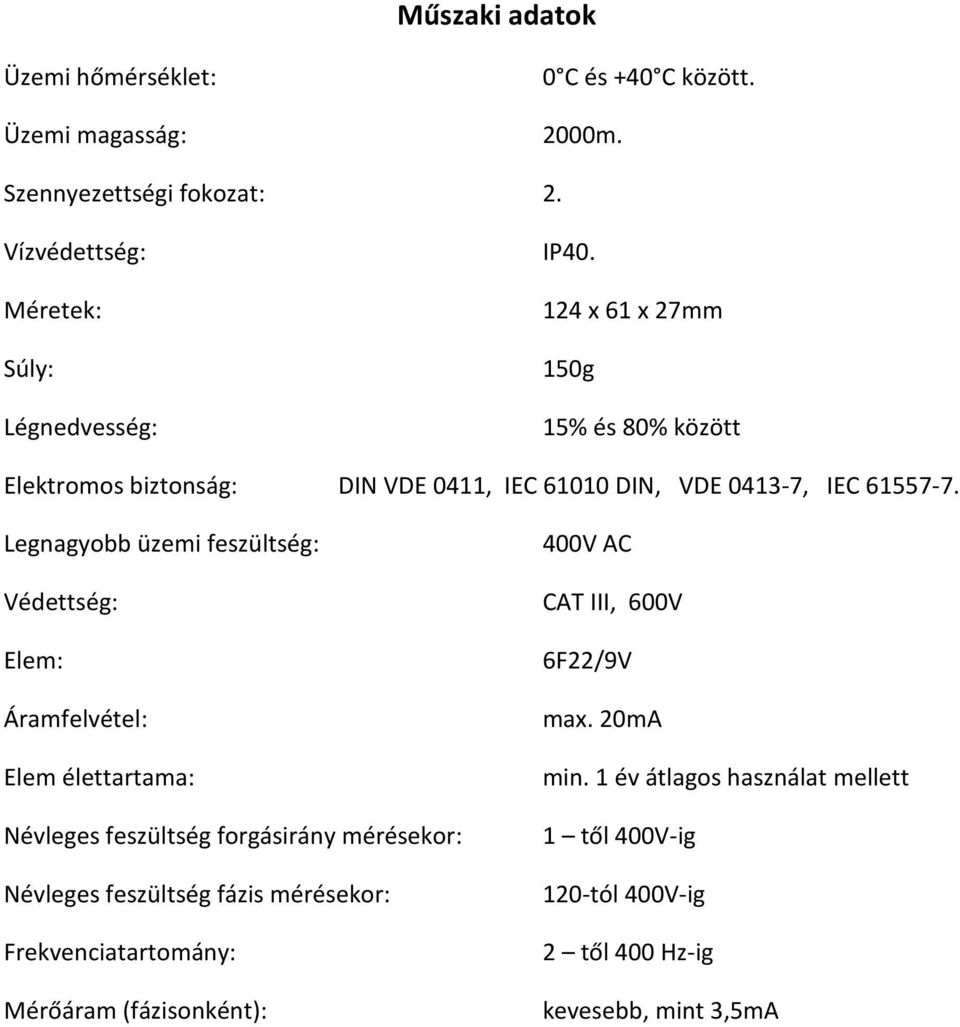

8 Műszaki adatok Üzemi hőmérséklet: 0 C és +40 C között. Üzemi magasság: 2000m. Szennyezettségi fokozat: 2. Vízvédettség: Méretek: Súly: Légnedvesség: IP x 61 x 27mm 150g 15% és 80% között Elektromos biztonság: DIN VDE 0411, IEC DIN, VDE , IEC Legnagyobb üzemi feszültség: Védettség: Elem: Áramfelvétel: Elem élettartama: Névleges feszültség forgásirány mérésekor: Névleges feszültség fázis mérésekor: Frekvenciatartomány: Mérőáram (fázisonként): 400V AC CAT III, 600V 6F22/9V max. 20mA min. 1 év átlagos használat mellett 1 től 400V-ig 120-tól 400V-ig 2 től 400 Hz-ig kevesebb, mint 3,5mA
