Átírás

1 Tartalomjegyzék: M3.1. Fogyasztásmérő és összegző műszaki specifikáció:... 2 M3.1.1.Háromfázisú, négyvezetékes, elektronikus kombinált villamos energia fogyasztásmérők... 2 M Elektronikus távösszegzők és adatgyűjtők... 5 M Háromfázisú, négyvezetékes, közvetlen csatlakozású, elektronikus hatásos villamos energia fogyasztásmérők... 7 M 3.2. Alkalmazható fogyasztásmérő és összegző típusok:... 9 M3.2.1 SL7000 hatásos és meddő energia kétirányú mérésére alkalmas kombinált fogyasztásmérő:... 9 Névleges feszültségtartományok: Névleges áramtartományok Készülékház Az SL7000 fő részei: Ki/bemenetek és az RS kommunikációs portok Csatlakoztatás hálózathoz M3.2.2 ZMB310 közvetlen csatlakozású, hatásos és meddő energia kétirányú mérésére alkalmas kombinált fogyasztásmérő: M3.2.3 ZMB410 közvetett csatlakozású, hatásos és meddő energia kétirányú mérésére alkalmas kombinált fogyasztásmérő: M3.2.4 Indigo+ hatásos és meddő energia kétirányú mérésére alkalmas kombinált fogyasztásmérő: M3.2.5 SPECTRA A12E közvetett csatlakozású, hatásos és meddő energia kétirányú mérésére alkalmas kombinált fogyasztásmérő: M3.2.6 EKM 647 Impulzusösszegző adatgyűjtő készülék wattos, meddő és látszólagos energia valamint, teljesítmény mérésére M3.2.7 METS-MD impulzusösszegző és adatgyűjtő készülék: M ACE3000 Háromfázisú, négyvezetékes, elektronikus hatásos villamos energia fogyasztásmérő Műszaki adatok M ZMD120 Háromfázisú, négyvezetékes, elektronikus hatásos villamos energia fogyasztásmérő /31oldal

2 M3.1. FOGYASZTÁSMÉRŐ ÉS ÖSSZEGZŐ MŰSZAKI SPECIFIKÁCIÓ: M3.1.1.HÁROMFÁZISÚ, NÉGYVEZETÉKES, ELEKTRONIKUS KOMBINÁLT VILLAMOS ENERGIA FOGYASZTÁSMÉRŐK Általános követelmények: A mérőberendezéseknek meg kell felelniük az MSZ IEC sz. szabvány előírásainak. Rendelkezniük kell a MKEH típusvizsgálati jegyzőkönyvével és hitelesítési engedélyével. A mérőknek MKEH hitelesítéssel kell rendelkezniük. Mérési mód: Háromfázisú, négyvezetékes, elektronikus mérőberendezések hatásos és meddő energia kétirányú, négy síknegyedes mérésére. Osztálypontosság: wattos energiára: 1.0 reaktív energiára: 2.0 Névleges feszültség: 400/230 V Névleges frekvencia: 50 Hz Csatlakozási mód, terhelhetőség: Csatlakozási mód Alapáram /A/ Névleges legnagyobb áram /A/ Terhelhetőség /%/ Közvetett 5 6 min. 120 Közvetlen 10 min. 80 min. 800 Mérőszerkezet védettsége: min. IP 51 (MSZ IEC 1036) Legnagyobb működési hőmérséklettartomány: min C (MSZ IEC 1036) Kijelző: folyadékkristályos kijelző min. 7 szegmens a mért értékek kijelzésére, legalább 8 mm magas számjegyekkel, a kijelzés két tizedes jegy pontossággal is megvalósítható legyen. Mérőház és kapocsfedél: 2/31oldal

3 törhetetlen műanyag, zárható és plombálható legyen Kapocstest: * Közvetett (áramváltós) mérésekhez: Olyan csatlakozókapcsokkal legyen ellátva, amelyek lehetővé teszik érvéghüvellyel ellátott 4 mm 2 keresztmetszetű, réz vezetékek csatlakoztatását is. * Közvetlen (direkt) mérésekhez: Olyan csatlakozókapcsokkal legyen ellátva, amelyek lehetővé teszik érvéghüvellyel ellátott 25 mm 2 keresztmetszetű, réz vezetékek csatlakoztatását is. * Szorítókengyeles, vagy kétcsavaros vezetékrögzítés. Készülék rögzítése, mérete: A rögzítés 3db. azonos méretű csavarral történjen. Az alsó két csavar a kapocsfedél alatt legyen. Lökőfeszültség állóság: min. 6 kv (MSZ IEC 1036) Mérési konfiguráció: Moduláris, integrált wattos és meddőenergia mérés, belső idővezérlés és maximumregisztrálás. Kétirányú (export import) wattos energia mérése és tarifális bontása. Induktív és kapacitív meddő energia mérése és tarifális bontása. Belső tarifavezérlés (független idővezérléssel) Mért értékek tarifális bontása: min. 4 db. tarifa kezelése wattos energián, a fogyasztó vételezése esetén. induktív és kapacitív meddő energia mérése 2 2 tarifán. Belső maximummutató kezelés (független idővezérléssel) Min. 4 db maximummutató wattos energián, a fogyasztó vételezése esetén. Terhelési görbe felvétel: min. 8 db. egymástól független terhelési görbének egyszerre történő felvételére legyen lehetőség, a hatásos és meddő energiákra valamint az átlagfeszültségekre. egy terhelési görbe tárolási hossza ha más terhelési görbe nincs programozva, és az integrálási idő 15 perc valamint státusz jelek is rögzítésre kerülnek min. 200 nap. Integrálási idő 5-60 perc között állítható legyen Naptár kezelés (öröknaptár, téli-nyári időszak, hétvége, munkanapok, ünnepnapok): programozható: napi kapcsolási profilok, kapcsolások száma egy napi profilon belül (min. 8 db) 3/31oldal

4 évszakok (heti kapcsolási profilok) száma Tápfeszültség ellátásban keletkezett anomáliák (kimaradás, feszültség esés, túlfeszültség, és asszimetriák) eseményként való rögzítése, és kiolvashatósága a távleolvasó rendszerrel. Mért értékek tárolása: előző havi energia adatok tárolása minimum 12 hónapig (meddő mérés értékei is tárolhatóak legyenek). maximumértékek 12 hónapig, időponttal együtt legyenek tárolhatók. visszaállítások számának tárolása. Kommunikáció: Elszámolási és egyéb adatok kijelzőn történő megjelenítése nyomógombok segítségével. Optikai kommunikációs port programozásra, ill. adatkiolvasásra (IEC 1107). RS 232, vagy CL áramhurok interface a vezetékes távleolvasás kiszolgálására. Az RS 232, vagy CL interface helyett opcionális lehetőség legyen RS 485 kommunikációs port segítségével több mérő egy modemen keresztül történő leolvasására. Kommunikációs sebesség: min bit/s Min. 5 db programozható kimenet Lehetőség időszinkron jel fogadására, ill. kiadására. A mérő paraméterezve kell legyen a DÉMÁSZ Hálózati Elosztó Kft. távleolvasó rendszerében (ENZ2000 Ver.: Build 0.) teljes értékű leolvasásra, ill. dátum idő pontosításra. A mérőnek a DLMS protokol előírásainak megfelelően kell kommunikálnia. A mérőnek alkalmasnak kell lennie GSM hálózaton történő leolvasására, azaz kommunikáció közben el kell tudnia viselnie 2 s hosszúságú válaszidőket a kapcsolat bontása nélkül. Távprogramozás A mérőnek alkalmasnak kell lennie a teljes értékű távprogramozásra, ill. a dátum és pontos idő fogadására modemen keresztül. Impulzus kimenetek: A mérőnek alapkivitelben minimum 3 db passzív impulzuskimenettel (DIN S0 kompatibilis) kell rendelkeznie a mért hatásos, induktív meddő és kapacitív meddő energiákkal arányos impulzusok kiadására, továbbá 2 db kontatktus kimenettel: az integrálási periódus jel és az energia tarifa váltás vezérlőjel kiadására. Az impulzus egyenértéknek tág határok között állíthatónak kell lennie. Adatvédelem: 4/31oldal

5 1 fázis és a nulla, ill. 2 fázis jelenléte esetén is működjön, Programozási és mérési adatok tárolása feszültség kimaradás esetén nem felejtő memóriában. Feszültség kimaradással szembeni érzéketlenség 500 m sec-ig. Watch-dog áramkör, hálózati zavarokra ne legyen érzékeny. Elem vagy kondenzátor a kapcsolóóra működtetéséhez feszültség-kimaradás esetén. Az elemnek, vagy kondenzátornak cserélhetőnek kell lennie az OMH plomba bontása nélkül. Egyéb igények: 500 ms nál hosszabb feszültség kimaradások időpontjának és időtartamának tárolása: Kiesett fázisok kijelzése. Gyári számhoz rendelt hibaértékek, CD lemezes adathordozón átadva, Kérjük az illetéktelen programozás elleni védelem megoldásának leírását, Programozhatóság (a mérő teljes konfigurálása): a programozás gyári programbevitelt jelent a DÉMÁSZ Hálózati Elosztó Kft. instrukcióinak megfelelően. A felhasználói (áramszolgáltatói) módosítások végrehajtására a gyártó a szoftvert a DÉMÁSZ Hálózati Elosztó Kft. rendelkezésére bocsátja 30 példányban. A szoftver magyar nyelvű kommunikációs felülettel rendelkezzen, leírása magyar nyelvű legyen. Kézi terminálos leolvasás optikai porton: a mérőnek illeszthetőnek kell lennie a DÉMÁSZ Hálózati Elosztó Kft. megbízottja által használt kézi terminálos leolvasó rendszerbe. M ELEKTRONIKUS TÁVÖSSZEGZŐK ÉS ADATGYŰJTŐK Osztálypontosság: wattos energiára: 1.0 reaktív energiára: 2.0 Névleges feszültség: 400/230 V Névleges frekvencia: 50 Hz Mérőszerkezet védettsége: min. IP 51 (MSZ IEC 1036) Legnagyobb működési hőmérséklettartomány: min C (MSZ IEC 1036) Mérőház és kapocsfedél: törhetetlen műanyag, zárható és plombálható legyen Kapocstest: * A beköthető vezeték keresztmetszet: min. 4 mm 2 réz vezeték. 5/31oldal

6 * Szorítókengyeles, vagy kétcsavaros vezetékrögzítés. Készülék rögzítése, mérete: A rögzítés 3db. azonos méretű csavarral történjen. Az alsó két csavar a kapocsfedél alatt legyen. Lökőfeszültség állóság: min. 6 kv (MSZ IEC 1036) Mérési konfiguráció: Impulzusgenerátor által szolgáltatott wattos, induktív és kapacitív meddőenergiával arányos impulzusok mérése, összegzése (szaldózása) belső idővezérléssel és maximumregisztrálással. min. két vonali összegzés az összegző készüléknek alkalmasnak kell lennie az impulzusadó készülékek időszinkronizálására. wattos energia tarifális bontása. Induktív és kapacitív meddő energia tarifális bontása. Belső tarifavezérlés (független idővezérléssel) Mért értékek tarifális bontása: min. 4 db tarifa kezelése wattos energián min. 2-2 db tarifa kezelése induktív és kapacitív meddő energián Belső maximummutató kezelés (független idővezérléssel) Min. 4 db maximummutató wattos energián Teljesítménygörbe felvétel: min. 4 db. egymástól független teljesítménygörbének egyszerre történő felvételére legyen lehetőség, egy teljesítménygörbe hossza egy csatorna esetén, ha más teljesítménygörbe nincs programozva, és az integrálási idő 15 perc min. 62 nap. Integrálási idő 5-60 perc között állítható legyen Naptár kezelés (öröknaptár, téli-nyári időszak, hétvége, munkanapok, ünnepnapok): Mért értékek tárolása: előző havi energia adatok tárolása minimum 12 hónapig (meddő mérés értékei is tárolhatóak legyenek). maximumértékek 12 hónapig, időponttal együtt legyenek tárolhatók. Kommunikáció: min. 6 db impulzusbemenet (DIN S0) Elszámolási és egyéb adatok kijelzőn történő megjelenítése nyomógombok segítségével. RS 232 vagy CS interface a vezetékes távleolvasás kiszolgálására Kommunikációs sebesség: min bit/s Min. 3 db kimenet (DIN S0 kompatibilis): a mért hatásos, induktív meddő és kapacitív meddő energiákkal arányos impulzusok kiadására, továbbá 2 db kimenet: az integrálási periódus jel és az energia tarifa váltás vezérlőjel kiadására. 6/31oldal

7 Optikai kommunikációs port programozásra illetve adat kiolvasásra (IEC 1107) Adatvédelem: Programozási és mérési adatok tárolása feszültség kimaradás esetén nem felejtő memóriában. Elem vagy kondenzátor a kapcsolóóra működtetéséhez feszültség-kimaradás esetén. Egyéb igények: Gyári számhoz rendelt hibaértékek, CD lemezes adathordozón átadva, Programozhatóság (a mérő teljes konfigurálása): a programozás gyári programbevitelt jelent a DÉMÁSZ Hálózati Elosztó Kft. instrukcióinak megfelelően. A felhasználói (áramszolgáltatói) módosítások végrehajtására a gyártó a szoftvert a DÉMÁSZ Hálózati Elosztó Kft. rendelkezésére bocsátja. A szoftver magyar nyelvű kommunikációs felülettel rendelkezzen, leírása magyar nyelvű legyen. Távleolvashatóság M HÁROMFÁZISÚ, NÉGYVEZETÉKES, KÖZVETLEN CSATLAKOZÁSÚ, ELEKTRONIKUS HATÁSOS VILLAMOS ENERGIA FOGYASZTÁSMÉRŐK Alkalmazási terület: A DÉMÁSZ Hálózati Elosztó Kft. ellátási területén a profilos feljogosított fogyasztók, valamint lakossági fogyasztók ha a névleges csatlakozási áramérték eléri vagy meghaladja a 3x63 A-t, de nem nagyobb mint 3x80 A, (63A I n 80 A) mérésére. Általános követelmények: A mérőberendezéseknek meg kell felelniük az MSZ IEC sz. szabványnak. A beépített vezérlőeszköz feleljen meg az MSZ IEC sz. szabvány vonatkozó részeinek. Ha a mérő többtarifás és a beépített tarifa vezérlőeszköz HKV vevő, akkor annak illeszkedni kell a DÉMÁSZ Hálózati Elosztó Kft. meglévő HKV rendszeréhez. Rendelkezniük kell az MKEH típusvizsgálati jegyzőkönyvével és hitelesítési engedélyével, amelyeket az ajánlat benyújtásakor mellékelni kell. A mérőket MKEH által hitelesítve kérjük szállítani. Mérési mód: Háromfázisú, négyvezetékes, elektronikus mérőberendezések hatásos energia egyirányú mérésére. Osztálypontosság: 2.0 vagy MID szerinti tanúsítás esetén B Névleges feszültség: 400/230 V 7/31oldal

8 Névleges frekvencia: 50 Hz Csatlakozási mód, terhelhetőség: Alapáram Névleges legnagyobb áram Terhelhetőség Tarifák száma /A/ /A/ /%/ 5 min. 80 min vagy 2 Mérőszerkezet védettsége: min. IP 51 (MSZ IEC 1036) Legnagyobb működési hőmérséklettartomány: min C (MSZ IEC 1036) Kijelző: folyadékkristályos kijelző. min. 6 szegmens a mért értékek kijelzésére, legalább 5 mm magas számjegyekkel, Mérőház és kapocsfedél: törhetetlen műanyag, zárható és plombálható legyen Kapocstest: * Olyan csatlakozókapcsokkal legyen ellátva, amelyek lehetővé teszik érvéghüvellyel ellátott 25 mm 2 keresztmetszetű, réz vezetékek csatlakoztatását. * Szorítókengyeles, vagy kétcsavaros vezetékrögzítés. Készülék rögzítése, mérete: A rögzítés 3 db azonos méretű csavarral történjen. Az alsó két csavar a kapocsfedél alatt legyen. Lökőfeszültség állóság: min. 6 kv (MSZ IEC 1036) Mérési konfiguráció: hatásos energiamérés Egyirányú hatásos energia mérése (és több tarifa esetén tarifális bontása) Kommunikáció: Elszámolási és egyéb adatok kijelzőn történő megjelenítése. 8/31oldal

9 Adatvédelem: 1 fázis és a nulla, ill. 2 fázis jelenléte esetén is működjön, Programozási és mérési adatok tárolása feszültség kimaradás esetén nem felejtő memóriában. Feszültség kimaradással szembeni érzéketlenség 500 msec-ig. Hálózati zavarokra ne legyen érzékeny. Elem vagy kondenzátor a vezérlőeszköz működtetéséhez feszültség-kimaradás esetén. Egyéb igények: Kiesett fázisok kijelzése. Gyári számhoz rendelt hibaértékek, CD lemezes adathordozón átadva, Programozhatóság (a mérő teljes konfigurálása, amennyiben lehetséges) csak akkor ha szoftverrel programozható a mérő: programozás gyári programbevitelt jelent a DÉMÁSZ Hálózati Elosztó Kft. instrukcióinak megfelelően. A felhasználói (Áramszolgáltatói) módosítások végrehajtására a gyártó a szoftvert a DÉMÁSZ Hálózati Elosztó Kft. rendelkezésére bocsátja. A szoftver magyar nyelvű kommunikációs felülettel rendelkezzen, leírása magyar nyelvű legyen. * Fordított energiairány esetén ne csökkenjen a mérő által regisztrált fogyasztás értéke ( visszaforgásgátlás ). * Fordított energiairány kijelzése (szabálytalan vételezés megállapítására). * Hitelesítő LED. * Feszültség kimaradás esetén biztosított legyen az energiaértékek tárolása nem törlődő memóriaegységben. (Kérjük a tárolási idő megadását.) Fogyasztással arányos jelek kiadása S0 kimeneten. Mérők csoportos leolvasását lehetővé tévő megoldások. * A fogyasztásmérők azonosítására vonalkód technika alkalmazásának lehetősége. M 3.2. ALKALMAZHATÓ FOGYASZTÁSMÉRŐ ÉS ÖSSZEGZŐ TÍPUSOK: M3.2.1 SL7000 HATÁSOS ÉS MEDDŐ ENERGIA KÉTIRÁNYÚ MÉRÉSÉRE ALKALMAS KOMBINÁLT FOGYASZTÁSMÉRŐ: Az SL7000 teljesen elektronikus, mérőváltós vagy közvetlen csatlakozású fogyasztásmérő. Több funkciót egyesít egyetlen készülékben, ennél fogva több, a hagyományos mérőpanelen található készüléket helyettesíthet. A hardver változattól függően, az SL7000 fogyasztásmérő az alábbi lehetőségeket kínálja: programozható mérési konfiguráció; 9/31oldal

10 primer oldali mérés (programozható mérőváltó); fázisonkénti és háromfázisú wattos és meddő energia mérése egy készülékben; vételezett és visszatáplált energiairány (wattos és meddő energiára is); 4 térnegyedes meddőenergia mérés; látszólagos energia mérése (aritmetikai és vektoriális számítási módszer); külső mérőkből származó impulzusok feldolgozása (opcionális impulzusbemenetek esetén); összegző funkció megvalósítása max. 4 impulzusbemenet és 4 saját mérés felhasználásával; hagyományos interfészek (opcionális impulzusbemenetek, impulzuskimenetek, vezérlőbemenetek, vezérlőkimenetek); rendkívül rugalmas kapcsolóóra és naptárfunkciók: független maximummutató kapcsolási sorrend, 12 évszak, 16 naptípus, 100 indexváltás naponta; 8 energiacsatorna maximum 32 tarifaregiszterrel; pillanatnyi és átlagteljesítményszámítás; 10 teljesítménycsatorna max. 24 tarifaregiszterrel; teljesítménytúllépés figyelés (3-féle algoritmus); maxinullázás nyomógombbal, vezérlőbemenetről, a mérő valós idejű órája szerint vagy kommunikációval; mérési eredmények tárolása 18 számlázási időszakra; max. 8 terhelési görbe rögzítése 4 bájtos státuszinformációval; feszültségminőségfigyelés (fázisonkénti kimaradások, letörések, csúcsok); COSEM kommunikáció számítógéppel soros porton ill. IR porton keresztül; IEC61107 kommunikáció az IR porton keresztül kéziterminállal; nem-számlázási paraméterek rögzítése; biztonsági funkciók (naplófájl, szabálytalan események, hálózati események, mérőstátusz). Névleges feszültségtartományok: Hálózat Névleges érték Bekötés 3fázisú 4 vezetékes 3x57.7/100V...3x240/415 V Feszültségváltós, áramváltós 3x230/400V Direkt csatlakozású Névleges áramtartományok Bekötés típusa Hálózat típusa Áram (Ib,Imax) Direkt 3 fázisú 4 vezetékes csatlakozású (VDE/USE) 10/31oldal

11 Áramváltós 3 fázisú 4 vezetékes (VDE/USE) 1(10) Készülékház A készülékház hagyományos panelszerelésű, DIN bekötésű ház. A készülékház alapból, kapocstestből, fedélből és kapocsfedélből áll. Az SL7000 mérőháza teljes mértékben megfelel az IEC 1036 szabványnak. A fedél és a kapocsfedél eltávolíthatók. A kijelző, a nyomógombok, a hitelesítő LED-ek, az optikai port és a külső csatlakozású lítium elem a mérő homlokrésze felől kezelhetők. Az SL7000 fogyasztásmérő fő méreteit az alábbi rajz mutatja rövid kapocsfedél esetén: Az SL7000 mérő készülékházának főbb jellemzői az alábbiak : A kapocstest megfelel a VDE és BS előírásoknak. IP51-es védettségi fok az IEC 529 ajánlás szerint. A plombával védett fedél présöntött műanyagból készül, amely áttetsző, törhetetlen és önkioltó tulajdonságú. Homloklapján található a kijelzés léptetésre szolgáló felső nyomógomb, továbbá a plombálható alsó nyomógomb a maximummutató nullázására. A kapocstestben 10 főkapocs van a mérőáramkörök részére, és opciótól függően legfeljebb 20 segédkapocs a különféle ki/bemeneti funkciók részére. A közvetlen csatlakozású mérőknél további 3 söntcsavar található. A kapocsfedél alatt található opcionális RS232 illetve RS485 portok szabványos RJ45 aljzatokon keresztül csatlakoztathatók. A kapocstest kapocsfedéllel védett a jogosulatlan hozzáférés ellen, a kapocsfedél 2 plombálható csavarral rögzíthető a készülékházhoz. Az SL7000 fő részei: 11/31oldal

12 Metrológiai LED meddő energiaméréshez Optikai port LCD Plombálható reteszelés Mérőalap Adattábla Metrológiai LED hatásos energiaméréshez Léptető nyomógo mb Nullázó nyomógomb Plombálható elem fedél Plombálható elemfedél rögzítő csavar kapocsfedé l Elemcsatlako zó Lítium elem Plombálható mérőfedélcsavaro k Plombálható kapocsfedélcsavarok Ki/bemenetek és az RS kommunikációs portok Az SL7000 fogyasztásmérő 6 impulzuskimenettel, 4 vezérlőkimenettel, 4 impulzusbemenettel és 2 vezérlőbemenettel rendelkezik. Ezen túl 2db RS232 és RS485 kommunikációs porttal rendelkezik. I/O kártya + kommunikációs kártya Ki- és bemenetek száma típusa Teljes I/O + RS232 + RS485 6 impulzuskimenet, 4 vezérlőkimenet, 2 impulzusbemenet, 2 vezérlőbemenet Az I/O kártya és a kommunikációs kártya fizikailag különálló nyomtatott áramköri kártyákon találhatók, amelyek tűs csatlakozósorokkal illeszkednek egymáshoz. 12/31oldal

13 Az alábbi ábra egy olyan kártyát mutat, amely teljes kivitelű ki/bemeneti kártyát és 2db RS portot tartalmaz: C 4 vezérlőkimenet C 2 vezérlőbemenet C RJ-45 Áramszolgáltatói port 6 C impulzuskimenet 4 impulzusbemenet RJ-45 Végfelhasználói port RS232 és RS485 kommunikációs portok Az RS232 porton keresztül nyílik lehetőség a mérő adatainak távleolvasására, valamint a mérő teljeskörű vagy részleges távprogramozására analóg modemen vagy GSM modemen keresztül. Attól függően, hogy a mérőt milyen paraméterekkel programozták fel (az Aims7000 szoftver segítségével) a távkommunikációs hozzáférés jelszavakkal és a fizikai/logikai készülékcímek megváltoztatásával védhető. Az SL7000 kommunikációs portjai szabványos 8 tűs RJ-45-ös csatlakozók, amelyek a mérő kapocstestének felső részén, a kapocsfedél alatt helyezkedik el. A mérő az RS232 csatlakozó 4 vonalát használja a modemen keresztül történő kommunikációra, egy további tüskén át pedig megtáplálja a modemet (a kapocsfedél alá elhelyezhető modemet). A modem táplálás rövidzárás ellen védett. Az SL7000 a következő érintkezőket használja RS232 port esetén: 5. számú tüske: TxD - adatküldés; 4. számú tüske: RxD - adatvétel; 6. számú tüske: jelföld; 1. számú tüske: +10V DC táp (modemhez); 7. számú tüske: DTR - adatterminál (mérő) kész. Az SL7000 a következő érintkezőket használja RS485 port esetén: 1. számú tüske: +10V DC táp (modemhez); 2. számú tüske: RxD_N adatvétel (-) 4. számú tüske: RxD_P adatvétel (+) 5. számú tüske: TxD_P adatküldés (+) 6. számú tüske: jelföld 7. számú tüske: TxD_N adatküldés (-) A portok 300, 600, 1200, 2400, 4800, 9600 és Baud sebességgel működhetnek. Az adatformátum 8 adat bit, 1 stop bit, nincs paritás. Az SL7000 távkommunikációjára bármilyen Hayes kompatibilis modem használható. 13/31oldal

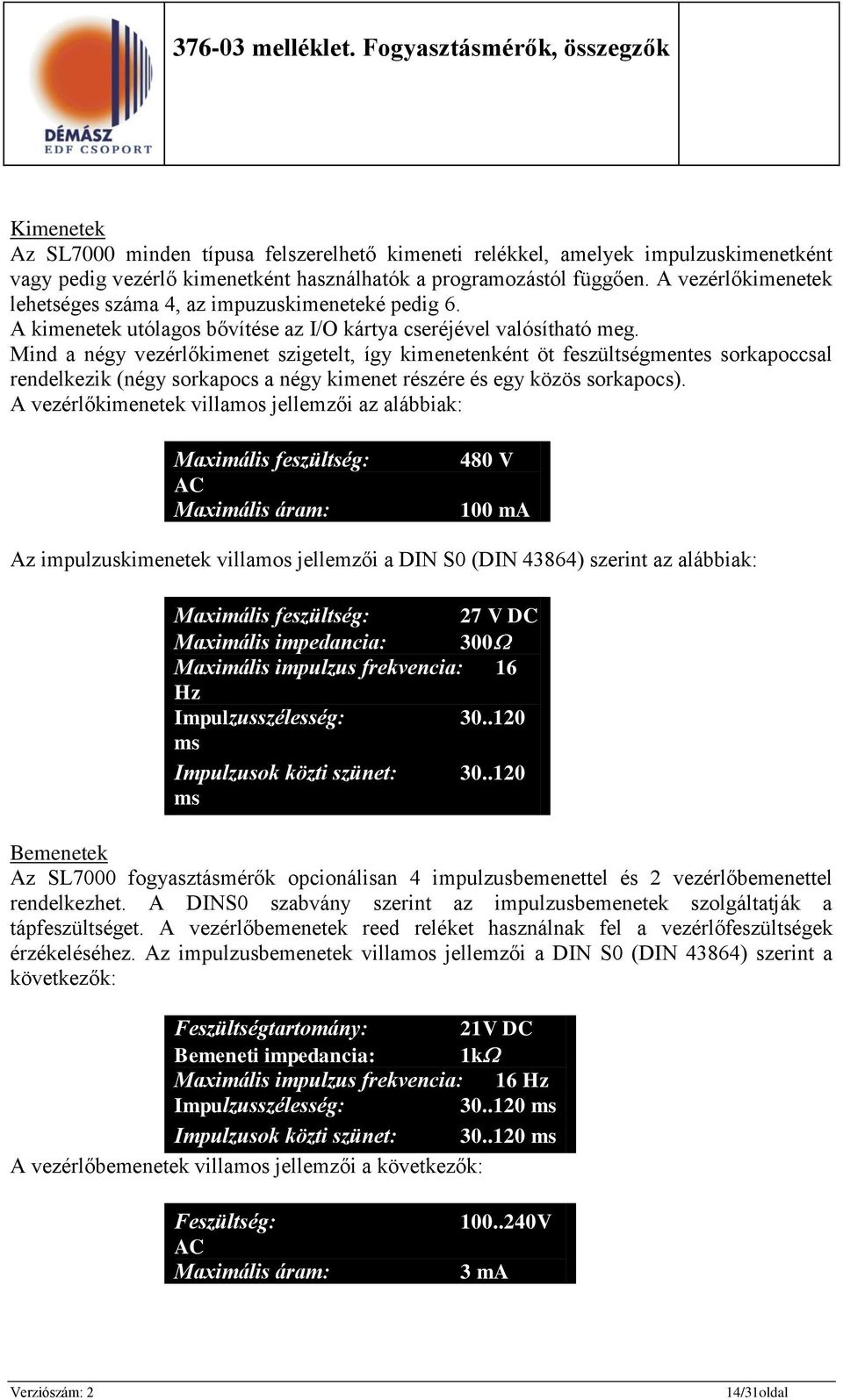

14 Kimenetek Az SL7000 minden típusa felszerelhető kimeneti relékkel, amelyek impulzuskimenetként vagy pedig vezérlő kimenetként használhatók a programozástól függően. A vezérlőkimenetek lehetséges száma 4, az impuzuskimeneteké pedig 6. A kimenetek utólagos bővítése az I/O kártya cseréjével valósítható meg. Mind a négy vezérlőkimenet szigetelt, így kimenetenként öt feszültségmentes sorkapoccsal rendelkezik (négy sorkapocs a négy kimenet részére és egy közös sorkapocs). A vezérlőkimenetek villamos jellemzői az alábbiak: Maximális feszültség: AC Maximális áram: 480 V 100 ma Az impulzuskimenetek villamos jellemzői a DIN S0 (DIN 43864) szerint az alábbiak: Maximális feszültség: 27 V DC Maximális impedancia: 300 Maximális impulzus frekvencia: 16 Hz Impulzusszélesség: ms Impulzusok közti szünet: ms Bemenetek Az SL7000 fogyasztásmérők opcionálisan 4 impulzusbemenettel és 2 vezérlőbemenettel rendelkezhet. A DINS0 szabvány szerint az impulzusbemenetek szolgáltatják a tápfeszültséget. A vezérlőbemenetek reed reléket használnak fel a vezérlőfeszültségek érzékeléséhez. Az impulzusbemenetek villamos jellemzői a DIN S0 (DIN 43864) szerint a következők: Feszültségtartomány: 21V DC Bemeneti impedancia: 1k Maximális impulzus frekvencia: 16 Hz Impulzusszélesség: ms Impulzusok közti szünet: ms A vezérlőbemenetek villamos jellemzői a következők: Feszültség: AC Maximális áram: V 3 ma 14/31oldal

15 Csatlakoztatás hálózathoz Az alábbi ábra egy DIN bekötésű áramváltós 4 vezetékes mérő bekötését mutatja: I 1 U 1 I 1 I 2 U 2 I 2 I3 U 3 I 3 Nulla vezető V~ Opcionális segéd tápegység bekötése A bekötés helyes módjai a háromfázisú négy- és háromvezetékes bekötésekre a következő ábrákon látható. Az adott mérőhöz tartozó bekötési ábra mindig megtalálható a kapocsfedélben. A feszültség bemenetek mindegyikét 4 A-es vagy annál nem nagyobb biztosítóval kell védeni. Az áramváltós mérőknél a vezetékek keresztmetszete legalább 1.0 mm 2 kell legyen, de legfeljebb 4.0 mm 2 lehet. A közvetlen csatlakozású mérők esetén a felhasznált kábelek keresztmetszete legalább 25.0 mm 2 és legfeljebb 35.0mm 2 legyen. Az alábbi ábra egy DIN bekötésű direkt 4-vezetékes mérő bekötését mutatja : L1 L2 L3 N Fogyasztói oldal L1 L2 L3 N 15/31oldal

16 M3.2.2 ZMB310 KÖZVETLEN CSATLAKOZÁSÚ, HATÁSOS ÉS MEDDŐ ENERGIA KÉTIRÁNYÚ MÉRÉSÉRE ALKALMAS KOMBINÁLT FOGYASZTÁSMÉRŐ: IEC1036 szerinti, a hatásos energiára o.p. 1 osztályú, a meddő energiára o.p. közvetlen csatlakozású mérő. Maximális áramterhelés: ZMB310 mérési: max.: 100 A termikus: max.: 120A indulási áram: 40mA Névleges feszültség: 3x230/400V 2 osztályú 16/31oldal

17 M3.2.3 ZMB410 KÖZVETETT CSATLAKOZÁSÚ, HATÁSOS ÉS MEDDŐ ENERGIA KÉTIRÁNYÚ MÉRÉSÉRE ALKALMAS KOMBINÁLT FOGYASZTÁSMÉRŐ: IEC1036 szerinti, a hatásos energiára o.p. 1 osztályú, a meddõ energiára o.p. mérőváltós csatlakozású mérő. Maximális áramterhelés: ZMB410 mérési: max.: 10 A termikus: max.: 12A indulási áram: 4mA Névleges feszültség: 3x230/400V 3x57/100 V 2 osztályú 17/31oldal

18 Adattábla (az előlap mögött) LCD-kijelző Teszt dióda zöld/infravörös Fázisfesz. kijelzése egyik tipus L1 L2 L3 D F S Kijelző nyomógomb Nullázó nyomógomb (fedett) másik tipus L1 L2 L3 optikai interface Papírcsík ablak plombák ZMB310 és ZMB410 elölnézet M3.2.4 INDIGO+ HATÁSOS ÉS MEDDŐ ENERGIA KÉTIRÁNYÚ MÉRÉSÉRE ALKALMAS KOMBINÁLT FOGYASZTÁSMÉRŐ: Az alábbi táblázat megadja az Indigo+ fogyasztásmérő különböző változatait, pontosság, mérési feszültség, mérési áram szerint: Indigo+ specifikáció Áramváltós csatlakozású Jellemző Közvetlen csatlakozású Áram- és feszültségváltós csatlakozású Csatlakozási mód 4 vezetékes 4 vezetékes 3 vagy 4 vezetékes Névleges feszültségek 3 x 230/400V 3 x 230/400 V 3 x 57.7/100 V 18/31oldal

19 Jellemző Közvetlen csatlakozású Indigo+ specifikáció Áramváltós csatlakozású Névleges(maximális 10(120) A 5(10) A ) áramok Névleges frekvencia 50 Hz Frekvencia határok 5 % Wattos energiamérés osztálypontossága 1.0 vagy vagy 0.5 (csak nemzetközi B) Meddő és látszólagos energiamérés osztálypontossága Valósidejű belső óra pontossága Feszültségköri teljesítményfelvétel Áramköri teljesítményfelvétel Működési hőmérséklet tartomány Tárolási hőmérséklet tartomány 1.5 VA / fázis (40 A-nél) ppm/nap 0.8W, 2VA / fázis 0.5 VA / fázis (5 A-nél) -10 o C +55 o C -25 o C +70 o C Relatív páratartalom max. 95 % Tömeg 1.3 kg 1.1 kg Méretek 178 mm x 304 mm x 72 mm Áram- és feszültségváltós csatlakozású 19/31oldal

20 303.8 U melléklet. Fogyasztásmérők, összegzők Kijelző Mérőfedél Schlumberger R Indigo kvarh CUM MAX DEMAND INPUT HISTORICAL RATE TOTAL IMPORT EXPORT AY LAG TIME LEAD DATE Hardware kód: PIA004ZEFFD1BDD.. DEFAULT PHASE FAIL OMH 193 Kapcsolás száma: /02 Típus: Indigo+ m 3 MkWArh x100 RED LOW BAT x230(400)V 3x/5-10A 50Hz Cl. 1.0 A Cl. 2.0 R IEC 1036:1996 Kijelző nyomógomb Nullázó nyomógomb Adattábla Made in U.K. 10 imp/wh (VArh) Li Infravörös optikai port Bementi kapcsok (opcionális) Kimeneti kapcsok (opcionális) RS232 port (opcionális) Kapocstest Söntcsavarok Nulla kapcsok Áram kapcsok Feszültség kapcsok Kapocsfedél M3.2.5 SPECTRA A12E KÖZVETETT CSATLAKOZÁSÚ, HATÁSOS ÉS MEDDŐ ENERGIA KÉTIRÁNYÚ MÉRÉSÉRE ALKALMAS KOMBINÁLT FOGYASZTÁSMÉRŐ: Villamos jellemzők: A fogyasztásmérő kizárólag áramváltós vagy áram- és feszültségváltós csatlakoztatású változatban készül. Áramkörök: 20/31oldal

21 A mérő belső áramváltókkal van ellátva, amelyek a bemeneti értékeket a belső áramkörök által használt jelszinthez igazítják. Az áramváltók az alábbi névleges értékekre készülnek: I b = 5 A (I max = 10 A) A nagyobb pontosság elérése érdekében a 0.5 oszt. mérőkhöz speciális áramváltók kerülnek alkalmazásra. Feszültségkörök: A hálózati feszültséget (vagy a szekunder-oldali feszültséget, ha feszültségváltót alkalmaznak) preciziós feszültségosztó ellenállások adaptálják a mérő belső jelszintjéhez. A feszültségbemenetek rövid ideig tartó túlfeszültségek ellen védettek. A négyvezetékes hálózatokhoz alkalmas névleges feszültségek: 3x57.7/100 V... 3x63.5/110 V 3x220/380 V... 3x240/415 V A megadott határértékek között bármilyen feszültség tekinthető névleges feszültségnek, amelyre az IEC 1036 és IEC 687 szabványok által előírt feszültségváltozásokat vonatkoztatni kell. A különböző opció változatok felszereltsége csak a 2-es és a 4-es opciót tartjuk rendszerben a többi típust opcionális cserére össze kell gyűjteni. Változatok száma sz. kimen./bemen. kártya sz. kimen./bemen. kártya RS-232 kártya Impulzuskimenetek száma Kontaktus kimenetek száma Kontaktus bemenetek száma Impulzusbemenetek száma M3.2.6 EKM 647 IMPULZUSÖSSZEGZŐ ADATGYŰJTŐ KÉSZÜLÉK WATTOS, MEDDŐ ÉS LÁTSZÓLAGOS ENERGIA VALAMINT, TELJESÍTMÉNY MÉRÉSÉRE Jellemzői: 8 energia regiszter mindegyik 15 tárolt értékkel 8 totál energia regiszter mindegyik 1 tárolt értékkel 8 teljesítmény regiszter mindegyik 15 tárolt értékkel 8 totál teljesítmény regiszter mindegyik 1 tárolt értékkel Belső óra, külső tarifavezérlési lehetőség. Maximum teljesítmény értékekhez dátum és időpont rögzítése. 21/31oldal

22 Látszólagos energia számításhoz kért csatorna áll rendelkezésre. 8 terhelési görbe rögzítési lehetőség Névleges feszültség: Impulzusbemeneti csatornák száma: 6 3x230/400V 3x57/100 V EKM 647 méretei: 22/31oldal

23 EKM 647 bekötési rajza: EKM 647 csatlakozó kapcsai: 23/31oldal

24 M3.2.7 METS-MD IMPULZUSÖSSZEGZŐ ÉS ADATGYŰJTŐ KÉSZÜLÉK: Az METS-MD programozható távösszegező és adatgyűjtő készülék számlázási és energiagazdálkodási célokra szolgáló adatok összegyűjtésére, feldolgozására, kijelzésére és továbbítására alkalmazható. A bemeneti adatok impulzusok formájában az impulzusadós készülékektől származnak. Műszaki jellemzők Impulzusbemeneti csatornák száma 4, 8 vagy 12 Részösszegek száma , programozható Mérési pontosság energiamérés maximummérés Kapcsolóóra pontossága +10 o C..+30 o C -20 o C..+60 o C Impulzusbemenetek névleges impuzusszélesség legkisebb impulzusszélesség impulzusok között előírt legrövidebb idő bemeneti áramerősség I bekapcsolási I kikapcsolási I max maximális impulzusfrekvencia bemeneti impedancia Segéd tápfeszültség a kontaktusbemenetekhez maximális terhelés Impulzuskimenetek impulzuskimenetek száma impulzusszélesség kimeneti impedancia impulzusszélesség Segédfeszültség bemenet maximális feszültség Időszinkronizáló bemenet bemeneti feszültség jelszélesség bemeneti impedancia Tarifavezérlő és eseményjelző kimenetek maximális terhelés Periodikusan abszolút pontos jobb, mint 0.2% a névleges terhelés 20 %-ánál Kevesebb, mint 1 s/nap Kevesebb, mint 5 s/nap Kétvezetékes impulzus vagy potenciálmentes kontaktus 33 ms 21 ms 21 ms min. 3 ma max. 1,5 ma 50 ma 10 Hz % 24 V DC 10% 80 ma ms 7ms lépésenként állítható 3,4 k 10% ms 27 V DC 24 V DC 20% min. 0,5 s 4,7 k 10% 250 V, 1 A 24/31oldal

25 Integrálási periódus kimenet időtartam holtidő maximális terhelés RS232 interfész adatátviteli sebesség Tápfeszültség Teljesítményfelvétel Méretek Nettó tömeg Programozható: 10, 15, 20, 30 és 60 perc 5 másodperc 250 V, 1 A PC vagy modem csatlakozásra programozható: 300, 600, 1200, , 9600 bps V AC 15%, Hz 220 V DC % (opcionális) 3 VA 350 x 203 x 118 mm 3 kg Felszerelés, méretek: Az METS-MD-t a készülék hátlapján elhelyezett akasztófüllel és a készülékházon található két furat segítségével kell a mérőpanelre rögzíteni (lásd a 4-1. ábrát). A kábelekhez való illetéktelen hozzáférés elkerülése érdekében a készüléket mindhárom rögzítési pontján fel kell erősíteni, célszerűen M5 csavarokkal és alátétekkel Ábra 4-1.: Felerősítési pontok 25/31oldal

26 M ACE3000 HÁROMFÁZISÚ, NÉGYVEZETÉKES, ELEKTRONIKUS HATÁSOS VILLAMOS ENERGIA FOGYASZTÁSMÉRŐ Műszaki adatok Mérőtípus Elektronikus háromfázisú fogyasztásmérő Szabvány IEC :2003 épületen belüli alkalmazásokra (korábbi IEC 61036) Hálózat Háromfázisú négyvezetékes Mérési tartomány Kétirányú aktív energia (P+,P-) Osztálypontosság 2.0 op. (opcionálisan 1.0 op.) Frekvencia 50 Hz. Referencia feszültség 3x230/400 V Működési feszültségtartomány -20%...+15% U n Önfogyasztás Feszültségkör <1.0 W körönként < 2.5 VA 230 V mellett Áramkör <0.25 VA I max mellett Alapáram 5 A, Maximális áramerősség 80A Induló áram 0.4 % I b Mérőkonstans 1000 imp/kwh Működési hőmérséklettartomány -25 C C Működési hőmérsékleti határérték -40 C C Szállítási és tárolási hőmérséklettartomány -40 C C Regiszter típusa 7 számjegyes LCD kijelző, számméret: 8x4 mm Tizedesek száma Egy vagy két tizedesjegy (programozható) Tarifák száma Két tarifa (opcionális) Tarifavezérlés Külső vezérlő bemenettel Vezérlő feszültség 230 V Kapcsolási jellemzők BE állapot >80% U n KI állapot <50% U n Optikai interfész IEC szerint (korábbi IEC 61107) Impulzus kimenet IEC A típusa szerint (korábbi S0 kimenet) Sorkapocs elrendezés DIN szerint Áramkapcsok anyaga Cinkbevonatú acél Áramkapcsok átmérője 8.5 mm Nullakapocs átmérője 8.5 mm Segédkapcsok átmérője 1.8 mm (önzáró típus) Védelmi osztály IP52 az IEC szerint Impulzus feszültség elleni védelem >8 kv (1.2/50 s) Nagyfrekvencia elleni védelem >30V/m (Max. 2 GHz-ig) Méretek 170x192x51 mm 26/31oldal

27 Legfontosabb jellemzők: Aktív energia Aktív energia mérése mindkét irányban import és export. Két tarifa A tarifa vezérlését kapcsolóóra vagy hangfrekvenciás vevőkészülék látja el kívülről. Mérési módok 1.üzemmód: fázisonkénti import. (visszaforgás gátló minden fázisra.) 2.üzemmód: Ferraris típusú. (visszaforgás gátlóval ellátott) 3.üzemmód: egyirányú (fázisonként mindig előrejáró, azaz az import és az export összege) 4.üzemmód: kétirányú (import és az export energia külön) Áramtartomány Dinamikai tartomány 25 ma-től 100 A-ig, közvetlen csatlakozás. Jellemzőáramérték : 5(80) A, Visszaélések elleni védelem Gyártás után lehegesztett mérőfedél A sönt összekötők külön plombálható fedéllel védettek. Egyirányú üzemmód: A mérő fázisonként az összes import és export energia abszolút összegét méri és tárolja. Összes fordított irányú energia regisztrálása. Mérőtest és kapocsfedél egymástól független plombálása. 27/31oldal

28 ACE3000 fényképe és méretek: 28/31oldal

29 M ZMD120 HÁROMFÁZISÚ, NÉGYVEZETÉKES, ELEKTRONIKUS HATÁSOS VILLAMOS ENERGIA FOGYASZTÁSMÉRŐ Jellemzők: Névleges feszültség: U n : 3x230/400 V Működési feszültség tartomány: 0,8...1,15 U n Névleges alapáram: I n : 5 A Maximális áram: I max : 60 A Induló áram: I min : 0,5% x I n A Csatlakozó kapcsok átmérője: 8,5 mm Beköthető vezeték keresztmetszet max.: 35 mm 2 Sodrott vez. préselt érvéghüvellyel: 25 mm 2 29/31oldal

30 ZMD 120 méretek: ZMD 120 Asdr 53 mérő bekötési vázlat, külső tarifavezérlő bemenet kapcsai (15-13) és az S0 impulzuskimenet kapcsai (20-21) 30/31oldal
