1 A termék megnevezése: Budai Elektromechanikai Kft. ÖNÁLLÓAN TELEPÍTHETİ, SZABADTÉRI ÁRAMVÁLTÓS FOGYASZTÁSMÉRİ SZEKRÉNYEK A termék gyártója: A termék forgalmazója: BUDAI ELEKTROMECHANIKA KFT. JEAN MÜLLER GMBH. TTK sorszáma: 09/2-8.1 VÁLTOZAT: Típusa: BUDAI ELEKTROMECHANIKA KFT BUDAPEST, BUDAFOKI ÚT JM 160 ÁV JM 400 ÁV 2.0 Az alkalmazásba vétel idıpontja: február Minısítette / tel: Farkas Tamás / (+36) Felvilágosítást ad: Mőszaki támogatás igazgatóság (+36) Szabvány: MSZ EN IEC MSZ EN Típusvizsgálati eredmények: Vonatkozó szabványoknak megfelelt Technológiai utasítás: Mőszaki leírás szerint Az alkalmazhatóság feltétele: Korlátozás nélkül, szabadtéren Rövid ismertetés A Budai Elektromechanika Kft. által összeszerelt, JEAN MÜLLER gyártmányú, háromfázisú áramváltós mérıszekrények önállóan telepíthetı, kültéri fogyasztásmérı szekrények, melyek telekhatáron, kerítésben és szabadtéren egyaránt elhelyezhetık. A mérıszekrények fıbiztosító, 3 db áramváltó, háromfázisú fogyasztásmérı, áramszolgáltatói mérı-sorozatkapocs és modem, fıkapcsoló, fogyasztói biztosítók valamint egyedi igény esetén, áramvédı kapcsoló, dugaszoló aljzatok, villám- és túlfeszültség védelmi készülékek elhelyezésére alkalmasak. 1

2 Az áramváltós mérıszekrények zárhatóak, a méretlen szekrényrészben alkalmazott burkolattal eleget tesznek a kettıs plombálhatóság követelményének. Névleges feszültség: Névleges frekvencia: Névleges áram: Kábelfogadás: Érintésvédelem: 400/230 V, 3 fázis + PEN 50 Hz max. 400 A 3F + PEN / 3F + PEN TN-C A fogyasztásmérı szekrények típustól függıen, alapkivitelben 2db max mm 2 keresztmetszető földkábel fogadására alkalmasak. A méretlen kábel szakaszolókapcsoló-biztosítóra, a mért kábel sorkapocsra, fıkapcsolóra vagy szakaszolókapcsoló-biztosítóra köthetı be. A 160A-es mérıszekrényeknél a nagyobb keresztmetszető kábelek fogadása az alapkivitel módosításával megoldható. Típusjel a beépített készülékekkel: Jelmagyarázat: M - - ÁV - Gyártó: J Jean Müller Mérıszekrény Névleges áram /5, 125/5A, 150/5A-es áramváltó, 50 mm 2 -es fıáramkör /5, 250/5A-es áramváltó, 95 mm 2 -es fıáramkör /5, 400/5A-es áramváltó, 150 mm 2 -es fıáramkör Típusváltozat: Nincs fıkapcsoló 1 elmenı sorkapocs 2 fogyasztói biztosító 3 biztosító + kapcsoló 4 tıl: egyedi kialakítás Áramváltós mérıhely pl.: JM 250 ÁV 1 (240 mm 2 -es elmenı sorkapoccsal) 2

3 Alkalmazott szekrények A szekrény a németországi JEAN MÜLLER GmbH által gyártott KVS A1/222 aszimmetrikusan osztott belsı terő, szerelılappal ellátott típusa. A fı méretek a mellékelt táblázatban és a típuslapokon láthatóak. A szekrény a gyártó által bizonylatolt anyagú és mőszaki tulajdonságú, a külsı hatásoknak (UV-sugárzás, elektromosság, hı, víz, mechanikai behatások stb.) ellenálló, FS jelő (DIN szerint) üvegszál erısítéső poliészterbıl készül. Színe világosszürke, RAL Védettsége: IP 44. A szekrény a lábazattal bonthatóan egybeépített. A szekrény modulelemekbıl, csavarozással összeépített, így az esetlegesen megrongált szekrényrészek külön-külön is cserélhetık. A KVS A1/222 típus egyik oldala 2db, az osztott térhez illeszkedı ajtóval van ellátva, melyek zsanérokkal kiemelhetık, nyitási szög 90/180. Az ajtókon elhelyezett, kihajtható karral mőködtethetı zárszerkezet hárompont rögzítéső tolózár, a méretlen oldalon egy (áramszolgáltatói), a mért oldalon két (áramszolgáltatói + fogyasztói) egymástól függetlenül mőködtethetı félcilinder zárral biztosítva. Szekrény méretei Típus Szélesség Magasság Mélység KVS A1/ mm 1600 mm 222 mm Belsı kialakítás Az aszimmetrikusan osztott belsı tér, két egymástól teljesen elzárt, áramszolgáltatói (bal) oldalra és fogyasztói (jobb) oldalra tagolt. Az oldalak közti válaszfal csak az áramszolgáltatói rész felöl és a homlokfalak leszerelése után bontható. Az áramszolgáltatói oldal tartalmazza a fıbiztosítót, és a 3db OMH-hiteles áramváltót. Burkolata a plomba megsértése nélkül nem szerelhetı le, így a méretlen hálózathoz a fogyasztó nem férhet hozzá. A fogyasztói oldal tartalmazza a mérıhelyet, a fıkapcsolót, és/vagy az elmenı sorkapcsokat, fogyasztói biztosítót. A szerelvények a szekrény hátoldalára erısített 6 mm vastagságú mőanyag szerelılapon vannak elhelyezve. 3

4 Kábelfogadás Méretlen kábel bekötése az áramszolgáltatói oldal, plombálható részében: Fıbiztosító (NH-1, NH-2 szakaszolókapcsoló-biztosító) V-csatlakozó kapcsokkal PEN-sín, V-csatlakozó kapcsokkal (PEN vezetı bekötésére) Mért kábel bekötése a fogyasztói oldalon: 3db sorkapocs (70/95 mm 2 -es, 240 mm 2 -es), és/vagy fıkapcsoló, fogyasztói biztosító (NH-00, NH-1, NH-2 szakaszolókapcsoló-biztosító) érintésvédı burkolattal ellátott V-csatlakozó kapcsokkal PEN-sín, V-csatlakozó kapcsokkal (N + PE vezetı bekötésére) A fıáramkör a névleges áramnak megfelelı, mőanyag szigeteléső, hajlékony (MKH típusú) mm 2 keresztmetszető, préselt saruval ellátott rézvezeték. A belsı vezetékezés az áramváltóktól a mérı-sorozatkapcsokig és a fogyasztásmérıhöz mőanyag szigeteléső, merev (MCU típusú), 2,5 mm 2 keresztmetszető rézvezeték. Az igényelt villám- és túlfeszültségvédelmi készülék méretlen áramköri elhelyezés esetén plombálható burkolat alatt, mért áramköri elhelyezés esetén a fogyasztói oldal szerelıpanelján található. Mérıhely A háromfázisú fogyasztásmérı elhelyezésére mérırögzítı keresztsínnel és alsó burkolattal ellátott mérıtábla szolgál. A mérıtábla plombálható alsó burkolata alatt található profil síneken helyezhetı el a mérı-sorozatkapocs és a modem. Anyaga mőanyag, mérete: 200 x 715 mm Telepítés, helyszíni szerelés Az önállóan telepíthetı, szabadtéri fogyasztásmérı szekrényeknél alkalmazott telepítési- és szerelési elıírások azonosak, betartásuk lényeges. Helykiválasztás szempontjai: A szekrényt olyan helyen célszerő elhelyezni, ahol, a közlekedési káreseteknek a legkevésbé van kitéve, valamint a létesítési- és kezelési szempontból a körülmények a lehetı legkedvezıbbek. Miután a szekrény csak egy oldalán van ajtóval ellátva, célszerő védetten, az épületfalak vagy egyéb, mechanikai védelmet nyújtó objektumok mellett elhelyezni. 4

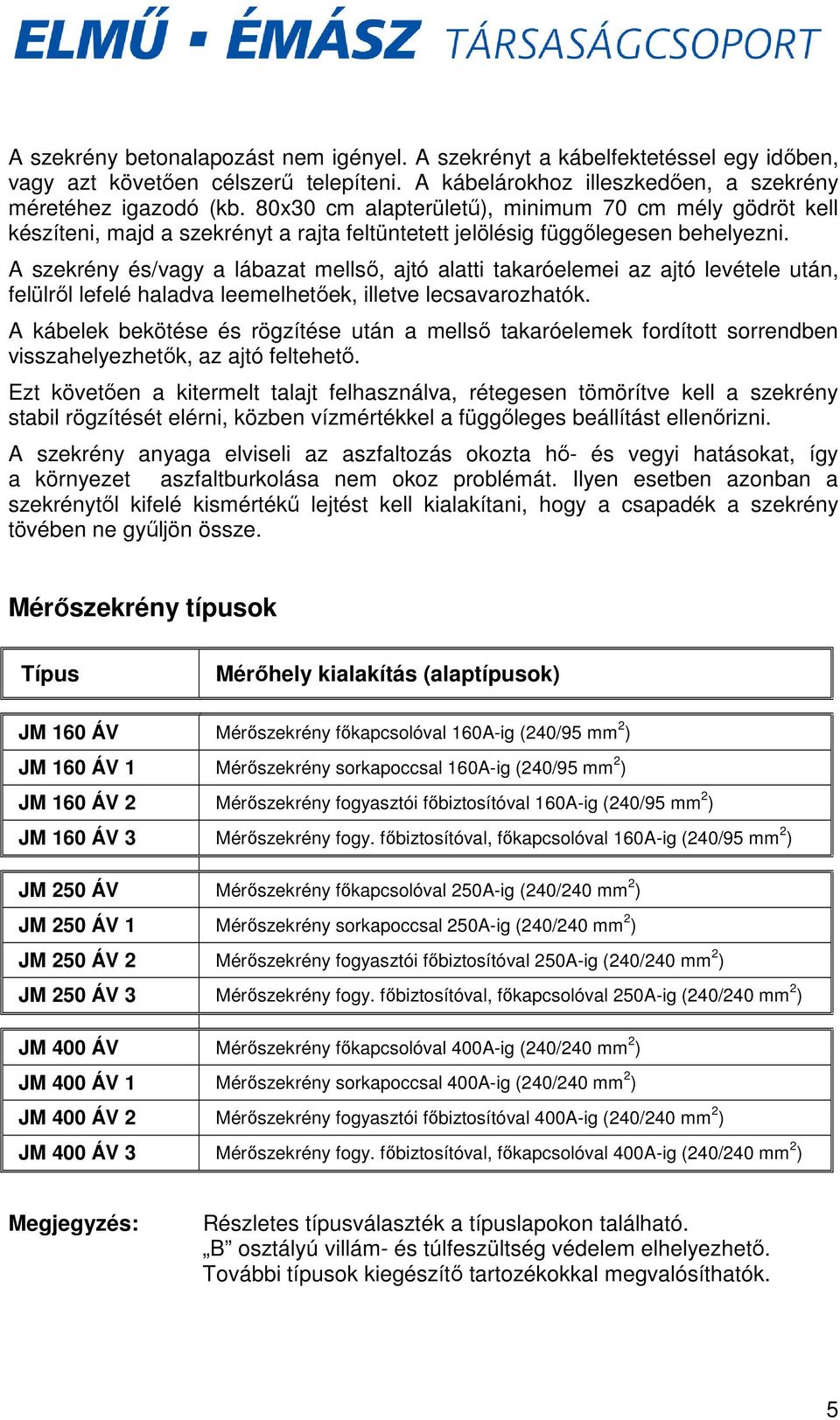

5 A szekrény betonalapozást nem igényel. A szekrényt a kábelfektetéssel egy idıben, vagy azt követıen célszerő telepíteni. A kábelárokhoz illeszkedıen, a szekrény méretéhez igazodó (kb. 80x30 cm alapterülető), minimum 70 cm mély gödröt kell készíteni, majd a szekrényt a rajta feltüntetett jelölésig függılegesen behelyezni. A szekrény és/vagy a lábazat mellsı, ajtó alatti takaróelemei az ajtó levétele után, felülrıl lefelé haladva leemelhetıek, illetve lecsavarozhatók. A kábelek bekötése és rögzítése után a mellsı takaróelemek fordított sorrendben visszahelyezhetık, az ajtó feltehetı. Ezt követıen a kitermelt talajt felhasználva, rétegesen tömörítve kell a szekrény stabil rögzítését elérni, közben vízmértékkel a függıleges beállítást ellenırizni. A szekrény anyaga elviseli az aszfaltozás okozta hı- és vegyi hatásokat, így a környezet aszfaltburkolása nem okoz problémát. Ilyen esetben azonban a szekrénytıl kifelé kismértékő lejtést kell kialakítani, hogy a csapadék a szekrény tövében ne győljön össze. Mérıszekrény típusok Típus Mérıhely kialakítás (alaptípusok) JM 160 ÁV Mérıszekrény fıkapcsolóval 160A-ig (240/95 mm 2 ) JM 160 ÁV 1 Mérıszekrény sorkapoccsal 160A-ig (240/95 mm 2 ) JM 160 ÁV 2 Mérıszekrény fogyasztói fıbiztosítóval 160A-ig (240/95 mm 2 ) JM 160 ÁV 3 Mérıszekrény fogy. fıbiztosítóval, fıkapcsolóval 160A-ig (240/95 mm 2 ) JM 250 ÁV Mérıszekrény fıkapcsolóval 250A-ig (240/240 mm 2 ) JM 250 ÁV 1 Mérıszekrény sorkapoccsal 250A-ig (240/240 mm 2 ) JM 250 ÁV 2 Mérıszekrény fogyasztói fıbiztosítóval 250A-ig (240/240 mm 2 ) JM 250 ÁV 3 Mérıszekrény fogy. fıbiztosítóval, fıkapcsolóval 250A-ig (240/240 mm 2 ) JM 400 ÁV Mérıszekrény fıkapcsolóval 400A-ig (240/240 mm 2 ) JM 400 ÁV 1 Mérıszekrény sorkapoccsal 400A-ig (240/240 mm 2 ) JM 400 ÁV 2 Mérıszekrény fogyasztói fıbiztosítóval 400A-ig (240/240 mm 2 ) JM 400 ÁV 3 Mérıszekrény fogy. fıbiztosítóval, fıkapcsolóval 400A-ig (240/240 mm 2 ) Megjegyzés: Részletes típusválaszték a típuslapokon található. B osztályú villám- és túlfeszültség védelem elhelyezhetı. További típusok kiegészítı tartozékokkal megvalósíthatók. 5

6 JM 250 ÁV 3 6
