EGY- ÉS HÁROMFÁZISÚ FOGYASZTÁSMÉRİ SZEKRÉNYEK

Átírás

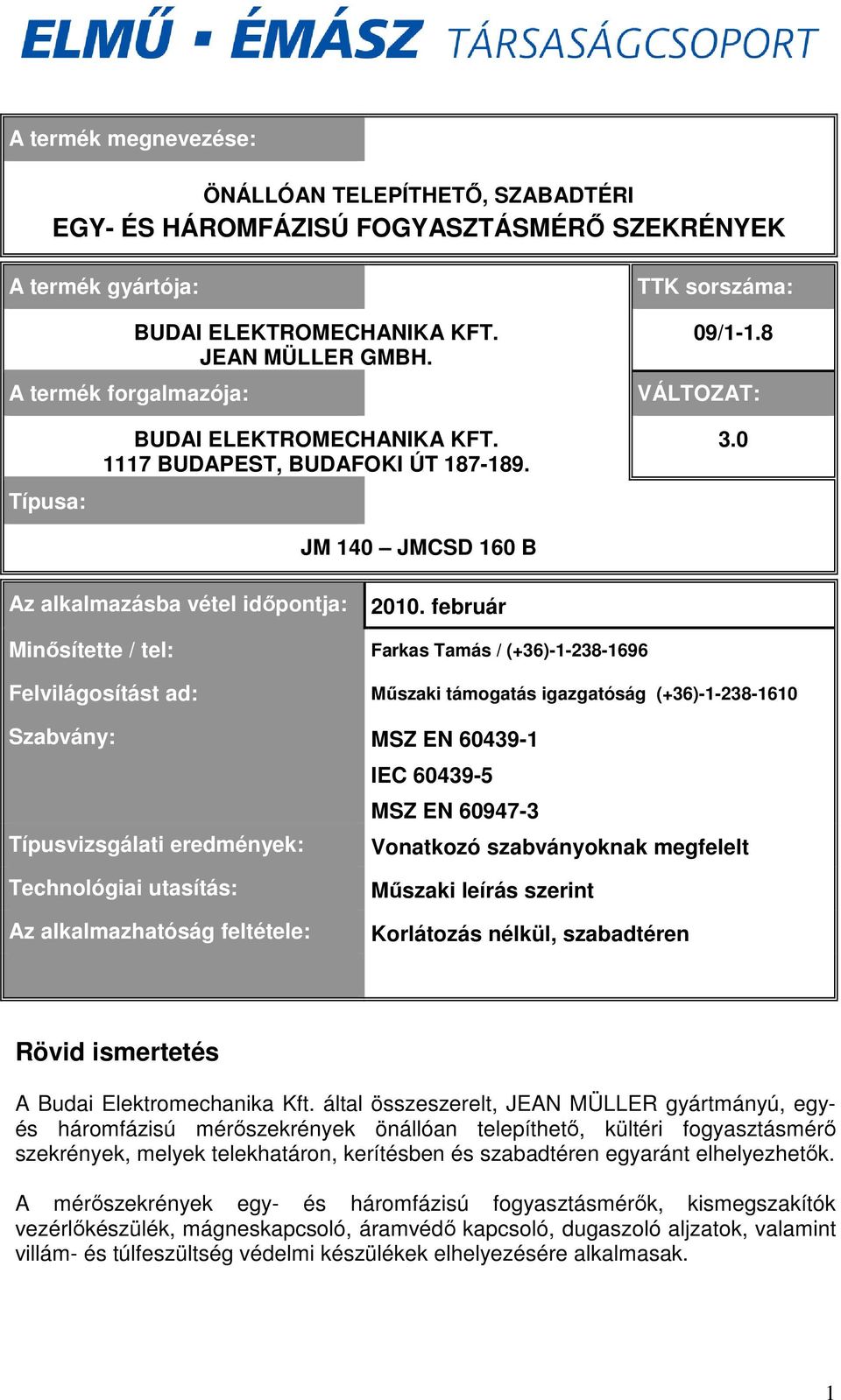

1 A termék megnevezése: JBH-10M ELOSZTÓ ÖNÁLLÓAN TELEPÍTHETİ, SZABADTÉRI EGY- ÉS HÁROMFÁZISÚ FOGYASZTÁSMÉRİ SZEKRÉNYEK A termék gyártója: A termék forgalmazója: BUDAI ELEKTROMECHANIKA KFT. JEAN MÜLLER GMBH. TTK sorszáma: 09/1-1.8 VÁLTOZAT: Típusa: BUDAI ELEKTROMECHANIKA KFT BUDAPEST, BUDAFOKI ÚT JM 140 JMCSD 160 B 3.0 Az alkalmazásba vétel idıpontja: február Minısítette / tel: Farkas Tamás / (+36) Felvilágosítást ad: Mőszaki támogatás igazgatóság (+36) Szabvány: MSZ EN IEC MSZ EN Típusvizsgálati eredmények: Vonatkozó szabványoknak megfelelt Technológiai utasítás: Mőszaki leírás szerint Az alkalmazhatóság feltétele: Korlátozás nélkül, szabadtéren Rövid ismertetés A Budai Elektromechanika Kft. által összeszerelt, JEAN MÜLLER gyártmányú, egyés háromfázisú mérıszekrények önállóan telepíthetı, kültéri fogyasztásmérı szekrények, melyek telekhatáron, kerítésben és szabadtéren egyaránt elhelyezhetık. A mérıszekrények egy- és háromfázisú fogyasztásmérık, kismegszakítók vezérlıkészülék, mágneskapcsoló, áramvédı kapcsoló, dugaszoló aljzatok, valamint villám- és túlfeszültség védelmi készülékek elhelyezésére alkalmasak. 1

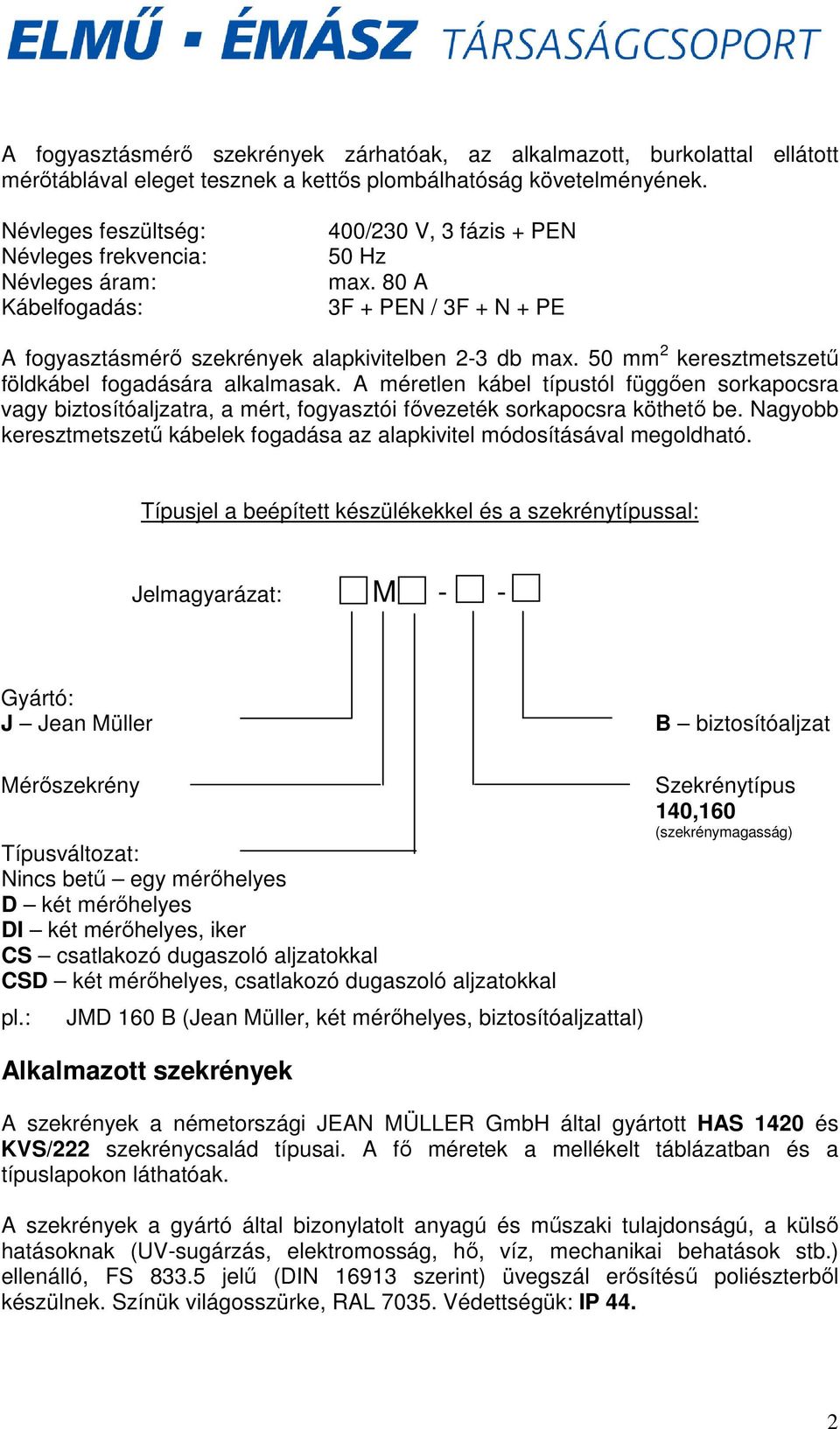

2 A fogyasztásmérı szekrények zárhatóak, az alkalmazott, burkolattal ellátott mérıtáblával eleget tesznek a kettıs plombálhatóság követelményének. Névleges feszültség: Névleges frekvencia: Névleges áram: Kábelfogadás: 400/230 V, 3 fázis + PEN 50 Hz max. 80 A 3F + PEN / 3F + N + PE A fogyasztásmérı szekrények alapkivitelben 2-3 db max. 50 mm 2 keresztmetszető földkábel fogadására alkalmasak. A méretlen kábel típustól függıen sorkapocsra vagy biztosítóaljzatra, a mért, fogyasztói fıvezeték sorkapocsra köthetı be. Nagyobb keresztmetszető kábelek fogadása az alapkivitel módosításával megoldható. Típusjel a beépített készülékekkel és a szekrénytípussal: Jelmagyarázat: M - - Gyártó: J Jean Müller Mérıszekrény Típusváltozat: Nincs bető egy mérıhelyes D két mérıhelyes DI két mérıhelyes, iker CS csatlakozó dugaszoló aljzatokkal CSD két mérıhelyes, csatlakozó dugaszoló aljzatokkal pl.: JMD 160 B (Jean Müller, két mérıhelyes, biztosítóaljzattal) B biztosítóaljzat Szekrénytípus 140,160 (szekrénymagasság) Alkalmazott szekrények A szekrények a németországi JEAN MÜLLER GmbH által gyártott HAS 1420 és KVS/222 szekrénycsalád típusai. A fı méretek a mellékelt táblázatban és a típuslapokon láthatóak. A szekrények a gyártó által bizonylatolt anyagú és mőszaki tulajdonságú, a külsı hatásoknak (UV-sugárzás, elektromosság, hı, víz, mechanikai behatások stb.) ellenálló, FS jelő (DIN szerint) üvegszál erısítéső poliészterbıl készülnek. Színük világosszürke, RAL Védettségük: IP 44. 2

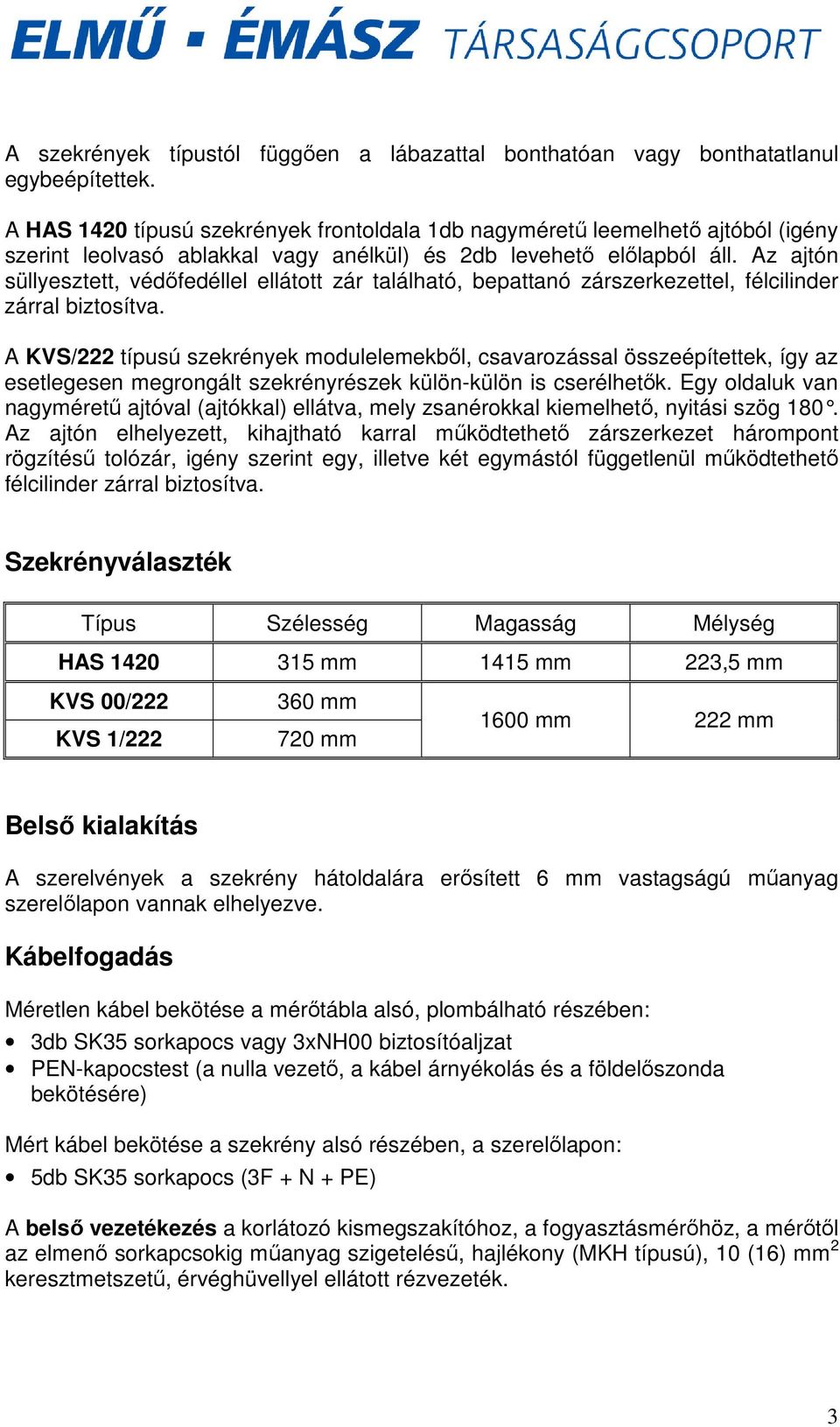

3 A szekrények típustól függıen a lábazattal bonthatóan vagy bonthatatlanul egybeépítettek. A HAS 1420 típusú szekrények frontoldala 1db nagymérető leemelhetı ajtóból (igény szerint leolvasó ablakkal vagy anélkül) és 2db levehetı elılapból áll. Az ajtón süllyesztett, védıfedéllel ellátott zár található, bepattanó zárszerkezettel, félcilinder zárral biztosítva. A KVS/222 típusú szekrények modulelemekbıl, csavarozással összeépítettek, így az esetlegesen megrongált szekrényrészek külön-külön is cserélhetık. Egy oldaluk van nagymérető ajtóval (ajtókkal) ellátva, mely zsanérokkal kiemelhetı, nyitási szög 180. Az ajtón elhelyezett, kihajtható karral mőködtethetı zárszerkezet hárompont rögzítéső tolózár, igény szerint egy, illetve két egymástól függetlenül mőködtethetı félcilinder zárral biztosítva. Szekrényválaszték Típus Szélesség Magasság Mélység HAS mm 1415 mm 223,5 mm KVS 00/222 KVS 1/ mm 720 mm 1600 mm 222 mm Belsı kialakítás A szerelvények a szekrény hátoldalára erısített 6 mm vastagságú mőanyag szerelılapon vannak elhelyezve. Kábelfogadás Méretlen kábel bekötése a mérıtábla alsó, plombálható részében: 3db SK35 sorkapocs vagy 3xNH00 biztosítóaljzat PEN-kapocstest (a nulla vezetı, a kábel árnyékolás és a földelıszonda bekötésére) Mért kábel bekötése a szekrény alsó részében, a szerelılapon: 5db SK35 sorkapocs (3F + N + PE) A belsı vezetékezés a korlátozó kismegszakítóhoz, a fogyasztásmérıhöz, a mérıtıl az elmenı sorkapcsokig mőanyag szigeteléső, hajlékony (MKH típusú), 10 (16) mm 2 keresztmetszető, érvéghüvellyel ellátott rézvezeték. 3

4 Az igényelt villám- és túlfeszültségvédelmi készülék méretlen áramköri elhelyezés esetén a mérıtábla plombálható burkolata alatt, mért áramköri elhelyezés esetén a szerelıpanelon található. Mérıhely Az egy- és háromfázisú fogyasztásmérı elhelyezésére az átlátszó burkolattal felszerelt mérıtábla szolgál, fogyasztásmérı rögzítı keresztsínnel, korlátozó kismegszakító tartóval, kábelfogadó résszel. Itt helyezhetı el a betáp. sorkapocs, a biztosítóaljzat, a méretlen hálózati villám- és túlfeszültség levezetı, valamint vezérelt mérésnél HF-vevı. Anyaga mőanyag, mérete: 200 x 715 mm Telepítés, helyszíni szerelés Az önállóan telepíthetı, szabadtéri fogyasztásmérı szekrényeknél alkalmazott telepítési- és szerelési elıírások azonosak, betartásuk lényeges. Helykiválasztás szempontjai: A szekrényt olyan helyen célszerő elhelyezni, ahol, a közlekedési káreseteknek a legkevésbé van kitéve, valamint a létesítési- és kezelési szempontból a körülmények a lehetı legkedvezıbbek. Miután a szekrény csak egy oldalán van ajtóval ellátva, célszerő védetten, az épületfalak vagy egyéb, mechanikai védelmet nyújtó objektumok mellett elhelyezni. A szekrény betonalapozást nem igényel. A szekrényt a kábelfektetéssel egy idıben, vagy azt követıen célszerő telepíteni. A kábelárokhoz illeszkedıen, a szekrény méretéhez igazodó (KVS 00/222 esetén kb. 40x30 cm alapterülető), minimum 70 cm mély gödröt kell készíteni, majd a szekrényt a rajta feltüntetett jelölésig függılegesen behelyezni. A szekrény és/vagy a lábazat mellsı, ajtó alatti takaróelemei az ajtó levétele után, felülrıl lefelé haladva leemelhetıek, illetve lecsavarozhatók. A kábelek bekötése és rögzítése után a mellsı takaróelemek fordított sorrendben visszahelyezhetık, az ajtó feltehetı. Ezt követıen a kitermelt talajt felhasználva, rétegesen tömörítve kell a szekrény stabil rögzítését elérni, közben vízmértékkel a függıleges beállítást ellenırizni. A szekrény anyaga elviseli az aszfaltozás okozta hı- és vegyi hatásokat, így a környezet aszfaltburkolása nem okoz problémát. Ilyen esetben azonban a szekrénytıl kifelé kismértékő lejtést kell kialakítani, hogy a csapadék a szekrény tövében ne győljön össze. 4

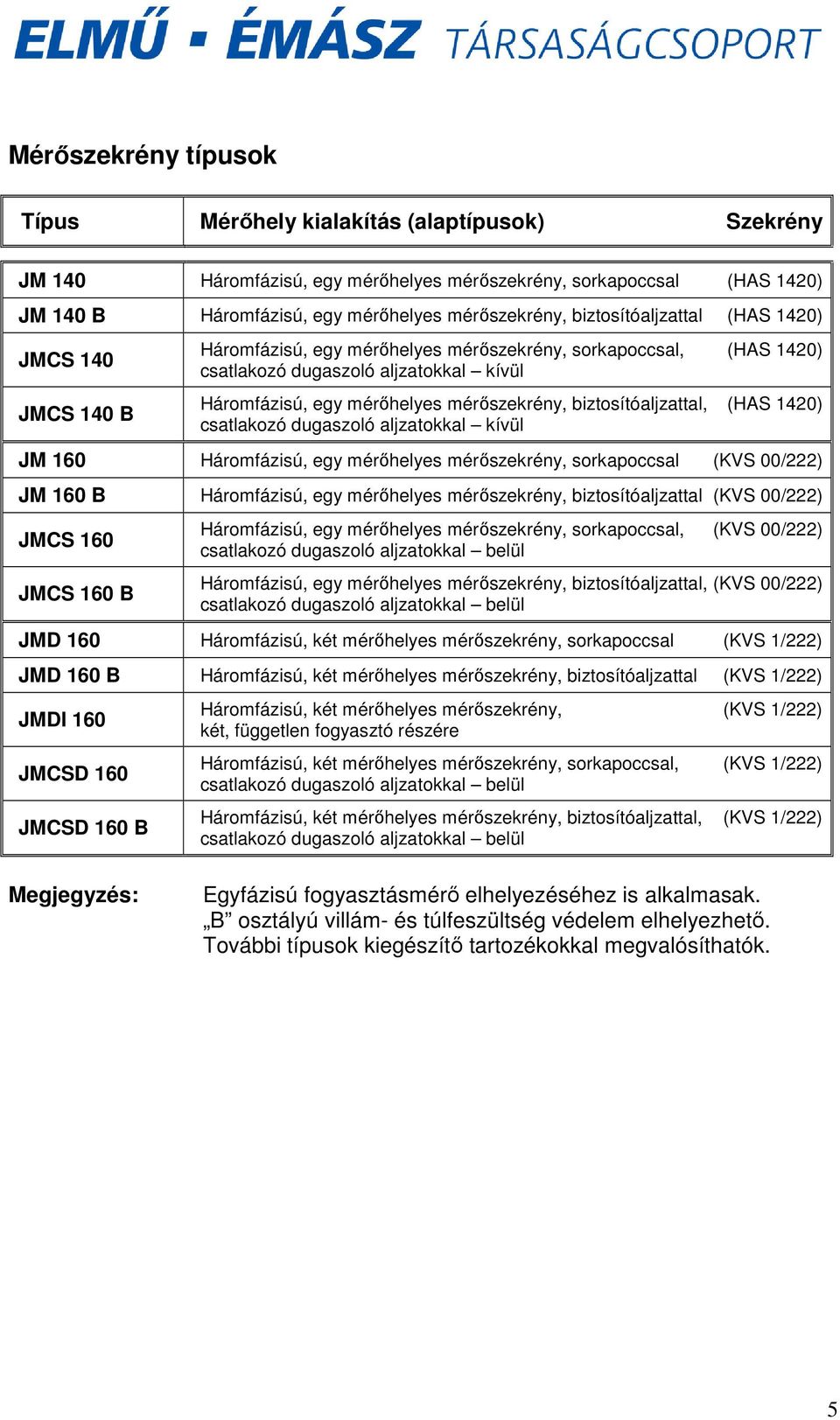

5 Mérıszekrény típusok Típus Mérıhely kialakítás (alaptípusok) Szekrény JM 140 Háromfázisú, egy mérıhelyes mérıszekrény, sorkapoccsal (HAS 1420) JM 140 B Háromfázisú, egy mérıhelyes mérıszekrény, biztosítóaljzattal (HAS 1420) JMCS 140 JMCS 140 B Háromfázisú, egy mérıhelyes mérıszekrény, sorkapoccsal, (HAS 1420) csatlakozó dugaszoló aljzatokkal kívül Háromfázisú, egy mérıhelyes mérıszekrény, biztosítóaljzattal, (HAS 1420) csatlakozó dugaszoló aljzatokkal kívül JM 160 Háromfázisú, egy mérıhelyes mérıszekrény, sorkapoccsal (KVS 00/222) JM 160 B Háromfázisú, egy mérıhelyes mérıszekrény, biztosítóaljzattal (KVS 00/222) JMCS 160 JMCS 160 B Háromfázisú, egy mérıhelyes mérıszekrény, sorkapoccsal, (KVS 00/222) Háromfázisú, egy mérıhelyes mérıszekrény, biztosítóaljzattal, (KVS 00/222) JMD 160 Háromfázisú, két mérıhelyes mérıszekrény, sorkapoccsal (KVS 1/222) JMD 160 B Háromfázisú, két mérıhelyes mérıszekrény, biztosítóaljzattal (KVS 1/222) JMDI 160 JMCSD 160 JMCSD 160 B Háromfázisú, két mérıhelyes mérıszekrény, (KVS 1/222) két, független fogyasztó részére Háromfázisú, két mérıhelyes mérıszekrény, sorkapoccsal, (KVS 1/222) Háromfázisú, két mérıhelyes mérıszekrény, biztosítóaljzattal, (KVS 1/222) Megjegyzés: Egyfázisú fogyasztásmérı elhelyezéséhez is alkalmasak. B osztályú villám- és túlfeszültség védelem elhelyezhetı. További típusok kiegészítı tartozékokkal megvalósíthatók. 5

6 6
