Pegasus F2 N 2S. Gáztüzeléső, elektronikus gyújtású és lángırzéső öntöttvas tagos gázkazánok

Átírás

1 Pegasus F2 N 2S Gáztüzeléső, elektronikus gyújtású és lángırzéső öntöttvas tagos gázkazánok Használati kezelési utasítás, gépkönyv Modell: Magyarországi képviselı és forgalmazó: Két Kör Kft Biatorbágy, Felvég u. 3. Tel/fax: (23) , info@ketkorkft.hu., honlap:

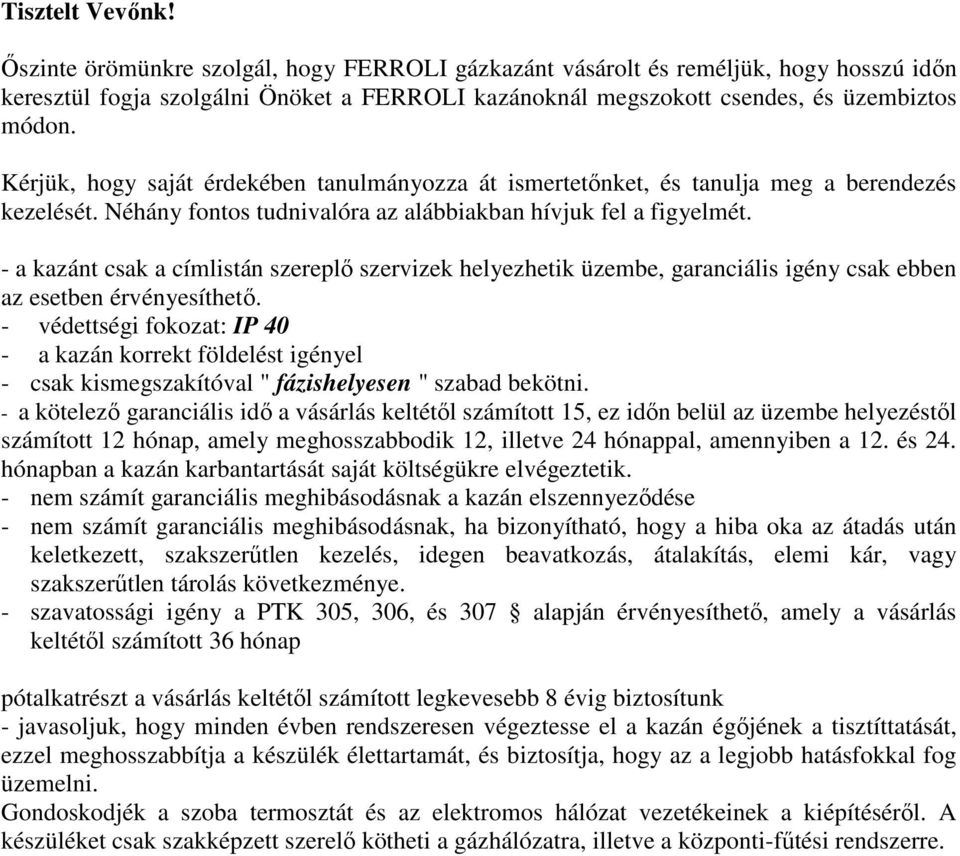

2 Tisztelt Vevınk! İszinte örömünkre szolgál, hogy FERROLI gázkazánt vásárolt és reméljük, hogy hosszú idın keresztül fogja szolgálni Önöket a FERROLI kazánoknál megszokott csendes, és üzembiztos módon. Kérjük, hogy saját érdekében tanulmányozza át ismertetınket, és tanulja meg a berendezés kezelését. Néhány fontos tudnivalóra az alábbiakban hívjuk fel a figyelmét. - a kazánt csak a címlistán szereplı szervizek helyezhetik üzembe, garanciális igény csak ebben az esetben érvényesíthetı. - védettségi fokozat: IP 40 - a kazán korrekt földelést igényel - csak kismegszakítóval " fázishelyesen " szabad bekötni. - a kötelezı garanciális idı a vásárlás keltétıl számított 15, ez idın belül az üzembe helyezéstıl számított 12 hónap, amely meghosszabbodik 12, illetve 24 hónappal, amennyiben a 12. és 24. hónapban a kazán karbantartását saját költségükre elvégeztetik. - nem számít garanciális meghibásodásnak a kazán elszennyezıdése - nem számít garanciális meghibásodásnak, ha bizonyítható, hogy a hiba oka az átadás után keletkezett, szakszerőtlen kezelés, idegen beavatkozás, átalakítás, elemi kár, vagy szakszerőtlen tárolás következménye. - szavatossági igény a PTK 305, 306, és 307 alapján érvényesíthetı, amely a vásárlás keltétıl számított 36 hónap pótalkatrészt a vásárlás keltétıl számított legkevesebb 8 évig biztosítunk - javasoljuk, hogy minden évben rendszeresen végeztesse el a kazán égıjének a tisztíttatását, ezzel meghosszabbítja a készülék élettartamát, és biztosítja, hogy az a legjobb hatásfokkal fog üzemelni. Gondoskodjék a szoba termosztát és az elektromos hálózat vezetékeinek a kiépítésérıl. A készüléket csak szakképzett szerelı kötheti a gázhálózatra, illetve a központi-főtési rendszerre.

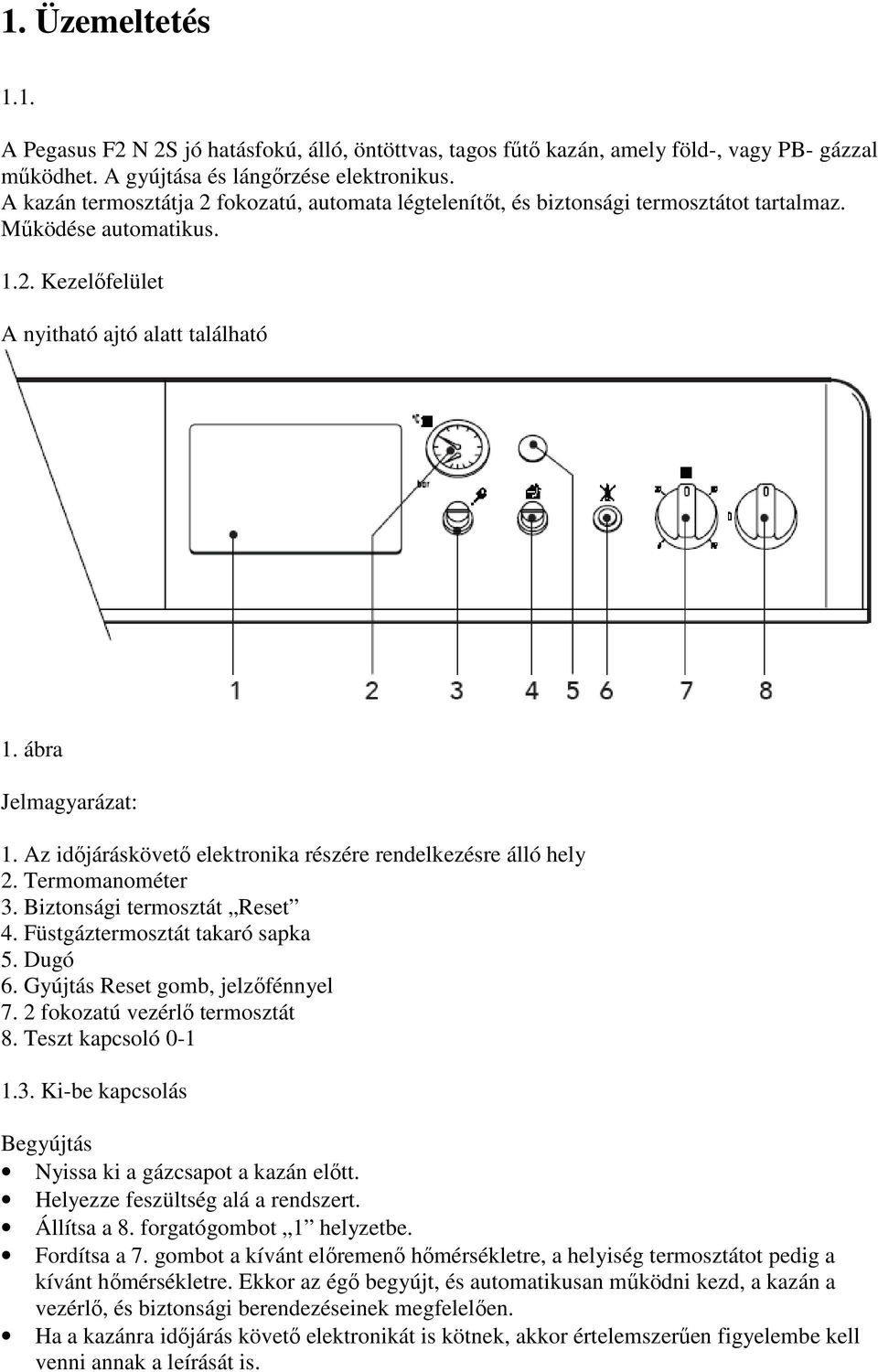

3 1. Üzemeltetés 1.1. A Pegasus F2 N 2S jó hatásfokú, álló, öntöttvas, tagos főtı kazán, amely föld-, vagy PB- gázzal mőködhet. A gyújtása és lángırzése elektronikus. A kazán termosztátja 2 fokozatú, automata légtelenítıt, és biztonsági termosztátot tartalmaz. Mőködése automatikus Kezelıfelület A nyitható ajtó alatt található 1. ábra Jelmagyarázat: 1. Az idıjáráskövetı elektronika részére rendelkezésre álló hely 2. Termomanométer 3. Biztonsági termosztát Reset 4. Füstgáztermosztát takaró sapka 5. Dugó 6. Gyújtás Reset gomb, jelzıfénnyel 7. 2 fokozatú vezérlı termosztát 8. Teszt kapcsoló Ki-be kapcsolás Begyújtás Nyissa ki a gázcsapot a kazán elıtt. Helyezze feszültség alá a rendszert. Állítsa a 8. forgatógombot 1 helyzetbe. Fordítsa a 7. gombot a kívánt elıremenı hımérsékletre, a helyiség termosztátot pedig a kívánt hımérsékletre. Ekkor az égı begyújt, és automatikusan mőködni kezd, a kazán a vezérlı, és biztonsági berendezéseinek megfelelıen. Ha a kazánra idıjárás követı elektronikát is kötnek, akkor értelemszerően figyelembe kell venni annak a leírását is.

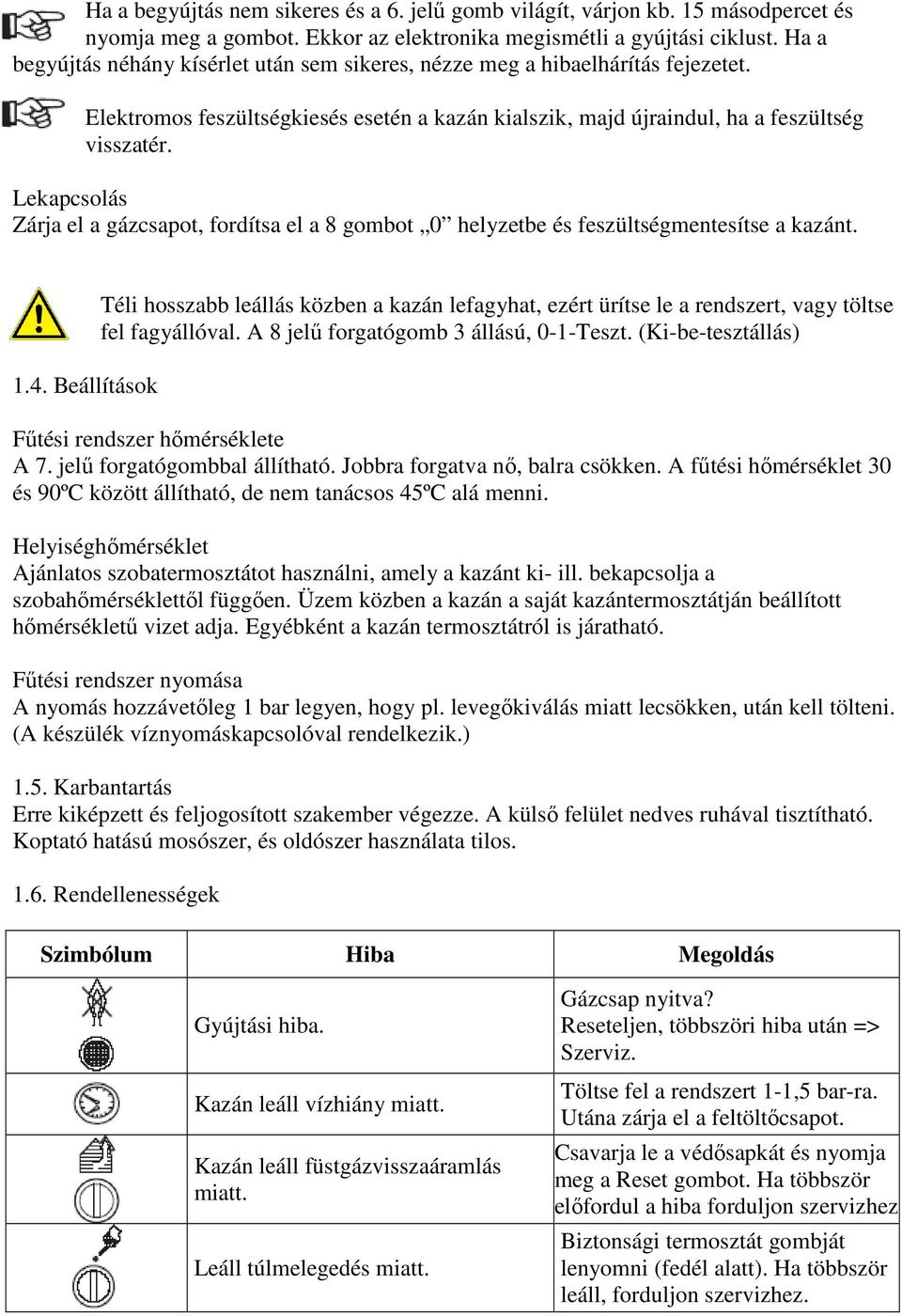

4 Ha a begyújtás nem sikeres és a 6. jelő gomb világít, várjon kb. 15 másodpercet és nyomja meg a gombot. Ekkor az elektronika megismétli a gyújtási ciklust. Ha a begyújtás néhány kísérlet után sem sikeres, nézze meg a hibaelhárítás fejezetet. Elektromos feszültségkiesés esetén a kazán kialszik, majd újraindul, ha a feszültség visszatér. Lekapcsolás Zárja el a gázcsapot, fordítsa el a 8 gombot 0 helyzetbe és feszültségmentesítse a kazánt Beállítások Téli hosszabb leállás közben a kazán lefagyhat, ezért ürítse le a rendszert, vagy töltse fel fagyállóval. A 8 jelő forgatógomb 3 állású, 0-1-Teszt. (Ki-be-tesztállás) Főtési rendszer hımérséklete A 7. jelő forgatógombbal állítható. Jobbra forgatva nı, balra csökken. A főtési hımérséklet 30 és 90ºC között állítható, de nem tanácsos 45ºC alá menni. Helyiséghımérséklet Ajánlatos szobatermosztátot használni, amely a kazánt ki- ill. bekapcsolja a szobahımérséklettıl függıen. Üzem közben a kazán a saját kazántermosztátján beállított hımérséklető vizet adja. Egyébként a kazán termosztátról is járatható. Főtési rendszer nyomása A nyomás hozzávetıleg 1 bar legyen, hogy pl. levegıkiválás miatt lecsökken, után kell tölteni. (A készülék víznyomáskapcsolóval rendelkezik.) 1.5. Karbantartás Erre kiképzett és feljogosított szakember végezze. A külsı felület nedves ruhával tisztítható. Koptató hatású mosószer, és oldószer használata tilos Rendellenességek Szimbólum Hiba Megoldás Gyújtási hiba. Kazán leáll vízhiány miatt. Kazán leáll füstgázvisszaáramlás miatt. Leáll túlmelegedés miatt. Gázcsap nyitva? Reseteljen, többszöri hiba után => Szerviz. Töltse fel a rendszert 1-1,5 bar-ra. Utána zárja el a feltöltıcsapot. Csavarja le a védısapkát és nyomja meg a Reset gombot. Ha többször elıfordul a hiba forduljon szervizhez Biztonsági termosztát gombját lenyomni (fedél alatt). Ha többször leáll, forduljon szervizhez.

5 2. Beszerelés 2.1. A beépítés a jóváhagyott terv alapján szakember végezze a hatályos elıírások figyelembe vételével Telepítés helye Nyílt égésterő kazán, ezért csak megfelelıen szellızött helyen telepíthetı. A kazán közelében nem lehet éghetı anyag és korróziót okozó gáznemő anyag. A helyiség legyen száraz, fagymentes. A javításhoz megfelelı szabad helyet kell hagyni Csıvezeték A rendszert úgy kell kialakítani, hogy ne keletkezzenek légzsákok, és ne induljon be gravitációs áramlás. Az elıremenı és a visszatérı hımérséklet különbsége ne legyen több mint 20ºC. A csıvezeték nem lehet földelés. Üzembe helyezés elıtt át kell mosni a rendszert. Ajánlatos a kazánnak a főtési rendszerbıl való leválasztására elzáró szerelvényeket beépíteni. A csatlakozásokat úgy kell megoldani, hogy a vezeték ne feszüljön! Vízminıség Ha a vízkeménység 25 francia keménységi foknál több, akkor ajánlatos a rendszert kezelt vízzel feltölteni. A vízkılerakódás rontja a hıátbocsátást, túlmelegedést okoz. Az ebbıl adódó hiba nem garanciális! Ajánlatos az utántöltéshez is kezelt vizet használni! Feltöltés

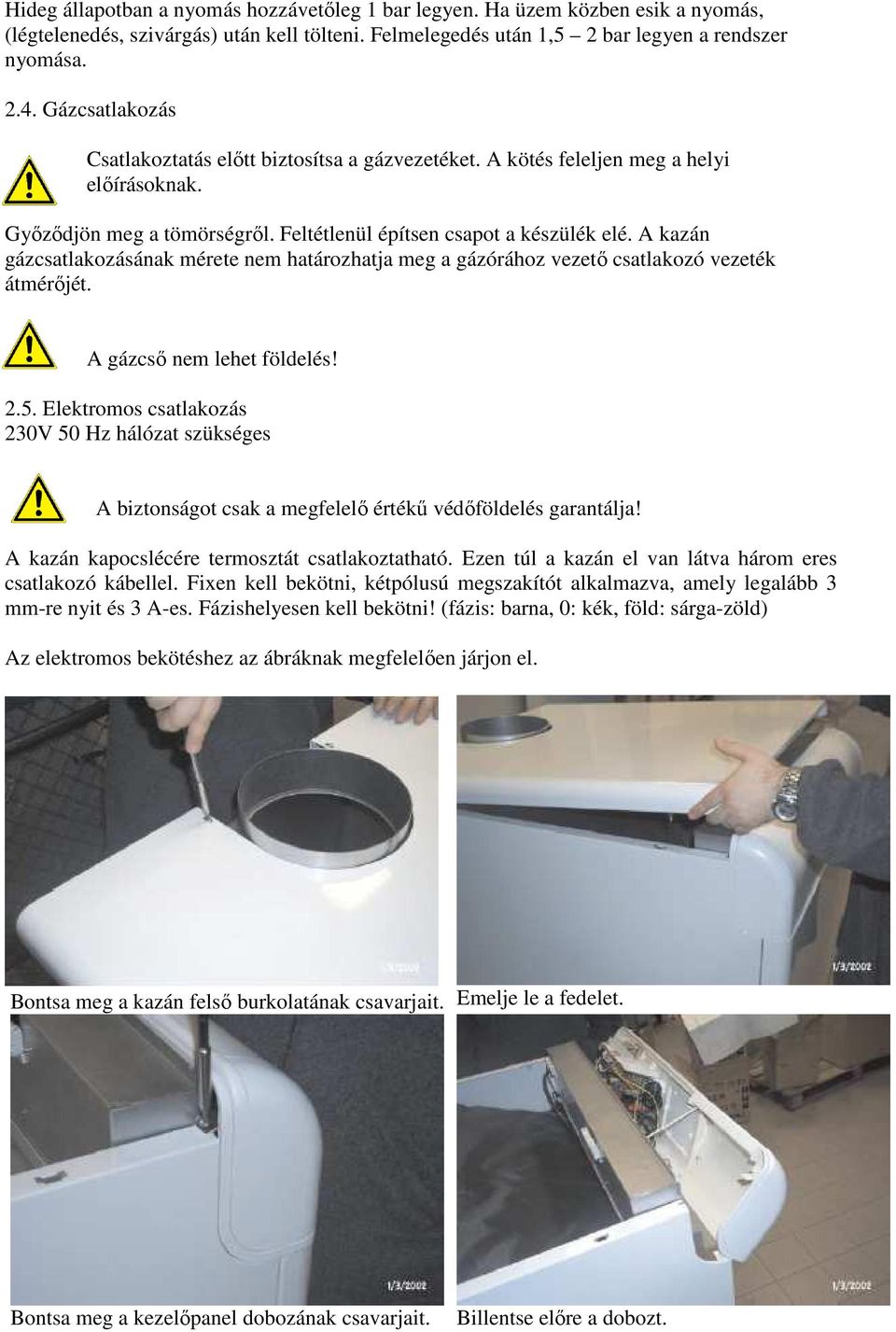

6 Hideg állapotban a nyomás hozzávetıleg 1 bar legyen. Ha üzem közben esik a nyomás, (légtelenedés, szivárgás) után kell tölteni. Felmelegedés után 1,5 2 bar legyen a rendszer nyomása Gázcsatlakozás Csatlakoztatás elıtt biztosítsa a gázvezetéket. A kötés feleljen meg a helyi elıírásoknak. Gyızıdjön meg a tömörségrıl. Feltétlenül építsen csapot a készülék elé. A kazán gázcsatlakozásának mérete nem határozhatja meg a gázórához vezetı csatlakozó vezeték átmérıjét. A gázcsı nem lehet földelés! 2.5. Elektromos csatlakozás 230V 50 Hz hálózat szükséges A biztonságot csak a megfelelı értékő védıföldelés garantálja! A kazán kapocslécére termosztát csatlakoztatható. Ezen túl a kazán el van látva három eres csatlakozó kábellel. Fixen kell bekötni, kétpólusú megszakítót alkalmazva, amely legalább 3 mm-re nyit és 3 A-es. Fázishelyesen kell bekötni! (fázis: barna, 0: kék, föld: sárga-zöld) Az elektromos bekötéshez az ábráknak megfelelıen járjon el. Bontsa meg a kazán felsı burkolatának csavarjait. Emelje le a fedelet. Bontsa meg a kezelıpanel dobozának csavarjait. Billentse elıre a dobozt.

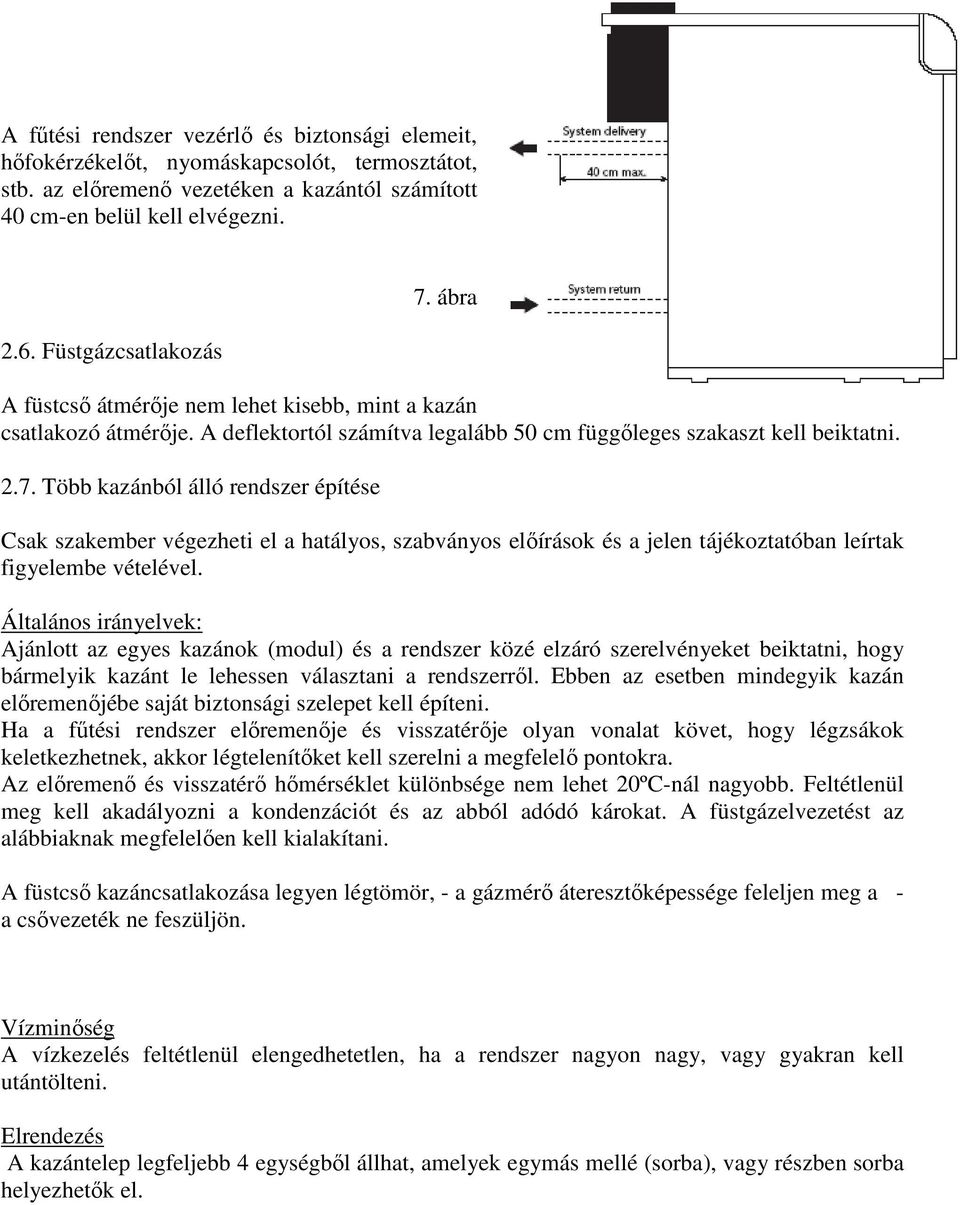

7 A főtési rendszer vezérlı és biztonsági elemeit, hıfokérzékelıt, nyomáskapcsolót, termosztátot, stb. az elıremenı vezetéken a kazántól számított 40 cm-en belül kell elvégezni Füstgázcsatlakozás 7. ábra A füstcsı átmérıje nem lehet kisebb, mint a kazán csatlakozó átmérıje. A deflektortól számítva legalább 50 cm függıleges szakaszt kell beiktatni Több kazánból álló rendszer építése Csak szakember végezheti el a hatályos, szabványos elıírások és a jelen tájékoztatóban leírtak figyelembe vételével. Általános irányelvek: Ajánlott az egyes kazánok (modul) és a rendszer közé elzáró szerelvényeket beiktatni, hogy bármelyik kazánt le lehessen választani a rendszerrıl. Ebben az esetben mindegyik kazán elıremenıjébe saját biztonsági szelepet kell építeni. Ha a főtési rendszer elıremenıje és visszatérıje olyan vonalat követ, hogy légzsákok keletkezhetnek, akkor légtelenítıket kell szerelni a megfelelı pontokra. Az elıremenı és visszatérı hımérséklet különbsége nem lehet 20ºC-nál nagyobb. Feltétlenül meg kell akadályozni a kondenzációt és az abból adódó károkat. A füstgázelvezetést az alábbiaknak megfelelıen kell kialakítani. A füstcsı kazáncsatlakozása legyen légtömör, - a gázmérı áteresztıképessége feleljen meg a - a csıvezeték ne feszüljön. Vízminıség A vízkezelés feltétlenül elengedhetetlen, ha a rendszer nagyon nagy, vagy gyakran kell utántölteni. Elrendezés A kazántelep legfeljebb 4 egységbıl állhat, amelyek egymás mellé (sorba), vagy részben sorba helyezhetık el.

8

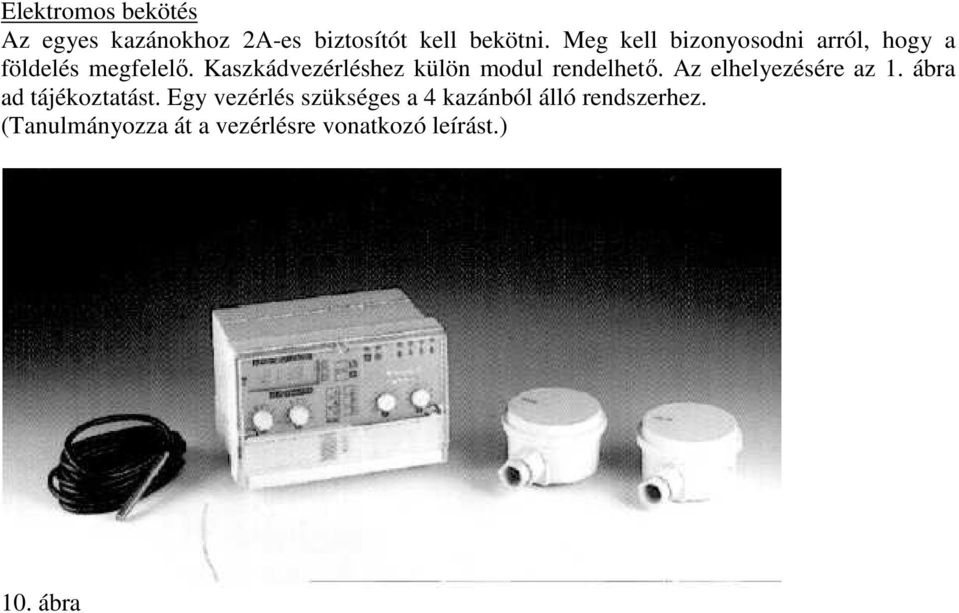

9 Elektromos bekötés Az egyes kazánokhoz 2A-es biztosítót kell bekötni. Meg kell bizonyosodni arról, hogy a földelés megfelelı. Kaszkádvezérléshez külön modul rendelhetı. Az elhelyezésére az 1. ábra ad tájékoztatást. Egy vezérlés szükséges a 4 kazánból álló rendszerhez. (Tanulmányozza át a vezérlésre vonatkozó leírást.) 10. ábra

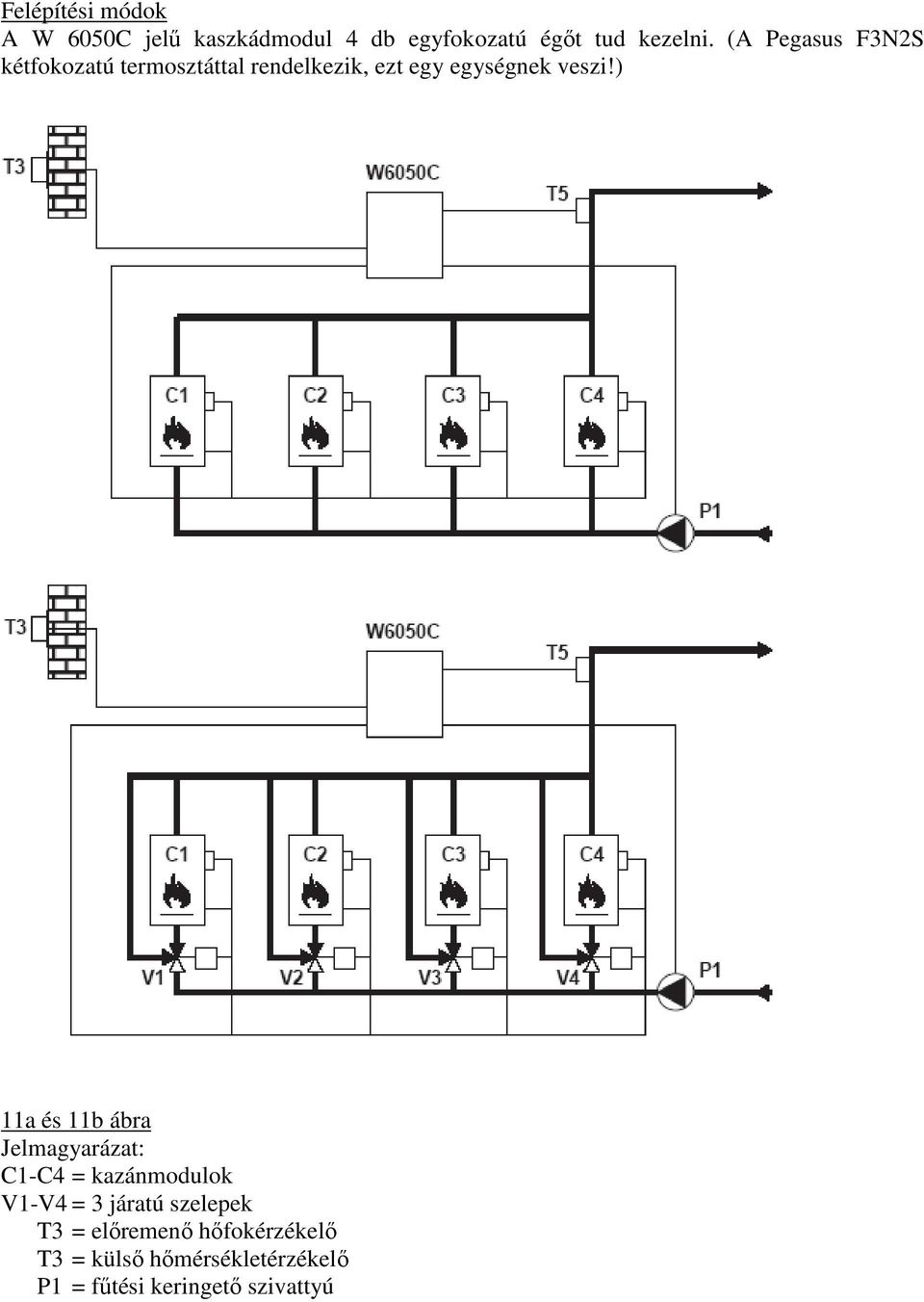

10 Felépítési módok A W 6050C jelő kaszkádmodul 4 db egyfokozatú égıt tud kezelni. (A Pegasus F3N2S kétfokozatú termosztáttal rendelkezik, ezt egy egységnek veszi!) 11a és 11b ábra Jelmagyarázat: C1-C4 = kazánmodulok V1-V4 = 3 járatú szelepek T3 = elıremenı hıfokérzékelı T3 = külsı hımérsékletérzékelı P1 = főtési keringetı szivattyú

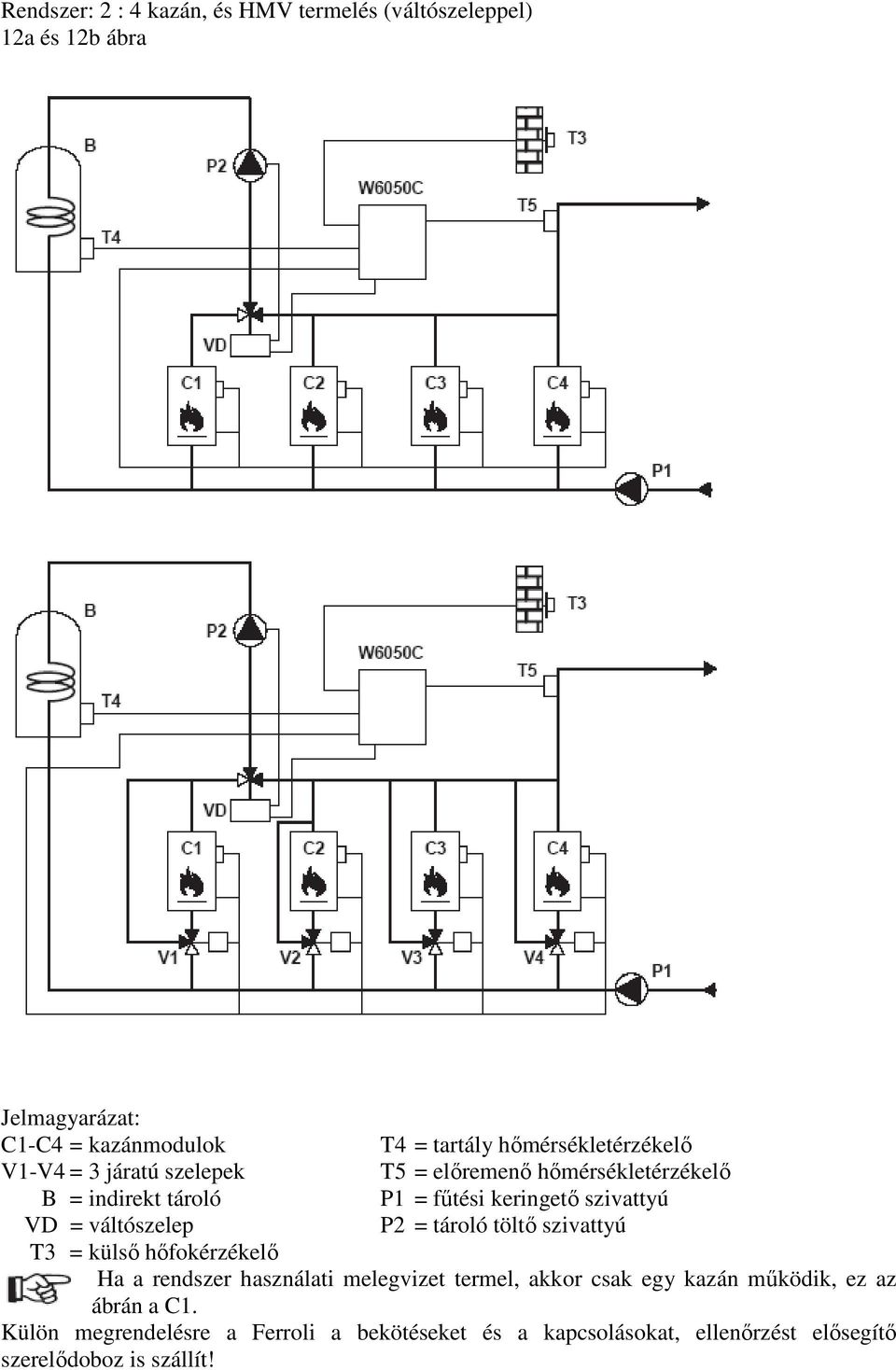

11 Rendszer: 2 : 4 kazán, és HMV termelés (váltószeleppel) 12a és 12b ábra Jelmagyarázat: C1-C4 = kazánmodulok T4 = tartály hımérsékletérzékelı V1-V4 = 3 járatú szelepek T5 = elıremenı hımérsékletérzékelı B = indirekt tároló P1 = főtési keringetı szivattyú VD = váltószelep P2 = tároló töltı szivattyú T3 = külsı hıfokérzékelı Ha a rendszer használati melegvizet termel, akkor csak egy kazán mőködik, ez az ábrán a C1. Külön megrendelésre a Ferroli a bekötéseket és a kapcsolásokat, ellenırzést elısegítı szerelıdoboz is szállít!

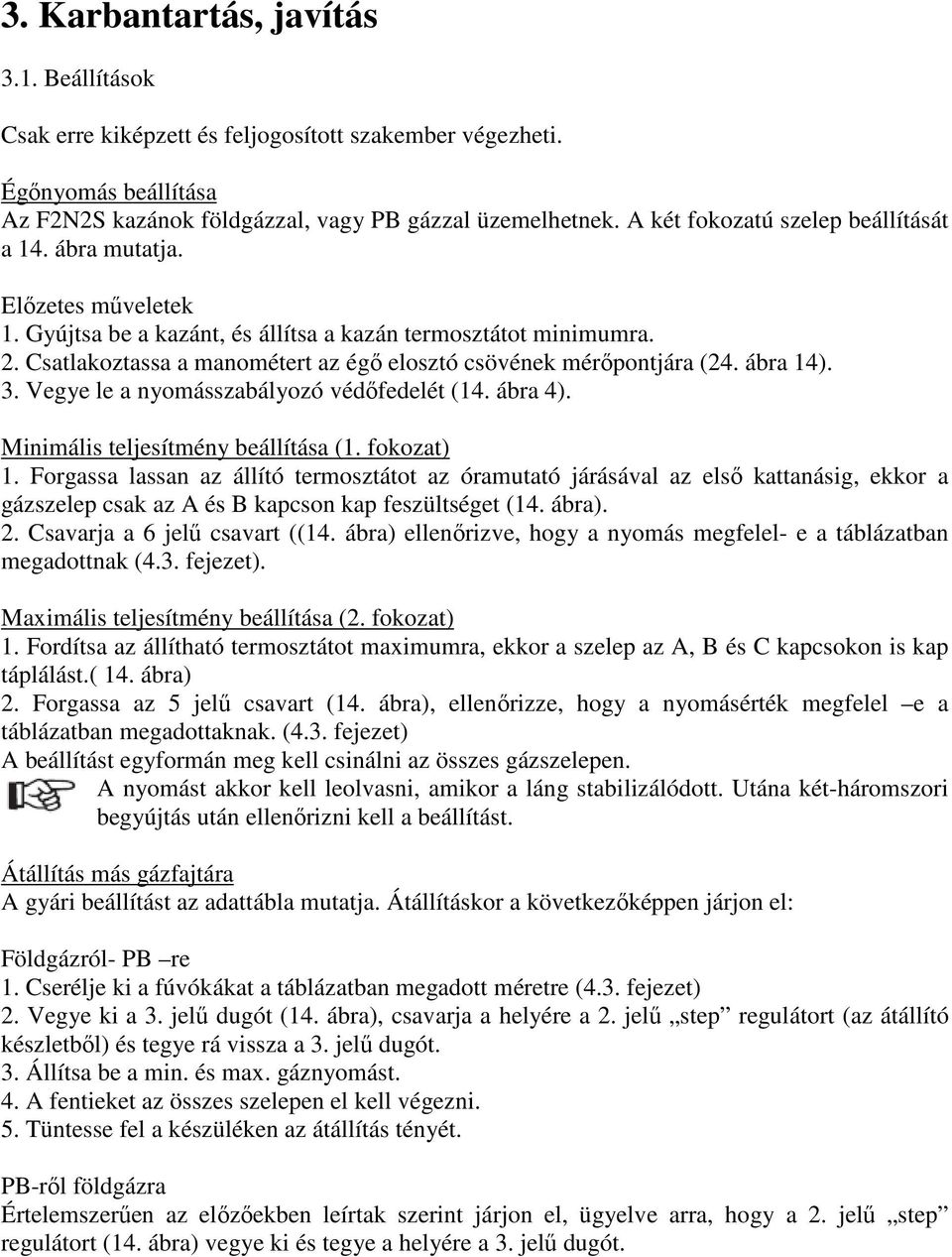

12 3. Karbantartás, javítás 3.1. Beállítások Csak erre kiképzett és feljogosított szakember végezheti. Égınyomás beállítása Az F2N2S kazánok földgázzal, vagy PB gázzal üzemelhetnek. A két fokozatú szelep beállítását a 14. ábra mutatja. Elızetes mőveletek 1. Gyújtsa be a kazánt, és állítsa a kazán termosztátot minimumra. 2. Csatlakoztassa a manométert az égı elosztó csövének mérıpontjára (24. ábra 14). 3. Vegye le a nyomásszabályozó védıfedelét (14. ábra 4). Minimális teljesítmény beállítása (1. fokozat) 1. Forgassa lassan az állító termosztátot az óramutató járásával az elsı kattanásig, ekkor a gázszelep csak az A és B kapcson kap feszültséget (14. ábra). 2. Csavarja a 6 jelő csavart ((14. ábra) ellenırizve, hogy a nyomás megfelel- e a táblázatban megadottnak (4.3. fejezet). Maximális teljesítmény beállítása (2. fokozat) 1. Fordítsa az állítható termosztátot maximumra, ekkor a szelep az A, B és C kapcsokon is kap táplálást.( 14. ábra) 2. Forgassa az 5 jelő csavart (14. ábra), ellenırizze, hogy a nyomásérték megfelel e a táblázatban megadottaknak. (4.3. fejezet) A beállítást egyformán meg kell csinálni az összes gázszelepen. A nyomást akkor kell leolvasni, amikor a láng stabilizálódott. Utána két-háromszori begyújtás után ellenırizni kell a beállítást. Átállítás más gázfajtára A gyári beállítást az adattábla mutatja. Átállításkor a következıképpen járjon el: Földgázról- PB re 1. Cserélje ki a fúvókákat a táblázatban megadott méretre (4.3. fejezet) 2. Vegye ki a 3. jelő dugót (14. ábra), csavarja a helyére a 2. jelő step regulátort (az átállító készletbıl) és tegye rá vissza a 3. jelő dugót. 3. Állítsa be a min. és max. gáznyomást. 4. A fentieket az összes szelepen el kell végezni. 5. Tüntesse fel a készüléken az átállítás tényét. PB-rıl földgázra Értelemszerően az elızıekben leírtak szerint járjon el, ügyelve arra, hogy a 2. jelő step regulátort (14. ábra) vegye ki és tegye a helyére a 3. jelő dugót.

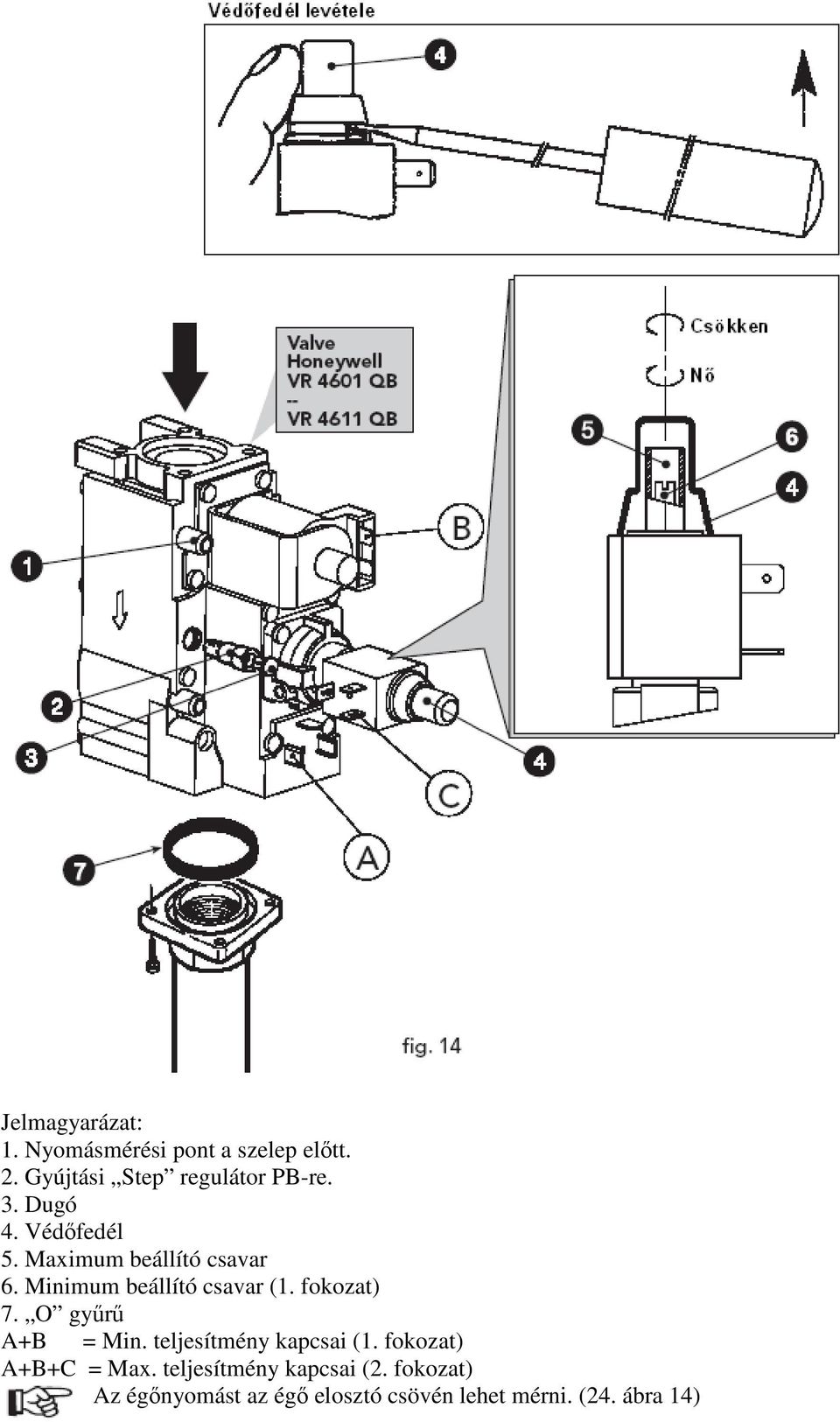

13 Jelmagyarázat: 1. Nyomásmérési pont a szelep elıtt. 2. Gyújtási Step regulátor PB-re. 3. Dugó 4. Védıfedél 5. Maximum beállító csavar 6. Minimum beállító csavar (1. fokozat) 7. O győrő A+B = Min. teljesítmény kapcsai (1. fokozat) A+B+C = Max. teljesítmény kapcsai (2. fokozat) Az égınyomást az égı elosztó csövén lehet mérni. (24. ábra 14)

14 3.2. Üzembehelyezés Csak erre kiképzett és feljogosított szakember végezze. A következı mőveleteket kell elvégezni az elsı begyújtás elıtt és a javítási munkák után újraindításkor. Begyújtás elıtt Nyissa ki az összes elzáró szerelvényt a kazán és a rendszer között. Ellenırizze a gázrendszer tömörségét. Töltse fel a főtési rendszert, és gyızıdjön meg arról, hogy lelégtelenedett! Gyızıdjön meg a következıkrıl, hogy - Nincs vízszivárgás. - Az elektromos csatlakozás korrekt. - A földelés minısége megfelelı. - A gáznyomás és mennyisége megfelelı. - Nincs éghetı anyag a kazán közelében. Begyújtás Nyissa meg a gázcsapot. Légtelenítse ki a gázvezetéket. Helyezze feszültség alá a kazánt. Kapcsolja a fıkapcsolót 1-re (7. ábra). Állítsa a 6. jelő gombot (1. ábra) 50ºC fölé, és a szobatermosztátot a kívánt értékre (ha van beszerelve). Ekkor a kazán begyújt, és automatikusan mőködni kezd. Ha a gyújtás sikertelen, és a jelzıfény kigyullad, várjon 15 másodpercet, és nyomja be a Reset gombot. Ezt követıen az elektronika megismétli a gyújtási ciklust. Ha ezután sem gyújt, nézze meg a hibaelhárítás fejezetet. Feszültség kimaradás esetén a kazán kialszik, majd újragyújt, ha a feszültség visszaáll. Ellenırzések mőködés közben Ellenırizze a gáz és vízrendszer tömörségét. Ellenırizze a feszültségelvezetést. Ellenırizze a vízkeringést. Ellenırizze, hogy a gyújtás megfelelı e (termosztát forgatásával). Ellenırizze, hogy a gázfogyasztás megfelel e a táblázatban megadottaknak (4. fejezet) Leállítás Rövid leállás: állítsa a 7. jelő forgatógombot (1. ábra) 0 állásba. Tartós leállás: állítsa a 7. jelő gombot 0-ra, zárja el a gázcsapot, feszültségmentesítse a kazánt. A téli fagyveszély elkerülése céljából (tartós üzemszünet idejére) ajánlatos leüríteni, vagy fagyállóval feltölteni a rendszert.

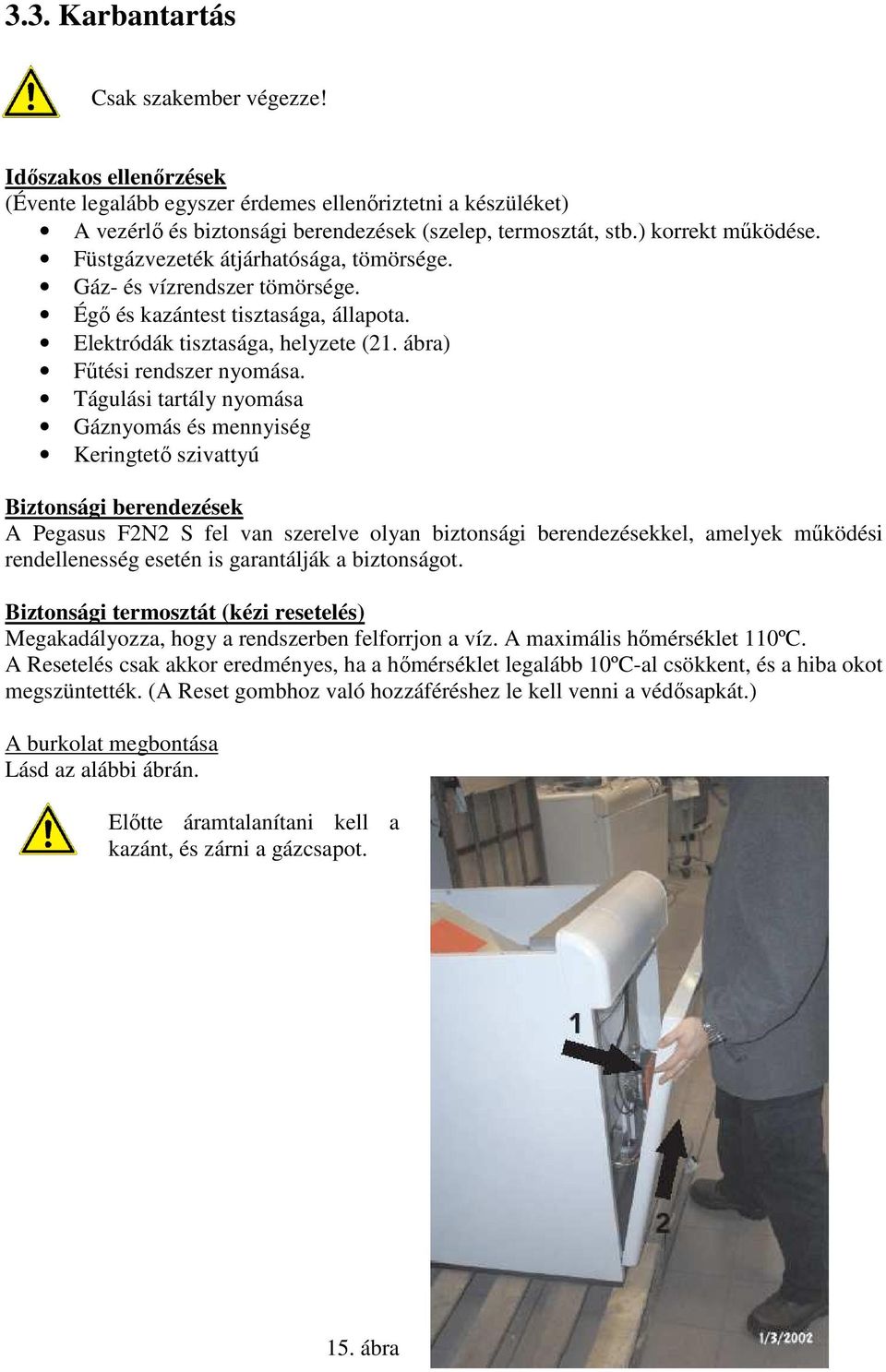

15 3.3. Karbantartás Csak szakember végezze! Idıszakos ellenırzések (Évente legalább egyszer érdemes ellenıriztetni a készüléket) A vezérlı és biztonsági berendezések (szelep, termosztát, stb.) korrekt mőködése. Füstgázvezeték átjárhatósága, tömörsége. Gáz- és vízrendszer tömörsége. Égı és kazántest tisztasága, állapota. Elektródák tisztasága, helyzete (21. ábra) Főtési rendszer nyomása. Tágulási tartály nyomása Gáznyomás és mennyiség Keringtetı szivattyú Biztonsági berendezések A Pegasus F2N2 S fel van szerelve olyan biztonsági berendezésekkel, amelyek mőködési rendellenesség esetén is garantálják a biztonságot. Biztonsági termosztát (kézi resetelés) Megakadályozza, hogy a rendszerben felforrjon a víz. A maximális hımérséklet 110ºC. A Resetelés csak akkor eredményes, ha a hımérséklet legalább 10ºC-al csökkent, és a hiba okot megszüntették. (A Reset gombhoz való hozzáféréshez le kell venni a védısapkát.) A burkolat megbontása Lásd az alábbi ábrán. Elıtte áramtalanítani kell a kazánt, és zárni a gázcsapot. 15. ábra

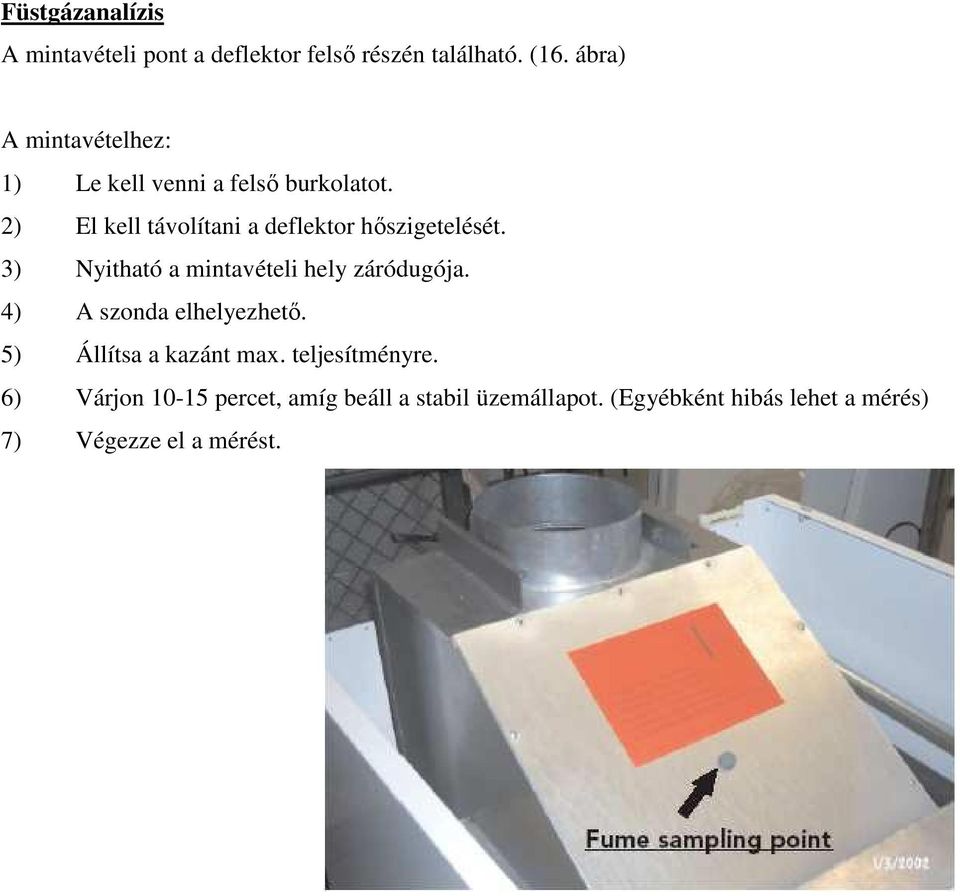

16 Füstgázanalízis A mintavételi pont a deflektor felsı részén található. (16. ábra) A mintavételhez: 1) Le kell venni a felsı burkolatot. 2) El kell távolítani a deflektor hıszigetelését. 3) Nyitható a mintavételi hely záródugója. 4) A szonda elhelyezhetı. 5) Állítsa a kazánt max. teljesítményre. 6) Várjon percet, amíg beáll a stabil üzemállapot. (Egyébként hibás lehet a mérés) 7) Végezze el a mérést.

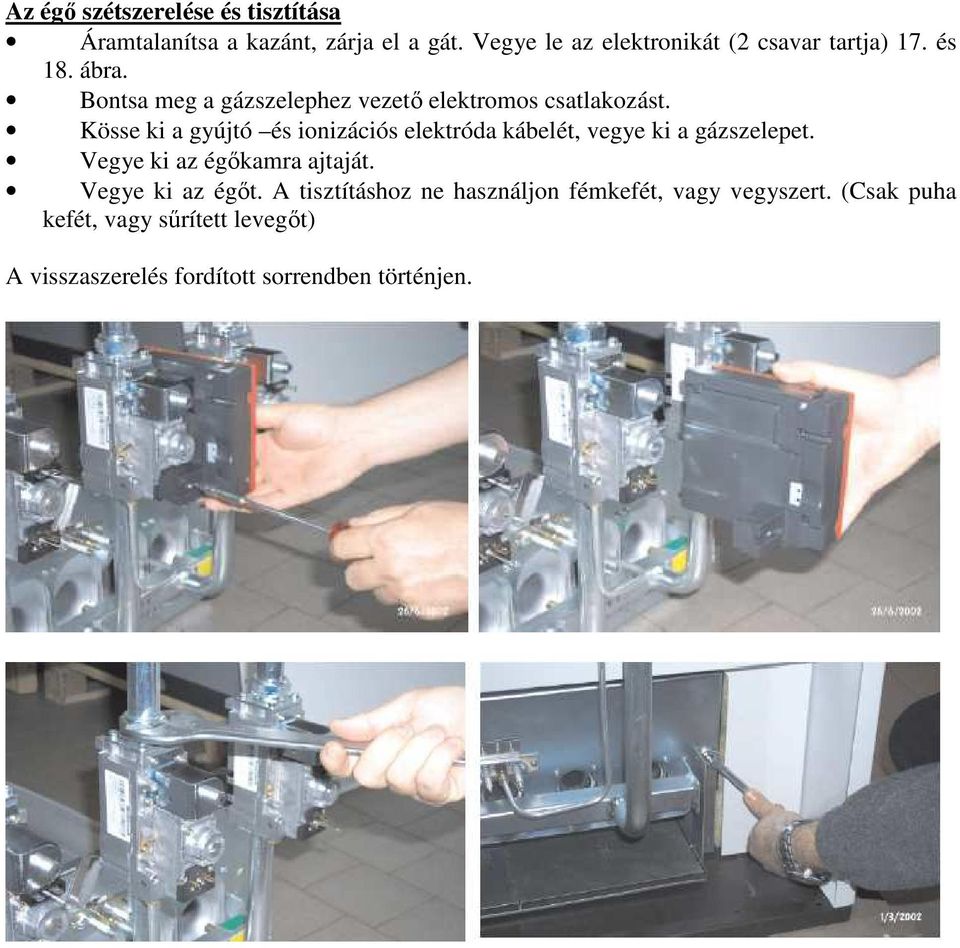

17 Az égı szétszerelése és tisztítása Áramtalanítsa a kazánt, zárja el a gát. Vegye le az elektronikát (2 csavar tartja) 17. és 18. ábra. Bontsa meg a gázszelephez vezetı elektromos csatlakozást. Kösse ki a gyújtó és ionizációs elektróda kábelét, vegye ki a gázszelepet. Vegye ki az égıkamra ajtaját. Vegye ki az égıt. A tisztításhoz ne használjon fémkefét, vagy vegyszert. (Csak puha kefét, vagy sőrített levegıt) A visszaszerelés fordított sorrendben történjen.

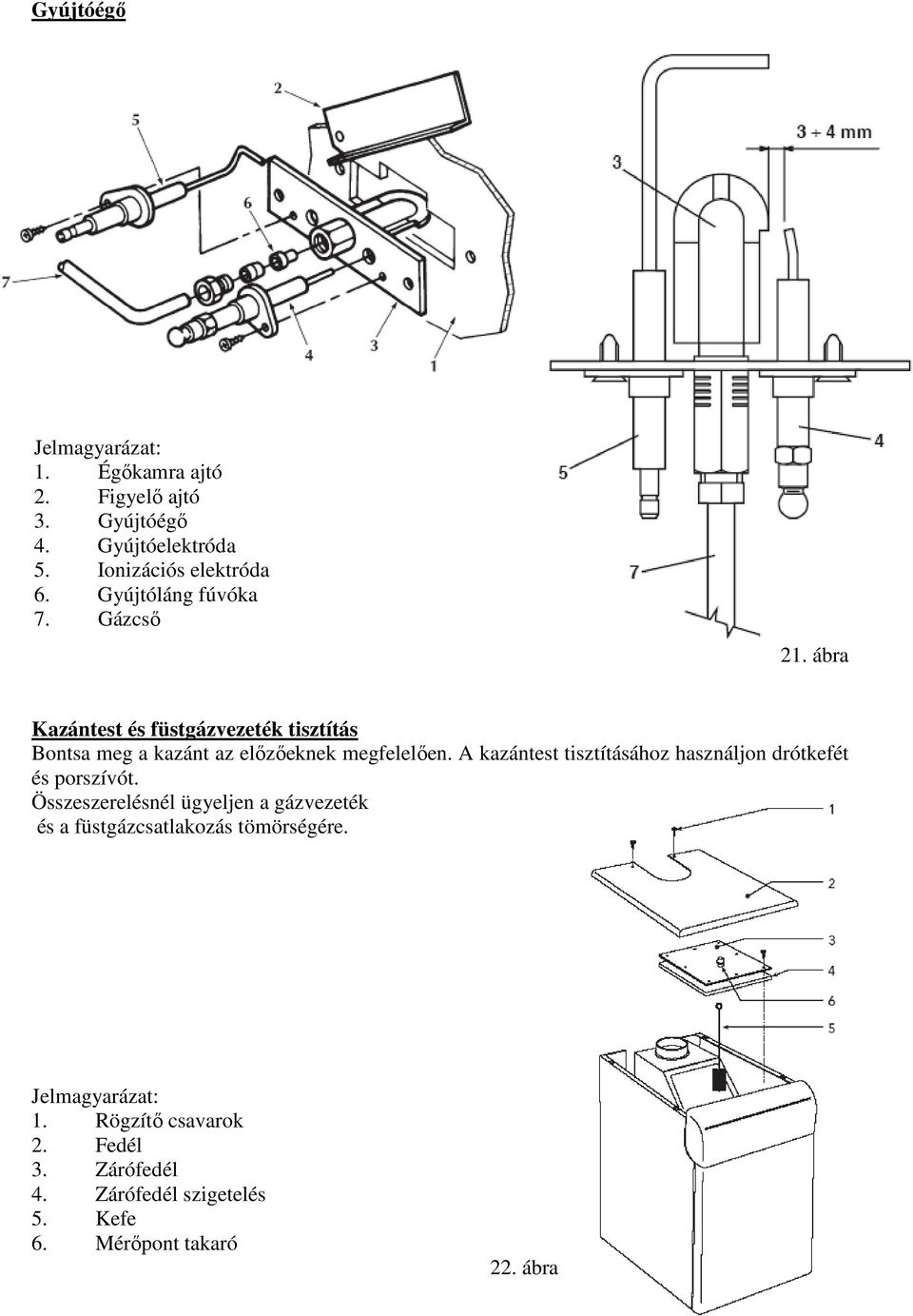

18 Gyújtóégı Jelmagyarázat: 1. Égıkamra ajtó 2. Figyelı ajtó 3. Gyújtóégı 4. Gyújtóelektróda 5. Ionizációs elektróda 6. Gyújtóláng fúvóka 7. Gázcsı 21. ábra Kazántest és füstgázvezeték tisztítás Bontsa meg a kazánt az elızıeknek megfelelıen. A kazántest tisztításához használjon drótkefét és porszívót. Összeszerelésnél ügyeljen a gázvezeték és a füstgázcsatlakozás tömörségére. Jelmagyarázat: 1. Rögzítı csavarok 2. Fedél 3. Zárófedél 4. Zárófedél szigetelés 5. Kefe 6. Mérıpont takaró 22. ábra

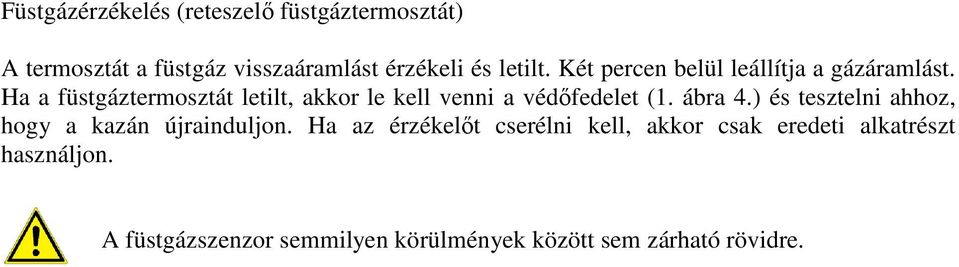

19 Füstgázérzékelés (reteszelı füstgáztermosztát) A termosztát a füstgáz visszaáramlást érzékeli és letilt. Két percen belül leállítja a gázáramlást. Ha a füstgáztermosztát letilt, akkor le kell venni a védıfedelet (1. ábra 4.) és tesztelni ahhoz, hogy a kazán újrainduljon. Ha az érzékelıt cserélni kell, akkor csak eredeti alkatrészt használjon. A füstgázszenzor semmilyen körülmények között sem zárható rövidre.

20 3.4. Hibaelhárítás Néhány sikertelen gyújtási kísérlet, reteszelt hibára megy. Gyújtóláng fúvóka elszennyezıdött (tisztítás). Gázkimaradás? Légtelenedett a vezeték? Az elektródák tiszták? Helyzetük megfelelı? (21. ábra) Megfelelı a földelés? Az elektródák csatlakozása rendben? Nincs szikra. Elektródák tiszták? Helyzetük megfelelı? (21. ábra) Kazántermosztát túl alacsonyra van állítva. Elektromos betáp ok? Elektródák elektromos csatlakozása, kábele? Fázishelyes ez elektromos bekötés? Földelés megfelelı? Gáznyomás rendben? Reszetelés szükséges? Szobatermosztát rendben? Égés nem megfelelı: láng túl magas, túl alacsony, túl sárga. Gázszelep szőrıje elszennyezıdött. Gáznyomás? Fúvókák elszennyezıdtek? Kazántest tiszta? Huzat? A helyiség szellızése megfelelı? Van elég levegı az égéshez? Gázszag Gyızıdjön meg arról, hogy a kazán tiszta. Ellenırizze a gázfogyasztást. Tömörségellenırzés. A kazán mőködik, de nem emelkedik a hımérséklet. A termosztát 2. fokozata rendben van? A gázszelep 2. fokozata kap feszültséget? A gázfogyasztás megfelel a teljesítménynek: A kazántest tiszta? Megfelelı e a kazán teljesítménye? A keringtetı szivattyú nem ragadt le? A vízhımérséklet nem megfelelı (túl alacsony, vagy magas) A termosztát 2. fokozata rendben van? A keringtetı szivattyú nem ragadt le? A keringtetı szivattyú paraméterei megfelelnek az adott rendszerhez? Robbanva, késve gyújt Elég a gáznyomás? Tiszta a kazántest? A termosztát csak nagy hıfokesés után kapcsol. Az érzékelıje megfelelıen van elhelyezve? Nem hibás? A 2. fokozat rendben van?

21 Kondenz válik ki a füstgázból: Túl alacsony a vízhımérséklet? (50ºC alatt) A gázfogyasztás nem túl alacsony? Jó a füstgázáramlás? Látható ok nélkül a kazán hibára megy. Biztonsági termosztát mőködésbe lép. Mielıtt a szervizt hívja, bizonyosodjon meg arról, hogy van -e gáz, illetve az áramellátás rendben van e.

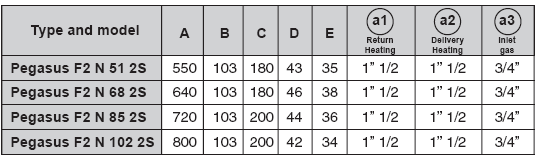

22 4. Mőszaki adatok 4.1. Méretek, csatlakozások

23 4.2. Fıbb alkatrészek Jelmagyarázat: 1. Gyújtóégı az elektródákkal 2. Gázszelep 3. Elektronika teszt kapcsoló 5. Kétfokozatú termosztát 6. Elektronika Reset gomb 7. Füstgáztermosztát Reset gomb 8. Biztonsági termosztát 9. Termomanométer 10. Idıjáráskövetı elektronika helye 11. Automata légtelenítı gázszelep (csak a 102-esen!) 13. Leeresztıcsap 14. Égı összeállítás 15. Nyomásmérı pont

24 4.3. Mőszaki adatok Modell Teljesítény Pmax Pmin Pmax Pmin Pmax Pmin Pmax Pmin Teljesítmény égéshın kw 56 32,7 74,8 43,6 93,5 54, ,4 Teljesítmény főtıértéken kw , , ,5 Gáz Pmax Pmin Pmax Pmin Pmax Pmin Pmax Pmin Gyújtólángfúvóka G20 mm 1 x 0,40 1 x 0,40 1 x 0,40 1 x 0,40 Gyújtólángfúvóka G31 mm 1 x 0,24 1 x 0,24 1 x 0,24 1 x 0,24 Fıfúvókák G20 mm 3 x 3,50 4 x 3,50 5 x 3,50 6 x 3,50 Csatlakozó nyomás G20 mbar 20,0 20,0 20,0 20,0 Égınyomás G20 mbar 13,3 4,8 13,3 4,8 13,3 4,8 13,3 4,8 Fogyasztás G20 nm³/h 5,9 3,5 7,9 4,6 9,9 5,8 11,8 6,9 Fıfúvókák G31 mm 3 x 3,50 4 x 3,50 5 x 3,50 6 x 3,50 Csatlakozó nyomás G31 mbar 25,0 25,0 25,0 25,0 Égınyomás G31 mbar 36 11, , , ,4 Fogyasztás G31 kg/h 4,34 2,53 5,79 3,37 7,24 4,22 8,68 5,07 Főtés Max. üzemi hımérséklet ºC Max. üzemi nyomás a főtési rendszerben bar Elemek száma Minimum üzemi nyomás bar 0,8 0,8 0,8 0,8 Égıcsövek száma Víztartalom liter Méretek, tömeg Magasság mm Szélesség mm Mélység mm Tömeg kg Gázcsatlakozás 3/4 3/4 3/4 3/4 Főtési elıremenı 6/4 6/4 6/4 6/4 Főtési visszatérı 6/4 6/4 6/4 6/4 Elektromos bekötés Felvett elektromos teljesítmény W Feszültség V/Hz 230/50 230/50 230/50 230/50 Védettség IP X0D X0D X0D X0D

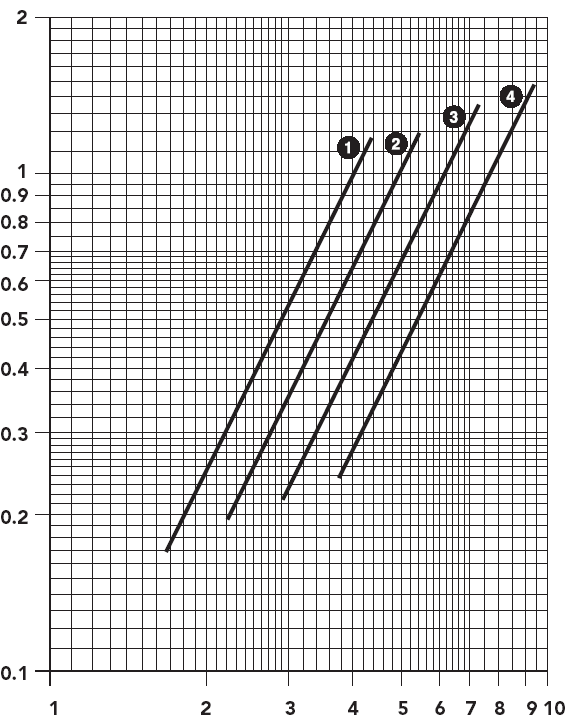

25 4.4 Diagrammok Áramlási ellenállás Folyadékáram m³/h 1. Pegasus F2 N 51 2S 2. Pegasus F2 N 68 2S 3. Pegasus F2 N 85 2S 4. Pegasus F2 N 102 2S

26 4.5. Elektromos bekötés Jelmagyarázat: 24 Gyújtóelektróda 92 Füstgáztermosztát 32 Főtési keringtetı szivattyú 98 Kapcsoló (nem tartozik a szállítási terjedelembe) 129 Reset gomb (visszajelzı égıvel) 44a Kétfokozatú gázszelep (1. fokozat) 159 Teszt kapcsoló 44b Második gázszelep 1. fokozat, 102 kw 160 Külsı érintkezı (pl. kapcsolóóra helye) 49 Biztonsági termosztát 167a Gázszelep 2. fokozat 72 Szobatermosztát 167b 2. gázszelep 2. fokozat (102 kw) (nem tartozik a szállítási terjedelembe) 170 Kazántermosztát 1. fokozat 82 Ionizációs elektróda 171 Kazántermosztát 2. fokozat 83 Elektronika 242 Termosztatikus vezérlés csatlakozása

27 Elvi kapcsolás 119 és 136 kw-os modellek Jelmagyarázat: 24 Gyújtóelektróda 114 Víznyomáskapcsoló 32 Főtési keringtetı szivattyú 116 Gáznyomáskapcsoló (nem tartozik a szállítási terjedelembe) 129 Reset gomb (visszajelzı égıvel) 44 Gázszelep 159 Teszt kapcsoló 49 Biztonsági termosztát 167 Gázszelep 72 Helyiségtermosztát 170 Kazántermosztát 1. fokozat 82 Ionizációs elektróda 171 Kazántermosztát 2. fokozat 83 Vezérlés 242 Kiegészítı elektronika kapocsléce 98 Kapcsoló
