"Alap kivitel", ezek nem tartalmazzák a tágulási tartályt, biztonsági szelepet, főtési melegvíz keringtetı szivattyút.

Átírás

1

2 2 Tisztelt Vevınk! İszinte örömünkre szolgál, hogy FERROLI gázkészüléket vásárolt otthona melegének biztosításara, és reméljük, hogy hosszú idın keresztül fogja szolgálni Önt és családját a FERROLI kazánoknál megszokott csendes és üzembiztos módon. Kérjük, hogy saját érdekében tanulmányozza át ismertetınket, és tanulja meg a berendezés kezelését. Néhány fontos tudnivalóra az alábbiakban hívjuk fel a figyelmét. - a kazánt csak a címlistán szereplı szervizek helyezhetik üzembe, garanciális igény csak ebben az esetben érvényesíthetı. - védettségi fokozat: IP 42 nedves helységbe (pl. mosókonyhába) is beszerelhetı - csak 3A kismegszakítóval " fázishelyesen " szabad bekötni. - a kötelezı garanciális idı a vásárlás keltétıl számított 27, ez idın belül az üzembe helyezéstıl számított 24 hónap - nem számít garanciális meghibásodásnak a kazán elszennyezıdése - nem számít garanciális meghibásodásnak ha bizonyítható, hogy a hiba oka az átadás után keletkezett, szakszerőtlen kezelés, idegen beavatkozás, átalakítás, elemi kár, vagy szakszerőtlen tárolás következménye. - szavatossági igény a PTK 305, 306, és 307 alapján érvényesíthetı, amely a vásárlás keltétıl számított 36 hónap pótalkatrészt a vásárlás keltétıl számított legkevesebb 8 évig biztosítunk - javasoljuk, hogy minden évben rendszeresen végeztesse el a kazán égıjének a tisztíttatását, ezzel meghosszabbítja a készülék élettartamát, és biztosítja, hogy az a legjobb hatásfokkal fog üzemelni. Gondoskodjék a szoba termosztát és az elektromos hálózat vezetékeinek a kiépítésérıl. A készüléket csak szakképzett szerelı kötheti a gázhálózatra, illetve a központi főtési rendszerre. Kétcsöves rendszer esetén ha termosztatikus radiátorszelepeket építenek be, legalább egy szelepet célszerő kézi fejjel ellátni, ez lehetıleg abban a helyiségben legyen, ahová a szobatermosztátot szerelték. Ezt a szelepet nem szabad soha teljesen elzárni, vagy by-pass szelep beépítése válhat szükségessé. Programozható szoba termosztáttal jelentıs főtési költség takarítható meg azonos komforttal. A RENDIMAX kazánok kétfajta kivitelben készülnek: "Alap kivitel", ezek nem tartalmazzák a tágulási tartályt, biztonsági szelepet, főtési melegvíz keringtetı szivattyút. "PV kivitel"-t, csak megrendelésre szállítjuk, ezekbe beépítették a tágulási tartályt, biztonsági szelepet, és a főtési melegvíz keringtetı szivattyút. Üzemeltethetıek H vagy S típusú földgázzal, és propán, bután, vagy ezek keverék gázaival. Négyféle teljesítményben készül.

3 Befoglaló méretek: 3

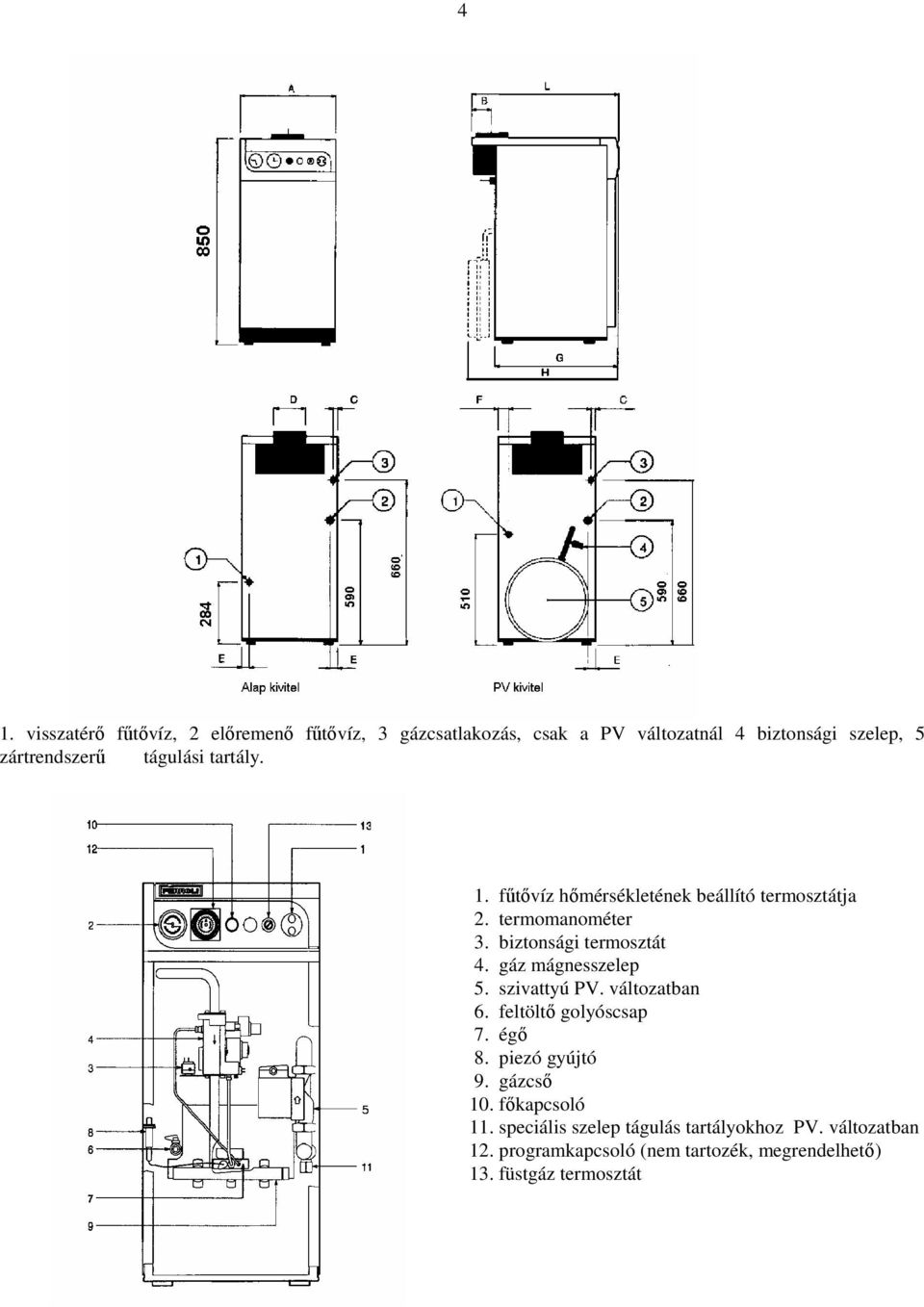

4 4 1. visszatérı főtıvíz, 2 elıremenı főtıvíz, 3 gázcsatlakozás, csak a PV változatnál 4 biztonsági szelep, 5 zártrendszerő tágulási tartály. 1. főtıvíz hımérsékletének beállító termosztátja 2. termomanométer 3. biztonsági termosztát 4. gáz mágnesszelep 5. szivattyú PV. változatban 6. feltöltı golyóscsap 7. égı 8. piezó gyújtó 9. gázcsı 10. fıkapcsoló 11. speciális szelep tágulás tartályokhoz PV. változatban 12. programkapcsoló (nem tartozék, megrendelhetı) 13. füstgáz termosztát

5 5 A kazán bekapcsolása ırlángos változat: 1 A kismegszakítón keresztül helyezze a kazánt áram alá (230 V 50 Hz) 2 Az 1 jelő termosztáton állítsa be a főtési melegvíz hımérsékletét (max..90 C) 3 A 10 jelő fıkapcsolót nyomja meg 4 nyomja meg a mágnes szelep begyújtó gombját, majd szikráztasson a 8 jelő piezó gomb megnyomásával mindaddig, amíg az ırláng be nem gyullad. Kb. 15 másodpercig tartsa a begyújtó gombot benyomva, majd lassan engedje fel. Ellenırizze le, hogy az ırláng égve maradt. 5 A kazán kikapcsolása: tegye a fıkapcsolót "0" állásba, majd a mágnes szelep begyújtó gombját fordítsa el a rárajzolt nyíl irányába. Az ionizációs lángırzéső kazánok indítása az 1-3 pontig megegyezik az ırlángossal, ezt követıen a szikráztatás, beindítás automatikus. Csak gáz, vagy elektromos áram kimaradása esetén reteszelıdött kazánt próbáljon meg újraindítani, minden egyéb esetben forduljon a címlistán szereplı szakszervizhez. Elektromos bekötési vázlat és kapcsolási rajz IL - fıkapcsoló N - "nulla" vezeték C - szivattyú (PV változatnál) TR - szabályozó termosztát STB - biztonsági termosztát VG - gáz mágnes szelep TF - füstgáztermoszát TA szoba termosztát F - termoelem OP - programkapcsoló (nem tartozék)

6 6 Szivattyú jelleggörbéje PV változat Kazán ellenállása teljesítmény beállítása földgáz üzemben teljesítmény beállítása Pb-gáz üzemben Reméljük, hogy kazánja hosszú ideig megelégedésére szolgál, és a jövıben egyéb FERROLI termékeket is vásárolni fog. (radiátorok klíma berendezések) Minden esetlegesen felmerülı problémával kérjük keresse meg vállalkozásunkat.
