1 /01 Bt 1 Szerelési és használati útmutató Art.-No gázgrillhez FONTOS: OLVASSA EL GONDOSAN AZ ÖSSZES EZEN ÚTMUTATÓBAN TALÁLHATÓ UTASÍTÁST MIELİTT HASZNÁLNI KEZDENÉ A BERENDEZÉST. GONDOSAN KÖVESSE AZ ÖSSZES FOLYAMATOT. ÓVATOSAN KEZELJE A FÉM RÉSZEKET, HOGY A SÉRÜLÉSEKET ELKERÜLJE. SOHA NE ENGEDJE, HOGY GYEREKEK ÜZEMELTESSÉK A BERENDEZÉST.

2 /01 Bt 2 Tartalom: 1. Mőszaki adatok 2. Összeszerelés 3. A készülék elhelyezése 4. Figyelmeztetı és biztonsági pontok 5. Óvintézkedések 6. Begyújtás 7. A gázpalack tárolása 8. Tisztítás és karbantartás 9. Biztonsági tanácsok 10. Üzemzavar 11. Garancia Figyelem: A készülék csak szabad térben használható! A készülék bekapcsolt állapotban nem szállítható! Használat után zárja el a palackon és a grillsütın lévı gázcsapokat! Vigyázat, a készülék néhány része különösen forró lehet, ezért kisgyereket ne engedjen a közelébe! A készüléken végzett bármely átalakítás veszélyes, tilos és a garancia elvesztését eredményezi! A gázcsövet jó erısen rögzítse, és ellenırizze a rendszer tömítettségét még a begyújtás elıtt szappanos vízzel vagy az erre szolgáló ellenırzı sprayvel! Vigyázat: Semmi esetre se használjon a begyújtáshoz ill. újragyújtáshoz spirituszt, benzint vagy hasonló veszélyes folyadékot!

3 /01 Bt 3 1. Mőszaki adatok Gázfajta: Gázpalack: Csatlakozási nyomás: Fogyasztási érték: Hıteljesítmény: Összsúly: Teljes méret: Grillfelület: Égıfej: Begyújtás: propán-bután gázpalack, kg lásd. A készüléken elhelyezett adattáblát 2 x 250 g/h kb. 6,2 kw kb. 20 kg 119 x 49 x 104 cm kb. 50 x 33 cm kétszeresen szabályozható Piezo-gyújtórendszer Egy 5 kg-os gázpalack 6-7 órára elegendı maximális teljesítmény mellett, de ez nagyban függ a mőködési feltételektıl is. A LANDMANN-grillsütık kiváló minıségő termékek, amelyek megfelelnek a német és az európai biztonsági elıírásoknak. E termékünket a DVGW Vizsgáló és Tanúsító Intézet (CE- 0085BN0129) vizsgálta és tanúsította a GEA számon.

4 /01 Bt 4 2. Összeszerelés Egy jó tanács: A csavarokat csak azután húzza meg teljesen miután minden elemet összeszerelt. Ez megkönnyíti munkáját és a készülék összeszereléskor stabilabbá válik. Az összeszerelés megkezdése elıtt minden elemet vegyen ki a dobozból és szortírozza azokat. Amennyiben azt tapasztalja vmi hiányzik hivja a Service-Hotline telefonunkat munkanapokon 13 és 16 óra között a 06 23/ es telefonszámon Csavarkulcsra, csavarhúzóra és egy fogóra lesz szüksége! Olvassa el gondosan az összeszerelési Útmutatót és kövesse annak utasításait! A tartólécek fajtájuknál fogva nagy ellenálló képességgel rendelkeznek az idıjárással szemben, továbbá felületkezeltek. Mivel a tartólécek természetes fából készülnek, kisebb színárnyalatbeli különbségek jelentkezhetnek. A technikai változtatások jogát fenntartjuk! A továbbiakban a készülék sematikus ábráját láthatja, amely megkönnyíti az összeszerelést:

5 /01 Bt 5 4x10 A A

6 /01 Bt M6x30 4 pcs M6 4 pcs M4.8x25 12 pcs A A M5x55 M5 M10 M6 M6x15 2 pcs. 2 pcs. 1 pcs. 2 pcs. 2 pcs.

7 /01 Bt 7 M8 M5x40 M5 2 pcs 6 pcs 6 pcs A A

8 /01 Bt 8 1/4'' - 20UNC x 10 4x10 M6x70 M6 6.5

9 /01 Bt 9 M4x10 2 pcs

10 /01 Bt 10 M5x55 4 pcs. 5.5 M5 1-2 mm

11 /01 Bt 11 4x10 4 pcs M6x30

12 /01 Bt 12

13 /01 Bt 13

14 /01 Bt A készülék elhelyezése A készüléket vízszintes, szilárd, egyenletes és nem éghetı felületen, szélvédett helyen állítsa fel! Figyeljen oda arra, hogy kellı biztonsági távolságot (>1m) tartson az éghetı anyagoktól. A gázpalackot óvja a közvetlen napsütéstıl és tartsa kellı távolságban az egyéb hıforrásoktól (max 50 C)! Használat közben a készülék helyzetét ne változtassa, és ne hagyja azt felügyelet nélkül! A gázpalackot tilos közvetlenül az égıfej alá helyezni! 4. Figyelmeztetı és biztonsági pontok Kérjük, olvassa el a következı pontokat, mielıtt használni kezdené a grillt. 1. Kérjük, kövesse e használati útmutatóban található összeszerelési utasítást. Az utasítások be nem tartása balesetveszélyes 2. A grill nagyon forróra melegszik használat közben, ezért legyen nagyon óvatos, fıleg ha gyerekek, idısebb személy, vagy állatok vannak a közelben. 3. Ha lángot elfojtja a beszivárgó gáz, nyissa ki a fedelet, és ha szivárgás nem szőnik meg, ellenırizze a csatlakozásokat. Ha nem sikerül megoldani a problémát forduljon szakszervizhez. 4. Ne mozgassa a grillt mőködés közben. 5. Üzem közben ne használjon, vagy tároljon éghetı anyagokat a grill közelében. 6. Ez a gázgrill csak szabad térben használható 7. Ne használjon nyílt lángot gázszivárgás ellenırzésére. 8. Ha gázszivárgást észlel, azonnal zárja el a palackon levı szelepet és a grill csapjait is! 9. Soha ne bontson meg semmilyen gázcsatlakozást használat közben, sem a készüléken, sem a gázpalackon! 10. Legyen óvatos a grill használata közben, és ne hagyja soha ırizetlenül! 11. Csak lávakövet használjon, faszén használata nem megengedett. 12. Rendszeresen tisztítsa grillt. Az égı és a szelepek tisztításakor figyeljen, hogy ne növelje a nyílások nagyságát. 13. Ne használja a grillt zárt térben. Gyızıdjön meg róla, hogy nincs gyúlékony anyag a közelben használat közben. 14. Ajánlott a grillt évente egyszer szakemberrel átnézetni. Soha ne próbálja saját maga megjavítani a készüléket. 15. Soha ne használjon nem a készülékhez készült alkatrészeket, berendezéseket, pl. gázcsap, befecskendezık, szelepek stb.

15 /01 Bt Óvintézkedések 1. Csatlakozás után mindig ellenırizze szappanos vízzel, hogy nincs-e gázszivárgás. 2. A fedélnek mindig nyitva kell lennie, miközben begyújtja az égıt. 3. Használjon kesztyőt és hosszú grilleszközöket sütés közben. 4. Mindig készüljön fel balesetre. Mindig tudja hol az elsısegély doboz, illetve a tőzoltó készülék, aminek ismerje a használatát. 5. A grill forró részeitıl mindig tartsa távol az elektromos vezetékeket 6. Mindig nagy körültekintéssel használja a grillt. 6. Begyújtás Mőködés: Gombnyomásra egy Piezo-gyújtórendszer gyújtja be a szabályozható gázégıt. Ez felforrósítja a lávaköveket, amelyek egyenletesen átadják a hıt a rostélyra helyezett húsnak. A lávakövek arra szolgálnak továbbá, hogy pórusaikba szívják a lecsöpögı zsírt és egyéb nedveket, meggátolva ezzel azok elégését. Mivel a lávakövek kapacitása nem végtelen, idınként tisztításra illetve cserére szorulnak. Az elıkészületi idı minimális, ezután a készülék bármikor használatba vehetı. Csak azután vegye használatba új LANDMANN-készülékét, ha meggyızıdött arról, hogy a gáz sehol sem szivárog! Figyelem: A fedél mindig legyen nyitva begyújtás közben. a. A Piezo-gyújtórendszerrel történı begyújtás Nyissa ki a gázpalackot, nyomja be és forgassa el a jobb gázszabályozó gombot óramutató járásával ellenkezı irányba, a felsı pozícióba (ez az égı jobb oldalát kapcsolja be), nyomja meg néhányszor a piros Piezo-begyújtó gombot, míg az égı be nem gyullad. Ha a jobb oldali égı begyulladt, nyomja be és forgassa felsı pozícióba a bal gázszabályozó gombot és ellenırizze, hogy a baloldali égıfej is teljesen begyulladt. Mindig kapcsolja be mindkét égıfejet, ha a grillt használja! Figyelmeztetés: Ha a jobb oldali égıfej nem gyullad be, kapcsolja ki a készüléket, és a palackot is zárja el. Várjon kb. öt percet mielıtt újra megpróbálja begyújtani a készüléket. Ha a piezo gyújtó nem mőködik megfelelıen, szintén várjon kb. öt percet az újragyújtás elıtt. b. Hagyományos begyújtás Nyissa ki a gázpalackot, nyomja be és forgassa el a jobb gázszabályozó gombot óramutató járásával ellenkezı irányba, a felsı pozícióba (ez az égı jobb oldalát kapcsolja be). Dugja be az égı gyufát az erre kiképzett lyukba, a grill jobb oldalán. Ha a jobb oldali égı begyulladt, nyomja be és forgassa felsı pozícióba a bal gázszabályozó gombot és ellenırizze, hogy a baloldali égıfej is teljesen begyulladt.

16 /01 Bt 16 Elımelegítés: Ajánlott a sütés megkezdése elıtt a grillt percig elımelegíteni A gázpalack tárolása A gázpalackot a grilltıl leválasztva kinti, jól szellızı helyen kell tárolni. A gázpalackot tilos épületek pincéjében, lépcsıházában, folyosóján, átjáróján, vagy azok közvetlen közelében tárolni! A szelepekre tegyen védısapkát és lezáró anyát! Ne tárolja a gázpalackot tőzveszélyes helyen. A gázpalackokat (az üreseket is) álló helyzetben kell tárolni! Használat elıtt, különösen hosszabb állásidı után, ellenırizze a gáztömlıt és a szelepeket, hogy nem tömıdtek-e el (pl. rovarok, pókok által)! Az eldugult gázcsıben visszacsaphat a láng! 8. Tisztítás és karbantartás A LANDMANN-készülékek könnyen tisztíthatóak és nem igényelnek különösebb karbantartást. Sütés után a rostélyt azonban mosószeres vízzel és LANDMANN grillkefével tisztítsa meg. Ha a lávaköveken a gyakori használat következtében zsír és húsmaradványok figyelhetık meg, hajtsa le a készülék tetejét és kb percig maximális teljesítmény mellett, égesse tisztára a köveket. A lávakövek korlátlan idıtartamig eltarthatóak, mégis ajánlatos azokat legalább évente mosószeres vízben átmosni, esetleg kicserélni. A grillrácsot mosószeres vízbe mártva tisztítsa. A készülék belsejének tisztításához is használjon forró mosószeres vizet. A makacs foltok eltávolításához használjon drótkefét, vagy acélforgács vattát. A gázégı alkatrészeinek tisztítását és karbantartását bízza szakemberre! A gázvezetı alkatrészek összeszerelésénél ügyeljen az alkatrészek helyes elhelyezésére és a tömítések meglétére. Tisztítás és szerelés után ellenırizze hogy a fúvócsı és az égıfej közötti összeköttetés megfelelı-e! falsch=hibás, richtig=helyes falsch richtig

17 /01 Bt Biztonsági tanácsok Mindig biztonságos helyen állítsa fel a grillsütıt távol éghetı anyagoktól, fakerítéstıl, lecsüngı faágaktól! Soha ne használja a grillt zárt térben! Ha begyújtotta az égıt, ne mozgassa a berendezést, és ne hagyja ırizetlenül! Tartsa a gyerekeket és az állatokat biztonságos távolságba a grilltıl! Tartsa mindig keze ügyében a tőzoltó készüléket! Ne felejtse el, hogy a forró zsír kicsapódhat. A grill használat közben nagyon forró lesz, ezért mindig használjon kesztyőt, ha pl. megfogja a fogantyút. Használat után csak teljesen kihőlt állapotban tegye el a grillt.

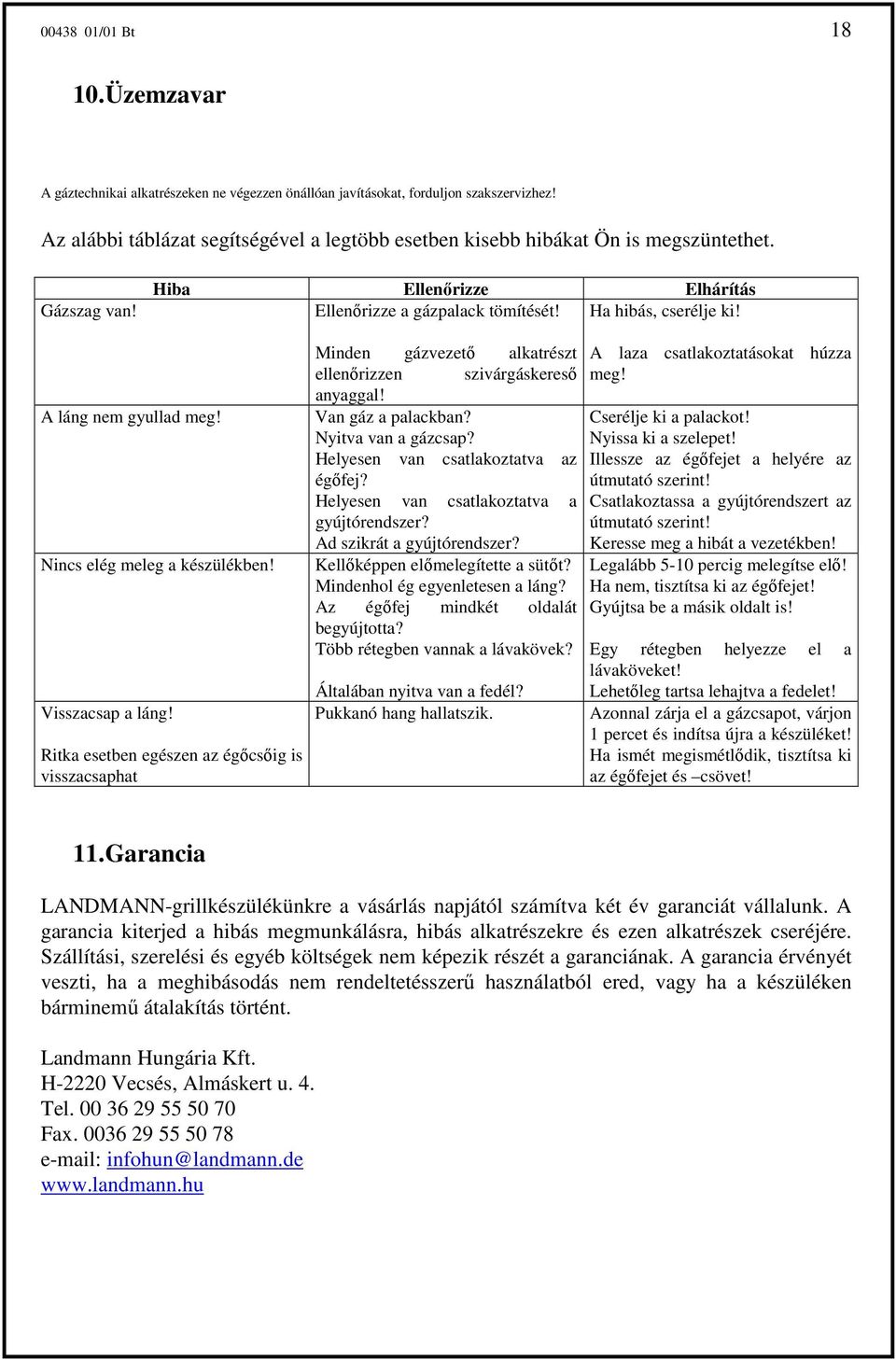

18 /01 Bt Üzemzavar A gáztechnikai alkatrészeken ne végezzen önállóan javításokat, forduljon szakszervizhez! Az alábbi táblázat segítségével a legtöbb esetben kisebb hibákat Ön is megszüntethet. Gázszag van! Hiba Ellenırizze Elhárítás Ellenırizze a gázpalack tömítését! Ha hibás, cserélje ki! A láng nem gyullad meg! Nincs elég meleg a készülékben! Visszacsap a láng! Ritka esetben egészen az égıcsıig is visszacsaphat Minden gázvezetı alkatrészt ellenırizzen szivárgáskeresı anyaggal! Van gáz a palackban? Nyitva van a gázcsap? Helyesen van csatlakoztatva az égıfej? Helyesen van csatlakoztatva a gyújtórendszer? Ad szikrát a gyújtórendszer? Kellıképpen elımelegítette a sütıt? Mindenhol ég egyenletesen a láng? Az égıfej mindkét oldalát begyújtotta? Több rétegben vannak a lávakövek? Általában nyitva van a fedél? Pukkanó hang hallatszik. A laza csatlakoztatásokat húzza meg! Cserélje ki a palackot! Nyissa ki a szelepet! Illessze az égıfejet a helyére az útmutató szerint! Csatlakoztassa a gyújtórendszert az útmutató szerint! Keresse meg a hibát a vezetékben! Legalább 5-10 percig melegítse elı! Ha nem, tisztítsa ki az égıfejet! Gyújtsa be a másik oldalt is! Egy rétegben helyezze el a lávaköveket! Lehetıleg tartsa lehajtva a fedelet! Azonnal zárja el a gázcsapot, várjon 1 percet és indítsa újra a készüléket! Ha ismét megismétlıdik, tisztítsa ki az égıfejet és csövet! 11. Garancia LANDMANN-grillkészülékünkre a vásárlás napjától számítva két év garanciát vállalunk. A garancia kiterjed a hibás megmunkálásra, hibás alkatrészekre és ezen alkatrészek cseréjére. Szállítási, szerelési és egyéb költségek nem képezik részét a garanciának. A garancia érvényét veszti, ha a meghibásodás nem rendeltetésszerő használatból ered, vagy ha a készüléken bárminemő átalakítás történt. Landmann Hungária Kft. H-2220 Vecsés, Almáskert u. 4. Tel Fax infohun@landmann.de
