H összeszerelési és üzemeltetési útmutató a es cikkszámú gázgrillkocsihoz

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "H összeszerelési és üzemeltetési útmutató a 12720-es cikkszámú gázgrillkocsihoz"

Átírás

1 Változat: 12720hu Állapot: # Kiadás: 05/10cd H összeszerelési és üzemeltetési útmutató a es cikkszámú gázgrillkocsihoz Munkakezdés előtt olvassa el! A jelen útmutatóban lévő előírások figyelmen kívül hagyása leronthatja a készülék működését, továbbá annak, illetve egyéb tárgyi értékek károsodásához és személyi sérülésekhez vezethet. Ezért feltétlenül olvassa el az összeszerelése és a minden üzembehelyezés előtt a jelen útmutató megfelelő fejezetét. A megadott sorrendben hajtsa végre a műveleteket, és tartsa be a leírt biztonsági előírásokat. Jelen útmutató a termék tartozéka. Tartsa ezért mindig a készülék közelében és adja tovább minden további használónak.

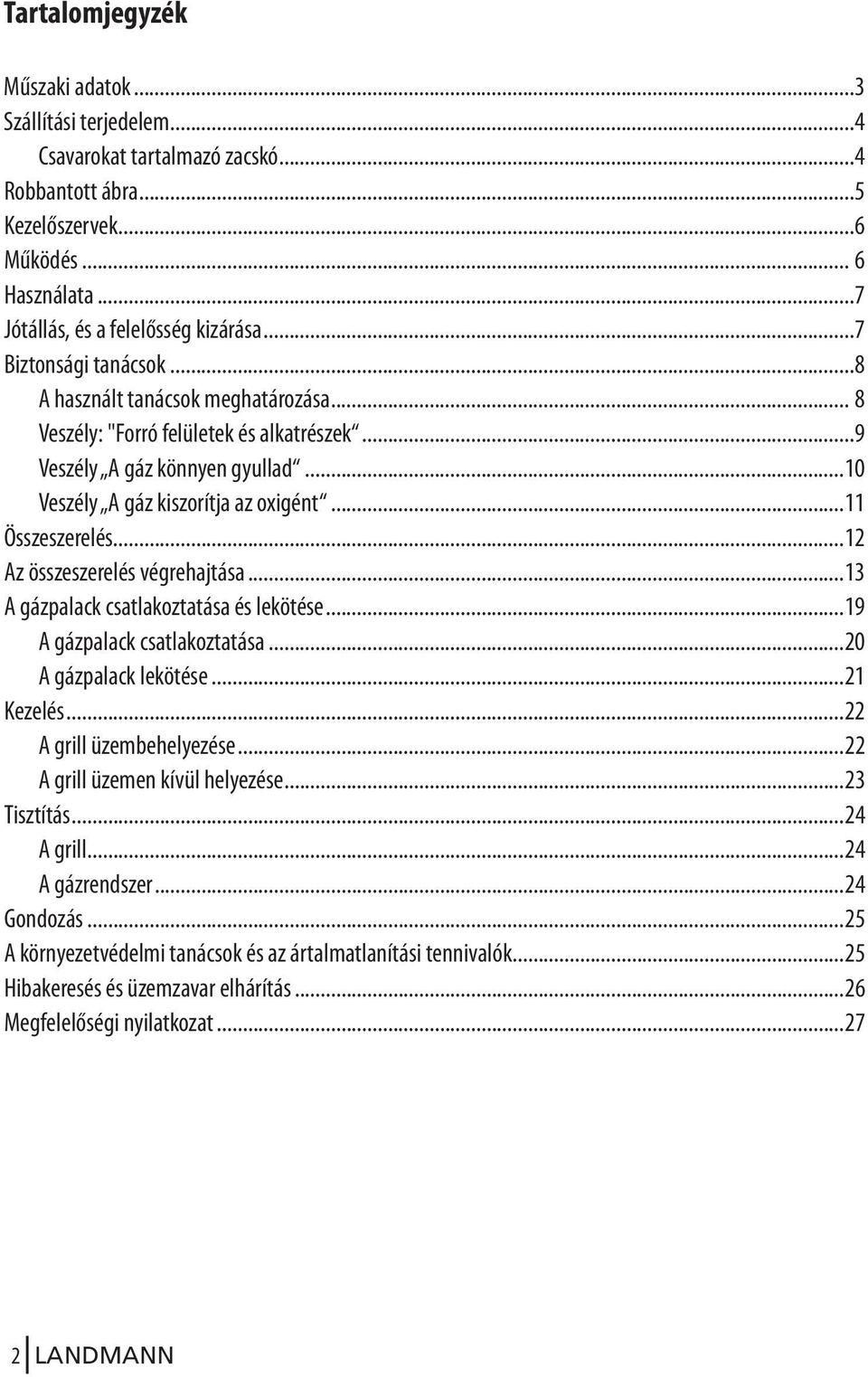

2 Tartalomjegyzék Műszaki adatok...3 Szállítási terjedelem...4 Csavarokat tartalmazó zacskó...4 Robbantott ábra...5 Kezelőszervek...6 Működés... 6 Használata...7 Jótállás, és a felelősség kizárása...7 Biztonsági tanácsok...8 A használt tanácsok meghatározása... 8 Veszély: "Forró felületek és alkatrészek...9 Veszély A gáz könnyen gyullad...10 Veszély A gáz kiszorítja az oxigént...11 Összeszerelés...12 Az összeszerelés végrehajtása...13 A gázpalack csatlakoztatása és lekötése...19 A gázpalack csatlakoztatása...20 A gázpalack lekötése...21 Kezelés...22 A grill üzembehelyezése...22 A grill üzemen kívül helyezése...23 Tisztítás...24 A grill...24 A gázrendszer...24 Gondozás...25 A környezetvédelmi tanácsok és az ártalmatlanítási tennivalók...25 Hibakeresés és üzemzavar elhárítás...26 Megfelelőségi nyilatkozat LANDMANN

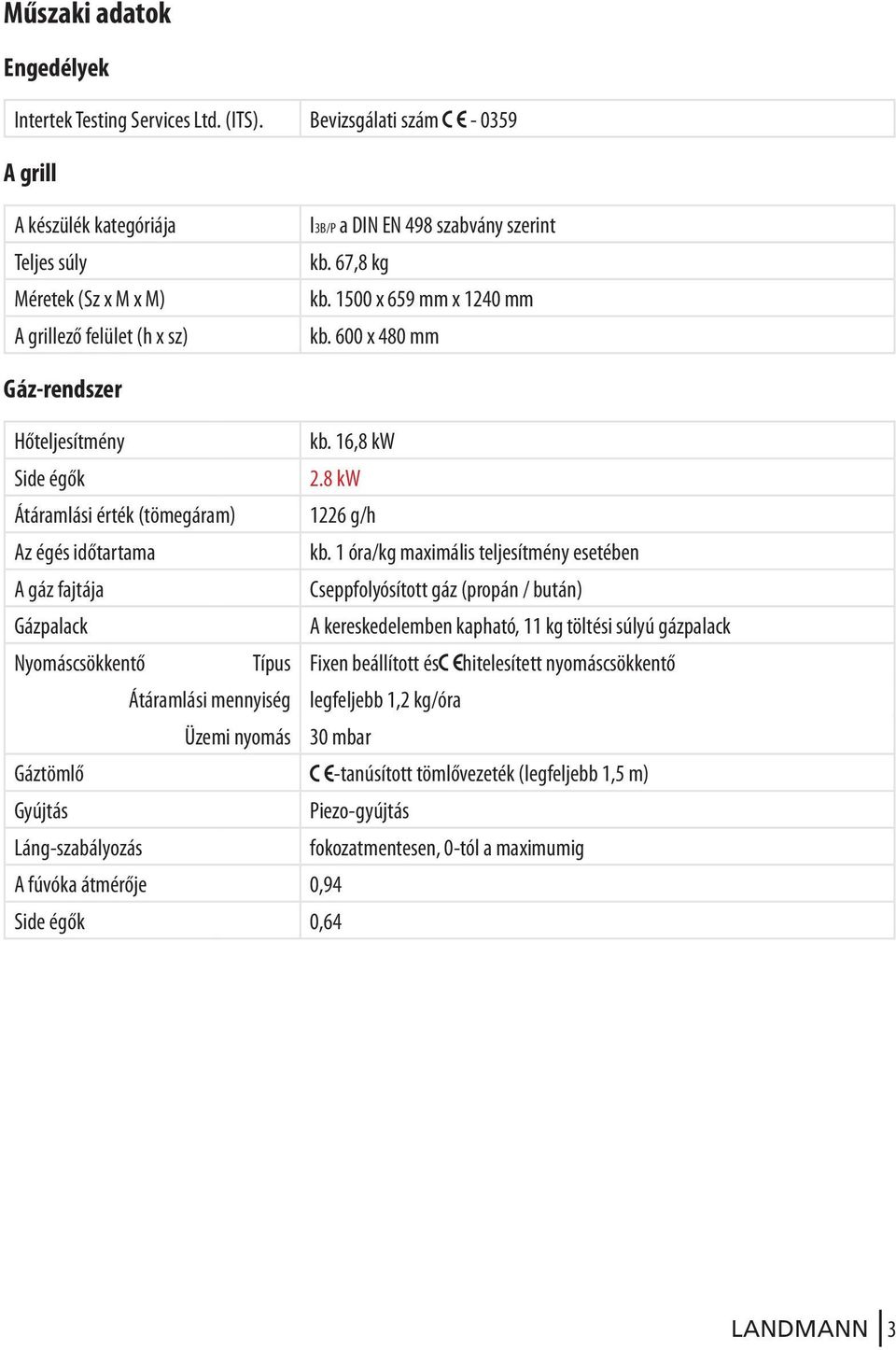

3 Műszaki adatok Engedélyek Intertek Testing Services Ltd. (ITS). Bevizsgálati szám A grill A készülék kategóriája Teljes súly Méretek (Sz x M x M) A grillező felület (h x sz) I3B/P a DIN EN 498 szabvány szerint kb. 67,8 kg kb x 659 mm x 1240 mm kb. 600 x 480 mm Gáz-rendszer Hőteljesítmény kb. 16,8 kw Side égők 2.8 kw Átáramlási érték (tömegáram) 1226 g/h Az égés időtartama kb. 1 óra/kg maximális teljesítmény esetében A gáz fajtája Cseppfolyósított gáz (propán / bután) Gázpalack A kereskedelemben kapható, 11 kg töltési súlyú gázpalack Nyomáscsökkentő Típus Fixen beállított és hitelesített nyomáscsökkentő Átáramlási mennyiség legfeljebb 1,2 kg/óra Üzemi nyomás 30 mbar Gáztömlő -tanúsított tömlővezeték (legfeljebb 1,5 m) Gyújtás Piezo-gyújtás Láng-szabályozás fokozatmentesen, 0-tól a maximumig A fúvóka átmérője 0,94 Side égők 0,64 LANDMANN 3

4 Szállítási terjedelem Tétel Darab Megnevezés Tétel Darab Megnevezés 1 1 Kocsialj 22 1 Rakodó asztal sarokvas 2 4 Gördülő kerék 23 1 Oldalégő asztal sarokvas 3 1 Sarokvas 24 1 Összekötő tömlő 4 1 Lánc (Gázpalack biztosítólánc) 25 1 Gáztömlő nyomáscsökkentővel (előre szerelve az oldalégő asztal oldallapján (19)) 5 1 Hátsó fal 26 1 Zsírfelfogó tál fogója 6 1 Oldalfal, bal 27 1 Zsírfelfogó tál 7 1 Oldalfal, jobb 28 3 Égő fedél 8 1 Keresztrúd ajtómágnesekkel 29 1 Grillrács 9 2 Kocsi - A típusú sarokvas 30 1 Grilltálca 10 2 Kocsi - B típusú sarokvas 31 1 Melegen tartó rács 11 2 Ajtófogantyú 32 1 Oldalégő-feltét 12 1 Ajtó, bal 33 1 Rács-emelő 13 1 Ajtó, jobb 14 1 Fedél fogója S1 2 M6 x 20 mm-es csavar 15 1 Gázegység (előre szerelve) 78 M6 x 10 mm-es csavar 16 1 Rakodó asztal oldallap S3 1 M5 x 10 mm-es csavar 17 1 Rakodó asztal S4 2 M5 x 8 mm-es csavar 18 1 Rakodó asztal fogas N1 8 M6-os anya 19 1 Oldalégő asztal oldallapja N2 1 M5-ös anya 20 1 Oldalégő asztal 21 1 Oldalégő asztal fogas 4 LANDMANN

5 Robbantott ábra S1 S3 S4 5 4 N1 N LANDMANN 5

6 Beosztása Megnyitás palack szelep (G1) és a tűzvédelmi (A, B, C), gáz átáramló gáz tömlő (G7) a megfelelő író (fő égő 1-3 vagy az oldalsó égő). Előterjesztette kiváltó integrált tűzvezető az A és C Piezo gyújtóval létrehoz egy szikra a kísérő égő. Ez a szikra begyújtja a gáz-levegő keverék a főzőlap. A gáz-levegő keverék a másik fő égő hevítjük, a láng a szomszédos égő. Az tűzvezető (A, B, C) lehet levágni a gáz (= hő) minden égő kell szabályozni, és megállt. C A B A G1 G2 G3 G4 G5 G6 G7 G0 6 LANDMANN

7 Kezelő-szervek Tétel Megnevezés Működés A Láng-szabályozó baloldalon Gyújtsa meg a baloldali égőt. A begyújtás után állítsa be a bal égő hőmennyiségét. középen Gyújtsa meg a középső égőt. A begyújtás után állítsa be a középső égő hőmennyiségét. jobboldalt Gyújtsa meg a jobboldali égőt. A begyújtás után állítsa be a jobboldali égő hőmennyiségét. G0 Gázpalack Tüzelőszer tartály G1 A gázpalack szelepe Leválasztó védőfelszerelés; (balra forgatva) nyissa meg a gázpalackot és (jobbra forgatva) zárja le azt. G2 A palackszelep menete A gázpalack és a nyomáscsökkentő összekötése G3 A nyomáscsökkentő hollandi anyája (Balra forgatva) kösse rá a gázpalackot, és (jobbra forgatva) kösse le azt. G4 Nyomáscsökkentő Csökkenti a gáz nyomását. G5 A nyomáscsökkentő csatlakozó menete A nyomáscsökkentő és a gáztömlő összekötése G6 Bilincs A nyomáscsökkentő és a gáztömlő összekötése G7 Gáztömlő A gázt vezeti az égőbe. LANDMANN 7

8 Alkalmazás Rendeltetésszerű használat A grillező egy, a szabadban történő használatra való gáz-grill készülék. A grillező készüléket akkor használja rendeltetésszerűen, ha kizárólag grillezhető ételeket készít rajta, és a jelen útmutatóban lévő előírásokat maradéktalanul betartja. Csak magánhasználatra! Nem rendeltetésszerű használat A készülék rendeltetésétől eltérő vagy azt meghaladó használata nem megengedett. Ez különösen érvényes a következő, a józan ésszel előrelátható, hibás alkalmazásokra: A grillezőt ne üzemeltesse faszénnel, vagy más tüzelőanyaggal, mint a cseppfolyósított gáz (propán/ bután). A grillezőt ne használja fazékban vagy serpenyőben történő főzéshez. Ne fűtsön a grillezővel. A grillezőt ne használja textil vagy más anyagok, mint a grillezhető ételek hevítésére. Jótállás, és a felelősség kizárása A grillező a tervezés kezdetekor érvényes, általános műszaki szabályok, és a -jelölés követelményeinek figyelembe vételével készült. Az Intertek Testing Services Ltd. (ITS) tanúsította és engedélyezte (bevizsgálati száma -0359). A grillező működési és biztonságtechnikai szempontból kifogástalan állapotban hagyta el a gyártóművet. A grillre a vásárlás időpontjától számított kettőévi jótállást vállalunk. A jótállás a gyártási hibákra és a hibás alkatrészre terjed ki, és az érintett alkatrészek kicserélésére vonatkozik. A jótállás a szállítással, szereléssel, elkopott alkatrészek kicserélésével és hasonlókkal összefüggő költségekre nem terjed ki. Megszűnik a jótállás, és mindennemű felelősség az érintettre hárul át a következő esetekben: a grillezőt nem rendeltetésszerűen használják. a grillezőt felismerhető sérüléssel, vagy nem komplett összeszereltség ellenére üzembe helyezik. ha a grillezőn műszaki módosításokat végeznek. ha olyan tartozékokat használnak, amelyek nincsenek kifejezetten erre a grillezőre engedélyezve (kétség esetén kérjük, forduljon a vevőszolgálathoz). ha nem a LANDMANN GmbH & Co. Handels-KG-től származó, eredeti alkatrészeket használják. 8 LANDMANN

9 A biztonsággal kapcsolatos tudnivalók Az alkalmazott tanácsok meghatározása Ebben a kiadványban a veszélyekre és fontos tudnivalókra a következő piktogramok és jelzőszavak hívják fel a figyelmet: A biztonsággal kapcsolatos tudnivalók Piktogram és jelzőszó Veszély Figyelem Utalás a következőre:... lehetséges veszély, amelynek súlyos személyi sérülés vagy anyagi kár lehet a következménye, ha a megnevezett teendőket nem végzik el... lehetséges veszély, amelynek anyagi kár lehet a következménye, ha nem végzik el a megnevezett teendőket. Használati tudnivalók Piktogram Utalás a következőre:... a munkát elősegítő művelet, vagy hasznos ötlet. LANDMANN 9

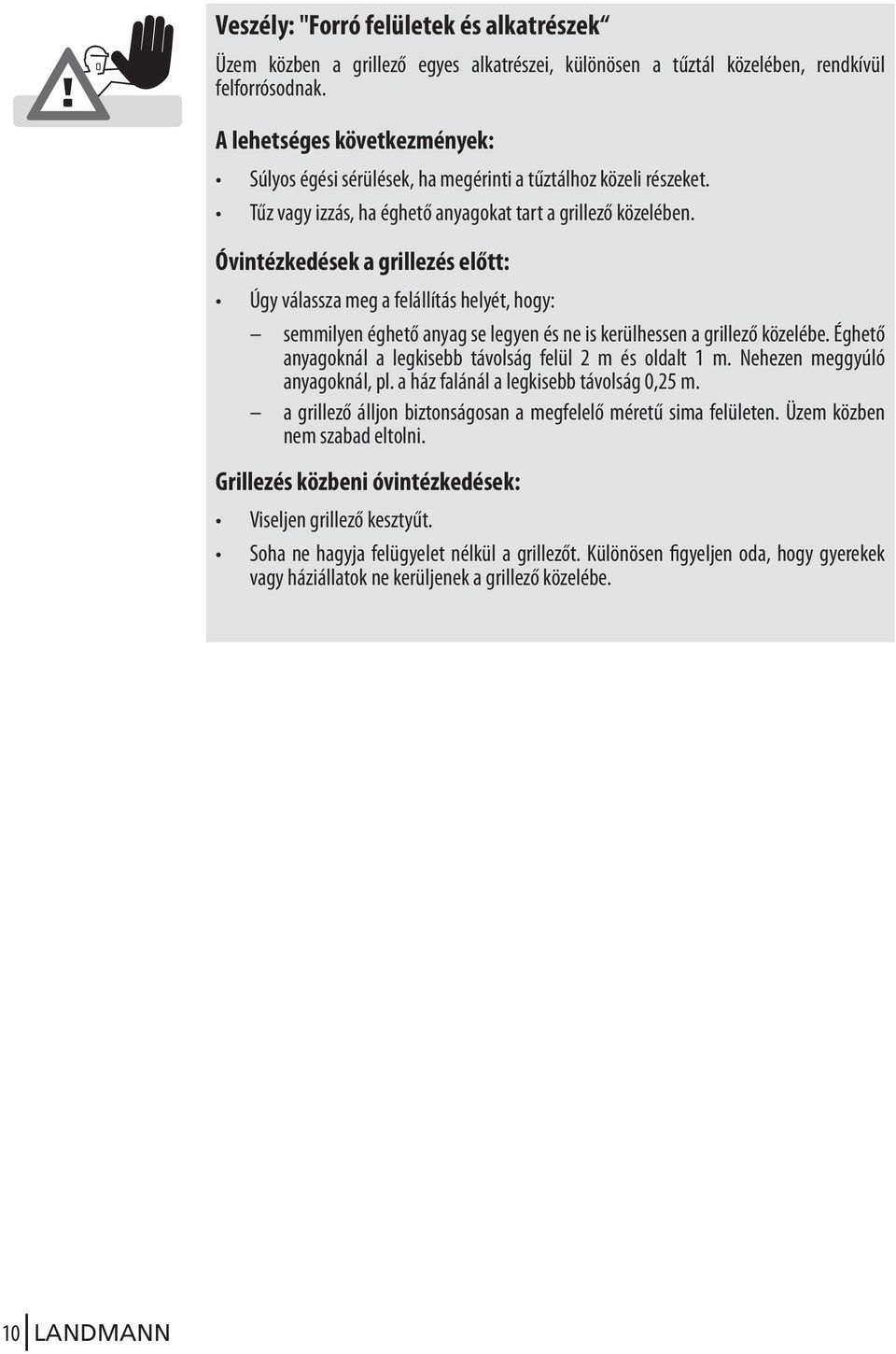

10 Veszély: "Forró felületek és alkatrészek Üzem közben a grillező egyes alkatrészei, különösen a tűztál közelében, rendkívül felforrósodnak. A lehetséges következmények: Súlyos égési sérülések, ha megérinti a tűztálhoz közeli részeket. Tűz vagy izzás, ha éghető anyagokat tart a grillező közelében. Óvintézkedések a grillezés előtt: Úgy válassza meg a felállítás helyét, hogy: semmilyen éghető anyag se legyen és ne is kerülhessen a grillező közelébe. Éghető anyagoknál a legkisebb távolság felül 2 m és oldalt 1 m. Nehezen meggyúló anyagoknál, pl. a ház falánál a legkisebb távolság 0,25 m. a grillező álljon biztonságosan a megfelelő méretű sima felületen. Üzem közben nem szabad eltolni. Grillezés közbeni óvintézkedések: Viseljen grillező kesztyűt. Soha ne hagyja felügyelet nélkül a grillezőt. Különösen figyeljen oda, hogy gyerekek vagy háziállatok ne kerüljenek a grillező közelébe. 10 LANDMANN

11 Veszély A gáz könnyen gyullad" A cseppfolyósított gáz rendkívül könnyen meggyullad, és robbanásszerűen ég. A lehetséges következmények: A kiáramló gáz ellenőrizetlen meggyulladása esetén súlyos személyi sérülések és anyagi károk következhetnek be. Óvintézkedések: A grillezőt csak a szabadban, és jó szellőzésnél használja. Védje a gázpalackot és gázvezetéket a közvetlen napsugárzástól és egyéb hőforrásoktól (max. 50 C). A gázvezeték különösen ne érintse a grillező forró alkatrészeit. Mivel az égő közelébe kerülne, ne állítsa a gázpalackot az alsó lerakó tálcára. Amikor meggyújtja a gázlángot, ne hajoljon a grillező felület fölé. Minden egyes használat végén azonnal zárja el a palack szelepét (forgassa jobbra a palackszelepet). Soha ne hagyja felügyelet nélkül a grillezőt. Ha kialudt a láng, azonnal gyújtsa meg újra, vagy zárja el a gázpalackot. A gázpalack csatlakoztatása során gondoskodjon, hogy legalább 5 m körzetben ne legyen semmi, ami gyulladást okozhat. Különösen tilos a nyílt láng használata, a dohányzás, valamint (a szikrázás veszélye miatt) elektromos fogyasztók (készülékek, lámpák, csengők stb.) bekapcsolása. A készülék üzembe helyezése előtt ellenőrizni kell valamennyi gázkötés tömítettségét és sértetlen állapotát. Gondoskodjon a tömlő szükség szerinti kicseréléséről, ha az üzemeltetés helyén érvényes nemzeti előírások ezt előírják. Porózussá vált vagy meghibásodott gázkötések esetén nem szabad üzembe helyezni a grillezőt. Ez érvényes pl. rovarok miatt eltömődött tömlőkre vagy szerelvényekre, mivel ettől veszélyes láng-visszagyújtás történhet. LANDMANN 11

12 Veszély A gáz kiszorítja az oxigént A cseppfolyós gáz nehezebb, mint az oxigén. Ezért a talajon gyűlik össze, és kiszorítja onnan az oxigént. A lehetséges következmények: Oxigénhiány miatti fulladás, ha megfelelő gázkoncentráció alakul ki. Óvintézkedések: A grillezőt csak a szabadban, jó szellőzésnél és talajszint fölött használja (vagyis a talajszint alatti mélyedésekben nem). Minden egyes használat végén azonnal zárja el a palack szelepét. Soha ne hagyja felügyelet nélkül a grillezőt. Ha kialudt a láng, azonnal gyújtsa meg újra, vagy zárja el a gázpalackot. A készülék üzembe helyezése előtt ellenőrizni kell valamennyi gázkötés tömítettségét és sértetlen állapotát. Gondoskodjon a tömlő szükség szerinti kicseréléséről, ha az üzemeltetés helyén érvényes nemzeti előírások ezt előírják. Porózussá vált vagy meghibásodott gázkötések esetén nem szabad üzembe helyezni a grillezőt. Ha hosszabb ideig nem használja, kösse le a gázpalackot, és tárolja rendes módon: Tegye fel a gázpalack szelepére a záróanyát és a védősapkát. A gázpalackok tárolása nem megengedett a föld felszíne alatti helyiségekben, lépcsőházakban, folyókon, átjárókban és épületek közötti közlekedő-helyiségekben, valamint ezek közelében. A gázpalackokat - üres állapotban is - minden esetben felállított helyzetben kell tárolni! 12 LANDMANN

13 Szerelés Mielőtt hozzákezdene Néhány tanács a grillező gyors és eredményes összeszereléséhez: Ellenőrizze a szállítmány teljességét, azután rakja ki az egyes alkatrészeket jól áttekinthetően egy üres asztalra (fenntartjuk a kisebb, pl. az apró alkatrészeket tartalmazó zacskóra vonatkozó műszaki változtatások jogát). Ha a gondos gyári ellenőrzés dacára hiányzik valami, ne habozzon, vegye fel a kapcsolatot a vevőszolgálatunkkal (lásd az utolsó oldalon). Azonnal segíteni fogunk Önnek. Válogassa szét az apró alkatrészeket, mivel a csavarok közül egyesek csupán minimális mértékben különböznek egymástól, és ezért könnyen összecserélhetők. Az összeszereléshez csak egy közepes csavarhúzóra, és alkalmas csavarkulcsokra (villás-, csillag- vagy dugókulcsra) van szükség. Csak kifogástalan, és jól illeszkedő szerszámokat használjon. A megkopott vagy nem megfelelően illeszkedő szerszámmal nem tudja a csavarokat elég szorosan meghúzni, de akár olyan sérülést is okozhat, hogy azt többé egyáltalán nem lehet behajtani. Mindig úgy szerelje be az összes kötőelemet (csavart, anyát és alátétet), ahogyan az a következő ábrákon látható. Ha valamelyik kötőelem elveszett, gondoskodjon a megfelelő pótlásáról. A biztonságos és stabil szerkezet csak így szavatolható. Feltétlenül tartsa magát a megadott munkaműveletekhez, és az előírt sorrendhez! Az adott szerelési művelet előtt olvassa el végig a művelethez tartozó leírást, ahol a segítő tudnivalók sorát esetleg csak később találja meg. Az összeszereléshez általában egy gyakorlatlan barkácsolónak sincs egy óránál hosszabb időre szüksége. LANDMANN 13

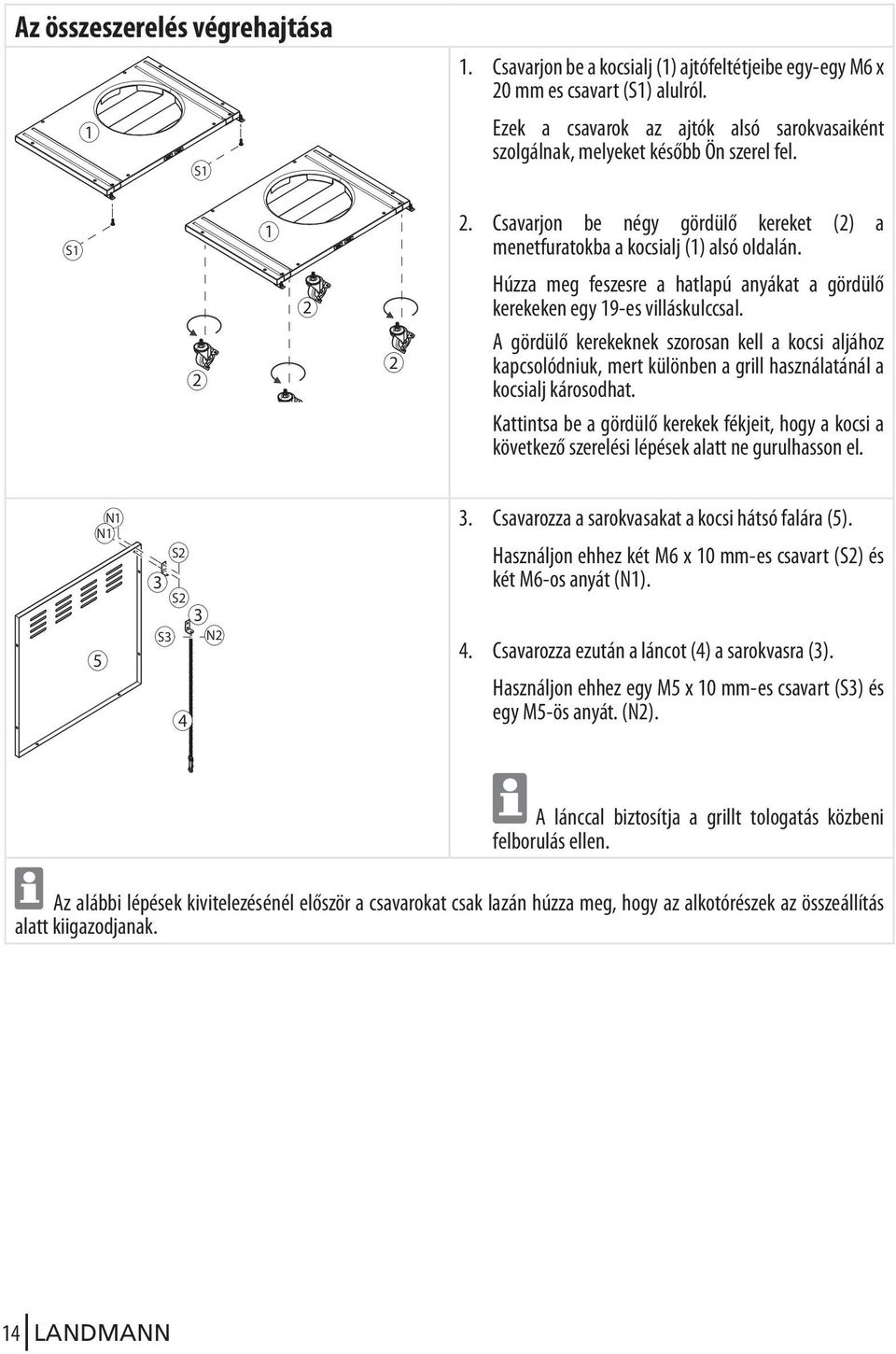

14 Az összeszerelés végrehajtása 1 S1 1. Csavarjon be a kocsialj (1) ajtófeltétjeibe egy-egy M6 x 20 mm es csavart (S1) alulról. Ezek a csavarok az ajtók alsó sarokvasaiként szolgálnak, melyeket később Ön szerel fel. S Csavarjon be négy gördülő kereket (2) a menetfuratokba a kocsialj (1) alsó oldalán Húzza meg feszesre a hatlapú anyákat a gördülő kerekeken egy 19-es villáskulccsal. A gördülő kerekeknek szorosan kell a kocsi aljához kapcsolódniuk, mert különben a grill használatánál a kocsialj károsodhat. Kattintsa be a gördülő kerekek fékjeit, hogy a kocsi a következő szerelési lépések alatt ne gurulhasson el. N1 N S3 N Csavarozza a sarokvasakat a kocsi hátsó falára (5). Használjon ehhez két M6 x 10 mm-es csavart () és két M6-os anyát (N1). 4. Csavarozza ezután a láncot (4) a sarokvasra (3). Használjon ehhez egy M5 x 10 mm-es csavart (S3) és egy M5-ös anyát. (N2). A lánccal biztosítja a grillt tologatás közbeni felborulás ellen. Az alábbi lépések kivitelezésénél először a csavarokat csak lazán húzza meg, hogy az alkotórészek az összeállítás alatt kiigazodjanak. 14 LANDMANN

15 Csavarozza a kocsi hátsó falát (5), valamint a (6) és (7) oldalfalakat a kocsialjra (1). Felcserélési veszély: A szellőző nyílások a falakban fent találhatók. A jobb oldalfalon (7) van egy kerek lyuk. Használjon minden falhoz két M6 x 10 mm-es csavart (). 6. Csavarozza össze az (5), (6) és (7) falakat. Használjon ehhez négy M6 x 10 mm-es csavart (). 7. Csavarozza a keresztrudat (8) a két oldalfal, (6) és (7) közé. 7 8 Használjon ehhez két M6 x 10 mm-es csavart (). A keresztrúdon (8) a két mágnes előre mutat. 6 LANDMANN 15

16 9 8. Szerelje fel a négy kocsi sarokvasat, (9) és (10). Felcserélési veszély: Az ábrát nézze meg jól! Használjon minden sarokvashoz négy M6 x 10 mm-es csavart () Húzzon meg most minden kötést (5-8. lépés) feszesre Csavarozza az ajtófogantyúkat (11) az ajtókra, (12) és (13). Használjon ehhez mindig két M6 x 10 mm-es csavart (). Az ajtókat a grillegységgel együtt kell szerelni Csavarozza a fedél fogóját (14) a grillegység (15) fedelére. Használjon ehhez két M6 x 10 mm-es csavart () LANDMANN

17 b 12. Helyezze az ajtókat, (12) és (13), ahogy az ábrán látszik, az alsó csuklópánt csavarra (a). Zárja be az ajtókat, hogy a mágnesek (b) tarthassák. 1 b 13 a c 13. Helyezze a grillegységet (15) a kocsira és a csuklócsapszegekre (c). Igazítsa be a grillegységet és ellenőrizze, hogy az ajtók (12)/(13) nyithatók. 14. Csavarozza össze a grillegységet (15) alulról a bal és jobb oldalfallal (6)/(7). Használjon ehhez négy M6 x 10 mm-es csavart () c 12 LANDMANN 17

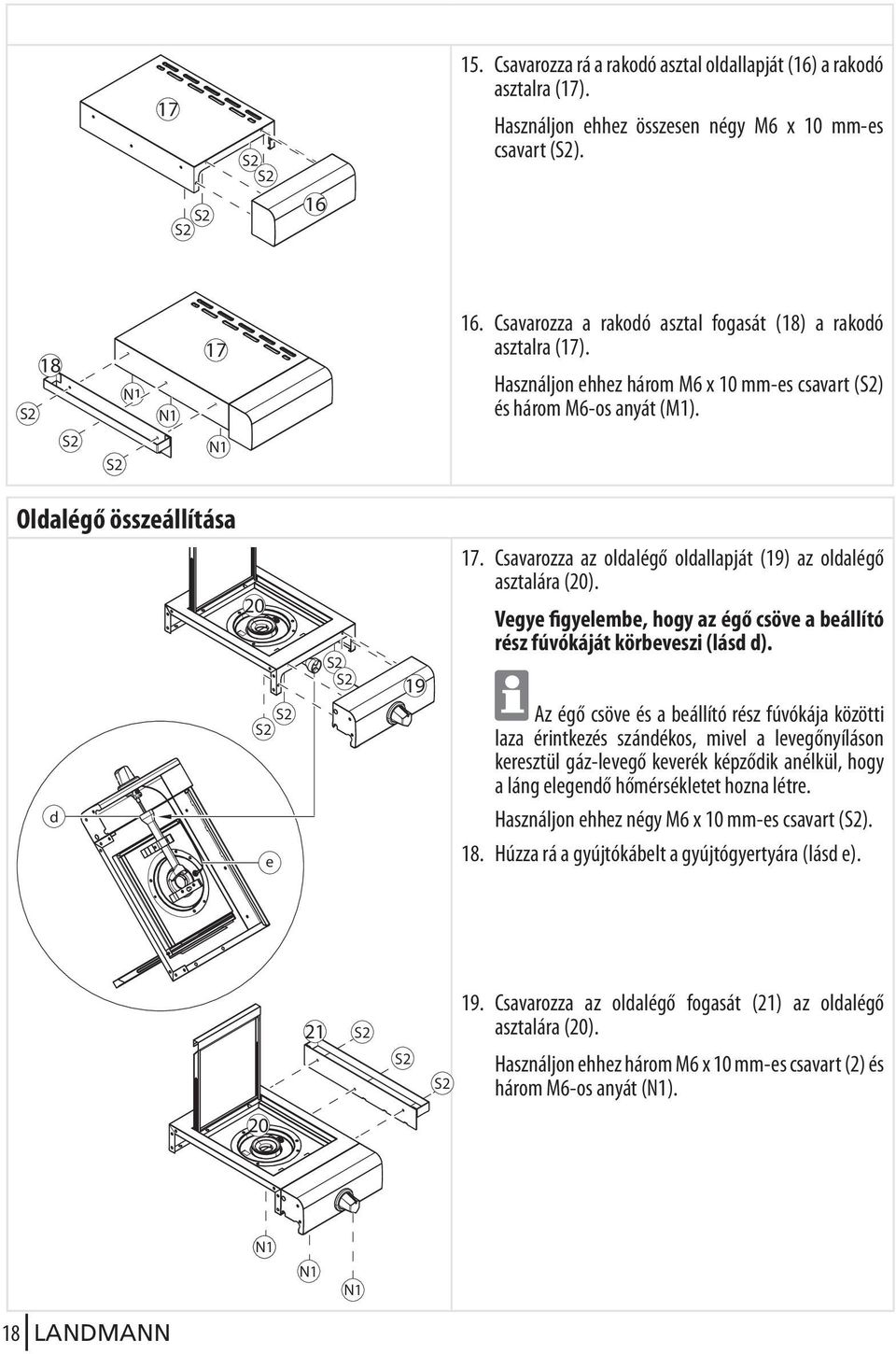

18 Csavarozza rá a rakodó asztal oldallapját (16) a rakodó asztalra (17). Használjon ehhez összesen négy M6 x 10 mm-es csavart () N1 N1 17 N1 16. Csavarozza a rakodó asztal fogasát (18) a rakodó asztalra (17). Használjon ehhez három M6 x 10 mm-es csavart () és három M6-os anyát (M1). Oldalégő összeállítása d 20 e Csavarozza az oldalégő oldallapját (19) az oldalégő asztalára (20). Vegye figyelembe, hogy az égő csöve a beállító rész fúvókáját körbeveszi (lásd d). Az égő csöve és a beállító rész fúvókája közötti laza érintkezés szándékos, mivel a levegőnyíláson keresztül gáz-levegő keverék képződik anélkül, hogy a láng elegendő hőmérsékletet hozna létre. Használjon ehhez négy M6 x 10 mm-es csavart (). 18. Húzza rá a gyújtókábelt a gyújtógyertyára (lásd e) Csavarozza az oldalégő fogasát (21) az oldalégő asztalára (20). Használjon ehhez három M6 x 10 mm-es csavart (2) és három M6-os anyát (N1). 20 N1 N1 N1 18 LANDMANN

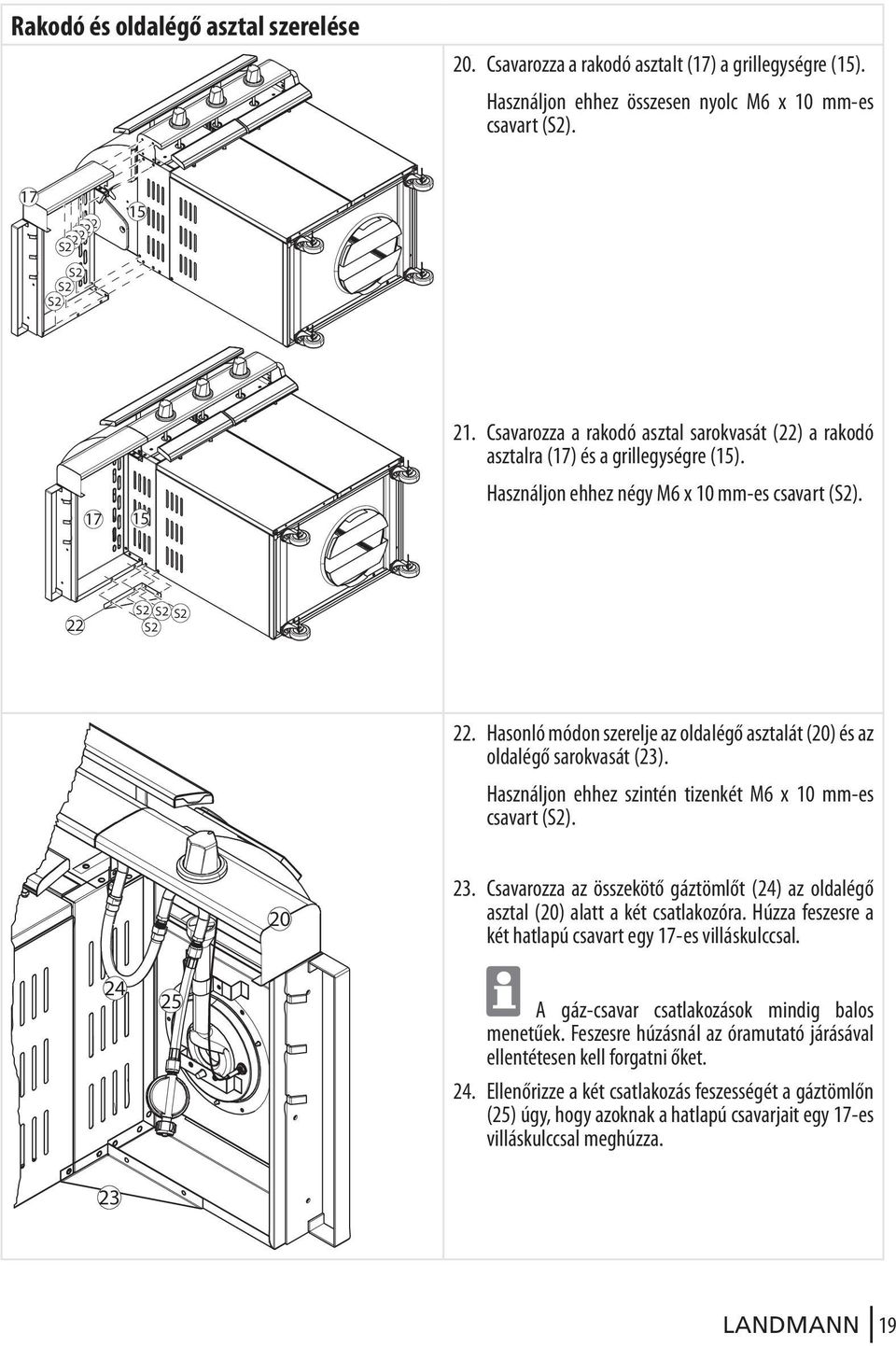

19 Rakodó és oldalégő asztal szerelése 20. Csavarozza a rakodó asztalt (17) a grillegységre (15). Használjon ehhez összesen nyolc M6 x 10 mm-es csavart () Csavarozza a rakodó asztal sarokvasát (22) a rakodó asztalra (17) és a grillegységre (15). Használjon ehhez négy M6 x 10 mm-es csavart () Hasonló módon szerelje az oldalégő asztalát (20) és az oldalégő sarokvasát (23). Használjon ehhez szintén tizenkét M6 x 10 mm-es csavart () Csavarozza az összekötő gáztömlőt (24) az oldalégő asztal (20) alatt a két csatlakozóra. Húzza feszesre a két hatlapú csavart egy 17-es villáskulccsal A gáz-csavar csatlakozások mindig balos menetűek. Feszesre húzásnál az óramutató járásával ellentétesen kell forgatni őket. 24. Ellenőrizze a két csatlakozás feszességét a gáztömlőn (25) úgy, hogy azoknak a hatlapú csavarjait egy 17-es villáskulccsal meghúzza. 23 LANDMANN 19

20 A zsírfelfogó tál behelyezése 25. Csavarozza a fogót (26) két M5 x 8 mm-es csavarral (S4) a zsírfelfogó tálra (27). 26. Bélelje ki a zsírfelfogó tálat (27) alufóliával és fedje be ezt 5-10 mm vastag tiszta homokréteggel (madárhomok, macskaalom). 27. Tolja be a zsírfelfogó tálat (27) a grillegységbe (15) S4 S4 Égőfedelek behelyezése Helyezze rá az égőfedeleket (28) a grillegység égőire LANDMANN

21 Grillrácsok, melegen tartó rács és oldalégő-feltét behelyezése 29. Helyezze be a grillrácsot (29) és a grilltálcát (30) Helyezze be a melegen tartó rácsot (31) és az oldalégő-feltétet (32). Akassza be a rács emelőjét (33) az asztal fogantyújának egyik kampójába A grillje ezzel teljesen elkészült. LANDMANN 21

22 A gázpalack csatlakoztatása és lekötése Szükséges alkatrészek és szerszámok Gázpalack A kereskedelemben kapható 11 kg töltősúlyú Camping gázpalack (pl. szürke Camping propángáz-palack). Ezt megvásárolhatja az építőanyag-telepen, vagy egy cseppfolyós gáz kereskedőnél. Szivárgást kereső szer A szivárgás-kereső szerrel derítse fel a gáz-rendszer esetleges szivárgási helyeit. A szert megvásárolhatja az építőanyagkereskedelemben, vagy a cseppfolyós gáz üzletben. Kérjük, tartsa be a szivárgáskereső szer kezelési utasítását. A szállítási terjedelem a következő alkatrészeket tartalmazza. Ezek megfelelnek az adott ország szabványainak, ahová a LANDMANN cég a termékeit szállítja. Nyomáscsökkentő Fixen beállított és által engedélyezett, max. 1,2 kg/óra, 30 mbar üzemi nyomásra beállított, az alkalmazott gázpalackhoz illeszkedő nyomáscsökkentő. Gáztömlő -tanúsított, megfelelő hosszúságú tömlővezeték, amely lehetővé teszi a vezeték megtörés-mentes felszerelését. 22 LANDMANN

23 A gázpalack csatlakoztatása Veszély: "A kiáramló gáz meggyullad" A cseppfolyósított gáz rendkívül könnyen meggyullad, és robbanásszerűen ég. A lehetséges következmények: A kiáramló gáz ellenőrizetlen meggyulladása esetén súlyos személyi sérülések és anyagi károk következhetnek be. Óvintézkedések: A gázpalack csatlakoztatása során gondoskodjon, hogy legalább 5 m körzetben ne legyen semmi, ami gyulladást okozhat. Különösen tilos a nyílt láng használata, a dohányzás, valamint (a szikrázás veszélye miatt) elektromos fogyasztók (készülékek, lámpák, csengők stb.) bekapcsolása. Gondoskodjon a tömlő szükség szerinti kicseréléséről, ha az üzemeltetés helyén érvényes nemzeti előírások ezt előírják. 1. Válasszon ki a grillező számára alkalmas felállítási helyet. Gondoskodjon arról, hogy... semmilyen éghető anyag se legyen és ne is kerülhessen a grillező közelébe. Éghető anyagok legkisebb távolsága felül 2 m és oldalt 1 m, kevésbé gyúlékony anyagok (pl. a ház fala) legkisebb távolsága 0,25 m. a grillező álljon biztonságosan a megfelelő méretű sima felületen. Üzem közben nem szabad eltolni. G1 G2 G3 G4 G5 G6 G7 2. Állítsa a gázpalackot a grillező mellé. Soha ne tegye a gázpalackot az alsó lerakó tálcára. A gáztömlőnek nem szabad sem megtörnie, sem megfeszülnie. 3. Ellenőrizze a (G2) palackszelep menete tömítésének meglétét és rendeltetésszerű állapotát. Ne tegyen bele semmiféle kiegészítő tömítést. 4. Hajtsa rá a nyomáscsökkentő (G3) hollandi anyáját a (G2) palack-szelep menetére, és kézzel, balra forgatva húzza meg a (G3) hollandit. Ne használjon olyan szerszámot, mivel megsértheti a palack-szelep tömítését, mert többé a megfelelő tömítettség nem garantált. 5. Ellenőrizze, hogy a nyomáscsökkentő (G4) és a gáztömlő (G7) összekötése szilárd legyen. Ehhez forgassa a (G6) bilincs csavart egy kereszt-csavarhúzóval jobbra, amíg szilárdan ül. 6. Azonos módon ellenőrizze a (G7) gáztömlő és a (mellső takarólemez alatti) beállító elem közötti összeköttetést. 7. Nyissa meg a palack szelepét (G1, forgassa balra), azután ellenőrizze a kereskedelemben kapható szivárgás-kereső szerrel, hogy valamennyi kötés jól tömített legyen. Figyeljen a szivárgás-kereső szer útmutatójára! A nyílt lánggal történő tömítettség-ellenőrzés nem megengedett. A hallás útján végzett tömítettség-ellenőrzés nem biztonságos. Ha tömítetlenséget észlel, azonnal zárja el a palack szelepét (forgassa jobbfelé), majd ezt követően húzza utána a nem megfelelően tömítő kötéseket, vagy cserélje ki a tömítetlen részt. Ismételje meg a tömítettség ellenőrzését. 8. Zárja el a palack gázszelepét (G1, jobbra forgatva), ha nem akar azonnal grillezni. LANDMANN 23

24 A gázpalack lekötése G1 G2 G3 G4 G5 G6 G7 1. Zárja el a palack szelepét (G1, jobbra forgatva). 2. Forgassa el a nyomáscsökkentő hollandi anyáját (G3) kézzel jobbra, azután húzza le a nyomáscsökkentőt (G4) a palack szelepének a menetéről (G2). 3. A grillező alá tárolja el a (G4) nyomáscsökkentőt a (G7) gáztömlővel. Ügyeljen arra, hogy a gáztömlő ne törjön meg. 4. Tárolja a gázpalackot előírásszerű módon: Tegye fel a gázpalack szelepére a záróanyát és a védősapkát. A gázpalackok tárolása nem megengedett a föld felszíne alatti helyiségekben, lépcsőházakban, folyókon, átjárókban és épületek közötti közlekedő-helyiségekben, valamint ezek közvetlen közelében. A gázpalackokat - üres állapotban is - minden esetben felállított helyzetben kell tárolni! 24 LANDMANN

25 Kezelés A grillező üzembehelyezése Használat előtt alaposan, meleg, szappanos vízzel mossa ki a (22) grill-lapot és (21) grillrácsot és hagyja mindkettőt jól kiszáradni. Ezután mindkettő felső oldalát kenje be étolajjal. A grillezni szánt étel ettől kevésbé ragad a grill-lapra vagy a grillrácsra. 1. Ellenőrizze, hogy... semmilyen éghető anyag se legyen és ne is kerülhessen a grillező közelébe. Éghető anyagoknál a legkisebb távolság felül 2 m és oldalt 1 m. Nehezen meggyúló anyagoknál, pl. a ház falánál a legkisebb távolság 0,25 m. a grillező álljon biztonságosan a megfelelő méretű sima felületen. Üzem közben nem szabad eltolni. 2. Ellenőrizze, hogy... minden (A) láng-szabályozó a (ki) állásban van. a grillező kompletten összeszerelt állapotban legyen, és nem észlelhető-e rajta semmilyen hiányosság. fel van fektetve az (22) grill-lap és a (21) grillrács. nyitva van a burkolat. A zsírfogó tálcát egy kb. 10 mm vastag szívóképes, nem éghető anyag réteggel megtöltötte, amely fel tudja szívni a lecsöpögő zsírt (pl. száraz, laza és tiszta homok). Egyébként a lecsöpögő zsír éghet. Semmi esetre se használjon éghető anyagokat, mint a faforgács, macskaalom vagy hasonlók. G1 G3 G4 3. Ellenőrizze a nyomáscsökkentő (G3) hollandi anyájának (G4) a szilárdságát. Forgassa ehhez a (G3) hollandi anyát kézzel balra. 4. Nyissa meg a palack szelepét (G1, balra forgatva). 5. Ellenőrizze, hogy a gázrendszer tömör legyen. Ha nem, akkor azonnal forgassa a (G1) palackszelepet jobbra (zárja el). 6. Nyissa fel az (1 + 2) burkolatot, és a begyújtás során tartsa nyitva. A következő lépések közben ne hajonljon a grillező fölé, maradjon távol. 7. Nyomja meg az (A) láng-szabályozót és forgassa nagyjából ¼ fordulattal az óramutatóval szembeni irányban, amíg a rugó csendes kattanását meg nem hallja. 8. Tartsa ebben a helyzetben megnyomva 3-5 mp-ig, hogy a gáz beáramoljon az égőbe. 9. Ha a gáz az égőben nem gyullad meg, várjon három percet és ismételje meg a lépéseket. 10. Nyomja meg az (A) láng-szabályozót, azután forgassa a Max (nagy láng) helyzetbe. 11. A további (A) láng-szabályozókal járjon el ugyanúgy, mint azt a lépésben leírtuk. 12. Zárja le az fedelet, hagyja a grillezőt teljes teljesítménnyel felfűteni. A legelső használatkor a grillezőt étel nélkül kb. 20 percig kell hevíteni, hogy az élelmiszer-konform lakkozás kikeményedjen (mint a különféle sütő kemencéken). 13. Ha az (22) grill-lapot és a (21) grillrácsot felhevítette, forgassa az (A) lángszabályozót a kívánt hőteljesítményre (láng nagyságra). Nem javasoljuk a grill teljes hőteljesítménnyel történő hosszabb üzemeltetését, mivel a ház nagyon felforrósodik és megsérülhet. 13. Most már felteheti a grillezni szándékot ételt. Ajánlatos eközben a grillező, vagy egyéb, a hőtől védő kesztyű viselése. LANDMANN 25

26 A grillező üzemen kívül helyezése 1. Zárja el a gázpalack szelepét (G1, jobbra forgatva). 2. Forgassa az (A) lángszabályozót (ki) állásba. 3. Várja meg, amíg minden alkatrész lehűl, ezután tisztítsa meg az összes, elszennyeződött alkatrészt. 4. Zárja le az burkolatot. 5. Ha hosszabb ideig nem használja: Kösse le a gázpalackot (lásd "A gázpalack lekötése" fejezetben). Tárolja a grillezőt száraz helyen. Tisztítás A grill Annak érdekében,hogy hosszú időn keresztül tudjon örülni a grillezőjének, minden használat után azonnal, mosogatószerrel, kefével és törlőruhával meg kellene azt tisztítania - miután minden alkatrésze lehűlt. Később, ha a szennyezés már rászáradt, az erőfeszítés sokkal nagyobb lesz. Figyelem: "Az égőn lévő gyújtógyertya elgörbülhet" Az égőn lévő gyújtógyertya tisztítás közben elgörbülhet vagy eltörhet. A lehetséges következmények: Az égő többé nem gyújt be. Óvintézkedések: Az égő környékét különleges óvatossággal tisztogassa. A zsírfogó tálcában lévő anyagot ki kell cserélni, ha az elszennyeződött, nedves lett vagy összeragadt. Egyébkét a lecsöpögő zsírtól meggyulladhat. Cserélje ki egy 10 mm vastag szívóképes, nem éghető anyag réteggel, amely fel tudja szívni a lecsöpögő zsírt (pl. száraz, laza és tiszta homok). Semmi esetre se használjon éghető anyagokat, mint a faforgács, macskaalom vagy hasonlók. Gáz-rendszer Az égő nyakakban lévő gáz-kilépő fúvókákat szükség szerint egy tűvel tisztíthatja ki. Ehhez ki kell szerelnie az égőt. Az összes többi, gázt vezető alkatrészt csak szakember tisztíthatja. A beállító elemet semmi esetre se szerelje szét! 26 LANDMANN

27 Gondozás A grillező nem igényel karbantartást. Ennek ellenére rendszeres időközönként el kell végezni a készülék ellenőrzését. Az időközök a használat gyakoriságához és a grillező használatának környezeti viszonyaihoz igazodnak. A grill Ellenőrizze, hogy a grillező összes alkatrésze meglegyen, és fel legyen szerelve (szemrevételezés). Ellenőrizze az összes összeköttetés meglétét és szilárd meghúzását, adott esetben húzza meg őket. Gáz-rendszer A gázrendszert mindenkor meg kell vizsgálni, ha gázpalackot köt rá (ld. a "Gázpalack rákötése és lekötése" fejezetet). Gondoskodjon a tömlő szükség szerinti kicseréléséről, ha az üzemeltetés helyén érvényes nemzeti előírások ezt előírják. A környezetvédelemi tudnivalók és az ártalmatlanítás tennivalói A grillező ártalmatlanításához szedje szét azt alkatrészeire. A fémből és műanyagból készült alkatrészeket adja át újrahasznosításra. LANDMANN 27

28 Hibakeresés és az üzemzavarok elhárítása Ha a legnagyobb fokú gondosság és szakszerű gondozás ellenére a készülék üzemzavara következne be, az ebben a fejezetben leírtak segítségül szolgálnak a hiba elhárításához. Üzemzavar A hiba oka A hiba elhárítása Gázszagot észlel Szivárgás a gáz-rendszerben 1. Azonnal zárja el a palack szelepét (G1, jobbra forgatva) 2. Akadályozzon meg mindenféle, láng vagy szikra keletkezését (ne kapcsoljon be semmilyen villamos készüléket). 3. Húzza meg a gáz-rendszer valamennyi csavarkötését. 4. Ellenőrizze a gáz vezetésére szolgáló valamennyi alkatrész külső sérülésmentességét, cserélje ki a meghibásodott elemeket eredeti gyári pótalkatrészre 5. Szivárgás-kereső szerrel ellenőrizze a tömítettséget. Az égőfej nem gyullad be Kiürült a gázpalack. Cserélje ki a gázpalackot A gázpalack szelepe zárva van Forgassa balra a (G1) gázpalack szelepet A grillezőnél a hőmérséklet túl alacsony 28 LANDMANN Az égőben nincs benn a gáz-kilépő fúvóka A bal égő nyaka melletti gyújtótű elgörbült Eltömődött a gáz-kilépő fúvóka A gázrendszerben valami más eltömődött Túl rövid (volt) a felfűtés A gázégőn lévő gázkilépő nyílások eltömődtek Szemrevételezés, adott esetben igazítsa be az égőt Szemrevételezés, adott esetben helyesbítse Egy tűvel tisztítsa ki a gáz-kilépő fúvókát A gázrendszert szakemberrel tisztíttassa ki Zárja le az (1+2) fedelet, azután állítsa a láng-szabályozót a Max helyzetbe. Szüntesse meg az égő dugulását Erős fellángolás Zsíros a grillezett étel A nagyobb mennyiségű zsírt grillezés előtt távolítsa el a húsról, vagy tegye a húst egy grillező tálcára, vagy csökkentse a grillező hőmérsékletet Pukkanó vagy bugyborékoló zaj Láng-visszalövés az égőben lévő dugulás miatt 1. Azonnal zárja el a palack szelepét (G1, jobbra forgatva) 2. Várjon három percig, azután helyezze ismét üzembe a grillezőt. 3. Ha az üzemzavar ismét jelentkezik, ki kell szerelni az égőt és meg kell tisztítani

29 Megfelelőségi nyilatkozat LANDMANN 29

30 LANDMANN Hungária Kft. Almáskert u. 4. H-2220 Vecsés Hotline Hétfő-Csütörtök 8:00-15:30 Péntek 8:00-14:00 Tel. ** Fax ** LANDMANN
