hu Vágókészülék váltófejjel RCP 20, 25. Használati utasítás

Átírás

1 hu Vágókészülék váltófejjel RCP 20, 25 Használati utasítás

2 Gyártó Wacker Neuson SE Preußenstraße München Tel.: +49-(0) Fax: +49-(0) A német nyelvű eredeti üzemeltetési útmutató fordítása

3 Tartalom RCP 20, 25 1 Előszó Bevezetés A használati utasítás ábrázolási eszközei Wacker Neuson kapcsolattartó Bemutatott készüléktípusok Biztonság Alapelv A kezelőszemélyzet képesítése Védőfelszerelés Szállítás Üzembiztonság Biztonság kézi készülékek üzemeltetése esetén Biztonság elektromos készülékek üzemeltetése esetén Biztonság hidraulikus készülékek üzemeltetése esetén Karbantartás Biztonsági és útmutató táblák Biztonsági berendezések Szállítási terjedelem Leírás Alkalmazási cél Működési mód Komponensek és kezelőelemek Szállítás Üzemeltetés Üzembe helyezés előtt A készülék beállítása Üzembe helyezés Üzemen kívül helyezés Karbantartás Karbantartási terv Karbantartási munkák Szemrevételezés sérülések keresése céljából A kés cseréje A hidraulikaolaj szint ellenőrzése A hidraulikaolaj cseréje Használati utasítás 3

4 RCP 20, Vágófej le- és felszerelés Zavarelhárítás Ártalmatlanítás A készülék ártalmatlanítása Tartozék Általános tudnivalók Hajlítófej Biztonság Szállítási terjedelem Leírás Üzemeltetés Tartozék műszaki adatok Műszaki adatok RCP-20/ RCP-20/ RCP-20/ Hosszabbítókábel Szójegyzék EK-megfelelőségi nyilatkozat Használati utasítás

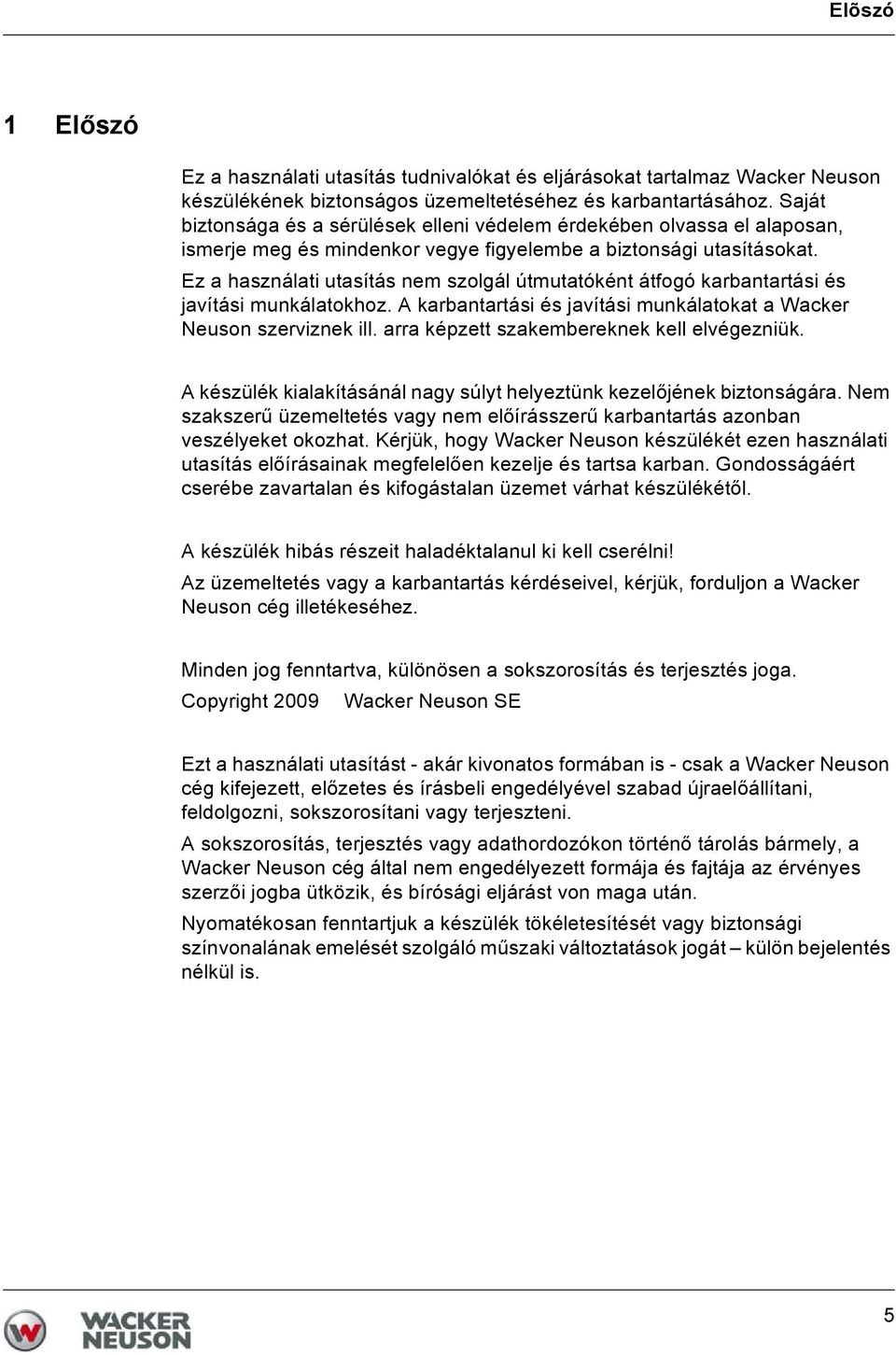

5 Elõszó 1 Előszó Ez a használati utasítás tudnivalókat és eljárásokat tartalmaz Wacker Neuson készülékének biztonságos üzemeltetéséhez és karbantartásához. Saját biztonsága és a sérülések elleni védelem érdekében olvassa el alaposan, ismerje meg és mindenkor vegye figyelembe a biztonsági utasításokat. Ez a használati utasítás nem szolgál útmutatóként átfogó karbantartási és javítási munkálatokhoz. A karbantartási és javítási munkálatokat a Wacker Neuson szerviznek ill. arra képzett szakembereknek kell elvégezniük. A készülék kialakításánál nagy súlyt helyeztünk kezelőjének biztonságára. Nem szakszerű üzemeltetés vagy nem előírásszerű karbantartás azonban veszélyeket okozhat. Kérjük, hogy Wacker Neuson készülékét ezen használati utasítás előírásainak megfelelően kezelje és tartsa karban. Gondosságáért cserébe zavartalan és kifogástalan üzemet várhat készülékétől. A készülék hibás részeit haladéktalanul ki kell cserélni! Az üzemeltetés vagy a karbantartás kérdéseivel, kérjük, forduljon a Wacker Neuson cég illetékeséhez. Minden jog fenntartva, különösen a sokszorosítás és terjesztés joga. Copyright 2009 Wacker Neuson SE Ezt a használati utasítást - akár kivonatos formában is - csak a Wacker Neuson cég kifejezett, előzetes és írásbeli engedélyével szabad újraelőállítani, feldolgozni, sokszorosítani vagy terjeszteni. A sokszorosítás, terjesztés vagy adathordozókon történő tárolás bármely, a Wacker Neuson cég által nem engedélyezett formája és fajtája az érvényes szerzői jogba ütközik, és bírósági eljárást von maga után. Nyomatékosan fenntartjuk a készülék tökéletesítését vagy biztonsági színvonalának emelését szolgáló műszaki változtatások jogát külön bejelentés nélkül is. 5

6 2 Bevezetés 2 Bevezetés 2.1 A használati utasítás ábrázolási eszközei Figyelmeztető szimbólum Jelen használati utasítás a következő kategóriákba tartozó biztonsági utasításokat tartalmaz: VESZÉLY, FIGYELMEZTETÉS, VIGYÁZAT, FIGYELEM. Tartsa be ezeket halálos baleset vagy személyi sérülés, anyagi károk vagy szakszerűtlen szerviz kizárása érdekében. VESZÉLY Ez a figyelmeztető utasítás olyan közvetlenül fenyegető veszélyekre utal, amelyek halálos balesethez vagy súlyos sérülésekhez vezetnek. A veszély a felsorolt intézkedésekkel elkerülhető. FIGYELMEZTETÉS Ez a figyelmeztető utasítás olyan lehetséges veszélyekre utal, amelyek halálos balesethez vagy súlyos sérülésekhez vezethetnek. A veszély a felsorolt intézkedésekkel elkerülhető. VIGYÁZAT Ez a figyelmeztető utasítás olyan lehetséges veszélyekre utal, amelyek könnyű sérülésekhez vezethetnek. A veszély a felsorolt intézkedésekkel elkerülhető. FIGYELEM Ez a figyelmeztető utasítás olyan lehetséges veszélyekre utal, amelyek anyagi károkhoz vezethetnek. A veszély a felsorolt intézkedésekkel elkerülhető. Utasítások Megjegyzés: Itt kiegészítő információkat talál. 6 Használati utasítás

7 2 Bevezetés Eljárási utasítás Ez a szimbólum egy tevékenység elvégzésére szólít fel. 1. A számozott eljárási utasítások arra szólítják fel, hogy a megadott sorrendben végezzen el valamit. Ez a szimbólum felsorolásra szolgál. 2.2 Wacker Neuson kapcsolattartó Az Ön Wacker Neuson kapcsolattartója az adott országtól függően a Wacker Neuson szerviz, a Wacker Neuson leányvállalat vagy a Wacker Neuson kereskedő. A címeket az interneten, a weboldalon találja meg. A gyártó címét megtalálja a jelen használati utasítás elején. 2.3 Bemutatott készüléktípusok Ez a használati utasítás egy terméksorozat különböző készüléktípusaira érvényes. Ebből kifolyólag néhány ábra kinézetében kissé eltérhet az Ön készülékétől. Ezenkívül olyan komponensek leírásával is találkozhat, amelyek az Ön készülékének nem részei. A bemutatott készüléktípusok részleteit a Műszaki adatok fejezetben találja meg. Használati utasítás 7

8 2 Bevezetés A típustábla adatai A típustábla olyan adatokat tartalmaz, amelyek egyértelműen azonosítják az Ön készülékét. Ezekre az adatokra a pótalkatrészek megrendelésénél és műszaki témájú érdeklődéseknél van szükség. Jegyezz fel az Ön készülékének adatait a következő táblázatban: Tétel Megnevezés Az Ön adatai 1 Csoport és típus 2 Építési év 3 Gépszám 4 Változatszám 5 Cikkszám 8 Használati utasítás

9 3 Biztonság 3 Biztonság 3.1 Alapelv A technika állása A készülék gyártása a technika legújabb állásának és az elfogadott biztonságtechnikai szabályoknak megfelelően történt. Mindazonáltal szakszerűtlen alkalmazása esetén a felhasználó vagy harmadik személy életére és testi épségére nézve veszélyek, ill. a készülék sérülései és egyéb dologi károk keletkezhetnek. Rendeltetésszerű használat A készülék kizárólag betonacél vágására használható. A készülékkel megmunkálható betonacél átmérője és szakítószilárdsága független a készülék kivitelétől. A készülék számára érvényes értékek a Műszaki adatok fejezetben találhatók. Az alkalmazási helyet olyan építkezési helyek és üzemek képezik, amelyek vasalást készítenek vagy betonvas feldolgozásával foglalkoznak. A készülék kizárólag törvényes és engedélyezett célokra használható. A készülék a következő anyagok megmunkálására nem használható: Vezetékek Csövek Műanyagok Fa A rendeltetésszerű használathoz tartozik a jelen használati utasítás összes utasításának figyelembe vétele, valamint az előírt ápolási és karbantartási utasítások betartása is. Minden más vagy azon túlmenő használat nem rendeltetésszerűnek számít. Az ebből eredő károkért a gyártó nem vállal felelősséget és jótállást. A kockázatot egyedül a kezelő viseli. Használati utasítás 9

10 3 Biztonság Szerkezeti módosítás Semmilyen esetben ne végezzen szerkezeti módosításokat a gyártó írásos engedélye nélkül. Ezáltal veszélyeztetné az Ön és más személyek biztonságát! Azonkívül megszűnik a gyártó felelőssége és jótállása. Főként a következő esetekben áll fenn szerkezeti módosítás: A készülék kinyitása és a Wacker Neuson cégtől származó alkatrészek tartós idejű eltávolítása. Olyan új alkatrészek beépítése, amelyek nem a Wacker Neuson cégtől származnak, vagy típusuk és minőségük nem felel meg az eredeti alkatrészeknek. Tartozékok felszerelése, amelyek nem a Wacker Neuson cégtől származnak. A Wacker Neuson cégtől származó pótalkatrészek fenntartások nélkül beszerelhetők. Azok a tartozékok, amelyek szerepelnek az Ön készüléke számára készített Wacker Neuson szállítási programban, fenntartások nélkül felszerelhetők. Erre vonatkozóan vegye figyelembe a használati utasításban szereplő felszerelési előírásokat. Ne fúrja ki a házat, hogy pl. táblát szereljen fel rá. A házba víz kerülhet és a készülék károsodhat. Az üzemeltetés előfeltétele A készülék kifogástalan és biztonságos üzemelés előfeltételezi a következőket: Szakszerű szállítás, tárolás, felállítás. Gondos kezelés. Gondos ápolás és karbantartás. Üzemeltetés A készüléket csak rendeltetésszerűen és műszakilag kifogástalan állapotban üzemeltesse. A készüléket csak biztonság- és veszélytudatosan, és az összes védőberendezéssel üzemeltesse. Semmilyen biztonsági berendezést ne módosítson vagy kerüljön meg. Munkakezdet előtt ellenőrizze a kezelőelemek és biztonsági berendezések hatásosságát. Soha ne üzemeltesse a készüléket robbanásveszélyes környezetben. Felügyelet Soha ne hagyja felügyelet nélkül a működő készüléket! 10 Használati utasítás

11 3 Biztonság Karbantartás A készülék kifogástalan és tartós működéséhez rendszeres karbantartási munkák szükségesek. A készülék elhanyagolt karbantartása csökkenti a készülék biztonságát. Feltétlenül tartsa be az előírt karbantartási időközöket. Soha ne alkalmazza a készüléket, ha karbantartás vagy javítás szükséges. Üzemzavar Működési zavarok esetén a készüléket azonnal ki kell kapcsolnia és biztosítania kell. Haladéktalanul küszöbölje ki az üzemzavarokat, amelyek a biztonságot befolyásolhatják! A sérült vagy hibás alkatrészeket haladéktalanul cseréltesse ki! További információkat a Üzemzavar fejezetben talál. Pótalkatrészek, tartozékok Csak Wacker Neuson gyártmányú pótalkatrészeket használjon, vagy olyanokat, amelynek típusa és minősége megfelel az eredeti alkatrészeknek. Csak Wacker Neuson gyártmányú tartozékokat használjon. Ennek figyelmen kívül hagyása esetén mindennemű felelősség megszűnik. Felelősség kizárása A következő megsértések esetén a Wacker Neuson visszautasít mindenféle felelősséget a személyi és dologi károkért: Szerkezeti módosítás. Nem rendeltetésszerű használat. A jelen használati utasítás figyelmen kívül hagyása. Szakszerűtlen kezelés. Olyan alkatrészek beépítése, amelyek nem a Wacker Neuson cégtől származnak, vagy amelyeknek típusa és minősége nem felel meg az eredeti alkatrészeknek. Olyan tartozékok felhasználása, amelyek nem a Wacker Neuson cégtől származnak. Használati utasítás 11

12 3 Biztonság Használati utasítás Őrizze állandóan hozzáférhetően a használati utasítást a készüléken ill. a készülék alkalmazási helyén. Ha elveszítené a használati utasítást vagy egy további példányra lenne szüksége, úgy forduljon Wacker Neuson tárgyalópartneréhez vagy töltse le azt az internetről ( Szolgáltassa ki ezt a használati utasítást a készülék minden egyes további kezelőjének vagy rákövetkező tulajdonosának. Országspecifikus előírások Tartsa be a balesetmegelőzési és környezetvédelmi, pl. a veszélyes anyagokkal való bánásra, személyi védőfelszerelés viselésére vonatkozó országspecifikus előírásokat, szabványokat és irányelveket is. Egészítse ki a használati utasítást további utasításokkal az üzemi, hatósági, nemzeti vagy általános érvényű biztonsági irányelvek figyelembe vételéhez. Kezelőelemek Tartsa a készülék kezelőelemeit mindig szárazon, tisztán, olaj- és zsírmentesen. A kezelőelemeket, pl. Be/Ki kapcsolót, gázkart stb. nem szabad meg nem engedett módon reteszelni, manipulálni vagy megváltoztatni. Ellenőrzés károk szempontjából Műszakonként legalább egyszer ellenőrizze a kikapcsolt készüléket külsőleg felismerhető károk és hiányosságok szempontjából. Ne üzemeltesse a készüléket, ha károk vagy hiányosságok ismerhetők fel. Haladéktalanul küszöböltesse ki a károkat és hiányosságokat. 3.2 A kezelőszemélyzet képesítése A kezelő képesítése Csak kiképzett szakszemélyzetnek szabad a készüléket üzembe helyeznie és üzemeltetnie. Azonkívül a következő előfeltételek érvényesek: Testileg és szellemileg alkalmasak. Kioktatták őket a készülék önálló használatára. Kioktatták őket a készülék rendeltetésszerű használatára. Járatosak a szükséges biztonsági berendezésekben. Jogosultak a készülékeket és rendszereket a biztonságtechnika szabványai szerint önállóan üzembe helyezni. A vállalkozó vagy az üzemeltető rendelkezett önálló munkavégzésükről a készülékkel. 12 Használati utasítás

13 3 Biztonság Hibás kezelés Hibás kezelés, helytelen használat vagy képzetlen személyzet általi kezelés esetén a kezelő vagy harmadik személy egészségét, valamint a készüléket, ill. más dologi értékeket veszély fenyegeti. Az üzemeltető kötelezettségei Az üzemeltetőnek a használati utasítást a kezelő számára hozzáférhetőnek kell tennie és meg kell bizonyosodnia arról, hogy a kezelő azt elolvasta és megértette. Javaslatok a munkához Kérjük, kövesse a következő javaslatokat: Csak jó testi állapotban dolgozzon. Koncentrálva dolgozzon, mindenek előtt a munkaidő vége felé. Ne dolgozzon a készülékkel, ha fáradt. Minden munkát nyugodtan, körültekintően és óvatosan végezzen. Soha ne dolgozzon alkohol, drogok vagy gyógyszerek befolyása alatt. Romolhat a látásképessége, reakcióképessége és az ítélőképessége. Úgy dolgozzon, hogy harmadik személyek ne sérüljenek meg. Gondoskodjon arról, hogy emberek vagy állatok ne tartózkodjanak a veszélyzónában. 3.3 Védőfelszerelés Munkaruházat A ruházatnak célszerűnek, azaz szorosan fekvőnek, de nem akadályozónak kell lennie. Az építkezés területén ne viseljen szabadon hosszú hajat, laza ruházatot vagy ékszert, beleértve a gyűrűket is. Sérülésveszély áll fenn pl. felakadás vagy a berendezés mozgó részeibe történő behúzás által. Csak nehezen gyulladó munkaruházatot viseljen. Használati utasítás 13

14 3 Biztonság Személyi védőfelszerelés Használjon személyi védőfelszerelést a sérülések és egészségkárosodások elkerüléséhez: Biztonsági cipő. Munkakesztyű tartós anyagból. Munkaruha tartós anyagból. Védősisak. Hallásvédő. Arcvédő. Szemvédő. Poros levegő esetén légzésvédő. 3.4 Szállítás A készülék kikapcsolása A szállítás előtt kapcsolja ki a készüléket és húzza ki a dugaszt a dugaszolóaljzatból. Hagyja kihűlni a motort. Készülék szállítása A készüléket a mellékelt hordozókofferben szállítsa. Biztosítsa a hordozókoffert a szállítóeszközön felborulás, leesés vagy elcsúszás ellen. A készülék emelése A leeső készülék komoly sérülésveszélyt jelent. A készülék nem rendelkezik emelési és rögzítési pontokkal. Emeléskor biztosítsa a készüléket felborulás, leesés vagy elcsúszás ellen pl. egy zárt szállítótartályban. Ismételt üzembe helyezés Ismételt üzembe helyezés előtt szerelje össze a készülékeket, készülékrészeket, tartozékokat vagy szerszámokat, amelyek szállítási célokra leszerelésre kerültek. Csak a használati utasítás szerint járjon el. 14 Használati utasítás

15 3 Biztonság 3.5 Üzembiztonság Robbanásveszélyes környezet Soha ne üzemeltesse a készüléket robbanásveszélyes környezetben. Munkakörnyezet Munkakezdet előtt ismerkedjen meg a munkakörnyezettel. Ehhez tartoznak pl. a következő pontok: Akadályok a munka- és közlekedési területen. A talaj teherbíróképessége. Az építkezési hely szükséges lebiztosítása, különösen a nyilvános közlekedési terület felé. Falak és fedelek szükséges lebiztosítása. Segítség lehetőségei balesetek esetén. Biztonság a munkaterületen Ha a készülékkel dolgozik, akkor különösen figyeljen a következő pontokra: Elektromos vezetékek vagy csövek a munkaterületen. Gázvezetékek vagy vízvezetékek a munkaterületen. Ellenőrzés munkakezdet előtt Munkakezdet előtt ellenőrizze a következő pontokat: A szerszámok állapotát. Készülékbeállításokat. A készülék csatlakoztatási értékeit. Készülék üzembe helyezése Vegye figyelembe a készüléken levő és a használati útmutatóban olvasható biztonsági és figyelmeztető utasításokat. Soha ne helyezzen üzembe karbantartásra vagy javításra szoruló készüléket. A készüléket a használati utasítás szerint helyezze üzembe. Állásbiztonság Mindig figyeljen a biztonságos állásra, amikor a készülékkel dolgozik. Ez különösen állványokon, létrákon, egyenetlen vagy csúszós talajon stb. történő munkavégzés esetén érvényes. Vigyázat a mozgó részek esetében Tartsa távol a kezét, lábát és becsíphető ruházatot a készülék mozgó részeitől. Használati utasítás 15

16 3 Biztonság Ne veszélyeztesse a személyeket Vigyázzon arra, hogy az elrepített vagy leeső anyagok senkit ne veszélyeztessenek. Mindig nagyon figyelmesen és előrelátóan dolgozzon. A készülék kikapcsolása Az alábbi helyzetekben kapcsolja ki a készüléket és húzza ki a dugaszt a csatlakozó aljzatból: Szünetek előtt. Ha nem használja a készüléket. Ha cseréli a szerszámot. Mielőtt letenné a készüléket, várja meg, amíg teljesen meg nem áll. Úgy állítsa vagy tegye le a készüléket, hogy az ne borulhasson fel, eshessen le vagy csúszhasson el. Tárolás Olyan biztonságosan állítsa vagy tegye le a készüléket, hogy az ne borulhasson fel, eshessen le vagy csúszhasson el. Tárolás helye Használat után a lehűlt készüléket olyan elzárt, tiszta, száraz és fagymentes helyen tárolja, amely gyermekek számára nem hozzáférhető. 3.6 Biztonság kézi készülékek üzemeltetése esetén Biztonságos munkavégzés kézi készülékekkel Biztosítsa a nem rögzített munkadarabokat megfelelő eszközökkel. Munkavégzés közben alapvetően fogja két kézzel a készüléket az arra előirányzott markolatoknál. 16 Használati utasítás

17 3 Biztonság 3.7 Biztonság elektromos készülékek üzemeltetése esetén Elektromos készülékekre vonatkozó speciális előírások Tartsa be a készüléke szállítási terjedelmének részét képező Általános biztonsági utasítások brossúrában levő biztonsági utasításokat. Tartsa be a balesetmegelőzési országspecifikus előírásokat, szabványokat és irányelveket is az elektromos berendezésekkel és készülékekkel összefüggésben. FIGYELMEZTETÉS Olvassa el az összes biztonsági utasítást és az egyéb utasításokat. A biztonsági utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Őrizze meg az összes biztonsági utasítást és egyéb utasítást, hogy a jövőben is elő tudja majd venni. A II. védelmi osztályba tartozó elektromos készülékek áramellátása Megjegyzés: A névleges feszültséget a készüléke típustábláján találja. A készüléket csak akkor szabad áramellátáshoz csatlakoztatnia, ha minden készülékrész kifogástalan állapotban található. Különösen ügyeljen a készülék következő komponenseire: Csatlakozó. Csatlakozókábel a teljes hosszán. A BE/KI kapcsoló kapcsolómembránja, ha van ilyen. Dugaszolóaljzatok. A II. védelmi osztályba tartozó elektromos készülékek erősített vagy kettős szigeteléssel (védőszigetelés) rendelkeznek és nem csatlakoznak a védővezetékre. Rögzített helyű vagy mobil áramfejlesztőhöz való csatlakoztatás esetén a következő biztonsági berendezések legalább egyikének léteznie kell: Áramvédő kapcsoló. ISO-őr. IT-hálózat. Megjegyzés: Tartsa be a mindenkori nemzeti biztonsági irányelveket! Használati utasítás 17

18 3 Biztonság Hosszabbítókábel A készüléket csak sérülésmentes és típusengedéllyel rendelkező hosszabbítókábelekkel szabad üzemeltetnie! Csak védővezetővel rendelkező és a csatlakozódugóra, valamint az összekötőre helyesen csatlakoztatott védővezetős hosszabbítókábelt szabad használnia (csak I-es védelmi osztályú készülékekhez, lásd a Műszaki adatok című fejezetet). Csak típusengedéllyel rendelkező olyan hosszabbítókábeleket szabad használnia, amelyek alkalmasak az építkezési helyen történő alkalmazásra: H05RN-F vagy jobb, közepes gumitömlő-vezeték a Wacker Neuson a H07RN- F típust, SOW kábelt vagy az adott országra jellemző, azzal egyenértékű kivitelt javasolja. A sérült (pl. repedések a köpenyben) vagy laza dugaszú és csatlakozójú hosszabbítókábeleket azonnal ki kell cserélnie. A kábeldoboknak és a többférőhelyes dugaszolóaljzatoknak ugyanazon követelményeknek kell megfelelniük mint a hosszabbítókábeleknek. Esőtől, hótól és a nedvesség minden más formájától védje a hosszabbítókábeleket, kábeldobokat és a többférőhelyes dugaszolóaljzatokat. Teljesen csévélje le a kábeldobot A le nem csévélt kábeldob tűzveszélyt jelent. Az üzem megkezdése előtt teljesen csévélje le a kábeldobot. Csatlakozókábel védelme Ne használja a csatlakozókábelt a készülék húzására vagy emelésére. A csatlakozókábel dugaszát ne a kábelnél fogva húzza ki a csatlakozóaljzatból. Védje a csatlakozókábelt a hőtől, olajtól és éles szegélyektől. A csatlakozókábelt sérülés vagy laza dugasz esetén haladéktalanul ki kell cseréltetnie Wacker Neuson tárgyalópartnerével. Nedvesség elleni védelem Védje a készüléket az esőtől, hótól vagy más nedvességektől. Károsodásokat vagy hibás működést okozhat. Túl magas vagy túl alacsony hőmérséklettől való védelem Ne tegye ki a készüléket túl magas vagy túl alacsony hőmérsékletnek. Ellenkező esetben az áramvezető részek szigetelése károsodhat. A megengedett hőmérséklet-tartományra vonatkozó információk a Műszaki adatok című fejezetben találhatók. 18 Használati utasítás

19 3 Biztonság 3.8 Biztonság hidraulikus készülékek üzemeltetése esetén Hidraulika olaj A hidraulikaolaj egészségkárosító hatású. A hidraulikaolaj kezelése során viseljen védőszemüveget és védőkesztyűt. Kerülje a hidraulikaolaj bőrrel való közvetlen érintkezését. A hidraulikaolajat haladéktalanul távolítsa el a bőrről vízzel és szappannal. Vigyázzon arra, hogy a hidraulikaolaj ne kerüljön a szembe vagy a testbe. Azonnal forduljon orvoshoz, ha a hidraulikaolaj a szembe vagy a testbe került. Ne egyen és ne igyon, míg a hidraulikaolajjal foglalkozik. Különösen figyeljen a tisztaságra. A hidraulikaolaj szennyeződés vagy víz általi szennyezettsége túl korai kopáshoz vagy a készülék kieséséhez vezethet. Ártalmatlanítsa a leengedett vagy kiömlött hidraulikaolajat az érvényes környezetvédelmi rendelkezéseknek megfelelően. 3.9 Karbantartás Karbantartási munkák Az ápolási és karbantartási munkákat csak annyira szabad végrehajtani, mint ahogyan azok ebben a használati utasításban le vannak írva. Minden további munkát a Wacker Neuson tárgyalópartnernek kell átvennie. További információkat a Karbantartás fejezetben talál. Leválasztás az áramellátásról Ápolási és karbantartási munkák előtt ki kell húznia a dugaszt a dugaszolóaljzatból a készülék leválasztásához az áramellátásról. Tisztítás A készüléket tartsa mindig tisztán és minden egyes használat után tisztítsa meg. Ne használjon üzemanyagokat vagy oldószereket. Robbanásveszély! Ne használjon magasnyomású tisztítót. Víz behatolása miatt megsérülhet a készülék. Elektromos készülékeknél áramütés okozta súlyos sérülés veszélye áll fenn. Használati utasítás 19

20 3 Biztonság 3.10 Biztonsági és útmutató táblák A készüléken matricák találhatók, amelyeken fontos utasítások és biztonsági utasítások találhatók. Tartsa az összes matricát olvasható állapotban. Cserélje ki a hiányzó vagy olvashatatlan matricákat. A matricák cikkszámát a pótalkatrész-katalógusban találhatja meg. Matrica Leírás Viseljen védőszemüveget. Viseljen védősisakot. Vegye figyelembe a használati utasítást. Viseljen hallásvédőt. Viseljen védőkesztyűt. Viseljen biztonsági cipőt. A munkadarab max. átmérője. Csak HLP-ISO-46 típusú hidraulikaolajat (pl. ESSO NUTO H46) használjon, lásd a Műszaki adatok c. fejezetet. FIGYELMEZTETÉS Levágás általi veszély. FIGYELMEZTETÉS Elrepülő forgácsok. 5 C alatti hőmérsékletek esetén a készüléket melegre kell járatni. 20 Használati utasítás

21 3 Biztonság 3.11 Biztonsági berendezések FIGYELMEZTETÉS Sérülésveszély szabadon levő mozgó részek miatt. A készüléket csak akkor üzemeltesse, ha a biztonsági berendezések helyesen vannak felszerelve és működnek. Ne módosítsa vagy ne távolítsa el a biztonsági berendezéseket. Védőfedél Némely kivitel esetén a készülék védőfedéllel van felszerelve. Tétel Megnevezés 1 Védőfedél Használati utasítás 21

22 Szállítási terjedelem RCP 20, 25 4 Szállítási terjedelem Készülék vágófejjel A készüléket készre szerelve szállítjuk. A szállítási terjedelem tartalma: Tétel Megnevezés 1 Hordozókoffer 2 Vágókészülék 3 Imbuszkulcs, 4 mm 4 Imbuszkulcs, 6 mm 5 Rugós alátét (2 darab) 6 Inbuszcsavar (2 darab) Használati utasítás (ábr. nélkül) Pótalkatrész katalógus (ábr. nélkül) Általános biztonsági utasítások (ábr. nélkül) A szállítási terjedelem csak egy vágókészüléket tartalmaz. 22 Használati utasítás

23 RCP 20, 25 Leírás 5 Leírás 5.1 Alkalmazási cél 5.2 Működési mód A készüléket csak rendeltetésszerűen használja, lásd a Biztonság, rendeltetésszerű használat című fejezetet. Elv Az elektromotor a hidraulikus szivattyún keresztül előre hajtja a nyomó csapszegekkel rendelkező dugattyút. Az előre haladó mozgás végén kinyílik egy szelep és megszünteti a nyomást. A rugó visszanyomja a dugattyút a kiinduló helyzetbe. Vágási üzemmódban a nyomó csapszeg a mozgó kést a vágófejben levő rögzített kés felé mozgatja el. Üresjáratban a nyomásmentesítő karon keresztül kinyílik egy szelep. És a nyomó csapszeg nem hajt végre mozgást. 5.3 Komponensek és kezelőelemek Tétel Megnevezés 1 BE/KI kapcsoló 2 Olajbetöltő csonk 3 Nyomásmentesítő kar 4 Ütközőcsavar 5 Vágófej Védőfedél (ábr. nélkül) Használati utasítás 23

24 Leírás RCP 20, 25 BE/KI kapcsoló A készülék bekapcsolása A készülék a BE/KI kapcsolóval kapcsolható be. Amíg a BE/KI kapcsolót lenyomva tartja, a nyomásmentesítő kar állásától függően a készülék vágási üzemmódban vagy üresjáratban működik. A készülék kikapcsolása Amikor elengedi a BE/KI kapcsolót, a motor leáll. Vágási üzemmódban a mozgó kés az adott pillanatnyi pozícióban áll meg. Vágó mozgás folytatása STOP után Ha vágási üzemmódban a megállítás után ismét megnyomja a BE/KI kapcsolót, a kés folytatja a mozgást a kiindulási helyzetbe. Olajbetöltő csonk Az olajbetöltő csonk a hidraulika olaj tartály feltöltésére és leürítésére szolgál. Az olajbetöltő csonk nyílását egy tömítőgyűrűvel ellátott zárócsavar zárja el. Nyomásmentesítő kar A nyomásmentesítő kar segítségével választható ki a vágási üzemmód vagy a tehermentesítés/üresjárat. Tétel Megnevezés 1 Vágási üzem ("I") 2 Tehermentesítés/üresjárat ("0") Vágási üzem üzemmód Ha megnyomja a BE/KI kapcsolót, a készülék teljes vágási mozgást hajt végre, amíg visszajut a kiindulási helyzetbe. 24 Használati utasítás

25 RCP 20, 25 Leírás Tehermentesítés/üresjárat üzemmód Ha megnyomja a BE/KI kapcsolót, a készülék vágó mozgás végrehajtása nélkül működik. Ha a kés beszorul, megszakíthatja a vágó mozgást. Ehhez kapcsolja ki a készüléket és állítsa a nyomásmentesítő kart tehermentesítés/üresjárat állásba. A kés visszamegy kiindulási helyzetbe. Vágófej A vágófejben egy rögzített és egy mozgó kés van beépítve. A munkadarab vágása nyírással történik. Egy karmantyú beszorítja a vágófejet a készüléken. A vágófejet le lehet szerelni. A vágófej helyére egy hajlítófejet (tartozék) lehet a készülékre szerelni. Ütközőcsavar A vágás előtt be kell állítania az ütközőcsavart a munkadarab átmérőjének megfelelően. Ha az ütközőcsavart helyesen állította be, a készülék derékszögben vágja le a munkadarabot, megdöntés nélkül. Védőfedél Némely kivitel esetén a készülék vágófeje védőfedéllel van felszerelve. Tétel Megnevezés 1 Védőfedél Zárja be minden vágás előtt a védőfedelet sérülések elkerülése érdekében. Használati utasítás 25

26 Szállítás RCP 20, 25 6 Szállítás FIGYELMEZTETÉS A szakszerűtlen kezelés sérülésekhez vagy súlyos dologi károkhoz vezethet. Olvassa el és tartsa be ezen használati utasítás valamennyi biztonsági utasítását, lásd a Biztonsági utasítások fejezetet. Készülék szállítása A készülék szállítása a mellékelt hordozókofferben történik. 1. A csatlakozót húzza ki a csatlakozó aljatból. 2. Zárja be a védőfedelet (csak néhány készülékkivitelnél van jelen). 3. Helyezze a készüléket a hordozókofferbe. 4. Csévélje fel a csatlakozókábelt és tegye a hordozókofferbe. 5. Mindkét imbuszkulcsot a hordozókofferben tárolja. 6. Zárja le a hordozókoffert. 7. Helyezze a hordozókoffert egy arra alkalmas szállítóeszközbe vagy szállítóeszközre. 8. Biztosítsa a hordozókoffert felborulás, leesés vagy elcsúszás ellen. 26 Használati utasítás

27 RCP 20, 25 Üzemeltetés 7 Üzemeltetés FIGYELMEZTETÉS A szakszerűtlen kezelés sérülésekhez vagy súlyos dologi károkhoz vezethet. Olvassa el és tartsa be ezen használati utasítás valamennyi biztonsági utasítását, lásd a Biztonsági utasítások fejezetet. FIGYELMEZTETÉS Mozgó kés. Testrészek levágásának veszélye. Ne érintse meg a vágófejet, amikor a motor működik. Zárja be a védőfedelet (amennyiben rendelkezésre áll). 7.1 Üzembe helyezés előtt Kicsomagolás után a készülék üzemkész. Csatlakozó A készüléket gyárilag az adott országban használatos dugasszal szerelik. Ellenőrzések elvégzése Ellenőrizze, hogy megfelő-e az elektromos hálózat vagy az építéshelyi elosztó üzemi feszültsége (lásd a készülék típustábláját vagy a Műszaki adatok fejezetet). Ellenőrizze, hogy az elektromos hálózat vagy az építéshelyi elosztó az érvényes nemzeti szabványoknak és irányelveknek megfelelő biztosítóval rendelkezik-e. Használati utasítás 27

28 Üzemeltetés RCP 20, A készülék beállítása FIGYELMEZTETÉS A készülék elindulása. Sérülésveszély az ellenőrizetlenül beinduló készülék miatt. A készüléken végzendő munkák előtt húzza ki a dugaszt a dugaszolóaljzatból. Állítsa be az ütközőcsavart Tétel Megnevezés 1 Mozgó kés 2 Ellenanya 3 Ütközőcsavar 4 Rögzített kés 5 Munkadarab Védőfedél (ábr. nélkül) 1. Állítsa a nyomásmentesítő kart tehermentesítés/üresjárat állásba. 2. Nyissa ki a védőfedelet (csak néhány készülékkivitelnél van jelen). 3. Csavarozza ki az ellenanyát. 4. Helyezze a munkadarabot a rögzített késhez. 5. Állítsa be az ütközőcsavart úgy, hogy a munkadarab merőleges legyen a készülék tengelyére. 6. Csavarja vissza az ellenanyát. 28 Használati utasítás

29 RCP 20, 25 Üzemeltetés Az üzemmód kiválasztása Tétel Megnevezés 1 Vágási üzem ("I") 2 Tehermentesítés/üresjárat ("0") A vágási üzemmód beállításához állítsa a nyomásmentesítő kart felfele. Az üresjárat üzemmód beállításához állítsa a nyomásmentesítő kart lefele. Használati utasítás 29

30 Üzemeltetés RCP 20, Üzembe helyezés FIGYELEM Elhasználódott kés. A készülék túl korai kopása. A munka megkezdése előtt ellenőrizze szemrevételezéssel a kés élességét. Cserélje ki az elhasználódott kést. Csatlakoztassa a készüléket az áramellátáshoz FIGYELEM Elektromos feszültség. A nem megfelelő feszültség a készülék károsodsához vezethet. Ellenőrizze, hogy az áramforrás feszültsége megegyezik-e a készülék adataival, lásd a Műszaki adatok fejezetet. VIGYÁZAT Elektromos feszültség. Rövidzárlat általi veszély. Ellenőrizze a csatlakozókábelt károsodások szempontjából. 1. Ha szükséges, megengedett hosszabbítókábellel csatlakoztassa a készüléket. Megjegyzés: A hosszabbítókábelek megengedett hosszát és érkeresztmetszetét a Műszaki adatok fejezetben találja. 2. Dugja be a dugaszt a csatlakozó aljzatba. 30 Használati utasítás

31 RCP 20, 25 Üzemeltetés A készülék üzemeltetése üresjáratban Megjegyzés: Ha a készüléket 5 C alatti környezeti hőmérsékleten használja, a munka megkezdése előtt hagyja a készüléket kb. 1 percig üresjáratban bemelegedni. Tétel Megnevezés 1 Vágási üzem ("I") 2 Tehermentesítés/üresjárat ("0") 1. Állítsa a nyomásmentesítő kart tehermentesítés/üresjárat állásba. 2. Nyomja meg a BE/KI kapcsolót és tartsa lenyomva. A készülék üresjáratban jár. 3. A kikapcsoláshoz engedje el a BE/KI kapcsolót. Használati utasítás 31

32 Üzemeltetés RCP 20, 25 Vágás FIGYELMEZTETÉS Sérülések az ellenőrizetlenül vezetett készülék miatt. Testrészek levágásának veszélye. Amikor a készüléket a munkadarabhoz közelíti, mindig két kézzel fogja a készüléket és vegyen fel biztos állást. Amikor a készülék stabil alapon fekszik, tartsa a készüléket egy kézzel a karnál fogva és a másik kezével fogja a munkadarabot. FIGYELEM Hibás ráhelyezés. A kés túl korai kopása. Győződjön meg róla, hogy az ütközőcsavar be van állítva a munkadarab átmérőjének megfelelően. Győződjön meg róla, hogy a vágófej és a munkadarab derékszöget alkot egymással. Tétel Megnevezés 1 Vágófej 2 Munkadarab 3 Védőfedél 1. Állítsa a nyomásmentesítő kart vágási üzemmód állásba. 2. Nyissa ki a védőfedelet (csak néhány készülékkivitelnél van jelen). 3. Vezesse be a munkadarabot a vágófejbe. 4. Várja be a védőfedelet. 5. Nyomja meg a BE/KI kapcsolót és tartsa lenyomva. 6. Amikor a kés ismét kiindulási pozícióban helyezkedik el, engedje el a BE/KI 32 Használati utasítás

33 RCP 20, 25 Üzemeltetés kapcsolót. 7.4 Üzemen kívül helyezés A készülék kikapcsolása 1. Engedje el a BE/KI kapcsolót. 2. Állítsa a nyomásmentesítő kart tehermentesítés/üresjárat állásba. A kés visszamegy kiindulási helyzetbe. 3. A csatlakozót húzza ki a csatlakozó aljatból. Készülék tisztítása VIGYÁZAT Elektromos feszültség. Áramütés veszélye. Biztosítani kell, hogy tisztítás során ne kerüljön víz a készülékbe. Nem szabad a készüléket pl. folyóvíz alatt vagy magasnyomású tisztítóval tisztítani. 1. Tisztítsa meg a vágófejet a vágási maradványoktól megfelelő segédeszközökkel. 2. Törölje le a házat egy tiszta, nedves ruhával. Használati utasítás 33

34 Karbantartás RCP 20, 25 8 Karbantartás FIGYELMEZTETÉS A szakszerűtlen kezelés sérülésekhez vagy súlyos dologi károkhoz vezethet. Olvassa el és tartsa be ezen használati utasítás valamennyi biztonsági utasítását, lásd a Biztonsági utasítások fejezetet. FIGYELMEZTETÉS Elektromos feszültség. Sérülés áramütés következtében. A készüléken végzendő munkák előtt húzza ki a dugaszt a dugaszolóaljzatból. 34 Használati utasítás

35 RCP 20, 25 Karbantartás 8.1 Karbantartási terv Tevékenység Naponta üzemeltetés előtt Szükség szerint Minden 2 évben Ellenőrizze, hogy a csatlakozó kábel kifogástalan állapotban van-e hiba esetén cseréltesse ki a csatlakozókábelt.* Valamennyi alkatrész szemrevételezése sérülések keresése céljából. A kés elhasználódásának ellenőrzése szükség esetén cserélje ki a kést. A készüléken levő csavarok rögzítettségének ellenőrzése szükség esetén húzza meg a csavarokat. A hidraulikaolaj szintjének ellenőrzése teljesítménycsökkenés vagy hidraulikaolaj kilépése esetén szükség esetén töltsön után hidraulika olajat. Hidraulikaolaj cseréje. * Végeztesse el ezeket a munkákat a Wacker Neuson kapcsolattartójának szerviz műhelyével. Használati utasítás 35

36 Karbantartás RCP 20, 25 Olyan karbantartási munkák esetén, amelyet saját maga nem tud elvégezni vagy saját magának nem szabad elvégeznie, forduljon Wacker Neuson kapcsolattartójához. 8.2 Karbantartási munkák Munkavégzés műhelyben A karbantartási munkákat műhelyben munkapadon végezze. Ez a következő előnyökkel jár: A készülék védelme az építkezési hely szennyeződései ellen. Az egyenes és tiszta munkafelület megkönnyíti a munkát. A kis alkatrészek könnyebben áttekinthetők és nem vesznek el olyan könnyen Szemrevételezés sérülések keresése céljából Készülék ellenőrzése FIGYELMEZTETÉS A készülék alkatrészeinek vagy a csatlakozókábel sérülései áramütés általi testi sérüléshez vezethetnek. A sérült készüléket ne üzemeltesse. A sérült készüléket haladéktalanul javíttassa meg. Ellenőrizze a készülék valamennyi alkatrészét, hogy nem sérült-e és nincsenek-e rajta repedések. 36 Használati utasítás

37 RCP 20, 25 Karbantartás A kés cseréje Tétel Megnevezés 1 Rögzített kés 2 Rögzítőcsavar (2 darab) 3 Mozgó kés 4 Rögzítőcsavar rugós alátéttel (2 darab) Előkészületek végrehajtása 1. A csatlakozót húzza ki a csatlakozó aljatból. 2. Nyissa ki a védőfedelet (csak néhány készülékkivitelnél van jelen). A rögzített kés cseréje 1. Csavarja ki a rögzített kést tartó két rögzítőcsavart. 2. Cserélje ki a rögzített kést. 3. Csavarja vissza a két rögzítőcsavart a rögzített késen. A mozgó kés cseréje 1. Csavarja ki a mozgó kést tartó két rögzítőcsavart és vegye le a rugós alátétekkel együtt. 2. Cserélje ki a mozgó kést. 3. Csavarja vissza a mozgó kés két rögzítőcsavarját és a rugós alátéteket. Használati utasítás 37

38 Karbantartás RCP 20, A hidraulikaolaj szint ellenőrzése FIGYELMEZTETÉS Forró hidraulikaolaj. Sérülés leforrázás következtében. Az olajbetöltő csonk zárócsavarját nem szabad addig kinyitni, míg a hidraulikaolaj forró. Hagyja lehűlni a készüléket. VIGYÁZAT Hidraulikaolaj nyomás alatt. A kispriccoló hidraulikaolaj áthatolhat a bőrön. Az olajbetöltő csonk zárócsavarját nem szabad addig kinyitni, amíg a nyomó csapszeg teljesen ki nem jött. Védőszemüveget és védőkesztyűt kell viselni. FIGYELEM Hibás hidraulikaolaj. A készüléken keletkező károk. Csak olyan hidraulikaolajokat szabad betölteni, amelyek a Műszaki adatok c. fejezetben a készülékhez meg vannak adva. 38 Használati utasítás

39 RCP 20, 25 Karbantartás Tétel Megnevezés 1 Zárócsavar 2 Olajbetöltő csonk Előkészületek végrehajtása 1. Vigye ki teljesen a nyomó csapszeget. Ehhez nyomja meg a BE/KI kapcsolót. 2. A csatlakozót húzza ki a csatlakozó aljatból. 3. Távolítsa el a szennyeződéseket a zárócsavar területén. A hidraulikaolaj szint ellenőrzése 1. A készüléket úgy helyezze el, hogy az olajbetöltő csonk függőlegesen felfele álljon. 2. Nyissa ki lassan és óvatosan az olajbetöltő csonk zárócsavarját. A kispriccoló hidraulikaolaj elleni védelem érdekében a másik kezével tartson egy rongyot az olajbetöltő csonk fölé. 3. Csavarja ki az olajbetöltő csonk zárócsavarját és vegye le a tömítőgyűrűvel együtt. 4. Ellenőrizze, hogy a hidraulikaolaj szintje eléri-e az olajbetöltő csonk alsó peremét. Szükség esetén töltsön után hidraulikaolajat az olajbetöltő csonk alsó pereméig. 5. Csavarja be az olajbetöltő csont zárócsavarját a tömítőgyűrűvel együtt és húzza meg szorosan. Használati utasítás 39

40 Karbantartás RCP 20, A hidraulikaolaj cseréje Cserélje ki a hidraulikaolajat, amikor kézmeleg állapotban van. Az olaj ekkor könnyebben kifolyik. Tétel Megnevezés 1 Zárócsavar 2 Olajbetöltő csonk A hidraulikaolaj leengedése FIGYELMEZTETÉS Forró hidraulikaolaj. Sérülés leforrázás következtében. Az olajbetöltő csonk zárócsavarját nem szabad addig kinyitni, míg a hidraulikaolaj forró. Hagyja lehűlni a készüléket. VIGYÁZAT Hidraulikaolaj nyomás alatt. A kispriccoló hidraulikaolaj áthatolhat a bőrön. Az olajbetöltő csonk zárócsavarját nem szabad addig kinyitni, amíg a nyomó csapszeg teljesen ki nem jött. Védőszemüveget és védőkesztyűt kell viselni. 40 Használati utasítás

41 RCP 20, 25 Karbantartás Megjegyzés: A munkafelületet vízátnemeresztő fóliával kell borítani a talaj védelméhez (környezetvédelem). Előkészületek végrehajtása 1. Készítsen elő megfelelő felfogó edényt. 2. Vigye ki teljesen a nyomó csapszeget. Ehhez nyomja meg a BE/KI kapcsolót. 3. A csatlakozót húzza ki a csatlakozó aljatból. A hidraulikaolaj leengedése 1. A készüléket úgy helyezze el, hogy az olajbetöltő csonk függőlegesen felfele álljon. 2. Nyissa ki lassan és óvatosan az olajbetöltő csonk zárócsavarját. A kispriccoló hidraulikaolaj elleni védelem érdekében a másik kezével tartson egy rongyot az olajbetöltő csonk fölé. 3. Csavarja ki az olajbetöltő csonk zárócsavarját és vegye le a tömítőgyűrűvel együtt. 4. Tartsa a készüléket az olajbetöltő csonkkal a felfogó edény fölé és hagyja kifolyni a hidraulikaolajat. 5. Állítsa a nyomásmentesítő kart tehermentesítés/üresjárat állásba. 6. Amikor a nyomó csapszeg teljesen visszahúzódott, hagyja kifolyni a maradék hidraulikaolajat a felfogó edénybe. Megjegyzés: Ártalmatlanítsa a hidraulikaolajat az érvényes környezetvédelmi rendelkezéseknek megfelelően. Hidraulikaolaj betöltése FIGYELEM Hibás hidraulikaolaj. A készüléken keletkező károk. Csak olyan hidraulikaolajokat szabad betölteni, amelyek a Műszaki adatok c. fejezetben a készülékhez meg vannak adva. Hidraulikaolaj betöltése 1. A készüléket úgy helyezze el, hogy az olajbetöltő csonk függőlegesen felfele álljon. 2. Töltsön be hidraulikaolajat az olajbetöltő csonk alsó pereméig. 3. Csavarja be az olajbetöltő csont zárócsavarját a tömítőgyűrűvel együtt és húzza meg szorosan. Használati utasítás 41

42 Karbantartás RCP 20, 25 A hidraulikaolaj elosztása 1. Dugja be a dugaszt a csatlakozó aljzatba. 2. Hagyja a készüléket vágási üzemmódban kb. 3-szor előre és hátra forogni. Ehhez nyomja meg a BE/KI kapcsolót. 3. Vigye ki teljesen a nyomó csapszeget. 4. A csatlakozót húzza ki a csatlakozó aljatból. Hidraulikaolaj utántöltése 1. A készüléket úgy helyezze el, hogy az olajbetöltő csonk függőlegesen felfele álljon. 2. Csavarja ki az olajbetöltő csonk zárócsavarját és vegye le a tömítőgyűrűvel együtt. 3. Töltsön be hidraulikaolajat az olajbetöltő csonk alsó pereméig. 4. Csavarja be az olajbetöltő csont zárócsavarját a tömítőgyűrűvel együtt és húzza meg szorosan. 42 Használati utasítás

43 RCP 20, 25 Karbantartás 8.3 Vágófej le- és felszerelés FIGYELMEZTETÉS A készülék elindulása. Sérülésveszély az ellenőrizetlenül beinduló készülék miatt. A készüléken végzendő munkák előtt húzza ki a dugaszt a dugaszolóaljzatból. Vágófej leszerelés Tétel Megnevezés 1 Rögzítőcsavar 2 Mozgó kés 3 Vágófej 4 Rögzítőcsavar (2 darab) 5 Karmantyú 1. Csavarja ki a mozgó kést tartó két rögzítőcsavart és vegye le a rugós alátétekkel együtt. 2. Vegye le a mozgó kést. 3. Csavarja ki a karmantyún lévő rögzítőcsavart. 4. Vegye le a karmantyút. 5. Húzza előre a vágófejet. Használati utasítás 43

44 Karbantartás RCP 20, 25 Vágófej felszerelés Vágófej rátolás Tétel Megnevezés 1 Készülék 2 Furat 3 Rögzítő csap 4 Vágófej 1. A vágófejet úgy kell a készülékre illeszteni, hogy a vágófejen lévő rögzítő csap a rátolás során a készüléken lévő csapba akaszkodjon. 2. Tolja rá a vágófejet ütközésig. 44 Használati utasítás

45 RCP 20, 25 Karbantartás Vágófej rögzítés Tétel Megnevezés 1 Rögzítőcsavar 2 Mozgó kés 3 Rögzítőcsavar (2 darab) 4 Karmantyú 1. Tegye fel a karmantyút. 2. Csavarja be és húzza meg a karmantyún lévő rögzítőcsavart. 3. Csavarja vissza a mozgó kés két rögzítőcsavarját és a rugós alátéteket. Használati utasítás 45

46 Zavarelhárítás RCP 20, 25 9 Zavarelhárítás A következő táblázatban a lehetséges üzemzavarokat, azok okát és elhárításukat találja. Üzemzavar Ok Elhárítás A munkadarab megszorult vagy elcsúszott. A készülék nem működik. A nyomó csapszeg teljesen kijön vagy egyenetlenül mozdul el. A nyomó csapszeg nem húzódik teljesen vissza. Hidraulikaolaj kilépés. Az ütközőcsavar hibásan van beállítva. A hálózati bemeneti feszültség túl magas vagy túl alacsony. A csatlakozókábel szakadt. Túl kevés hidraulikaolaj van a hidraulika olaj tartályban. Hideg hidraulikaolaj. Szennyeződés vagy vágási maradványok a vágófejben. Az olajbetöltő csonk tömítőgyűrűje megsérült. Szivárgás a hidraulika hengernél, a hidraulika olaj tartályon vagy a csavarzatoknál. Állítsa be az ütközőcsavart. Hozzon létre helyes feszültséget, adott esetben használjon elegendő vezetékkeresztmetszetű hosszabbítókábelt. Ellenőrizze a csatlakozókábelt, hiba esetén cseréltesse ki.* Ellenőrizze az olajszintet, szükség estén töltsön után hidraulikaolajat. Hagyja a készüléket kb. 1 percig melegedni. Tisztítsa meg a vágófejet. Tömítőgyűrű tisztítása, szükség esetén csere. Javíttassa meg a készüléket. * * Végeztesse el ezeket a munkákat a Wacker Neuson kapcsolattartójának szerviz műhelyével. 46 Használati utasítás

47 RCP 20, 25 Ártalmatlanítás 10 Ártalmatlanítás 10.1 A készülék ártalmatlanítása Az Ön készülékében is értékes nyersanyagok találhatók, amelyeket az ártalmatlanítás során környezetbarát módon kell újrahasznosítani. A készülék ártalmatlanítása során vegye figyelembe a helyi előírásokat és irányelveket, pl. az Elektromos és elektronikai kiöregedett készülékek európai irányelvét. Ne dobja a készüléket a hulladékok közé, hanem vigye el egy elkülönített gyűjtőhelyre. Használati utasítás 47

48 Tartozék RCP 20, Tartozék 11.1 Általános tudnivalók 11.2 Hajlítófej Biztonság A készülék számára a következő tartozékokat kínáljuk. Bővebb információk az egyes tartozékcikkekről a weboldalon olvashatók. Rendeltetésszerű használat A hajlítófej kizárólag betonacél hajlítására használható. Ehhez a hajlítófejet fel kell szerelni egy arra alkalmas váltófejes készülékre. A készülékkel megmunkálható betonacél átmérője és szakítószilárdsága független a készülék kivitelétől. A készülék számára érvényes értékek a Műszaki adatok fejezetben találhatók. Az alkalmazási helyet olyan építkezési helyek és üzemek képezik, amelyek vasalást készítenek vagy betonvas feldolgozásával foglalkoznak. A hajlítófej a következő anyagok megmunkálására nem használható: Vezetékek Csövek Műanyagok Fa A rendeltetésszerű használathoz tartozik a jelen használati utasítás összes utasításának figyelembe vétele, valamint az előírt ápolási és karbantartási utasítások betartása is. Minden más vagy azon túlmenő használat nem rendeltetésszerűnek számít. Az ebből eredő károkért a gyártó nem vállal felelősséget és jótállást. A kockázatot egyedül a kezelő viseli. 48 Használati utasítás

49 RCP 20, 25 Tartozék Szállítási terjedelem Leírás Tétel Megnevezés 1 Rögzítőcsavar 2 Hajlítófej 3 Rögzítőcsavar 4 Rugós alátét 5 Anya 6 Mozgó matrica 7 Idomdarab, kicsi 8 Idomdarab, nagy Alkalmazási cél A hajlítófejet egy váltófejes készülékre lehet szerelni. Felszerelt állapotban a hajlítófej betonacél hajlítására használható. A két cserélhető idomdarabbal 2 különböző hajlítási sugarat lehet beállítani. Használati utasítás 49

50 Tartozék RCP 20, 25 Működési mód A hajlításhoz a munkadarabot az idomdarab és a matrica közé kell helyezni. Az előre haladó mozgás során a matrica az idomdarab köré hajlítja a munkadarabot. A hátrafelé haladó mozgás során a matrica kiszabadítja a munkadarabot. A hajlítási szög attól a szakasztól függ, ami a matricát az előre haladó mozgás során visszaállítja. Ha a matrica teljesen előre ment, akkor a lehető legkisebb hajlítási szöget hajlította. Tetszőlegesen nagy szöget lehet hajlítani, ha az előre haladó mozgást a BE/KI kapcsoló időben történő elengedésével megszakítja. Ha a nyomásmentesítő kart tehermentesítés/üresjárat állásba állítja, akkor a matrica visszamegy kiindulási helyzetbe. Komponensek és azok működése Tétel Megnevezés 1 Idomdarab 2 Mozgó matrica Az idomdarab a hajlítófejen meg van húzva. Az idomdarab mérete meghatározza a hajlítási sugarat. A matrica meg van húzva a készülék nyomó csapszegén és együtt mozog a nyomó csapszeggel. 50 Használati utasítás

51 RCP 20, 25 Tartozék Üzemeltetés FIGYELMEZTETÉS A készülék elindulása! Ellenőrizetlen indulás esetén sérülésveszély. A készüléken és a tartozékon végzendő munkák előtt húzza ki a dugaszt a dugaszolóaljzatból. Hajlítófej felszerelése Mielőtt a hajlítófejet fel lehetne szerelni a készülékre, a vágófejet le kell szerelni, lásd 8.3 Vágófej le- és felszerelés ( 43. oldal). Hajlítófej rátolása Tétel Megnevezés 1 Készülék 2 Furat 3 Rögzítő csap 4 Hajlítófej 1. A hajlítófejet úgy kell a készülékre illeszteni, hogy a hajlítófejen lévő rögzítő csap a rátolás során a készüléken lévő csapba akaszkodjon. 2. Tolja rá a hajlítófejet ütközésig. Használati utasítás 51

52 Tartozék RCP 20, 25 Hajlítófej rögzítése Tétel Megnevezés 1 Karmantyú 2 Anya 3 Matrica 4 Rögzítőcsavar 5 Nyomó csapszeg 6 Rögzítőcsavar 1. Tegye fel a karmantyút. 2. Csavarja be és húzza meg a karmantyún lévő rögzítőcsavart. 3. Húzza meg a matricát a rögzítőcsavarral, a rugós alátéttel és az anyával a nyomó csapszegen. 52 Használati utasítás

53 RCP 20, 25 Tartozék Hajlítófej leszerelése Tétel Megnevezés 1 Karmantyú 2 Anya 3 Matrica 4 Rögzítőcsavar 5 Nyomó csapszeg 6 Rögzítőcsavar 1. Csavarja ki a nyomó csapszegen lévő rögzítőcsavart és vegye le a rugós alátéttel és az anyával együtt. 2. Vegye le a matricát. 3. Csavarja ki a karmantyún lévő rögzítőcsavart. 4. Vegye le a karmantyút. 5. Húzza előre a hajlítófejet. Használati utasítás 53

54 Tartozék RCP 20, 25 Idomdarab cseréje Tétel Megnevezés 1 Idomdarab 2 Rögzítőcsavar 1. Csavarja ki a rögzítőcsavart. 2. Vegye le az idomdarabot. 3. Tegyen be egy másik idomdarabot. Ennek során figyeljen arra, hogy az idomdarab ferdén letört éle lefelé nézzen. 4. Húzza meg az idomdarabot a rögzítőcsavarral. Munkadarab hajlítás FIGYELMEZTETÉS Mozgó szerszám. Testrészek zúzódásának veszélye. Ne érintse meg a hajlítófejet, ha a motor jár. FIGYELMEZTETÉS Sérülések az ellenőrizetlenül vezetett készülék miatt. Testrészek zúzódásának veszélye. Az egyik kezével tartsa a készüléket a karnál fogva, a másik kezével pedig vezesse a munkadarabot a hajlítófejbe. 54 Használati utasítás

55 RCP 20, 25 Tartozék Tétel Megnevezés 1 Munkadarab 2 Hajlítófej 1. Állítsa a nyomásmentesítő kart vágási üzemmód állásba (itt: hajlítási üzemmód). 2. Vezesse a munkadarabot az idomdarab és a matrica közé a hajlítófejbe. 3. Nyomja meg és tartsa benyomva a BE/KI kapcsolót, míg a kívánt hajlítási szöget el nem érte. Ha a lehető legkisebb hajlítási szöget akarja hajlítani: Tartsa benyomva a BE/KI kapcsolót, míg a matrica teljesen vissza nem megy. Ha más hajlítási szöget akar hajlítani: A kívánt hajlítási szög elérésekor engedje el a BE/KI kapcsolót és állítsa a nyomásmentesítő kart tehermentesítés/üresjárat állásba. 4. Ha a matrica teljesen visszament, akkor vegye ki a munkadarabot a hajlítófejből. Használati utasítás 55

56 Tartozék RCP 20, Tartozék műszaki adatok Hajlítófej P-20/25 Megnevezés Mértékegység HB-20 HB-25 Felszerelés a vágókészülékre RCP-20 RCP-25 Hossz x Szélesség x Magasság mm 190 x 125 x x 290 x 130 Súly kg 5,3 8,5 Min. hajlítási sugár a munkadarab belső oldalán mm 18 Hajlítási szög * * A szerszám max. megengedett szakítószilárdsága A munkadarab max. megengedett átmérője N/mm mm * A legkisebb hajlítási szög a munkadarab átmérőjétől és szakítószilárdságától függ. 56 Használati utasítás

57 RCP 20, 25 Műszaki adatok 12 Műszaki adatok 12.1 RCP-20/ Megnevezés Mértékegység RCP-20 RCP-25 Cikkszám Hossz x Szélesség x Magasság mm 385 x 180 x x 170 x 250 Üzemelési súly kg 15,5 18,5 Névleges feszültség V 230 1~ Névleges frekvencia Hz 50 Névleges teljesítményfelvétel W 1400 Névleges áramfelvétel A 6,8 Védelmi osztály II Védelem IP 20 Motor-fordulatszám min Üzemi hőmérséklet C -20-tól +50-ig Hidraulikaolaj, specifikáció HLP-ISO-46 Hidraulikaolaj, töltési mennyiség l 0,6 Max. nyomóerő t A szerszám nyitási-/zárási ideje s 5 5,5 A szerszám max. megengedett szakítószilárdsága A munkadarab max. megengedett átmérője N/mm mm Védőfedél L WA zajszint vágási üzemmódban L PA hangnyomásszint a kezelőhelyen vágási üzemmódban db(a) 102 db(a) 94 Használati utasítás 57
