1 ÜZEMBE HELYEZÉSI ÉS HASZNÁLATI ÚTMUTATÓ KONTAKT GRILL Típusok: GLS - GLM - GLD Gyártó: FABA s.r.l. / ITALY Importálja és Forgalmazza: Vendi-Hungária Kft Vendéglátó-ipari és kereskedelmi gépek, berendezések, eszközök forgalmazása HU-7100 SZEKSZÁRD, Rákóczi u Tel / Fax: ( ) ; ; vendi.sz@axelero.hu

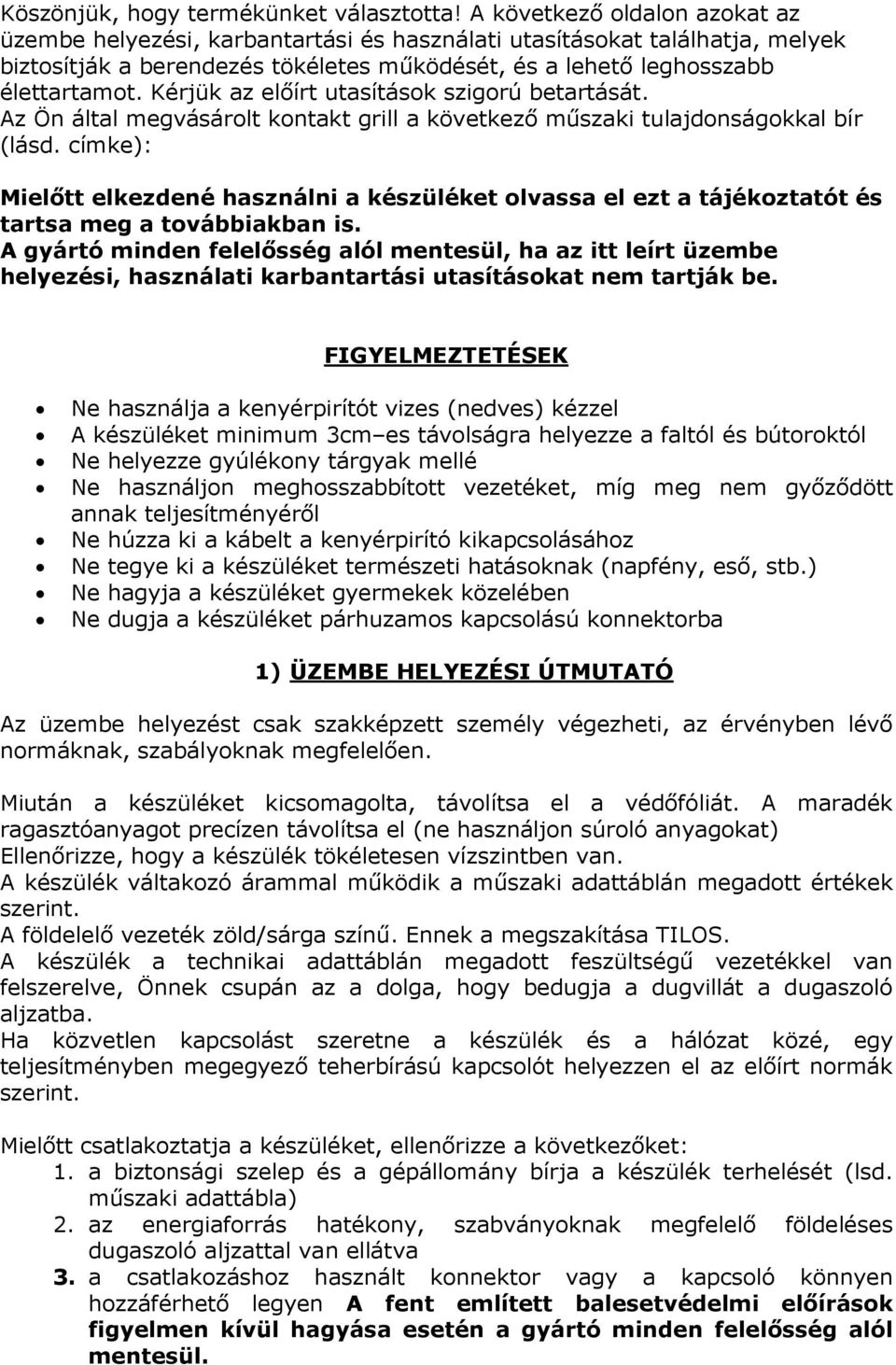

2 Köszönjük, hogy termékünket választotta! A következı oldalon azokat az üzembe helyezési, karbantartási és használati utasításokat találhatja, melyek biztosítják a berendezés tökéletes mőködését, és a lehetı leghosszabb élettartamot. Kérjük az elıírt utasítások szigorú betartását. Az Ön által megvásárolt kontakt grill a következı mőszaki tulajdonságokkal bír (lásd. címke): Mielıtt elkezdené használni a készüléket olvassa el ezt a tájékoztatót és tartsa meg a továbbiakban is. A gyártó minden felelısség alól mentesül, ha az itt leírt üzembe helyezési, használati karbantartási utasításokat nem tartják be. FIGYELMEZTETÉSEK Ne használja a kenyérpirítót vizes (nedves) kézzel A készüléket minimum 3cm es távolságra helyezze a faltól és bútoroktól Ne helyezze gyúlékony tárgyak mellé Ne használjon meghosszabbított vezetéket, míg meg nem gyızıdött annak teljesítményérıl Ne húzza ki a kábelt a kenyérpirító kikapcsolásához Ne tegye ki a készüléket természeti hatásoknak (napfény, esı, stb.) Ne hagyja a készüléket gyermekek közelében Ne dugja a készüléket párhuzamos kapcsolású konnektorba 1) ÜZEMBE HELYEZÉSI ÚTMUTATÓ Az üzembe helyezést csak szakképzett személy végezheti, az érvényben lévı normáknak, szabályoknak megfelelıen. Miután a készüléket kicsomagolta, távolítsa el a védıfóliát. A maradék ragasztóanyagot precízen távolítsa el (ne használjon súroló anyagokat) Ellenırizze, hogy a készülék tökéletesen vízszintben van. A készülék váltakozó árammal mőködik a mőszaki adattáblán megadott értékek szerint. A földelelı vezeték zöld/sárga színő. Ennek a megszakítása TILOS. A készülék a technikai adattáblán megadott feszültségő vezetékkel van felszerelve, Önnek csupán az a dolga, hogy bedugja a dugvillát a dugaszoló aljzatba. Ha közvetlen kapcsolást szeretne a készülék és a hálózat közé, egy teljesítményben megegyezı teherbírású kapcsolót helyezzen el az elıírt normák szerint. Mielıtt csatlakoztatja a készüléket, ellenırizze a következıket: 1. a biztonsági szelep és a gépállomány bírja a készülék terhelését (lsd. mőszaki adattábla) 2. az energiaforrás hatékony, szabványoknak megfelelı földeléses dugaszoló aljzattal van ellátva 3. a csatlakozáshoz használt konnektor vagy a kapcsoló könnyen hozzáférhetı legyen A fent említett balesetvédelmi elıírások figyelmen kívül hagyása esetén a gyártó minden felelısség alól mentesül.

3 2) HASZNÁLATI ÚTMUTATÓ A) a kontakt grill bekapcsolása A hıfokszabályozó gombot (13-3.kép) fordítsa a kívánt hımérsékletre. B) a készülék használata elıtt A kenıanyag maradványok füstöt és kellemetlen szagokat okozhatnak. Ezért ajánlatos a készüléket az elsı használat elıtt 10 percre, 150 ºC-ra felmelegíteni. A készülék egy mőködésjelzı lámpával van ellátva: - sárga lámpa: főtıelemek bekapcsolva (12-3.kép) A készülék kikapcsolásához a hıfokszabályozót (13-3.kép) állítsa 0 pozícióba! 3) TISZTÍTÁS ÉS KARBANTARTÁS Tisztítás és karbantartás elıtt a készüléket mindig áramtalanítsa és hagyja kihőlni. Az inox részeket csak karcmentes anyagokkal tisztítsa. A vezérlı panelt és a gombokat nedves, puha ronggyal törölje át. Az öntött vas lapot a tartozék kefével tisztítsa. Soha ne tisztítsa a készüléket közvetlen vízsugárral, mivel a víz beszivároghat az elektromos alkatrészekbe. A csöpögtetı tálcát gyakran ellenırizze és tisztítsa alaposan. Az elektromos alkatrészek ellenırzését csak szakember végezheti. MŐSZAKI ADATOK Típus Méretek mm Szabvány feszültség Teljesítmény W Hasznos terület mm Hasznos terület inch Egyes barázdált felület vagy sima GRS/GLS 330x360x200h x230 Közepes barázdált vagy sima GRM/GLM 420x360x200h x230 9,45x9,06 13,39x9,06 Dupla barázdált vagy sima, vagy barázdált/sima GRD/GMD/GLD 570x360x200h /3/N x230 18,9x9,06

4 KAPCSOLÁSI RAJZ Egyes kontakt grill 115/230 V 1 PH Dupla kontakt grill 230 V 1 PH N = kék L = barna T = sárga/zöld L vezeték ST 1-2 főtés figyelmeztetı lámpa N semleges R ½ főtıelem G/V földelés R ¾ főtıelem MO terminál TR 1-2 hıfokszabályozó

5 Robbantott rajz 4. alsó főtıtest 10. rugó 16. állítható lábak 5. főtıtest védı 11. rugó tartó rúd 17. nikkel huzal főtıtesthez 6. kábel védı 13. króm kézi nyitó 9. sárgaréz kuplung 14. nyitó tartórúd

6 1. sütılap 8. hımérséklet szabályzó 16. állítható lábak 2. felsı főtıtest 9. fıkapcsoló 17. kábel tartó 4. főtıtest szigetelés 10. komplett külsı borítás 18. kábel villásdugóval 5. biztonsági termosztát 12. termosztát lámpa 19. fiók gomb 6. terminál 13. kapcsoló gomb 20. nikkel huzal főtıtesthez 7. kábel 14. visszajelzı lámpa 21. metál kefe
