1 BEÉPÍTÉSI ÉS MŰSZAKI LEÍRÁS Fagymentes, falraa szerelhető víz- és áramellátó szekrény Monor, Mátyás király u. 11. Tel.: 2200 (29)413 Monor, Mátyás Fax: király (29) u T: 06-29/ , Fax: atanet.hu 06-29/ Internet: ndk.hu andk.hu Internet: 1/9

2 Gratulálunk! A fagymentes, falra szerelhető ellátószekrény komfortos, tiszta és egyszerű víz- és áramellátást biztosít külterületen. Az Ön által vásárolt ellátószekrény jó minőségű rozsdamentes acélból (WNR ) készült, amely kitűnően ellenáll a külső környezeti tényezőkkel szemben! Kitűnő segítőtárs lehet középületeknél (iskola, szálloda), rendezvényeken (piactéren), kempingekben, valamint családi és társasházaknál egyaránt. Ideális és egyszerű megoldást biztosít a kertekben, teraszokon és a hétvégi házaknál (fűnyírás, öntözés, elektromos grill, nagynyomású mosó). Biztos védelmet biztosít a jogosulatlan felhasználókkal szemben, még használat közben is! Fagybiztonságának köszönhetően, kitűnően használható fagypont alatti hőmérséklet esetén is! Köszönjük Önnek a vásárlást, és reméljük, hogy a termékünkkel meg lesz elégedve! Fontos! Az ellátószekrény felszerelését és bekötését csak szakember végezheti! Az ellátószekrényt csak az előírt váltóáramra szabad csatlakoztatni! Az ellátószekrényt tisztítás és karbantartás előtt áramtalanítani kell! A dugót a konnektorból ne a kábelnél fogva húzza ki! Ügyeljen arra, hogy használat közben ne feszítse meg, sem az elektromos kábeleket, sem az öntözőcsövet! Használat előtt ellenőrizze a kábelt a működtetni kívánt készüléken, csak hibátlan állapotú kábel esetén üzemeltesse azt! Amennyiben sérült a konnektor, ne használja az ellátószekrényt! Az ellátószekrény javítását csak szakember végezheti! Csak az eredeti tartozékokat és pótalkatrészeket használja! A károsodott vezeték cseréjét csak szakember végezheti! A kifolyócsonkra csak sérülésmentes és jól záró csatlakozót szereljen fel! Használat előtt ellenőrizze a kifolyócsonk csatlakozóját, ha sérült, vagy nem zár tökéletesen, akkor ne használja azt! A vízsugarat ne irányítsa az ellátószekrény belsejébe! Használat közben is zárja be az ellátószekrény ajtaját! Ha az ellátószekrényt nem a rendeltetésének megfelelően, vagy helytelenül használják, a gyártó az esetleges károkért nem vállal felelőséget! Az ellátószekrény leírása A falra szerelt ellátószekrény biztonságosan egyesíti az áramellátást és a fagymentes vízellátást. Zárható ajtaja és billenő kábelajtaja révén, üzem közben is biztos védelmet nyújt a jogosulatlan felhasználóktól. A készülék 1 db 400 V-os konnektorral, 2 db 230 V-os konnektorral és 1 db ivóvíz csatlakozással rendelkezik. 2/9

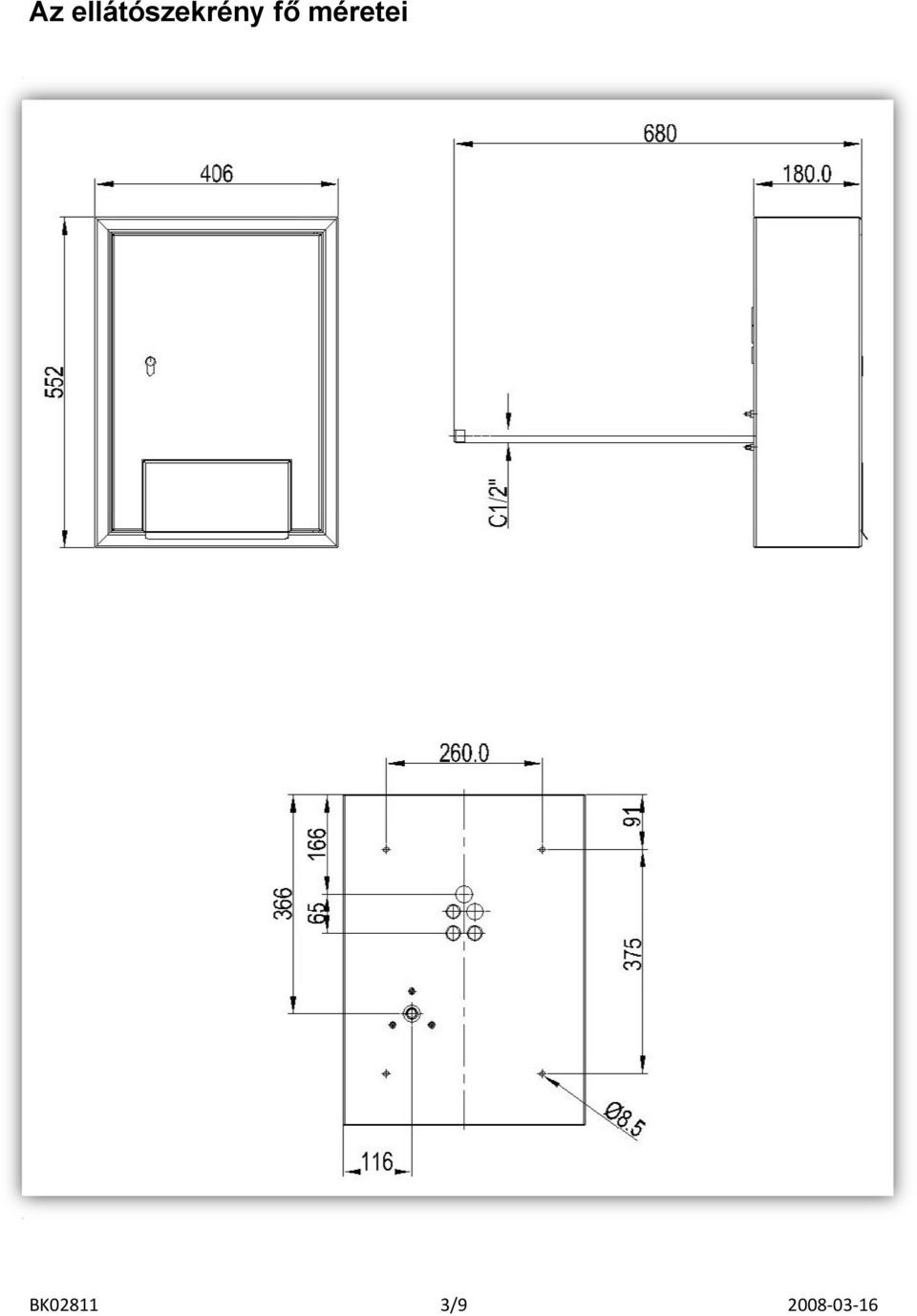

3 Az ellátószekrény fő méretei 3/9

4 Az ellátószekrény fő részei 4/9

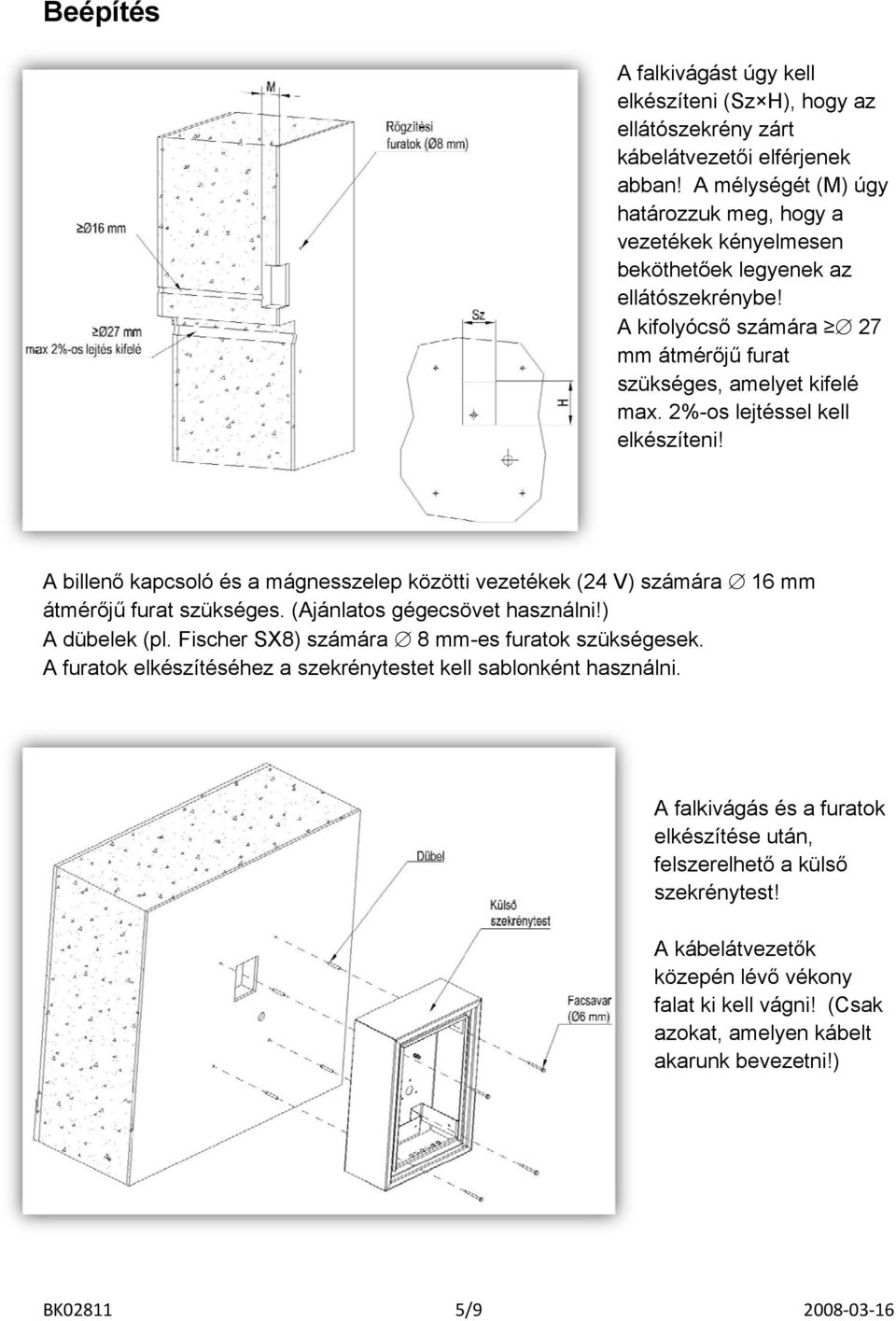

5 Beépítés A falkivágást úgy kell elkészíteni (Sz H), hogy az ellátószekrény zárt kábelátvezetői elférjenek abban! A mélységét (M) úgy határozzuk meg, hogy a vezetékek kényelmesen beköthetőek legyenek az ellátószekrénybe! A kifolyócső számára 27 mm átmérőjű furat szükséges, amelyet kifelé max. 2%-os lejtéssel kell elkészíteni! A billenő kapcsoló és a mágnesszelep közötti vezetékek (24 V) számára 16 mm átmérőjű furat szükséges. (Ajánlatos gégecsövet használni!) A dübelek (pl. Fischer SX8) számára 8 mm-es furatok szükségesek. A furatok elkészítéséhez a szekrénytestet kell sablonként használni. A falkivágás és a furatok elkészítése után, felszerelhető a külső szekrénytest! A kábelátvezetők közepén lévő vékony falat ki kell vágni! (Csak azokat, amelyen kábelt akarunk bevezetni!) 5/9

6 A központi földelőcsavar a szekrénytest felső harmadában található, amelyre az ajtó és a belső szekrénytest földelő-vezetékei vannak bekötve. Az ellátószekrény földelését a központi földelőcsavaron keresztül kell kialakítani! Földelés nélküll a szekrényt ne használja! Az ellátószekrényben található földelővezetékeket eltávolítani tilos! Vezetékszakadás vagy hiány esetén cserélni ill. pótolni kell! A kifolyócső beszerelésénél ügyeljünk a maximum 2%-os lejtés kialakítására! A lejtés és a légbeszívó teszik lehetővé, a mágnesszelep utáni csőszakasz teljes víztelenítését, ezáltal biztosítva a fagymentességet! A kifolyócső belső végére fel kell szerelni a mellékelt előszerelt egységet, amely o 1 db ½ -os könyököt o 1 db ½ -os közcsavart o 1 db ½ -os T-idomot o 1 db ½ -os légbeszívót o 1 db ½ -os mágnesszelepet tartalmaz. A mágnesszelep szabad csatlakozójáraa kell kötni a vízellátást! 6/9

7 Mágnesszelep paraméterei: ½ -os csatlakozás (külső menetes) áteresztőképesség max. 70 liter/perc működtető feszültség 24 VAC munkanyomás 0,2-10 bar környezeti hőmérséklet max. 60 C folyadékhőmérséklet max. 25 C A mágnesszelepet az ellátószekrénybenn lévő billenő kapcsolóra kell - a már meglévő 16 mm-es furaton át- rákötni. Az ellátószekrény bekötésétt csak szakember végezheti! A bekötéshez csak sérülésmentes vezetékeket használjon! A 230 V-os transzformátor a billenő kapcsolón át biztosítja, a mágnesszelep működtetéséhez szükséges 24 V-os feszültséget. A csatlakozóaljzatok vezetékeinek hosszát úgy határozzuk meg, hogy a belső szekrénytestet kényelmesen ki lehessen szerelni, szükség esetén! A belső szekrénytest beszerelése előtt, ne felejtse el, az ajtó földelővezetékét átfűzni a kábelátvezetőn! 7/9

8 Rozsdamentes felületek karbantartása, tisztítása: (KO33): A termékeink kiváló minőségű rozsdamentes acéllemezből készülnek, amely rendeltetésszerű használat esetén klórmentes környezetben vízzel, szennyezett vízzel, élelmiszerekkel és szerves savakkal 5,5-es ph értékig való érintkezés esetén korróziómentes, hosszú élettartamú és esztétikus felületet biztosít, amely rendszeres ápolásra és tisztításra szorul. - A rozsdamentes felületeket mindig tisztán kell tartani, a karcolódástól, sérülésektől óvni, és szellőzésüket biztosítani kell! - Naponta, vagy a szennyeződés mértékének megfelelő gyakorisággal kell tisztítani. - A rozsdamentes felület tisztítására bármely karcmentes háztartási tisztítószert használhatja, amely nem tartalmaz klórt vagy annak származékait. - Lehetőleg használjon aktívklór-mentes semleges vagy lúgos tisztítószert. - Makacs foltok eltüntetésére használjon meleg ecetet. - A tisztítást mindig alapos, bő vízzel történő öblítés kövesse! - Amennyiben mechanikai tisztítás válna szükségessé, semmiféle fémből készült eszközt ne használjon, hanem pl. műanyag vagy természetes szálból készült keféket. A tisztítást mindig bő vízzel végezzük. - A rozsdamentes acél tisztítására ne használjon sósavat, kénsavat, nátronlúgot. Még a savak gőzei is amelyek pl. csempék sósavval történő tisztításakor keletkeznek ártanak a rozsdamentes acéloknak. - Ha a felületre véletlenül sósav kerül, azt vízzel azonnal, alaposan le kell öblíteni. - Tilos a korrózióálló acélt kemény tárggyal, acélgyapottal vagy más olyan tisztítószerrel, eszközzel tisztítani, amely megkarcolhatja, vagy matt fényűvé teheti. - A rozsdamentes acélból készült felületek ne érintkezzenek rozsdás tárgyakkal, mert a vízvezetékből, fémforgácsokból, fémkefékből és acélsúrolókból származó rozsda, továbbá a szállórozsda a felületre jutva rozsdásodást okozhat. Amennyiben ilyen elszíneződést jelentkezne, azt azonnal el kell távolítani. 8/9

9 - Ha idegen rozsdát vagy elszíneződést veszünk észre a felületen, azt azonnal el kell távolítani, hogy a további korrodálást megakadályozzuk. A friss rozsdásodást finom súrolószerrel, esetleg finom csiszolóvászonnal távolítsuk el. - Erős korrodálás esetén a rozsdafoltot %-os salétromsavas pácolással kell megszüntetni. Ez a módszer veszélyes, ezért csak szakképzett személy végezheti! Ezután különösen fontos a bő vízzel történő öblítés. 9/9
