Rozsdamentes acél (KO33) Kikészítés: 37.5kg. 250x80 Víz csatlakozás: C1/2 Lefolyó csatlakozás: 32 Kútfej típus: BK01412 Beépített nyomógomb típus:

Átírás

1 MŰSZAKI LEÍRÁS Falra szerelhető hegesztett körmedencés ivókút zárt szűrőtakarással Típus: BK01451 Medence belméret: Mélység: 80 mm Átmérő: 250 mm Befoglaló méret (MxSZxM): 542x300x360mm Anyag: Rozsdamentes acél (KO33) Kikészítés: Tükrös Súly: 37.5kg A nyomógomb és ivókútfej paramétereit lásd mellékelve: Műszaki leírás időzített, nyomógombos öblítőkhöz és csaptelepekhez Típus Medence méret: 250x80 Víz csatlakozás: C1/2 Lefolyó csatlakozás: 32 Kútfej típus: BK01412 Beépített nyomógomb típus: QK Működtetés: Beépített nyomógombbal Kapacitás: 2 l/perc Üzemi nyomástartomány: 1,5-4 bar Maximális üzemi hőmérséklet: 80 o C BK01451_burkolt_ivokut 9/

2 FELÉPÍTÉS: (1) M5x50 domborúfejű, csapos torx kulcsnyílású csavar (2) csőszifon (3) flexibilis bekötőcső ½ (4) flexibilis bekötőcső ½ (5) hegesztett ivókút medence (6) BK01412 nyomógombos időzített ivókútfej (7) lapos alátét (8) leeresztőszelep C5/4 (9) M5x10 domborúfejű, csapos torx kulcsnyílású csavar (10) hegesztett szűrőtakaró (11) szűrő egység (12) sarokszelep (13) ø8-as műanyag tipli SZERELÉS: - Először a szűrőtartó konzolon lévő 2db furat helyét jelöljük át a falra, fúrjuk ki, majd üssük be a műanyag tipliket. - Rögzítsük a konzolt a falon a mellékelt csavarokkal - Ezután a hegesztett ivókút medence hátlapján lévő 4 db faurat helyét jelöljük át a falra, fúrjuk ki, majd üssük be a műanyag tipliket. - Rögzítsük a hegesztett ivókút medencét a falon a mellékelt csavarokkal. - A csőszifont kössük rá a leeresztőszelepre. - Rögzítsük a hegesztett szűrőtakarót a hegesztett medencéhez és a falhoz. - Próbaüzemmel ellenőrizzük le a tömítettségeket. BK01451_burkolt_ivokut 9/

3 MŰKÖDÉS: Az ivókút a beépített nyomógomb megnyomása után, a beállításnak megfelelő ideig szolgáltatják a hidegvizet.. A tartozékként szállított, és a vízkiállásokra felszerelt szűrős sarokszelepek állítógombjával a kellő vízmennyiség beállítható. ÜZEMBEHELYEZÉS: - Az üzembehelyezés előtt a kiépített vízvezetékeket át kell mosatni, a szennyeződésektől meg kell tisztítani. A vízhálózatba 250 µ-os szűrő beépítése szükséges. - Jelöljük és fúrjuk fel a rögzítőcsavarokat. - Csatlakoztassuk a szifon csövét a vízkiálláshoz, és rögzítsük a falon a medencét. - Csatlakoztassuk a C1/2 -os belsőmenetű vízkiálláshoz a szűrős sarokszelepet. - A kútfejre csatlakoztatott flexibilis cső szabad végét csatlakoztassuk a szűrős sarokszelephez. - Helyezzük nyomás alá a rendszert és ellenőrizzük le a tömítettségeket. KARBANTARTÁS: Az ivókútfej karbantartására és szerelésére a mellékelt Műszaki leírás időzített, nyomógombos öblítőkhöz és csaptelepekhez előírásai vonatkoznak. Kültéri, illetve fagyveszélyes helyeken történő alkalmazásnál a hőmérséklet 0 C -alá csökkenése előtt az ivókutat vízteleníteni kell, a nyomógombot pedig ki kell szerelni a kútfejből, és száraz fagymentes helyre kell szállítani. A sarokszelepen lévő szűrőt negyedévente meg kell tisztítani a szennyeződésektől. FIGYELEM! A berendezés kizárólag tiszta hálózati vízzel működtethető! Bármilyen maró hatású vegyszer (lúgok, savak) átáramoltatása, a berendezést tönkreteheti! BK01451_burkolt_ivokut 9/

4 FONTOS SZERELÉSI JAVASLATOK FLEXIBILIS BEKÖTŐCSÖVEK SZERELÉSÉHEZ: A flexibilis cső beszerelése nagyon egyszerű, de néhány alapvető dolgot a szerelés során be kell tartani! Ne hajlítsuk meg a csövet annyira, hogy a GÖRBÜLETI SUGÁR kisebb legyen, mint az átmérő hatszorosa. A legkisebb hajlítási sugár 70 mm. Könyökös cső alkalmazása lehetővé teszi, hogy szűk helyekre is be tudjuk szerelni a flexibilis csövet, ahová egyébként a nagy görbületi sugár miatt a normál csövet nem tudnánk alkalmazni. Ügyeljünk arra, hogy ne nyújtsuk vagy csavarjuk a csövet sem a beszerelés során, sem utána. Bizonyos esetekben előnyös lehet a csatlakozás meghúzását két villáskulccsal végezni. KB-s cső esetén a szerelést a külső menetes végnél kezdjük, majd a hollandis végnél fejezzük be. A hollandi szerelésénél ellen kell tartani, hogy a cső ne csavarodjon meg. Ha a menetes csonk, melyre a hollandis csatlakozót szereljük rá, tökéletesen lett előkészítve (tengelyre merőleges a levágás), a szerelést célszerű úgy elvégezni, hogy kézzel ütközésig ráhúzzuk a hollandit, majd villáskulccsal enyhén utána húzunk. A vízzáró tömítés érdekében nem szükséges túlzott erőt kifejteni a csatlakozóra. Vigyázat! Túlhúzás esetén a csatlakozó elem roncsolódhat! Ellenőrzés céljából tegyük lehetővé a flexibilis csövekhez való könnyű hozzáférést. A csatlakozók könnyű szerelhetőségét nem szabad semmiféleképpen akadályozni. Elkerülhetjük a csatlakozókat érhető károsodás veszélyét, ha más anyagú (pl. rozsdamentes acél és sárgaréz) szerelvényeket nem használunk együtt. Biztonságos a sárgaréznek a sárgarézhez, sárgaréznek vörösrézhez, acélnak acélhoz történő csatlakoztatása. A galvanizált acélfonatú flexibilis csövet nem szabad nedves atmoszférájú helyen alkalmazni, mert ezzel azt kondenzációnak tesszük ki, és a következésképp fellépő oxidáció korróziót okozva tönkre teheti a csövet. A födémekbe és födémáttörésekbe csak csőhüvely közbeiktatásával szerelhető. Falhoronyba elvakolva szerelni TILOS! Hálózati nyomás: max 15 bar. Hőmérséklet: max 110 o C (ivóvízre 80 o C). Forgalmazó és szervíz: B&K Szolgáltató és Kereskedelmi Kft Monor, Mátyás király u. 11. Tel: 06-29/ Fax: 06-29/ bandk@bandk.hu Internet: BK01451_burkolt_ivokut 9/

5 Melléklet MŰSZAKI LEÍRÁS Műszaki adatok: QK 100, QK 105, QK 150, QK 160, QK 165, QK 230, QK 235, Q2 100, Q2 105, Q2 150, Q2 160, Q2 165, Q2 230, Q2 235 típusú időzített, nyomógombos öblítőkhöz és csaptelepekhez Típus QK Q ,5 l/perc QK ,8 Q l/perc QK ,5 Q l/perc Menetcsatlakozás: C1/2 Max. üzemi nyomás: 4 bar Min. üzemi nyomás: 1,5 bar Max. üzemi hőm.: 80 C Alapkapacitás 3 bar víznyomáson A= 5,0 l/perc, B= 5,8 l/perc, C= 8,0 l/perc, D= 9,5 l/perc jelű átfolyásszabályzó poharakkal állítható Alapidőzítés 8mp ±3mp 12mp ±3mp 30mp ±10mp S jelű korong 3 mp, T jelű korong 6 mp időzítés csökkenést jelent ÉME száma: A-711/1996 Működés: A nyomógomb (1) megnyomása után a csaptelep a hálózati víznyomásnak és a felszerelt átfolyásszabályozó (15) pohárnak megfelelő mennyiségű vizet enged át. Egyben a tengely (12) és az időzítő rugó (13) közötti résen keresztül a pohár alsó része feltöltődik vízzel, amely a tengely elmozdulását a csaptelep elzárását eredményezi. A zárást a koronába (7) illeszkedő O gyűrű (9) végzi. A csaptelep időzítését az időzítő rugó átmérője és a pohár térfogata ( S és T jelű korongokkal csökkenthető) határozza meg. Üzemelési előírások: 1. A csaptelep csak vízellátási rendszerben használható. 2. A csaptelep csak megfelelő (1,5 3 bar) hálózati dinamikus - víznyomás mellett működik. 3. Az időzítés és a helyes működés csak megfelelő tisztaságú, legalább 250 µm-es szűrésű vízzel biztosítható. Szennyezett víz esetén az időzítés megnövekszik, vagy a csaptelep nem zár el, illetve nem folyik át megfelelő vízmennyiség. 4. Termálvizek esetén a magas ásványi só koncentrációja és a fokozott vízkőképződés miatt a helyes működés nem garantálható. 5. Fagytalanítást csak a nyomógomb kiszerelésével lehet elvégezni. BK01451_burkolt_ivokut 9/

6 Üzembe helyezés, beépítés: 1. Vegye ki a csomagolódobozból a csaptelepet. 2. A csaptelep jellegének megfelelően építse be a mosdótálba, a csempézett falba épített falikorongba, vagy burkolás előtt a falba. 3. Különösen a QK 150 és Q2 150 típusoknál ügyeljen a beépítési mélységre, - a csempesíkból legalább 40 mm álljon ki mert a helytelen szerelés a későbbi karbantartásokat teszi lehetetlenné. 4. A hátsó rögzítési hellyel rendelkező típusoknál a tipli és csavar segítségével rögzítse a falhoz a csaptelepet. 5. Szereléskor a krómozott felületeket óvja a sérülésektől. 6. A csaptelep előtt építsen ki elzárási lehetőséget. 7. Vízhálózatra csatlakoztatáskor ügyeljen arra, hogy a bekötés a nyíllal jelzett átfolyási irány szerinti legyen. Fordított bekötés esetén a csaptelepek nem zárnak el. 8. Csatlakozás előtt a hálózatot meg kell tisztítani a szerelési szennyeződésektől. Amennyiben ez előzetesen nem lehetséges, szerelje ki a nyomógombot (lásd később) és a csaptelep testen keresztül addig engedje ki a vizet, míg megfelelő tisztaságú víz nem folyik, majd tegye vissza a nyomógombot. 9. Ellenőrizze a csaptelep helyes működését. Az átfolyó vízmennyiség az átfolyás-szabályozó pohár (A, B, C, D típusok) cseréjével változtatható. Az alapidőzítés az egyik időzítő korong pohárba helyezésével csökkenthető. A csaptelep szerelése: 1. Csavarja ki a nyomógombot a csaptestből a nyolcszögletű menetes nyomógomb testnél (3) fogva, 27-es villáskulcs segítségével (a QK 150 és Q2 150 típusoknál elsőként a takaróhengert kell lecsavarni). Ügyeljen az O gyűrű (4) épségére. 2. Vegye le az átfolyás-szabályozó poharat a betétről, ügyeljen arra, hogy a pohár pereménél lévő O gyűrűt (14) és az időzítő rugót ne veszítse el. 3. Helyezze vissza a kiválasztott átfolyás-szabályozó poharat és az időzítést csökkentő korongot ( O gyűrű és az időzítő rugó a helyén legyen), ügyelve a poháron lévő horony és a koronán lévő borda összeillesztésére. 4. Csavarja vissza a nyomógombot a csaptestbe, villáskulcs segítségével húzza meg, de ne erőltesse (QK 150 és Q2 150 típusoknál helyezze vissza a takaróhengert). Karbantartás: A krómozott felületeket naponta tisztítsa meg nem karcoló, háztartási tisztítószeres puha ruhával, utána törölje szárazra. Legalább havonta ellenőrizze a csaptelepek helyes működését, szükség esetén szerelje szét és tisztítsa meg a szennyeződésektől. Évente tisztítsa meg a belső részeket a lerakódott vízkőtől, ellenőrizze a tömítések épségét, szükség esetén cserélje ki. BK01451_burkolt_ivokut 9/

7 Ivókútfej Típus: BK01411 BK01412 BK01413 BK01414 BK01415 Befoglaló méret: 50x129 50x109 28x117 28x97 50x109 Vízcsatlakozási méret: C1/2 C1/2 C1/2 C1/2 C1/2 Működtető elem: Időzített Időzített (kívülről) (kívülről) Időzített nyomógomb nyomógomb nyomógomb Beépített nyomógomb típus: QK QK QK MŰKÖDÉS: A BK01411, BK01412, BK01415 típusú ivókút fejek a beépített nyomógomb megnyomása után, a beállításnak megfelelő ideig szolgáltatják a hidegvizet. A BK01413, BK01414 típusú ivókút fejek működtetéséhez, külön működtető szelepet kell beépítetni. ÜZEMBEHELYEZÉS: A C1/2 -os menetes csonk szolgál az ivókútfej rögzítésére, illetve a vízvezeték csatlakoztatására. Üzembehelyezés előtt a vízvezetékeket át kell mosatni, a rendszerbe került szennyeződéseket el kell távolítani. A vízhálózatba 250 µ-os szűrő beépítése szükséges. BK01451_burkolt_ivokut 9/

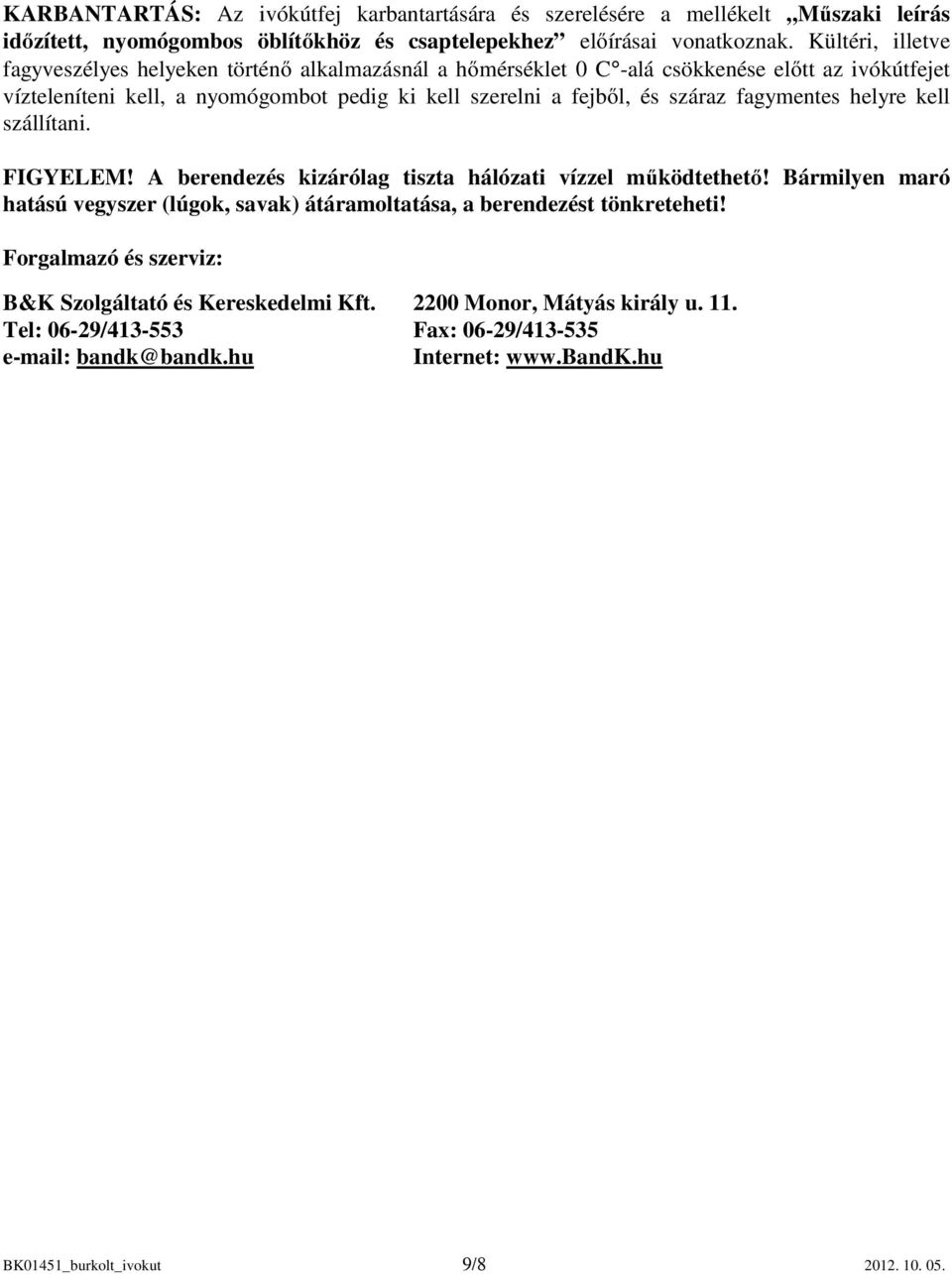

8 KARBANTARTÁS: Az ivókútfej karbantartására és szerelésére a mellékelt Műszaki leírás időzített, nyomógombos öblítőkhöz és csaptelepekhez előírásai vonatkoznak. Kültéri, illetve fagyveszélyes helyeken történő alkalmazásnál a hőmérséklet 0 C -alá csökkenése előtt az ivókútfejet vízteleníteni kell, a nyomógombot pedig ki kell szerelni a fejből, és száraz fagymentes helyre kell szállítani. FIGYELEM! A berendezés kizárólag tiszta hálózati vízzel működtethető! Bármilyen maró hatású vegyszer (lúgok, savak) átáramoltatása, a berendezést tönkreteheti! Forgalmazó és szerviz: B&K Szolgáltató és Kereskedelmi Kft Monor, Mátyás király u. 11. Tel: 06-29/ Fax: 06-29/ bandk@bandk.hu Internet: BK01451_burkolt_ivokut 9/

9 Szűrő SZŰRŐBETÉTEK: ASBACS1005 cikkszámú a C1/CWG típusú betét egy aktívszénnel impregnált cellulóz betét. Csere intervalluma vízminőség függő. Betéthossz: 10 Pórusméret: xµm Térfogatáram: 1.14m 3 /h Max. üzemi hőmérséklet: 4-52 C A cikkszámú betét, mosásának periódusa szintén vízminőség függő, gyakorlatilag az átlátszó szűrőpoháron keresztül szemrevételezés után lehet megállapítani egyrészről a betét tömődöttségét, másrészről a nyomásesésből lehet arra utalni, hogy kell e mosni. Betéthossz: 5 Pórusméret: 80µm Térfogatáram: 0.8m 3 /h Max. üzemi hőmérséklet: 4-40 C BEKÖTÉS: A lebegőanyag szűrő után kell bekötni az aktívszenes szűrőt. TISZTÍTÁS: A leöblíthető betét esetében folyó víz alatt lehet elvégezni a mosását. SZŰRŐHÁZAK: Cserélhető betétes szűrőházak (C20101BW A ) A légtelenítő szeleppel ellátott műanyag szűrőfejet nagyszilárdságú sárgaréz csatlakozókkal látták el, így szerelése könnyebb és biztonságosabb a műanyag csatlakozókkal ellentétben. A szűrőház kétféle kivitele a következő: 5 és 10 -os magasságban. Tipus BWT AQUA FP3 5-1/2 5-3/ /2 10-3/ Csatlakozási méret: 3/4 Max. teljesítmény : 3,5m 3 /h Max. üzemi nyomás: 6bar Max. üzemi hőmérséklet: 45 C Beépítési méret: 145 mm Magasság: 10-5 Cikkszám: C20101BW A BK01451_burkolt_ivokut 9/
