1 Jelen útmutatót a használati és összeszerelési munkálatok megkezdése el tt el kell olvasnia! Tartalomjegyzék ELL el zetes megjegyzései Raffstore-ok/ küls zsaluziák - peremezett U-csatorna... Általános felhívások... CE jelölés... Biztonsági felhívások... z összeszerelés el tt... Áttekintés: Szerszámok a felszereléshez... Áttekintés: U csatornák és borítások... Áttekintés: Kombi fedéltartó... 8 Áttekintés: U-csatorna tartó... Oldallezárás szerelése... Kombinált fedéltartó szerelése... vízszintes rögzítés... U csatorna szerelése homlokzatra Sarokkötés szerelése... Csatlakozás szerelése... Kábelátvezetés szerelése... Üzembe helyezés / m ködés ellen rzése... 8 Szétszerelés... Átadási jegyz könyv (a szerel számára)... 0 Átadási jegyz könyv (a felhasználó számára)... Raffstore-ok/ küls zsaluziák - peremezett U-csatorna asználati útmutató Szerelési útmutató ELL el zetes megjegyzései Raffstore-ok/ küls zsaluziák - peremezett U- csatorna Jelen ELL termékkel egy min ségi terméket vásárolt, mely a legmodernebb technika alkalmazásával készült, kezelése és összeszerelése mégis egyszer. Jelen útmutatóban az elvi összeszerelés menetér l, az üzembe helyezésr l és a kezelésr l olvashat. munkálatokra jogosult szakmai személyzet részére vásárló (felhasználó) részére Általános felhívások Kérdések mennyiben a termék összeszerelésére, vagy kezelésére vonatkozóan kérdései merülnek fel, keresse fel szakkereskedelmünket. Tartozékok / Javítások Ezeket a ELL szakkereskedelemben szerezheti be. Kizárólag a ELL által jóváhagyott tartozékokat használhat. Kiegészít információkat és felhívásokat a ELL raffstore-okkal / küls zsaluziákkal kapcsolatban, a raffstore-ok / küls zsaluziák mellékelt szerelési- és kezelési útmutatójában találhat. z összeszerelés, vagy kezelés során az alábbi szimbólumok segítik munkáját, így hozzájárulva a biztonságos munkálatokhoz: Ez a szimbólum olyan felhívásokat jelöl, melyek figyelmen kívül hagyása a felhasználó veszélyeztetésével jár. Ez a szimbólum olyan felhívásokat jelöl, melyek figyelmen kívül hagyása a termék károsodását okozhatja. Ez a szimbólum alkalmazási felhívásokat, vagy hasznos információkat jelöl Ez a szimbólum bizonyos cselekedetek elvégzésére szólítja fel. Felel sségvállalás z útmutató felhívásainak és a benne foglalt információk figyelmen kívül hagyása, nem szabályszer használat, vagy az el írottól eltér használat a gyártói garanciavállalás megsz nését vonja maga után. Nem vállalunk felel sséget az ebb l következ anyagi károkért és személyi sérülésekért sem. Jogi nyilatkozat Jelen útmutató grafikai és szöveges részeit a legnagyobb gondossággal állítottuk el. Esetlegesen el forduló pontatlanságokért és azok hatásaiért nem vállalunk felel sséget! Fenntartjuk a terméken végzett m szaki változtatások, valamint az útmutató tartalmi változtatásainak jogát! Jelen útmutató szerz i jogvédelem alatt álló információkat tartalmaz. Minden jog fenntartva! bemutatott termékek megnevezései, valamint a márkanevek ipari oltalom alatt állnak. Ez a szimbólum áramütés által okozott sérülések veszélyére, vagy életveszélyre hívja fel figyelmét. Ez a szimbólum a termék olyan területeit jelöli, melyekr l részletes információkat talál az összeszerelési útmutatóban.

2 CE jelölés ELL raffstore-ok /küls zsaluziák, hajtogatott U-csatornákkal, Blitzraffer-rel és anélkül, valamint szélálló kivitelben, az építési termékek el írása alapján teljesítménynyilatkozattal rendelkeznek és ezen felül motoros meghajtás esetén a gép irányelv ill. az elektromágneses összeférhet ség irányelv alapján megfelel ségi nyilatkozattal rendelkeznek és rendeltetésszer használat esetén teljesítik a harmonizált EN szabvány alapvet követelményeit. megfelel nyilatkozatok a gyártónál találhatók. További információt err l, különösen a CE jelöléssel kapcsolatban, a raffstore / küls zsaluzia mellékelt szerelési- és kezelési útmutatójában találhat. Felszerelt állapotban a termék csak akkor teljesíti a követelményeket, ha az összeszerelés során betartották ezen útmutató ill. a csavar gyártójának útmutatásait. a terméket az ajánlott módon és a javasolt számú rögzítéssel / csavarral szerelték fel. Biztonsági felhívások szerelési útmutató olyan kész elemekre vonatkozik, amelyek 00%-ban az általunk meghatározott részekb l a megfelel és általunk meghatározott gyártási eljárásban készültek, egyéb esetben a garancia minden fajtája érvényét veszti! Felszerelés és kezelés el tt a biztonsági utasításokat, valamint a megfelel útmutatót gondosan végig kell olvasni. z útmutató felhívásainak és a benne foglalt információk figyelmen kívül hagyása, nem szabályszer használat, vagy az el írottól eltér használat a gyártói garanciavállalás megsz nését vonja maga után. Nem vállalunk felel sséget az ebb l következ anyagi károkért és személyi sérülésekért sem. - Tartsa be az összeszerelés leírt lépéseit és ügyeljen javaslataink és felhívásaink betartására. - Gondosan rizze meg jelen üzemeltetési útmutatót. - Mindenfajta szerelési és szétszerelési, valamint karbantartási és javítási munkát csak felhatalmazott ill. erre kiképzett szakszemélyzetnek szabad végezni. - berendezés kezeléséhez használt kapcsoló ill. automatika ill. rádiós távirányító készülékek esetén figyelembe kell venni az adott gyártó mellékelt útmutatóját. - berendezés m ködtetése alatt ne érintse meg a mozgó alkatrészeket. - Ügyeljen rá, hogy a berendezés ne csípjen be ruhadarabokat, vagy testrészeket. - Ügyeljen a vonatkozó balesetvédelmi el írások betartására! - berendezés használatának megkezdése el tt ellen rizze, hogy a berendezés nem károsodott-e. a károsodásokat észlel a berendezésen, nem használhatja azt. Ilyenkor azonnal lépjen kapcsolatba m szaki szakszemélyzetünkkel. - Sérülés- és balesetveszély a termék súlya miatt! - Tegyen meg biztonsági óvintézkedéseket a becsíp dések elkerülése érdekében - különösen akkor, ha a berendezést automatikával üzemelteti. Fulladásveszély! Ne engedje a gyermekeket a fóliával játszani. fóliát biztonságos helyen tárolja. Szélterhelés: Nagyobb csatornaterhelés er s szél esetén. szerelési csavarokat megfelel er vel szorítsa rá. További információkat és felhívásokat, különösen a berendezés biztonságos kezelésével és használatával kapcsolatosan, a raffstore-ok / küls zsaluziák mellékelt szerelési- és kezelési útmutatójában találhat. z összeszerelés el tt Áttekintés: Szerszámok a felszereléshez Ellen rizze az árut megérkezése után azonnal a szállítás során esetlegesen keletkezett hibákra, valamint az alkatrészek a szállítólevélen feltüntetett teljességére vonatkozóan. a alkatrészek hiányoznak, vagy károsodtak, forduljon azonnal a szállítóhoz. Ellen rizze a rögzítési alapzatot. Gy z djön meg róla, hogy a használt rögzítési anyag megfelel a rögzítési alapzat adottságainak és így a szakszer rögzítés biztosítható. a kétségei vannak, kérjen tanácsot egy rögzítéstechnikai vállalattól. csomagolókartont ne tegye ki nedvességnek. szállítás során fóliával óvja a csomagolást a csapadéktól. Nagyobb berendezések emelését és rakodását két személy végezze. csomagolással óvatosan járjon el a károsodások elkerülése érdekében. kkumulátoros fúrógép rögzítési alapzattól függ en (W 0, W bit betét) Bit hosszabbítás Fúró Fúró készlet a következ nek megfelel en: lapozás Bittartó SW /8 hüvelyk Óvatosan távolítsa el a csomagolóanyagot. Kés használata során különösen ügyeljen arra, hogy a csomagolás tartalma ne károsodjon. Vízmérték Mér szalag Ceruza csomagolóanyag ártalmatlanításakor biztosítsa annak újrahasznosíthatóságát. Figyelmeztetés! helytelen felszerelés komoly sérüléseket okozhat. Tartsa be az összeszerelési útmutatóban leírtakat. Biztosítsa a szerelés helyszínét. a a magasban dolgozik, leesés veszélye áll fenn. asználjon fellépési segédeszközöket, állványokat és leesés elleni biztosító felszereléseket. Ügyeljen a fellépési segédeszközöknél arra, hogy biztosan álljanak és elegend támaszfelületet nyújtsanak. Torx csavarhúzó TX - W0 is lehetséges Franciakulcs SW (vagy dugókulcs dugófejjel) SW SW0 Imbuszkulcs mm, mm Vakszegecs fogó ø, mm szegecsekhez

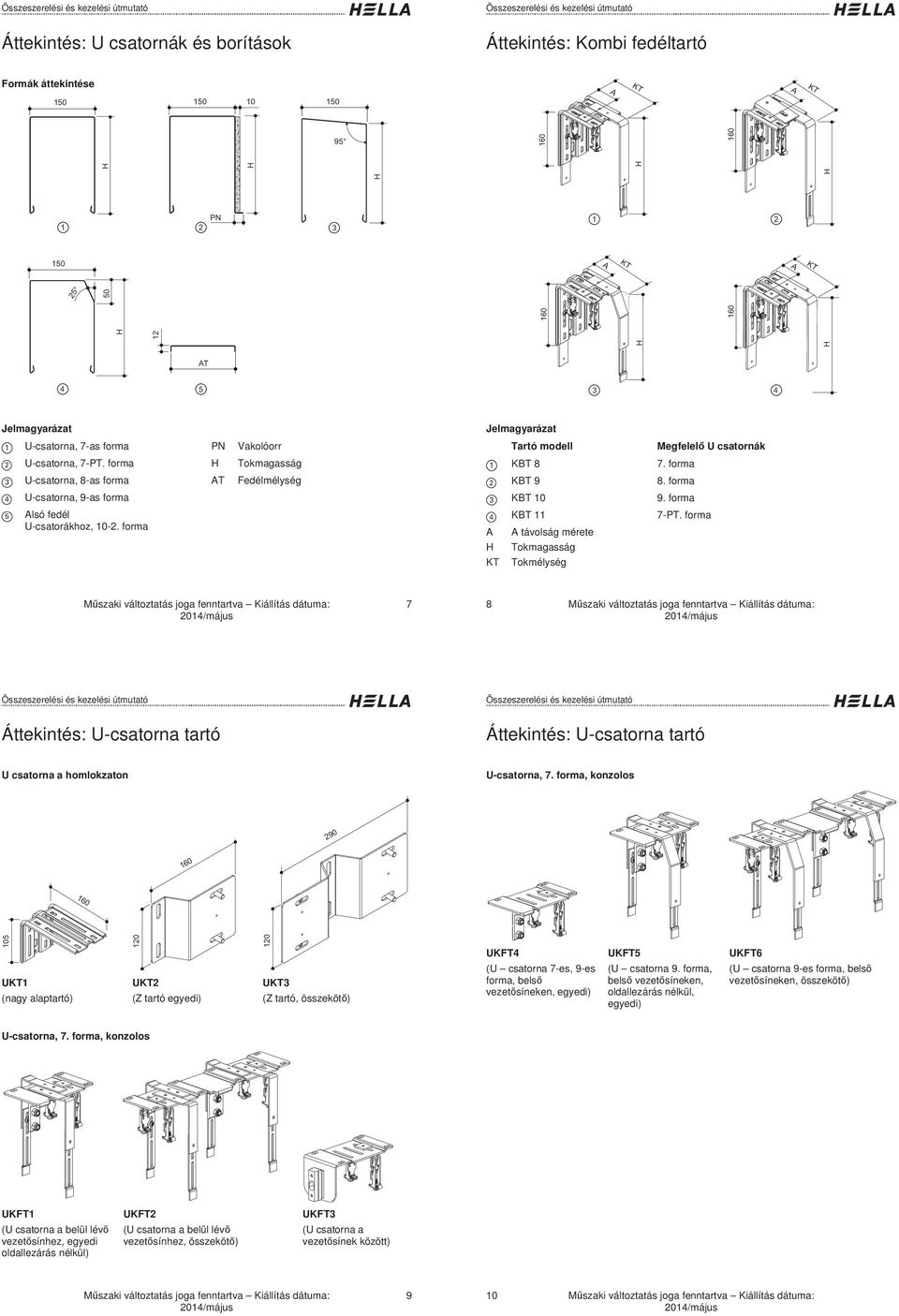

3 Áttekintés: U csatornák és borítások Áttekintés: Kombi fedéltartó Formák áttekintése PN T U-csatorna, -as forma PN Vakolóorr U-csatorna, -PT. forma Tokmagasság U-csatorna, 8-as forma T Fedélmélység U-csatorna, -as forma lsó fedél U-csatorákhoz, 0-. forma Tartó modell KBT 8 KBT KBT 0 KBT távolság mérete Tokmagasság Tokmélység Megfelel U csatornák. forma 8. forma. forma -PT. forma 8 Áttekintés: U-csatorna tartó Áttekintés: U-csatorna tartó U csatorna a homlokzaton U-csatorna,. forma, konzolos U (nagy alaptartó) 0 U (Z tartó egyedi) 0 U (Z tartó, összeköt ) UKFT (U csatorna -es, -es forma, bels vezet síneken, egyedi) UKFT (U csatorna. forma, bels vezet síneken, oldallezárás nélkül, egyedi) UKFT (U csatorna -es forma, bels vezet síneken, összeköt ) U-csatorna,. forma, konzolos UKFT (U csatorna a belül lév vezet sínhez, egyedi oldallezárás nélkül) UKFT (U csatorna a belül lév vezet sínhez, összeköt ) UKFT (U csatorna a vezet sínek között) 0

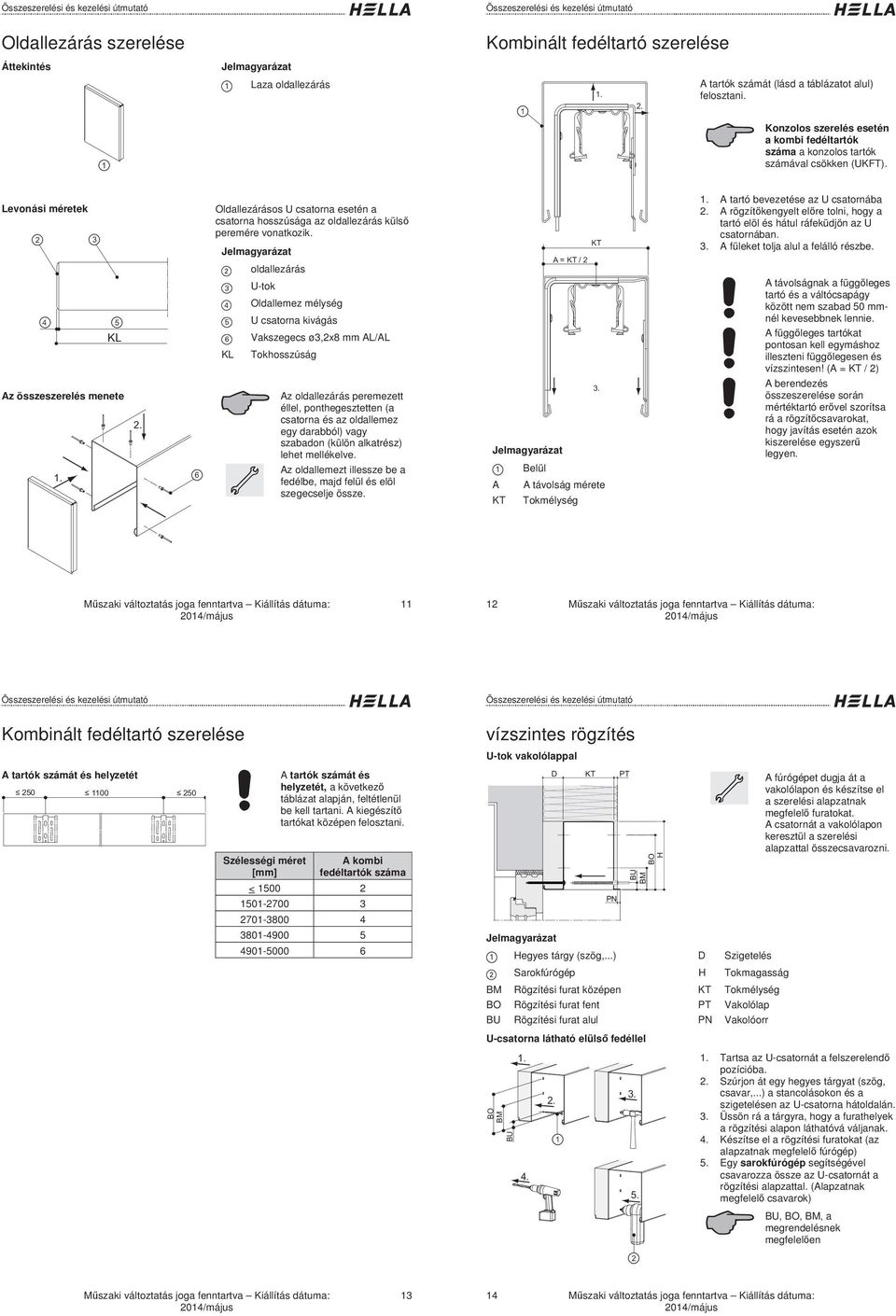

4 Oldallezárás szerelése Kombinált fedéltartó szerelése Áttekintés Laza oldallezárás.. tartók számát (lásd a táblázatot alul) felosztani. Konzolos szerelés esetén a kombi fedéltartók száma a konzolos tartók számával csökken (UKFT). Levonási méretek z összeszerelés menete.. Oldallezárásos U csatorna esetén a csatorna hosszúsága az oldallezárás küls peremére vonatkozik. oldallezárás U-tok Oldallemez mélység U csatorna kivágás Vakszegecs ø,x8 mm L/L Tokhosszúság z oldallezárás peremezett éllel, ponthegesztetten (a csatorna és az oldallemez egy darabból) vagy szabadon (külön alkatrész) lehet mellékelve. z oldallemezt illessze be a fedélbe, majd felül és elöl szegecselje össze. = /. Belül távolság mérete Tokmélység. tartó bevezetése az U csatornába. rögzít kengyelt el re tolni, hogy a tartó elöl és hátul ráfeküdjön az U csatornában.. füleket tolja alul a felálló részbe. távolságnak a függ leges tartó és a váltócsapágy között nem szabad 0 mmnél kevesebbnek lennie. függ leges tartókat pontosan kell egymáshoz illeszteni függ legesen és vízszintesen! ( = / ) berendezés összeszerelése során mértéktartó er vel szorítsa rá a rögzít csavarokat, hogy javítás esetén azok kiszerelése egyszer legyen. Kombinált fedéltartó szerelése tartók számát és helyzetét Szélességi méret [mm] tartók számát és helyzetét, a következ táblázat alapján, feltétlenül be kell tartani. kiegészít tartókat középen felosztani. kombi fedéltartók száma < vízszintes rögzítés U-tok vakolólappal D PN PT BM BO egyes tárgy (szög,...) D Szigetelés Sarokfúrógép Tokmagasság BM Rögzítési furat középen Tokmélység BO Rögzítési furat fent PT Vakolólap Rögzítési furat alul PN Vakolóorr U-csatorna látható elüls fedéllel BO BM..... fúrógépet dugja át a vakolólapon és készítse el a szerelési alapzatnak megfelel furatokat. csatornát a vakolólapon keresztül a szerelési alapzattal összecsavarozni.. Tartsa az U-csatornát a felszerelend pozícióba.. Szúrjon át egy hegyes tárgyat (szög, csavar,...) a stancolásokon és a szigetelésen az U-csatorna hátoldalán.. Üssön rá a tárgyra, hogy a furathelyek a rögzítési alapon láthatóvá váljanak.. Készítse el a rögzítési furatokat (az alapzatnak megfelel fúrógép). Egy sarokfúrógép segítségével csavarozza össze az U-csatornát a rögzítési alapzattal. (lapzatnak megfelel csavarok), BO, BM, a megrendelésnek megfelel en

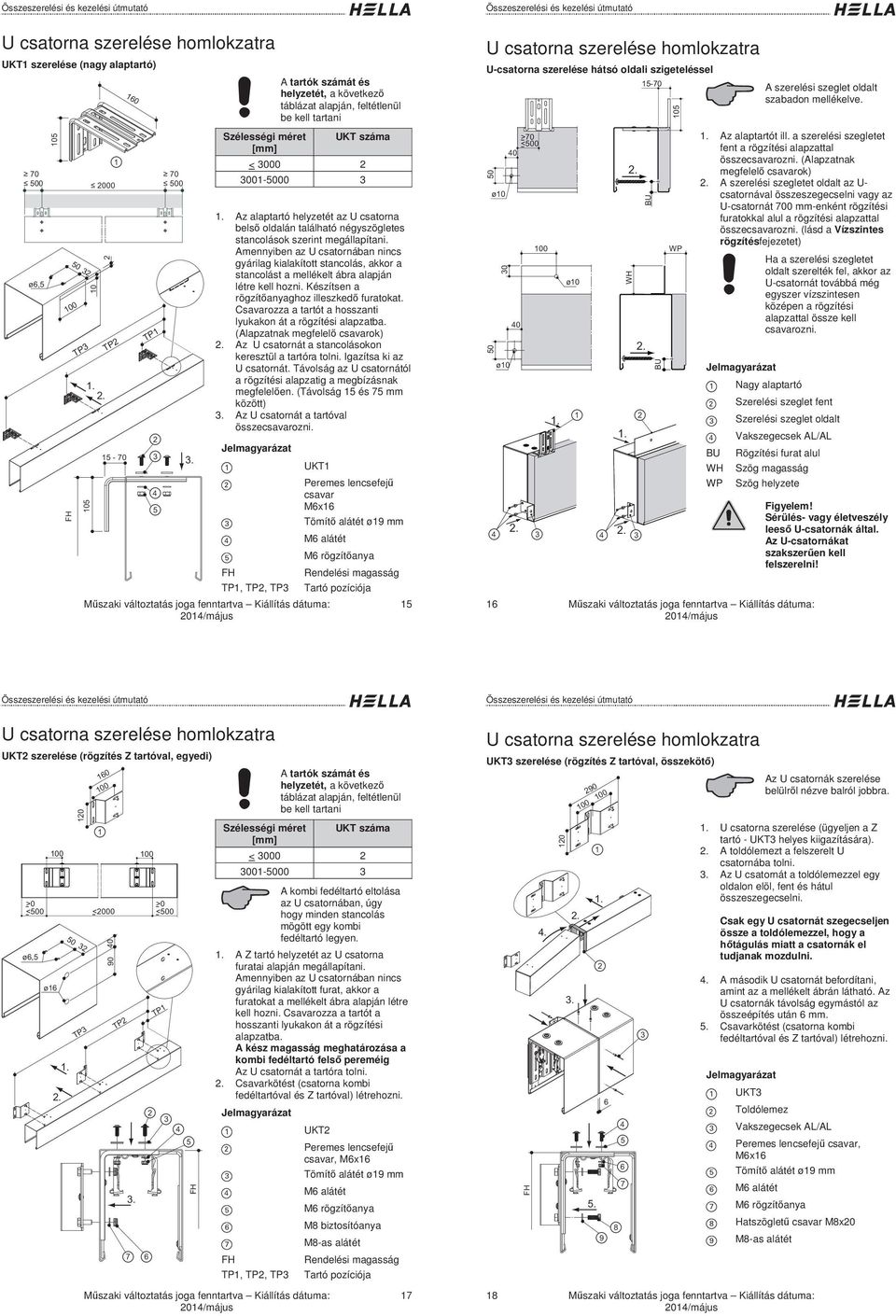

5 U csatorna szerelése homlokzatra U szerelése (nagy alaptartó) 0 00 ø, F TP TP TP tartók számát és helyzetét, a következ táblázat alapján, feltétlenül be kell tartani Szélességi méret U száma [mm] < z alaptartó helyzetét az U csatorna bels oldalán található négyszögletes stancolások szerint megállapítani. mennyiben az U csatornában nincs gyárilag kialakított stancolás, akkor a stancolást a mellékelt ábra alapján létre kell hozni. Készítsen a rögzít anyaghoz illeszked furatokat. Csavarozza a tartót a hosszanti lyukakon át a rögzítési alapzatba. (lapzatnak megfelel csavarok). z U csatornát a stancolásokon keresztül a tartóra tolni. Igazítsa ki az U csatornát. Távolság az U csatornától a rögzítési alapzatig a megbízásnak megfelel en. (Távolság és mm között). z U csatornát a tartóval összecsavarozni. F TP, TP, TP U Peremes lencsefej csavar Mx Tömít alátét ø mm M alátét M rögzít anya Rendelési magasság Tartó pozíciója U csatorna szerelése homlokzatra U-csatorna szerelése hátsó oldali szigeteléssel ø0 0 ø0 >0 < ø0. W... 0 WP szerelési szeglet oldalt szabadon mellékelve.. z alaptartót ill. a szerelési szegletet fent a rögzítési alapzattal összecsavarozni. (lapzatnak megfelel csavarok). szerelési szegletet oldalt az U- csatornával összeszegecselni vagy az U-csatornát 00 mm-enként rögzítési furatokkal alul a rögzítési alapzattal összecsavarozni. (lásd a Vízszintes rögzítésfejezetet) W WP a a szerelési szegletet oldalt szerelték fel, akkor az U-csatornát továbbá még egyszer vízszintesen középen a rögzítési alapzattal össze kell csavarozni. Nagy alaptartó Szerelési szeglet fent Szerelési szeglet oldalt Vakszegecsek L/L Rögzítési furat alul Szög magasság Szög helyzete Sérülés- vagy életveszély lees U-csatornák által. z U-csatornákat szakszer en kell felszerelni! U csatorna szerelése homlokzatra U szerelése (rögzítés Z tartóval, egyedi) >0 <00 ø, ø TP < TP. >0 <00 TP F tartók számát és helyzetét, a következ táblázat alapján, feltétlenül be kell tartani Szélességi méret U száma [mm] < kombi fedéltartó eltolása az U csatornában, úgy hogy minden stancolás mögött egy kombi fedéltartó legyen.. Z tartó helyzetét az U csatorna furatai alapján megállapítani. mennyiben az U csatornában nincs gyárilag kialakított furat, akkor a furatokat a mellékelt ábra alapján létre kell hozni. Csavarozza a tartót a hosszanti lyukakon át a rögzítési alapzatba. kész magasság meghatározása a kombi fedéltartó fels pereméig z U csatornát a tartóra tolni.. Csavarkötést (csatorna kombi fedéltartóval és Z tartóval) létrehozni. F TP, TP, TP U Peremes lencsefej csavar, Mx Tömít alátét ø mm M alátét M rögzít anya M8 biztosítóanya M8-as alátét Rendelési magasság Tartó pozíciója U csatorna szerelése homlokzatra U szerelése (rögzítés Z tartóval, összeköt ) F z U csatornák szerelése belülr l nézve balról jobbra.. U csatorna szerelése (ügyeljen a Z tartó - U helyes kiigazítására).. toldólemezt a felszerelt U csatornába tolni.. z U csatornát a toldólemezzel egy oldalon elöl, fent és hátul összeszegecselni. Csak egy U csatornát szegecseljen össze a toldólemezzel, hogy a h tágulás miatt a csatornák el tudjanak mozdulni.. második U csatornát befordítani, amint az a mellékelt ábrán látható. z U csatornák távolság egymástól az összeépítés után mm.. Csavarkötést (csatorna kombi fedéltartóval és Z tartóval) létrehozni. 8 U Toldólemez Vakszegecsek L/L Peremes lencsefej csavar, Mx Tömít alátét ø mm M alátét M rögzít anya atszöglet csavar M8x0 M8-as alátét

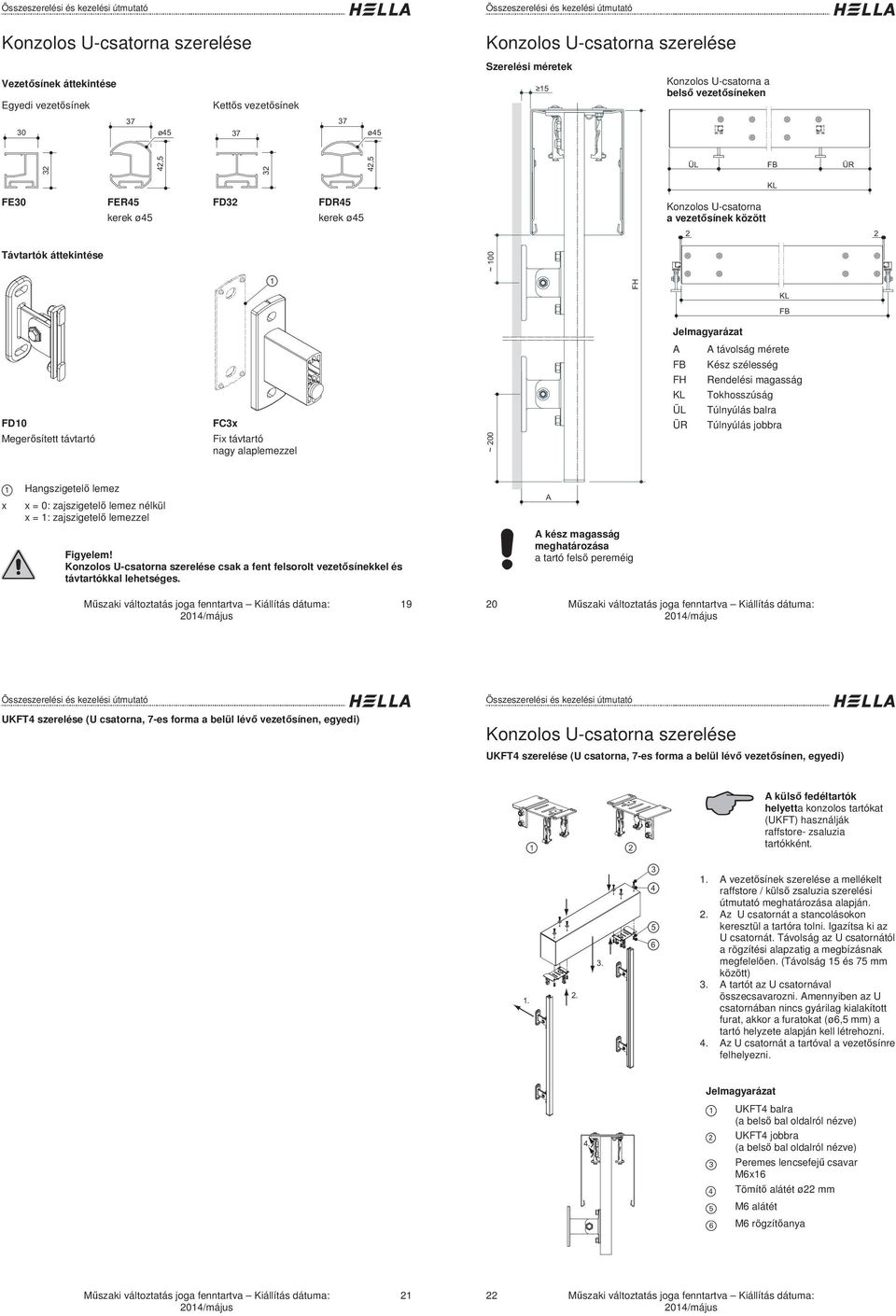

6 Szerelési méretek Vezet sínek áttekintése Egyedi vezet sínek Kett s vezet sínek Konzolos U-csatorna a bels vezet síneken 0 ø ø,, ÜL FB ÜR FE0 FER kerek ø FD FDR kerek ø Konzolos U-csatorna a vezet sínek között Távtartók áttekintése ~ 00 F FB távolság mérete FB Kész szélesség F Rendelési magasság Tokhosszúság FD0 Meger sített távtartó FCx Fix távtartó nagy alaplemezzel ~ 00 ÜL ÜR Túlnyúlás balra Túlnyúlás jobbra x angszigetel lemez x = 0: zajszigetel lemez nélkül x = : zajszigetel lemezzel csak a fent felsorolt vezet sínekkel és távtartókkal lehetséges. kész magasság meghatározása a tartó fels pereméig 0 UKFT szerelése (U csatorna, -es forma a belül lév vezet sínen, egyedi) UKFT szerelése (U csatorna, -es forma a belül lév vezet sínen, egyedi) küls fedéltartók helyetta konzolos tartókat (UKFT) használják raffstore- zsaluzia tartókként..... vezet sínek szerelése a mellékelt raffstore / küls zsaluzia szerelési útmutató meghatározása alapján.. z U csatornát a stancolásokon keresztül a tartóra tolni. Igazítsa ki az U csatornát. Távolság az U csatornától a rögzítési alapzatig a megbízásnak megfelel en. (Távolság és mm között). tartót az U csatornával összecsavarozni. mennyiben az U csatornában nincs gyárilag kialakított furat, akkor a furatokat (ø, mm) a tartó helyzete alapján kell létrehozni.. z U csatornát a tartóval a vezet sínre felhelyezni.. UKFT balra (a bels bal oldalról nézve) UKFT jobbra (a bels bal oldalról nézve) Peremes lencsefej csavar Mx Tömít alátét ø mm M alátét M rögzít anya

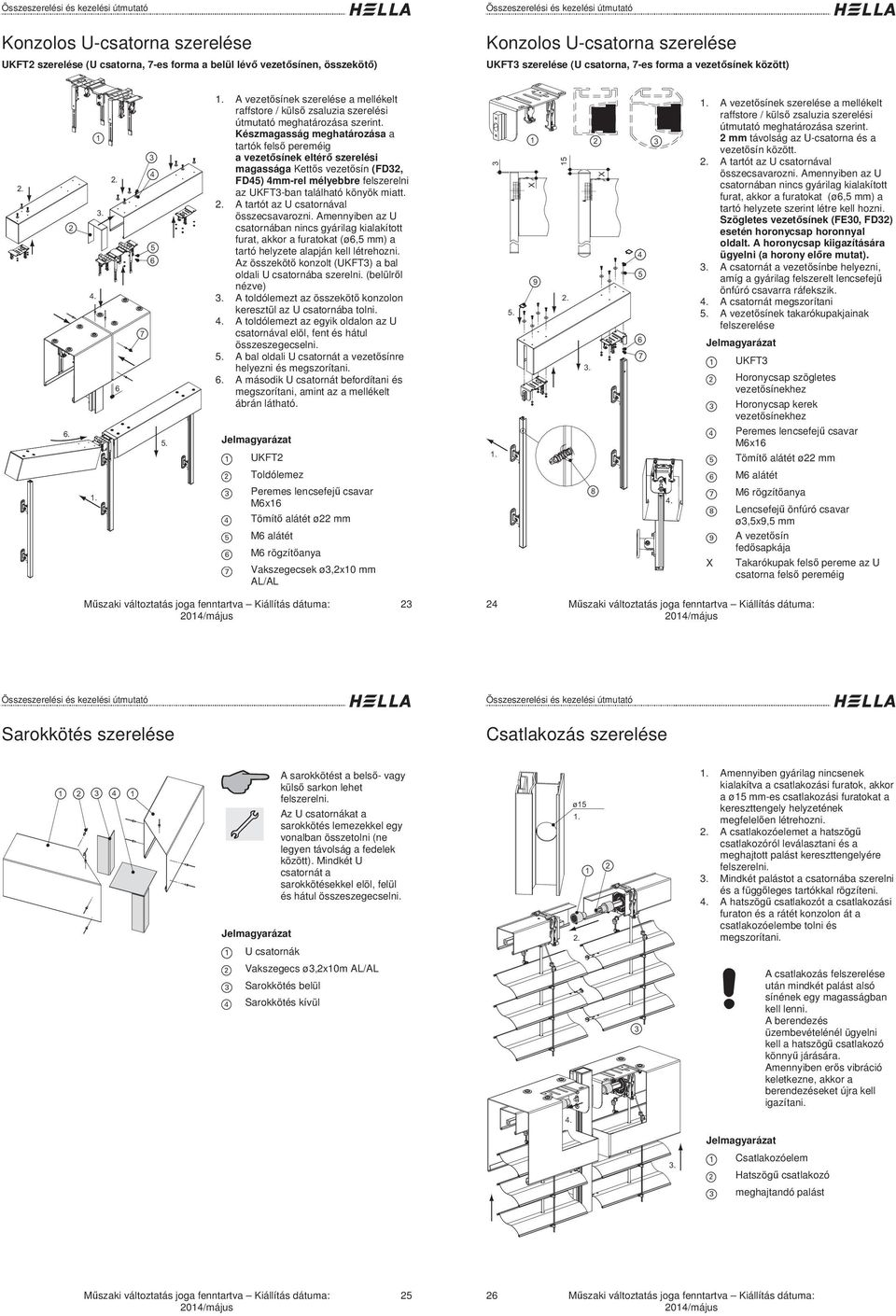

7 UKFT szerelése (U csatorna, -es forma a belül lév vezet sínen, összeköt ) UKFT szerelése (U csatorna, -es forma a vezet sínek között) vezet sínek szerelése a mellékelt raffstore / küls zsaluzia szerelési útmutató meghatározása szerint. Készmagasság meghatározása a tartók fels pereméig a vezet sínek eltér szerelési magassága Kett s vezet sín (FD, FD) mm-rel mélyebbre felszerelni az UKFT-ban található könyök miatt.. tartót az U csatornával összecsavarozni. mennyiben az U csatornában nincs gyárilag kialakított furat, akkor a furatokat (ø, mm) a tartó helyzete alapján kell létrehozni. z összeköt konzolt (UKFT) a bal oldali U csatornába szerelni. (belülr l nézve). toldólemezt az összeköt konzolon keresztül az U csatornába tolni.. toldólemezt az egyik oldalon az U csatornával elöl, fent és hátul összeszegecselni.. bal oldali U csatornát a vezet sínre helyezni és megszorítani.. második U csatornát befordítani és megszorítani, amint az a mellékelt ábrán látható. UKFT.. X X... vezet sínek szerelése a mellékelt raffstore / küls zsaluzia szerelési útmutató meghatározása szerint. mm távolság az U-csatorna és a vezet sín között.. tartót az U csatornával összecsavarozni. mennyiben az U csatornában nincs gyárilag kialakított furat, akkor a furatokat (ø, mm) a tartó helyzete szerint létre kell hozni. Szögletes vezet sínek (FE0, FD) esetén horonycsap horonnyal oldalt. horonycsap kiigazítására ügyelni (a horony el re mutat).. csatornát a vezet sínbe helyezni, amíg a gyárilag felszerelt lencsefej önfúró csavarra ráfekszik.. csatornát megszorítani. vezet sínek takarókupakjainak felszerelése UKFT oronycsap szögletes vezet sínekhez oronycsap kerek vezet sínekhez Peremes lencsefej csavar Mx Tömít alátét ø mm. Toldólemez Peremes lencsefej csavar Mx Tömít alátét ø mm M alátét M rögzít anya Vakszegecsek ø,x0 mm L/L 8. 8 X M alátét M rögzít anya Lencsefej önfúró csavar ø,x, mm vezet sín fed sapkája Takarókupak fels pereme az U csatorna fels pereméig Sarokkötés szerelése Csatlakozás szerelése U csatornák sarokkötést a bels - vagy küls sarkon lehet felszerelni. z U csatornákat a sarokkötés lemezekkel egy vonalban összetolni (ne legyen távolság a fedelek között). Mindkét U csatornát a sarokkötésekkel elöl, felül és hátul összeszegecselni. ø... mennyiben gyárilag nincsenek kialakítva a csatlakozási furatok, akkor a ø mm-es csatlakozási furatokat a kereszttengely helyzetének megfelel en létrehozni.. csatlakozóelemet a hatszög csatlakozóról leválasztani és a meghajtott palást kereszttengelyére felszerelni.. Mindkét palástot a csatornába szerelni és a függ leges tartókkal rögzíteni.. hatszög csatlakozót a csatlakozási furaton és a rátét konzolon át a csatlakozóelembe tolni és megszorítani. Vakszegecs ø,x0m L/L Sarokkötés belül Sarokkötés kívül csatlakozás felszerelése után mindkét palást alsó sínének egy magasságban kell lenni. berendezés üzembevételénél ügyelni kell a hatszög csatlakozó könny járására. mennyiben er s vibráció keletkezne, akkor a berendezéseket újra kell igazítani... Csatlakozóelem atszög csatlakozó meghajtandó palást

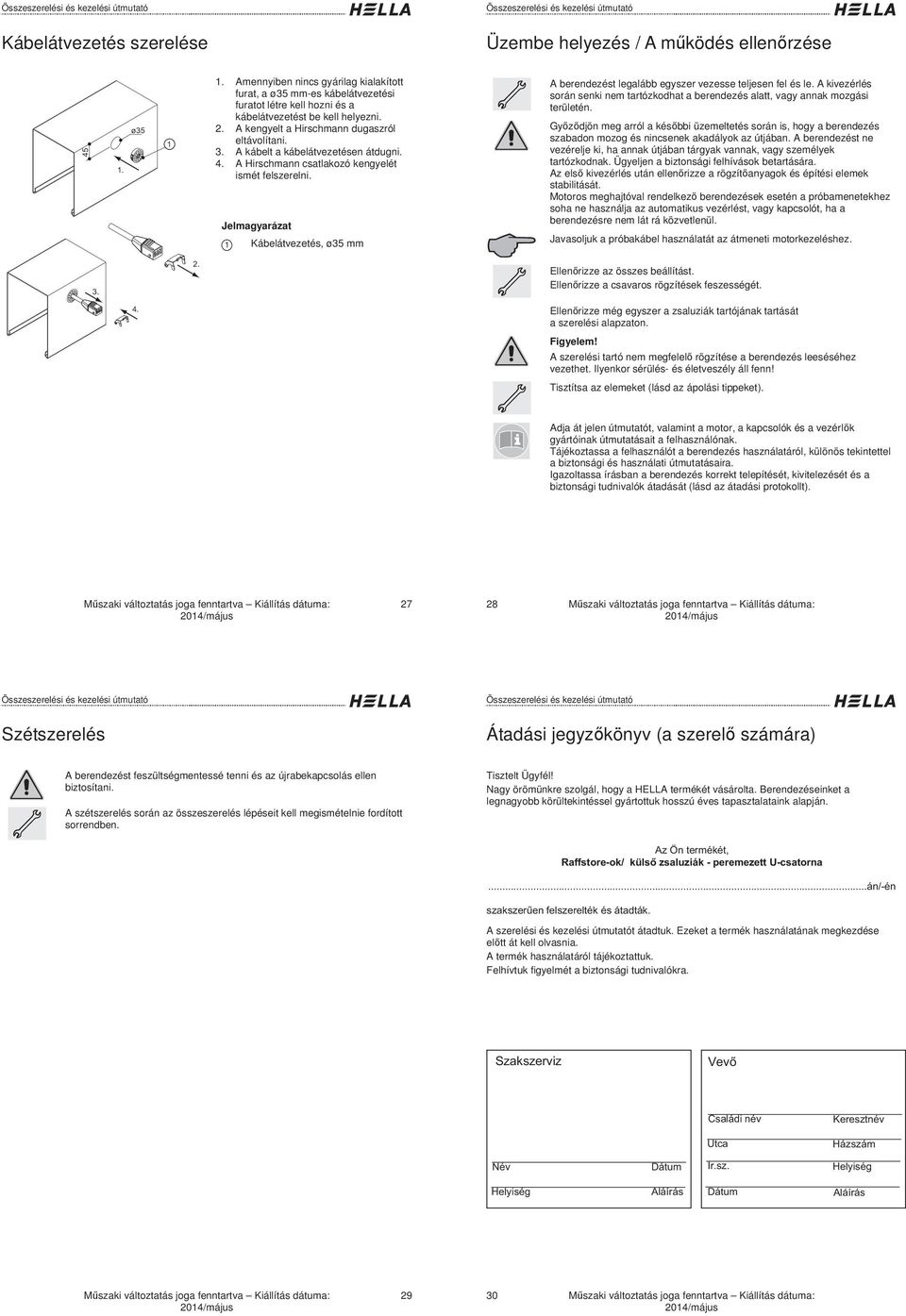

8 Kábelátvezetés szerelése Üzembe helyezés / m ködés ellen rzése. ø. mennyiben nincs gyárilag kialakított furat, a ø mm-es kábelátvezetési furatot létre kell hozni és a kábelátvezetést be kell helyezni.. kengyelt a irschmann dugaszról eltávolítani.. kábelt a kábelátvezetésen átdugni.. irschmann csatlakozó kengyelét ismét felszerelni. Kábelátvezetés, ø mm berendezést legalább egyszer vezesse teljesen fel és le. kivezérlés során senki nem tartózkodhat a berendezés alatt, vagy annak mozgási területén. Gy z djön meg arról a kés bbi üzemeltetés során is, hogy a berendezés szabadon mozog és nincsenek akadályok az útjában. berendezést ne vezérelje ki, ha annak útjában tárgyak vannak, vagy személyek tartózkodnak. Ügyeljen a biztonsági felhívások betartására. z els kivezérlés után ellen rizze a rögzít anyagok és építési elemek stabilitását. Motoros meghajtóval rendelkez berendezések esetén a próbamenetekhez soha ne használja az automatikus vezérlést, vagy kapcsolót, ha a berendezésre nem lát rá közvetlenül. Javasoljuk a próbakábel használatát az átmeneti motorkezeléshez... Ellen rizze az összes beállítást. Ellen rizze a csavaros rögzítések feszességét.. Ellen rizze még egyszer a zsaluziák tartójának tartását a szerelési alapzaton. szerelési tartó nem megfelel rögzítése a berendezés leeséséhez vezethet. Ilyenkor sérülés- és életveszély áll fenn! Tisztítsa az elemeket (lásd az ápolási tippeket). dja át jelen útmutatót, valamint a motor, a kapcsolók és a vezérl k gyártóinak útmutatásait a felhasználónak. Tájékoztassa a felhasználót a berendezés használatáról, különös tekintettel a biztonsági és használati útmutatásaira. Igazoltassa írásban a berendezés korrekt telepítését, kivitelezését és a biztonsági tudnivalók átadását (lásd az átadási protokollt). 8 Szétszerelés Átadási jegyz könyv (a szerel számára) berendezést feszültségmentessé tenni és az újrabekapcsolás ellen biztosítani. szétszerelés során az összeszerelés lépéseit kell megismételnie fordított sorrendben. Tisztelt Ügyfél! Nagy örömünkre szolgál, hogy a ELL termékét vásárolta. Berendezéseinket a legnagyobb körültekintéssel gyártottuk hosszú éves tapasztalataink alapján. z Ön termékét, Raffstore-ok/ külső zsaluziák - peremezett U-csatorna...án/-én szakszerűen felszerelték és átadták. szerelési és kezelési útmutatót átadtuk. Ezeket a termék használatának megkezdése el tt át kell olvasnia. termék használatáról tájékoztattuk. Felhívtuk figyelmét a biztonsági tudnivalókra. Szakszerviz Vevő Családi név Keresztnév Utca ázszám Név Dátum Ir.sz. elyiség elyiség láírás Dátum láírás 0

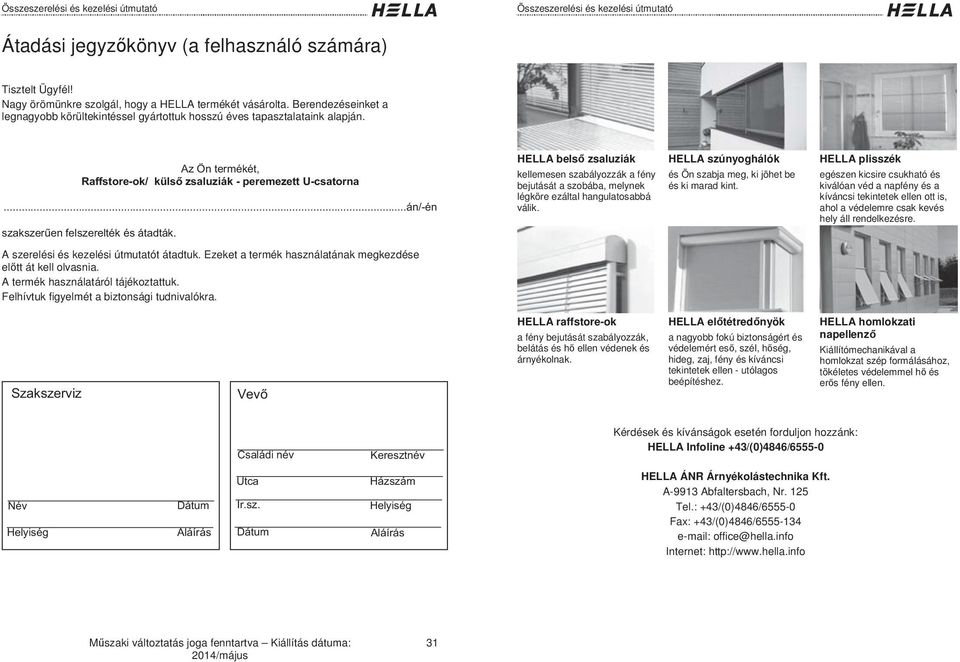

9 Átadási jegyz könyv (a felhasználó számára) Tisztelt Ügyfél! Nagy örömünkre szolgál, hogy a ELL termékét vásárolta. Berendezéseinket a legnagyobb körültekintéssel gyártottuk hosszú éves tapasztalataink alapján. z Ön termékét, Raffstore-ok/ külső zsaluziák - peremezett U-csatorna...án/-én szakszerűen felszerelték és átadták. ELL bels zsaluziák kellemesen szabályozzák a fény bejutását a szobába, melynek légköre ezáltal hangulatosabbá válik. ELL szúnyoghálók és Ön szabja meg, ki jöhet be és ki marad kint. ELL plisszék egészen kicsire csukható és kiválóan véd a napfény és a kíváncsi tekintetek ellen ott is, ahol a védelemre csak kevés hely áll rendelkezésre. szerelési és kezelési útmutatót átadtuk. Ezeket a termék használatának megkezdése el tt át kell olvasnia. termék használatáról tájékoztattuk. Felhívtuk figyelmét a biztonsági tudnivalókra. Szakszerviz Vevő ELL raffstore-ok a fény bejutását szabályozzák, belátás és h ellen védenek és árnyékolnak. ELL el tétred nyök a nagyobb fokú biztonságért és védelemért es, szél, h ség, hideg, zaj, fény és kíváncsi tekintetek ellen - utólagos beépítéshez. ELL homlokzati napellenz Kiállítómechanikával a homlokzat szép formálásához, tökéletes védelemmel h és er s fény ellen. Családi név Keresztnév Kérdések és kívánságok esetén forduljon hozzánk: ELL Infoline +/(0)8/-0 Név elyiség Dátum láírás Utca Ir.sz. Dátum ázszám elyiség láírás ELL ÁNR Árnyékolástechnika Kft. - bfaltersbach, Nr. Tel.: +/(0)8/-0 Fax: +/(0)8/- office@hella.info Internet:
