HYUNDAI FÚRÓ KÖSZÖRŰ HYD-836 HASZNÁLATI ÚTMUTATÓ

Átírás

1 HYUNDAI FÚRÓ KÖSZÖRŰ HYD-836 HASZNÁLATI ÚTMUTATÓ Kérjük, olvassa el a kézikönyvet, mielőtt használja ezt az eszközt

2

3 3 Bevezetés A használat el tt kérjük, ismerje meg a leírás alapján, hogy ez az elektromos kisgép hogyan m ködik, és hogyan kell helyesen használni. Tartsa ezt az útmutatót biztonságos helyen, hogy ha más is szeretné használni, adja át Neki a géppel együtt, ezt is. Rendeltetésszer használat Az eszközt úgy tervezték, hogy f leg acélfúrók DIN 338, DIN 340, DIN 345, DIN 1869 és DIN 1897 (MODEL Type N). Keményfém fúrókhoz ez a készülék nem használható. Egyéb felhasználási módnál, vagy a készülék módosítását úgy kell tekinteni, mint a nem megfelel használat, ami jelent s veszélyekhez vezethet. A gyártó nem vállal felel sséget a helytelen használat által keletkezett károkért. A készülék nem ipari felhasználásra hozták forgalomba. Leírás: alkatrészek és funkciók 1. Köször k magasság állító 2. Köször k fedél 3. Köször k fedél csavar 4. I / O kapcsoló (billen ) 5. Köször k 6. Motor tengely 7. Menetes csatlakozás 8. Metal alátét 9. Köször k tartó 10. Szell z nyílás 11. Géptest M szaki adatok Névleges feszültség: ~ 50 Hz Névleges teljesítmény: 95 W Névleges fordulatszám: 1350 / min A fúrók Az átmér : 3-12 mm Védelmi osztály: II Tömeg: 1,0 kg LPA = 73.6dB (terhelés nélkül); LPA = 75.3dB (csiszolás a bit) (K = 3 db (A)) LWA = 86.6dB (terhelés nélkül); LWA = 88.3dB (csiszolás a bit) (K = 3 db (A)) Biztonsági utasítások a fúró élez höz Ellen rizze, hogy a készülék ki van kapcsolva, miel tt behelyezi a hálózati csatlakozót a konnektorba. Mindig húzza ki a hálózati csatlakozót, amikor tisztítási vagy karbantartási munkát végez. Azért, hogy megakadályozza a készülék beindítását véletlenül. A szell z nyílásai 10 a motor-aggregátot mindig tisztán kell tartani, mert fennáll annak a veszélye, hogy a készülék túlmelegedik.

4 4 Ha nem végez munkát a készüléken, valamint szállításkor vagy tároláskor, mozgás az I / O kapcsoló (4) a "0" állásba legyen, annak érdekében, hogy megakadályozza, a véletlen bekapcsolást. T ZVESZÉLY! A köszörült fém szikrázik. Ezért érdemes mindig gy z djön meg arról, hogy senkit nem fenyeget ez, és nem használható éghet anyagok közelében található a munkaterületen. SÉRÜLÉSVESZÉLY! Használja az I / O (4) kapcsolót, kikapcsolni a köször gépet abban az esetben, ha áramszünet van, vagy, ha kihúzza a hálózati csatlakozót. Ez megakadályozza, hogy a köször gép vélelen, illetve akaratlan újraindulása baleset, kárt okozzon. Ne használja a köször t, ha a hálózati kábel vagy a hálózati csatlakozó sérült. A köször kövek gondosan kell tárolni és kezelni a gyártó utasítása szerint. Ellen rizze, hogy a köször k t megfelel -e és összhangban van-e a gyártó utasításaival. Ellen rizze a csiszolókövet használata el tt, ne használjon törött, repedt vagy más módon sérült követ. Ellen rizze, hogy a csiszolószerszám helyesen van-e szerelve és rögzítve, még a használat el tt. Helyezze a köször t biztonságos helyre, és járassa üresen 30 másodperci. Hagyja abba azonnal, ha jelent s rezgések lépnek fel, vagy ha a hibákat észleltek. Ha ez történik, ellen rizze a készüléket, hogy megtudja az okát. Eredeti tartozékok / Berendezés Csak olyan tartozékok és szerelvények használhatóak a köször géphez, amelyekr l a használati útmutató megenged. Ellenkez esetben Ön, vagy más a közelben álló, vagy ott dolgozó sérülést szenvedhet. A Gép használata Élezés gyakorlat Megjegyzés: A súlyosan károsodott fúrókat el ször is nagyjából meg kell köszörülni, egy egyszer köször gépen. Ezután teljesen engedje, le az élesítéshez a köször követ ameddig lehet. Fordítsa a forgókapcsolót az 1 DOWN irányba, ütközésig.. Helyezze a fúrót a legkisebb arra alkalmas furatba a gépen (11) a fúró pontos mérete (Ø) szerint az egyes fúróvezetékeket (11) számok jelölik. Nyomja meg az I / O kapcsolót (4) "I" helyzetbe, ami bekapcsolja a készüléket. Fordítsa a forgókapcsolót az 1 UP irányba, amíg meg nem hallja a csikorgó hangot. MEGJEGYZÉS: A piros forgó tárcsa (1) szabályozza a helyzet a köször k és a fúró élezend része között. A köször követ egy rugó (x) nyomja állandóan felfelé. Minél tovább tekeri a piros kereket az 1 UP irányba, annál nagyobb az er hatás a köször kövön. Mozdítsa el a fúrót enyhe nyomással lazán és gyorsan ide-oda a bal és jobb oldal között körülbelül 10-szer (kis fúrók körülbelül 5-ször). Húzza ki a fúrószárat, fordítsa el 180 (a tengelye körül), és helyezze be újra, ismételje meg az el z ket. Ez után ellen rizze le szemrevételezéssel, hogy jó lett-e az éle a fúrónak.

5 5 A köször k. Amennyiben szükséges ismételje egész folyamatot addig, amíg mindkét szög között a f -és a keresztirányú vágás élekkel a szabványos fúró 130. Mindkét vágó él (b) ugyanolyan szögben helyezkedik el a fúrási tengely (a), és az azonos hosszúságú úgy, hogy a fúró fut koncentrikusan (lásd az alábbi adatok). Nyomja meg az I / O kapcsoló (4) helyzetbe "0" kikapcsolja a készüléket. Köször k cseréje VIGYÁZAT! SÉRÜLÉSVESZÉLY! Miel tt bármilyen munkát végez a készüléken, mindig húzza ki a hálózati csatlakozót a hálózati aljzatból. Cserélje ki a köször követ, ha elhasználódott vagy sérült (romló, szabálytalan élezés teljesítmény, törött k ). A Phillips csavarhúzó szükséges ehhez a m velethez (nem tartozék) Csavarja a négy csavart (3) vegye le a fedelet (2) és vegye ki a köször korongot a házával együtt, egyszer en leemelve a motortengelyr l Vegye ki a köször követ. Vegye kézbe és a menetes csatlakozás, (7) ás egy 20 mm-es nyitott villáskulccsal vegye le a köször követ, ld. B. FIGYELEM! Balmenetes! Forgassa jobbra! Vegye ki a fém alátét 8 Szerelje fel az új köször követ, melynek lapított széle lefelé, (9) és helyezze vissza a fém alátét (8). Rögzítse a köször követ (5) ismét a kezébe és húzza meg a menetes csatlakozás (7) a 20 mm-es nyitott villáskulccsal (nem tertozék). FIGYELEM! Balmenetes - Csavard óramutató járásával ellentétes irányba! Biztosítani kell, hogy a (6) rugó be van dugva az ábra szerint Fig.D és helyezze a köször követ a csapágyazással együtt vissza a motortengelyre, pontosan vissza a helyére, ábrán látható módon. A, különben a köször k (2) fedél nem lehet felszerelni. Helyezze a fen k fedelet (2) vissza a helyére és csavarozza a helyére a négy csavarral (3). Karbantartás és tisztítás Eltekintve a köször k cseréjét l és a szell z nyílások tisztántartásától, a fúró élez nem igényel karbantartást. Rendszeresen tisztítsa meg a készüléket közvetlenül a használat után. A tisztításhoz használjon egy száraz ruhával, semmi esetre se használjon benzint, oldószereket vagy tisztítószereket.

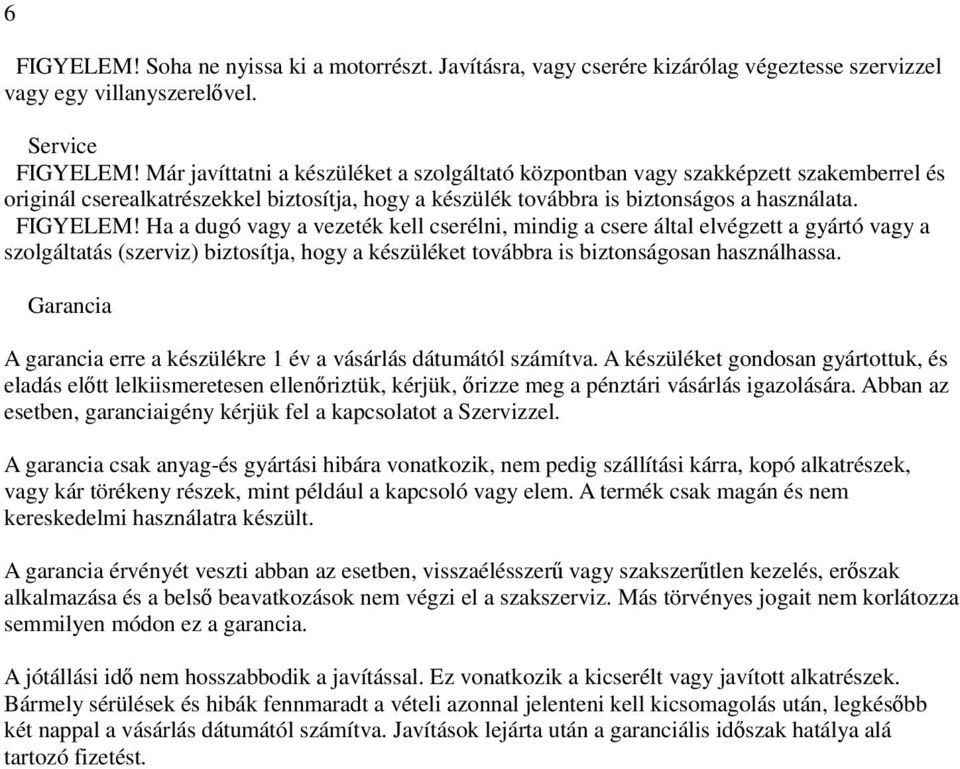

6 6 FIGYELEM! Soha ne nyissa ki a motorrészt. Javításra, vagy cserére kizárólag végeztesse szervizzel vagy egy villanyszerel vel. Service FIGYELEM! Már javíttatni a készüléket a szolgáltató központban vagy szakképzett szakemberrel és originál cserealkatrészekkel biztosítja, hogy a készülék továbbra is biztonságos a használata. FIGYELEM! Ha a dugó vagy a vezeték kell cserélni, mindig a csere által elvégzett a gyártó vagy a szolgáltatás (szerviz) biztosítja, hogy a készüléket továbbra is biztonságosan használhassa. Garancia A garancia erre a készülékre 1 év a vásárlás dátumától számítva. A készüléket gondosan gyártottuk, és eladás el tt lelkiismeretesen ellen riztük, kérjük, rizze meg a pénztári vásárlás igazolására. Abban az esetben, garanciaigény kérjük fel a kapcsolatot a Szervizzel. A garancia csak anyag-és gyártási hibára vonatkozik, nem pedig szállítási kárra, kopó alkatrészek, vagy kár törékeny részek, mint például a kapcsoló vagy elem. A termék csak magán és nem kereskedelmi használatra készült. A garancia érvényét veszti abban az esetben, visszaélésszer vagy szakszer tlen kezelés, er szak alkalmazása és a bels beavatkozások nem végzi el a szakszerviz. Más törvényes jogait nem korlátozza semmilyen módon ez a garancia. A jótállási id nem hosszabbodik a javítással. Ez vonatkozik a kicserélt vagy javított alkatrészek. Bármely sérülések és hibák fennmaradt a vételi azonnal jelenteni kell kicsomagolás után, legkés bb két nappal a vásárlás dátumától számítva. Javítások lejárta után a garanciális id szak hatálya alá tartozó fizetést.

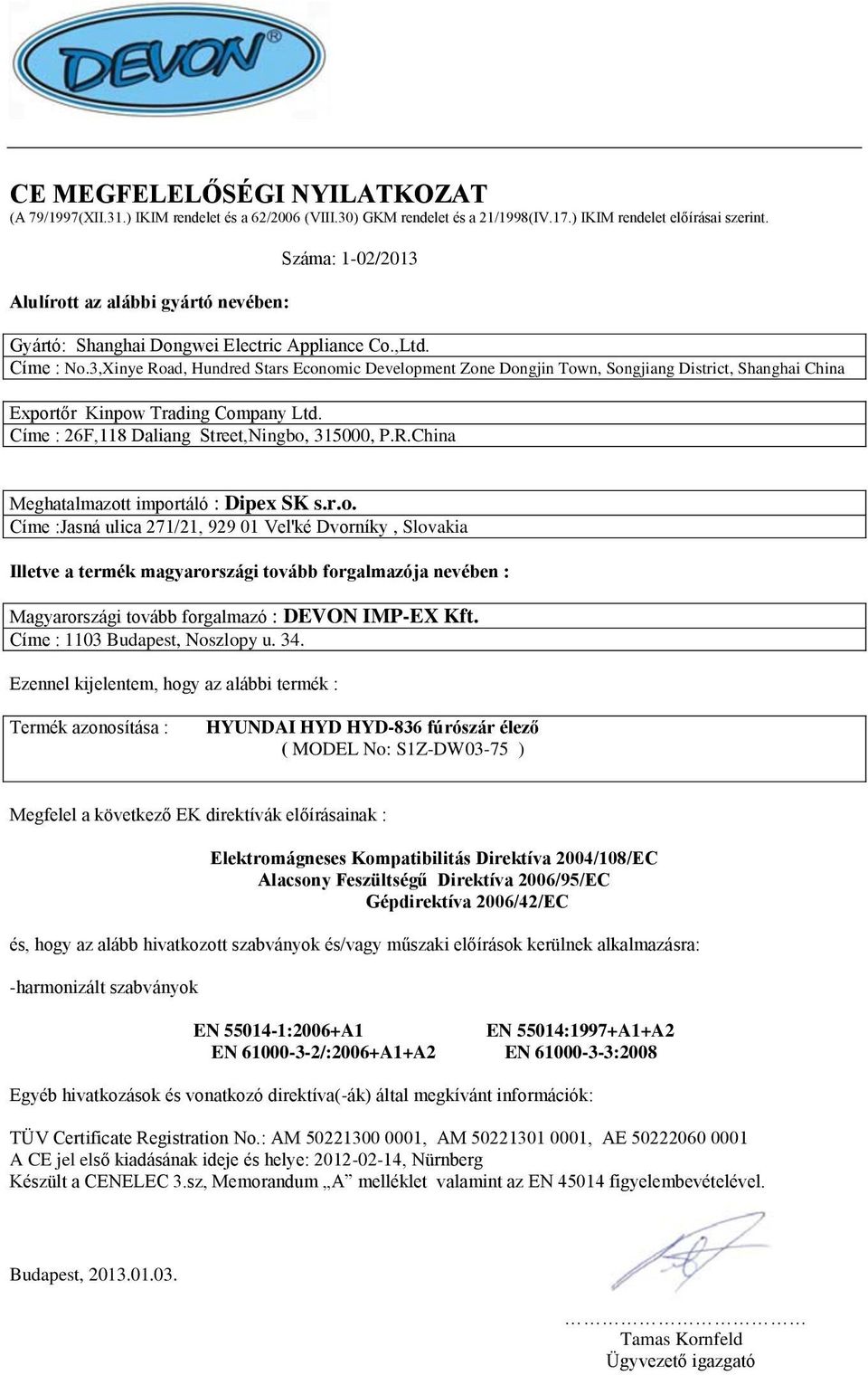

7 CE MEGFELELŐSÉGI NYILATKOZAT (A 79/1997(XII.31.) IKIM rendelet és a 62/2006 (VIII.30) GKM rendelet és a 21/1998(IV.17.) IKIM rendelet előírásai szerint. Alulírott az alábbi gyártó nevében: Száma: 1-02/2013 Gyártó: Shanghai Dongwei Electric Appliance Co.,Ltd. Címe : No.3,Xinye Road, Hundred Stars Economic Development Zone Dongjin Town, Songjiang District, Shanghai China Exportőr Kinpow Trading Company Ltd. Címe : 26F,118 Daliang Street,Ningbo, , P.R.China Meghatalmazott importáló : Dipex SK s.r.o. Címe :Jasná ulica 271/21, Vel'ké Dvorníky, Slovakia Illetve a termék magyarországi tovább forgalmazója nevében : Magyarországi tovább forgalmazó : DEVON IMP-EX Kft. Címe : 1103 Budapest, Noszlopy u. 34. Ezennel kijelentem, hogy az alábbi termék : Termék azonosítása : HYUNDAI HYD HYD-836 fúrószár élező ( MODEL No: S1Z-DW03-75 ) Megfelel a következő EK direktívák előírásainak : Elektromágneses Kompatibilitás Direktíva 2004/108/EC Alacsony Feszültségű Direktíva 2006/95/EC Gépdirektíva 2006/42/EC és, hogy az alább hivatkozott szabványok és/vagy műszaki előírások kerülnek alkalmazásra: -harmonizált szabványok EN :2006+A1 EN 55014:1997+A1+A2 EN /:2006+A1+A2 EN :2008 Egyéb hivatkozások és vonatkozó direktíva(-ák) által megkívánt információk: TÜV Certificate Registration No.: AM , AM , AE A CE jel első kiadásának ideje és helye: , Nürnberg Készült a CENELEC 3.sz, Memorandum A melléklet valamint az EN figyelembevételével. Budapest, Tamas Kornfeld Ügyvezető igazgató
