1 GARDENA Cikksz 7851, 7857 Vevőtájékoztató WP 700 S Cikksz WP 1500 S Cikksz Napelemes vízjáték-szivattyú készlet Kérjük a készülék üzembe helyezése előtt gondosan olvassa el ezt a Vevőtájékoztatót. GARDENA Napelemes vízjáték-szivattyú készlet WP 700 S / WP 1500 S Üdvözöljük a GARDENA aquamotionnál.. Kérjük gondosan olvassa el ezt a Vevőtájékoztatót és tartsa be utasításait. A Vevőtájékoztató segítségével ismerkedjen meg a készülék helyes használatával, az állítási lehetőségekkel és a biztonsági megjegyzésekkel. Biztonsági okokból gyermekek, 16 éven aluliak és olyanok, akik nem ismerik a Vevőtájékoztatóban foglaltakat, a szivattyút nem használhatják. Gondosan őrizze meg ezt a Vevőtájékoztatót. A szivattyú alkalmazási területe Rendeltetés A GARDENA vízjáték szivattyút a privát házi- használatra, nem pedig öntözőkészülékek és rendszerek üzemeltetésére tervezték. Ne feledje: A GARDENA vízjáték szivattyúk folyamatos használatra (pl. ipari alkalmazás, folyamatos keringtetés) nem alkalmasak! Maró, könnyen gyulladó, agresszív vagy robbanékony anyagok (mint pl. benzin, petróleum, nitrohigító), sós víz és élelmiszer / ivóvíz a szivattyúval nem szállítható.! Az Ön biztonságáért Biztonsági ellenőrzés A szivattyút ne a csatlakozó vezetéknél fogva vigye A szállított anyag hőmérséklete Használat előtt a szivattyút vesse biztonsági ellenőrzés alá., hogy a készülék nem sérült-e. Sérült szivattyút nem szabad üzemeltetni. Sérülés esetén a szivattyút feltétlenül ellenőriztesse GARDENA szakszervizzel vagy elektromos szakemberrel. A szivattyút ne a vezetéknél fogva vigye és a dugaszt ne a vezetékkel húzza ki a dugaljból. A vezetéket védje meg a hőtől, olajoktól és éles szegélyektől. A szállított anyag hőmérséklete ne legyen 4 C alatt vagy 35 C felett. Kopás és csökkenő

2 teljesítmény Figyelem! Alacsony feszültség Zajvédelmi rendelkezések betartása A homok és a szállított anyagban levő egyéb dörzsölő anyagok gyors kopáshoz és teljesítménycsökkenéshez vezetnek. A GARDENA szivattyúk és csatlakozók kizárólag alacsony feszültséggel való üzemeltetésre vannak tervezve. A 230 V-os hálózathoz való csatlakoztatás életveszélyes! A napelemet csak a GARDENA WP 700 S és WP 1500 S vízjáték szivattyúk üzemeltetéséhez használja. Kérjük tartsa be a helyi zajvédelmi előírásokat Alkalmazási példák Rendszerbővítés Ajánlott termékek Vízjátékok 26,5 mm-es (G 3/4) menetű csatlakozóval Alkalmazási példa: A vízjátékokat be lehet illeszteni a tó látványába Modell Vízesés Vízharang Habzó forrás 7818 Vízkehely Vízfüggöny Cikksz 7814* WP 700 S 7851 X X - - X X WP 1500 S 7857 X X X - X X *a szállítmány része Tószellőztetés Alkalmazási példa: A tó szellőztetése Termék: GARDENA tószellőztető Cikksz 7936 Forgó vízesés 7823 Szűrőkosár feltöltése zeolittal A zeolit rendeltetése az alábbi: Megszűri a vizet ( a szivattyú védelme) Megköti a felesleges tápanyagokat és azokat baktériumok segítségével leépíti ( ioncsere pl. nitrát megkötésével) Segíti a tótisztítást és a biológiai egyensúly megtartását Biztosítja a szivattyú stabil állását GARDENA zeolit, 1 l Cikksz GARDENA zeolit, 5 l Cikksz Megjegyzés: Javasoljuk, hogy a zeolitot 6 havonta tisztítsa meg (pl. sós vízben) vagy cserélje le, hogy annak hatása megmaradjon. Megjegyzés: A napelemen végzett bármilyen munkálat előtt a szivattyút válassza le Rendszerbővítések felszerelése előtt csavarozza le a szivattyúról az előre szerelt vízesést illetve teleszkópos csövet, majd a vízjátékok valamelyikét csavarja fel ( a golyós csukló a vízjáték függőleges beállítását szolgálja) Vegye figyelembe a mellékelt használati útmutató biztonsági és szerelési előírásait Üzembe helyezés

3 A szivattyú elhelyezése 1. Vegye ki a szivattyút a szűrőkosárból és a mellékelt szabályzót csavarja ütközésig a szivattyú 2. kimenetére. ( max. szállítási teljesítmény függőleges állásban). Ezt követően helyezze vissza a szivattyút a szűrőkosárba. 2. tegye a szivattyút szilárd alapra úgy, hogy a szűrőkosár felső széle legyen teljesen víz alatt. Ügyeljen a vízmélységre! Ügyeljen a maximális merítési mélységre (lásd Műszaki adatok ) A napelem felállítása Mindkét alumínium csövet (1) dugja az oldalelemekbe (2). Helyezzen egy-egy O-gyűrűt (3) a napelem (5) két döntőcsapjára (4) és mindkét oldalelemet csavarozza a napelemre. Fontos: A csavarok meghúzása során ügyeljen arra, hogy azokat ne túl szorosra húzza, hogy a napelem könnyű megdöntése biztosítva legyen. A napelem elhelyezése Úgy helyezze el a napelemet, hogy az közvetlen napsugárnak legyen kitéve. A napelemre ne essen árnyék. A felállítás ideális szöge 30 a függőlegeshez képest.! A napelemet nem szabad könnyén gyulladó anyagok közelében elhelyezni. A napelemek tartós helyre történő felszerelése A napelemet külterületen állandó jelleggel is el lehet helyezni. Ehhez pl.facsavar segítségével erősítse a készüléket pl. a falra. Az állandó jellegű felszerelés során ügyeljen arra, hogy olyan helyet válasszon ki, amely optimális módon van a napsugárzásnak kitéve. A speciális üvegezés megvédi a napelemet a jégesőtől és az időjárás egyéb behatásaitól. A szivattyú bekapcsolása A szivattyú csatlakozóját dugja a napelem csatlakozójába. A szivattyú elindul, ha a napelemben a napsugárzás elegendő energiát termelt. A szivattyút ne hagyja szárazon üzemelni Soha ne hagyja a szivattyút szárazon üzemelni, mert a szárazüzem nem kívánatos felmelegedéshez vezet és tönkreteszi a szivattyút. Vízszintes ill. második kimenet Az óramutató járásával ellentétes irányban való forgatással csavarja ki a szabályzót mindaddig, amíg az erre a kimenetre csatlakoztatott vízjáték kívánt méretét el nem éri. A második kimenetre további fogyasztók is csatlakoztathatóak, pl. a GARDENA vízjáték-/lámpatartó (cikksz.7886) segítségével egy külön felállított vízjáték is üzemeltethető. A tartót szükség esetén két csavar segítségével húzza meg. Megjegyzés: A vízszintesen felcsavarozott vízjáték mérete jelentősen csökken. Ha a második kimeneten ki akarja használni a maximális szállítási mennyiséget, úgy a vízszintes kimenetet a mellékelt zárókupakkal le kell zárni. Példa: Tömlőadaptálás a GARDENA vízjáték-/lámpatartóhoz ¾ -os (19 mm) GARDENA tavi tömlő (cikksz.7895) és GARDENA SB profi system csapelem (scikksz.2801 és 2802) valamint GARDENA SB profi system tömlőelem (cikksz.2817) használatát javasoljuk. Ápolási tanácsok Szűrőkosár tisztítása A szűrőkosár és a szivattyú legyenek szennyeződéstől mentesek!

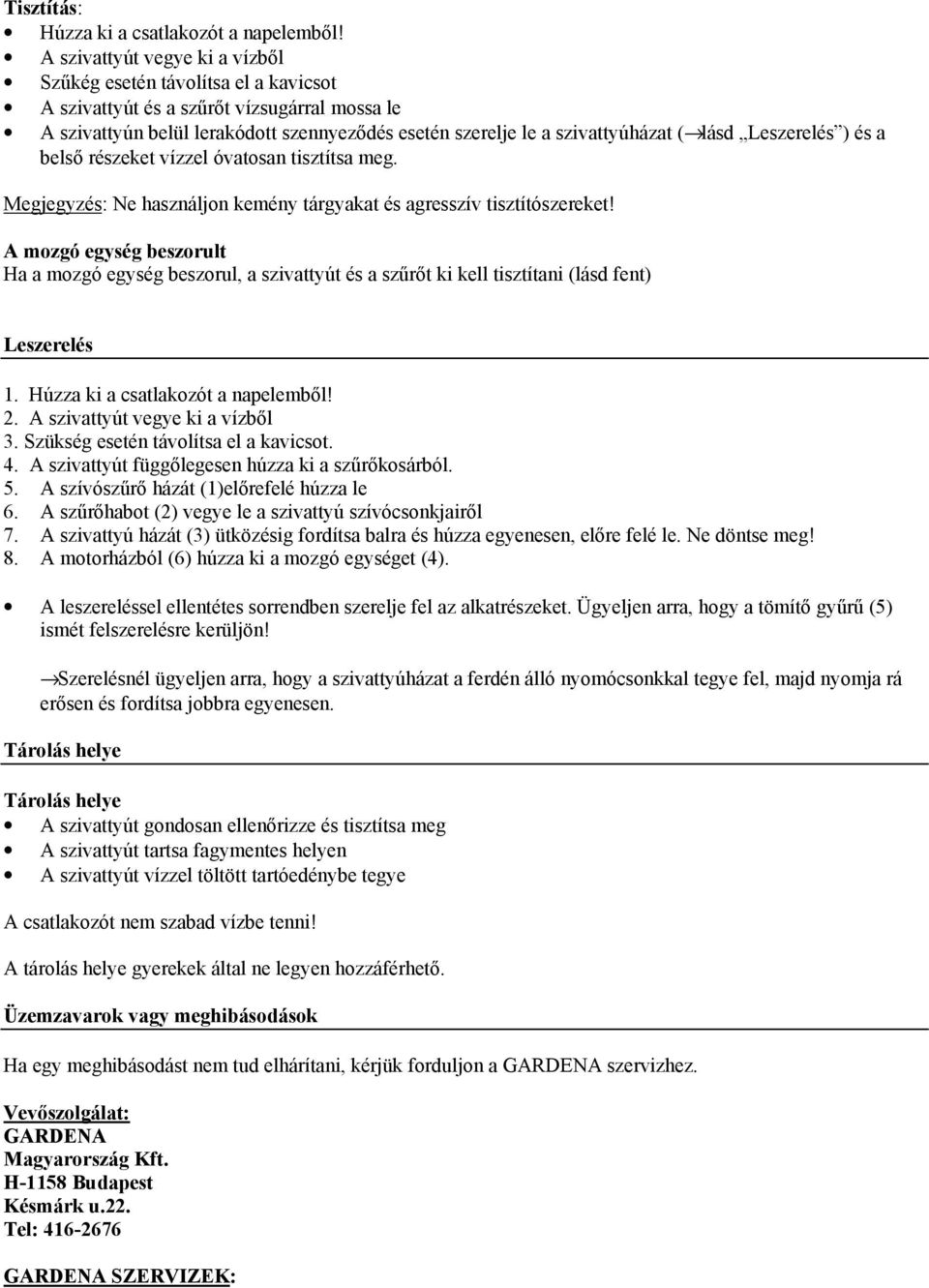

4 Tisztítás: Húzza ki a csatlakozót a napelemből! A szivattyút vegye ki a vízből Szűkég esetén távolítsa el a kavicsot A szivattyút és a szűrőt vízsugárral mossa le A szivattyún belül lerakódott szennyeződés esetén szerelje le a szivattyúházat ( lásd Leszerelés ) és a belső részeket vízzel óvatosan tisztítsa meg. Megjegyzés: Ne használjon kemény tárgyakat és agresszív tisztítószereket! A mozgó egység beszorult Ha a mozgó egység beszorul, a szivattyút és a szűrőt ki kell tisztítani (lásd fent) Leszerelés 1. Húzza ki a csatlakozót a napelemből! 2. A szivattyút vegye ki a vízből 3. Szükség esetén távolítsa el a kavicsot. 4. A szivattyút függőlegesen húzza ki a szűrőkosárból. 5. A szívószűrő házát (1)előrefelé húzza le 6. A szűrőhabot (2) vegye le a szivattyú szívócsonkjairől 7. A szivattyú házát (3) ütközésig fordítsa balra és húzza egyenesen, előre felé le. Ne döntse meg! 8. A motorházból (6) húzza ki a mozgó egységet (4). A leszereléssel ellentétes sorrendben szerelje fel az alkatrészeket. Ügyeljen arra, hogy a tömítő gyűrű (5) ismét felszerelésre kerüljön! Szerelésnél ügyeljen arra, hogy a szivattyúházat a ferdén álló nyomócsonkkal tegye fel, majd nyomja rá erősen és fordítsa jobbra egyenesen. Tárolás helye Tárolás helye A szivattyút gondosan ellenőrizze és tisztítsa meg A szivattyút tartsa fagymentes helyen A szivattyút vízzel töltött tartóedénybe tegye A csatlakozót nem szabad vízbe tenni! A tárolás helye gyerekek által ne legyen hozzáférhető. Üzemzavarok vagy meghibásodások Ha egy meghibásodást nem tud elhárítani, kérjük forduljon a GARDENA szervizhez. Vevőszolgálat: GARDENA Magyarország Kft. H-1158 Budapest Késmárk u.22. Tel: GARDENA SZERVIZEK:

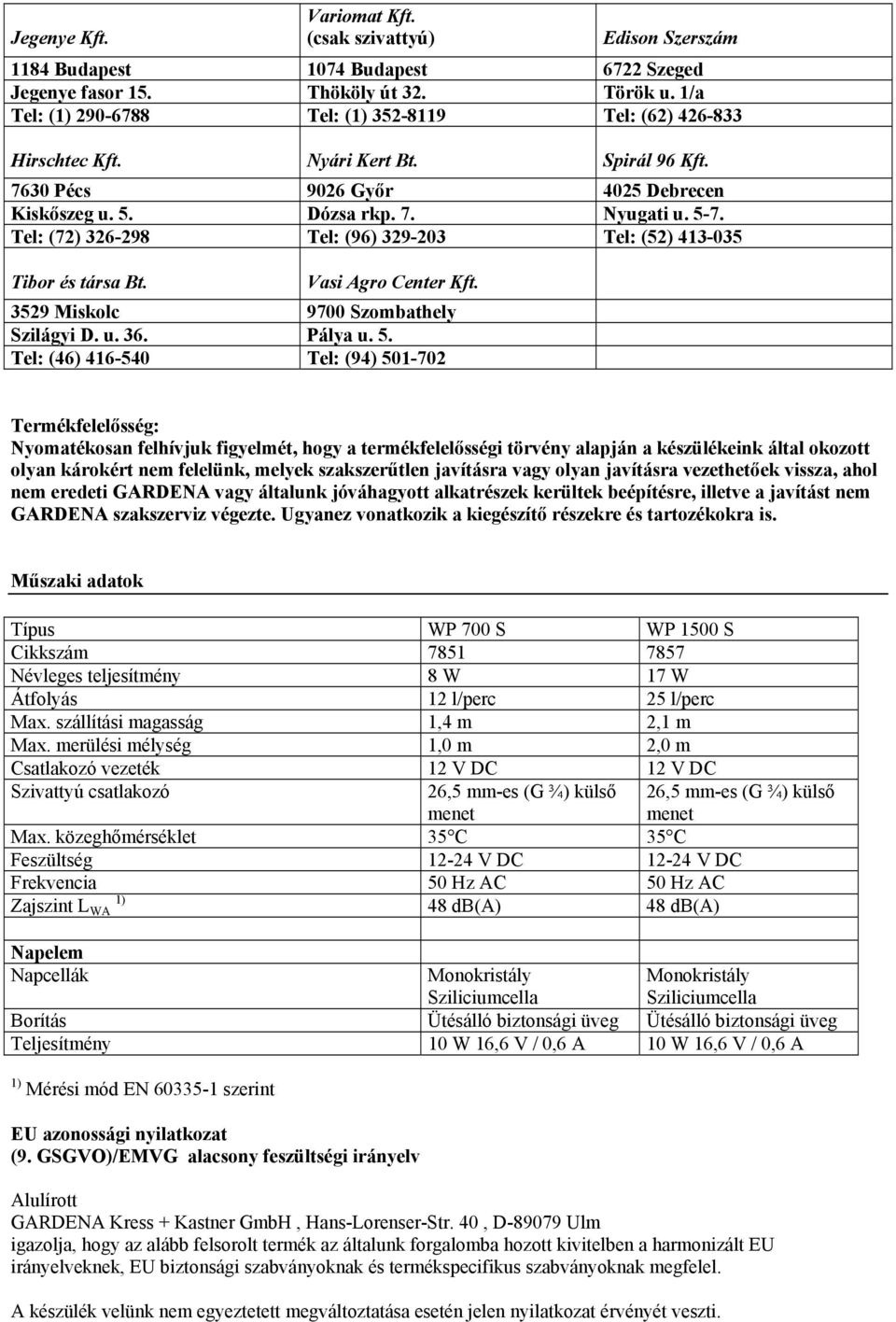

5 Jegenye Kft. Variomat Kft. (csak szivattyú) Edison Szerszám 1184 Budapest 1074 Budapest 6722 Szeged Jegenye fasor 15. Thököly út 32. Török u. 1/a Tel: (1) Tel: (1) Tel: (62) Hirschtec Kft. Nyári Kert Bt. Spirál 96 Kft Pécs 9026 Győr 4025 Debrecen Kiskőszeg u. 5. Dózsa rkp. 7. Nyugati u Tel: (72) Tel: (96) Tel: (52) Tibor és társa Bt. Vasi Agro Center Kft Miskolc 9700 Szombathely Szilágyi D. u. 36. Pálya u. 5. Tel: (46) Tel: (94) Termékfelelősség: Nyomatékosan felhívjuk figyelmét, hogy a termékfelelősségi törvény alapján a készülékeink által okozott olyan károkért nem felelünk, melyek szakszerűtlen javításra vagy olyan javításra vezethetőek vissza, ahol nem eredeti GARDENA vagy általunk jóváhagyott alkatrészek kerültek beépítésre, illetve a javítást nem GARDENA szakszerviz végezte. Ugyanez vonatkozik a kiegészítő részekre és tartozékokra is. Műszaki adatok Típus WP 700 S WP 1500 S Cikkszám Névleges teljesítmény 8 W 17 W Átfolyás 12 l/perc 25 l/perc Max. szállítási magasság 1,4 m 2,1 m Max. merülési mélység 1,0 m 2,0 m Csatlakozó vezeték 12 V DC 12 V DC Szivattyú csatlakozó 26,5 mm-es (G ¾) külső menet Max. közeghőmérséklet 35 C 35 C Feszültség V DC V DC Frekvencia 50 Hz AC 50 Hz AC Zajszint L 1) WA 48 db(a) 48 db(a) 26,5 mm-es (G ¾) külső menet Napelem Napcellák Monokristály Sziliciumcella Monokristály Sziliciumcella Borítás Ütésálló biztonsági üveg Ütésálló biztonsági üveg Teljesítmény 10 W 16,6 V / 0,6 A 10 W 16,6 V / 0,6 A 1) Mérési mód EN szerint EU azonossági nyilatkozat (9. GSGVO)/EMVG alacsony feszültségi irányelv Alulírott GARDENA Kress + Kastner GmbH, Hans-Lorenser-Str. 40, D Ulm igazolja, hogy az alább felsorolt termék az általunk forgalomba hozott kivitelben a harmonizált EU irányelveknek, EU biztonsági szabványoknak és termékspecifikus szabványoknak megfelel. A készülék velünk nem egyeztetett megváltoztatása esetén jelen nyilatkozat érvényét veszti.

6 Készülék leírása: Napelemes vízjáték szivattyúk Típusok: WP 700 SA, WP 1500 S Cikkszám: 7851 / 7857 EU irányelvek: Gépipari irányelv 98/37/EG 93/68/EG irányelv Harmonizált EN: EN EN A CE jelölés megszerzésének éve: 1999 Ulm, Thomas Heinl Műszaki Vezetés Jótállás A GARDENA erre a termékre 3 év (a vétel időpontjától számítva) garanciát vállal. Ez a garancia minden olyan lényeges készülék-hiányosságra vonatkozik, mely bizonyíthatóan anyag- vagy gyártási hibára vezethető vissza. A garanciális szolgáltatás választásunk szerint lehet a hozzánk beküldött készülék kifogástalan új készülékre való cseréje vagy ingyenes javítása, amennyiben a következő előfeltételek teljesülnek: * A készüléket szakszerűen és a használati utasításban leírtaknak megfelelően kezelték. Sem a vevő, sem egy harmadik személy nem kísérelte meg a készülék javítását. A kopó alkatrészek (pl. mozgó egység) a garancia alól ki vannak zárva. Ez a gyártói garancia nem érinti a kereskedővel vagy eladóval szemben támasztott teljesítési igényeket. Reklamáció esetén a vételt bizonyító számlát és a készüléket küldje el szervizünknek.
