1 Jelen útmutatót a használati és összeszerelési munkálatok megkezdése el tt el kell olvasnia! Tartalomjegyzék A HELLA el zetes megjegyzései Raffstore-ok/ küls zsaluziák - préselt csatornák... Általános felhívások... CE jelölés... Biztonsági felhívások... Az összeszerelés el tt... 5 Áttekintés: Szerszámok a felszereléshez... 6 Áttekintés: Tokok Üzembe helyezés / A m ködés ellen rzése... Szétszerelés... Átadási jegyz könyv (a szerel számára)... 5 Átadási jegyz könyv (a felhasználó számára)... 6 Raffstore-ok/ küls zsaluziák - préselt csatornák Használati útmutató Szerelési útmutató A HELLA el zetes megjegyzései Raffstore-ok/ küls zsaluziák - préselt csatornák Jelen HELLA termékkel egy min ségi terméket vásárolt, mely a legmodernebb technika alkalmazásával készült, kezelése és összeszerelése mégis egyszer. Jelen útmutatóban az elvi összeszerelés menetér l, az üzembe helyezésr l és a kezelésr l olvashat. Általános felhívások Kérdések Amennyiben a termék összeszerelésére, vagy kezelésére vonatkozóan kérdései merülnek fel, keresse fel szakkereskedelmünket. A munkálatokra jogosult szakmai személyzet részére A vásárló (felhasználó) részére Tartozékok / Javítások Ezeket a HELLA szakkereskedelemben szerezheti be. Kizárólag a HELLA által jóváhagyott tartozékokat használhat. Kiegészít információkat és felhívásokat a HELLA raffstore-okkal / küls zsaluziákkal kapcsolatban, a raffstore-ok / küls zsaluziák mellékelt szerelési- és kezelési útmutatójában találhat. Az összeszerelés, vagy kezelés során az alábbi szimbólumok segítik munkáját, így hozzájárulva a biztonságos munkálatokhoz: Ez a szimbólum olyan felhívásokat jelöl, melyek figyelmen kívül hagyása a felhasználó veszélyeztetésével jár. Ez a szimbólum olyan felhívásokat jelöl, melyek figyelmen kívül hagyása a termék károsodását okozhatja. Ez a szimbólum alkalmazási felhívásokat, vagy hasznos információkat jelöl Felel sségvállalás Az útmutató felhívásainak és a benne foglalt információk figyelmen kívül hagyása, nem szabályszer használat, vagy az el írottól eltér használat a gyártói garanciavállalás megsz nését vonja maga után. Nem vállalunk felel sséget az ebb l következ anyagi károkért és személyi sérülésekért sem. Jogi nyilatkozat Jelen útmutató grafikai és szöveges részeit a legnagyobb gondossággal állítottuk el. Esetlegesen el forduló pontatlanságokért és azok hatásaiért nem vállalunk felel sséget! Fenntartjuk a terméken végzett m szaki változtatások, valamint az útmutató tartalmi változtatásainak jogát! Jelen útmutató szerz i jogvédelem alatt álló információkat tartalmaz. Minden jog fenntartva! A bemutatott termékek megnevezései, valamint a márkanevek ipari oltalom alatt állnak. Ez a szimbólum bizonyos cselekedetek elvégzésére szólítja fel. Ez a szimbólum áramütés által okozott sérülések veszélyére, vagy életveszélyre hívja fel figyelmét. Ez a szimbólum a termék olyan területeit jelöli, melyekr l részletes információkat talál az összeszerelési útmutatóban. M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0

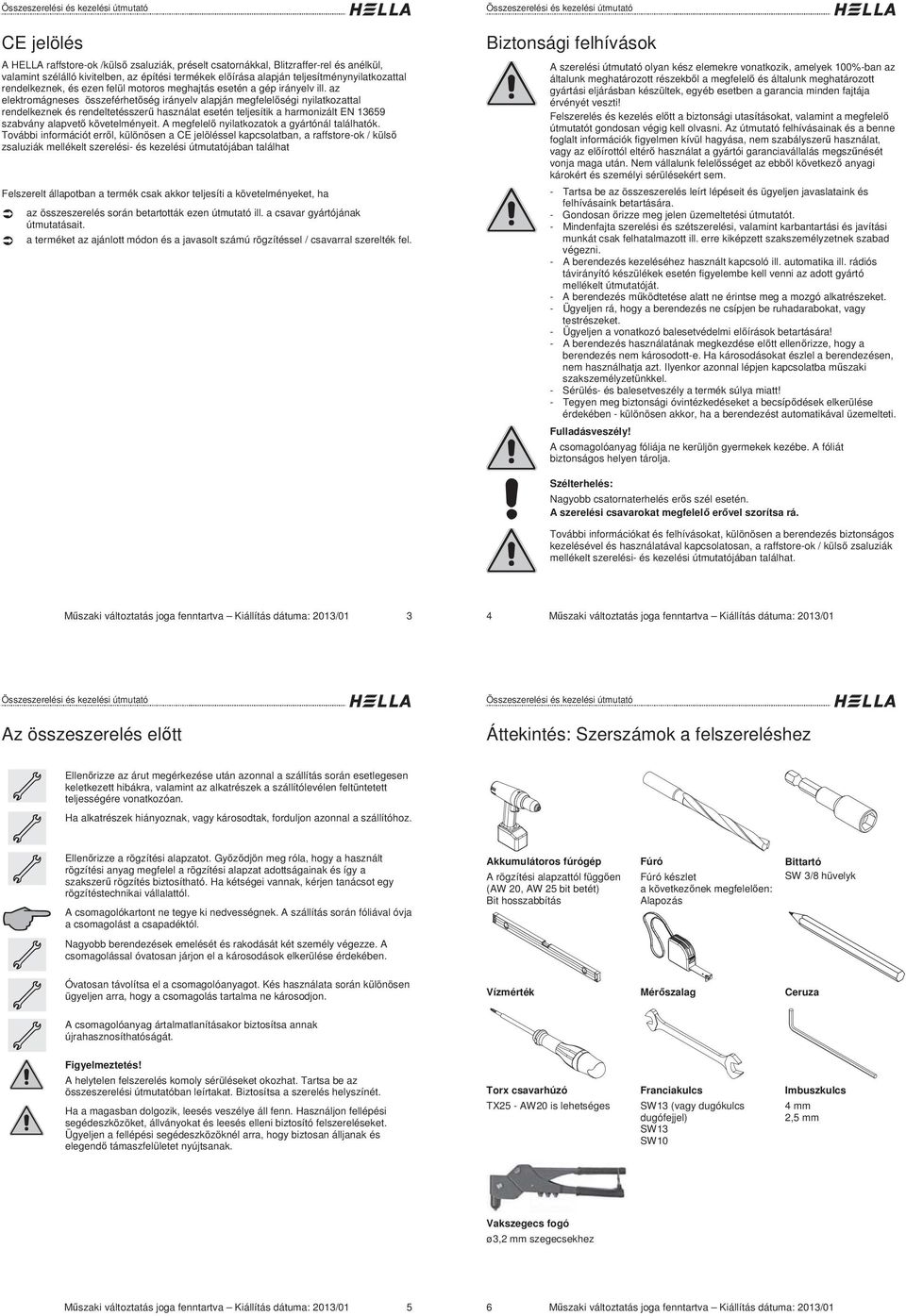

2 CE jelölés A HELLA raffstore-ok /küls zsaluziák, préselt csatornákkal, Blitzraffer-rel és anélkül, valamint szélálló kivitelben, az építési termékek el írása alapján teljesítménynyilatkozattal rendelkeznek, és ezen felül motoros meghajtás esetén a gép irányelv ill. az elektromágneses összeférhet ség irányelv alapján megfelel ségi nyilatkozattal rendelkeznek és rendeltetésszer használat esetén teljesítik a harmonizált EN 659 szabvány alapvet követelményeit. A megfelel nyilatkozatok a gyártónál találhatók. További információt err l, különösen a CE jelöléssel kapcsolatban, a raffstore-ok / küls zsaluziák mellékelt szerelési- és kezelési útmutatójában találhat Felszerelt állapotban a termék csak akkor teljesíti a követelményeket, ha az összeszerelés során betartották ezen útmutató ill. a csavar gyártójának útmutatásait. a terméket az ajánlott módon és a javasolt számú rögzítéssel / csavarral szerelték fel. Biztonsági felhívások A szerelési útmutató olyan kész elemekre vonatkozik, amelyek 00%-ban az általunk meghatározott részekb l a megfelel és általunk meghatározott gyártási eljárásban készültek, egyéb esetben a garancia minden fajtája érvényét veszti! Felszerelés és kezelés el tt a biztonsági utasításokat, valamint a megfelel útmutatót gondosan végig kell olvasni. Az útmutató felhívásainak és a benne foglalt információk figyelmen kívül hagyása, nem szabályszer használat, vagy az el írottól eltér használat a gyártói garanciavállalás megsz nését vonja maga után. Nem vállalunk felel sséget az ebb l következ anyagi károkért és személyi sérülésekért sem. - Tartsa be az összeszerelés leírt lépéseit és ügyeljen javaslataink és felhívásaink betartására. - Gondosan rizze meg jelen üzemeltetési útmutatót. - Mindenfajta szerelési és szétszerelési, valamint karbantartási és javítási munkát csak felhatalmazott ill. erre kiképzett szakszemélyzetnek szabad végezni. - A berendezés kezeléséhez használt kapcsoló ill. automatika ill. rádiós távirányító készülékek esetén figyelembe kell venni az adott gyártó mellékelt útmutatóját. - A berendezés m ködtetése alatt ne érintse meg a mozgó alkatrészeket. - Ügyeljen rá, hogy a berendezés ne csípjen be ruhadarabokat, vagy testrészeket. - Ügyeljen a vonatkozó balesetvédelmi el írások betartására! - A berendezés használatának megkezdése el tt ellen rizze, hogy a berendezés nem károsodott-e. Ha károsodásokat észlel a berendezésen, nem használhatja azt. Ilyenkor azonnal lépjen kapcsolatba m szaki szakszemélyzetünkkel. - Sérülés- és balesetveszély a termék súlya miatt! - Tegyen meg biztonsági óvintézkedéseket a becsíp dések elkerülése érdekében - különösen akkor, ha a berendezést automatikával üzemelteti. Fulladásveszély! A csomagolóanyag fóliája ne kerüljön gyermekek kezébe. A fóliát biztonságos helyen tárolja. Szélterhelés: Nagyobb csatornaterhelés er s szél esetén. A szerelési csavarokat megfelel er vel szorítsa rá. További információkat és felhívásokat, különösen a berendezés biztonságos kezelésével és használatával kapcsolatosan, a raffstore-ok / küls zsaluziák mellékelt szerelési- és kezelési útmutatójában találhat. M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 Az összeszerelés el tt Áttekintés: Szerszámok a felszereléshez Ellen rizze az árut megérkezése után azonnal a szállítás során esetlegesen keletkezett hibákra, valamint az alkatrészek a szállítólevélen feltüntetett teljességére vonatkozóan. Ha alkatrészek hiányoznak, vagy károsodtak, forduljon azonnal a szállítóhoz. Ellen rizze a rögzítési alapzatot. Gy z djön meg róla, hogy a használt rögzítési anyag megfelel a rögzítési alapzat adottságainak és így a szakszer rögzítés biztosítható. Ha kétségei vannak, kérjen tanácsot egy rögzítéstechnikai vállalattól. A csomagolókartont ne tegye ki nedvességnek. A szállítás során fóliával óvja a csomagolást a csapadéktól. Nagyobb berendezések emelését és rakodását két személy végezze. A csomagolással óvatosan járjon el a károsodások elkerülése érdekében. Akkumulátoros fúrógép A rögzítési alapzattól függ en (AW 0, AW 5 bit betét) Bit hosszabbítás Fúró Fúró készlet a következ nek megfelel en: Alapozás Bittartó SW /8 hüvelyk Óvatosan távolítsa el a csomagolóanyagot. Kés használata során különösen ügyeljen arra, hogy a csomagolás tartalma ne károsodjon. Vízmérték Mér szalag Ceruza A csomagolóanyag ártalmatlanításakor biztosítsa annak újrahasznosíthatóságát. Figyelmeztetés! A helytelen felszerelés komoly sérüléseket okozhat. Tartsa be az összeszerelési útmutatóban leírtakat. Biztosítsa a szerelés helyszínét. Ha a magasban dolgozik, leesés veszélye áll fenn. Használjon fellépési segédeszközöket, állványokat és leesés elleni biztosító felszereléseket. Ügyeljen a fellépési segédeszközöknél arra, hogy biztosan álljanak és elegend támaszfelületet nyújtsanak. Torx csavarhúzó TX5 - AW0 is lehetséges Franciakulcs SW (vagy dugókulcs dugófejjel) SW SW0 Imbuszkulcs mm,5 mm Vakszegecs fogó ø, mm szegecsekhez M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 5 6 M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0

3 Áttekintés: Tokok U tok vagy kerek tok (, 7) 59 (, 85) 8 (, 7) 7 (8, 00) Tokhossz U-tok Köríves tok Homlokzati tok >5 >5 0 0 A tok felszerelése a vezet sínek fels konzolján keresztül történik (lásd a következ oldalt). A mélység beállítás a vezet sín távtartóján keresztül történik. A homlokzati tokot pontosan középen és vízszintesen kell felszerelni. A vezet sínek felszerelésénél ügyeljen a pontos tengelyméretre / végleges szélességre. A vezet síneknek teljesen függ legesnek és párhuzamosnak kell lenniük, valamint ugyanolyan magasságban kell felszerelni ket, hogy a véd tok funkciója biztosított legyen. 5 0 Távtartó 68 (, 9) 0 M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 7 8 M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 Homlokzati tok A tok felszerlése a kiválasztott rögzítési módon keresztül történik. A konzolok és toktartók számát, a következ táblázat alapján, feltétlenül be kell tartani. Tokszélesség [mm] Mennyiség ig > Fix konzolrögzítés Toktartó Állítható konzolrögzítés Ráhúzható konzol Végleges szélesség (FB) = Tengelyméret Tokhossz M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 9 0 M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0

4 Szerelés toldólemez esetén Toldólemez a vezet sín fels konzolja fölött mm szélességt l a tokokat csak toldólemezzel lehet összekötni. Csavarozza össze a () és () elemeket a két tokelemmel. A fedelek rögzítése el tt szerelje fel az árnyékolót a tokban. Ezután helyezze fel a fedeleket beakasztással vagy betolással. Szükség esetén használjon néhány csepp szilikont, hogy a kés bbi üzem során a tok és a fedél közötti rögzítés általi eltérés miatt fellép vibrációt elkerülje. Végül rögzítse az oldalrészeket csavarokkal a tokhoz. Tok Fels konzol vezet sín Mélyedés fül M5x0 cilindercsavar A rátét konzolokat a vezet sínbe helyezni és rögzíteni. Csavarozza össze a rátét konzolokat a tokkal a mellékelt csavarok segítségével. A fedelek rögzítése el tt szerelje fel az árnyékolót a tokban. Ezután helyezze fel a fedeleket beakasztással vagy betolással. Szükség esetén használjon néhány csepp szilikont, hogy a kés bbi üzem során a tok és a fedél közötti rögzítés általi eltérés miatt fellép vibrációt elkerülje. Végül rögzítse az oldalrészeket csavarokkal a tokhoz. Tok Merevít vasalat Merevít fülek M5x0 cilindercsavar 5 Fedél M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 Üzembe helyezés / A m ködés ellen rzése Szétszerelés A berendezést legalább egyszer vezesse teljesen fel és le. A kivezérlés során senki nem tartózkodhat a berendezés alatt, vagy annak mozgási területén. Gy z djön meg arról a kés bbi üzemeltetés során is, hogy a berendezés szabadon mozog és nincsenek akadályok az útjában. A berendezést ne vezérelje ki, ha annak útjában tárgyak vannak, vagy személyek tartózkodnak. Ügyeljen a biztonsági felhívások betartására. Az els kivezérlés után ellen rizze a rögzít anyagok és építési elemek stabilitását. Motoros meghajtóval rendelkez berendezések esetén a próbamenetekhez soha ne használja az automatikus vezérlést, vagy kapcsolót, ha a berendezésre nem lát rá közvetlenül. Javasoljuk a próbakábel használatát az átmeneti motorkezeléshez. A berendezést feszültségmentessé tenni és az újrabekapcsolás ellen biztosítani. A szétszerelés során az összeszerelés lépéseit kell megismételnie fordított sorrendben. Ellen rizze az összes beállítást. Ellen rizze a csavaros rögzítések feszességét. Ellen rizze még egyszer a zsaluziák tartójának tartását a szerelési alapzaton. A szerelési tartó nem megfelel rögzítése a berendezés leeséséhez vezethet. Ilyenkor sérülés- és életveszély áll fenn! Tisztítsa az elemeket (lásd az ápolási tippeket). Adja át jelen útmutatót, valamint a motor, a kapcsolók és a vezérl k gyártóinak útmutatásait a felhasználónak. Tájékoztassa a felhasználót a berendezés használatáról, különös tekintettel a biztonsági és használati útmutatásaira. Igazoltassa írásban a berendezés korrekt telepítését, kivitelezését és a biztonsági tudnivalók átadását (lásd az átadási protokollt). M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0

5 Átadási jegyz könyv (a szerel számára) Átadási jegyz könyv (a felhasználó számára) Tisztelt Ügyfél! Nagy örömünkre szolgál, hogy a HELLA termékét vásárolta. Berendezéseinket a legnagyobb körültekintéssel gyártottuk hosszú éves tapasztalataink alapján. Tisztelt Ügyfél! Nagy örömünkre szolgál, hogy a HELLA termékét vásárolta. Berendezéseinket a legnagyobb körültekintéssel gyártottuk hosszú éves tapasztalataink alapján. Az Ön termékét, raffstore-ok / külső zsaluziák - préselt csatornák... -án/-én szakszerűen felszerelték és átadták. A szerelési és kezelési útmutatót átadtuk. Ezeket a termék használatának megkezdése el tt át kell olvasnia. A termék használatáról tájékoztattuk. Felhívtuk figyelmét a biztonsági tudnivalókra. Az Ön termékét, raffstore-ok / külső zsaluziák - préselt csatornák... -án/-én szakszerűen felszerelték és átadták. A szerelési és kezelési útmutatót átadtuk. Ezeket a termék használatának megkezdése el tt át kell olvasnia. A termék használatáról tájékoztattuk. Felhívtuk figyelmét a biztonsági tudnivalókra. Szakszerviz Vevő Szakszerviz Vevő Családi név Keresztnév Családi név Keresztnév Utca Házszám Utca Házszám Név Ir.sz. Név Ir.sz. M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 5 6 M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 HELLA bels zsaluziák kellemesen szabályozzák a fény bejutását a szobába, melynek légköre ezáltal hangulatosabbá válik. HELLA szúnyoghálók és Ön szabja meg, ki jöhet be és ki marad kint. HELLA plisszék egészen kicsire csukható és kiválóan véd a napfény és a kíváncsi tekintetek ellen ott is, ahol a védelemre csak kevés hely áll rendelkezésre. HELLA raffstore-ok a fény bejutását szabályozzák, belátás és h ellen védenek és árnyékolnak. HELLA el tétred nyök a nagyobb fokú biztonságért és védelemért es, szél, h ség, hideg, zaj, fény és kíváncsi tekintetek ellen - utólagos beépítéshez. HELLA homlokzati napellenz Kiállítómechanikával a homlokzat szép formálásához, tökéletes védelemmel h és er s fény ellen. Kérdések és kívánságok esetén forduljon hozzánk: HELLA Infoline +/(0)86/ HELLA ÁNR Árnyékolástechnika Kft. A-99 Abfaltersbach, Nr. 5 Tel.: +/(0)86/ Fax: +/(0)86/ office@hella.info Internet: / 0. / Fenntartjuk a m szaki változtatások jogát!
