Vásárlói tájékoztató 804, 806-OS KONYHABÚTOR FÜGGESZTŐKHÖZ

Átírás

1 804, 806-OS KONYHABÚTOR FÜGGESZTŐKHÖZ A termék konyhabútorok felső elemeinek falra szerelésére használható. A termék szakszerűtlen szerelése súlyos sérüléseket okozhat, ezért a szerelési rajzokon szereplő méreteket és a vásárlói tájékoztató előírásait szigorúan be kell tartani. Szereléskor a szekrény hátsó élének és a csempe síkjának egy vonalba kell esnie! A szekrénytestet a rajznak megfelelően kell kialakítani. A függesztőt rögzítéskor a szekrénytest felső sarkában az oldalhoz és a tetőhöz egyaránt szorosan kell illeszteni és 2 db 4 35mm-es csavarral rögzíteni. A függesztőhöz kizárólag a hozzá tartozó sín használható, melyet a fal minőségének megfelelő rögzítő rendszerrel kell felerősíteni. A szekrény és minden belehelyezett tárgy összes súlya a maximális terhelhetőséget nem haladhatja meg, amely a 804-nél 65kg, a 806-nál pedig 50kg. A terméken található felső csavarral függőleges, az alsóval vízszintes irányban állítható a szekrénytest, amelynek a mm-ben megadott értékei a szerelési rajzon láthatóak. Az állítócsavarokat túlhúzni tilos. A www. foresteu.com címen elérhető honlapunkon mindig megtalálhatja aktuális vásárlói tájékoztatóinkat, Azonosító: VT 50/02

2 SZERELÉSI RAJZOK 804-es szekrény függesztő 806-os szekrény függesztő

3 ASZTALLÁBAKHOZ A választékunkban lévő asztallábak asztalok egyszerű és esztétikus készítésére alkalmas termékek. Alapanyaguk acél vagy alumínium és műanyag. A technikailag kiforrott rögzítő megoldásnak köszönhetően a lábak gyorsan, egyszerűen és biztonságosan rögzíthetők, illetve leszerelhetők. Szerelésük: Helyezzük az asztallapot szín oldalával lefelé puha felületre, majd a szerelő talpakat csavarozzuk az asztal sarkaira az asztallap vastagságával arányos hosszúságú csavarokkal. A megfelelő teherbírás elérése érdekében a rögzítő talpat az összes lehetséges ponton le kell csavarozni. A csőlábakat illesszük a szerelőtalpakra. A lábrögzítő hernyócsavarokat kézzel erősen meg kell húzni, majd rövid használat után húzzunk utána. Az asztalokat terhelt állapotban vagy egyenetlen felületen ne toljuk, ne húzzuk oldalirányban. A teherbírási adatok statikus, függőleges irányú terhelésre vonatkoznak. A szerelés végeztével állítsuk be a talpakat úgy, hogy minden lábat egyformán érje a terhelés. A talpak +-30mm mértékben állíthatók. Tisztításra puha törlőruhát és a háztartásban alkalmazott karcmentes, nem maró hatású tisztítószereket használjunk. Azonosító: VT 57/01

4 BÚTORGÖRGŐK A bútorgörgők fotelek és fiókboxok mozgatását teszik lehetővé. A tervezésnél a méreteken kívül a termék teherbírását is figyelembe kell venni. A katalógusban szereplő adatok egy görgőre vonatkoznak, statikus terhelés esetén, sík padlózaton használva a terméket. Egyenetlen talajon használva a teherbírás lecsökken. Lágy felületű parkettában a görgők nyomot hagyhatnak. Tisztításra a háztartásban használt nem maró hatású karcmentes tisztítószerek alkalmasak. Azonosító: VT 70/01

5 EXCENTERES KONYHASZEKRÉNY FÜGGESZTŐK A termék konyhabútorok felső elemeinek falra szerelésére használható. A termék szakszerűtlen szerelése súlyos sérüléseket okozhat, ezért a szerelési rajzokon szereplő méreteket és a vásárlói tájékoztató előírásait szigorúan be kell tartani. A teherbírási adatok statikus terhelésre vonatkoznak. Az excenteres függesztőt a szekrényelem felső lapjára, átmenő csavarokkal kell szerelni. A falhoz a fal minőségének megfelelő kötőelemekkel kell rögzíteni. A függesztő talpán található ovális furat és excenteres állító lemez segítségével a szekrényt 2 irányban tudjuk beállítani. A www. foresteu.com címen elérhető honlapunkon mindig megtalálhatja aktuális vásárlói tájékoztatóinkat, SZERELÉSI RAJZ Azonosító: VT 74/01

6 CSAPOS ÉS KÖRMÖS POLCTARTÓK Polcok felszerelésének legegyszerűbb módja a csapos polctartók alkalmazása. A teherbírást a bútor alapanyaga és a polc szélessége befolyásolja. Azonosító: VT 71/01

7 Vásárlói és szerelési tájékoztató Design szekrénylábakhoz Forgalmazó: FOREST HUNGARY Kft. A cégünk által forgalmazott designlábak korpuszbútorokon alkalmazhatók. A formai és méretbeli sokféleség jó alapot jelent a bútorok tervezéséhez és kivitelezéséhez. A lábak a bútorok stílusához illeszkedően készülhetnek fémből, fából vagy műanyagból. A rögzítés módja eltérő lehet, de a teljes teherbírás eléréséhez mindig az összes csavarfuraton keresztül rögzítsük a lábakat. A lábak terhelési adatai függőleges irányú statikus terhelésre vonatkoznak, teljesen betekert állapotban. A lábakat oldalirányú terhelésnek kitenni tilos! Ilyen például a szekrény oldalirányú tolása - különösen egyenetlen talajon -, vagy a szekrény ferde állapotban történő vonszolása. A szekrényt úgy kell beállítani, hogy a terhelés a lábakon egyenlő mértékben legyen elosztva. A lábak a szekrénytest hibás terheléséből adódó előrebukását nem tudják megakadályozni, ezért az ilyen termékeket a falhoz kell rögzíteni. A felmosáskor alkalmazott agresszív hatóanyagú tisztítószerek károsíthatják a lábak felületkezelését. Tisztításra a háztartásban is alkalmazott karcmentes és nem maró hatású tisztítószerek használhatók. A vásárlói tájékoztatóban foglaltakat kérjük, a termékek beszerelésekor mindig vegye figyelembe és adja át azt a végfelhasználónak is! Azonosító: VT 58/01

8 DUPLAFALÚ FÉM FIÓKOLDAL A korszerű szekrények fiókjaival szemben támasztott követelményeknek leginkább megfelelő szerkezetek a duplafalú fém fiókoldalak. Pontosan vezetik a fiókokat, csendes működésűek, önbehúzó tulajdonsággal rendelkeznek és mindkét irányban csillapítottak. Formai kialakításuknak köszönhetően könnyen tisztántarthatók, higiénikusak. A fiók feneket és fiók hátat 16mm-es laminált bútorlapból kell elkészíteni, a katalógusban megtalálható méretek alapján. Az összeszerelés után a különböző irányokba az oldalsó állítócsavarok segítségével állíthatjuk be a terméket. A fiók kiszerelése az oldalt lévő karok felemelésével, és a fiók kihúzásával történik. Visszaszereléskor a fiókot a kihúzott sínekre helyezzük, majd egyszerűen betoljuk. A termék tisztítását nem maró hatású és karcmentes tisztítószerekkel végezzük. Azonosító: VT 65/01

9 EGYENES ÉS FERDE KONZOL A korszerű konyhabútorokon gyakran megtalálható magasított pult tartására konzolokat használunk. A konzolok számát a várható terhelés nagysága befolyásolja, statikus terhelés esetén 15kg terhelhetőséggel kell számolnunk, ahogy azt a Forest temékkatalógusa mutatja. A teherbírási adatokat az alaplap anyagminősége is befolyásolja. A felső pult anyaga lehet fa, vagy fahelyettesítő anyag, illetve üveg, melyhez üvegrögzítő betétet kell használni. Az üveget a kereskedelmi forgalomban kapható üveg-fém ragasztóval kell az üvegrögzítő betéthez ragasztani. Tisztításra nem maró hatású karcmentes tisztítószerek használhatók. Azonosító: VT 69/01

10 FÉM FIÓKOLDALAK A korszerű szekrények fiókjaival szemben támasztott követelményeknek megfelelő szerkezetek a fém fiókoldalak. Pontosan megvezetik a fiókokat, csendes működésűek, önbehúzó tulajdonsággal rendelkeznek, amelyet a fiókoldal lejtős kialakítása tesz lehetővé. Formai kialakításuknak köszönhetően könnyen tisztántarthatók, higiénikusak. A fiók feneket és fiókhátat 16-18mm-es laminált bútorlapból kell elkészíteni, a katalógusban megtalálható méretek alapján. A síneket a szekrénytestre kell szerelni, figyelembe véve, hogy mindkettőből jobbos és balos változat van. A művelet a katalógusban lévő rajzok és azok méretezése alapján történik. A szereléshez 3 16-os, 3,5 16-os facsavarokat, illetve eurocsavarokat használhatunk. A csavarfejek nem állhatnak ki a sínek belső síkjából. A sín hosszától függően oldalanként legkevesebb 3-4 csavarral rögzítsük azokat. A fiók rendellenes működése esetén ellenőrizzük a fiók és fiókház méreteit. A szakszerűen szerelt fióksínek teherbírása típustól függően kg. Az összeszerelés után a különböző irányokba az oldalsó állítócsavarok segítségével állíthatjuk be a terméket. A termék tisztítását nem maró hatású és karcmentes tisztítószerekkel végezzük. Azonosító: VT 72/01

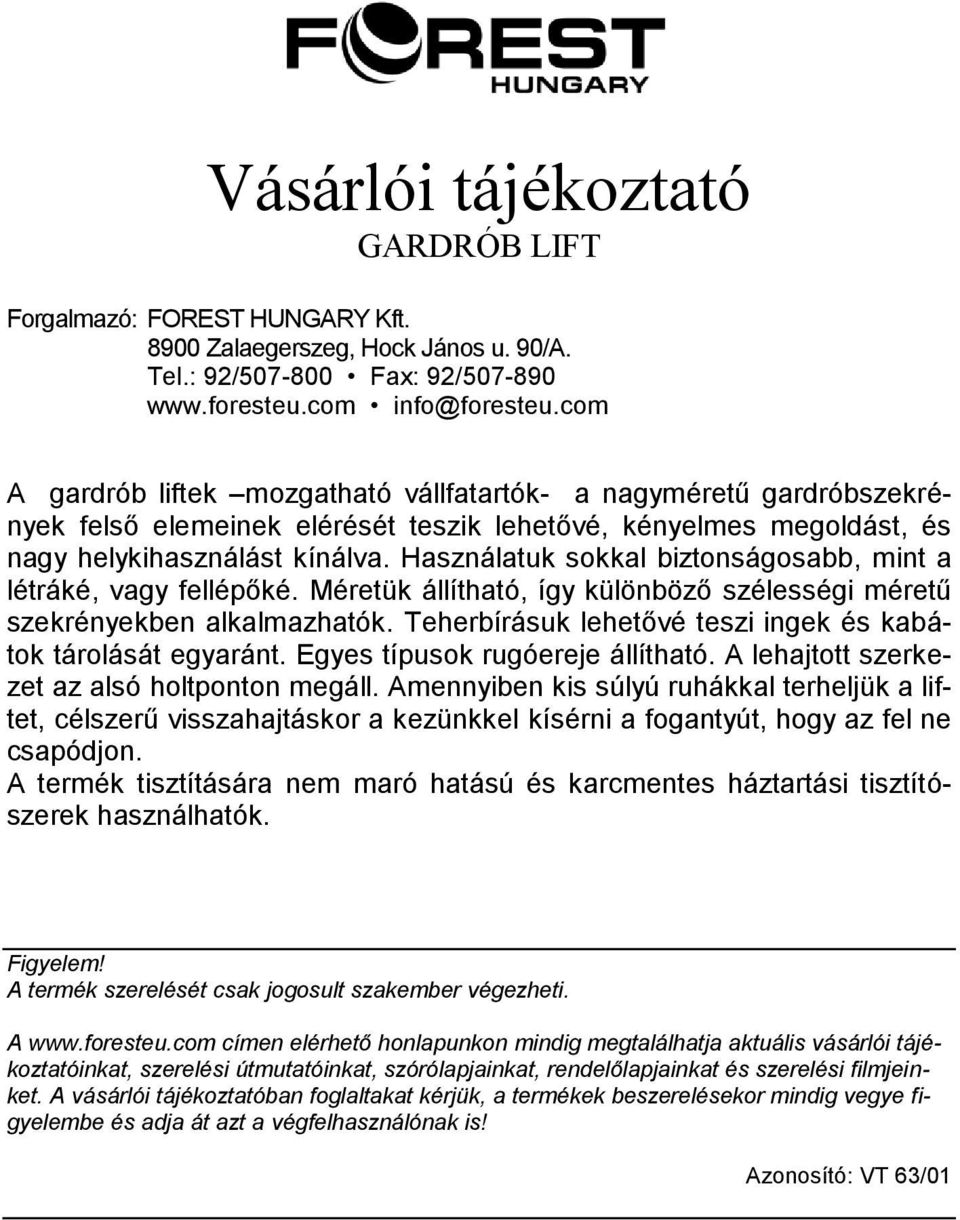

11 GARDRÓB LIFT A gardrób liftek mozgatható vállfatartók- a nagyméretű gardróbszekrények felső elemeinek elérését teszik lehetővé, kényelmes megoldást, és nagy helykihasználást kínálva. Használatuk sokkal biztonságosabb, mint a létráké, vagy fellépőké. Méretük állítható, így különböző szélességi méretű szekrényekben alkalmazhatók. Teherbírásuk lehetővé teszi ingek és kabátok tárolását egyaránt. Egyes típusok rugóereje állítható. A lehajtott szerkezet az alsó holtponton megáll. Amennyiben kis súlyú ruhákkal terheljük a liftet, célszerű visszahajtáskor a kezünkkel kísérni a fogantyút, hogy az fel ne csapódjon. A termék tisztítására nem maró hatású és karcmentes háztartási tisztítószerek használhatók. Azonosító: VT 63/01

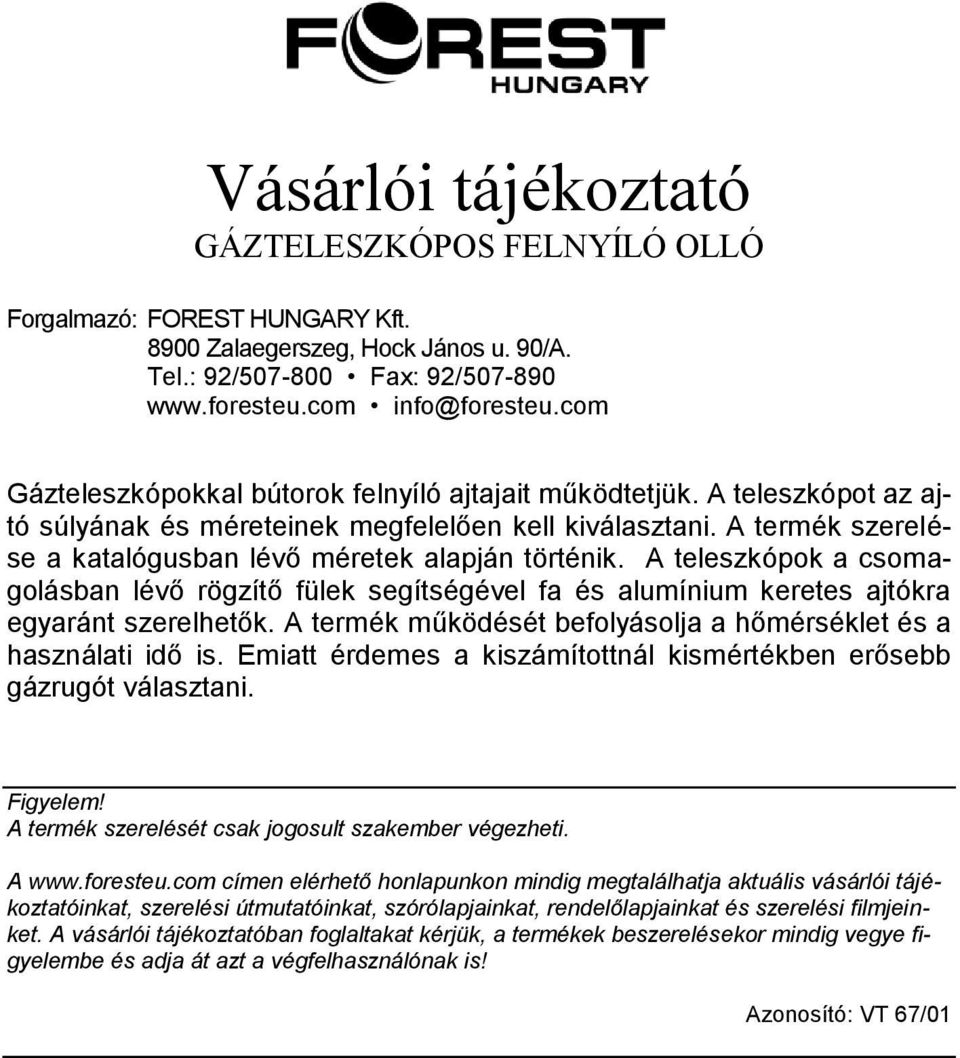

12 GÁZTELESZKÓPOS FELNYÍLÓ OLLÓ Gázteleszkópokkal bútorok felnyíló ajtajait működtetjük. A teleszkópot az ajtó súlyának és méreteinek megfelelően kell kiválasztani. A termék szerelése a katalógusban lévő méretek alapján történik. A teleszkópok a csomagolásban lévő rögzítő fülek segítségével fa és alumínium keretes ajtókra egyaránt szerelhetők. A termék működését befolyásolja a hőmérséklet és a használati idő is. Emiatt érdemes a kiszámítottnál kismértékben erősebb gázrugót választani. Azonosító: VT 67/01

13 GOLYÓS FIÓKSÍNEK A golyós fióksíneket a méretüktől és teherbírásuktól függően különböző méretű fa fiókok működtetésére használjuk. Működésük szerint lehetnek részben vagy teljesen kihúzhatók. Vannak csillapított behúzású és ún. push-open rendszerűek is, fogantyú nélküli fiókokhoz. A termékek kiválasztását és beszerelését a katalógusban található méretek alapján kell elvégezni. A síneket védjük meg a portól és szennyeződésektől, mert károsodhatnak. Ne tisztítsuk a síneket maró, zsíroldó, valamint karcoló hatású tisztítószerekkel. Nedves környezet korróziót okozhat. Azonosító: VT 66/01

14 GÖRGŐS FIÓKSÍNEK A görgős fióksínek a fa fiókok mozgatását teszik lehetővé. Szerkezeti kialakításuknak köszönhetően csendesen működnek, pontosan megvezetik a fiókot és önbehúzó tulajdonsággal rendelkeznek, amelyet az oldalsó sín lejtős kialakítása tesz lehetővé. A síneket a szekrénytestre és a fiókkáva aljára kell felszerelni, figyelembe véve, hogy mindkettőből jobbos és balos változat is van. A művelet a katalógusban lévő rajzok és azok méretezése alapján történik. A szereléshez 3 16-os, 3,5 16-os facsavarokat, illetve eurocsavarokat használhatunk. A csavarfejek nem állhatnak ki a sínek belső síkjából. A sín hosszától függően oldalanként legkevesebb 3-4 csavarral rögzítsük azokat. A fiók rendellenes működése esetén ellenőrizzük a fiók és fiókház méreteit. A szakszerűen szerelt fióksínek teherbírása típustól függően 20-25kg. Azonosító: VT 64/01

15 L ALAKÚ KONYHASZEKRÉNY FÜGGESZTŐK A termék konyhabútorok felső elemeinek falra szerelésére használható. A termék szakszerűtlen szerelése súlyos sérüléseket okozhat, ezért a szerelési rajzokon szereplő méreteket és a vásárlói tájékoztató előírásait szigorúan be kell tartani. A teherbírási adatok statikus terhelésre vonatkoznak. Az L alakú szerelvényt a szekrény és a fal anyagának megfelelő csavarral kell rögzíteni, úgy hogy a lemez rovátkái vízszintes helyzetben legyenek. Így a szekrény függőleges és vízszintes állítása is lehetővé válik. A www. foresteu.com címen elérhető honlapunkon mindig megtalálhatja aktuális vásárlói tájékoztatóinkat, Azonosító: VT 73/01

16 SZERELÉSI RAJZOK típus típus

17 LENGŐPOLC TARTÓK A cégünk választékában található lengőpolc tartók számos méretben és formában elérhetők. Egy oldalukon felfüggesztett polcok tartására alkalmasak. A felhasznált polctartók számát a terhelés nagysága határozza meg. A szerkezet kialakításából adódóan nagy súlyok tartására nem alkalmas, teherbírását a polc méretei és a fal szerkezete is befolyásolja. Mindig a fal anyagának megfelelő rögzítő elemeket használjunk. A polcba kapaszkodni, azt dinamikus terhelésnek kitenni tilos, mert balesetet okozhat! A tisztításra nem maró hatású és karcmentes háztartási tisztítószereket használjunk. Azonosító: VT 60/01

18 SAROKVASAK A sarokvasakat az asztalosiparban, és a barkács szektorban használják, elsősorban kisebb alkatrészek egymáshoz rögzítésére, esztétikailag kevésbé frekventált helyeken. Asztalosipari szerkezeti kötéseket nem helyettesít. A termék mm-es méretig kerül forgalomba, különböző vastagsági mérettel és furatkiosztással. Szilárdsági értékeik ennek megfelelően változnak. Azonosító: VT 68/01

19 Vásárlói és szerelési tájékoztató Szekrénylábakhoz Forgalmazó: FOREST HUNGARY Kft. A cégünk által forgalmazott szekrénylábak korpuszbútorokon, elsősorban konyhabútoroknál alkalmazhatók. A méretbeli sokféleség, valamint a kiváló higiéniai és szerkezeti tulajdonságok jó alapot jelentenek a bútorok tervezéséhez és kivitelezéséhez. A lábak kialakítása: A lábak készülhetnek fémből vagy műanyagból. A rögzítés módja eltérő lehet, de a teljes teherbírás eléréséhez mindig az összes csavarfuraton keresztül rögzítsük a lábakat. A láb maximális stabilitásának eléréséhez a szekrény fenekét ki kell fúrni 10 mm átmérőjű fúróval. Ezen a furaton keresztül a lábak állíthatók egy hosszú csavarhúzóval függőleges irányban, illetve a tartó csavart becsavarva rendkívül szilárd szerkezetet kapunk. A lábak terhelési adatai függőleges irányú statikus terhelésre vonatkoznak, teljesen betekert állapotban. A lábakat oldalirányú terhelésnek kitenni tilos! Ilyen például a szekrény oldalirányú tolása, különösen egyenetlen talajon, vagy a szekrény ferde állapotban történő vonszolása. A szekrényt úgy kell beállítani, hogy a terhelés a lábakon egyenlő mértékben legyen elosztva. A lábak a szekrénytest hibás terheléséből adódó előrebukását nem tudják megakadályozni, ezért az ilyen termékeket a falhoz kell rögzíteni. A lábakhoz ún. előlaptartó klippek csatlakoztathatók, melyek fa vagy műanyag lábazatelőlapok tartására alkalmasak. A felmosáskor alkalmazott agresszív hatóanyagú tisztítószerek károsíthatják a lábak felületkezelését. Tisztításra a háztartásban is alkalmazott karcmentes és nem maró hatású tisztítószerek használhatók. A vásárlói tájékoztatóban foglaltakat kérjük, a termékek beszerelésekor mindig vegye figyelembe és adja át azt a végfelhasználónak is! Azonosító: VT 59/01

20 Vásárlói és szerelési tájékoztató Támasztóláb Forgalmazó: Támasztóláb adatok: FOREST HUNGARY Kft. magasság: 710 mm átmérő: 60 mm szín: króm A láb szerelése az alábbiak szerint történik: 1. Helyezzük az asztallapot szín oldalával lefelé, puha felületre. 2. Szerelő talpakat csavarozzuk az asztal sarkaira az asztallap vastagságával arányos hosszúságú csavarokkal. 3. A lábakat csavarjuk be a szerelőtalpakba és kézzel erősen húzzuk meg!4. Az állítható talp segítségével küszöböljük ki az asztal billegését. 5. Rövid használat után ismét húzzuk meg a lábakat! A talp állíthatósága: 25 mm. A láb alapvetően támasztóláb, nagyobb mértékű oldalirányú terhelésnek nem szabad kitenni. Oldalirányban az asztalt ne húzzuk, hanem emeljük. A támasztólábak tisztítása hagyományos bútortisztító szerekkel történik. Maró vagy dörzsölő hatású tisztítószereket nem alkalmazhatunk! A vásárlói tájékoztatóban foglaltakat kérjük, a termékek beszerelésekor mindig vegye figyelembe és adja át azt a végfelhasználónak is! Azonosító: VT 56/01
