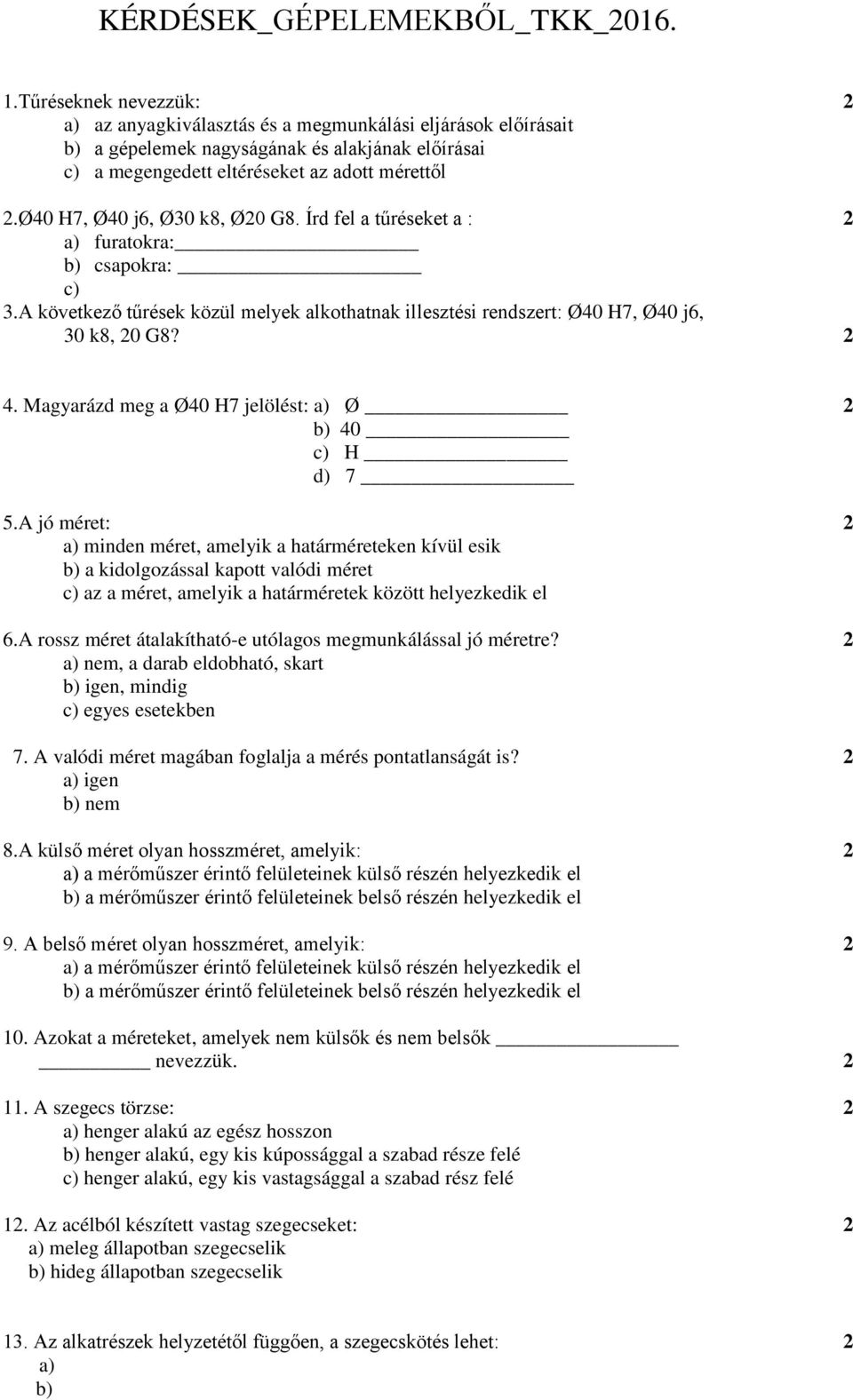

KÉRDÉSEK_GÉPELEMEKBŐL_TKK_2016.

Átírás

1 KÉRDÉSEK_GÉPELEMEKBŐL_TKK_ Tűréseknek nevezzük: 2 a) az anyagkiválasztás és a megmunkálási eljárások előírásait b) a gépelemek nagyságának és alakjának előírásai c) a megengedett eltéréseket az adott mérettől 2.Ø40 H7, Ø40 j6, Ø30 k8, Ø20 G8. Írd fel a tűréseket a : 2 a) furatokra: b) csapokra: c) 3.A következő tűrések közül melyek alkothatnak illesztési rendszert: Ø40 H7, Ø40 j6, 30 k8, 20 G8? 2 4. Magyarázd meg a Ø40 H7 jelölést: a) Ø 2 b) 40 c) H d) 7 5.A jó méret: 2 a) minden méret, amelyik a határméreteken kívül esik b) a kidolgozással kapott valódi méret c) az a méret, amelyik a határméretek között helyezkedik el 6.A rossz méret átalakítható-e utólagos megmunkálással jó méretre? 2 a) nem, a darab eldobható, skart b) igen, mindig c) egyes esetekben 7. A valódi méret magában foglalja a mérés pontatlanságát is? 2 a) igen b) nem 8.A külső méret olyan hosszméret, amelyik: 2 a) a mérőműszer érintő felületeinek külső részén helyezkedik el b) a mérőműszer érintő felületeinek belső részén helyezkedik el 9. A belső méret olyan hosszméret, amelyik: 2 a) a mérőműszer érintő felületeinek külső részén helyezkedik el b) a mérőműszer érintő felületeinek belső részén helyezkedik el 10. Azokat a méreteket, amelyek nem külsők és nem belsők nevezzük A szegecs törzse: 2 a) henger alakú az egész hosszon b) henger alakú, egy kis kúpossággal a szabad része felé c) henger alakú, egy kis vastagsággal a szabad rész felé 12. Az acélból készített vastag szegecseket: 2 a) meleg állapotban szegecselik b) hideg állapotban szegecselik 13. Az alkatrészek helyzetétől függően, a szegecskötés lehet: 2 a) b)

2 14. A hegesztés hátránya a szegecskötéssel szemben: 2 a) a feszültség és deformáció jelenléte b) a minőség függ a hegesztőtől 15. Az alkatrészek helyzetétől függően, a hegesztett kötés lehet: 2 a) b) c) 16. Az alkatrészek elkészítése homlokkötésnél függ: 2 a) a hegesztés módjától b) az alkatrészek vastagságától c) az anyag fajtájától 17. A forrasz olvadáspontja, az alkatrészek anyagához viszonyítva: 2 a) magasabb b) alacsonyabb c) azonos 18. Az ábrán látható szegecskötés: 2 a) homlokkötés b) átlapolt kötés 19. Az ábrán látható kötés: 2 a) egynyírású b) kétnyírású c) többnyírású 20. Az ábrán egy szegecs látható A 19 mm átmérőjű szegecs: 2 a) vékony b) vastag 22. A hegesztett kötés javítása a szegecskötéshez viszonyítva: 2 a) könnyebb b) nehezebb c) azonos 23. A hegesztett kötés tömege a szegecskötéshez viszonyítva: 2 a) nagyobb b) kisebb 24. Az ábra alapján határozd meg a hegesztés összetevőit:

3 25. A bemutatott menetek közül melyiket használjuk két irányban mozgatható csavarként? 2 a) bb b) 26. Az ábrán a P a, a d pedig a menet Az M20x1.5 menet menet,, amely értéke mm, mm névleges átmérővel A Tr 32x6 menet, d = mm névleges átmérővel Magyarázd meg az M12x JUS M.B1.050 menet jelölését 2 a) M b) 12 c) 30 d) Az M12x JUS M.B1.050 csavarra írd fel az értékeket: 2 Reh = N/mm 2 Rm = N/mm A lejtő nélkül ék (retesz) a terhelést: 2 a) a felső felülettel továbbítja b) az alsó felülettel továbbítja c) az oldalfelülettel továbbítja 32. A fogaskerék pontos helyzetét és mozgását a tengelyen a: 2 a) lejtős ék biztosítja b) a lejtő nélküli ék (retesz) biztosítja 33. A lejtő nélküli ék (retesz) rögzítésekor a tengely és a gépelem között jelentkezik-e feszültség? 2 a) igen b) nem

4 34. Nagy forgató nyomaték, és váltakozó terhelés átvitelére a következő éket használjuk: 2 a) tangenciális ék b) húrék c) normál ék d) nyerges ék 35. Magyarázd meg a nagyságokat a következő ék jelölésnél: 18x11x100 2 a) 18 mm-ben b) 11 mm-ben c) 100 mm-ben 36. A meghúzó (szorító kötések : 2 a) oldhatók (szétválaszthatóak) b) nem oldhatók (nem választhatóak szét) 37. A sajtolt kötések: a) meghúzhatóak (szorító kötés) b) nem húzhatóak meg 38. A réteges lemezrugó a rugók csoportjába tartozik és megterhelések 2 átvitelére alkalmas. 39. Azokat a gépelemeket, amelyek erőátvitelre szolgáló gépelemek hordozására 2 szolgálnak (fogaskerék, lánckerék, szíjtárcsa ), a következő módon nevezzük: a) csapszegeknek b) tengelycsapoknak c) nehéz tengelyeknek d) támasz tengelyeknek 40. Milyen terhelésnek van kitéve a támasz tengely? 2 a) csavarásnak b) hajlításnak c) csavarásnak és hajlításnak 41. A csapszegek rövid támasztengelyek, amelyek legtöbbször csuklós kötések 2 szolgálnak. 42. A vagontengely : 2 a) mozgó b) álló 43. Lehet-e a támasztengelynek hordozó felülete? 2 a) igen b) nem

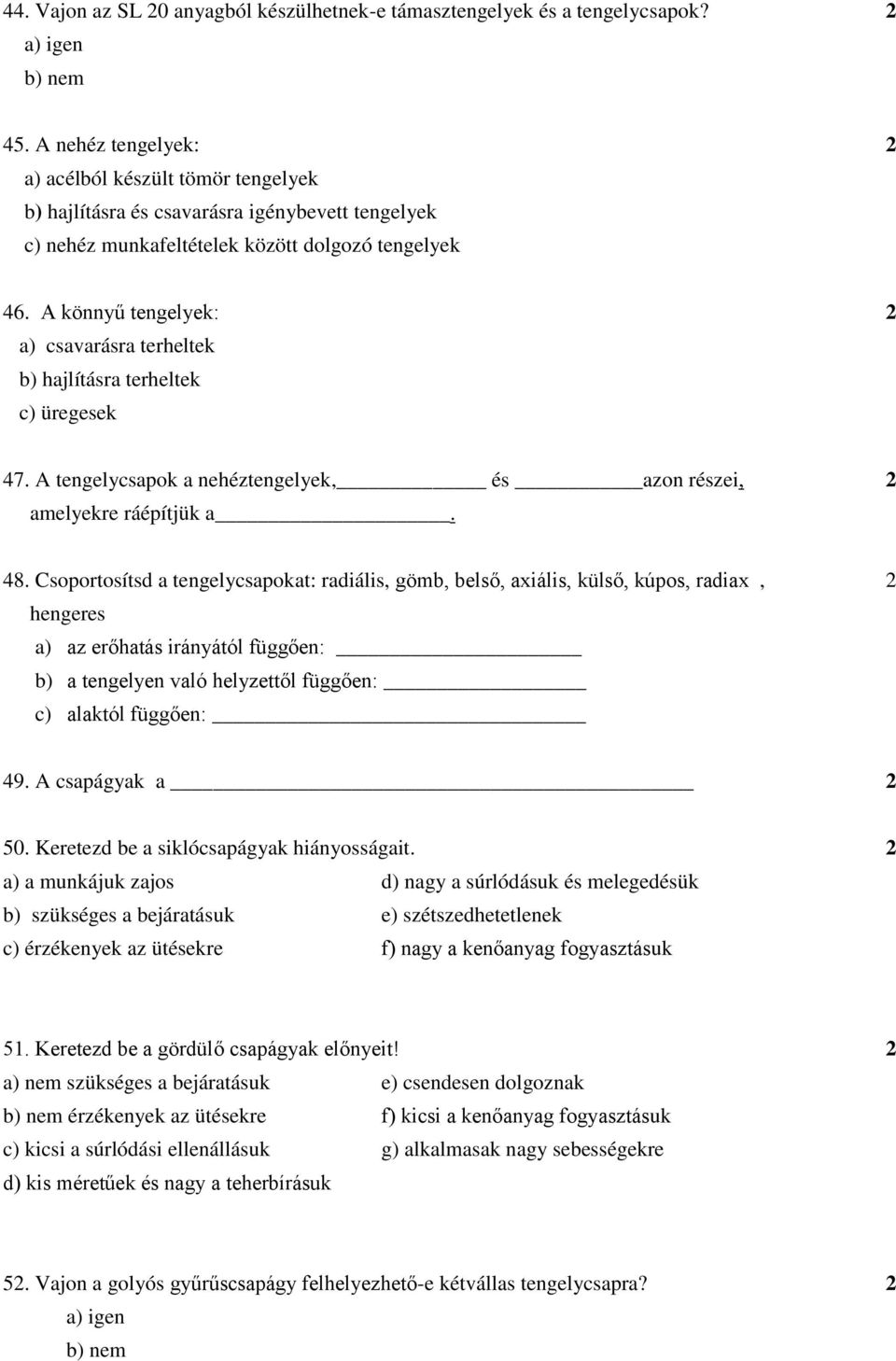

5 44. Vajon az SL 20 anyagból készülhetnek-e támasztengelyek és a tengelycsapok? 2 a) igen b) nem 45. A nehéz tengelyek: 2 a) acélból készült tömör tengelyek b) hajlításra és csavarásra igénybevett tengelyek c) nehéz munkafeltételek között dolgozó tengelyek 46. A könnyű tengelyek: 2 a) csavarásra terheltek b) hajlításra terheltek c) üregesek 47. A tengelycsapok a nehéztengelyek, és azon részei, 2 amelyekre ráépítjük a. 48. Csoportosítsd a tengelycsapokat: radiális, gömb, belső, axiális, külső, kúpos, radiax, 2 hengeres a) az erőhatás irányától függően: b) a tengelyen való helyzettől függően: c) alaktól függően: 49. A csapágyak a Keretezd be a siklócsapágyak hiányosságait. 2 a) a munkájuk zajos d) nagy a súrlódásuk és melegedésük b) szükséges a bejáratásuk e) szétszedhetetlenek c) érzékenyek az ütésekre f) nagy a kenőanyag fogyasztásuk 51. Keretezd be a gördülő csapágyak előnyeit! 2 a) nem szükséges a bejáratásuk e) csendesen dolgoznak b) nem érzékenyek az ütésekre f) kicsi a kenőanyag fogyasztásuk c) kicsi a súrlódási ellenállásuk g) alkalmasak nagy sebességekre d) kis méretűek és nagy a teherbírásuk 52. Vajon a golyós gyűrűscsapágy felhelyezhető-e kétvállas tengelycsapra? 2 a) igen b) nem

6 53. Írd be a gördülő elemeket: 2 a) b) c) d) e) 54. Melyik gördülő elem viheti át a legnagyobb terhelést? Sorold fel az ábrán látható gördülő csapágy elemeit: Az egyik csapágynak a tengelyen: a) szilárdan, rögzítve kell állnia b) nem szükséges a rögzítés 57. A csapágyakat a nagyobb tengelyátmérőknél a következő módon rögzítjük: 2 a) kézzel, kalapács és cső segítségével b) lehúzó készülék segítségével c) prés segítségével 58. Az axiális csapágyakat a következő terhelésnél használjuk: 2 a) tengelyre merőleges b) tengelyirányú c) mindkettőre 59. A 6208 csapágy belső átmérője: d = mm A gördülő csapágyak tömítésének feladata: 2 a) b) 61. A gördülő csapágyak tömítése lehet: 2 a) b) 62. Sorold fel a tengelykapcsoló feladatát és szerepét: 2 a) b) c) d)

7 63. A merev tengelykapcsolók szerepe: 2 a) transzmissziós tengelyek összekötése b) a tengelyek elasztikus összekötése c) a transzmisszió túlterheléstől való védelme 64. A gumibetétes tengelykapcsoló: 2 a) csillapítja az ütéseket és torziós rezgéseket b) lehetővé teszi az egyik tengely kikapcsolását ütéskor c) mereven összeköti a tengelyeket 65. A kikapcsolható tengelykapcsoló munka közben lehetővé teszi: 2 a) egy tengely bekapcsolását b) egy tengely ki-be kapcsolását c) egy tengely kikapcsolását 66. A közlőművek olyan, amelyek továbbítják 2 az gépről a. 67. A kihasználási fok az a és teljesítmény aránya A hajtó fogaskerék : 2 a) a mozgást átvevő, nagy fogaskerék, b) a mozgást továbbító kis fogaskerék 69. A párhuzamos tengelyhelyzeteknél: 2 a) kúpkerekeket alkalmazunk b) csigahajtást alkalmazunk c) hengeres fogaskerekeket alkalmazunk 70. Milyen felületeket ölel fel az ábrán látható fog? A belső fogazású fogaskerekeknél a forgásirány: 2 a) megegyező (azonos) b) ellentétes 72. A síkbeli fogaskerékpár alkotó elemei a és a. 2

8 73. Milyen mozgást végez a fogasléc? 2 a) körmozgást b) egyenes vonalú mozgást 74. A modul a legfontosabb nagysága, és a lépés valamint a 2 hányadosával egyenlő. 75. A kapcsolódásban lévő fogaskerekek: 2 a) ugyanazon lépéssel és modullal b) különböző modullal és lépéssel c) ugyanazon modullal és különböző lépéssel d) ugyanazon lépéssel és különböző modullal rendelkeznek 76. Jelöld be a fogasléc alapkeresztmetszetén a jelölt nagyságokat: Jelöld be a szabványos keresztmetszetű fogaslécen a nagyságokat: Írd fel a hengeres fogaskerekek áttételi arányszámát: Írd fel a kúpkerekek áttételi arányszámát: Írd fel a csigahajtás áttételi arányszámát: A ferde fogazású hengeres fogaskerekeket, az egyenes fogazással 2 ellentétben a következő esetben alkalmazzuk: a) nagyobb terhelésnél és sebességnél b) kisebb terheléseknél és sebességnél 82. A ferde fogazású hengeres fogaskerekeknek, az egyenes fogazásúhoz viszonyítva: 2 a) kisebb a kapcsolódásuk b) nagyobb a kapcsolódásuk c) azonos a kapcsolódásuk

9 83. A csigahajtást a következő esetekben használjuk: 2 a) nagy áttételeknél b) kis áttételeknél 84. A csigahajtásnak: 2 a) alacsony a kihasználási foka b) nagy a kihasználási foka 85. A lánchajtás: (keretezd be a helyes válaszokat) 2 a) munka közben megcsúszik b) nagyobb a kihasználási foka a szíjhajtásnál c) alkalmas nagy fordulatszámok elérésére d) kevésbé terheli a tengelyt a szíjhajtástól 87. Írd fel a lánchajtásnál az áttételi arányszámot: A láncok végtelenítésére, a következőt használjuk: 2 a) kötéseket b) csavarokat és csavaranyákat c) kapcsokat d) csapszegeket 89. Magyarázd meg a lánc jelölését: 2x25.4x17.2x100 JUS M.C A szíjhajtások előnyei (keretezd be a helyes választ): 2 a) zajosak munka közben b) védik a munkagépet a túlterheléstől c) terhelik a csapágyakat és a tengelyt a húzóerő miatt d) állandó az áttételi arányszám 92. Az ábra alatt írd be a szíj fajtáját: 2

10 93. A lapos szíjat a következő esetben használjuk: 2 a) a párhuzamos tengelyek esetében b) a tengelyek minden helyzetében 94. A szíjkerekek ellentétes forgásánál, a következő helyzetet használjuk: 2 a) nyitott hajtás b) keresztezett hajtás c) félig keresztezett hajtás 95. Írd fel az áttételi arányszámot a szíjhajtásnál: A gépelemek terhelése a következő módon történhet: 2 a) b) c) 97. Írd fel az igénybevétel fajtáját, és jelöld be a nagyságokat az ábrán ( F a, F sr, F g, F d ) Írd fel az igénybevétel fajtáját és jelöld be a nagyságokat az ábrán ( F a, F sr, F g, F d ) Írd fel az igénybevétel fajtáját, és és jelöld be a nagyságokat az ábrán ( F a, F sr, F g, F d ) 2

11 100. Írd fel az igénybevétel fajtáját, és és jelöld be a nagyságokat az ábrán ( F a, F sr, F g, F d ) Írd fel az igénybevétel fajtáját, és és jelöld be a nagyságokat az ábrán ( F a, F sr, F g, F d ) Írd fel a statikus törés elleni biztonsági tényező kifejezését! Írd fel a plasztikus deformáció elleni biztonsági tényező kifejezését! Írd fel az anyagfáradás miatt fellépő törés elleni biztonsági tényező kifejezését! A biztonségi tényező a és a hányadosa A megengedett feszültség a és a hányadosa A feszültségkoncentráció alaktényezőjét α k jelöljük és egyenlő a: A feszültségkoncentráció effektív tényezőjét β k jelöljük és egyenlő a: A gépelem dinamikai szilárdsága, az anyag szilárdságához viszonyítva: 2 a) nagyobb b) kisebb c) megegyező

12 110. Rajzold be a csigahajtásra ható összes erőket! Rajzold be a hengeres fogaskerekere ható összes erőket! Rajzold be a kúpkerekere ható összes erőket! A fogaskerék kapcsolódási fokának nevezzük: 2 a) A kapcsolódásban lévő összes fogszámot b) A kapcsolódásban lévő páros fogszámot c) a nagy és kis fogaskerék fogainak arányát 114. Magyarázd meg a csigaszám képletében szereplő nagyságokat: 2 a) Z 1 b) γ m 115. A csigahajtást akkor használjuk ha: 2 a) a tengelyek metszik egymást b) a tengelyek kitérőek c) a tengelyek párhuzamosak 116. Számítsd ki a tengelytávolságot a hengeres fogaskerekeknél: Határozd meg a β értékét ferde fogazásnál, ha ismertek a következő adatok. 2

13 118. A forgó csapágy kiválasztására és ellenőrzésére mérvadó: 2 a) a statikai teherbírás b) radiális terhelés c) hőmérséklet d) dinamikai teherbírás 119. Méretezd a tengelyt ha ismert: Méretezd a könnyű tengelyt, ha ismert: Írd fel a redukált feszültség képletét ( a hajlításra és csavarásra igénybevett tengely keresztmetszetére): Mekkora erőt képes statikus terhelésnél átvinni az ábrán látható hegesztett kötés ha adott: 4 A hegesztés normális 123. A gyűrűs keresztmetszetű acél rúd az ábrán látható módon van terhelve. Határozd meg a gyűrű vastagságát, ha ismert: Méretezd az ábrán látható szegecset, ha ismert: 4

14 125. Határozd meg a d= 1,5 mm átmérőjű huzalok számát az acélsodronyban, amelyik F = 10 KN erővel tehelt. A biztonsági tényező: Az M20 csavar F= 30 KN húzó erővel terhelt. Számítsd ki h=13 mm magasságú csavarfejben jelentkező nyíró feszültséget! Két d= 10 mm átmérőjű, dinamikus terhelésű csavar rögzíti a hajtókar sikló csapágyát. Határozd meg a csavar biztonségi tényezőjének értékét, ha ismertek a következő adatok: 4 - a hajtórúdra ható erő F = 15 KN - a csavarszorító erő F p = 2 KN - az anyag jellemzője : Számítsd ki a D = 20 mm átmérőjű lyuk kiütésére szükséges erőt, ha a lemez vastagsága s = 3 mm, az anyag nyírófeszültsége pedig: Határozd meg az ábrán látható átvitel villanymotorjának teljesítményét, ha ismert: Számítsd ki a kúpkerekek kinematikai kúposságszögét, ha ismert: u = Az ábrán látható tartó F = 4 KN erővel terhelt L 1 = 600 mm távolságon. Mekkora lesz az L 2 = 800 mm távolságon ható F erő nagysága,ha a befogási nyomaték nagyságának nem szabad változnia? 3

15 132. Az tűréssel ellátott tengelyre, határozd meg: 2 a) T 0 = b) d g = c) d d = d) d = 133. Ábrázold grafikusan az tűréssel ellátott tengelyt, az alapvonalhoz viszonyítva: Az adott illesztési rendszerekre írd fel az illesztés fajtáit: 2 a) H7 / g6 b) H8 / h7 c) H9 / j8 d) H8 / x Határozd meg a X játék nominális és határértékét: Rajzold le a feszültségváltozás diagrammját, ha az R = 0 : Rajzold le a feszültségváltozás diagrammját, ha az R < 0 : Határozd meg az l = 100 mm széles kötés δ vastagságát, ha ismertek: 4 A hegesztés speciális

16 139. Határozd meg a kötés l szélességét, ha ismertek: 4 A hegesztés normális 140. Méretezd az ábrán látható csapszeget, ha ismertek: 4 - forgató nyomaték : T = 20 KNcm - a tengely átmérője : d = 20 mm - a biztonségi tényező: S T = 4 - R eh = 300 N / mm Határozd meg az ábrán látható csapszeg nyíró feszültségét, ha adott. 3 - forgató nyomaték : T = 10 KNcm - a tengely átmérője : d = 25 mm - a csapszeg átmérője : d č = 8 mm 144. Határozd meg az ábrán látható csapszeg és a tengely között lévő felületi feszültséget, ha ismert: 4 - forgató nyomaték : T = 10 KNcm - a tengely átmérője : d = 20 mm - a csapszeg átmérője : d č = 10 mm - a csapszeg hossza : l = 50 mm - a munkafeltételek tényezője: K A = 1, Határozd meg az ábrán látható csapszeg nyíró feszültségét, ha adott: 4 - forgató nyomaték : T = 10 KNcm - a tengely átmérője : d = 20 mm - a csapszeg átmérője : d č = 10 mm - a csapszeg hossza : l = 50 mm - a munkafeltételek tényezője: K A = 1,5

17 146. Méretezd az ábrán látható csapszeget, ha ismert : 4 - F = 500 N - σ sd = 75 N / mm 2 - l = 75 mm - a munkafeltételek tényezője: K A = 1, Határozd meg az ábrán látható csapszeg hajlító feszültségét, ha adott: 3 - F = 500 N - d = 20 mm - l = 75 mm 149. Határozd meg az ábrán látható rúd húzó feszültségét, ha ismert: 4 - F = 12 KN 150. Határozd meg a kis fogaskerék méreteit ( d 1,df,d s1 ), ha adott: Határozd meg a ferde fogazású hengeres fogaskerék homlokkapcsolószögét (α), ha ismert: 3 - β = Határozd meg a csiga menetemelkedésének szögét az osztókörön (γ m ), ha ismeret: 3 - ρ = 10, átmérőhányados (csigaszám) - z 1 = 2, a csiga fogszáma 153. Határozd meg dörzskerekekre ható normál nyomóerő nagyságát, amelyek F 1 = 1 KN erőt továbbítanak, ha a megcsúszás elleni biztonsági tényező értéke S μ = 1,5 a súrlódási tényező pedig μ = 0, Mekkora a 8 KW teljesítményt átvivő dörzskerék kerületi erője, v= 8 m/ s sebességnél? 3

18 155. Határozd meg az 50 huzalból álló acélsodrony egy huzaljának átmérőjét, ha F = 20 KN húzóerővel terhelt, σ zd = 150 N / mm Határozd meg a szegecsek számát átlapolt egynyírású kötésnél, ha ismert. 4 - d = 22 mm, a szegecs átmérője - F = 120 KN, az erő nagysága amit a kötés átvisz - τ sd = 100 N / mm Határozd meg a szegecsek számát átlapolt egynyírású kötésnél, ha ismert: 4 - d = 22 mm, a szegecs átmérője - F = 120 KN, az erő nagysága amit a kötés átvisz - p d = 150 N / mm 2 - δ = 20 mm, a legvékonyabb lemez vastagsága 158. Határozd meg az átlapolt egynyírású szegecskötés teherbírását, ha ismert: 4 - n = 4, a szegecsek száma - d = 16 mm, a szegecs átmérője - p d = 140 N / mm 2, τ sd = 80 N / mm 2 - δ = 10 mm, a legvékonyabb lemez vastagsága 159. Mekkora tömegű terhet képes elviselni 4 gyűrűsfejű csavar, ha ismert: 4 - A 1 = 32,8 mm 2, a csavarmag felülete - 5.8, az anyag jellemzője - S = 2, biztonsági tényező 160. Határozd meg az M20 csavar biztonsági tényezőjét, a nyírófeszültség alapján, ha imert: 4 - F 60 KN, az erő nagysága, amit a kötés átvisz - n = 6, a csavarok száma - ξ r = 1,5, a terheléseloszlás tényezője az anyag jellemzője 161. Nyolc M12 csavar F = 40 KN keresztirányú erőt továbbít. Határozd meg a biztonsági tényezőt a felületi nyomás alapján, ha ismert: 4 - δ = 15 mm, a lemez vastagsága - ξ r = 1,5, a terheléseloszlás tényezője az anyag jellemzője 162. Méretezd az adott csavart, a megadott adatok alapján: 4 - F = 6,28 KN, az erő nagysága, amit a kötés átvisz - ξ r = 2, a terheléseloszlás tényezője az anyag jellemzője - n = 4, a csavarok száma - S = 4, biztonsági tényező

19 163. A tűrésmező helyzete alapján határozd meg: 4 a) az illesztés fajtáját b) a játék és fedés határértékeit a) b) 164. A tűrésmező helyzete alapján határozd meg: 4 a) az illesztés fajtáját b) a játék és fedés határértékeit a) b) 165. A tűrésmező helyzete alapján határozd meg: 4 a) az illesztés fajtáját b) a játék és fedés határértékeit a) b) 166. Az ábrán látható tengely méreteit megmunkálhatjuk-e utólagosan úgy, hogy 2 jó méret legyen? a) igen b) nem 167. Az ábrán látható tengelyméret: 2 a) jó b) rossz 168. Az ábrán látható méret: 2 a) belső b) meghatározatlan c) külső

20 169. Mekkora az alsó névleges eltérése a H tűrésmezőnek? 2 a) > 0 b) < 0 c) = Ugyanazon névleges átmérő esetében, nagyobb tűréssel rendelkezik a 2 következő minőség: a) IT 10 b) IT Melyik terhelési irány kedvezőbb az ábra alapján? 2 a) F b) F Milyen igénybevételnek van kitéve az ábrán látható csavar? 2 a) nyírásnak b) nyomásnak 173. Az ábrán látható kötés: 2 a) illesztett csavarkötés b) nem illesztett csavarkötés 174. Az ábrán látható szíjhajtást a következő helyzetben használjuk: 2 a) amikor a tengelyek metszik egymást b) amikor a tengelyek kitérőek c) amikor a tengelyek párhuzamosak 175. A hajtómű az ábrán: 2 a) nyitott b) keresztezett c) félig keresztezett 176. A sorszámok beírásával sorold fel az ábrán látható belső elemeket: A sorszámok beírásával sorold fel az ábrán látható külső elemeket:

21 178. Az ábrán a következő látható: 2 a) illesztett csavarkötés b) nem illesztett csavarkötés 179. Az ábrán látható csavarkötésnek: 2 a) egy nyíró felülete van b) két nyíró felülete van c) három nyíró felülete van 180. Az ábrán látható kötés legnagyobb felületi nyomása: 2 a) p 1 b) p 2 c) p Írd fel a legnagyobb felületi nyomás képletét az ábrán látható csavar és a lemez között: Írd fel a nyíró feszültség képletét a csavar és a lemez között: Sorold fel az ábrán látható közlőmű elemeit: Az ábrán a következő látható: 2 a) metrikus menet b) trapéz menet c) fűrész menet

22 185. Az ábrán látható menetet a következő esetben használjuk: 2 a) kétirányú mozgó orsóknál b) egy irányban mozgó orsóknál c) mozgásképtelen csavarkötéseknél 186. Az ábrán látható menetet a következő esetben használjuk: 2 a) két irányban mozgó orsóknál b) egy irányban mozgó orsóknál c) mozgásképtelen csavarkötéseknél 187. Az ábrán a következő látható: 2 a) metrikus menet b) trapéz menet c) fűrész menet 188. Keretezd be az axiális tengelycsapot: 2 a) b) c) a) b) c) 189. Melyik tengelycsap biztosítja a játék állítását kopásnál? 2 a) b) c) a) b) c) 190. Melyik tengelycsap biztosítja a szögelmozdulást? 2 a) b) c) a b c 191. Az alkatrészeket csuklókötéssel rögzítő gépelemet: 2 a) csavarnak b) tengelynek c) csapszegnek nevezzük 192. Az ábrán látható csapágy: 2 a) axiálisan szabad mozgású b) axiálisan rögzített

23 192. Sorold fel az ábrán látható csapágyrögzítő elemeket: 2 1) belső rögzítő gyűrű 2) külső rögzítő gyűrű 193. Az ábrán látható ék a terhelést: 2 a) a felső felülettel továbbítja b) az alsó felülettel továbbítja c) az oldalfelületekkel továbbítja 194. Mivel egyenlő az ábrán látható ék hasznos hossza? Az hosszirányú ékek méreteit (b, h, t) a táblázatból a következő alapján választjuk ki: 2 a) forgató nyomaték b) a tengely átmérője c) az anyag fajtája 196. Sorold fel az ábrán látható közlőmű elemeit: Az ábrán látható ék a terhelést: 2 a) a felső felülettel továbbítja b) az alsó felülettel továbbítja c) az oldalfelületekkel továbbítja 198. Az ábrán látható ék homlokfelülete: 2 a) egyenes b) félkör alakú 199. Lehet-e a tengelynek az ábrán látható keresztmetszete? 2 a) igen b) nem 200. A fogaskerék rögzítésére szolgáló tengelyrészt nevezzük. 2

24 201. A szegecsfejek a következő alakúak lehetnek: 2 a) b) c) d) e) 202. Sorold fel az ábrán látható rúgók neveit: 2 a) b) a) b) 203. Az ábrán látható rúgók a következő csoportba tartoznak: 2 a) flexiós rúgók b) torziós rúgók 204. Sorold fel az ábrán látható rúgók neveit: 2 a) b) c) a) b) c) 205. Sorold fel az ábrán látható rúgók neveit: 2 a) b) a) b) 206. Az ábrán bemutatott rúgók a következő csoportba tartoznak: 2 a) flexiós rúgók b) torziós rúgók 207. Az ábrán látható: 2 a) biztosító gyűrű csapokra (kűlső Seger gyűrű ) b) biztosító gyűrű furatokra( belső Seger gyűrű) 208. Az ábrán látható: 2 a) biztosító gyűrű csapokra (kűlső Seger gyűrű ) b) biztosító gyűrű furatokra( belső Seger gyűrű)

25 209. Az ábrán látható gépelem: 2 a) könnyű tengely (csak hajlításra terhelt) b) nehéz tengely ( hajlításra és csavarásra terhelt) 210. Az ábrán látható gépelem: 2 a) forgattyús tengely b) csuklós tengely 211. Az ábrán látható gépelem: 2 a) egyenes ( vízszintes) tengely b) hajlékony (rugalmas) tengely 212. Írd fel az ábrán látható tengelycsapok elnevezéseit: 2 a) b) c) a) b) c) 213. Sorold fel az ábrán látható cső csatlakozókat: 2 a) b) c) d) e) a) b) c) d) e) 214. Sorold fel az ábrán látható csőelzárókat: 2 a) b) c) d) a) b) c) d) 215. A csapágyak a következő terhelést továbbítják: 2 a) csavaró nyomatékot b) csavaró nyomatékot és erőt c) erőt 216. Határozd meg a nyíró feszültséget a 14x9x80 méretű retesznél ( lejtő nélküli ék), ha adott: 3

26 217. Határozd meg a felületi nyomást a 14x9x80 méretű retesz ( lejtő nélküli ék) és a fogaskerékagy között, ha adott: 4 - a tengely átmérője.. d = 50 mm - a tengely forgatónyomatéka. T = 100 KNcm - a horony mélysége a tengelyen.. t = 5,5 mm 218. Határozd meg a felületi nyomást a 14x9x80 méretű retesz ( lejtő nélküli ék) és a fogaskerékagy között, ha adott: 3 - a tengely átmérője.. d = 50 mm - a tengely forgatónyomatéka. T = 100 KNcm - a horony mélysége a tengelyen.. t = 5,5 mm 219. Határozd meg az összetett laprúgó lapjában jelentkező feszültséget, ha ismert: 4 - F = 2 KN - 60 x 6 mm a lap keresztmetszete - n = 6, a lapok száma - L = 1,2 m a laprúgó fesztáva 220. Határozd meg az ábrán látható egyszerű laprúgó vastagságát, ha ismert: 4 - F = 5 KN - b = 100 mm a lap szélessége - σ sd = 600 N / mm 2 - l = 0,6 m a lap hossza 221. Az ábrán látható szegecskötés: 2 a) a lemezek helyzete szerint: b) a nyírófelületek száma szerint: 222. Az ábrán látható hegesztett kötés, a lemezek helyzete szerint: 1 a) homlok kötés b) átlapolt kötés 223. Az ábrán egy tengelykapcsoló látható, amely a tengelykapcsolók közzé tartozik. 2

27 224. Az ábrán egy tengelykapcsoló látható, amelyik a tengelykapcsolók közzé tartozik Az ábrán egy tengelykapcsoló látható, amelyik a tengelykapcsolók közzé tartozik Az ábrán egy: 1 a) merev b) rugalmas (elasztikus) c) kikapcsolható tengelykapcsoló látható Az ábrán egy: 1 a) merev b) rugalmas (elasztikus) c) kikapcsolható tengelykapcsoló látható Az ábrán egy: 1 a) merev b) rugalmas (elasztikus) c) kikapcsolható tengelykapcsoló látható Az ábrán látható tengelykapcsoló tárcsái a követkető csavartípusokkal rögzítettek: 2 A- nem beállított csavarokkal B- illesztett (beállított) csavarokkal

28 230. Az ábrán látható fordulatszámszabályzó: 1 a) reduktor b) multiplikátor c) varijátor 231. Az ábrán egy alapcsap rendszerű illesztés látható. A vonalakra írd ki a rendszerben látható illesztéseket! Az ábrán egy alaplyuk rendszerű illesztés látható. A vonalakra írd ki a rendszerben látható illesztéseket! Az ábrán látható gépelemet nevezzük. Legtöbbször anya kombinációjaként használjuk, és az anya Az ábrán egy szíjhajtás látható, amelyet akkor használunk, ha a tengelyek és forognak. 2
