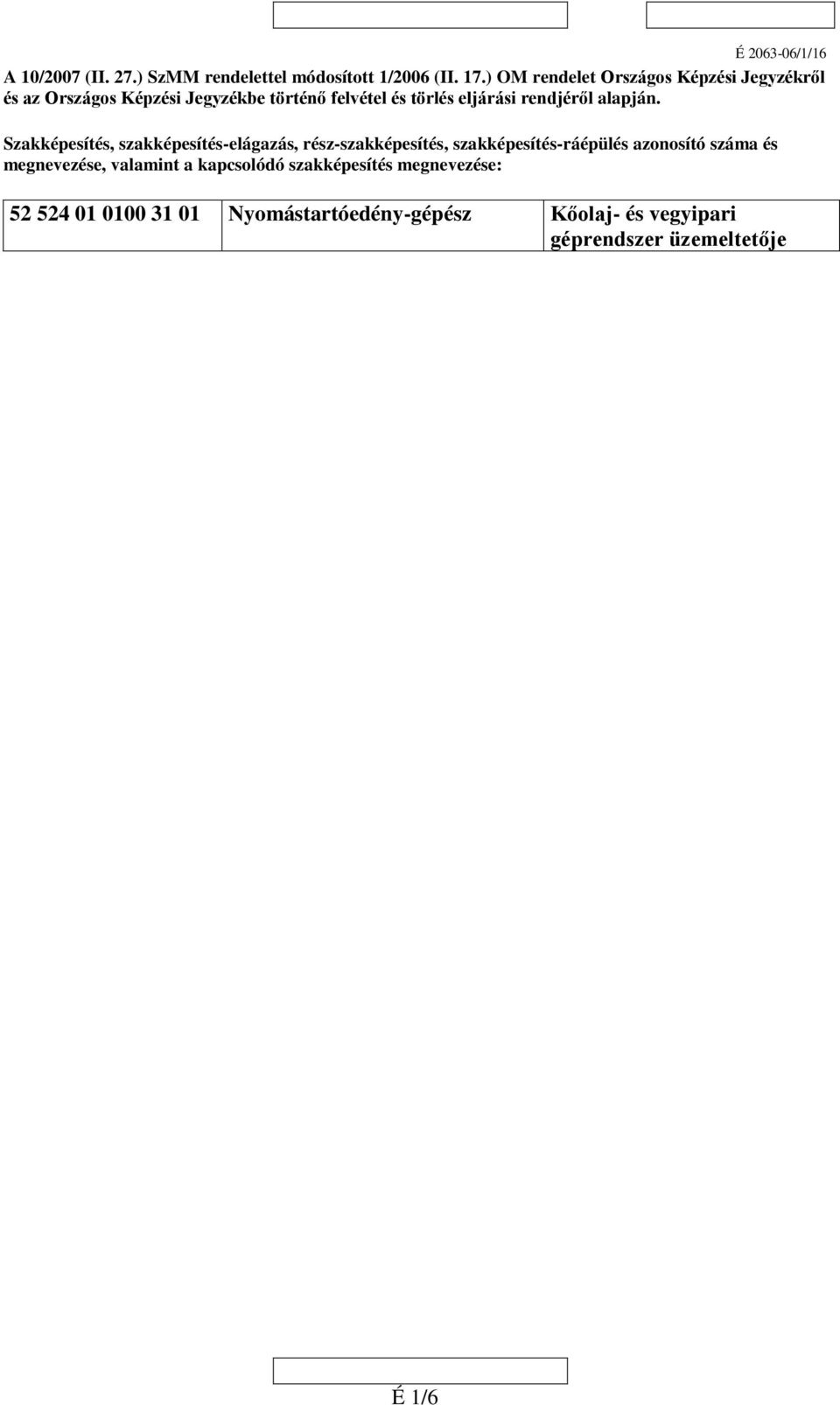

1 A 10/2007 (II. 27.) SzMM rendelettel módosított 1/2006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés, szakképesítés-elágazás, rész-szakképesítés, szakképesítés-ráépülés azonosító száma és megnevezése, valamint a kapcsolódó szakképesítés megnevezése: Nyomástartóedény-gépész Kőolaj- és vegyipari géprendszer üzemeltetője É 1/6

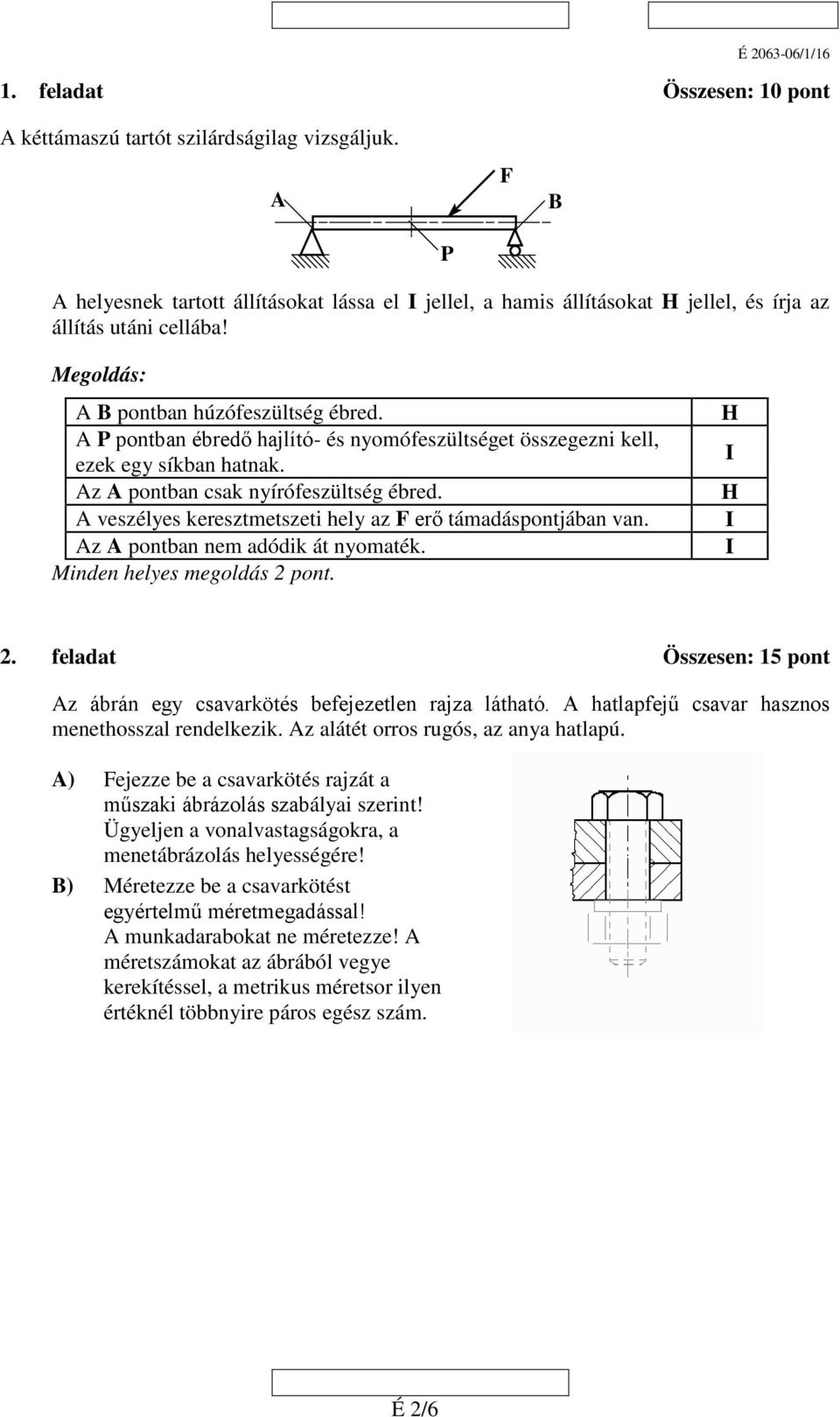

2 1. feladat Összesen: 10 pont A kéttámaszú tartót szilárdságilag vizsgáljuk. A F B A helyesnek tartott állításokat lássa el I jellel, a hamis állításokat H jellel, és írja az állítás utáni cellába! P A B pontban húzófeszültség ébred. A P pontban ébredő hajlító- és nyomófeszültséget összegezni kell, ezek egy síkban hatnak. Az A pontban csak nyírófeszültség ébred. A veszélyes keresztmetszeti hely az F erő támadáspontjában van. Az A pontban nem adódik át nyomaték. Minden helyes megoldás 2 pont. H I H I I 2. feladat Összesen: 15 pont Az ábrán egy csavarkötés befejezetlen rajza látható. A hatlapfejű csavar hasznos menethosszal rendelkezik. Az alátét orros rugós, az anya hatlapú. A) Fejezze be a csavarkötés rajzát a műszaki ábrázolás szabályai szerint! Ügyeljen a vonalvastagságokra, a menetábrázolás helyességére! B) Méretezze be a csavarkötést egyértelmű méretmegadással! A munkadarabokat ne méretezze! A méretszámokat az ábrából vegye kerekítéssel, a metrikus méretsor ilyen értéknél többnyire páros egész szám. É 2/6

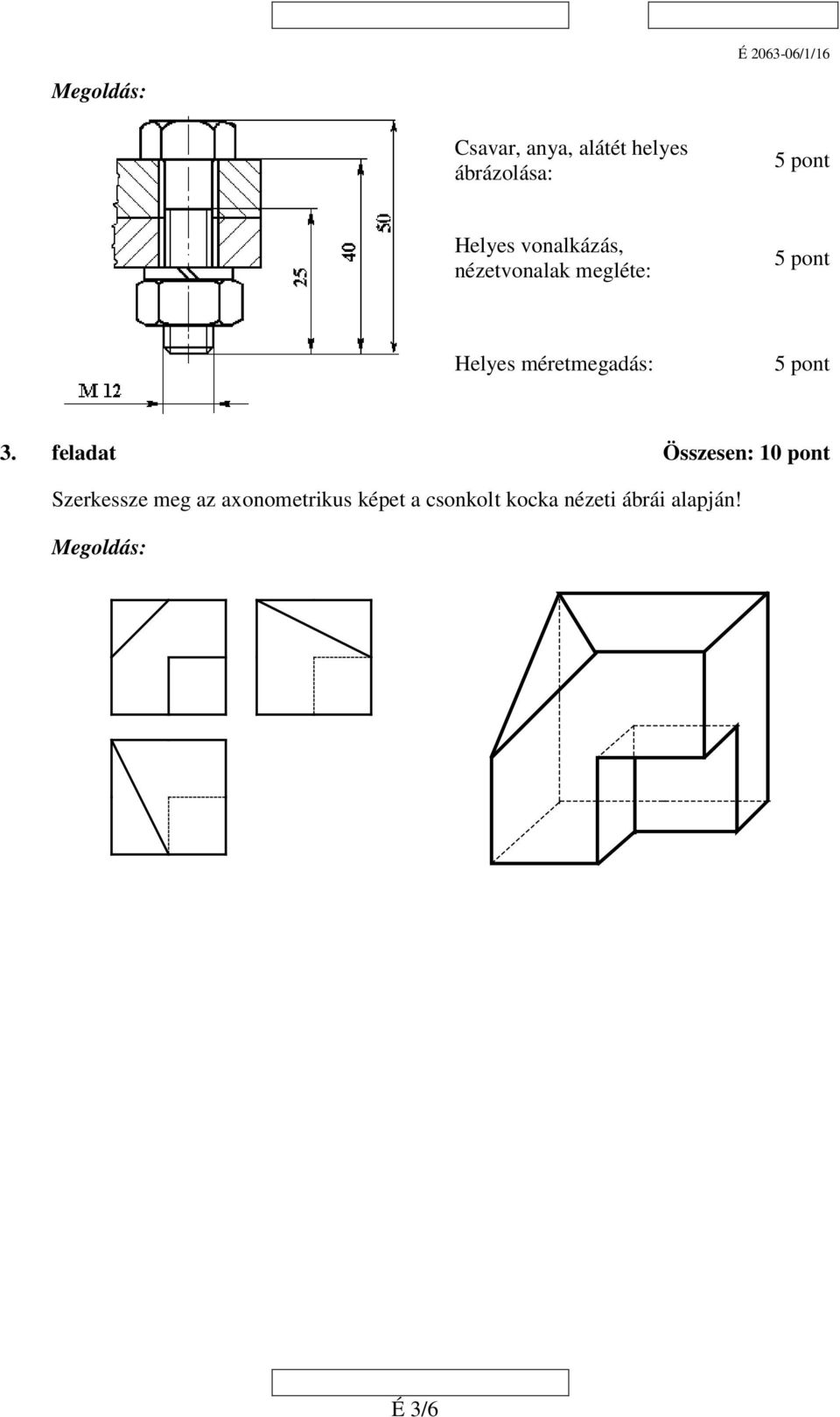

3 Csavar, anya, alátét helyes ábrázolása: 5 pont Helyes vonalkázás, nézetvonalak megléte: 5 pont Helyes méretmegadás: 5 pont 3. feladat Összesen: 10 pont Szerkessze meg az axonometrikus képet a csonkolt kocka nézeti ábrái alapján! É 3/6

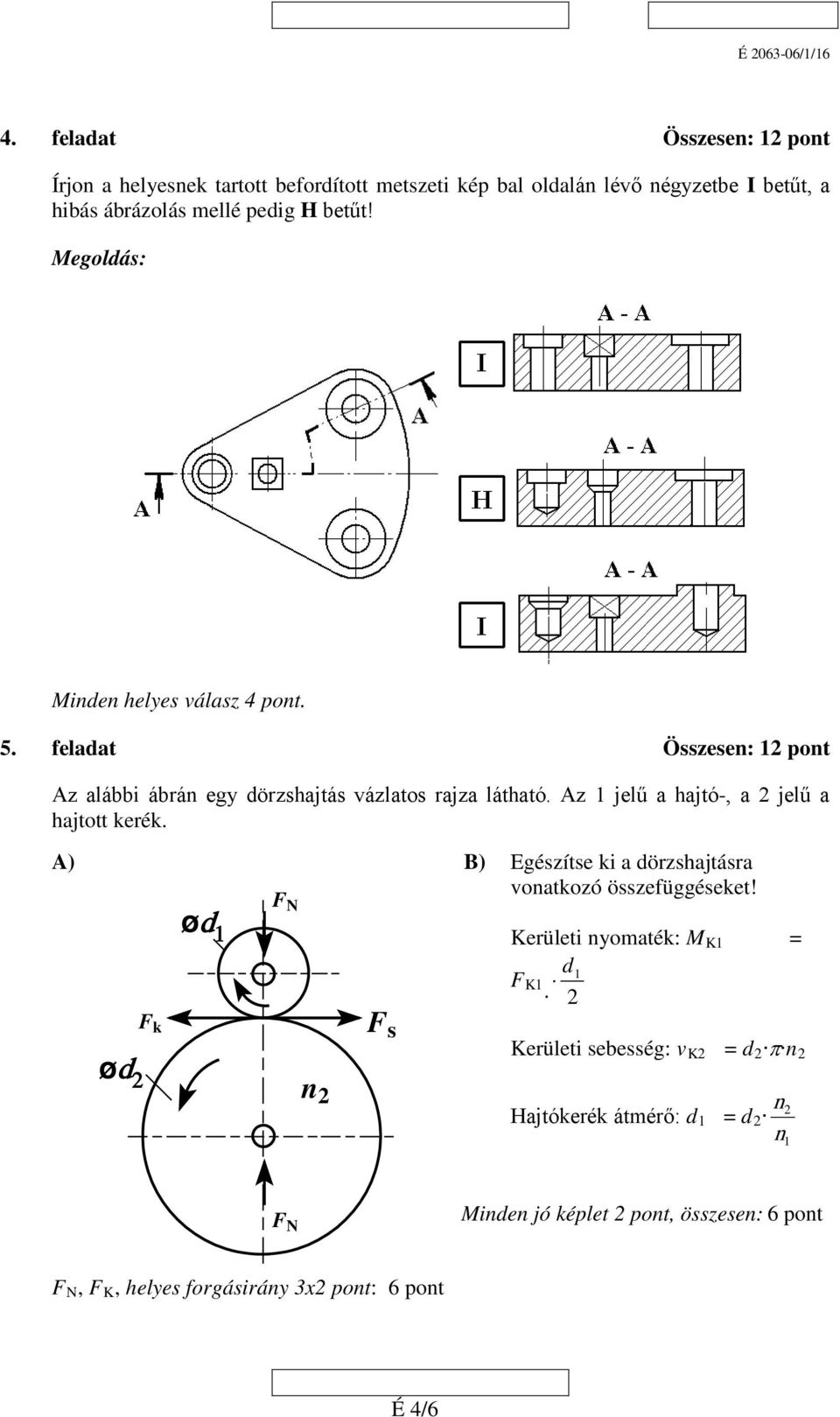

4 . feladat Összesen: 12 pont Írjon a helyesnek tartott befordított metszeti kép bal oldalán lévő négyzetbe I betűt, a hibás ábrázolás mellé pedig H betűt! Minden helyes válasz pont. 5. feladat Összesen: 12 pont Az alábbi ábrán egy dörzshajtás vázlatos rajza látható. Az 1 jelű a hajtó-, a 2 jelű a hajtott kerék. A) ød 1 n 1 F N B) Egészítse ki a dörzshajtásra vonatkozó összefüggéseket! Kerületi nyomaték: M d 1 F K1. 2 K1 = ød 2 F k n 2 F s Kerületi sebesség: v K2 = d 2 π n 2 n2 Hajtókerék átmérő: d 1 = d 2 n1 F N Minden jó képlet 2 pont, összesen: 6 pont F N, F K, helyes forgásirány 3x2 pont: 6 pont É /6

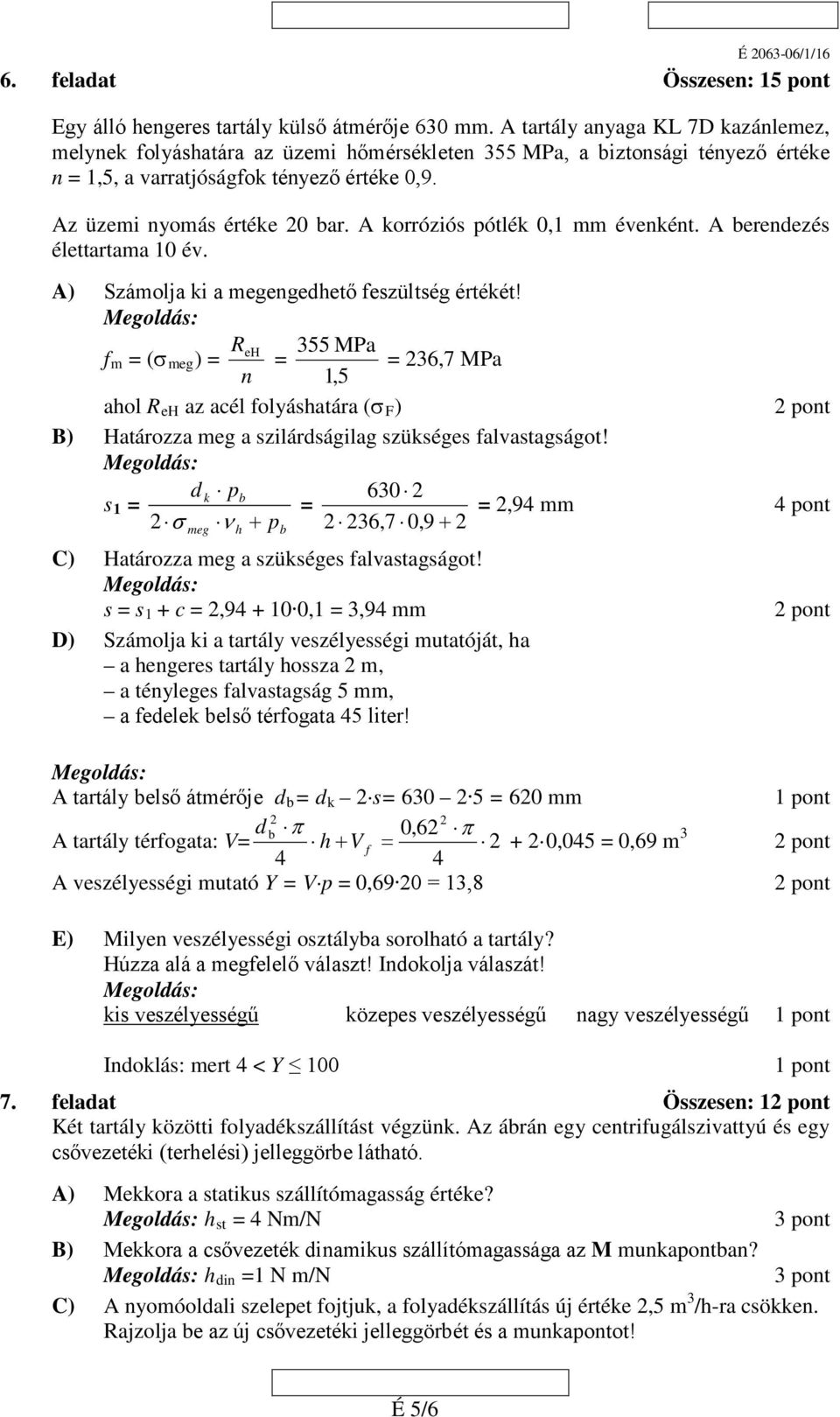

5 6. feladat Összesen: 15 pont Egy álló hengeres tartály külső átmérője 630 mm. A tartály anyaga KL 7D kazánlemez, melynek folyáshatára az üzemi hőmérsékleten 355 MPa, a biztonsági tényező értéke n = 1,5, a varratjóságfok tényező értéke 0,9. Az üzemi nyomás értéke 20 bar. A korróziós pótlék 0,1 mm évenként. A berendezés élettartama 10 év. A) Számolja ki a megengedhető feszültség értékét! R f m = (σ eh 355 MPa meg) = = n 1, 5 = 236,7 MPa ahol R eh az acél folyáshatára (σ F ) 2 pont B) Határozza meg a szilárdságilag szükséges falvastagságot! k b s1 d p 2 σ ν + p ,7 0,9 + 2 = 2,9 mm pont meg h b C) Határozza meg a szükséges falvastagságot! s = s 1 + c = 2, ,1 = 3,9 mm D) Számolja ki a tartály veszélyességi mutatóját, ha a hengeres tartály hossza 2 m, a tényleges falvastagság 5 mm, a fedelek belső térfogata 5 liter! 2 pont A tartály belső átmérője d b = d k 2 s= = 620 mm 1 pont d 2 2 π 0,62 π A tartály térfogata: V= b h + V f = ,05 = 0,69 m 3 2 pont A veszélyességi mutató Y = V p = 0,69 20 = 13,8 2 pont E) Milyen veszélyességi osztályba sorolható a tartály? Húzza alá a megfelelő választ! Indokolja válaszát! kis veszélyességű közepes veszélyességű nagy veszélyességű 1 pont Indoklás: mert < Y pont 7. feladat Összesen: 12 pont Két tartály közötti folyadékszállítást végzünk. Az ábrán egy centrifugálszivattyú és egy csővezetéki (terhelési) jelleggörbe látható. A) Mekkora a statikus szállítómagasság értéke? h st = Nm/N 3 pont B) Mekkora a csővezeték dinamikus szállítómagassága az M munkapontban? hdin =1 N m/n 3 pont C) A nyomóoldali szelepet fojtjuk, a folyadékszállítás új értéke 2,5 m 3 /h-ra csökken. Rajzolja be az új csővezetéki jelleggörbét és a munkapontot! É 5/6

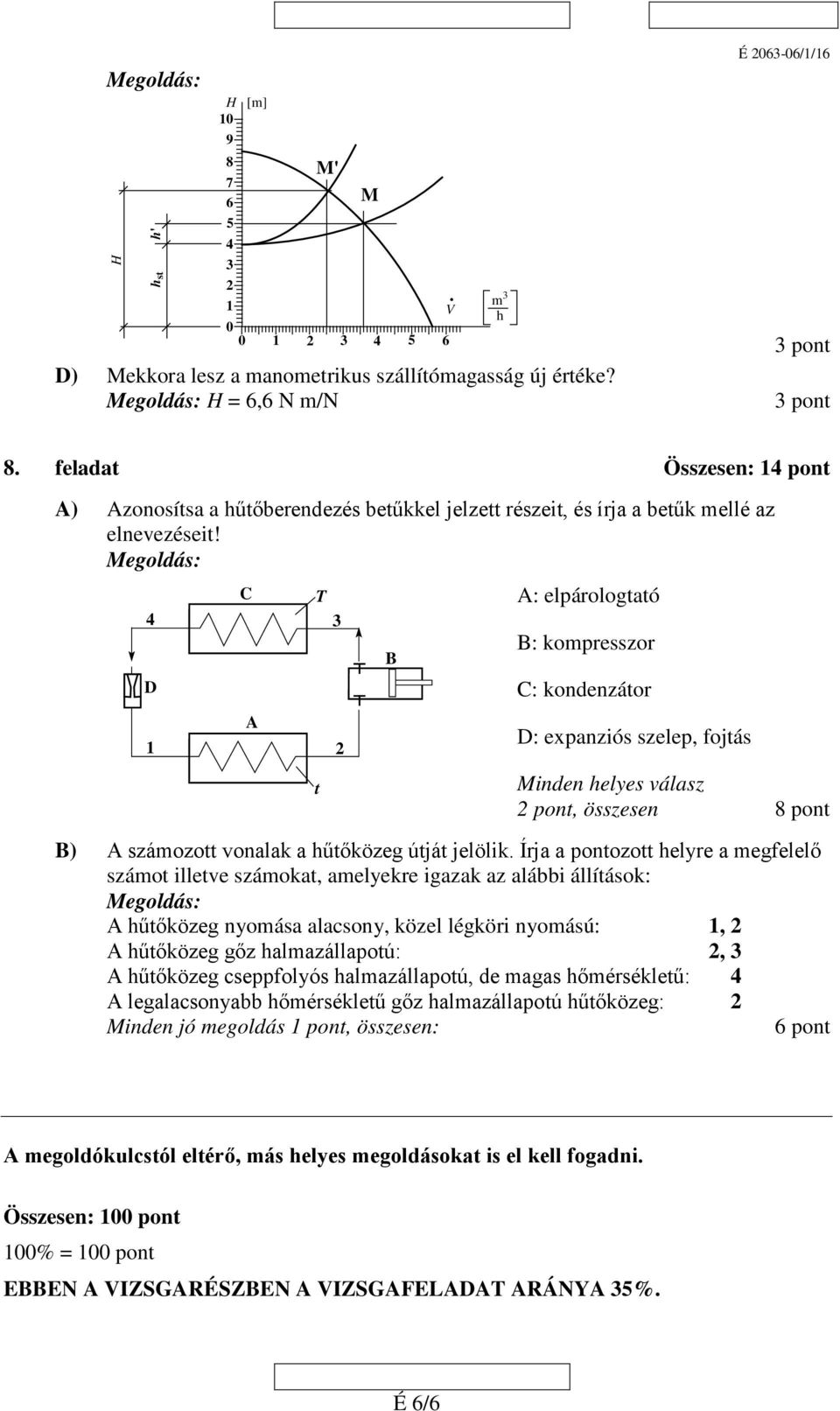

6 H hst h' H [m] M' M 2 1 V D) Mekkora lesz a manometrikus szállítómagasság új értéke? H = 6,6 N m/n m 3 h É /1/16 3 pont 3 pont 8. feladat Összesen: 1 pont A) Azonosítsa a hűtőberendezés betűkkel jelzett részeit, és írja a betűk mellé az elnevezéseit! D C A T 1 2 t 3 B A: elpárologtató B: kompresszor C: kondenzátor D: expanziós szelep, fojtás Minden helyes válasz 2 pont, összesen 8 pont B) A számozott vonalak a hűtőközeg útját jelölik. Írja a pontozott helyre a megfelelő számot illetve számokat, amelyekre igazak az alábbi állítások: A hűtőközeg nyomása alacsony, közel légköri nyomású: 1, 2 A hűtőközeg gőz halmazállapotú: 2, 3 A hűtőközeg cseppfolyós halmazállapotú, de magas hőmérsékletű: A legalacsonyabb hőmérsékletű gőz halmazállapotú hűtőközeg: 2 Minden jó megoldás 1 pont, összesen: 6 pont A megoldókulcstól eltérő, más helyes megoldásokat is el kell fogadni. Összesen: 100 pont 100% = 100 pont EBBEN A VIZSGARÉSZBEN A VIZSGAFELADAT ARÁNYA 35%. É 6/6
