1 A 10/2007 (II. 27.) SzMM rendelettel módosított 1/2006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés, szakképesítés-elágazás, rész-szakképesítés, szakképesítés-ráépülés azonosító száma és megnevezése, valamint a kapcsolódó szakképesítés megnevezése: Erőművi kazángépész Erőművi kazángépész É 1/5

2 1. feladat Összesen: 10 pont Mi a valódi fajhő és mi az átlagos fajhő? Valódi fajhő: egy bizonyos hőmérséklethez tartozó fajhőérték. 5 pont Átlagos fajhő: egy bizonyos hőmérséklettartományban érvényes közepes fajhőérték. 5 pont 2. feladat Összesen: 15 pont Mit nevezünk izobár, izochor, izoterm, adiabatikus, ill. politropikus állapotváltozásnak? Rajzoljon ideális gáz p-v diagramjára izobár, izochor, izoterm, adiabatikus, ill. politropikus állapotváltozási vonalakat! Jó vonalanként 1 pont adható, összesen 5 pont. Izobár: a rendszer nyomása állandó az állapotváltozás során. Izochor: a rendszer térfogata állandó az állapotváltozás során. Izoterm: a rendszer hőmérséklete állandó az állapotváltozás során. Adiabatikus: nincs hőtranszport az állapotváltozás során. Politropikus: mechanikai és termikus kölcsönhatás is megengedett, de a kettő között meghatározott függvénykapcsolat van, p v n = áll. és az állapotváltozás egyensúlyi, illetve reverzibilis. Jó válaszonként 2 pont adható, összesen 10 pont. É 2/5

politropikus állapotváltozásnak? Rajzoljon ideális gáz p-v diagramjára izobár, izochor, izoterm, adiabatikus, ill. politropikus állapotváltozási vonalakat!

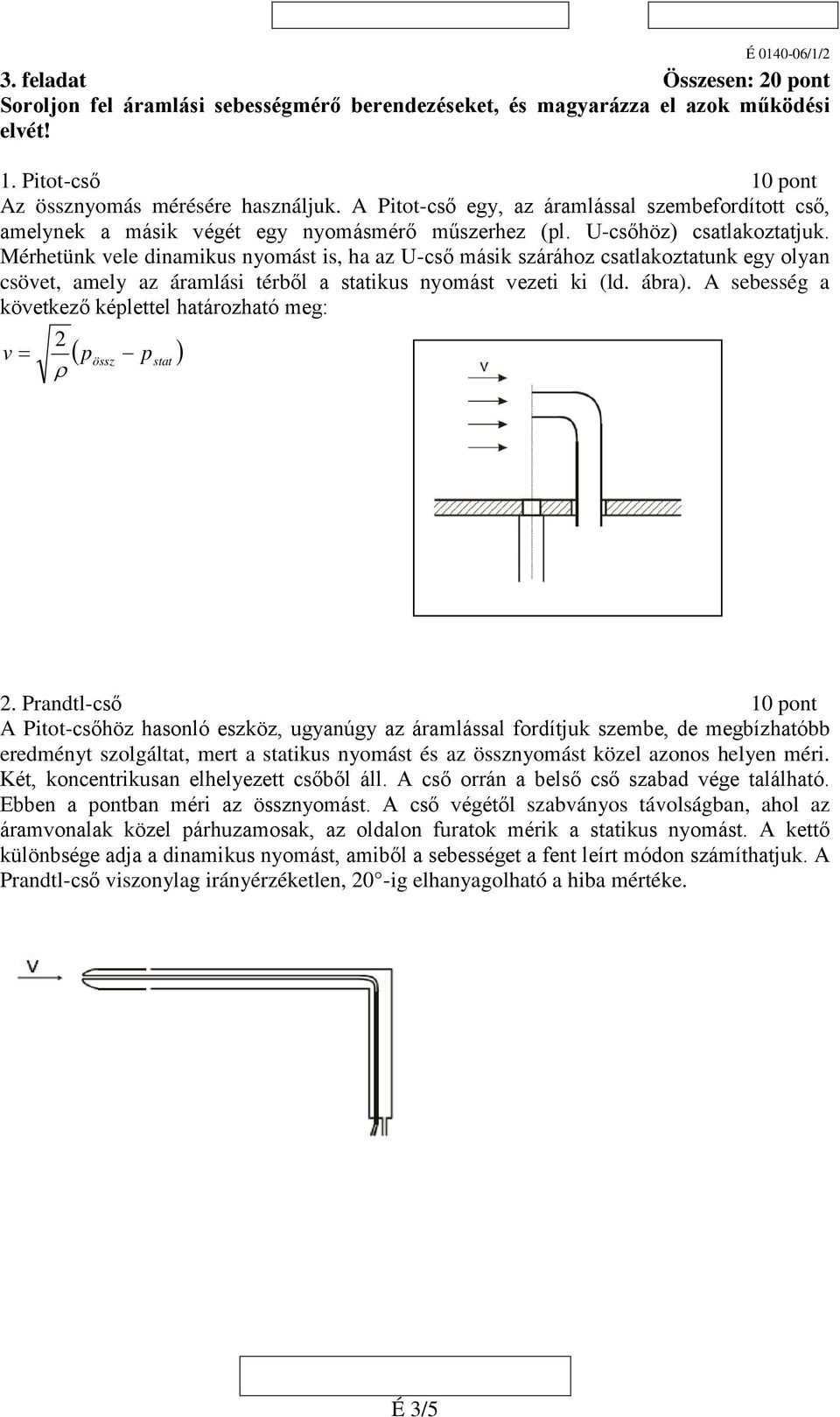

3 3. feladat Összesen: 20 pont Soroljon fel áramlási sebességmérő berendezéseket, és magyarázza el azok működési elvét! 1. Pitot-cső 10 pont Az össznyomás mérésére használjuk. A Pitot-cső egy, az áramlással szembefordított cső, amelynek a másik végét egy nyomásmérő műszerhez (pl. U-csőhöz) csatlakoztatjuk. Mérhetünk vele dinamikus nyomást is, ha az U-cső másik szárához csatlakoztatunk egy olyan csövet, amely az áramlási térből a statikus nyomást vezeti ki (ld. ábra). A sebesség a következő képlettel határozható meg: 2 v = ( p össz p stat ) ρ 2. Prandtl-cső 10 pont A Pitot-csőhöz hasonló eszköz, ugyanúgy az áramlással fordítjuk szembe, de megbízhatóbb eredményt szolgáltat, mert a statikus nyomást és az össznyomást közel azonos helyen méri. Két, koncentrikusan elhelyezett csőből áll. A cső orrán a belső cső szabad vége található. Ebben a pontban méri az össznyomást. A cső végétől szabványos távolságban, ahol az áramvonalak közel párhuzamosak, az oldalon furatok mérik a statikus nyomást. A kettő különbsége adja a dinamikus nyomást, amiből a sebességet a fent leírt módon számíthatjuk. A Prandtl-cső viszonylag irányérzéketlen, 20 -ig elhanyagolható a hiba mértéke. É 3/5

Mérhetünk vele dinamikus nyomást is, ha az U-cső másik szárához csatlakoztatunk egy olyan csövet, amely az áramlási térből a statikus nyomást vezeti ki (ld. ábra).

4 4. feladat Összesen: 20 pont Sorolja fel az időszakos biztonsági felülvizsgálatra vonatkozó alapvető előírásokat: mire vonatkoznak, gyakoriságuk, ki végezheti, eredményét rögzítő jegyzőkönyvvel mi a teendő, stb! A biztonságos műszaki állapot megőrzése érdekében időszakos biztonsági felülvizsgálat alá kell vonni: azokat a veszélyesnek minősített technológiákat, munkaeszközöket, amelyeknél a munkáltató lefolytatta az üzembe helyezési eljárást, azt a munkaeszközt, amelynek felülvizsgálatát jogszabály, szabvány, ill. műszaki dokumentáció előírja (pl. kézben tartott villamos gépek, hegesztőberendezések stb.). A vizsgálatokat minimum 5 évenként meg kell ismételni, ill. ennél hamarabb, olyan időszakonként, amit a jogszabály, szabványdokumentáció előír. Az időszakos biztonsági felülvizsgálatot végezheti szakirányú munkabiztonsági szakértői engedéllyel rendelkező személy, akkreditált intézmény, akit arra jogszabály feljogosít (pl. villanyszerelő), szakirányú képzettségű és munkavédelmi szakképzettségű személy (kivéve a veszélyes technológiát). 8 pont A felülvizsgálat eredményét jegyzőkönyvbe kell foglalni, és azt az üzemeltető munkáltatónak át kell adni. Az üzemeltető munkáltató a vizsgálati jegyzőkönyvet a következő felülvizsgálatig köteles megőrizni. Az időszakos biztonsági felülvizsgálatra kötelezett munkaeszköz telephelyen kívüli üzemeltetésénél gondoskodni kell a gépen elhelyezett olyan jelzésről, amely alapján megállapítható a felülvizsgálat meghatározott időszaknak megfelelő elvégzése. 5. feladat Összesen: 20 pont Ismertesse a kazánok vegyi kezelésének, tisztításának lehetséges típusait, legfontosabb jellemzőit! A kazánok vegyi kezelése a hatályos kazánbiztonsági szabályzat alapján, az ott meghatározott technológiák valamelyikével a kazánbiztosi hivatal (MKEH) engedélyének birtokában végezhető. Legfontosabb típusai: Vízoldali eljárások: pácolás kifőzés vegyi tisztítás passziválás konzerválás Füstgázoldali eljárások: tűztér vegyi tisztítása huzamok tisztítása konzerválás korrozióvédelmi célból É 4/5

A biztonságos műszaki állapot megőrzése érdekében időszakos biztonsági felülvizsgálat alá kell vonni: azokat a veszélyesnek minősített technológiákat, munkaeszközöket, amelyeknél a munkáltató

5 A pácolás új és felújított kazánnál kötelező. A vasoxidokat oldó vegyszerrel kell a fémtiszta felületeket elérni. A kifőzés mechnikai és termikus eljárás, fémtisztaság nem érhető el. A vegyi tisztítás általában savas oldószer vizes oldatával történik, inhibítor hozzáadásával. Ennek célja a savas oldat fémre gyakorolt kedvezőtlen hatásának csökkentése. A passziválást általában a pácolás után végzik a kazánon, ha egy ideig még nem veszik üzembe a kazánt, ezzel rövidebb ideig tartó felületvédő hatást érnek el. A konzerválás a hosszú ideig tartó védőszerrel való bevonás, tartós üzemszünet esetén. A füstgázoldali vegyi tisztítások célja az üzemközbeni szennyeződések (korom, olajkoksz, salaklerakódások) eltávolítása. A felületre porlasztott vegyszert általában vizes mosatással kell eltávolítani. Általában az új berendezések festéssel érkeznek a beépítéshez, amely a konzerválási feladatot megoldja első üzembehelyezésig. 8 pont Tekintettel kell lenni arra, hogy a tevékenység hatóságilag ellenőrzött munkanaplót kell vezetni oldószer melegítése csak külön engedéllyel lehetséges hidrogéngáz maradhat vissza, ami robbanásveszélyes a munkaterületet el kell zárni védőfelszerelés használata kötelező a keletkezett szennyvíz kezeléséről gondoskodni kell vegyi folyamatok során vegyész szakember irányítása szükséges 6. feladat Összesen: 15 pont A kazán túlhevített gőzhőmérsékletét hogyan lehet szabályozni? A turbinák általában túlhevített gőzt igényelnek, amelynek paramétereit tartani kell. A besugárzott túlhevítőben átáramló gőz hőmérséklete nagyobb az előírtnál, ezt le kell hűteni, majd szárítani, hogy nedvességtartalma ne legyen. 6 pont A visszahűtés módszerei lehetnek: túlhevített gőzbe jó minőségű tápvíz befecskendezése túlhevített gőzbe a kazán telített gőzét keverni túlhevítőre jutó forró füstgázok mennyiségét csappantyúval szabályozni túlhevített gőzt a kazándobba beépített csöves hőcserélővel lehűteni A leggyakoribb megoldás az első, mert a jó minőségű tápvíz már nem okoz problémát napjainkban, és megfelelő minőségű armatúrák állnak rendelkezésre. 5 pont A javítási-értékelési útmutatótól eltérő, más helyes megoldásokat is el kell fogadni. Összesen: 100 pont 100% = 100 pont EBBEN A VIZSGARÉSZBEN A VIZSGAFELADAT ARÁNYA 20%. É 5/5

A passziválást általában a pácolás után végzik a kazánon, ha egy ideig még nem veszik üzembe a kazánt, ezzel rövidebb ideig tartó felületvédő hatást érnek el.
