1 SABIANA JANUS Hűtő-fűtő termoventilátorok gépkönyv és kezelési utasítás

2 RENDELTETÉS A KÉSZÜLÉK INSTALLÁLÁSA ELŐTT OLVASSA EL FIGYELMESEN A KEZELÉSI UTASÍTÁST. A légkondicionáló olyan készülék, amelyet ipari, kereskedelmi és kiállító épületek fűtésére és hűtésére terveztek, ill. gyártottak. Falra szerelhető kivitelűek vízszintes levegő kilépéssel. Fűtés üzemmódban meleg vízzel, hűtés üzemmódban hideg vízzel üzemel. Hőcserélő A hőcserélő nagy fűtő felülettel rendelkezik; az elsődleges felület rézcsövekből áll, a másodlagos pedig alumínium bordákból. Alacsony és magas hőmérsékleten képes működni meleg és/vagy hideg vízzel. Gőzfejlesztésére nem alkalmas. A bordák közötti távolság és azok vastagsága elősegíti a tisztítási és karbantartási műveleteket, amelyek a melegítő készülék hosszú távú működése szempontjából elengedhetetlenek. Az elektromos üzemű ventilátor 3 szárnyú járókerékből áll (a zajszint csökkentésére) és szikramentes, statikusan és dinamikusan kiegyensúlyozott és a hermetikusan lezárt, háromfázisú aszinkron, IP 55 védettségű és B szigetelési osztályú motorhoz közvetlenül kapcsolódik. Rázkódásmentesen rögzített ellenálló acélháló és rugalmas cink kromát szolgál az ujjak védelmére. A KÉSZÜLÉK SZÁLLÍTÁSA ÉS AZONOSÍTÁSA A készüléket becsomagolva, megfelelő rögzítéssel ellátva szállítják. A kicsomagolást követően ellenőrizzük, hogy nincs-e sérülés, ill. hogy a készülék megfelel a megrendelési kódnak.

Fűtés üzemmódban meleg vízzel, hűtés üzemmódban hideg vízzel üzemel.

3 Sérülés esetén vagy, ha a készülék cikkszáma nem felel meg a megrendelésnek, akkor forduljon az eladóhoz és adja meg a sorozat és modell számot. A címke a készülék hátoldalán található. BIZTONSÁGI RENDSZABÁLYOK Bármely beavatkozás előtt győződjünk meg a következőkről: 1 a készülék nincs feszültség alatt 2 a z ellátó szelep zárt 3 - bármely beavatkozás előtt várjuk meg, míg a hőcserélő lehűl. Ellenőrizzük, hogy a földelés megfelelő-e. A KÉSZÜLÉKET NEM SZABAD KITENNI GYÚLÉKONY GÁZ HATÁSÁNAK. A KÉSZÜLÉKBE NEM SZABAD GŐZT VEZETNI. A csoportot fagy ellen védeni kell. A készülék közelében jól hozzáférhető helyen a hálózatot megszakító biztonsági kapcsolót kell telepíteni.a ventilátorok 1400 ford/perc sebességet érnek el. Ne érjünk hozzá kézzel vagy valamilyen tárggyal.a ventilátort ne közelítsük meg laza ruházatban.ha a légkondicionálót szét kell szerelni, akkor használjunk védőkesztyűt. A légkondicionáló nem csupán hűt, hanem nedvességmentesítő funkciót is végez. Ha a készülék olyan klimatikus környezetben dolgozik, ahol a nedvességmentesítő funkció a meghatározó (pld. a készülék első indításakor), akkor kondenzátum cseppek jelenhetnek meg. Ezt az installálásnál figyelembe kell venni úgy, hogy ne zavarjon sem személyeket sem tárgyakat. A ventilátor leállásakor a folyadékot mindig el kell zárni.

hőcserélő lehűl. Ellenőrizzük, hogy a földelés megfelelő-e. A KÉSZÜLÉKET NEM SZABAD KITENNI GYÚLÉKONY GÁZ HATÁSÁNAK. A KÉSZÜLÉKBE NEM SZABAD GŐZT VEZETNI. A csoportot fagy ellen védeni kell.

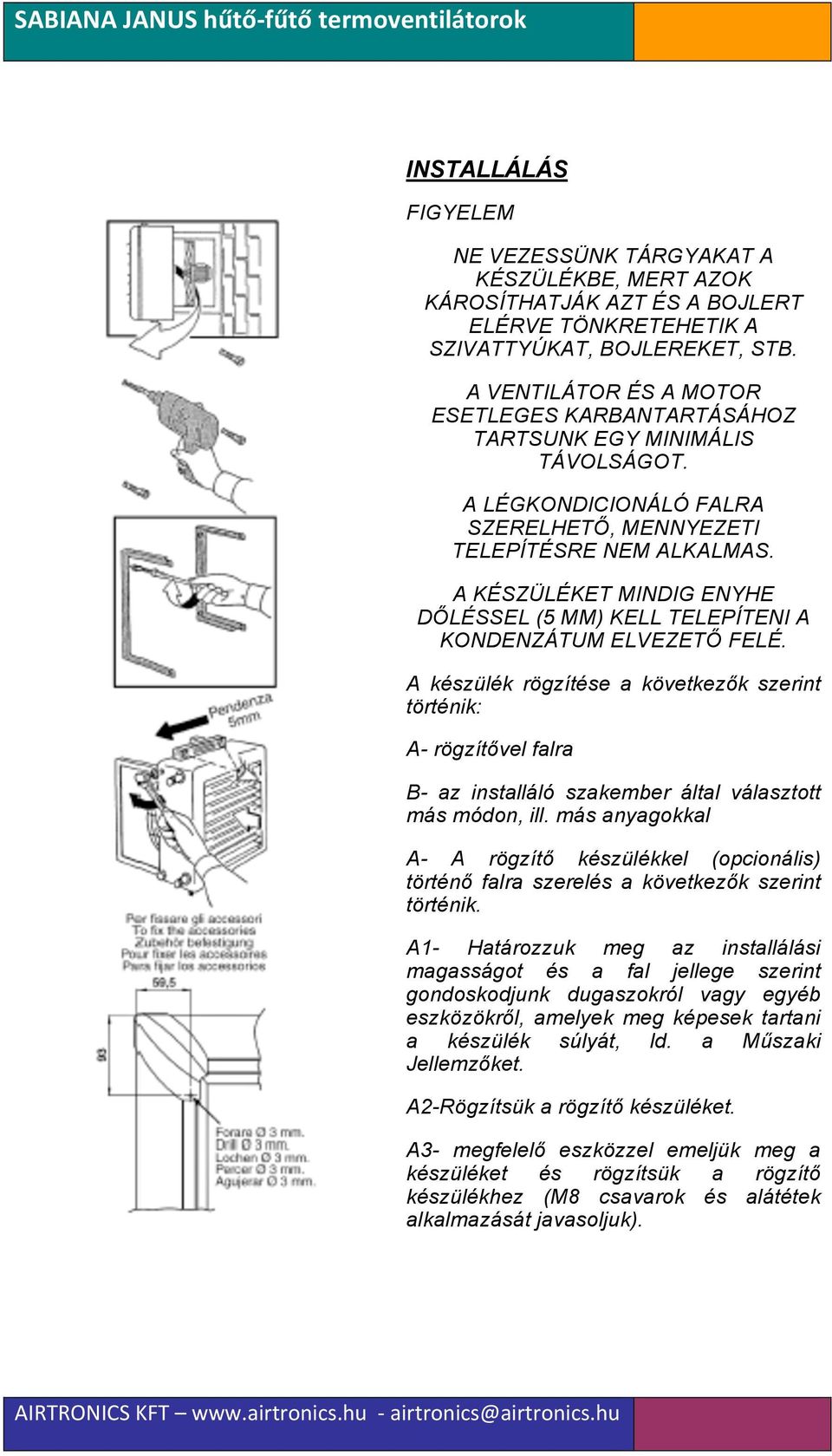

4 INSTALLÁLÁS FIGYELEM NE VEZESSÜNK TÁRGYAKAT A KÉSZÜLÉKBE, MERT AZOK KÁROSÍTHATJÁK AZT ÉS A BOJLERT ELÉRVE TÖNKRETEHETIK A SZIVATTYÚKAT, BOJLEREKET, STB. A VENTILÁTOR ÉS A MOTOR ESETLEGES KARBANTARTÁSÁHOZ TARTSUNK EGY MINIMÁLIS TÁVOLSÁGOT. A LÉGKONDICIONÁLÓ FALRA SZERELHETŐ, MENNYEZETI TELEPÍTÉSRE NEM ALKALMAS. A KÉSZÜLÉKET MINDIG ENYHE DŐLÉSSEL (5 MM) KELL TELEPÍTENI A KONDENZÁTUM ELVEZETŐ FELÉ. A készülék rögzítése a következők szerint történik: A- rögzítővel falra B- az installáló szakember által választott más módon, ill. más anyagokkal A- A rögzítő készülékkel (opcionális) történő falra szerelés a következők szerint történik. A1- Határozzuk meg az installálási magasságot és a fal jellege szerint gondoskodjunk dugaszokról vagy egyéb eszközökről, amelyek meg képesek tartani a készülék súlyát, ld. a Műszaki Jellemzőket. A2-Rögzítsük a rögzítő készüléket. A3- megfelelő eszközzel emeljük meg a készüléket és rögzítsük a rögzítő készülékhez (M8 csavarok és alátétek alkalmazását javasoljuk).

A KÉSZÜLÉKET MINDIG ENYHE DŐLÉSSEL (5 MM) KELL TELEPÍTENI A KONDENZÁTUM ELVEZETŐ FELÉ.

5 VÍZ BEKÖTÉS A készülék bemeneti és kimenetei pontjait három részes kötéssel és golyós szeleppel kell bekötni; használjunk zöld pasztát. FIGYELEM! A CSOPORT KÁROSODÁSÁNAK ELKERÜLÉSE ÉRDEKÉBEN A KÉSZÜLÉKET A CSŐ BEKÖTÉS ALATT KULCCSAL MEGFELELŐ POZÍCIÓBAN KELL TARTANI. A kör felső részén légtelenítő szelepet, az alsó részén pedig víz leeresztő csapot kell alkalmazni. A vízellátás és a kondenzátum eltávolító csövek a hideg vizes üzem alatti csepegés elkerülése érdekében megfelelő szigeteléssel látandók el. FIGYELEM! A KONDENZÁTUM ELVEZETŐ CSÖVET SZIFONNAL KELL FELSZERELNI. A KONDENZÁTUM ELVEZETŐ CSÖVET LEGALÁBB 3 cm/méter LEJTÉSSEL KELL SZERELNI. GŐZZEL TÁPLÁLNI TILOS, CSAK MELEG VAGY HIDEG VÍZ HASZNÁLHATÓ. A MAXIMÁLIS ÜZEMI NYOMÁS 10 bar. ELEKTROMOS BEKÖTÉS Az elektromos motor bekötése előtt ellenőrizzük, hogy a készülék főkapcsolója KI állásban áll. Ellenőrizzük a földelést. A légkondicionálókat kétsebességes, háromfázisú motorral látták el. A védettség IP 55 és klixon termikus védelemmel rendelkezik, ami túlmelegedés esetén leállítja a készüléket. E motorok felépítése olyan, hogy deltáról csillagra kapcsolással csökkenti a forgási sebességet.

A kör felső részén légtelenítő szelepet, az alsó részén pedig víz leeresztő csapot kell alkalmazni.

6 TISZTÍTÁS, KARBANTARTÁS ÉS TARTALÉK ALKATRÉSZEK TISZTÍTÁS VAGY KARBANTARTÁS ELŐTT VÁLASSZUK LE A KÉSZÜLÉKET A HÁLÓZATRÓL. Csak előzőleg kioktatott személyzet végezhet munkát a készülékkel. MOTOR: a melegítő egységek zárt motorral készülnek, amelyek önkenő csapággyal rendelkeznek, így karbantartást nem igényelnek. HŐCSERÉLŐ: a hőcserélő csoportot a műszaki paraméterek megőrzése érdekében tökéletes állapotban kell tartani. Háromhavonta ellenőrizni kell, hogy a bordák nem sérültek-e meg a levegő csatorna közelében; szükség esetén tisztítsuk meg alacsony nyomású levegő sugárral, vízzel vagy gőzzel és ügyeljünk az elektromos motorra, hogy az ne szenvedjen sérüléseket. ELEKTROMOS VENTILÁTOR: ha a ventilátoron zajt vagy rázkódást észlelünk, ellenőrizzük a motor rögzítő csavarjait, a támaszt és a ventilátor rögzítését. A motor cseréje esetén ne felejtsük el a forgásirány ellenőrzését; ld. az Elektromos Bekötés szakaszt. TARTALÉK ALKATRÉSZEK: a tartalék alkatrészek rendelésekor mindig meg kell adni a modellt és az alkatrész megnevezését.

HŐCSERÉLŐ: a hőcserélő csoportot a műszaki paraméterek megőrzése érdekében tökéletes állapotban kell tartani.
