2 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek 10/2007 (II. 27.) SzMM rendelettel módosított 1/200 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés, szakképesítés-elágazás, rész-szakképesítés, szakképesítés-ráépülés azonosító száma és megnevezése, valamint a kapcsolódó szakképesítés megnevezése: Fogyóelektródás hegesztő Fogyóelektródás hegesztő 2/2

3 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek 1. fogyóelektródás védőgázas ívhegesztés (MIG/MG-hegesztés) igen gyakori hegesztési eljárás. Beszéljen arról, hogy milyen feladatok elvégzéséhez választaná a fogyóelektródás védőgázas ívhegesztést, és hogyan veszi figyelembe az acélok egyik fontos technológiai tulajdonságát, a hegeszthetőségét! z alábbi vázlat felhasználásával mutassa be a fogyóelektródás védőgázas eljárás lényeges jellemzőit, gyakorlati alkalmazását, a hegesztés környezeti hatásait! Törekedjen a témával kapcsolatos lényeges jellemzők kiemelésére! Információtartalom vázlata - hegesztés fogalma - Hegesztőeljárások csoportosítása, ömlesztő eljárások alkalmazási területe - MIG/MG hegesztőeljárás elve, eljárásváltozatai - MIG/MG hegesztőeljárás nemzetközi szabványos jelölése - hegeszthetőség fogalma, az acélok hegeszthetősége - fogyóelektródás védőgázas ívhegesztés környezetszennyező hatásai 3/2

4 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek vizsgázó neve:... Értékelő lap 1. fogyóelektródás védőgázas ívhegesztés (MIG/MG-hegesztés) igen gyakori hegesztési eljárás. Beszéljen arról, hogy milyen feladatok elvégzéséhez választaná a fogyóelektródás védőgázas ívhegesztést, és hogyan veszi figyelembe az acélok egyik fontos technológiai tulajdonságát, a hegeszthetőségét! z alábbi vázlat felhasználásával mutassa be a fogyóelektródás védőgázas eljárás lényeges jellemzőit, gyakorlati alkalmazását, a hegesztés környezeti hatásait! Törekedjen a témával kapcsolatos lényeges jellemzők kiemelésére! Típus B B Szint 3 Szakmai ismeretek alkalmazása a Fogyóelektródás védőgázas ívhegesztés eszközei, berendezései és kezelésük Szabványok használata nyagok, segédanyagok Műszaki rajzok olvasása,, készítése Biztonságtechnika Szakmai készségek a Gépészeti rajz készítése Hegesztési jelképek Hozzárendelt kompetenciák az információtartalom vázlata alapján hegesztés fogalma. Hegesztőeljárások csoportosítása, ömlesztő eljárások alkalmazási területe. MIG/MG hegesztőeljárás elve, eljárásváltozatai. MIG/MG hegesztőeljárás nemzetközi szabványos jelölése. hegeszthetőség fogalma, az acélok hegeszthetősége. fogyóelektródás védőgázas hegesztés elvi vázlata. fogyóelektródás védőgázas ívhegesztés környezetszennyező hatásai. Mennyiségérzék Ívhegesztés berendezései, eszközei Hegesztési biztonsági ismeretek alkalmazása Összesen /2

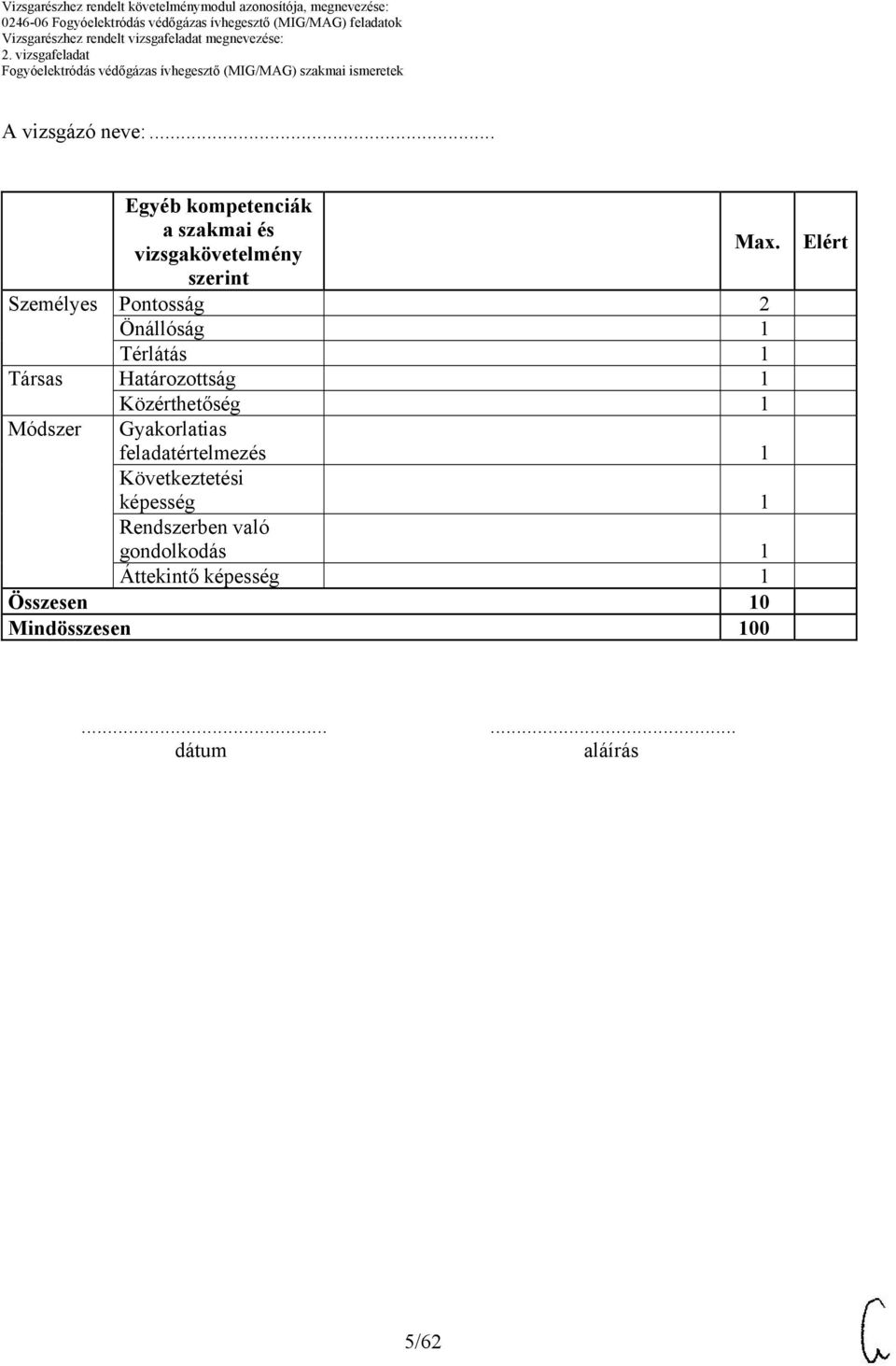

5 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek vizsgázó neve:... Egyéb kompetenciák a Személyes Pontosság 2 Önállóság 1 Térlátás 1 Társas Határozottság 1 Módszer Közérthetőség 1 Gyakorlatias feladatértelmezés 1 Következtetési képesség 1 Rendszerben való gondolkodás 1 Áttekintő képesség 1 Összesen 10 Mindösszesen 100 /2

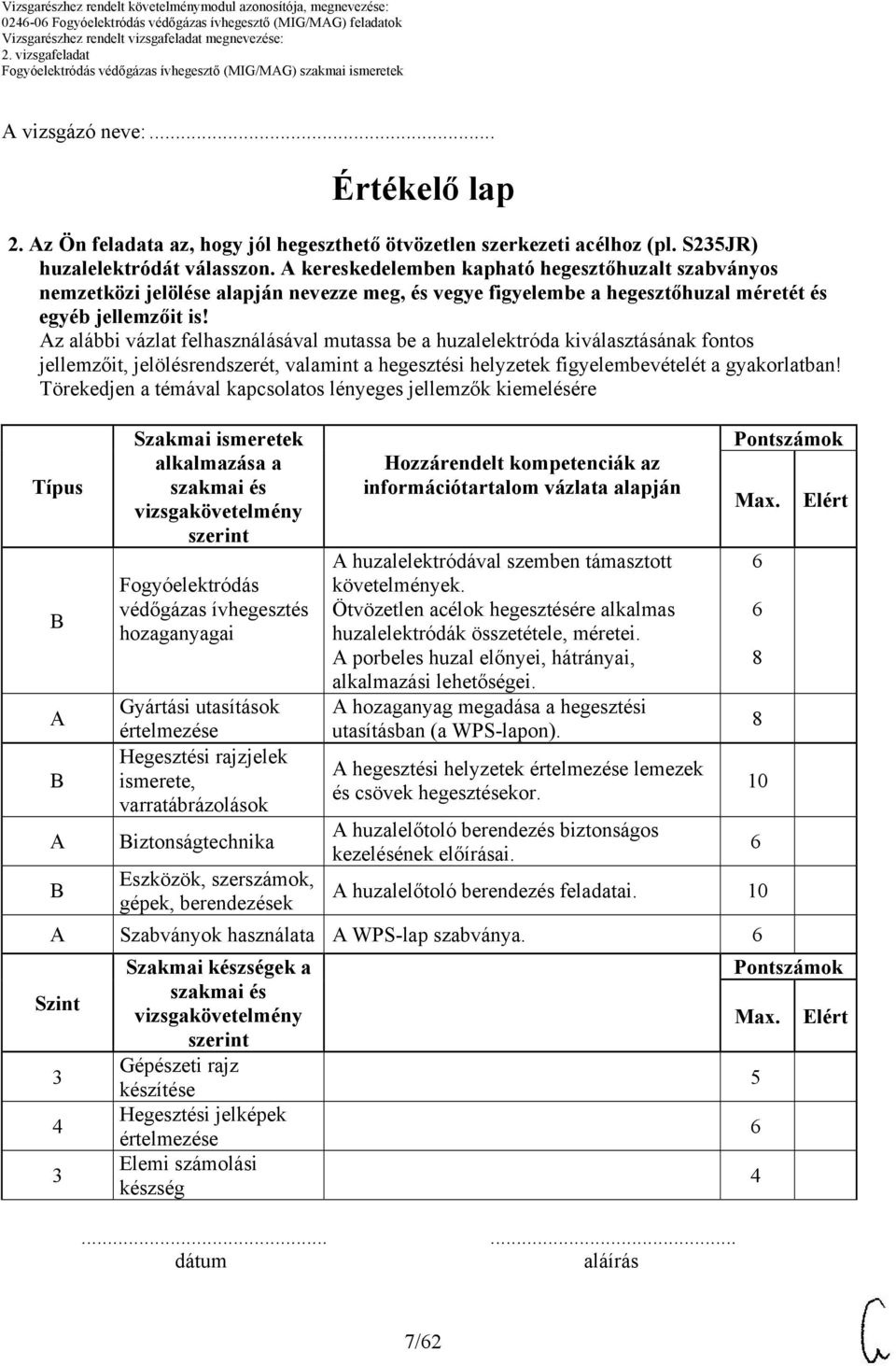

6 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek 2. z Ön feladata az, hogy jól hegeszthető ötvözetlen szerkezeti acélhoz (pl. S23JR) huzalelektródát válasszon. kereskedelemben kapható hegesztőhuzalt szabványos nemzetközi jelölése alapján nevezze meg, és vegye figyelembe a hegesztőhuzal méretét és egyéb jellemzőit is! z alábbi vázlat felhasználásával mutassa be a huzalelektróda kiválasztásának fontos jellemzőit, jelölésrendszerét, valamint a hegesztési helyzetek figyelembevételét a gyakorlatban! Törekedjen a témával kapcsolatos lényeges jellemzők kiemelésére! Információtartalom vázlata - huzalelektródával szemben támasztott követelmények - Ötvözetlen acélok hegesztésére alkalmas huzalelektródák összetétele, méretei - porbeles huzal előnyei, hátrányai, alkalmazási lehetőségei - hozaganyag megadása a hegesztési utasításban (a WPS-lapon) - hegesztési helyzetek lemezek és csövek hegesztésekor - huzalelőtoló berendezés feladatai, biztonságos kezelésének előírásai /2

7 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek vizsgázó neve:... Értékelő lap 2. z Ön feladata az, hogy jól hegeszthető ötvözetlen szerkezeti acélhoz (pl. S23JR) huzalelektródát válasszon. kereskedelemben kapható hegesztőhuzalt szabványos nemzetközi jelölése alapján nevezze meg, és vegye figyelembe a hegesztőhuzal méretét és egyéb jellemzőit is! z alábbi vázlat felhasználásával mutassa be a huzalelektróda kiválasztásának fontos jellemzőit, jelölésrendszerét, valamint a hegesztési helyzetek figyelembevételét a gyakorlatban! Törekedjen a témával kapcsolatos lényeges jellemzők kiemelésére Típus B B B Szakmai ismeretek alkalmazása a Fogyóelektródás védőgázas ívhegesztés hozaganyagai Gyártási utasítások Hegesztési rajzjelek ismerete, varratábrázolások Biztonságtechnika Eszközök, szerszámok, gépek, berendezések Hozzárendelt kompetenciák az információtartalom vázlata alapján huzalelektródával szemben támasztott követelmények. Ötvözetlen acélok hegesztésére alkalmas huzalelektródák összetétele, méretei. porbeles huzal előnyei, hátrányai, alkalmazási lehetőségei. hozaganyag megadása a hegesztési utasításban (a WPS-lapon). hegesztési helyzetek lemezek és csövek hegesztésekor. huzalelőtoló berendezés biztonságos kezelésének előírásai. huzalelőtoló berendezés feladatai Szabványok használata WPS-lap szabványa. Szakmai készségek a Szint 3 Gépészeti rajz készítése Hegesztési jelképek 3 Elemi számolási készség 7/2

8 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek vizsgázó neve:... Mennyiségérzék Ívhegesztés berendezései, eszközei Hegesztési biztonsági ismeretek alkalmazása Összesen 90 Egyéb kompetenciák a Személyes Pontosság 2 Önállóság 1 Térlátás 1 Társas Határozottság 1 Közérthetőség 1 Módszer Gyakorlatias feladatértelmezés 1 Következtetési képesség 1 Rendszerben való gondolkodás 1 Áttekintő képesség 1 Összesen 10 Mindösszesen 100 /2

9 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek 3. hegesztő szakember feladata az, hogy a hegesztési utasítás a feladathoz alkalmas védőgázt használjon. Ismertesse az eddigi gyakorlata alapján, hogy milyen különbséget tapasztalt a különböző védőgázfajták használatakor! rra is adjon választ, hogyan helyezi üzembe és hogyan használja a védőgáz palackot a hegesztéshez, és milyen eszközöket használt a varratél kialakításához! Mutassa be az alábbi vázlat felhasználásával a védőgázpalack felszerelését és a védőgáz jellemzőinek megadását a WPS-lapon! Törekedjen a témával kapcsolatos lényeges jellemzők kiemelésére! Információtartalom vázlata - MIG/MG hegesztéshez alkalmazott védőgázok fajtái, azok tulajdonságai - védőgázok szabványos nemzetközi jelölése és kiválasztásuk főbb szempontjai - védőgázpalackban lévő gáz mennyiségének meghatározása - gázelvétel módja, a nyomáscsökkentő típusai, a rotaméter működése - védőgáz megadása a hegesztési utasításban (a WPS-lapon) - Varratél kialakítási formák, eszközök - védőgázpalackok biztonságos kezelése 9/2

10 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek vizsgázó neve:... Értékelő lap 3. hegesztő szakember feladata az, hogy a hegesztési utasítás a feladathoz alkalmas védőgázt használjon. Ismertesse az eddigi gyakorlata alapján, hogy milyen különbséget tapasztalt a különböző védőgázfajták használatakor! rra is adjon választ, hogyan helyezi üzembe és hogyan használja a védőgáz palackot a hegesztéshez, és milyen eszközöket használt a varratél kialakításához! Mutassa be az alábbi vázlat felhasználásával a védőgázpalack felszerelését és a védőgáz jellemzőinek megadását a WPS-lapon! Törekedjen a témával kapcsolatos lényeges jellemzők kiemelésére! Típus B Szakmai ismeretek alkalmazása a nyagok, segédanyagok Hozzárendelt kompetenciák az információtartalom vázlata alapján MIG/MG hegesztéshez alkalmazott védőgázok fajtái, azok tulajdonságai. védőgázok kiválasztási szempontjai. Szabványok használata védőgázok szabványos nemzetközi jelölése. B nyagok, védőgázpalackban lévő gáz segédanyagok mennyiségének meghatározása. gázvétel módja, B Eszközök, szerszámok, a nyomáscsökkentő típusai, gépek, berendezések a rotaméter működése. Varratél kialakítás eszközei. Gyártási utasítások védőgáz megadása a hegesztési utasításban (a WPS-lapon). Hegesztési rajzjelek B ismerete, Varratél kialakítási formák. varratábrázolások Biztonságtechnika védőgázpalackok biztonságos kezelése. Szakmai készségek a Szint 3 Gépészeti rajz készítése Hegesztési jelképek 3 Elemi számolási készség 10/2

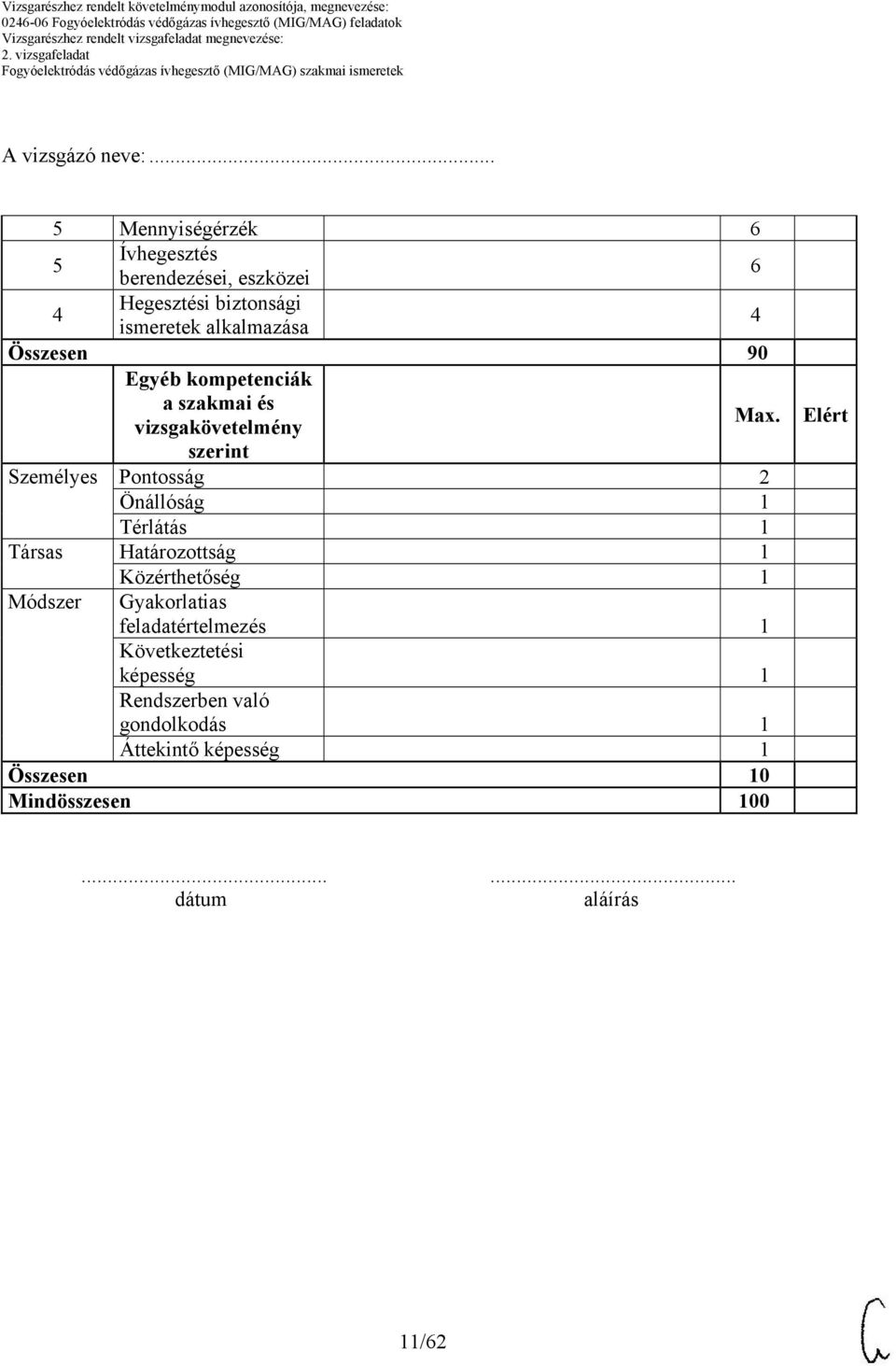

11 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek vizsgázó neve:... Mennyiségérzék Ívhegesztés berendezései, eszközei Hegesztési biztonsági ismeretek alkalmazása Összesen 90 Egyéb kompetenciák a Személyes Pontosság 2 Önállóság 1 Térlátás 1 Társas Határozottság 1 Közérthetőség 1 Módszer Gyakorlatias feladatértelmezés 1 Következtetési képesség 1 Rendszerben való gondolkodás 1 Áttekintő képesség 1 Összesen 10 Mindösszesen /2

12 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek. z acélszerkezetek döntő többsége jól hegeszthető szerkezeti acélból készül. hegesztő szakembernek ismernie kell az acél összetételét, ahhoz kell megfelelő hozaganyagot választania. Indokolja meg a gyakorlati tapasztalata alapján, hogy egy teherviselő acélszerkezeti elem hegesztéséhez milyen hegesztőhuzalt választana és mi alapján döntené el az előmelegítés szükségességét! Mutassa be az alábbi vázlat felhasználásával, hogy Ön milyen elvek, gyakorlati tapasztalatok alapján választja meg az alapanyaghoz a hozaganyagot! Törekedjen a témával kapcsolatos lényeges jellemzők kiemelésére! Információtartalom vázlata - jól hegeszthető szerkezeti acél fogalma, vegyi összetétele - z ötvözetlen szerkezeti acél szabványos nemzetközi jelölése, a jelek magyarázata - huzalelektróda jellemzői, szabványos nemzetközi jelölése - huzalelektróda adott feladathoz való kiválasztásának szempontjai - z acélok előmelegítésének szükségessége, formái, eszközei - fogyóelektródás védőgázas ívhegesztés baleseti forrásai 12/2

13 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek vizsgázó neve:... Értékelő lap. z acélszerkezetek döntő többsége jól hegeszthető szerkezeti acélból készül. hegesztő szakembernek ismernie kell az acél összetételét, ahhoz kell megfelelő hozaganyagot választania. Indokolja meg a gyakorlati tapasztalata alapján, hogy egy teherviselő acélszerkezeti elem hegesztéséhez milyen hegesztőhuzalt választana és mi alapján döntené el az előmelegítés szükségességét! Mutassa be az alábbi vázlat felhasználásával, hogy Ön milyen elvek, gyakorlati tapasztalatok alapján választja meg az alapanyaghoz a hozaganyagot! Törekedjen a témával kapcsolatos lényeges jellemzők kiemelésére! Típus C B B B Szint 3 Szakmai ismeretek alkalmazása a Ötvözőanyagok hatása a hegeszthetőségre Szabványok használata Fogyóelektródás védőgázas ívhegesztés hozaganyagai kötések hibáinak, eltéréseinek felismerése, vizsgálata Műszaki rajzok olvasása, készítése Eszközök, szerszámok, gépek, berendezések Biztonságtechnika Szakmai készségek a Gépészeti rajz készítése Hozzárendelt kompetenciák az információtartalom vázlata alapján jól hegeszthető szerkezeti acél fogalma, vegyi összetétele. z ötvözetlen szerkezeti acél szabványos nemzetközi jelölése, a jelek magyarázata. huzalelektróda szabványos nemzetközi jelölése. huzalelektróda jellemzői. huzalelektróda adott feladathoz való kiválasztásának szempontjai. z acélok előmelegítésének szükségessége. z acélok előmelegítésének formái. z acélok előmelegítésének eszközei. fogyóelektródás védőgázas ívhegesztés baleseti forrásai. Mennyiségérzék 13/2

14 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek vizsgázó neve:... Gépészeti rajz olvasása, Ívhegesztés berendezései, eszközei 3 Elemi számolási készség Hegesztési biztonsági ismeretek alkalmazása Összesen 90 Egyéb kompetenciák a Személyes Pontosság 2 Önállóság 1 Térlátás 1 Társas Határozottság 1 Közérthetőség 1 Módszer Gyakorlatias feladatértelmezés 1 Következtetési képesség 1 Rendszerben való gondolkodás 1 Áttekintő képesség 1 Összesen 10 Mindösszesen 100 1/2

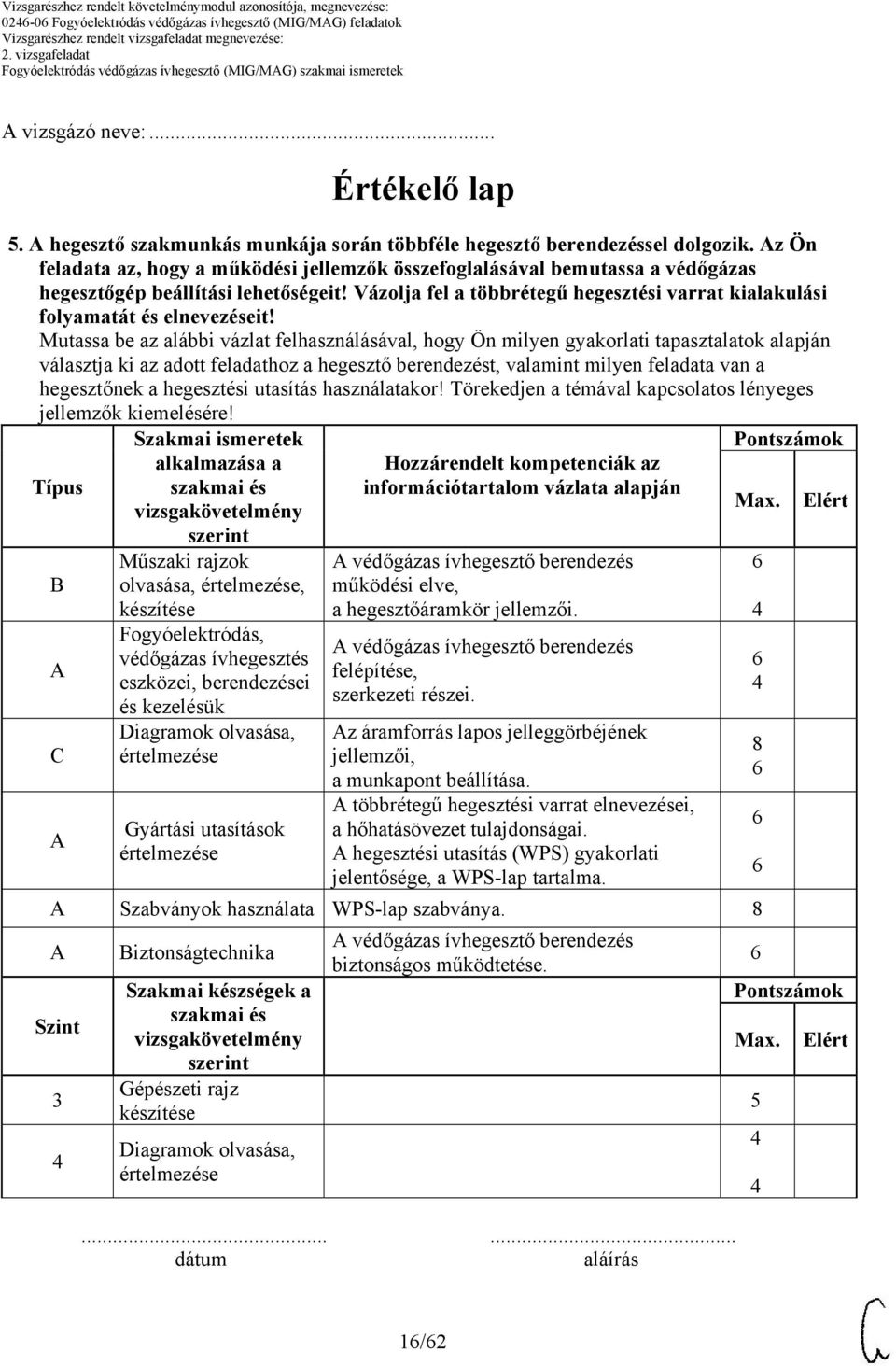

15 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek. hegesztő szakmunkás munkája során többféle hegesztő berendezéssel dolgozik. z Ön feladata az, hogy a működési jellemzők összefoglalásával bemutassa a védőgázas hegesztőgép beállítási lehetőségeit! Vázolja fel a többrétegű hegesztési varrat kialakulási folyamatát és elnevezéseit! Mutassa be az alábbi vázlat felhasználásával, hogy Ön milyen gyakorlati tapasztalatok alapján választja ki az adott feladathoz a hegesztő berendezést, valamint milyen feladata van a hegesztőnek a hegesztési utasítás használatakor! Törekedjen a témával kapcsolatos lényeges jellemzők kiemelésére! Információtartalom vázlata - védőgázas ívhegesztő berendezés felépítése, szerkezeti részei, működési elve, a hegesztőáramkör jellemzői - z áramforrás lapos jelleggörbéjének jellemzői, a munkapont beállítása - többrétegű hegesztési varrat elnevezései, a hőhatásövezet tulajdonságai - hegesztési utasítás (WPS) gyakorlati jelentősége, a WPS-lap tartalma - védőgázas ívhegesztő berendezés biztonságos működtetése 1/2

16 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek vizsgázó neve:... Értékelő lap. hegesztő szakmunkás munkája során többféle hegesztő berendezéssel dolgozik. z Ön feladata az, hogy a működési jellemzők összefoglalásával bemutassa a védőgázas hegesztőgép beállítási lehetőségeit! Vázolja fel a többrétegű hegesztési varrat kialakulási folyamatát és elnevezéseit! Mutassa be az alábbi vázlat felhasználásával, hogy Ön milyen gyakorlati tapasztalatok alapján választja ki az adott feladathoz a hegesztő berendezést, valamint milyen feladata van a hegesztőnek a hegesztési utasítás használatakor! Törekedjen a témával kapcsolatos lényeges jellemzők kiemelésére! Típus B C Szakmai ismeretek alkalmazása a Műszaki rajzok olvasása,, készítése Fogyóelektródás, védőgázas ívhegesztés eszközei, berendezései és kezelésük Diagramok olvasása, Gyártási utasítások Hozzárendelt kompetenciák az információtartalom vázlata alapján védőgázas ívhegesztő berendezés működési elve, a hegesztőáramkör jellemzői. védőgázas ívhegesztő berendezés felépítése, szerkezeti részei. z áramforrás lapos jelleggörbéjének jellemzői, a munkapont beállítása. többrétegű hegesztési varrat elnevezései, a hőhatásövezet tulajdonságai. hegesztési utasítás (WPS) gyakorlati jelentősége, a WPS-lap tartalma. Szabványok használata WPS-lap szabványa. Szint 3 Biztonságtechnika Szakmai készségek a Gépészeti rajz készítése Diagramok olvasása, védőgázas ívhegesztő berendezés biztonságos működtetése. 1/2

17 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek vizsgázó neve:... Hegesztési jelképek Ívhegesztés berendezései, eszközei Hegesztési biztonsági ismeretek alkalmazása Összesen 90 Egyéb kompetenciák a Személyes Pontosság 2 Önállóság 1 Térlátás 1 Társas Határozottság 1 Közérthetőség 1 Módszer Gyakorlatias feladatértelmezés 1 Következtetési képesség 1 Rendszerben való gondolkodás 1 Áttekintő képesség 1 Összesen 10 Mindösszesen /2

18 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek. Hegesztést akkor tudunk végezni, ha a hegesztőív és az áramforrás villamos jellemzői összhangban vannak. Szemléltesse vázlattal, hogyan illeszthető össze a villamos ív és az áramforrás jelleggörbéje, hol van a munkapont! Hogyan tapasztalta meg a gyakorlata során a munkapont elmozdulását? z alábbi vázlat felhasználásával értelmezze az áramforrás és a hegesztőív villamos jellemzőit fogyóelektródás védőgázas ívhegesztésnél és mutassa be a hegesztett kötés ill. a hegesztési varrat fajtáit! Törekedjen a témával kapcsolatos lényeges jellemzők kiemelésére! Információtartalom vázlata - védőgázas ívhegesztő áramforrással szemben támasztott követelmények - védőgázas ívhegesztő áramforrás típusai, főbb technológiai jellemzői - villamos ív keletkezésének folyamata, az egyenáramú hegesztőív jellemzői, az ív statikus jelleggörbéje - villamos ív statikus jelleggörbéjének és az áramforrás jelleggörbéjének kapcsolata, a munkapont és a polaritás fogalma - hegesztett kötés típusai, a hegesztési varrat fajtái és jelölése - védőgázas ívhegesztés egyéni és kollektív védőfelszerelései 1/2

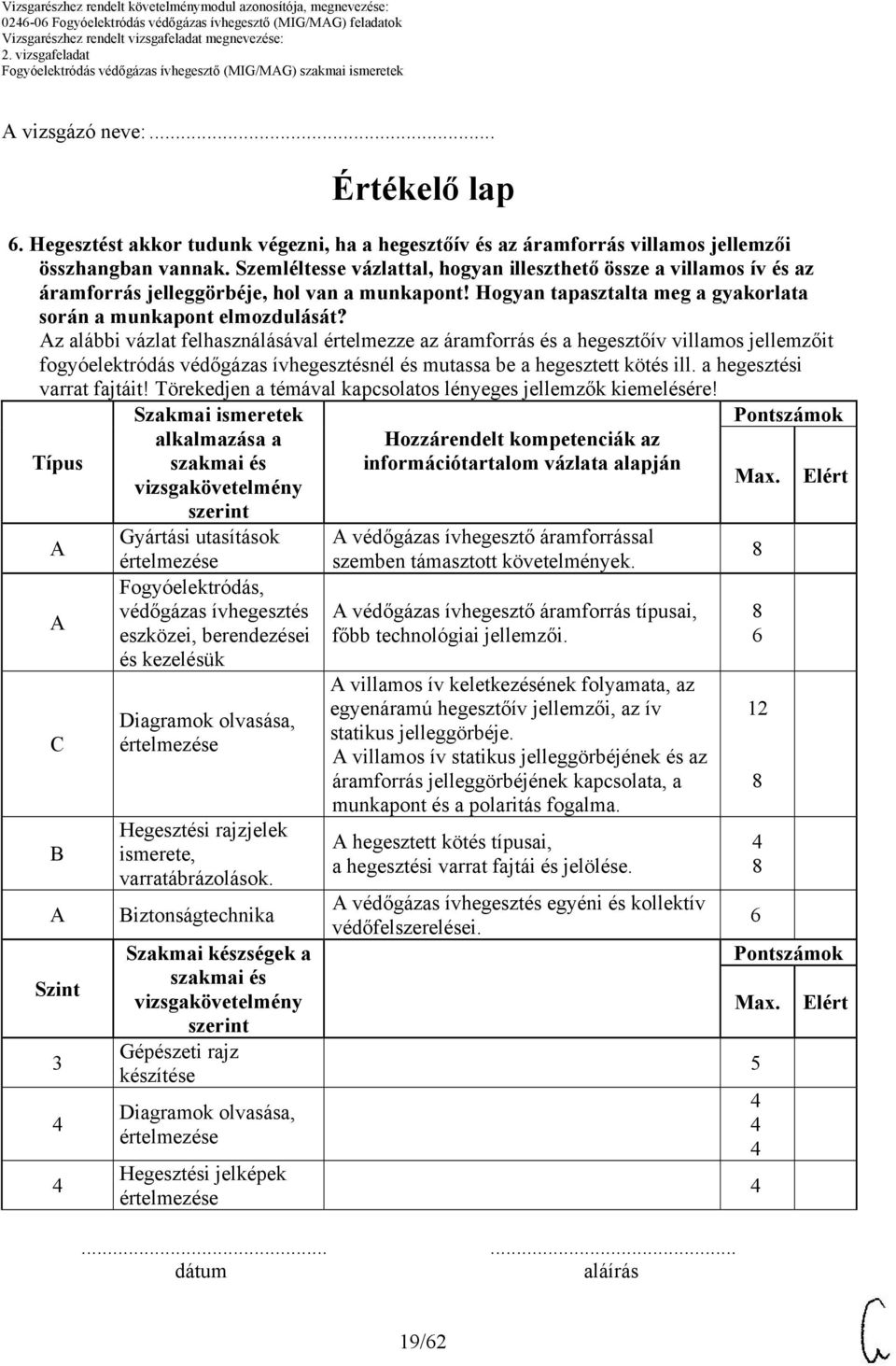

19 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek vizsgázó neve:... Értékelő lap. Hegesztést akkor tudunk végezni, ha a hegesztőív és az áramforrás villamos jellemzői összhangban vannak. Szemléltesse vázlattal, hogyan illeszthető össze a villamos ív és az áramforrás jelleggörbéje, hol van a munkapont! Hogyan tapasztalta meg a gyakorlata során a munkapont elmozdulását? z alábbi vázlat felhasználásával értelmezze az áramforrás és a hegesztőív villamos jellemzőit fogyóelektródás védőgázas ívhegesztésnél és mutassa be a hegesztett kötés ill. a hegesztési varrat fajtáit! Törekedjen a témával kapcsolatos lényeges jellemzők kiemelésére! Típus C B Szint 3 Szakmai ismeretek alkalmazása a Gyártási utasítások Fogyóelektródás, védőgázas ívhegesztés eszközei, berendezései és kezelésük Diagramok olvasása, Hegesztési rajzjelek ismerete, varratábrázolások. Biztonságtechnika Szakmai készségek a Gépészeti rajz készítése Diagramok olvasása, Hegesztési jelképek Hozzárendelt kompetenciák az információtartalom vázlata alapján védőgázas ívhegesztő áramforrással szemben támasztott követelmények. védőgázas ívhegesztő áramforrás típusai, főbb technológiai jellemzői. villamos ív keletkezésének folyamata, az egyenáramú hegesztőív jellemzői, az ív statikus jelleggörbéje. villamos ív statikus jelleggörbéjének és az áramforrás jelleggörbéjének kapcsolata, a munkapont és a polaritás fogalma. hegesztett kötés típusai, a hegesztési varrat fajtái és jelölése. védőgázas ívhegesztés egyéni és kollektív védőfelszerelései /2

20 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek vizsgázó neve:... Ívhegesztés berendezései, eszközei Hegesztési biztonsági ismeretek alkalmazása Összesen 90 Egyéb kompetenciák a Személyes Pontosság 2 Önállóság 1 Térlátás 1 Társas Határozottság 1 Közérthetőség 1 Módszer Gyakorlatias feladatértelmezés 1 Következtetési képesség 1 Rendszerben való gondolkodás 1 Áttekintő képesség 1 Összesen 10 Mindösszesen /2

21 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek 7. hegesztő berendezések legfőbb műszaki paramétereit a hegesztőgépen elhelyezett adattábla tartalmazza. Melyik adatokat nézné meg Ön az adattáblán, ha egy fogyóelektródás védőgázas ívhegesztő berendezést szeretne vásárolni? z alábbi vázlat felhasználásával értelmezze az adattábla jelöléseit, a bekapcsolási időt és foglalja össze a fogyóelektródás védőgázas ívhegesztés hibalehetőségeit valamint a hibajavítás módjait! Törekedjen a témával kapcsolatos lényeges jellemzők kiemelésére! Információtartalom vázlata - védőgázas ívhegesztő berendezés adattábláján szereplő adatok felsorolása - z áramforrás jelleggörbéjének, a hegesztési eljárásnak, az áramforrás típusának jelei az adattáblán - bekapcsolási idő fogalma és - védőgázas ívhegesztésnél előforduló legveszélyesebb varrathibák okai, a hibák kijavításának módjai - védőgázas ívhegesztő berendezés napi karbantartási feladatai 21/2

22 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek vizsgázó neve:... Értékelő lap 7. hegesztő berendezések legfőbb műszaki paramétereit a hegesztőgépen elhelyezett adattábla tartalmazza. Melyik adatokat nézné meg Ön az adattáblán, ha egy fogyóelektródás védőgázas ívhegesztő berendezést szeretne vásárolni? z alábbi vázlat felhasználásával értelmezze az adattábla jelöléseit, a bekapcsolási időt és foglalja össze a fogyóelektródás védőgázas ívhegesztés hibalehetőségeit valamint a hibajavítás módjait! Törekedjen a témával kapcsolatos lényeges jellemzők kiemelésére! Típus C B Szint 3 3 Szakmai ismeretek alkalmazása a Fogyóelektródás, védőgázas ívhegesztés eszközei, berendezései és kezelésük Diagramok, adatok olvasása, Gyártási utasítások kötések hibáinak, eltéréseinek felismerése, vizsgálata Hibajavítások végzése Biztonságtechnika Szakmai készségek a Gépészeti rajz készítése Elemi számolási készség Hegesztési jelképek Ívhegesztés berendezései, eszközei Hozzárendelt kompetenciák az információtartalom vázlata alapján védőgázas ívhegesztő berendezés adattábláján szereplő adatok felsorolása. z áramforrás jelleggörbéjének, a hegesztési eljárásnak, az áramforrás típusának jelei az adattáblán. bekapcsolási idő fogalma és. védőgázas ívhegesztésnél előforduló legveszélyesebb varrathibák okai. védőgázas ívhegesztésnél előforduló legveszélyesebb varrathibák kijavításának módjai. védőgázas ívhegesztő berendezés napi karbantartási feladatai /2

23 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek vizsgázó neve:... Mennyiségérzék Hegesztési biztonsági ismeretek alkalmazása Összesen 90 Egyéb kompetenciák a Személyes Pontosság 2 Önállóság 1 Térlátás 1 Társas Határozottság 1 Közérthetőség 1 Módszer Gyakorlatias feladatértelmezés 1 Következtetési képesség 1 Rendszerben való gondolkodás 1 Áttekintő képesség 1 Összesen 10 Mindösszesen /2

24 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek. hegesztő szakember nagy gondot fordít a munkáját megkönnyítő kézi egységek jóságára. Ön azt a feladatot kapta, hogy vásároljon hegesztőpisztolyt és kábelköteget egy fogyóelektródás védőgázas ívhegesztő berendezéshez! Milyen műszaki és ergonómiai szempontokat venne figyelembe azok kiválasztásakor? z alábbi vázlat felhasználásával foglalja össze a gyakorlati tapasztalatok alapján a hegesztőpisztoly és a kábelköteg alkalmazási feltételeit, valamint ismertesse varratoknál szemrevételezéssel megállapítható hibatípusokat! Törekedjen a témával kapcsolatos lényeges jellemzők kiemelésére! Információtartalom vázlata - huzalelőtoló feladata, működési elve, típusai - hegesztőpisztoly feladatai, felépítése, működése, szerelhető alkatrészei - kábelköteg felépítése, csatlakozásai, hibalehetősége - Tompavarratnál és sarokvarratnál szemrevételezéssel megállapítható hibatípusok és azok elkerülése - hegesztő feladata a fogyóelektródás védőgázas ívhegesztő berendezés szerkezeti részeinek meghibásodásakor 2/2

25 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek vizsgázó neve:... Értékelő lap. hegesztő szakember nagy gondot fordít a munkáját megkönnyítő kézi egységek jóságára. Ön azt a feladatot kapta, hogy vásároljon hegesztőpisztolyt és kábelköteget egy fogyóelektródás védőgázas ívhegesztő berendezéshez! Milyen műszaki és ergonómiai szempontokat venne figyelembe azok kiválasztásakor? z alábbi vázlat felhasználásával foglalja össze a gyakorlati tapasztalatok alapján a hegesztőpisztoly és a kábelköteg alkalmazási feltételeit, valamint ismertesse varratoknál szemrevételezéssel megállapítható hibatípusokat! Törekedjen a témával kapcsolatos lényeges jellemzők kiemelésére! Típus B Szint 3 Szakmai ismeretek alkalmazása a Fogyóelektródás, védőgázas ívhegesztés eszközei, berendezései és kezelésük Műszaki rajzok olvasása,, készítése Szabványok használata kötések hibáinak, eltéréseinek felismerése, vizsgálata Biztonságtechnika Szakmai készségek a Gépészeti rajz készítése Hegesztési jelképek Ívhegesztés berendezései, eszközei Hozzárendelt kompetenciák az információtartalom vázlata alapján huzalelőtoló feladata, működési elve típusai. hegesztőpisztoly feladatai, működése, alkatrészei. kábelköteg csatlakozásai, hibalehetősége. huzalelőtoló, a hegesztőpisztoly és a kábelköteg felépítése. huzalelőtoló, a hegesztőpisztoly és a kábelköteg szabványos cserélhető elemei. Tompavarratnál és sarokvarratnál szemrevételezéssel megállapítható hibatípusok és azok elkerülése. hegesztő feladata a fogyóelektródás védőgázas ívhegesztő berendezés szerkezeti részeinek meghibásodásakor /2

26 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek vizsgázó neve:... Állapotjelző mérőeszközök Hegesztési biztonsági ismeretek alkalmazása Összesen 90 Egyéb kompetenciák a Személyes Pontosság 2 Önállóság 1 Térlátás 1 Társas Határozottság 1 Közérthetőség 1 Módszer Gyakorlatias feladatértelmezés 1 Következtetési képesség 1 Rendszerben való gondolkodás 1 Áttekintő képesség 1 Összesen 10 Mindösszesen 100 2/2

27 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek 9. hegesztés megfelelő előkészítése nagyban befolyásolja a hegesztési varrat minőségét. Gyakorlati tapasztalatai alapján ismertesse, hogy milyen nehézséget okoz a nem megfelelő élkialakítás, a szennyezett felület, a nem megfelelő síkba-állítás, és milyen hatással vannak ezek a hibák a roncsolásos varratvizsgálatokkal meghatározandó mechanikai jellemzőkre! z alábbi vázlat felhasználásával foglalja össze a fogyóelektródás védőgázas ívhegesztés előkészítő feladatait és a roncsolásos varratvizsgálati módszereket! Törekedjen a témával kapcsolatos lényeges jellemzők kiemelésére! Információtartalom vázlata - z élkialakítással és az illesztéssel összefüggő fogalmak, az adatok megadása a a hegesztési utasításban (a WPS-lapon) - z élkialakítás mechanikus és termikus módszerei, eszközei - hegesztendő felület tisztításának és síkba-állításának előírásai, módszerei - Hegesztési varratok roncsolásos vizsgálatai - munkadarab előkészítéséhez használt eszközök karbantartása 27/2

28 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek vizsgázó neve:... Értékelő lap 9. hegesztés megfelelő előkészítése nagyban befolyásolja a hegesztési varrat minőségét. Gyakorlati tapasztalatai alapján ismertesse, hogy milyen nehézséget okoz a nem megfelelő élkialakítás, a szennyezett felület, a nem megfelelő síkba-állítás, és milyen hatással vannak ezek a hibák a roncsolásos varratvizsgálatokkal meghatározandó mechanikai jellemzőkre! z alábbi vázlat felhasználásával foglalja össze a fogyóelektródás védőgázas ívhegesztés előkészítő feladatait és a roncsolásos varratvizsgálati módszereket! Törekedjen a témával kapcsolatos lényeges jellemzők kiemelésére! Típus B D Szint 3 3 Szakmai ismeretek alkalmazása a Fogyóelektródás, védőgázas ívhegesztés anyagainak előkészítése hegesztéshez Gyártási utasítások Eszközök, szerszámok, gépek, berendezések nyagvizsgálatok ismerete Biztonságtechnika Szakmai készségek a Gépészeti rajz készítése Hegesztési jelképek Ívhegesztés berendezései, eszközei Elemi számolási készség Hozzárendelt kompetenciák az információtartalom vázlata alapján z élkialakítással és az illesztéssel összefüggő fogalmak és módszerek. hegesztendő felület tisztításának és síkbaállításának előírásai, módszerei. z élkialakítás és az illesztés adatainak megadása a WPS-lapon. z élkialakítás mechanikus és termikus eszközei, a síkba-állítás és az illesztés eszközei. Hegesztési varratok roncsolásos vizsgálatai. munkadarab előkészítéséhez használt eszközök karbantartása /2

29 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek vizsgázó neve:... Hegesztési biztonsági ismeretek alkalmazása Összesen 90 Egyéb kompetenciák a Személyes Pontosság 2 Önállóság 1 Térlátás 1 Társas Határozottság 1 Közérthetőség 1 Módszer Gyakorlatias feladatértelmezés 1 Következtetési képesség 1 Rendszerben való gondolkodás 1 Áttekintő képesség 1 Összesen 10 Mindösszesen /2

30 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek 10. hegesztendő munkadarabok megfelelő összeállítása és rögzítése a szerkezet helyes méreteinek biztosítása érdekében nagy jelentőséggel bír. Ennek figyelembevételével tervezze meg vékony és vastag lemez, valamint kis átmérőjű és nagy átmérőjű cső munkadarab fűzését! z alábbi vázlat felhasználásával határozza meg a munkadarabok fűzésének technológiai adatait és ismertesse a jól hegeszthető szerkezeti acél öt fő elemét! Készítsen elvi szabadkézi vázlatokat! Törekedjen a témával kapcsolatos lényeges jellemzők kiemelésére! Információtartalom vázlata - z illesztési hézag beállítása, annak méretei, eszközei - Fűzővarratok méretei (hossza, vastagsága, egymástól való távolsága), elhelyezésének általános szabályai - z illesztés és a fűzés megadása a hegesztési utasításban (a WPS-lapon) - Fűzővarratok elhelyezése lemezen és csövön - z ötvözetlen szerkezeti acélban lévő kísérő elemek szerepe és hatása - Tűzveszélyes helyen végzett hegesztés biztonsági előírásai 30/2

31 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek Vizsgázó neve:.. Értékelő lap 10. hegesztendő munkadarabok megfelelő összeállítása és rögzítése a szerkezet helyes méreteinek biztosítása érdekében nagy jelentőséggel bír. Ennek figyelembevételével tervezze meg vékony és vastag lemez, valamint kis átmérőjű és nagy átmérőjű cső munkadarab fűzését! z alábbi vázlat felhasználásával határozza meg a munkadarabok fűzésének technológiai adatait és ismertesse a jól hegeszthető szerkezeti acél öt fő elemét! Készítsen elvi szabadkézi vázlatokat! Törekedjen a témával kapcsolatos lényeges jellemzők kiemelésére! Típus B C B Szint 3 Szakmai ismeretek alkalmazása a Fogyóelektródás, védőgázas ívhegesztés anyagainak előkészítése hegesztéshez Eszközök, szerszámok, gépek, berendezések Gyártási utasítások Ötvözőanyagok hatása a hegeszthetőségre Műszaki rajzok olvasása, készítése Biztonságtechnika Szakmai készségek a Gépészeti rajz készítése Hegesztési jelképek Hozzárendelt kompetenciák az információtartalom vázlata alapján z illesztési hézag beállítása, annak méretei. Fűzővarratok méretei (hossza, vastagsága, egymástól való távolsága), elhelyezésének általános szabályai. z illesztési hézag beállításának eszközei. z illesztés és a fűzés megadása a hegesztési utasításban (a WPS-lapon). z ötvözetlen szerkezeti acélban lévő kísérő elemek szerepe és hatása. Fűzővarratok elhelyezése lemezek és csövek esetén. Tűzveszélyes helyen végzett hegesztés biztonsági előírásai. Mennyiségérzék Ívhegesztés berendezései, eszközei /2

32 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek vizsgázó neve:... 3 Elemi számolási készség Hegesztési biztonsági ismeretek alkalmazása Összesen 90 Egyéb kompetenciák a Személyes Pontosság 2 Önállóság 1 Térlátás 1 Társas Határozottság 1 Közérthetőség 1 Módszer Gyakorlatias feladatértelmezés 1 Következtetési képesség 1 Rendszerben való gondolkodás 1 Áttekintő képesség 1 Összesen 10 Mindösszesen /2

33 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek 11. hegesztés egy melegüzemi technológia, ahol a hegesztési varrat kialakulását a hőbevitellel szabályozhatjuk, de az acél összetétele jelentős befolyásoló tényező. Szemléltesse a varratképzés folyamatát fogyóelektródás védőgázas ívhegesztő eljárással történő hegesztésnél az alábbi vázlat felhasználásával! Ismertesse a karbontartalom jelentőségét acélok hegesztésekor és az élfelület lángvágással való kialakításakor keletkező hibákat! Törekedjen a témával kapcsolatos lényeges jellemzők kiemelésére! Információtartalom vázlata - fogyóelektródás védőgázas ívhegesztés ömlesztő folyamata, a varrat kialakulása, cseppátmeneti formák - mágneses fúvóhatás jelensége, csökkentési módjai - karbontartalom hatása acélok mechanikai tulajdonságaira és hegeszthetőségére - karbonegyenérték fogalma, meghatározása - Lánggal vágott hegesztési élfelület hibái, azok elkerülése - Szűk, zárt térben végzett hegesztés biztonsági előírásai 33/2

34 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek vizsgázó neve:... Értékelő lap 11. hegesztés egy melegüzemi technológia, ahol a hegesztési varrat kialakulását a hőbevitellel szabályozhatjuk, de az acél összetétele jelentős befolyásoló tényező. Szemléltesse a varratképzés folyamatát fogyóelektródás védőgázas ívhegesztő eljárással történő hegesztésnél az alábbi vázlat felhasználásával! Ismertesse a karbontartalom jelentőségét acélok hegesztésekor és az élfelület lángvágással való kialakításakor keletkező hibákat! Törekedjen a témával kapcsolatos lényeges jellemzők kiemelésére! Típus B C C Szint 3 Szakmai ismeretek alkalmazása a Műszaki rajzok olvasása, készítése Diagramok olvasása, Gyártási utasítások Ötvözőanyagok hatása a hegeszthetőségre kötések hibáinak, eltéréseinek felismerése, vizsgálata Biztonságtechnika Szakmai készségek a Gépészeti rajz készítése Diagramok olvasása, Hegesztési jelképek Hozzárendelt kompetenciák az információtartalom vázlata alapján fogyóelektródás védőgázas ívhegesztés ömlesztő folyamata, a varrat kialakulása. fogyóelektródás védőgázas ívhegesztés cseppátmeneti formái. mágneses fúvóhatás jelensége, csökkentési módjai. karbontartalom hatása acélok mechanikai tulajdonságaira és hegeszthetőségére. karbonegyenérték fogalma, meghatározása Lánggal vágott hegesztési élfelület hibái, azok elkerülése. Szűk, zárt térben végzett hegesztés biztonsági előírásai /2

35 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek vizsgázó neve:... Mennyiségérzék Hegesztési biztonsági ismeretek alkalmazása Összesen 90 Egyéb kompetenciák a Személyes Pontosság 2 Önállóság 1 Térlátás 1 Társas Határozottság 1 Közérthetőség 1 Módszer Gyakorlatias feladatértelmezés 1 Következtetési képesség 1 Rendszerben való gondolkodás 1 Áttekintő képesség 1 Összesen 10 Mindösszesen 100 3/2

36 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek 12. hegesztési technológia helyes munkarendi adatainak betartása biztosítja a megfelelő minőségű hegesztési varrat elkészítését. Gyakorlati tapasztalatai alapján ismertesse, hogyan kell meghatározni fogyóelektródás védőgázas ívhegesztéskor a hegesztési fő paramétereket és hogyan kell azonosítani a hegesztési helyzeteket! z alábbi vázlat felhasználásával jellemezze a hegesztési fő paramétereket valamint azonosítsa be tompavarrat és sarokvarrat esetén a hegesztési helyzeteket! Készítsen elvi szabadkézi vázlatokat! Törekedjen a témával kapcsolatos lényeges jellemzők kiemelésére! Információtartalom vázlata - hegesztési munkarendet meghatározó technológiai adatok - MIG/MG hegesztés fő paramétereinek (feszültség, áramerősség, huzalelőtolási sebesség, hegesztési sebesség, védőgázfogyasztás, stb.) meghatározása - technológiai paraméterek megadása a hegesztési utasításban (a WPS-lapon) - hegesztési helyzetek vázlata tompavarrat és sarokvarrat esetén - hegesztési helyzetek szabványos nemzetközi jelölése - Áramütés elleni védelem hegesztéskor 3/2

37 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek vizsgázó neve:... Értékelő lap 12. hegesztési technológia helyes munkarendi adatainak betartása biztosítja a megfelelő minőségű hegesztési varrat elkészítését. Gyakorlati tapasztalatai alapján ismertesse, hogyan kell meghatározni fogyóelektródás védőgázas ívhegesztéskor a hegesztési fő paramétereket és hogyan kell azonosítani a hegesztési helyzeteket! z alábbi vázlat felhasználásával jellemezze a hegesztési fő paramétereket valamint azonosítsa be tompavarrat és sarokvarrat esetén a hegesztési helyzeteket! Készítsen elvi szabadkézi vázlatokat! Törekedjen a témával kapcsolatos lényeges jellemzők kiemelésére! Típus B Szakmai ismeretek alkalmazása a Fogyóelektródás, védőgázas ívhegesztés végrehajtása Gyártási utasítások Hegesztési rajzjelek ismerete, varratábrázolások Szabványok használata Hozzárendelt kompetenciák az információtartalom vázlata alapján hegesztési munkarendet meghatározó technológiai adatok. MIG/MG hegesztés fő paramétereinek (feszültség, áramerősség, huzalelőtolási sebesség, hegesztési sebesség, védőgázfogyasztás, stb.) meghatározása. technológiai paraméterek megadása a hegesztési utasításban (a WPS-lapon). hegesztési helyzetek vázlata tompa és sarokvarrat esetén. hegesztési helyzetek szabványos nemzetközi jelölése. Biztonságtechnika Áramütés elleni védelem hegesztéskor Szint 3 3 Szakmai készségek a Gépészeti rajz készítése Hegesztési jelképek Elemi számolási készség /2

38 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek vizsgázó neve:... Mennyiségérzék Hegesztési biztonsági ismeretek alkalmazása Összesen 90 Egyéb kompetenciák a Személyes Pontosság 2 Önállóság 1 Térlátás 1 Társas Határozottság 1 Közérthetőség 1 Módszer Gyakorlatias feladatértelmezés 1 Következtetési képesség 1 Rendszerben való gondolkodás 1 Áttekintő képesség 1 Összesen 10 Mindösszesen 100 3/2

39 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek 13. Fogyóelektródás védőgázas ívhegesztéssel széles áramtartományban lehet hegeszteni, melynek során a fémátvitel különböző formáit tapasztalhatjuk meg. Önnek az a feladata, hogy gyakorlati tapasztalata alapján értelmezze a rövidzárlatos fémátvitel folyamatát! z alábbi vázlat felhasználásával jellemezze rövidzárlatos fémátvitelt fogyóelektródás ívhegesztésnél és beszéljen a melegszilárd ill. ausztenites korrózióálló acél gyakorlati alkalmazásáról! Törekedjen a témával kapcsolatos lényeges jellemzők kiemelésére! Információtartalom vázlata - fogyóelektródás ívhegesztés rövidzárlatos fémátvitelének beállítási tartománya - rövidzárlatos fémátvitel hegesztési munkarendjét meghatározó adatok - Lemezen P és PF helyzetben tompavarrat készítése esetén a pisztoly tartása - z ötvözött minőségi acélban lévő ötvözőelemek szerepe, a hegeszthető melegszilárd és erősen ötvözött acélok felhasználási területe - biztonságos munkavégzés feltételeinek megteremtése a HBSZ alapján 39/2

40 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek vizsgázó neve:... Értékelő lap 13. Fogyóelektródás védőgázas ívhegesztéssel széles áramtartományban lehet hegeszteni, melynek során a fémátvitel különböző formáit tapasztalhatjuk meg. Önnek az a feladata, hogy gyakorlati tapasztalata alapján értelmezze a rövidzárlatos fémátvitel folyamatát! z alábbi vázlat felhasználásával jellemezze rövidzárlatos fémátvitelt fogyóelektródás ívhegesztésnél és beszéljen a melegszilárd ill. ausztenites korrózióálló acél gyakorlati alkalmazásáról! Törekedjen a témával kapcsolatos lényeges jellemzők kiemelésére! Típus B C Szint 3 3 Szakmai ismeretek alkalmazása a Fogyóelektródás, védőgázas ívhegesztés végrehajtása Gyártási utasítások Hegesztési rajzjelek ismerete, varratábrázolások Ötvözőanyagok hatása a hegeszthetőségre Szabványok használata Biztonságtechnika Szakmai készségek a Gépészeti rajz készítése Hegesztési jelképek Elemi számolási készség Hozzárendelt kompetenciák az információtartalom vázlata alapján fogyóelektródás ívhegesztés rövidzárlatos fémátvitelének beállítási tartománya. rövidzárlatos fémátvitel hegesztési munkarendjét meghatározó adatok. Lemezen P és PF helyzetben tompavarrat készítése esetén a pisztoly tartása. z ötvözött minőségi acélban lévő ötvözőelemek szerepe, a hegeszthető melegszilárd és erősen ötvözött acélok felhasználási területe. Hegesztési Biztonsági Szabályzat használata. biztonságos munkavégzés feltételeinek megteremtése a HBSZ alapján /2

41 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek vizsgázó neve:... Mennyiségérzék Hegesztési biztonsági ismeretek alkalmazása Összesen 90 Egyéb kompetenciák a Személyes Pontosság 2 Önállóság 1 Térlátás 1 Társas Határozottság 1 Közérthetőség 1 Módszer Gyakorlatias feladatértelmezés 1 Következtetési képesség 1 Rendszerben való gondolkodás 1 Áttekintő képesség 1 Összesen 10 Mindösszesen 100 1/2

42 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek 1. Ön azt a feladatot kapta, hogy egy 1 mm vastag lemezen P és PF helyzetben tompavarratot készítsen fogyóelektródás védőgázas ívhegesztéssel. Mutassa be a hegesztés menetét a kezdéstől a befejezésig és térjen ki a permetes fémátvitel jellemzőire, valamint a hőbevitel jelentőségére is! z alábbi vázlat felhasználásával részletezze a hegesztés végrehajtásának lépéseit, és ismertesse az acélok hegesztés szempontjából fontos kémiai és hőfizikai tulajdonságait! Készítsen elvi szabadkézi vázlatokat! Törekedjen a témával kapcsolatos lényeges jellemzők kiemelésére! Információtartalom vázlata - fogyóelektródás ívhegesztés permetes fémátvitelének beállítási tartománya - permetes fémátvitel hegesztési munkarendjét meghatározó adatok - Lemezen P és PF helyzetben többsoros tompavarrat készítése esetén a varratsorok és varratrétegek kialakítása, az ívelések formája - z acélok hegesztés szempontjából fontos hőfizikai és kémiai tulajdonságai - fajlagos hőbevitel fogalma, meghatározása - Fogyóelektródás hegesztési munkahely kialakítása a HBSZ 2/2

43 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek vizsgázó neve:... Értékelő lap 1. Ön azt a feladatot kapta, hogy egy 1 mm vastag lemezen P és PF helyzetben tompavarratot készítsen fogyóelektródás védőgázas ívhegesztéssel. Mutassa be a hegesztés menetét a kezdéstől a befejezésig és térjen ki a permetes fémátvitel jellemzőire, valamint a hőbevitel jelentőségére is! z alábbi vázlat felhasználásával részletezze a hegesztés végrehajtásának lépéseit, és ismertesse az acélok hegesztés szempontjából fontos kémiai és hőfizikai tulajdonságait! Készítsen elvi szabadkézi vázlatokat! Törekedjen a témával kapcsolatos lényeges jellemzők kiemelésére! Típus B C Szint 3 Szakmai ismeretek alkalmazása a Fogyóelektródás, védőgázas ívhegesztés végrehajtása Gyártási utasítások Hegesztési rajzjelek ismerete, varratábrázolások Ötvözőanyagok hatása a hegeszthetőségre Szabványok használata Biztonságtechnika Szakmai készségek a Gépészeti rajz készítése Hegesztési jelképek Hozzárendelt kompetenciák az információtartalom vázlata alapján fogyóelektródás ívhegesztés permetes fémátvitelének beállítási tartománya. permetes fémátvitel hegesztési munkarendjét meghatározó adatok. fajlagos hőbevitel fogalma, meghatározása. Lemezen P és PF helyzetben többsoros tompavarrat készítése esetén a varratsorok és varratrétegek kialakítása, az ívelések formája. z acélok hegesztés szempontjából fontos hőfizikai és kémiai tulajdonságai. Hegesztési Biztonsági Szabályzat használata. Fogyóelektródás hegesztési munkahely kialakítása a HBSZ /2

44 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek vizsgázó neve:... 3 Elemi számolási készség Mennyiségérzék Hegesztési biztonsági ismeretek alkalmazása Összesen 90 Egyéb kompetenciák a Személyes Pontosság 2 Önállóság 1 Térlátás 1 Társas Határozottság 1 Közérthetőség 1 Módszer Gyakorlatias feladatértelmezés 1 Következtetési képesség 1 Rendszerben való gondolkodás 1 Áttekintő képesség 1 Összesen 10 Mindösszesen 100 /2

45 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek 1. Ön azt a feladatot kapta, hogy 10 mm vastag lemezen PB és PF helyzetű sarokvarratot készítsen fogyóelektródás védőgázas ívhegesztéssel. Gyakorlati tapasztalatai alapján mutassa be, hogyan változik a sarokvarrat alakja a fő paraméterek változtatásával, és hogyan kell a technológiai adatokat megadni a hegesztési utasításban! z alábbi vázlat felhasználásával ismertesse a WPS-lap adatait lemez munkadarab fogyóelektródás védőgázas ívhegesztésekor és a hegesztési rajzokon található varrat-rajzjelek használatát! Készítsen elvi szabadkézi vázlatokat! Törekedjen a témával kapcsolatos lényeges jellemzők kiemelésére! Információtartalom vázlata - hegesztési utasításban (a WPS-lapon) található főbb technológiai adatok - z áramerősség, a feszültség, a hegesztési sebesség és a védőgáz hatása a sarokvarrat alakjára fogyóelektródás védőgázas ívhegesztéskor - Sarokvarrat vázlata PB és PF helyzetben történő hegesztés esetén - Hegesztési varratok megadása szabványos rajzjelekkel - Fokozottan veszélyes munkahelyeken végzett hegesztés biztonsági előírásai /2

46 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek vizsgázó neve:... Értékelő lap 1. Ön azt a feladatot kapta, hogy 10 mm vastag lemezen PB és PF helyzetű sarokvarratot készítsen fogyóelektródás védőgázas ívhegesztéssel. Gyakorlati tapasztalatai alapján mutassa be, hogyan változik a sarokvarrat alakja a fő paraméterek változtatásával, és hogyan kell a technológiai adatokat megadni a hegesztési utasításban! z alábbi vázlat felhasználásával ismertesse a WPS-lap adatait lemez munkadarab fogyóelektródás védőgázas ívhegesztésekor és a hegesztési rajzokon található varrat-rajzjelek használatát! Készítsen elvi szabadkézi vázlatokat! Törekedjen a témával kapcsolatos lényeges jellemzők kiemelésére! Típus B Szint 3 Szakmai ismeretek alkalmazása a Gyártási utasítások Fogyóelektródás, védőgázas ívhegesztés végrehajtása Hegesztési rajzjelek ismerete, varratábrázolások Szabványok használata Biztonságtechnika Szakmai készségek a Gépészeti rajz készítése Hozzárendelt kompetenciák az információtartalom vázlata alapján hegesztési utasításban (a WPS-lapon) található főbb technológiai adatok. z áramerősség, a feszültség, a hegesztési sebesség és a védőgáz hatása a sarokvarrat alakjára fogyóelektródás védőgázas ívhegesztéskor. Sarokvarrat vázlata PB és PF helyzetben történő hegesztés esetén. Hegesztési varratok megadása szabványos rajzjelekkel. Fokozottan veszélyes munkahelyeken végzett hegesztés biztonsági előírásai. Hegesztési jelképek Mennyiségérzék /2

47 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek vizsgázó neve:... Hegesztési biztonsági ismeretek alkalmazása Összesen 90 Egyéb kompetenciák a Személyes Pontosság 2 Önállóság 1 Térlátás 1 Társas Határozottság 1 Közérthetőség 1 Módszer Gyakorlatias feladatértelmezés 1 Következtetési képesség 1 Rendszerben való gondolkodás 1 Áttekintő képesség 1 Összesen 10 Mindösszesen 100 7/2

48 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek 1. Ön azt a feladatot kapta, hogy egy 19x10 mm-es rögzített, vízszintes tengelyű csövön tompavarratot készítsen fogyóelektródás védőgázas ívhegesztéssel. Gyakorlati tapasztalatai alapján mutassa be, hogyan változik a tompavarrat alakja a fő paraméterek változtatásával, és hogyan alakulhat ki a gyökhiba! z alábbi vázlat felhasználásával ismertesse a WPS-lap adatait cső munkadarab fogyóelektródás védőgázas ívhegesztésekor és a gyökhiba keletkezésének elkerülését! Készítsen elvi szabadkézi vázlatokat! Törekedjen a témával kapcsolatos lényeges jellemzők kiemelésére! Információtartalom vázlata - hegesztési utasításban (a WPS-lapon) található főbb technológiai adatok - Rögzített, vízszintes tengelyű cső tompakötésének előkészítési és hegesztési vázlata - z áramerősség, a feszültség, a hegesztési sebesség és a védőgáz hatása a tompavarrat alakjára fogyóelektródás védőgázas ívhegesztéskor - Gyökhiba keletkezésének okai és elkerülésük - Védekezés a fröcskölés, a gáz- és füstképződés ellen védőgázas hegesztéskor /2

49 02-0 Fogyóelektródás védőgázas ívhegesztő (MIG/MG) feladatok Fogyóelektródás védőgázas ívhegesztő (MIG/MG) szakmai ismeretek vizsgázó neve:... Értékelő lap 1. Ön azt a feladatot kapta, hogy egy 19x10 mm.-es rögzített, vízszintes tengelyű csövön tompavarratot készítsen fogyóelektródás védőgázas ívhegesztéssel. Gyakorlati tapasztalatai alapján mutassa be, hogyan változik a tompavarrat alakja a fő paraméterek változtatásával, és hogyan alakulhat ki a gyökhiba! z alábbi vázlat felhasználásával ismertesse a WPS-lap adatait cső munkadarab fogyóelektródás védőgázas ívhegesztésekor és a gyökhiba keletkezésének elkerülését! Készítsen elvi szabadkézi vázlatokat! Törekedjen a témával kapcsolatos lényeges jellemzők kiemelésére! Típus B Szakmai ismeretek alkalmazása a Gyártási utasítások Hegesztési rajzjelek ismerete, varratábrázolások Fogyóelektródás, védőgázas ívhegesztés végrehajtása kötések hibáinak, eltéréseinek felismerése, vizsgálata Hozzárendelt kompetenciák az információtartalom vázlata alapján hegesztési utasításban (a WPS-lapon) található főbb technológiai adatok. Rögzített, vízszintes tengelyű cső tompakötésének előkészítési és hegesztési vázlata. z áramerősség, a feszültség,a hegesztési sebesség és a védőgáz hatása a tompavarrat alakjára fogyóelektródás védőgázas ívhegesztéskor. Gyökhiba keletkezésének okai és elkerülésük. Szabványok használata WPS-lap adatainak megadása Szint 3 Biztonságtechnika Szakmai készségek a Gépészeti rajz készítése Hegesztési jelképek Védekezés a fröcskölés, a gáz- és füstképződés ellen védőgázas hegesztéskor. 9/2
