1 A 10/2007 (II. 27.) SzMM rendelettel módosított 1/2006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés, szakképesítés-elágazás, rész-szakképesítés, szakképesítés-ráépülés azonosító száma és megnevezése, valamint a kapcsolódó szakképesítés megnevezése: Hegesztő Hegesztő

2 1. feladat Összesen: 8 pont Válassza külön az alább felsorolt hegesztőeljárások közül az ömlesztő és a sajtoló hegesztéseket, az ömlesztő hegesztő eljárások elé írja oda azok szabványos jelölését! ponthegesztés, zömítő tompahegesztés, kézi ívhegesztés bevont elektródával, gázhegesztés, volfrámelektródás védőgázas ívhegesztés, dörzshegesztés, villamos salakhegesztés, fogyóelektródás aktív védőgázas ívhegesztés Jelölés Ömlesztő hegesztőeljárások Sajtoló hegesztőeljárások 111 kézi ívhegesztés bevont elektródával ponthegesztés 311 gázhegesztés zömítő tompahegesztés volfrámelektródás védőgázas ívhegesztés fogyóelektródás aktív védőgázas ívhegesztés dörzshegesztés villamos salakhegesztés 2. feladat Összesen: 1 pont Válassza ki az alábbi esetek közül a jól hegeszthető szerkezeti acél öt fő elemének közelítő értékét! Karikázza be a helyes válasz betűjelét! a) C max = 0,25%; Mn = 0,8%; Si = 0,5%; S max ill. P max = 0,04% b) C max= 0,025%; Mn = 0,5%; Si = 0,8%; S max ill. P max = 0,25% c) C max= 2%; Mn = 0,6%; Si = 0,5%; S max ill. P max = 0,05% 3. feladat Összesen: 4 pont Sorolja fel, melyek a bevont elektróda bevonatának legfontosabb feladatai! ívstabilizálás védőgázképzés salakképzés ötvözés 4. feladat Összesen: 50 pont Egy szerkezetgyártó üzemnek 50 db talpas csövet kell készítenie. A 40 mm hosszúságú 60x3 mm méretű csövet 80x80x3 mm méretű lemezre kell AWI eljárással felhegeszteni. Tervezze meg a munkafolyamatot a WPS hiányzó adatainak kitöltésével és az alábbi feladatok megoldásával! É 2/7

3 Cégnév: HEGESZTÉSI UTASÍTÁS ( WPS ) Azonosító: Hegesztési eljárás: 141 Volfrámelektródás védőgázas ívhegesztés Hegesztő neve: Kovács Márton Üzem helye: Budapest Hegesztési helyzet: PB vízszintes (álló) hegesztés Kötéstípus: FW sarokvarrat, a = 2 mm Élelőkészítés: vázlat szerint, forgácsolással Anyagminőség: S235JR MSZ EN Tisztítás: csiszolás 20 mm-es sávban Méret: t = 3 mm, 60x3 mm Fűzés: a kerületen 120 O ban 3 helyen, 6 mm-es fűzővarrattal A kötés kialakítása Varratfelépítés (hegesztési sorrend) Hegesztéstechnológiai adatok Varratsor Hegesztő eljárás Hegesztőanyag Ø, [mm] Áram neme/ polaritása Áramerősség [A] Feszültség [V] ,4 =/ Huzalelőtolási sebesség [m/min] Hegesztőanyag gyártója: ESAB elnevezése: OK Tigrod MSZ EN 1668: W 42 0 W3Si1 Szárítás: nincs Előmelegítés: nem szükséges Védőgáz típusa: I1, MSZ EN 439, 100% Ar, mennyisége: 6 8 l / min Volfrám elektróda típusa: WT20 mérete: 2,4 mm Egyéb információk: Hegfürdő megtámasztás: nincs Gyökfaragás: nincs Hegesztés utáni hőkezelés: nem szükséges Készítette:... Dátum:. Jóváhagyta:... Dátum:.. É 3/7

4 a) Nevezze meg a hegesztőeljárást (írja be a WPS-be)! 2 pont b) Nevezze meg a hegesztési pozíciót (írja be a WPS-be)! 2 pont c) Értelmezze a választott acél (S235JR) jelölésének részeit! 4 pont S = szerkezeti acél 235 = az acél minimális folyáshatára [N/mm 2 ] J = a minimális ütőmunka 27 Joule R = az ütőmunka átmeneti hőmérséklete 20 O C d) Rajzolja be a WPS-be a kötés és a varratfelépítés ábráját! 4 pont e) Írja be a táblázat fejlécébe a hiányzó hegesztéstechnológiai adatok megnevezését! 5 pont f) Nevezze meg a hegesztőáram polaritását AWI hegesztésnél! 2 pont Egyenáram, egyenes polaritás g) Az alkalmazott ESAB hegesztőhuzalnak megfelelő nemzetközi szabvány MSZ EN 1668 szerinti jelölése: W 42 0 W3Si1 Értelmezze az adatokat! 4 pont W = hegesztőpálca AWI hegesztéshez 42 = garantált minimális folyáshatár [420 N/mm 2 ] O 0 = az ütőmunka átmeneti hőmérséklete 0 C W3Si1 = az ömledék vegyi összetétele h) Határozza meg a varratok készre hegesztéséhez szükséges huzal mennyiségét! 12 pont A varratdudor átlagosan 10% többlet-keresztmetszetet jelent, a huzal vesztesége elhanyagolható (ρ = 7,8 g/cm 3 ). A varratkeresztmetszet: A = 1,1 2 2 = 4,4 mm 2 3 pont A varrathossz: L = 50 db D π = mm π = 9420 mm 3 pont A varrattérfogat: V = A L = 4,4 mm 9420 mm = mm 3 = 41,448 cm 3 3 pont A varrattömeg: m = V ρ = 41,448 cm 7,8 g/cm 3 = 323,3 g 3 pont A szükséges hegesztőhuzal mennyisége: mö = 0,32 kg i) Írja be a WPS-be a megfelelő helyre az argon védőgáz szabványos jelölését! 2 pont j) Számolja ki, mennyi lesz a talpas csövek hegesztési ideje, ha a varratsorokat átlagosan v = 8 cm/min sebességgel hegesztik! 4 pont A varratok hossza az előző példából: L = 9420 mm = 942 cm A hegesztési idő: L t = v = 942 cm 8 cm/min = 117,75 perc = 1 óra 57,75 perc É 4/7

5 k) Írja le a munka elvégzéséhez alkalmazott minősített hegesztő érvényes hegesztőbizonyítványának a jelölését! 9 pont 141 T FW 1.1 S t03 D60 PB sl (Értékelés: jelenként 1-1 pont) 5. feladat Összesen: 7 pont A munkapont a villamos ív statikus jelleggörbéjének és az áramforrás jelleggörbéjének találkozási pontja. Szemléltesse diagramban a munkapont beállítását bevontelektródás ívhegesztő áramforrás esetén, és mutassa be a munkapont elmozdulásának hatását az ívhossz változásának függvényében! A bevontelektródás ívhegesztő áramforrás jelleggörbéje meredeken eső. Ez az áramforrás áramtartó. A nagyobb ívhossznál a munkapont balra tolódik el. A munkapont elmozdulása kis áramerősség-változással és nagy feszültségváltozással jár. (Értékelés: a diagram 3 pont, a szöveges magyarázat 1-1 pont) 6. feladat Összesen: 4 pont A teherviselő szerkezetek varratait bázikus elektródával kell hegeszteni. Ismertesse, hogy milyen előnyei és hátrányi vannak a bázikus elektródának! - a varrat szívóssága a legjobb - az ív könnyen megszakad, ezért leszorított ívvel kell hegeszteni - az elektróda újragyújtása nehéz - a bevonat nedvszívó, hegesztés előtt ki kell szárítani 350 o C-on 2 órán át 7. feladat Összesen: 7 pont Az ábrán az egyik ismert hegesztőeljárás elvi vázlata látható. Nevezze meg az eljárás szabványos nevét, nemzetközi rövid elnevezését és a berendezés részeit! A hegesztőeljárás elnevezése: Fogyóelektródás védőgázas ívhegesztés A hegesztőeljárás nemzetközi rövid jelölése: MÍG/MAG hegesztés É 5/7

6 1. hálózati csatlakozó 2. hegesztő áramforrás 3. huzaldob 4. huzalelőtoló 5. védőgázpalack 6. hegesztőkábel 7. hegesztőhuzal 8. védőgáztömlő 9. áramvisszavezető (test)kábel 10. hegesztőpisztoly 11. munkadarab É /2/11 (Értékelés: Az elnevezés 2x1 pont, a részek megnevezésenként 0,5 pont, ha 10 megnevezés helyes, a teljes pontszám adható). 8. feladat Összesen: 4 pont A hegesztési szakma területéről az alábbiakban négy megállapítás olvasható, ezek nem mindegyike helytálló. Jelölje meg az állításokat I (igaz) vagy H (hamis) betűkkel! Az ausztenites korrózióálló acél hegesztéséhez argon védőgázt használunk. A bekapcsolási időt a hegesztőgép bekapcsolásától mérjük. A rutilos elektródát B betűvel jelölik. A kötéshibát a szabvány a 200-as jelű hibacsoportba sorolja. I H H H 9. feladat Összesen: 3 pont Számítsa ki, hogy mennyi idő alatt fogyaszt el egy elektromos készülék 1 kwh energiát, ha 230 V üzemi feszültségen 5 A áramerősséget vesz fel! P = U I t P 1000 Wh t = = = 0, 869 óra = 52,14 perc U I 230 V 5 A 10. feladat Összesen: 4 pont A gázpalackokat színjelzéssel is megkülönböztetik. Egyeztesse az alábbi négy palackot a színjelzésével! 1. acetilén A. kék összetartoznak: 1 - C 2. oxigén B. szürke 2 - A 3. széndioxid C. barna 3 - B 4. nirogén D. zöld 4 - D É 6/7

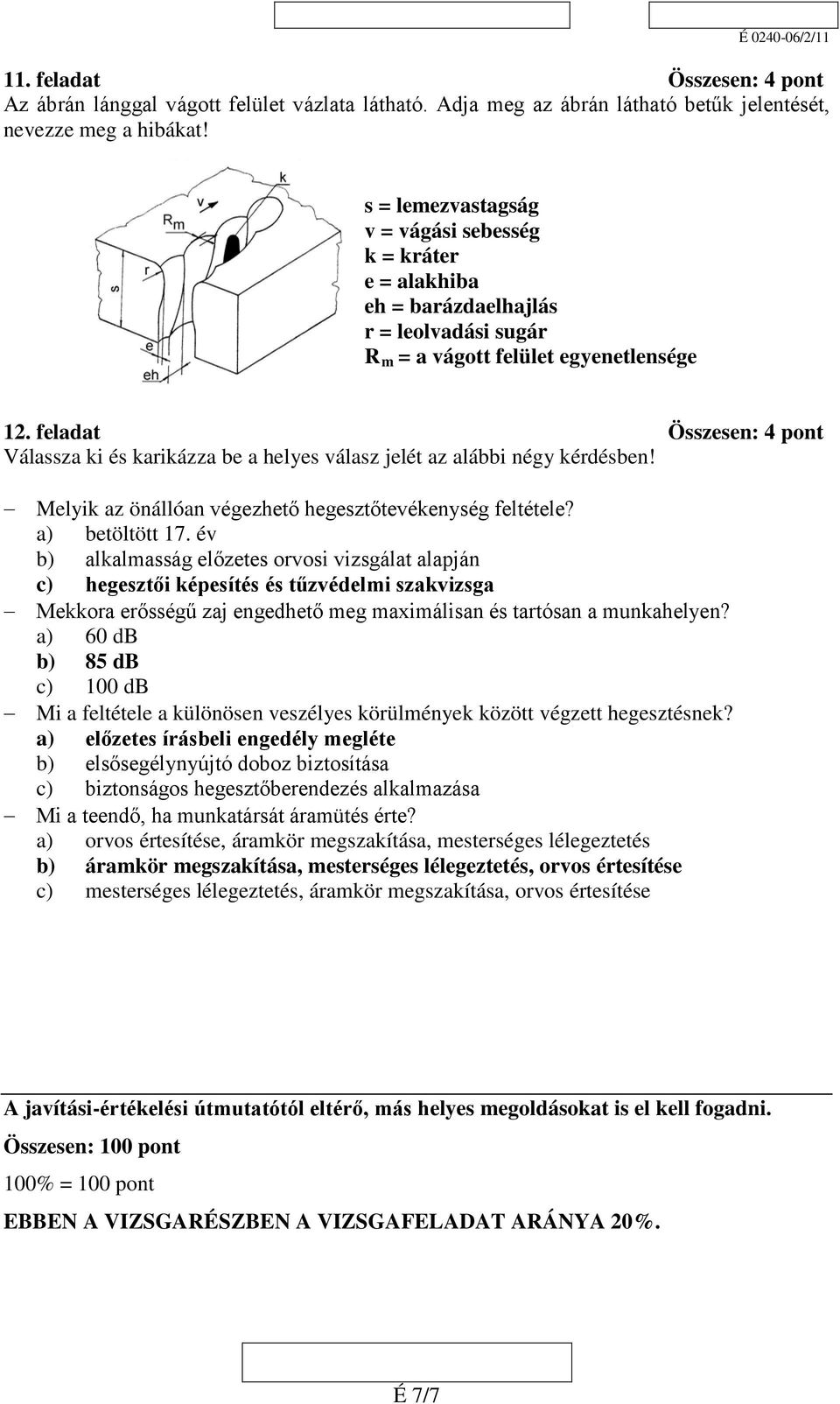

7 11. feladat Összesen: 4 pont Az ábrán lánggal vágott felület vázlata látható. Adja meg az ábrán látható betűk jelentését, nevezze meg a hibákat! s = lemezvastagság v = vágási sebesség k = kráter e = alakhiba eh = barázdaelhajlás r = leolvadási sugár R m = a vágott felület egyenetlensége 12. feladat Összesen: 4 pont Válassza ki és karikázza be a helyes válasz jelét az alábbi négy kérdésben! Melyik az önállóan végezhető hegesztőtevékenység feltétele? a) betöltött 17. év b) alkalmasság előzetes orvosi vizsgálat alapján c) hegesztői képesítés és tűzvédelmi szakvizsga Mekkora erősségű zaj engedhető meg maximálisan és tartósan a munkahelyen? a) 60 db b) 85 db c) 100 db Mi a feltétele a különösen veszélyes körülmények között végzett hegesztésnek? a) előzetes írásbeli engedély megléte b) elsősegélynyújtó doboz biztosítása c) biztonságos hegesztőberendezés alkalmazása Mi a teendő, ha munkatársát áramütés érte? a) orvos értesítése, áramkör megszakítása, mesterséges lélegeztetés b) áramkör megszakítása, mesterséges lélegeztetés, orvos értesítése c) mesterséges lélegeztetés, áramkör megszakítása, orvos értesítése A javítási-értékelési útmutatótól eltérő, más helyes megoldásokat is el kell fogadni. Összesen: 100 pont 100% = 100 pont EBBEN A VIZSGARÉSZBEN A VIZSGAFELADAT ARÁNYA 20%. É 7/7
