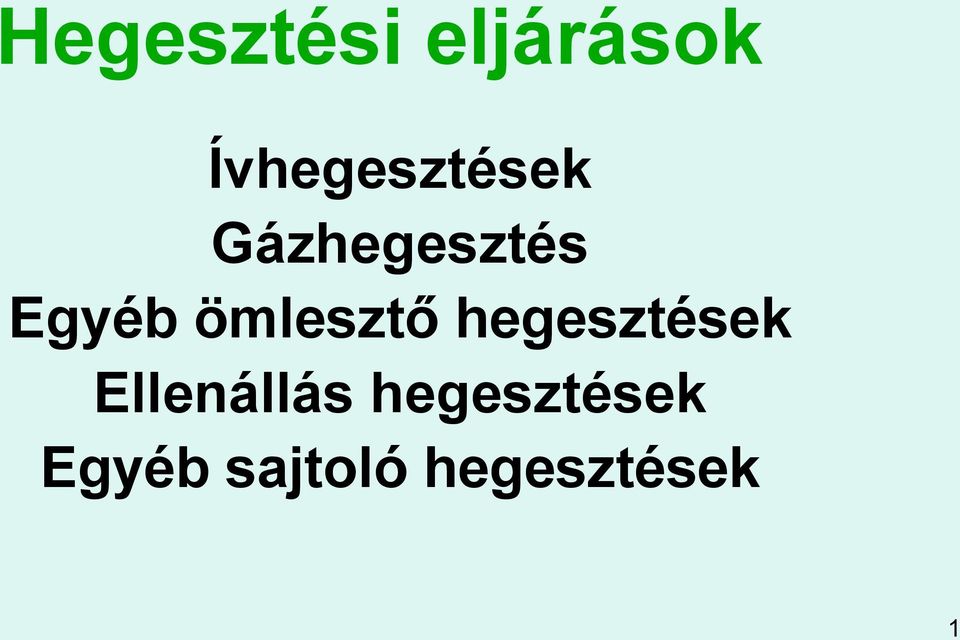

1 Hegesztési eljárások Ívhegesztések Gázhegesztés Egyéb ömlesztő hegesztések Ellenállás hegesztések Egyéb sajtoló hegesztések 1

2 A hegesztő eljárások bemutatása Az eljárások leírása A hegesztési eljárás elve A hegesztéshez használt anyagok A hegesztés eszközei Az eljárás végrehajtása Alkalmazás Specifikumok 2

3 Legfontosabb hegesztési eljárások számjelölései 1. Ívhegesztés 11 Fogyóelektródás, önvédő ívhegesztés 111 Kézi ívhegesztés bevont elektródával 12 Fedett ívű hegesztés 13 Fogyóelektródás,védőgátas ívhegesztés 131 Fogyóelektródás, semleges védőgázas ívhegesztés MIG 135 Fogyóelektródás, aktív védőgázas ívhegesztés MAG 136 Fogyóelektródás, aktív védőgázas ívhegesztés,porbeles huzalelektródával 137 Fogyóelektródás, semleges védőgázas ívhegesztés, porbeles huzalelektródával 3

4 Legfontosabb hegesztési eljárások számjelölései 14 Nem fogyóelektródás, védőgátas ívhegesztés 141 Volfrámelektródás, semleges védőgázas ívhegesztés TIG 15 Plazmahegesztés 18 Egyéb ívhegesztési eljárások 2. Ellenállás-hegesztés 21 Ponthegesztés 22 Vonalhegesztés 23 Dudorhegesztés 24 leolvasztó tompahegesztés 25 Zömítő tompahegesztés 29 Egyéb ellenállás-hegesztési eljárások 4

5 Legfontosabb hegesztési eljárások számjelölései 3.Gázhegesztés 31 Oxigén-éghetőgáz hegesztés 311 Oxigén-acetilén hegesztés 4.Sajtolohegesztés 41 Ultrahangos hegesztés 42 Dörzshegesztés 44 Hegesztés nagy mechanikai energiával 441 Robbantásos hegesztés 45 Diffúziós hegesztés 47 Sajtoló gázhegesztés 48 Hidegsajtoló hegesztés 5

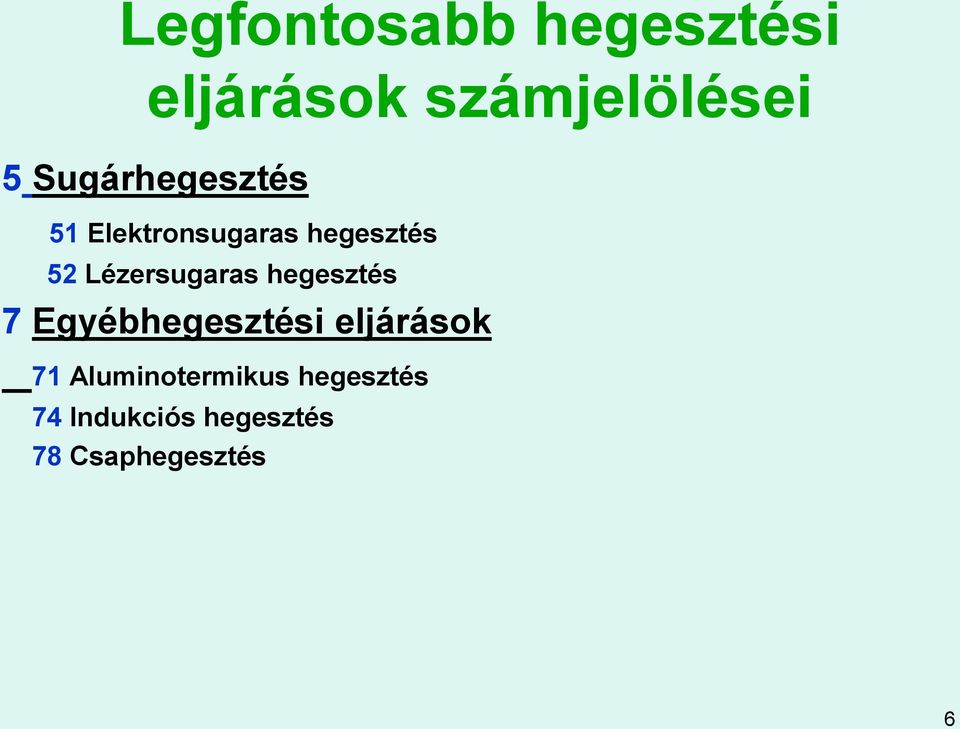

6 Legfontosabb hegesztési eljárások számjelölései 5 Sugárhegesztés 51 Elektronsugaras hegesztés 52 Lézersugaras hegesztés 7 Egyébhegesztési eljárások 71 Aluminotermikus hegesztés 74 Indukciós hegesztés 78 Csaphegesztés 6

7 Ömlesztő ívhegesztési eljárások áramforrásai 7

8 Bevont elektródás ívhegesztés (kézi hegesztő eljárás) 111 Áramforrás: egyen- vagy váltófeszültségű Polaritás: egyenes (elektróda a negatív sarokhoz kötve) fordított (elektróda a pozitív) Ív keltés: elektróda és a munkadarab között 8

9 Bevont elektródás ívhegesztés A csepp átmenet folyamata 9

10 Bevont elektródás ívhegesztés Anyagok Elektróda: A hegesztendő anyagtól függően lehet acél, réz, alumínium Huzal méretek: Ø 2 5 mm; L mm Bevonat: ívstabilizáló, védőgáz- és salakképző, ötvöző anyagokat tartalmaz Salak: A bevonatból és a huzalból keletkezik Védi a varrat felületét 10

11 Bevonattípusok 11

12 Bevonattípusok alkotói és cseppátmeneti formái 12

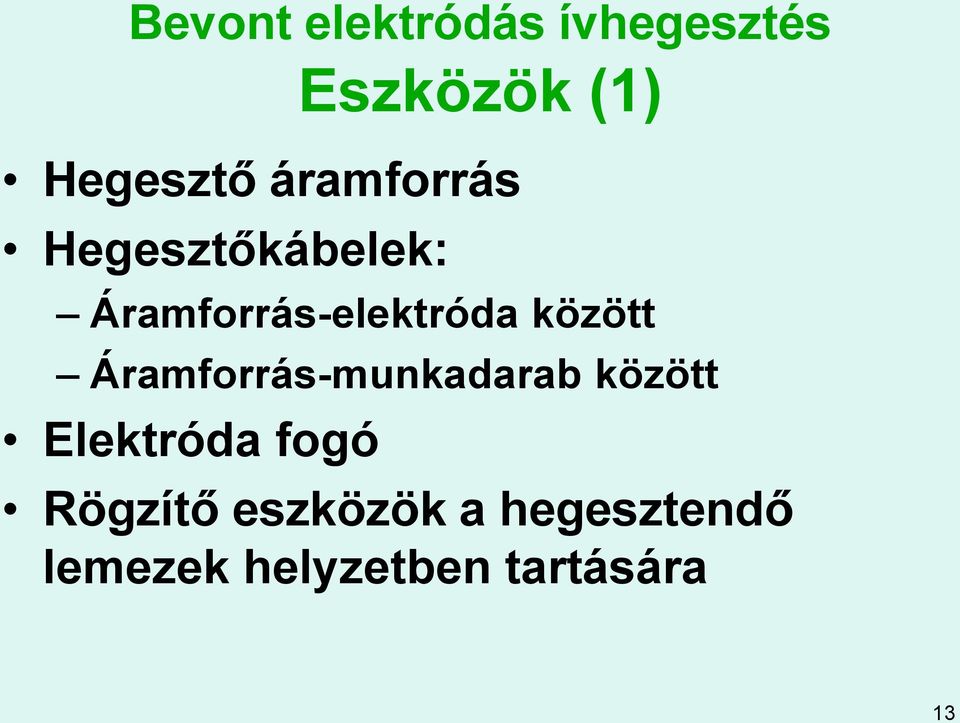

13 Bevont elektródás ívhegesztés Eszközök (1) Hegesztő áramforrás Hegesztőkábelek: Áramforrás-elektróda között Áramforrás-munkadarab között Elektróda fogó Rögzítő eszközök a hegesztendő lemezek helyzetben tartására 13

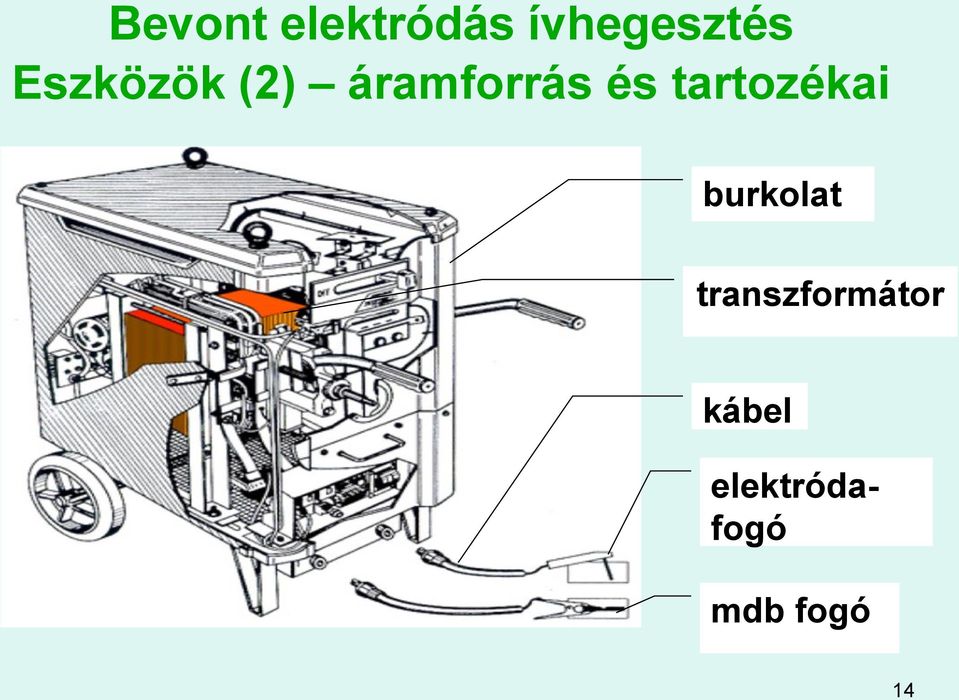

14 Bevont elektródás ívhegesztés Eszközök (2) áramforrás és tartozékai burkolat transzformátor kábel elektródafogó mdb fogó 14

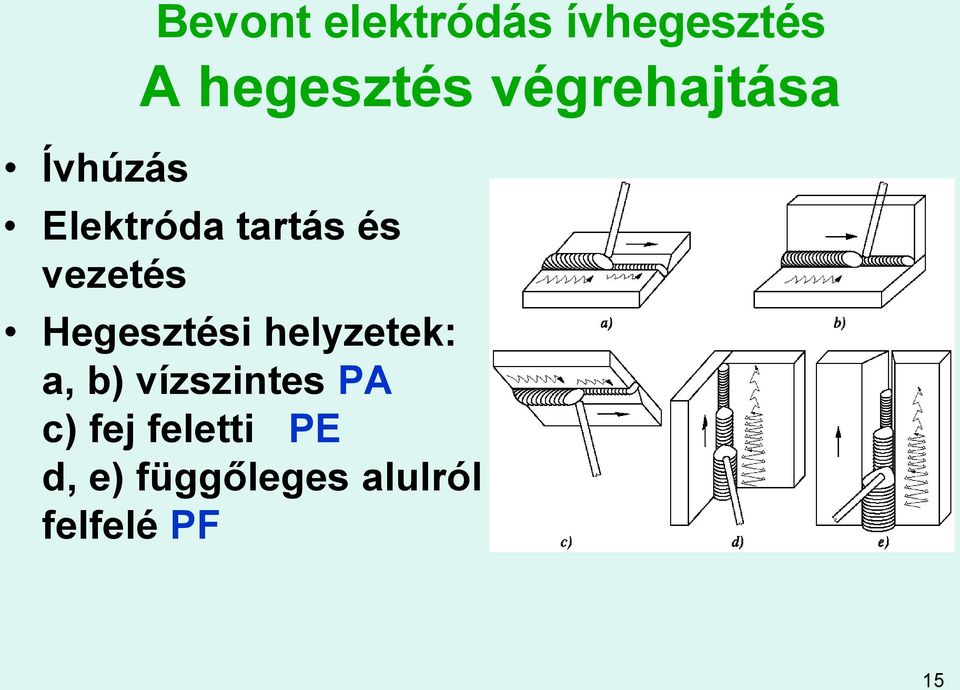

15 Ívhúzás Bevont elektródás ívhegesztés A hegesztés végrehajtása Elektróda tartás és vezetés Hegesztési helyzetek: a, b) vízszintes PA c) fej feletti PE d, e) függőleges alulról felfelé PF 15

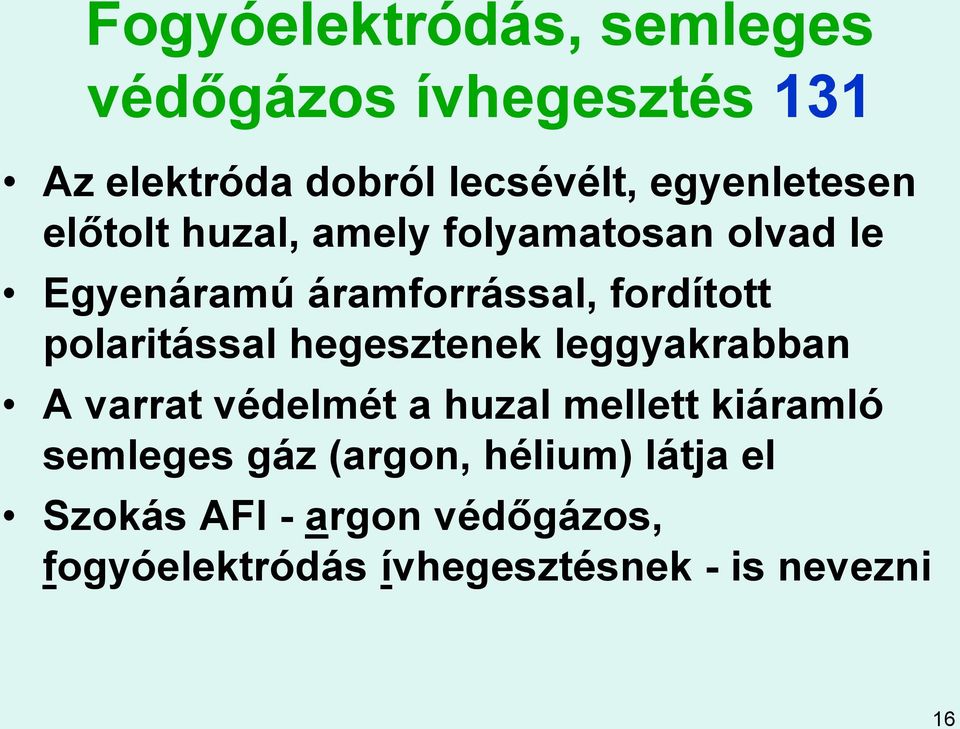

16 Fogyóelektródás, semleges védőgázos ívhegesztés 131 Az elektróda dobról lecsévélt, egyenletesen előtolt huzal, amely folyamatosan olvad le Egyenáramú áramforrással, fordított polaritással hegesztenek leggyakrabban A varrat védelmét a huzal mellett kiáramló semleges gáz (argon, hélium) látja el Szokás AFI - argon védőgázos, fogyóelektródás ívhegesztésnek - is nevezni 16

17 Fogyóelektródás, semleges védőgázos ívhegesztés A hegesztés elrendezése 17

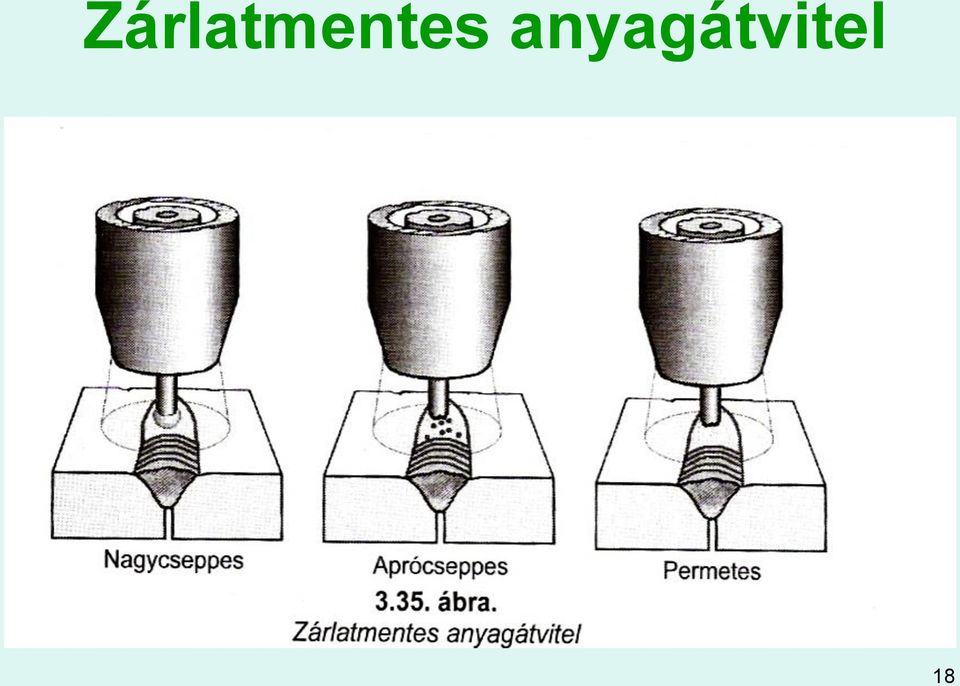

18 Zárlatmentes anyagátvitel 18

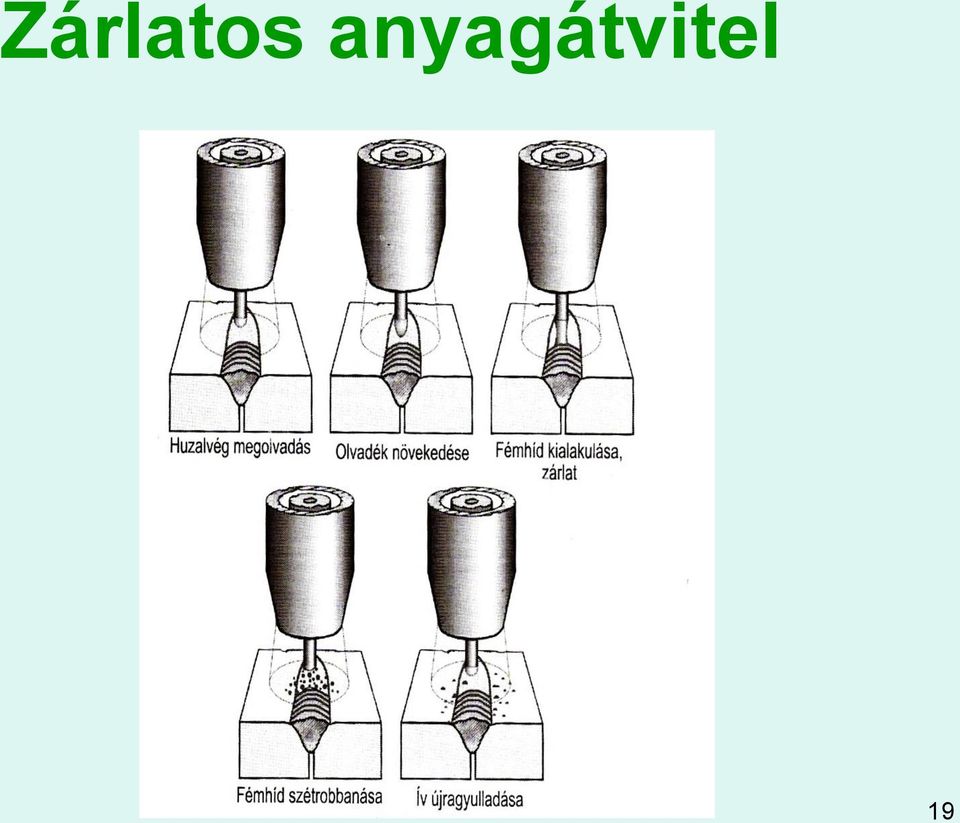

19 Zárlatos anyagátvitel 19

20 Fogyóelektródás, semleges védőgázos ívhegesztés Hegesztőanyagok Védőgáz Argon (jó ívgyújtás, olcsó) Hélium (nehezebb ívgyújtás, költséges, nagyobb sebesség, hatásos védelem fej feletti hegesztésnél) Hozaganyag: dobra csévélt, 0,6 3,2 mm-es huzal Eszközök: áramforrás, pisztoly, huzalelőtoló, gáz adagoló 20

21 Fogyóelektródás, semleges védőgázos ívhegesztés Alkalmazások Minden fém hegeszthető ezzel az eljárással, de ára miatt elsősorban korrózióálló acélokat, nikkelt és ötvözeteit, színes- és könnyűfémeket hegesztenek Elsősorban nagy beolvadási mélységű töltő és takaró rétegek készítésére javasolt 21

22 Fogyóelektródás, aktív védőgázos ívhegesztés 135 Elrendezése hasonló a semleges védőgázos fogyóelektródás ívhegesztéshez Védőgázként széndioxidot használnak Elsősorban ötvözetlen acélok nagy tömegű hegesztésére használják az olcsósága miatt 22

23 Fogyóelektródás, aktív védőgázos ívhegesztés A hegesztés kémiai folyamatai A CO 2 hő hatására CO-ra és O 2 -re bomlik az ívben 23

24 Fogyóelektródás, aktív védőgázos ívhegesztés Védőgáz Széndioxid Hegesztőanyagok Gázkeverékek (argon, oxigén és széndioxid) Huzalelektróda Tömör vagy töltött kivitelű 0,8 2,4 mm átmérőjű huzal, az acél alapanyagú huzal Si és Mn ötvözőket is tartalmaz, hogy az ötvöző kiégést pótolják felülete rézzel van bevonva. 24

25 Varratalak és védőgáz összetételének kapcsolata 25

26 A varratalak és az áramerősség, feszültség és a hegesztési sebesség kapcsolata 26

27 Volfrámelektródás, semleges védőgázos ívhegesztés 141 Az ív a nem leolvadó volfrám elektróda és a munkadarab között keletkezik A hegesztés hozaganyaggal és anélkül is végezhető Ha alkalmaznak hozaganyagot, ezt huzal formájában automatikusan adagolják A védőgáz többnyire argon, ezért hívják AWI hegesztésnek is 27

28 Volfrámelektródás, semleges védőgázos ívhegesztés A hegesztés elve 28

29 Volfrámelektródás, semleges védőgázos ívhegesztés Védőgáz Hegesztőanyagok Argon, hélium vagy a kettő keveréke Elektróda Magas olvadáspontú (3360 C o ) volfrám rúd Átmérője 1 4 mm Hozaganyag Lehet huzal vagy pálca, acélok hegesztéséhez kissé ötvözött acél 29

30 Volfrámelektródás, semleges védőgázos ívhegesztés A hegesztés eszközei Áramforrás Egyenáramú vagy váltakozó áramú áramforrást is használnak A hegesztő áram ellátás mellett egyéb szabályzási funkciói is vannak (ívgyújtás, stabilizálás) Hegesztőpisztoly Az elektróda befogás és gáz hozzávezetés funkcióját látja el + áram hozzávezetés és vízhűtés 30

31 Volfrámelektródás, semleges védőgázos ívhegesztés A hegesztés végrehajtása Az ívben keletkező hő eloszlása és az ionok, elektronok vándorlása egyenes (a) és fordított (b) polaritás esetén ( pozitív argon ion; elektron) Egyenes polaritásnál a beolvadási mélység nagyobb 31

32 Gázhegesztés (acatién-oxigén 311) A hegesztéshez szükséges hőt éghető gáz és oxigén keverékének elégetésével nyerik Az éghető gáz leggyakrabban az acetilén (C 2 H 2 ) A láng hőmérséklete kb C o, ettől olvad meg a hozaganyag és a munkadarab 32

33 Gázhegesztés A hegesztés elrendezése 33

34 Hegesztőgáz Gázhegesztés Hegesztőanyagok Elsősorban acetilént használnak, palackban tárolva, acetonban oldva Ritkábban földgázt, propánt, butánt ezek hőteljesítménye kisebb Oxigén: szintén palackban tárolják Hegesztőpálca: a hegesztendő fém anyagának megfelelő Folyósítószer: öntöttvas, színes- és könnyűfémek hegesztéséhez szükséges 34

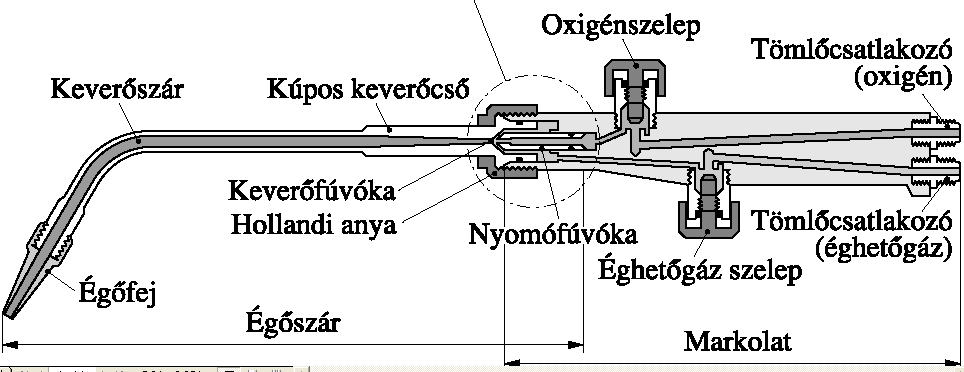

35 Gázhegesztés A hegesztés eszközei Gázpalackok Nyomáscsökkentő (a palack nyomást max. 1,15 MPa-ra redukálja) Gázvezeték: vászonbetétes gumitömlő Hegesztőpisztoly: 35

36 Gázhegesztés A hegesztés végrehajtása (1) Balra hegesztés Jobbra hegesztés 36

37 Gázhegesztés A hegesztés végrehajtása (2) Balra hegesztés A gyök nem jól látható hegesztés közben Gáz zárványok, feszültségek keletkeznek Elsősorban vékony lemezekhez használják Jobbra hegesztés Lassabban hűl a varrat, kevesebb a salakés gáz zárvány 4 mm-nél vastagabb acél lemezekhez ajánlott 37

38 Fedett ívű hegesztés 12 Leolvadó fém elektróda és a munkadarab között keletkezik az ív Az elektróda lehet huzal vagy szalag is A hegesztés védelmét fedőpor látja el, amelyet közvetlenül a hegesztés helyére szórnak Az elektródát és a portartályt kocsira szerelik, amelyet a varrat mentén mozgatnak 38

39 Fedett ívű hegesztés Elrendezési vázlat 39

40 Elektróda Fedett ívű hegesztés Hegesztőanyagok Huzal: Ø 2 12 mm, gyengén ötvözött acél Szalag: mm széles, felrakó hegesztéshez Fedőpor Különféle fémoxidok keveréke Fő alkotók: Al 2 O 3, CaO, MgO, SiO 2, Hegfürdő támaszok Az olvadék kifolyását akadályozzák meg, rézlemez vagy fedőpor párna használatos 40

41 Plazmaív hegesztés 15 Volfrám elektróda és a munkadarab között égő plazmaív szolgáltatja a hőt A plazmaív ionizált argon áram A plazmaívet védőgáz burok veszi körül, amely argon és hélium keveréke A plazmaív nagyobb energiasűrűségű és koncentráltabb, mint a hagyományos AWI hegesztés íve 41

42 Plazmaív hegesztés elrendezése 42

43 Elektronsugaras hegesztés 51 Az elektronsugárban repülő elektronok mozgási energiája a felületre becsapódva hővé alakul, ez olvasztja meg a munkadarabot A munkadarabot vákum kamrában helyezik el Illesztési hézag nélküli, mély varratok készíthetők a munkadarab deformációja nélkül 43

44 Elektronsugaras hegesztés elrendezése 44

45 Elektronsugaras hegesztés: példák a varratok formáira 45

46 Lézersugaras hegesztés 52 Az ömlesztéshez szükséges hőt a lézersugár abszorpciója adja Lézersugár keltésre általában nagy teljesítményű szilárdtest (Neodimium- Yttrium) vagy CO 2 lézereket használnak A lézersugarat fókuszálva juttatják a felületre, 1..2 mm átmérőjű foltot képezve A sugarat speciális tükrökkel vetítve robot karokon át is lehet vezetni Lézersugárral lehet hegeszteni vagy vágni is 46

47 A lézersugaras hegesztés folyamata 47

48 Ellenállás-hegesztő eljárások Ellenállás-ponthegesztés 21 Az ellenállás-hegesztés során a kohéziós kötés hő- és erőhatás együttes alkalmazásával jön létre A kötés létesítéséhez szükséges hőt a munkadarabon átvezetett áram, vagy indukált áram ellenálláshője adja A hő a két munkadarab érintkezési felületén, a legnagyobb ellenállású szakaszon fejlődik elsősorban Felmelegedés után a munkadarabokat külső erővel összesajtolják 48

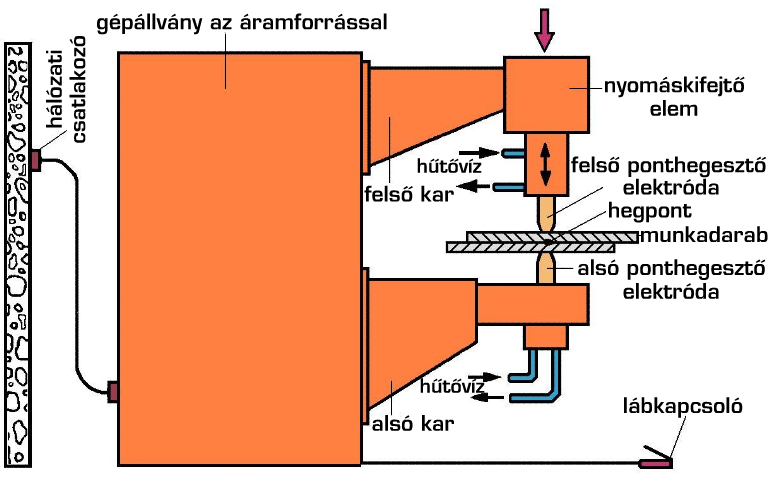

49 Ellenállás-ponthegesztés A hegesztés elve 49

50 Ellenállás-ponthegesztés A hegesztés folyamata T es : elősajtolás; t ö : ömlesztés; t us : utánsajtolás; t h : hegesztés ideje; F: erő; I: áramerősség 50

51 Ellenállás-ponthegesztés A hegesztés eszközei, alkalmazások A ponthegesztő gépek helyhez kötöttek vagy mozgathatók (pl. robot karra erősíthetők) Az áramforrás többnyire váltakozó feszültségű, az áramerősség ka Acéllemezek, alumínium és réz 6 mm vastagságig hegeszthetők Könnyen automatizálható (karosszéria) 51

52 Ellenállás-vonalhegesztés 22 A ponthegesztés folyamatossá tett változata, a kötés egymás mellé hegesztett pontok sorozatából jön létre Az áramot F erővel összeszorított, forgó görgők vezetik a lemezekre Egyedi pontvarratok és folyamatos varratok egyaránt készíthetők ezzel az eljárással; ponthegesztéssel is kombinálható (autó karosszéria gyártás) 52

53 Ellenállás-vonalhegesztés A hegesztés elve 53

54 Ellenállás-tompahegesztés Huzalok, csövek, rudak homlokfelület menti hegesztésére használják A munkadarabok érintkezési helyén fellépő ellenálláshő hevíti fel a felületeket, majd összesajtolják a munkadarabokat Két fő változata van: Zömítő ellenállás-tompahegesztés 25 Leolvasztó ellenállás-tompahegesztés 24 54

55 Ellenállás-tompahegesztés A hegesztés elve 55

56 Ellenállás-tompahegesztés Hegesztési változatok Zömítő ellenállás-tompahegesztés A hegesztendő felületeket összenyomják, majd áram átbocsátással melegítik A hegesztési hőmérséklet elérése után a két felet összesajtolják Leolvasztó ellenállás-tompahegesztés A hegesztendő felületeket többször összeérintve és széthúzva megolvasztják a keletkező szikrák és ívek, majd a feleket összesajtolják 56

57 Dörzshegesztés 42 A kötéshez szükséges hőt az összekötendő felületek relatív elmozdulásakor keletkező súrlódás létesíti Az érintkező felületek felmelegedése után a relatív mozgás megszűnik, és a munkadarabokat nagy nyomással összesajtolják Hozaganyag nélküli kötés keletkezik 57

58 Dörzshegesztés A hegesztés elve (1) 58

59 Dörzshegesztés A hegesztés elve (2) Folyamat: az egyik munkadarab forgatása az álló munkadarabhoz képest - összeszorított állapotban a forgatás leállítása - sajtolás 59

60 Összefoglalás A hegesztő eljárások az iparban leginkább alkalmazott kötési módok Az alkalmazott hőforrás szerint csoportosíthatók, legfontosabbak az ívhegesztések, gázhegesztés és ellenállás-hegesztések Majdnem minden fém és a műanyagok is egyesíthetők hegesztéssel. 60
