Hegesztés 1. Általános elvek Kézi ívhegesztés. Dr. Horváth László

Átírás

1 Hegesztés 1 Általános elvek Kézi ívhegesztés Dr. Horváth László

2 Hegesztés Kohéziós kapcsolat Nem oldható természetes, anyagszerő, folytonos Technológiailag igényes

3

4 Hegesztési eljárások 2

5 Elektromos ívhegesztések

6 Elektromos ív

7 Ív statikus (terhelés alatti) jelleggörbéje Nem stabil ív Ívfeszültség független az áramerısségtıl Nagy áramsőrőség ~100 A ~1000 A

8

9

10 Ívhegesztés változatai

11 Ívhegesztés változatai 1

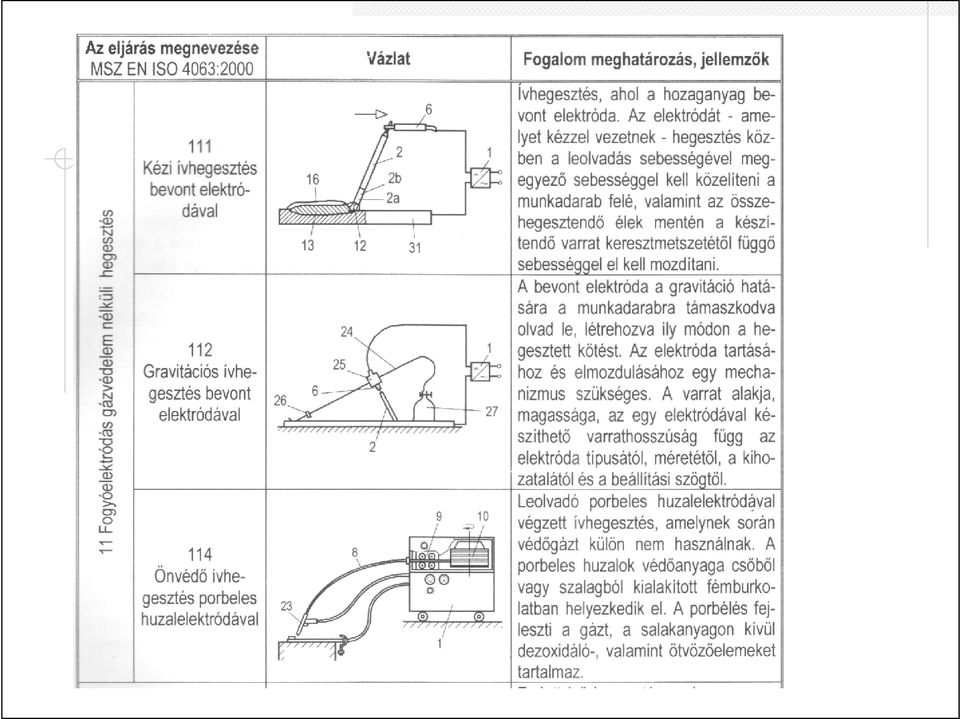

12 Ívhegesztés változatai 2

13 Ívhegesztés változatai 3

14 Bevontelektródás kézi ívhegesztés elve

15 Kézi ívhegesztés fázisai

16 Anyagátmenetre ható erık lefele hegesztésnél

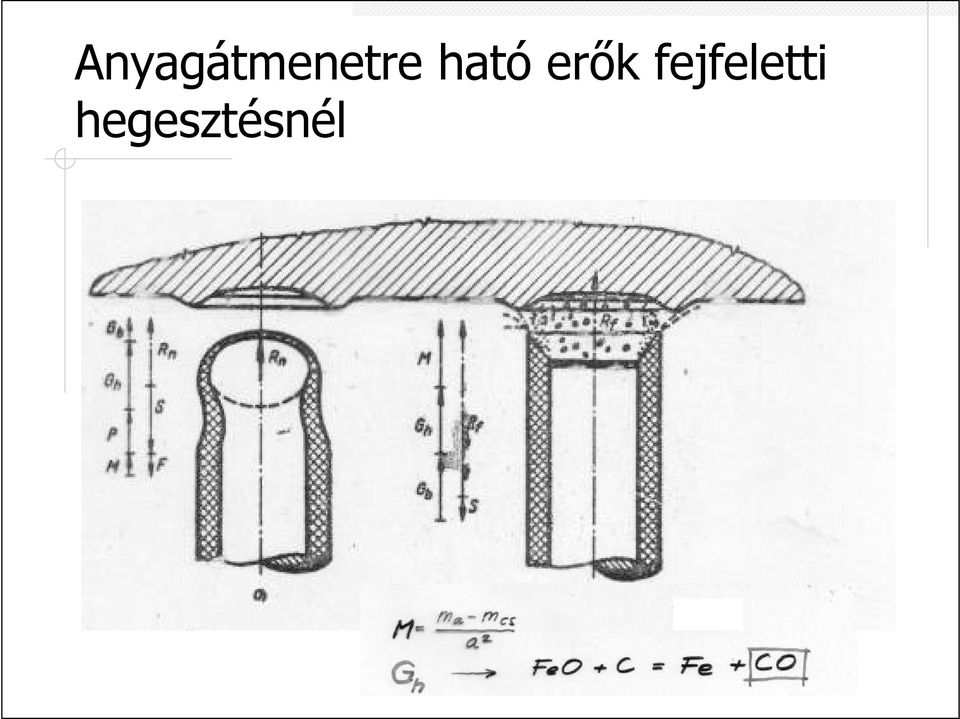

17 Anyagátmenetre ható erık fejfeletti hegesztésnél

18 Pinch-effektus

19 Anyagátmenetre ható erık függıleges hegesztésnél

20 Hegesztı elektródák bevonatának feladatai Védıatmoszféra létesítése (ömledékvédelem) Ívstabilitás biztosítása, ívgyújtás segítése Varratfém dezoxidálás, denitrálás, ötvözés Salakképzés Hőlési sebesség csökkentésére, beedzıdés ellen Varratvédelem, felületalakítás Szennyezık eltávolítása az ömledékbıl Kihozatalnövelés (vasporral)

21 Bevonattípusok bázikus B kalciumkarbonát, folypát,ferroötvözetek Érzékeny a nedvességre, kiszárítani (2-10 h)! Fordított polaritású egyenárammal Finomszemcsés, szívós varratot képez ->fáradásérzékeny szerkezetekhez ajánlott! Csekély beolvadás -> kis hézag (2 mm) Kis hegesztési sebesség kell Nagycseppes anyagátmenet - fröcskölés

22 Bevonattípusok rutilos R Rutil (Ti0 2 ),karbonátok,szilikátok,ferromangán Egyenáram egyenes polaritás vagy váltóáram Nem érzékeny ívhosszra, jól gyújt, jó résáthidaló Gyökhegesztésre, kényszerhelyzetben hegesztésre is kiválóan alkalmazható Egyszerően lehet vele hegeszteni, nem fröcsköl (finomcseppes anyagátmenet)

23 Bevonattípusok rutilos vastag RR Mint sima R, csak vastag bevonattal (1,6xd) Kiváló ívgyújtás Finom varratfelület Magas kihozatal ( %)- ekkor vízszintes helyzetben

24 Bevonattípusok cellulóz C Fı alkotói ua. mint R, ezeken kívül 15-30% szerves anyagot (cellulóz, faliszt, dextrin) tartalmaz Nedvszívó bevonat Mélybeolvadású, kevés salak képzıdik Bármely helyzetben használható Csıvezetékekhez elınyös, elsısorban ott használják

25 Bevonattípusok egyéb Savas A vasoxid, mangánoxid, szilikátok Rutil-cellulóz RC Függılegesen felülrıl lefelé hegesztésre is jó Rutil-bázikus RB Kettıs, vastag bevonatú elektródák

26 Bevonattípusok összehasonlítása

27 Bevont elektródák szabványos jelölése

28 Hegesztı áramforrások Egyen- vagy/és váltakozó áramot adnak Elektromos hálózatról vagy más (saját) meghajtással mőködnek Terhelhetıség: áramerısségtıl függ 1 ciklus = 10 perc X : bekapcsolási idı (%) X = 35 I=300 hegesztési idı = 3,5 perc szünet=6,5 perc X = 60 I=250 hegesztési idı = 6 perc szünet = 4 perc

29 Transzformátorok - váltóáram Váltakozóáramú hegesztéshez

30 Hegesztı egyenirányító

31 Inverter legjobb hatásfok, egyenáram

32 Hegesztı generátor Meghajtás robbanómotorral vagy villamos motorral Korszerőtlen, nehéz De: egyetlen lehetıség ott, ahol nincs villamos hálózat

33 A varrat részei

34 Él elıkészítés

35 Varratok készítése - elektródavezetés

36 Varratok készítése - rétegek

37 Hegesztési paraméterek elektróda maghuzal átmérı: d e =1,5-6 mm áramerısség: I = A (I =( )d e [A]) ívfeszültség: U = V (U = 0,04 I + 20 [V]) hegesztési sebesség: v heg = mm/min Egy elektródával hegeszthetı varrathossz: L ki = mm

38 Kézi ívhegesztés értékelése Elınyök: Legolcsóbb berendezések, egyszerő telepítés, nagy mozgékonyság, csekély karbantartási költségek Erısen ötvözött anyagok is hegeszthetık vele Kényszerhelyzetben is lehet vele hegeszteni Igényes kialakítású varratokat is létre lehet hozni Eltérı vastagságú lemezek is összehegeszthetık Hátrányok: Rossz energiahasznosítás (hıveszteség cca. 60%) Kis teljesítmény Minıség erısen függ a hegesztı személyétıl
