5. Telepítés ASIAN PLASTIC

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "5. Telepítés ASIAN PLASTIC"

Fanni Katonané
8 évvel ezelőtt
Látták:

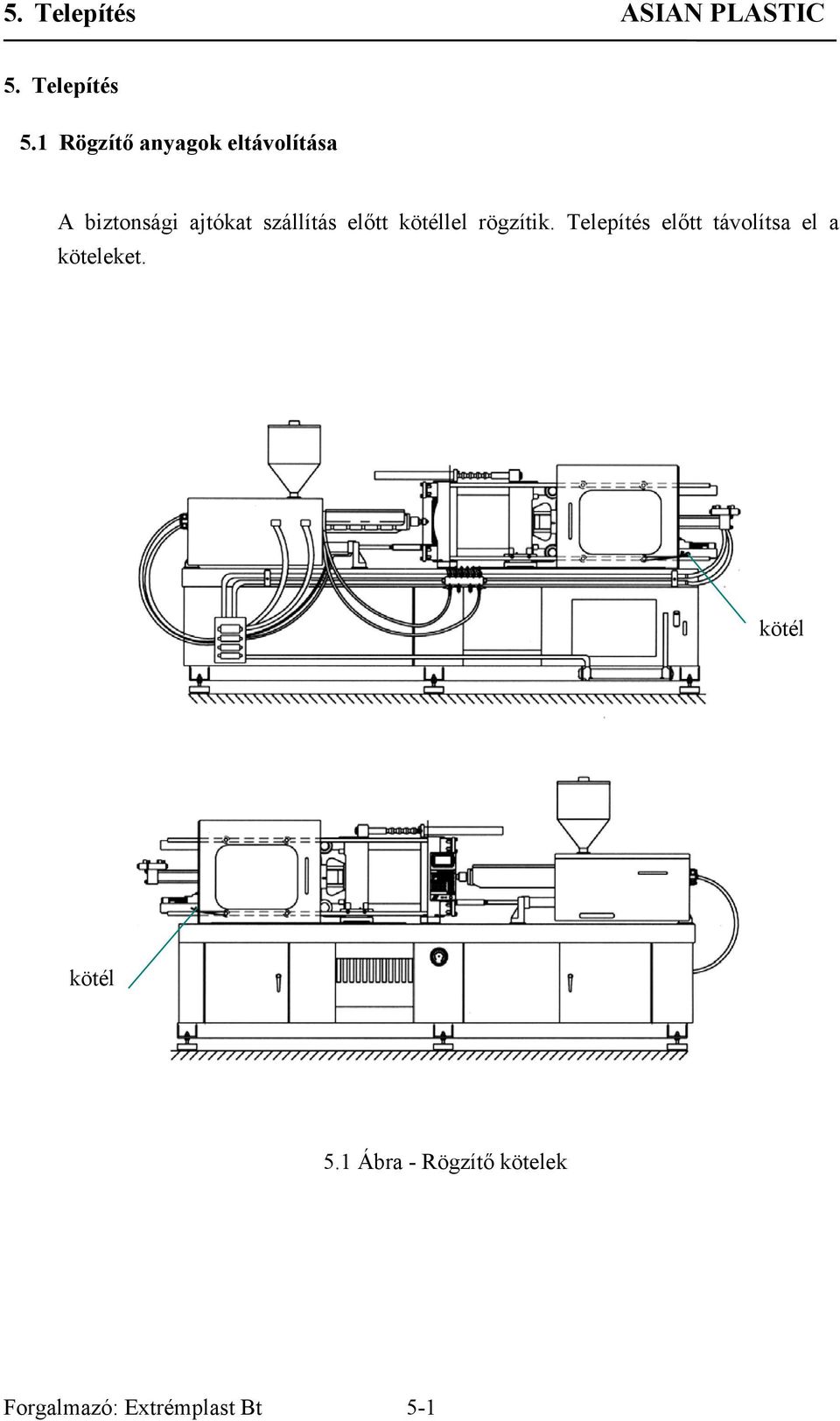

1 5. Telepítés 5.1 Rögzítő anyagok eltávolítása A biztonsági ajtókat szállítás előtt kötéllel rögzítik. Telepítés előtt távolítsa el a köteleket. kötél kötél 5.1 Ábra - Rögzítő kötelek Forgalmazó: Extrémplast Bt 5-1

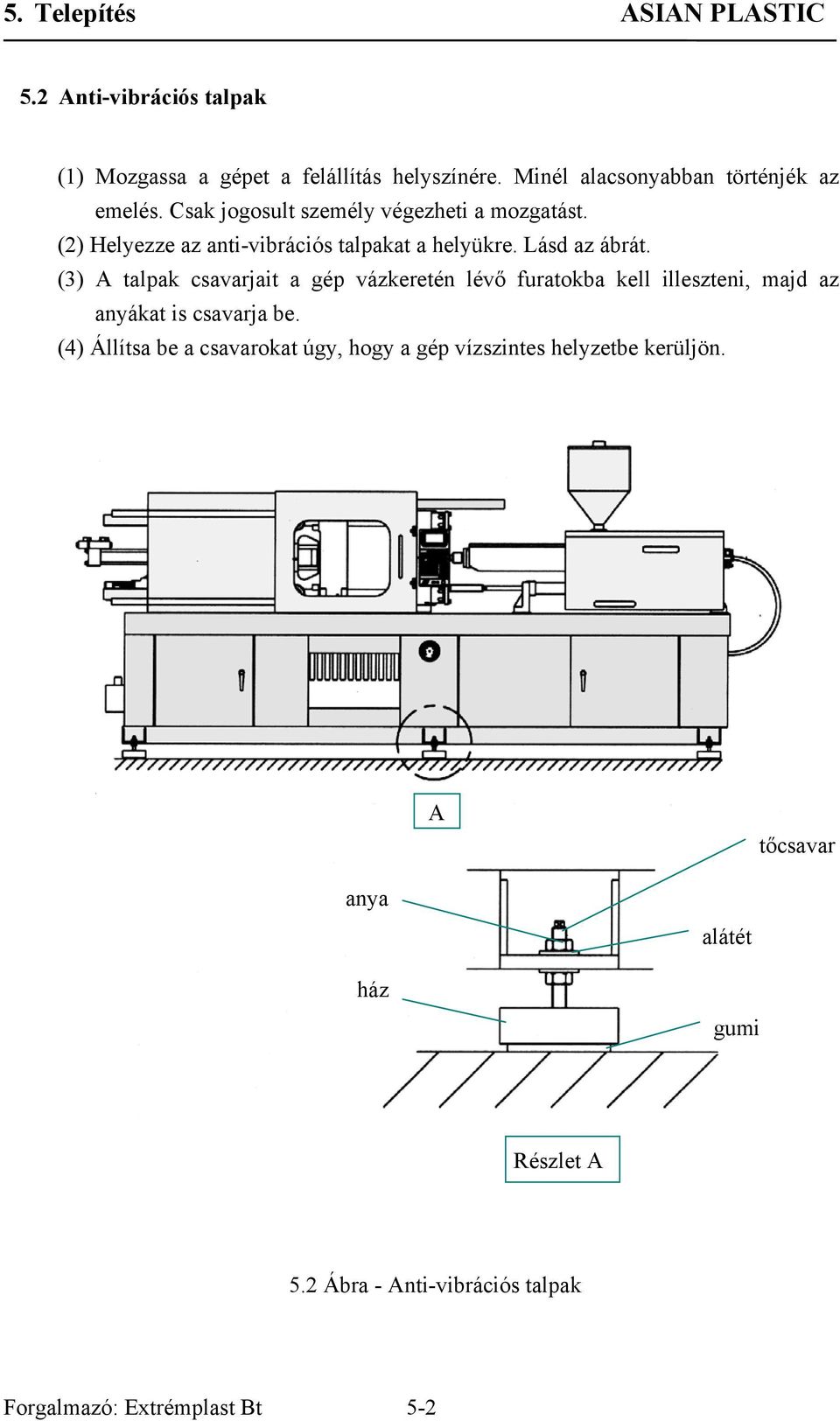

2 5.2 Anti-vibrációs talpak (1) Mozgassa a gépet a felállítás helyszínére. Minél alacsonyabban történjék az emelés. Csak jogosult személy végezheti a mozgatást. (2) Helyezze az anti-vibrációs talpakat a helyükre. Lásd az ábrát. (3) A talpak csavarjait a gép vázkeretén lévő furatokba kell illeszteni, majd az anyákat is csavarja be. (4) Állítsa be a csavarokat úgy, hogy a gép vízszintes helyzetbe kerüljön. A tőcsavar anya ház alátét gumi Részlet A 5.2 Ábra - Anti-vibrációs talpak Forgalmazó: Extrémplast Bt 5-2

(3) A talpak csavarjait a gép vázkeretén lévő furatokba kell illeszteni, majd az anyákat is csavarja be.

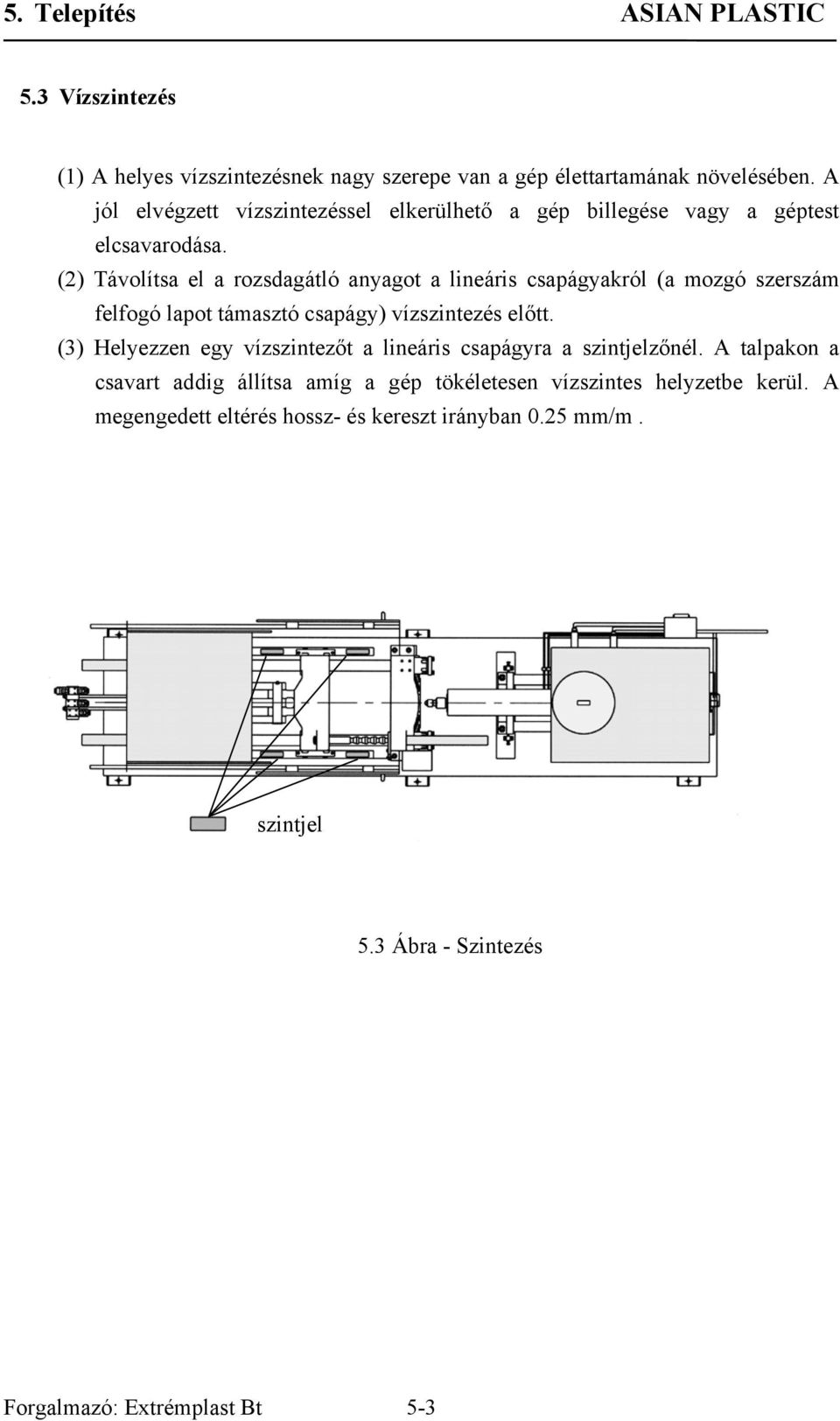

3 5.3 Vízszintezés (1) A helyes vízszintezésnek nagy szerepe van a gép élettartamának növelésében. A jól elvégzett vízszintezéssel elkerülhető a gép billegése vagy a géptest elcsavarodása. (2) Távolítsa el a rozsdagátló anyagot a lineáris csapágyakról (a mozgó szerszám felfogó lapot támasztó csapágy) vízszintezés előtt. (3) Helyezzen egy vízszintezőt a lineáris csapágyra a szintjelzőnél. A talpakon a csavart addig állítsa amíg a gép tökéletesen vízszintes helyzetbe kerül. A megengedett eltérés hossz- és kereszt irányban 0.25 mm/m. szintjel 5.3 Ábra - Szintezés Forgalmazó: Extrémplast Bt 5-3

(2) Távolítsa el a rozsdagátló anyagot a lineáris csapágyakról (a mozgó szerszám felfogó lapot támasztó csapágy) vízszintezés előtt.

4 5.4 Elektromos csatlakozás (1) Csak képzett villanyszerelő végezheti a gép bekötését. (2) Bekötés előtt kapcsolja ki a hálózat megszakítóját. (3) A földelő vezetéket kapcsolja az üzem földelő hálózatához. A kábel keresztmetszete egyezzen meg a betáp kábel keresztmetszetével. (4) A kábel másik végét kösse be a megszakító dobozba. Megszakítót vagy olvadóbiztosítót egyaránt használhat. Forgalmazó: Extrémplast Bt 5-4

(3) A földelő vezetéket kapcsolja az üzem földelő hálózatához.

5 Víz csatlakozás (1) Flexibilis tömlőt használjon a csatlakoztatáshoz. Merev fém cső nem alkalmas. (2) A hidraulika olaj hűtő, a szerszám hűtővíz elosztó és a garathűtés csatlakozó pontjai a gép hátoldalán találhatók, lásd az alábbi ábrát. SM kimenet (3/8 inch) bemenet (3/8 inch) kimenet (1 inch) bemenet (1 inch) Olaj hűtő kimenet (3/4 inch) bemenet (3/4 inch) Hűtővíz elosztó (4 körös) kimenet (3/8 inch) bemenet (3/8 inch) Kimenet (1 inch) Olaj hűtő kimenet (3/4 inch) bemenet (3/4 inch) bemenet (1 inch) SM 350,450 Hűtővíz elosztó (6 körös) 5.4 Ábra - Hűtővíz csatlakozások Forgalmazó: Extrémplast Bt 5-5

SM 50-250 kimenet (3/8 inch) bemenet (3/8 inch) kimenet (1 inch) bemenet (1 inch) Olaj hűtő kimenet (3/4 inch) bemenet (3/4 inch) Hűtővíz elosztó (4

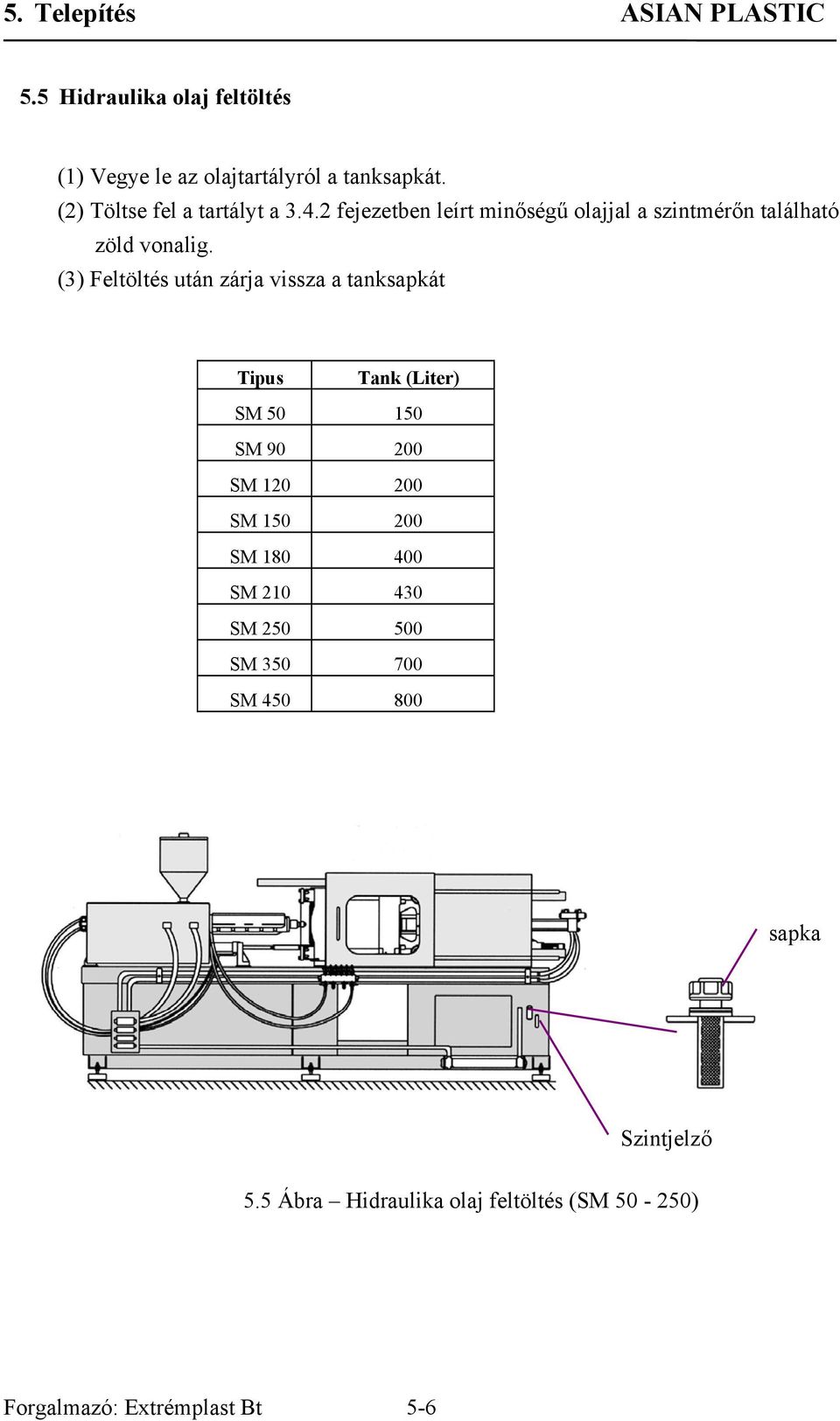

6 5.5 Hidraulika olaj feltöltés (1) Vegye le az olajtartályról a tanksapkát. (2) Töltse fel a tartályt a fejezetben leírt minőségű olajjal a szintmérőn található zöld vonalig. (3) Feltöltés után zárja vissza a tanksapkát Tipus Tank (Liter) SM SM SM SM SM SM SM SM SM sapka Szintjelző 5.5 Ábra Hidraulika olaj feltöltés (SM ) Forgalmazó: Extrémplast Bt 5-6

(3) Feltöltés után zárja vissza a tanksapkát Tipus Tank (Liter) SM 50 150 SM 90 200 SM 120 200 SM 150 200 SM

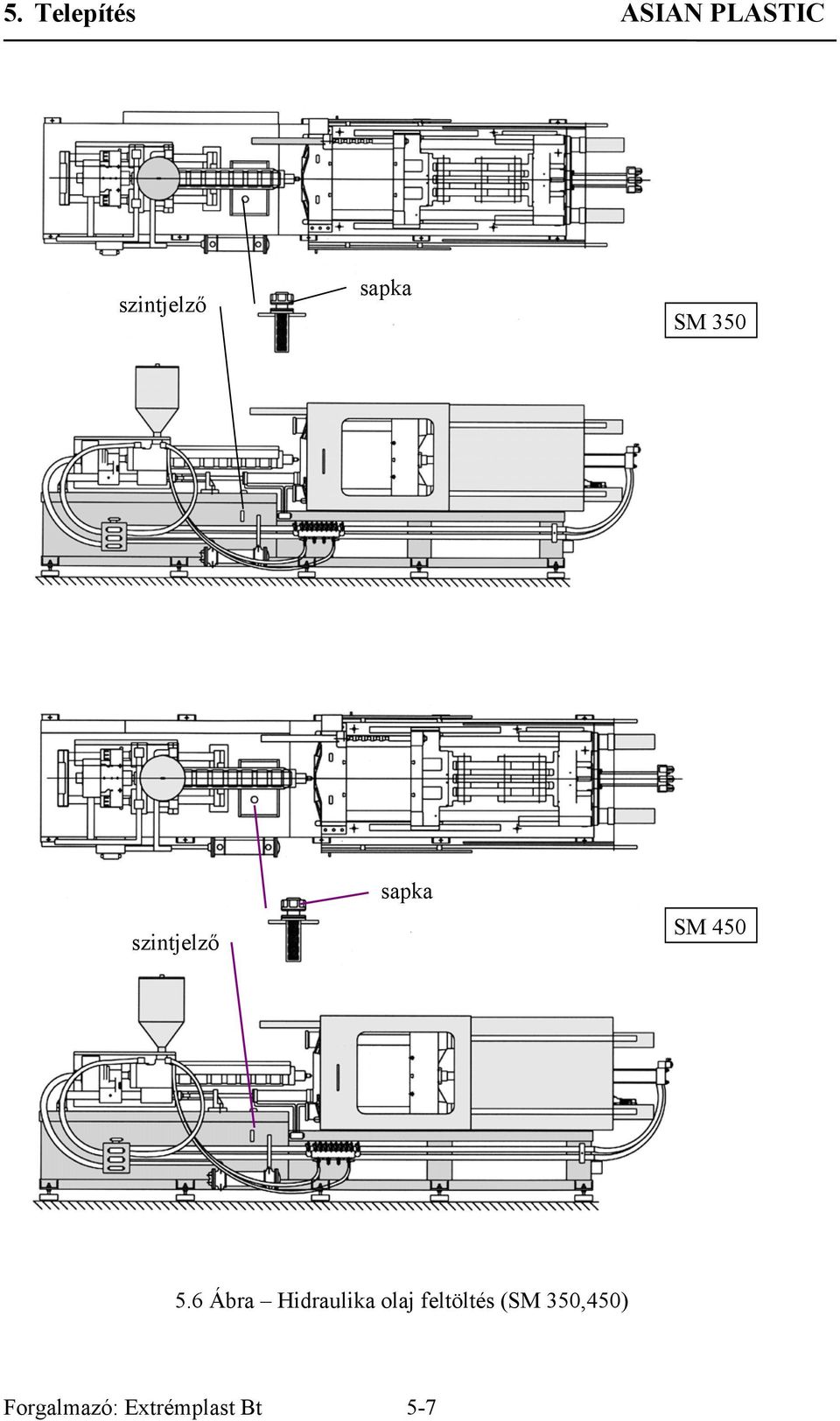

7 szintjelző sapka SM 350 szintjelző sapka SM Ábra Hidraulika olaj feltöltés (SM 350,450) Forgalmazó: Extrémplast Bt 5-7

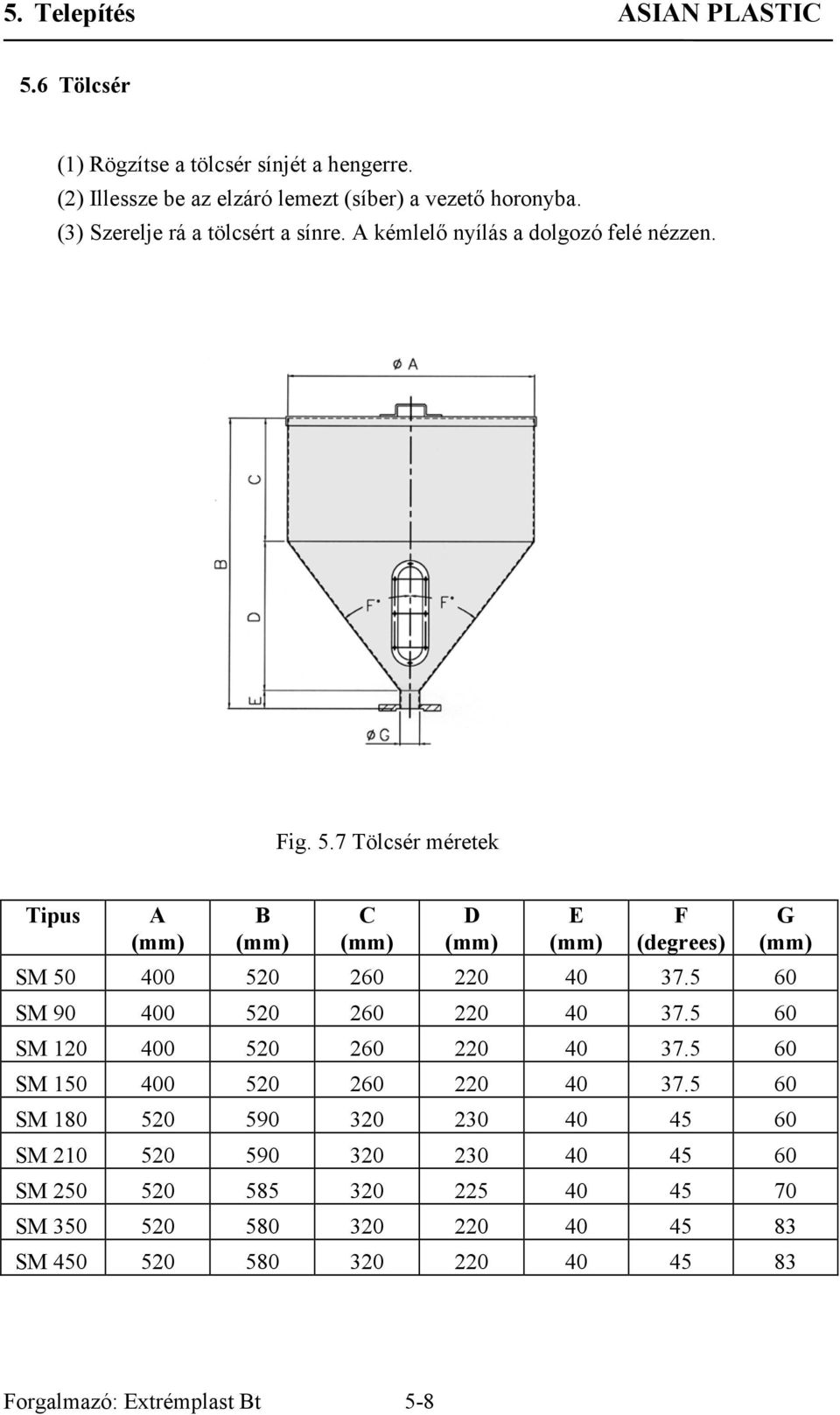

8 5.6 Tölcsér (1) Rögzítse a tölcsér sínjét a hengerre. (2) Illessze be az elzáró lemezt (síber) a vezető horonyba. (3) Szerelje rá a tölcsért a sínre. A kémlelő nyílás a dolgozó felé nézzen. Fig. 5.7 Tölcsér méretek Tipus A B C D E F (degrees) G SM SM SM SM SM SM SM SM SM Forgalmazó: Extrémplast Bt 5-8

7 Tölcsér méretek Tipus A B C D E F (degrees) G SM 50 400 520 260 220 40 37.5 60 SM 90 400 520 260 220 40 37.5 60 SM 120 400 520 260 220 40 37.

9 M10 síber nyit zár sín Csúszó tölcsér (SM ) síber Billenő kar M10 nyit zár Tipus A SM SM SM SM SM Billenő tölcsér (SM ) 5.8 Ábra - Tölcsér felszerelés Forgalmazó: Extrémplast Bt 5-9

250 40 SM 350 65 SM 450 65 Billenő tölcsér (SM 180-450) 5.

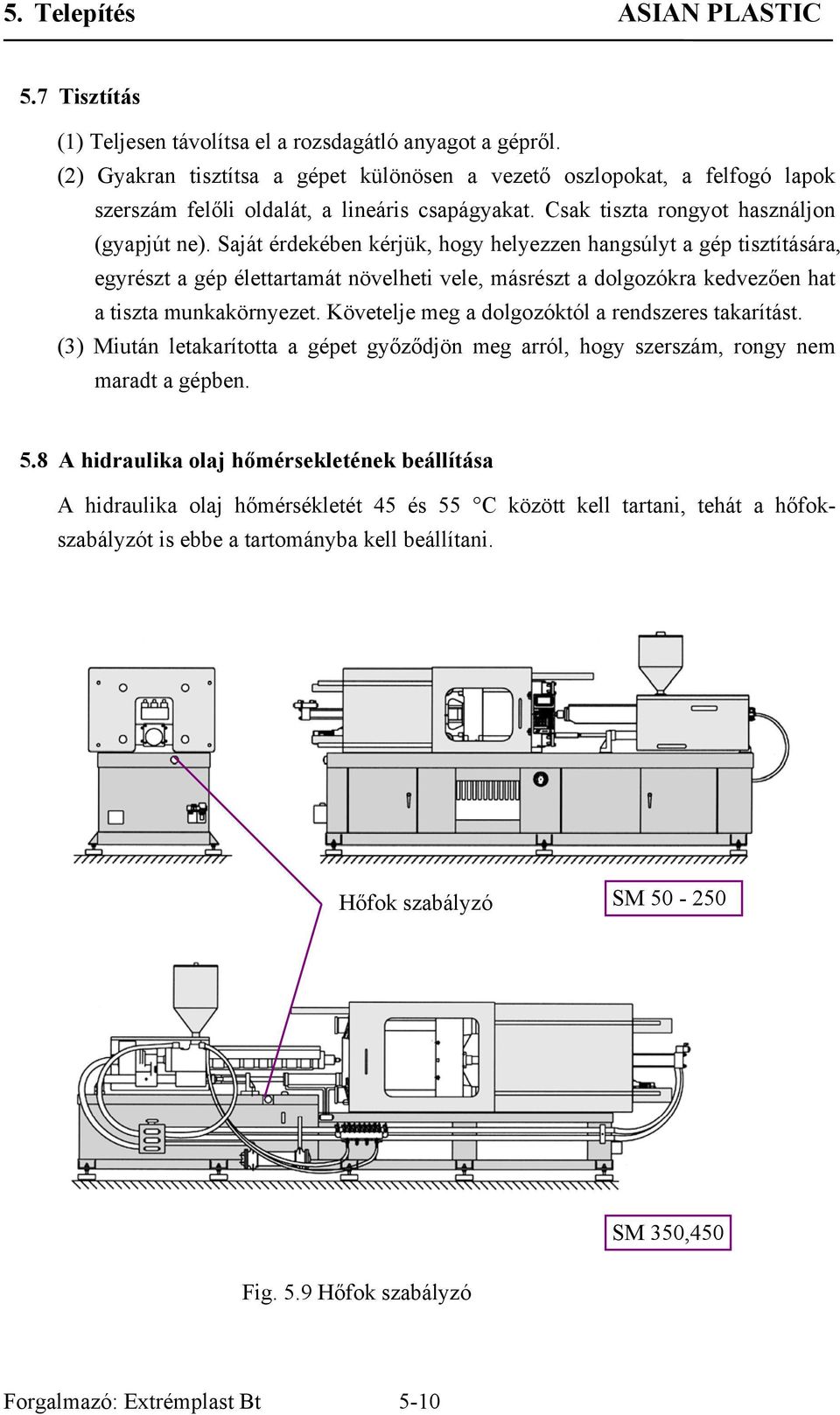

10 5.7 Tisztítás (1) Teljesen távolítsa el a rozsdagátló anyagot a gépről. (2) Gyakran tisztítsa a gépet különösen a vezető oszlopokat, a felfogó lapok szerszám felőli oldalát, a lineáris csapágyakat. Csak tiszta rongyot használjon (gyapjút ne). Saját érdekében kérjük, hogy helyezzen hangsúlyt a gép tisztítására, egyrészt a gép élettartamát növelheti vele, másrészt a dolgozókra kedvezően hat a tiszta munkakörnyezet. Követelje meg a dolgozóktól a rendszeres takarítást. (3) Miután letakarította a gépet győződjön meg arról, hogy szerszám, rongy nem maradt a gépben. 5.8 A hidraulika olaj hőmérsekletének beállítása A hidraulika olaj hőmérsékletét 45 és 55 C között kell tartani, tehát a hőfok- szabályzót is ebbe a tartományba kell beállítani. Hőfok szabályzó SM SM 350,450 Fig. 5.9 Hőfok szabályzó Forgalmazó: Extrémplast Bt 5-10

Saját érdekében kérjük, hogy helyezzen hangsúlyt a gép tisztítására, egyrészt a gép élettartamát növelheti vele, másrészt a dolgozókra kedvezően hat a tiszta munkakörnyezet.

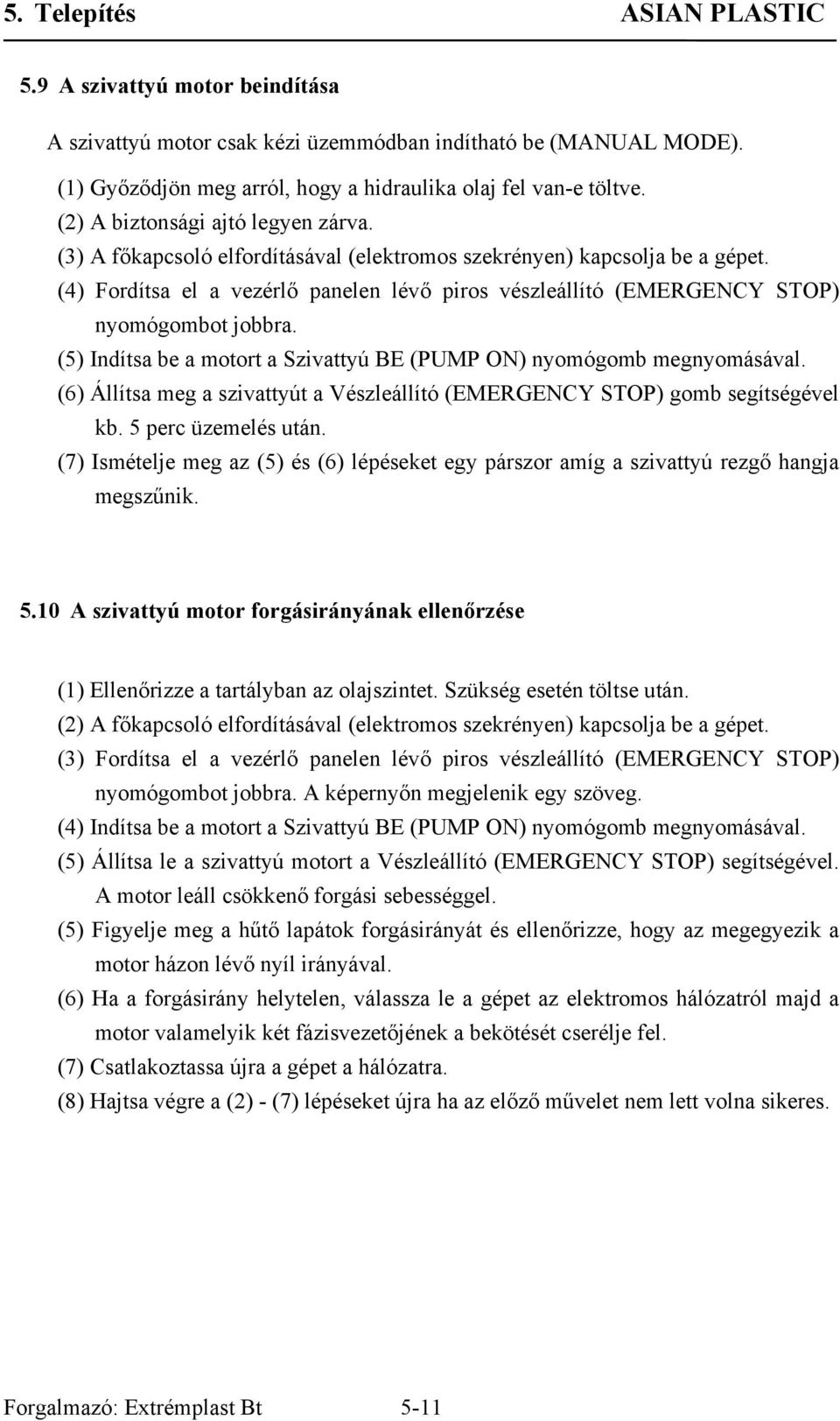

11 5.9 A szivattyú motor beindítása A szivattyú motor csak kézi üzemmódban indítható be (MANUAL MODE). (1) Győződjön meg arról, hogy a hidraulika olaj fel van-e töltve. (2) A biztonsági ajtó legyen zárva. (3) A főkapcsoló elfordításával (elektromos szekrényen) kapcsolja be a gépet. (4) Fordítsa el a vezérlő panelen lévő piros vészleállító (EMERGENCY STOP) nyomógombot jobbra. (5) Indítsa be a motort a Szivattyú BE (PUMP ON) nyomógomb megnyomásával. (6) Állítsa meg a szivattyút a Vészleállító (EMERGENCY STOP) gomb segítségével kb. 5 perc üzemelés után. (7) Ismételje meg az (5) és (6) lépéseket egy párszor amíg a szivattyú rezgő hangja megszűnik A szivattyú motor forgásirányának ellenőrzése (1) Ellenőrizze a tartályban az olajszintet. Szükség esetén töltse után. (2) A főkapcsoló elfordításával (elektromos szekrényen) kapcsolja be a gépet. (3) Fordítsa el a vezérlő panelen lévő piros vészleállító (EMERGENCY STOP) nyomógombot jobbra. A képernyőn megjelenik egy szöveg. (4) Indítsa be a motort a Szivattyú BE (PUMP ON) nyomógomb megnyomásával. (5) Állítsa le a szivattyú motort a Vészleállító (EMERGENCY STOP) segítségével. A motor leáll csökkenő forgási sebességgel. (5) Figyelje meg a hűtő lapátok forgásirányát és ellenőrizze, hogy az megegyezik a motor házon lévő nyíl irányával. (6) Ha a forgásirány helytelen, válassza le a gépet az elektromos hálózatról majd a motor valamelyik két fázisvezetőjének a bekötését cserélje fel. (7) Csatlakoztassa újra a gépet a hálózatra. (8) Hajtsa végre a (2) - (7) lépéseket újra ha az előző művelet nem lett volna sikeres. Forgalmazó: Extrémplast Bt 5-11

(4) Fordítsa el a vezérlő panelen lévő piros vészleállító (EMERGENCY STOP) nyomógombot jobbra. (5) Indítsa be a motort a Szivattyú BE (PUMP ON) nyomógomb megnyomásával.

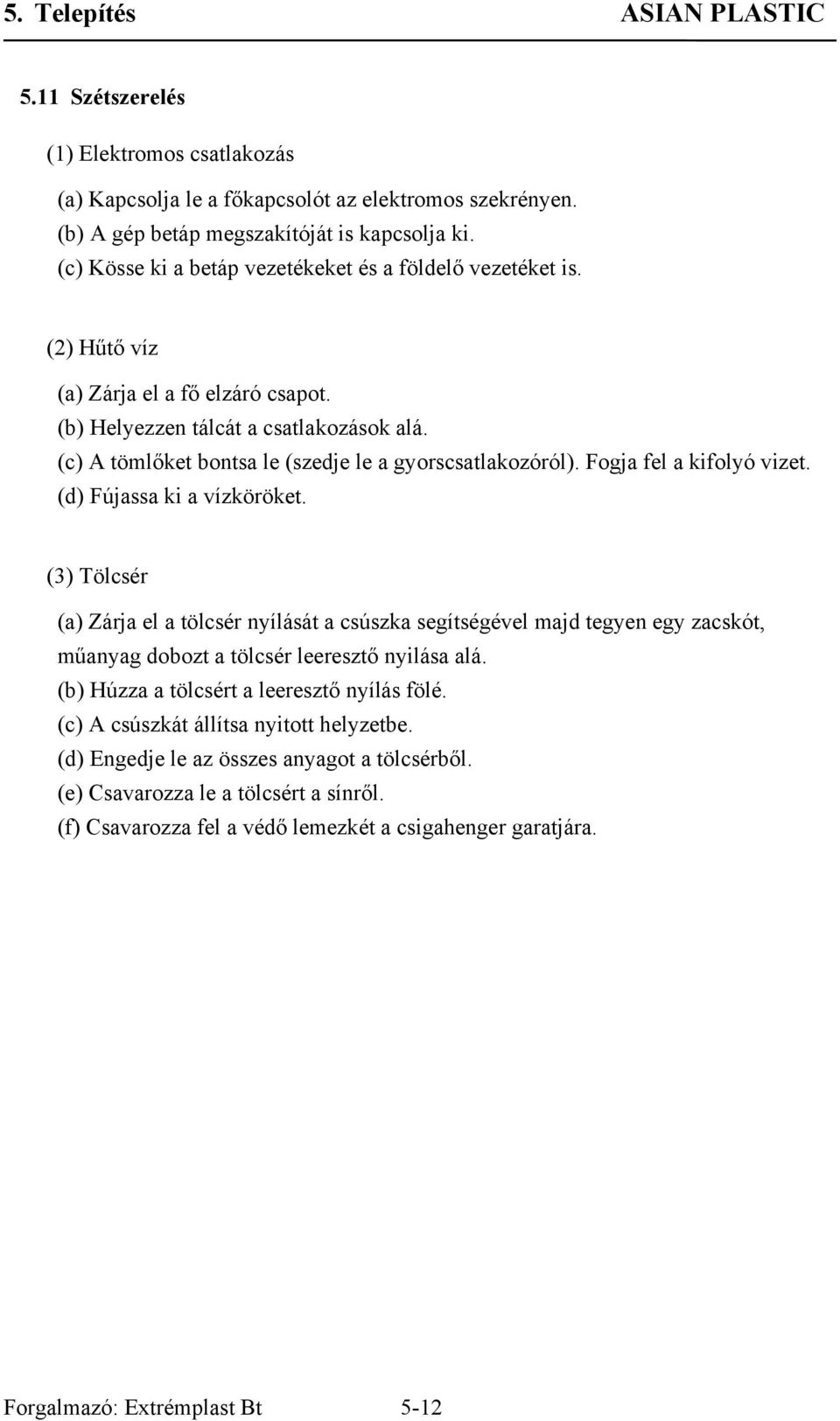

12 5.11 Szétszerelés (1) Elektromos csatlakozás (a) Kapcsolja le a főkapcsolót az elektromos szekrényen. (b) A gép betáp megszakítóját is kapcsolja ki. (c) Kösse ki a betáp vezetékeket és a földelő vezetéket is. (2) Hűtő víz (a) Zárja el a fő elzáró csapot. (b) Helyezzen tálcát a csatlakozások alá. (c) A tömlőket bontsa le (szedje le a gyorscsatlakozóról). Fogja fel a kifolyó vizet. (d) Fújassa ki a vízköröket. (3) Tölcsér (a) Zárja el a tölcsér nyílását a csúszka segítségével majd tegyen egy zacskót, műanyag dobozt a tölcsér leeresztő nyilása alá. (b) Húzza a tölcsért a leeresztő nyílás fölé. (c) A csúszkát állítsa nyitott helyzetbe. (d) Engedje le az összes anyagot a tölcsérből. (e) Csavarozza le a tölcsért a sínről. (f) Csavarozza fel a védő lemezkét a csigahenger garatjára. Forgalmazó: Extrémplast Bt 5-12

(c) A tömlőket bontsa le (szedje le a gyorscsatlakozóról). Fogja fel a kifolyó vizet. (d) Fújassa ki a vízköröket.
