1 gravitációs vezetékek méretezése és fektetése csatlakozórendszerek TERVEZÉS ÉS FEKTETÉS

2 292

3 Tartalomjegyzék awadock bekötési lehetőségek Szerelési útmutató TERVEZÉS ÉS FEKTETÉS 293

4 AWADOCK bekötési lehetőségek Megfelelő megoldás minden kívánalomhoz Csatlakozócsonk Átmérő Furat Átmérő Fúrókorona Csatlakozás Főcső Falvastagság, alapcső mm-ben Méret, alapcső KG*-csatlakozás AWADOCK gömbcsuklóval mm AWADOCK DN/OD 200 gömbcsuklóval mm AWADOCK mm AWADOCK DN/OD mm Kőagyag csatlakozás AWADOCK kőagyag DN/ID mm Üvegszál-erősítésű műanyag/öntvény csatlakozás AWADOCK GFK/öntöttvas DN/ID mm KG*-faláttörés AWADOCK MD AWADOCK MD DN/OD 200 Kombi-Set DN/OD ± 1 mm 250 ± 1 mm 276 ± 1 mm 200 mm 257 mm 200 mm 257 mm 200 mm 200 mm 200 mm 250 mm 276 mm Beton/ vasbeton csövek a DIN EN 1916 szerint Kőagyag csövek a DIN EN szerint Betonaknák a DIN EN 1916 szerint Sima falak és téglalap alakú betonaknák AWASCHACHT PP DN 1000 Kültéri sima csövek pl. PP a DIN EN 1852 szerint; PVC a DIN EN 1401 szerint GFK a DIN 19869/19565 szerint Többrétegű csatornacsövek a DIN EN szerint Megfelelő szerszám DN DN 1000 DN 200 DN 250 DN 315 DN 400 DN 500 DN DN DN DN OD 315 DN ID B típus C típus D típus K típus (csatlakoztatás csak DN 400-tól) B típus C típus B típus C típus D típus E típus F típus G típus H típus K típus K típus (csatlakoztatás csak DN 400-tól) D típus E típus F típus G típus H típus B típus C típus K típus B típus C típus DN OD 500 DN ID 800 DN OD 800 DN OD 1200 Szerelőkulcs Fúrókorona/fűrészharang * KG = csatorna alapcső; kívül sima csövek, pl. PP az EN 1852 vagy PVC az EN 1401 szerint 294

5 KG*-csatlakozás betoncsövekhez KG*/kőagyag-csatlakozás betonaknához KG*-csatlakozás sima falú műanyag csövekhez KG*-csatlakozás AWASCHACHT-hoz KG*-csatlakozás többrétegű csatornacsövekhez Kombi-Set DN/OD 315 Kombi-Set DN/OD 400 AWADOCK KG AWADOCK KG DN/OD 200 AWADOCK Kőagyag DN/ID 150 AWADOCK Polymer Connect AWADOCK Polymer Connect DN/OD 200 AWADOCK KG AWADOCK KG DN/OD 200 AWADOCK CP AWADOCK CP AWADOCK CP DN/OD ± 1 mm 426 ± 1 mm mm mm mm 162 ± 1 mm 200 ± 1 mm 200 ± 1 mm 250 ± 1 mm mm mm 341 mm 426 mm 200 mm 257 mm 200 mm 162 mm 200 mm 200 mm 250 mm 178 mm 200 mm 250 mm mm TERVEZÉS ÉS FEKTETÉS B típus C típus

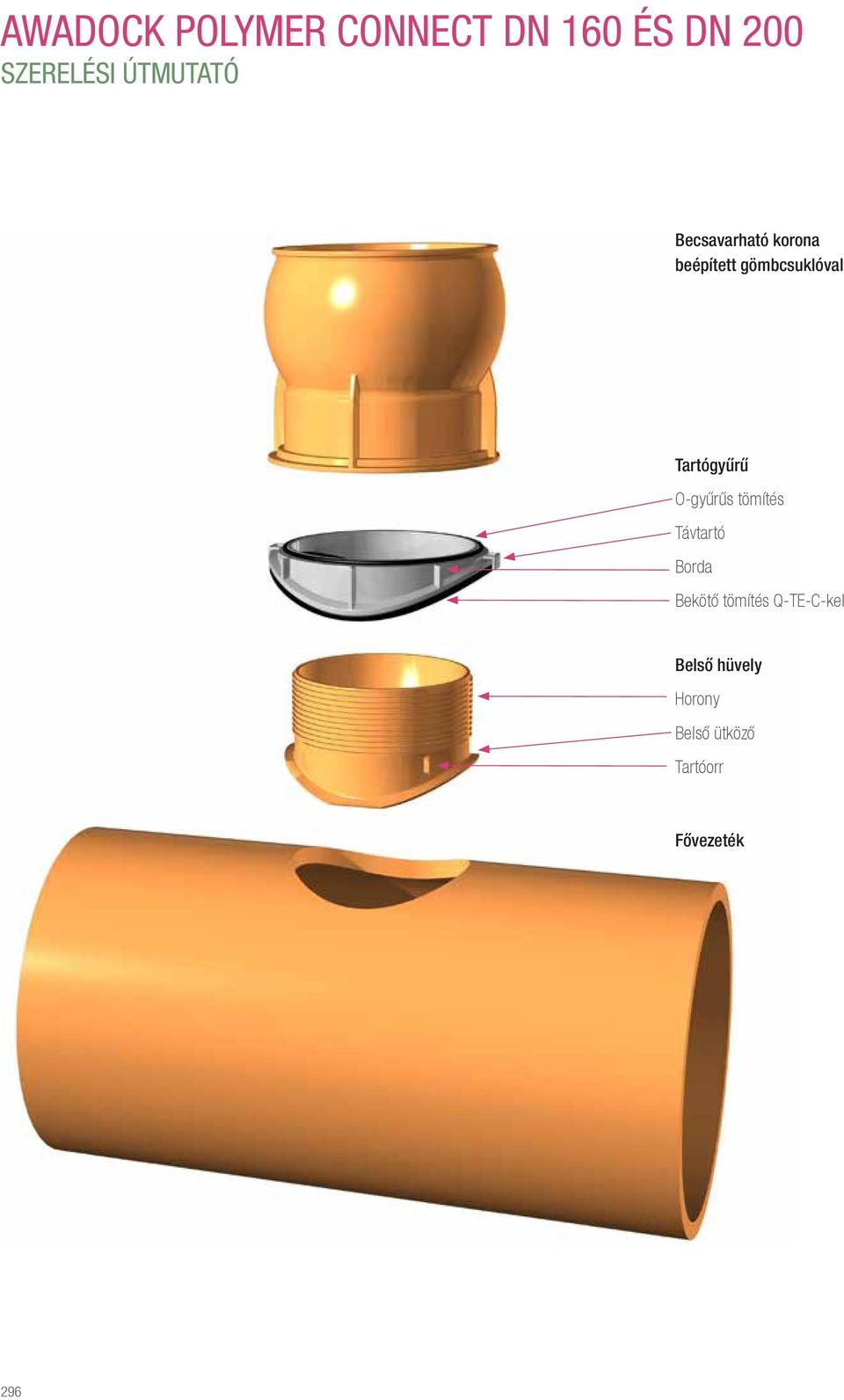

6 AWADOCK POLYMER CONNECT DN 160 ÉS DN 200 Szerelési útmutató Becsavarható korona beépített gömbcsuklóval Tartógyűrű O-gyűrűs tömítés Távtartó Borda Bekötő tömítés Q-TE-C-kel Belső hüvely Horony Belső ütköző Tartóorr Fővezeték 296

7 Beépítési útmutató: --Ellenőrizze az AWADOCK POLYMER CONNECT készlet hiánytalanságát! --Szerelés előtt ellenőrizze, hogy a fővezetékben nincs-e szennyvíz-visszatorlódás! --Szerelés közben ügyeljen a tisztaságra! --A teljesítményveszteség nélküli, optimális fúrási folyamathoz szükség esetén teljesen csévélje le a kábeldobot! --A tömítéssel ellátott tartógyűrűt a végleges beépítésig óvja a nedvességtől! --A helyes beépítéshez szerelőkulcskészlet szükséges. Ez megtalálható az AWADOCK tartozékok kínálatában. Anyagszám: (DN 160 esetén), anyagszám: (DN 200 esetén). --Ellenőrizze az átmérőre és a cső falvastagságára vonatkozó adatokat, és hasonlítsa össze azokat a főcsőével! Főcső mérete Cső falvastagsága AWADOCK POLYMER CONNECT Minimális Maximális DN 160 DN 200 DN 200 4,9 10, DN 250 6,2 12, DN 315 7,7 15, DN 400 9,8 19, DN ,2 24, DN ,0 33, DN ,0 33, DN ,0 33, Furatátmérő 162 mm ± 1 mm 200 mm ± 1 mm Bekötő- és főcső anyaga PVC az EN 1401 szerint PP az EN 1852 szerint PP-MD az EN szerint Üvegszál-erősítésű műanyag a DIN és a DIN szerint A következők szerint járjon el: 1 Alkalmas ceruzával jelölje meg a bekötés helyét (90 és 270 között), lásd a vázlatot. 2 A jelölés helyén végezzen 8 mm-es fúróval előfúrást. 3 Vezesse be a központosító fúrót az előfúrt furatba. Készítse el a furatot koronafúróval a csőtengelyre 90 -ban, a furatátmérőt lásd a táblázatban. 162 ± 1 mm TERVEZÉS ÉS FEKTETÉS Sorjázza le a furatot belül és kívül egy alkalmas szerszámmal. Tartsa a belső hüvelyt a fent látható módon. Védőkesztyű viselete ajánlott. Helyezze a belső hüvelyt a furatra. Nyomja a belső hüvelyt erősen a furatba Fordítsa el a belső hüvelyt úgy, hogy a horony a csőtengellyel párhuzamosan álljon. Húzza fel a belső hüvelyt. Ügyeljen arra, hogy a tömítések és a tömítőfelületek teljesen tiszták és sértetlenek legyenek! Helyezze a tartógyűrűt a bekötő tömítéssel és az O-gyűrűs tömítéssel a belső hüvelyre. Csak a becsavarható korona tömítő felületét kenje be anyaggal. Elsőként kézzel csavarja rá a becsavarható koronát a belső hüvelyre anélkül, hogy a tartógyűrű megakadna. Közben másik kezével tartsa meg a tartógyűrűt. 297

8 Helyezze fel a két szerelőkulcsot az ábrán látható módon. Ügyeljen arra, hogy az első szerelőkulcs belekapjon a tartógyűrű bordájába. Ez rögzítésre szolgál, és nem forog el. Húzza meg szorosan a második szerelőkulccsal a becsavarható koronát. A tartógyűrűn lévő távtartó nyomatékhatároló funkciót tölt be, vagyis amint az alapcsőre támaszkodik, semmiképpen nem szabad tovább csavarni Ellenőrizze, hogy a belső ütköző egyenletesen felfekszik-e a csövön. Ellenőrizze a tömítés megfelelő illeszkedését. Kenje be a bekötőcsövet síkosítóanyaggal, és vezesse be ütközésig a becsavarható koronába. Beépítési helyzettől függően a bekötőcső fokozatmentesen vízszintesen vagy függőlegesen ± 7,5 -kal szögbe állítható DN 200: ±7,5. Üvegszál-erősítésű műanyag csövekre történő szereléskor tartsa be a következő szerelési utasításokat is 1 Fúrás gyémánt fúrókoronával (anyagszám: (DN 160 esetén) és anyagszám: (DN 200 esetén)) a csőtengelyre merőlegesen (90 és 270 között), a furatátmérőt lásd a táblázatban folyásirány 2 A vonalkázott helyeken gömbölyítse le a furat külső peremét alkalmas szerszámmal (pl. legyező csiszolótárcsával, csempereszelővel, ráspollyal stb.) DN 500-nál kisebb átmérőjű üvegszál-erősítésű műanyag csövek esetén a furat belső peremének élét is le kell munkálni. 4 Kenje be a legömbölyített/lemunkált peremet síkosítóanyaggal, hogy könnyebben be tudja nyomni a belső hüvelyt. Miután benyomta a belső hüvelyt, törölje le a tömítő felületről a felesleges síkosítóanyagot. Folytassa a szerelést a szerelési útmutató pontja szerint. 298

9 AWADOCK POLYMER CONNECT Az AWADOCK POLYMER CONNECT alkalmas és DN/OD 200 átmérőjű műanyag csövek sima falú PP, PE, PVC és üvegszál-erősítésű műanyag csövekre történő csatlakoztatására. A becsavarható korona beépített csuklóval van ellátva, amely ± 7,5 -ban történő elforgatást tesz lehetővé. Például a süllyedés következtében fellépő nyíróterhelés ezzel minimálisra csökken. A nagy térfogatú bekötő tömítésben további duzzadóképes elasztomer tömítés található a legrosszabb esetre. AWADOCK T-Flex Az AWADOCK T-Flex különböző csőfajták kívülről sima felületű fővezetékekre történő csatlakoztatására szolgál --Megfelel DN/OD 200 DN/OD 500 fővezetékekhez --DN/OD 110, 160, 200 átmérőjű csatlakozás A polipropilénből készült csatlakozónyereg különösen ütésálló, és ellenáll az agresszív szennyvíznek. Kamerás ellenőrzésnél belső címkézés garantálja a bekötés azonosítását. Az AWADOCK POLYMER CONNECT csatlakozóvezeték bekötése gazdaságosabb a hagyományos, elágazás-darabbal és áttoló karmantyúval történő bekötésnél. A bekötés egyaránt történhet az újonnan történő fektetésnél vagy utólag, fúrókoronával. A lehetséges alapcsövekről a Csatlakozórendszerek című fejezetben olvashat részletesen. A szigetelés az alapcső külső fala felől történik, rozsdamentes acél gallérral és EPDM-tömítéssel. Az AWADOCK T-Flex csatlakozórendszerrel nagy furattávolságok hidalhatók át, ami azt jelenti, hogy használni lehet a szabványos koronafúrókat. Az AWADOCK T-Flex univerzálisan használható. Minden sima- és vékonyfalú csőhöz hozzáilleszthető (többek között PP, PVC, üvegszálas cement, öntvény GFK stb.). DN/OD Külső átmérő (mm) Külső átmérő (mm) Magfurat Bekötőcső Alapcső (mm) TERVEZÉS ÉS FEKTETÉS 299

10 AWADOCK NEW GENERATION Szerelési útmutató Beépítési útmutató: --Az AWADOCK Q-TE-C nedveségtől védett és száraz helyen történő tárolást igényel. --A beépítésig óvni kell a nedvességtől, elkerülve ezzel a beépítés előtti duzzadását! --Ellenőrizze az AWADOCK készlet hiánytalanságát (bekötő tömítés, becsavarható korona ajakos tömítéssel, síkosítóanyag)! --A két csatlakozás közötti legkisebb távolság egy beton- vagy vasbeton csövön 1 m lehet. --Feltétlenül kerülni kell, hogy két furat közvetlenül egymással szemben helyezkedjen el. --A betoncsövek az azonos méret ellenére eltérő falvastagsággal készülhetnek. --A megfelelő AWADOCK típus kiválasztásánál kétség esetén az alapcső falvastagsága a döntő. --Ellenőrizze a névleges átmérőre, a csatlakozás típusára és a belső átmérőre vonatkozó adatokat, és hasonlítsa össze azokat az alapcsőével! --Szerelés előtt ellenőrizze, hogy a fővezetékben nincs-e szennyvíz-visszatorlódás! --Szerelés közben ügyeljen a tisztaságra! 1 2 AWADOCK csövekhez és betonaknákhoz DN mm mm -1-1 DN mm mm -1-1 AWADOCK egyenes falakhoz 1 Rögzítse a fúrókészüléket megfelelő eszközökkel (pl. szeg, tapadókorong, heveder, fúróállvány használatával) 90 és 270 között. 2 Gyémánt fúrókoronával készítsen derékszögű furatot a csőtengely közepére. A furat átmérőjét lásd a táblázatban Szükség esetén távolítsa el a fúrómagot. Tisztítsa meg a furat oldalát. 4 Ellenőrizze a furat falát, hogy nincsenek-e rajta sérülések, és ha vannak, akkor javítsa ki őket. 5 Tolja be az AWADOCK bekötő tömítést a furatba. Ügyelni kell arra, hogy a csatlakozótömítés záró pereme felfeküdjön a fővezeték külső falára. A nyilak a cső hosszirányába mutatnak. 6 Kenje be az AWADOCK bekötő tömítés belső menetének teljes felületét a mellékelt síkosítóanyaggal. A maradék anyagot ossza szét egyenletesen a becsavarható korona menetén. 300

11 Helyezze a szerelőkulcsot a becsavarható koronára. 8 A szerelőkulcs segítségével az utolsó csavarmenetig, egyenletesen be kell hajtani a kúpos becsavarható koronát a bekötő tömítésbe. Ügyeljen a becsavarható korona központos becsavarására. 9 Ellenőrizze, hogy a megfelelő csonkot építette-e be. A tömítés és a csonk nem nyúlhat be a főcsatornába. 10 Kenje be a megmunkált bekötőcsövet síkosítóanyaggal, és vezesse be ütközésig a becsavarható koronába. 10a 10a Gömbcsuklós AWADOCK termékekhez: Beépítési helyzettől függően a bekötőcső fokozatmentesen vízszintesen vagy függőlegesen ± 7,5 -kal szögbe állítható. TERVEZÉS ÉS FEKTETÉS 301

12 AWADOCK CP Szerelési útmutató Beépítési útmutató: --Ellenőrizze az AWADOCK készlet hiánytalanságát (bekötő tömítés, becsavarható korona ajakos tömítéssel, síkosítóanyag)! --Szerelés előtt ellenőrizze, hogy a fővezetékben nincs-e szennyvíz-visszatorlódás! --Szerelés közben ügyeljen a tisztaságra! --Ellenőrizze az átmérőre és a cső falvastagságára vonatkozó adatokat, és hasonlítsa össze azokat az alapcsőével! --A helyes beépítéshez szerelőkulcskészlet szükséges. Ez megtalálható az AWADOCK tartozékok kínálatában, anyagazonosító szám: Jelölje meg a csatlakozás helyét az egyik hullám tetején megfelelő jelölőceruzával. A jelölés helyén végezzen 8 mm-es fúróval előfúrást. Vezesse be a központosító tüskét/fúrót az előfúrt furatba. Lyukfűrésszel készítsen derékszögű és központos furatot a csőtengely közepére. A furat átmérőjét lásd a táblázatban. B típus C típus Csatlakozás DN 160 DN 160 DN 200 Fúrókorona átmérője 178 mm 200 mm 250 mm Furat / -1 mm / -1 mm / -1 mm Távolítsa el a fúrómagot. Ellenőrizze a méreteket a bélés belsejében. Sorjázza le a furat oldalát tisztára egy alkalmas szerszámmal. 2 Győződjön meg arról, hogy az AWADOCK CP készlet szennyeződésektől mentes. Síkosítóanyag nélkül vezesse be az AWADOCK CP bekötő tömítést a furatba. 3 Ügyeljen arra, hogy a záróajak felfeküdjön a cső belső oldalára. Szükség esetén nyúljon a csőbe, és húzza ki a záróajakot a cső belső oldala felé. 4 A külső tömítésen látható nyilaknak a cső hosszirányába kell mutatniuk. 302

13 Vigyen fel bőségesen síkosítóanyagot a becsavarható korona külső menetére és a tömítés belső menetére. Ezután vezesse be az AWADOCK becsavarható koronát. 6 Helyezze a szerelőkulcsot a becsavarható koronára. Ezután a szerelőkulcs segítségével (külön kapható tartozék) az utolsó csavarmenetig, egyenletesen és központosan be kell hajtani a becsavarható koronát a csatlakozótömítésbe. Ezután (az esetén) csavarja tovább addig (legfeljebb ½ fordulattal), amíg a függőleges jelölések a nyilak fölé kerülnek a tömítésen. 7 Ellenőrizze, hogy a záróajak felfekszik-e a cső belsején. 8 Kenje be a lemunkált bekötőcsövet síkosítóanyaggal, és vezesse be ütközésig a becsavarható koronába. Többrétegű cső mérete Profilmagasság Benyúlási AWADOCK CP DN 160 AWADOCK CP DN 160 Profilmagasság, Benyúlási AWADOCK CP DN 200 Belső átmérő OD mm mélység mm Típus Anyagszám Típus Anyagszám mm mélység mm Típus Anyagszám A B C Fúrókorona átmérője 178 mm 200 mm 250 mm Furatátmérő /-1 mm /-1 mm /-1 mm TERVEZÉS ÉS FEKTETÉS 303
