VESZÉLYES! 2.1. A biztonság mindig elsődleges szempont legyen a tengelykapcsoló beszerelése, működtetése és karbantartása során.

Átírás

1 (Oldal: 1 / 6) Az ATEX (Atmosphere Explosibles) megjelölés az új útmutatóhoz készült. Az ATEX ellenőriz valamennyi, a robbanásbiztos eszközök állapotára vonatkozó előírást. Modell száma Kategória Referencia Év: Maximális hőmérséklet 1. Általános információ 1.1. A Viva tengelykapcsolók a gépi berendezések forgó tengelyei között létesítenek mechanikus kapcsolatot. A nyomaték átvitelére egy lágy rugalmas elem szolgál, mely kompenzálja a tengelyek beállítási pontatlanságát Ezek az utasítás arra szolgál, hogy segítséget nyújtson a Viva tengelykapcsoló beszereléséhez és karbantartásához. Olvassa el a jelen útmutatót a tengelykapcsoló beszerelése, valamint a tengelykapcsoló és a csatlakozó berendezések karbantartása előtt. A jelen útmutatót tartsa a berendezés közelében, és tegye elérhetővé a karbantartó személyzet számára A jelen dokumentum szerzői jogainak tulajdonosa Rexnord Industries, LLC. A jelen szerelési és karbantartási útmutató piaci verseny céljára sem egészében, sem részben nem másolható le Szimbólumok és jelentésük: Személyi sérülés veszélye. A gép károsodhat. Fontos adatokra mutat. 2. Biztonsági és megfontolandó javaslatok 2.1. A biztonság mindig elsődleges szempont legyen a tengelykapcsoló beszerelése, működtetése és karbantartása során Pontosan tartsa be az energiaellátás kikapcsolására és gép akaratlan beindításának kizárására vonatkozó előírásokat A személy(ek)re és/vagy vagyontárgyakra leselkedő lehetséges veszélyek, valamint a termékek helytelen használata vagy beszerelése miatti esetleges balesetek elkerülése érdekében pontosan kövesse a kiválasztási, szerelési, karbantartási és üzemeltetési eljárásokat Valamennyi, a tengelykapcsoló és a hozzá kapcsolódó berendezés telepítésével, kiszolgálásával, működtetésével, karbantartásával és javításával foglalkozó személynek el kell olvasnia, meg kell értenie, és be kell tartania a jelen szerelési és karbantartási útmutatót Valamennyi forgó erőátviteli termék potenciális veszélyt jelent, és súlyos sérülést okozhat. Ezeket megfelelően kell felügyelni az OSHA, ANSI, ATEX, európai gépbiztonsági szabványoknak és más, helyi szabványoknak megfelelően. A felhasználó felelőssége, hogy megfelelő felügyeletet biztosítson. LEGYEN ÓVATOS! Annak érdekében, hogy a tengelykapcsoló megfeleljen az ATEX követelményeinek, pontosan követnie kell a jelen szerelési és karbantartási utasítást, valamint a számú űrlapon leírtakat. Ez a melléklet ismerteti az ATEX követelményeket. Ha a kezelő nem követi ezeket az utasításokat, akkor a tengelykapcsoló azonnal az ATEX-nek meg nem felelőnek minősül Az ATEX követelmények teljesítéséhez a védőszerkezet és a tengelykapcsoló között körkörösen legalább 12,7 mm-es (1/2 hüvelyk) hézagnak kell lennie (A tengelykapcsoló 1. táblázatban szereplő e a milliméterben megadott külső átmérőjét jelenti) Győződjön meg arról, hogy kikapcsolta-e az elektromos áramot, és más lehetséges energiaforrásokat, mielőtt dolgozni kezdeni a tengelykapcsolóon Ne érjen a forgó és/vagy működésben lévő tengelykapcsolóhoz A tengelykapcsolóon munkát csak akkor végezzen, amikor a tengelykapcsoló nyugvó, terhelésmentes állapotban van. Rexnord Industries, LLC, 5555 S. Moorland Rd., New Berlin, WI Telephone: Fax: november info@rexnord.com honlap: Hatálytalanítva: 02/10

2 (Oldal: 2 / 6) 3. Rexnord Viva tengelykapcsoló felépítése és az alkatrészek számozása VS típus és VSX 1. ábra tengelykapcsoló 1 1. táblázat Viva alkatrész számok Rugalmas elem Kerékagyak Elem VS típus VSX típus Előfúrt acél Szabványos brit QD agyak* Fejes csavarok Whitworth-menet 7 (BSW) 5 Kúpos bronzzal bélelt agy hüvelyk* 3 Nagy sebességű gyűrűk X X X = X = X X X X X X X X Megjegyzés: Az agyak szabványos, vagy spacer flex elemei cserélhetők. * Csapágypersely nincs mellékelve. = AV150/V170 ugyanazokat az agyakat, nagy sebességű gyűrűket és hatlapfejű csavarokat alkalmazza 4. Agy szerelés Győződjön meg arról, hogy kikapcsolta-e az elektromos feszültséget, és más lehetséges energiaforrásokat, mielőtt dolgozni kezd az agy és a tengelykapcsoló összeszerelésén 4.1. Vizsgálja meg a tengelykapcsolót, nincs-e rajta látható sérülés Nem foszló ruhával tisztítsa meg az agy furatait és a tengelyeket. Távolítsa el a forgácsokat Összeszereléskor a ékeknek szorosan illeszkedniük kell az agyban és a tengelyben egyaránt, enyhe hézaggal a ék csúcsa felé Vigyázat: Ha az agyat fel kell melegíteni, akkor lehetőség szerint hevítő kemencében tegye. Nyílt láng használata nem ajánlott. Ha lánggal kell melegítenie, fontos, hogy egyenletes hevítést biztosítsunk, elke rülendő a torzulást és a túl magas hőmérsékletet. Hőérzékeny kréta segítségével megállapíthatja az agy hőmérsékletét annak felszínén. A forró agy érintése égési sérüléseket okozhat. Viseljen munkavédelmi kesztyűt, hogy közvetlenül ne érintkezzen a forró felülettel Rexnord Industries, LLC, 5555 S. Moorland Rd., New Berlin, WI november 2011 Telephone: Fax: Hatálytalanítva: 02/10 info@rexnord.com honlap:

3 (Oldal: 3 / 6) 4.4. A Rexnord Viva agyak a következőképpen szerelhetők: D E F a tengelyvéggel egy síkban (D) a tengelyvég besűlyesztve (E) a tengelyvég kiáll (F) 2. ábra FIGYELEM! A tengely helyigénye hosszirányban: az átmérő 0,8-szorosa, bélésezett tengely esetében az átmérő 100%-a. 5. Egyenes furat hézaggal/csúszó illesztés 5.1. Helyezze a ék(ek)et a tengelybe Ellenőrizze, hogy a beállító csavar(ok) nem lógnak-e az ékek útjába és/vagy a furatba. Ha szükséges, lazítsa meg a beállító csavart, így biztosítva a hézagot az összeszereléskor Csúsztassa fel az agyat a tengelyre, a kívánt axiális pozícióba. FIGYELEM! Az agy pontos elhelyezésének beállításához használjon fél-elemet. Illessze össze, majd a kalibrált nyomatékkulccsal húzza meg a beállító csavar(oka)t a 2. táblázatban látható nyomatékkal. 2. táblázat - A beállító csavarok meghúzási nyomatéka Beállító csavarok e Belső hatlapú Beállító csavarok e Belső hatlapú hüvelyk font-hüvelyk font-láb Nm hüvelyk mm font-hüvelyk font-láb Nm mm 1/ /8 M M3 5/ /32 M M4 3/ /16 M M5 1/ /4 M M6 FIGYELEM! Soha ne hajtson be két csavart egymás fölé ugyanabba a belső menetes furatba! 6. Egyenes furat interferencia illesztéssel 6.1. Pontosan mérje le a furat és a tengely átmérőjét, így biztosítva a pontos illesztést Helyezze a ék(ek)et a tengelybe Hevítse fel az agyat egy kemencében, amíg a furat megfelelő mértékben kitágul F (177 C) hőmérséklet általában elegendő a szénszálas agyakhoz. Ne lépje túl az 500 F (260 C) hőmérsékletet Nagyobb hőmérséklet szükséges lehet nagyobb interferencia illesztési szintekhez, acélötvözetből készült agyak esetén. Ál talános szabály, hogy az acél esetén a tengely átmérő minden 160 F mértékű hőmérséklet-növekedésnél 0,001 hüvelyket tágul (azaz 0,029 mm/100 C). Ha a hőmérsékletet számítja, vegye figyelembe, hogy nagyobb átmérőre van szüksége a szükséges illesztési hézag eléréséhez a kezelési eljárás során fellépő hőveszteség és az azt követő zsugorodás miatt Miután az agy kitágult, gyorsan helyezze el a tengelyen a kívánt axiális pozícióba. Egy előre beállított határoló készülék segítséget nyújthat. 7. Kúpos bélésezett agy 7.1. Kúpos bélésezés használata esetén tartsa be a gyártó útmutatóját. Rexnord Viva V. típusú tengelykapcsoló agy / elem összeszerelési lehetőségek (lásd a 3. számú táblázatot) 3. ábra elrendezés elrendezés elrendezés 3. táblázat V. típus összeszerelési lehetőségek tengelykapcsoló ek Agy elrendezés C (mm) A B C Rexnord Industries, LLC, 5555 S. Moorland Rd., New Berlin, WI Telephone: Fax: november info@rexnord.com honlap: Hatálytalanítva: 02/10

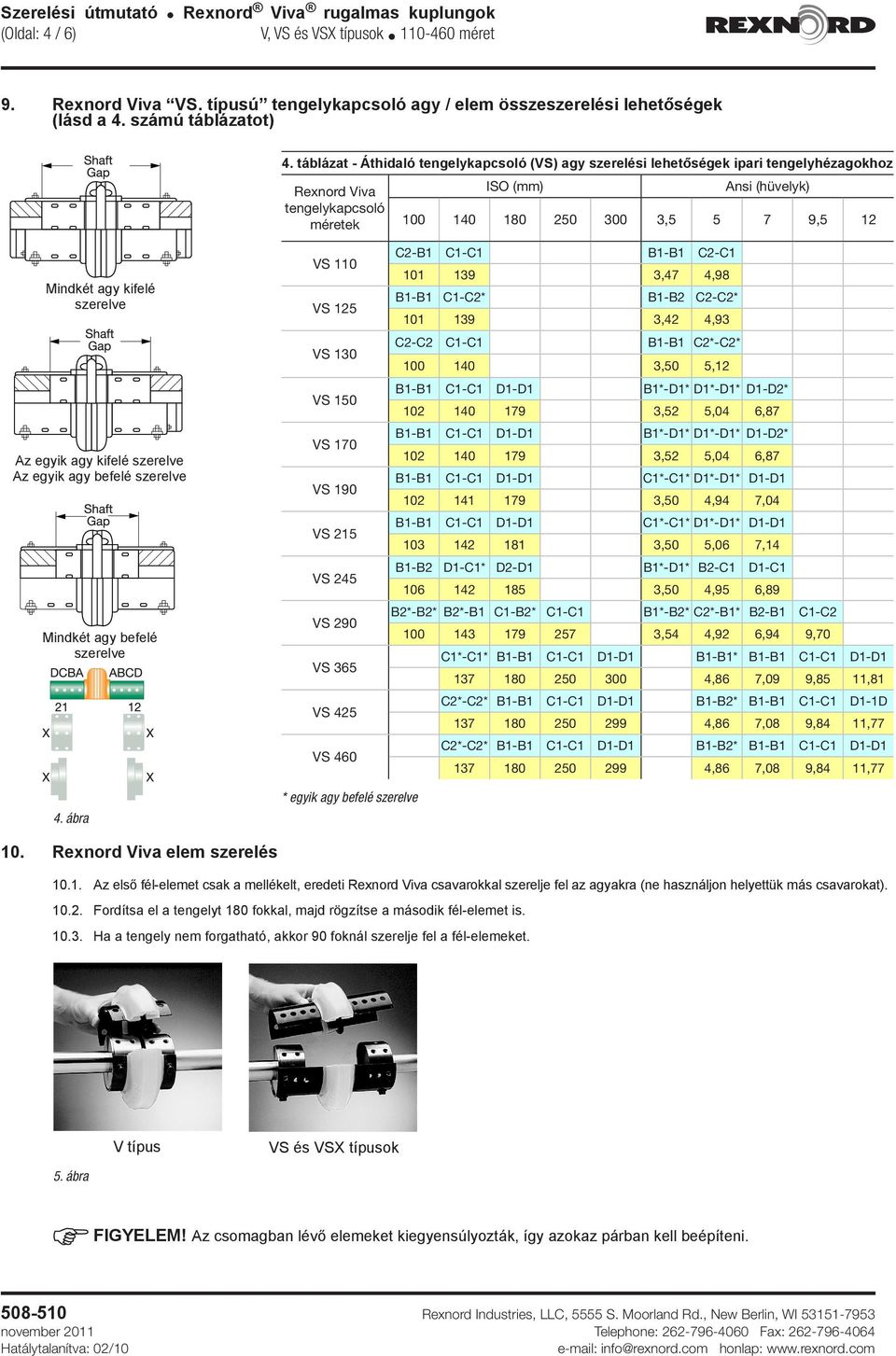

4 (Oldal: 4 / 6) 9. Rexnord Viva VS. típusú tengelykapcsoló agy / elem összeszerelési lehetőségek (lásd a 4. számú táblázatot) 4. táblázat - Áthidaló tengelykapcsoló (VS) agy szerelési lehetőségek ipari tengelyhézagokhoz Rexnord Viva tengelykapcsoló ek ISO (mm) Ansi (hüvelyk) , ,5 12 Mindkét agy kifelé szerelve Az egyik agy kifelé szerelve Az egyik agy befelé szerelve Mindkét agy befelé szerelve VS 110 VS 125 VS 130 VS 150 VS 170 VS 190 VS 215 VS 245 VS 290 VS 365 VS 425 VS 460 C2-B1 C1-C1 B1-B1 C2-C ,47 4,98 B1-B1 C1-C2* B1-B2 C2-C2* ,42 4,93 C2-C2 C1-C1 B1-B1 C2*-C2* ,50 5,12 B1-B1 C1-C1 D1-D1 B1*-D1* D1*-D1* D1-D2* ,52 5,04 6,87 B1-B1 C1-C1 D1-D1 B1*-D1* D1*-D1* D1-D2* ,52 5,04 6,87 B1-B1 C1-C1 D1-D1 C1*-C1* D1*-D1* D1-D ,50 4,94 7,04 B1-B1 C1-C1 D1-D1 C1*-C1* D1*-D1* D1-D ,50 5,06 7,14 B1-B2 D1-C1* D2-D1 B1*-D1* B2-C1 D1-C ,50 4,95 6,89 B2*-B2* B2*-B1 C1-B2* C1-C1 B1*-B2* C2*-B1* B2-B1 C1-C ,54 4,92 6,94 9,70 C1*-C1* B1-B1 C1-C1 D1-D1 B1-B1* B1-B1 C1-C1 D1-D ,86 7,09 9,85 11,81 C2*-C2* B1-B1 C1-C1 D1-D1 B1-B2* B1-B1 C1-C1 D1-1D ,86 7,08 9,84 11,77 C2*-C2* B1-B1 C1-C1 D1-D1 B1-B2* B1-B1 C1-C1 D1-D ,86 7,08 9,84 11,77 4. ábra * egyik agy befelé szerelve 10. Rexnord Viva elem szerelés Az első fél-elemet csak a mellékelt, eredeti Rexnord Viva csavarokkal szerelje fel az agyakra (ne használjon helyettük más csavarokat) Fordítsa el a tengelyt 180 fokkal, majd rögzítse a második fél-elemet is Ha a tengely nem forgatható, akkor 90 foknál szerelje fel a fél-elemeket. 5. ábra VS és VSX típusok FIGYELEM! Az csomagban lévő elemeket kiegyensúlyozták, így azokaz párban kell beépíteni Rexnord Industries, LLC, 5555 S. Moorland Rd., New Berlin, WI november 2011 Telephone: Fax: Hatálytalanítva: 02/10 info@rexnord.com honlap:

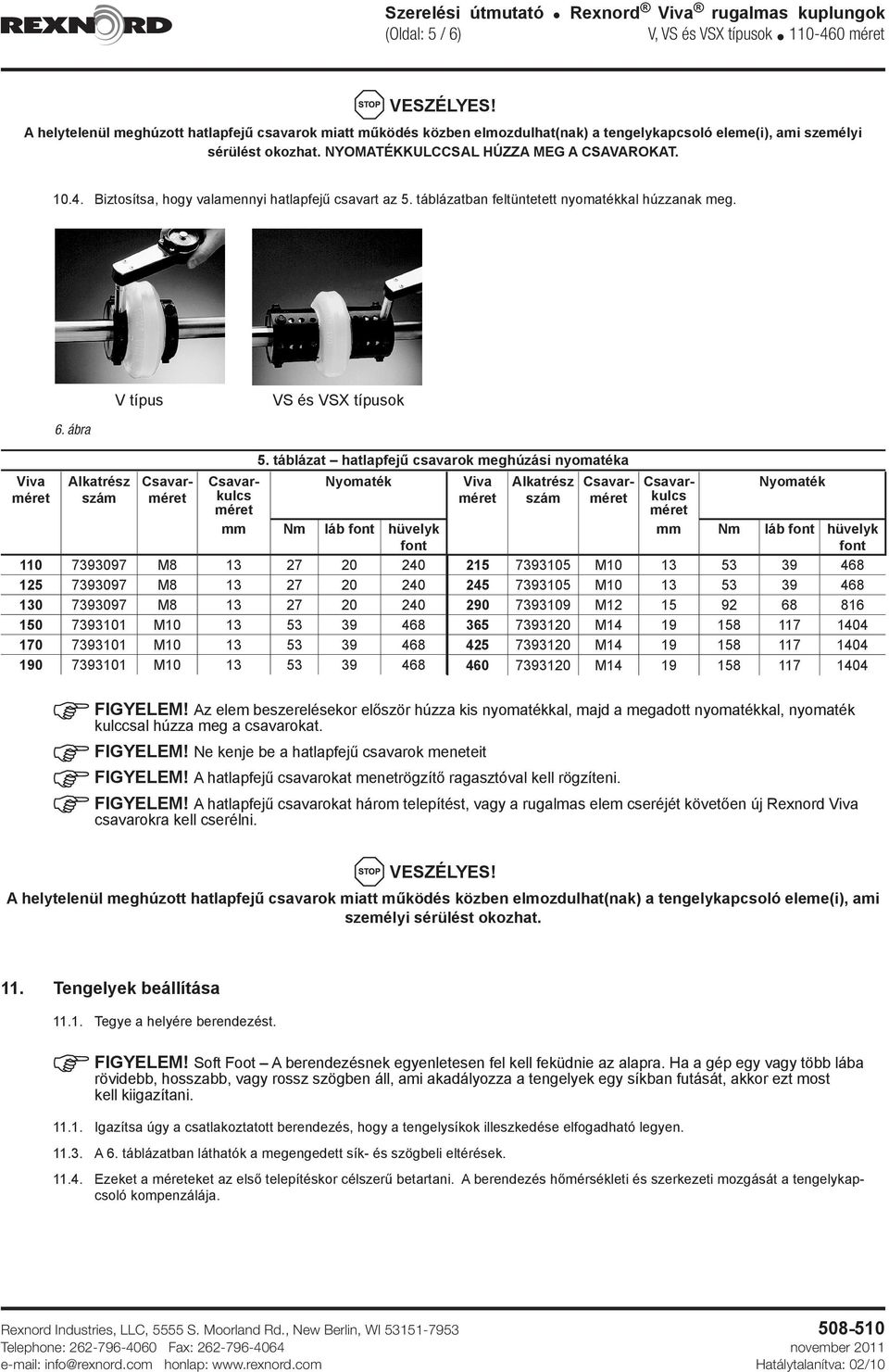

5 (Oldal: 5 / 6) A helytelenül meghúzott hatlapfejű csavarok miatt működés közben elmozdulhat(nak) a tengelykapcsoló eleme(i), ami személyi sérülést okozhat. NYOMATÉKKULCCSAL HÚZZA MEG A CSAVAROKAT Biztosítsa, hogy valamennyi hatlapfejű csavart az 5. táblázatban feltüntetett nyomatékkal húzzanak meg. VS és VSX típusok Viva 6. ábra Alkatrész szám mm Nm láb font hüvelyk font M M M M M M Csavar 5. táblázat hatlapfejű csavarok meghúzási nyomatéka szám Nyomaték Viva Alkatrész Csavar- Nyomaték mm Nm láb font hüvelyk font M M M M M M FIGYELEM! Az elem beszerelésekor először húzza kis nyomatékkal, majd a megadott nyomatékkal, nyomaték kulccsal húzza meg a csavarokat. FIGYELEM! Ne kenje be a hatlapfejű csavarok meneteit FIGYELEM! A hatlapfejű csavarokat menetrögzítő ragasztóval kell rögzíteni. FIGYELEM! A hatlapfejű csavarokat három telepítést, vagy a rugalmas elem cseréjét követően új Rexnord Viva csavarokra kell cserélni. A helytelenül meghúzott hatlapfejű csavarok miatt működés közben elmozdulhat(nak) a tengelykapcsoló eleme(i), ami személyi sérülést okozhat. 11. Tengelyek beállítása Tegye a helyére berendezést. FIGYELEM! Soft Foot A berendezésnek egyenletesen fel kell feküdnie az alapra. Ha a gép egy vagy több lába rövidebb, hosszabb, vagy rossz szögben áll, ami akadályozza a tengelyek egy síkban futását, akkor ezt most kell kiigazítani Igazítsa úgy a csatlakoztatott berendezés, hogy a tengelysíkok illeszkedése elfogadható legyen A 6. táblázatban láthatók a megengedett sík- és szögbeli eltérések Ezeket a eket az első telepítéskor célszerű betartani. A berendezés hőmérsékleti és szerkezeti mozgását a tengelykapcsoló kompenzálája. Rexnord Industries, LLC, 5555 S. Moorland Rd., New Berlin, WI Telephone: Fax: november info@rexnord.com honlap: Hatálytalanítva: 02/10

6 (Oldal: 6 / 6) b (max) mm a (min) mm K W % = K W (aktuális) x 100 K W (max. limit 6. táblázat) K r % = K r (aktuális) x 100 K r (max limit) 7. ábra Szögbeli eltérések K W % K w % + K r % 100% síkbeli eltérések K r % 6. táblázat - Meghajtás illesztési határok (max.) (b-a) mm Kr mm (b-a) Kr hüvelyk hüvelyk 110 4,2 1, ,9 1, ,5 1, = 6,1 1, = 6,6 1, ,1 2, ,3 2, ,9 2, ,2 2, ,2 3, ,9 3, ,4 3, FIGYELEM! A berendezés, vagy az agyak helytelen illesztése az agy és a berendezés érintkezéséhez, illetve hézag és szikra keletkezéséhez vezethet.m 12. Megelőző karbantartás Ne érjen a forgó és/vagy működésben lévő tengelykapcsolóhoz Periodikus vizuális felülvizsgálat szükséges a rugalmas elem állapotának értékeléséhez. Az ellenőrzés működés közben stroboszkóppal végezhető el Az elem ellenőrzésekor az alábbiakat keresse: Anyagfáradás miatti repedések az elem réseiben Az uretán elszíneződése Felületi repedés a testen, vagy az uretán elemen. Itt ellenőrizze FIGYELEM! Ha szükséges, cserélje ki az elemet. 8. ábra 13. Elem pótlása A tengelykapcsoló beszerelése előtt állítsa le és zárja le a motort, megelőzve annak újraindulását Minden esetben cserélje ki mindkét fél-elemet Az ugyanabból a csomagból származó elemeket szerelje be Kövesse a szerelési útmutatót (Lásd 5. fejezet, Rexnord Viva elem beszerelése). Az elem hatlapfejű csavarjait nyomatékkulccsal húzza meg a pontos nyomaték-értékre (lásd 3. táblázat) Rexnord Industries, LLC, 5555 S. Moorland Rd., New Berlin, WI november 2011 Telephone: Fax: Hatálytalanítva: 02/10 info@rexnord.com honlap:
