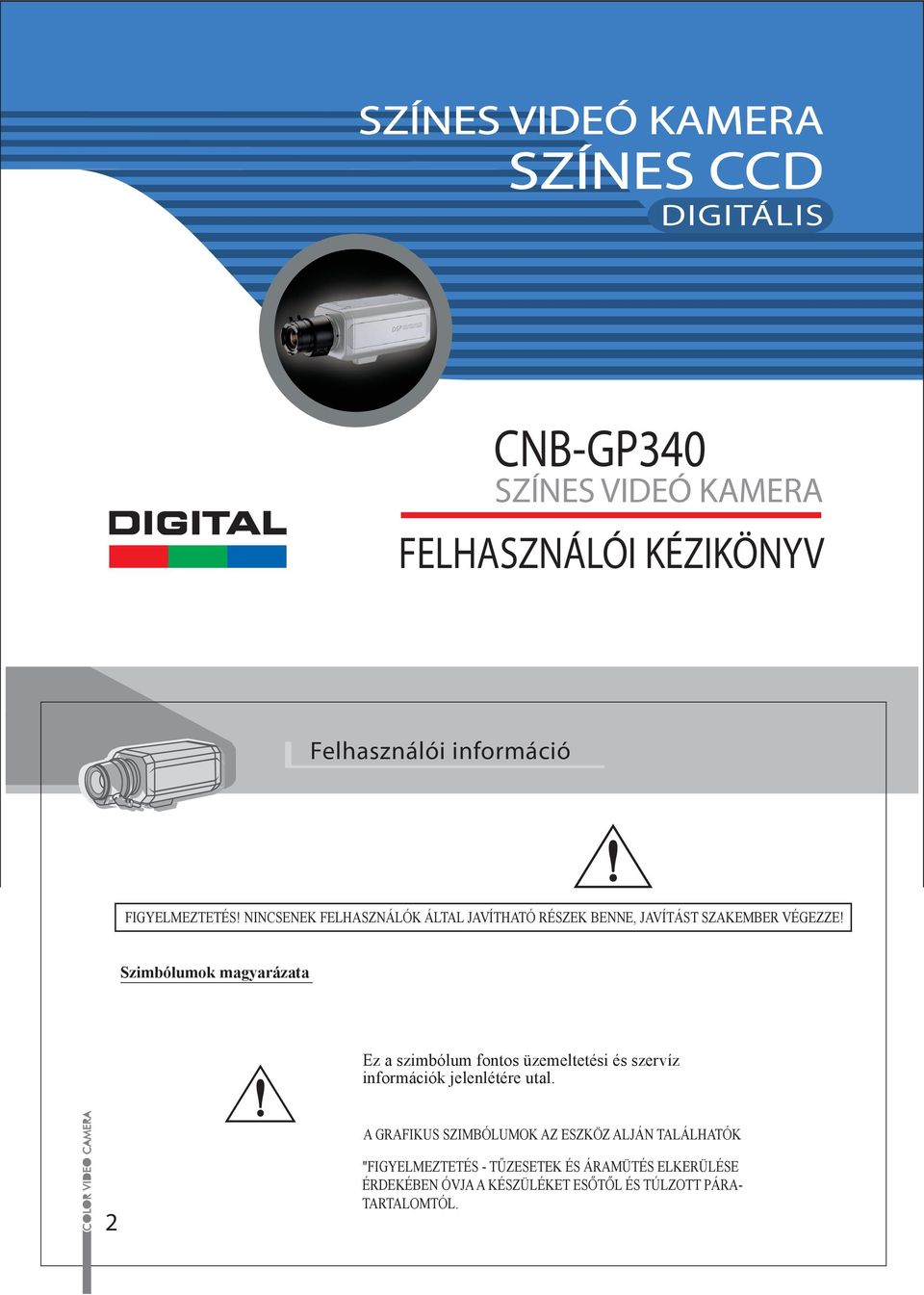

1 SZÍNES VIDEÓ KAMERA SZÍNES CCD DIGITÁLIS CNB-GP340 SZÍNES VIDEÓ KAMERA FELHASZNÁLÓI KÉZIKÖNYV Felhasználói információ FIGYELMEZTETÉS! NINCSENEK FELHASZNÁLÓK ÁLTAL JAVÍTHATÓ RÉSZEK BENNE, JAVÍTÁST SZAKEMBER VÉGEZZE! Szimbólumok magyarázata Ez a szimbólum fontos üzemeltetési és szervíz információk jelenlétére utal. A GRAFIKUS SZIMBÓLUMOK AZ ESZKÖZ ALJÁN TALÁLHATÓK 2 "FIGYELMEZTETÉS - TŰZESETEK ÉS ÁRAMÜTÉS ELKERÜLÉSE ÉRDEKÉBEN ÓVJA A KÉSZÜLÉKET ESŐTŐL ÉS TÚLZOTT PÁRA- TARTALOMTÓL.

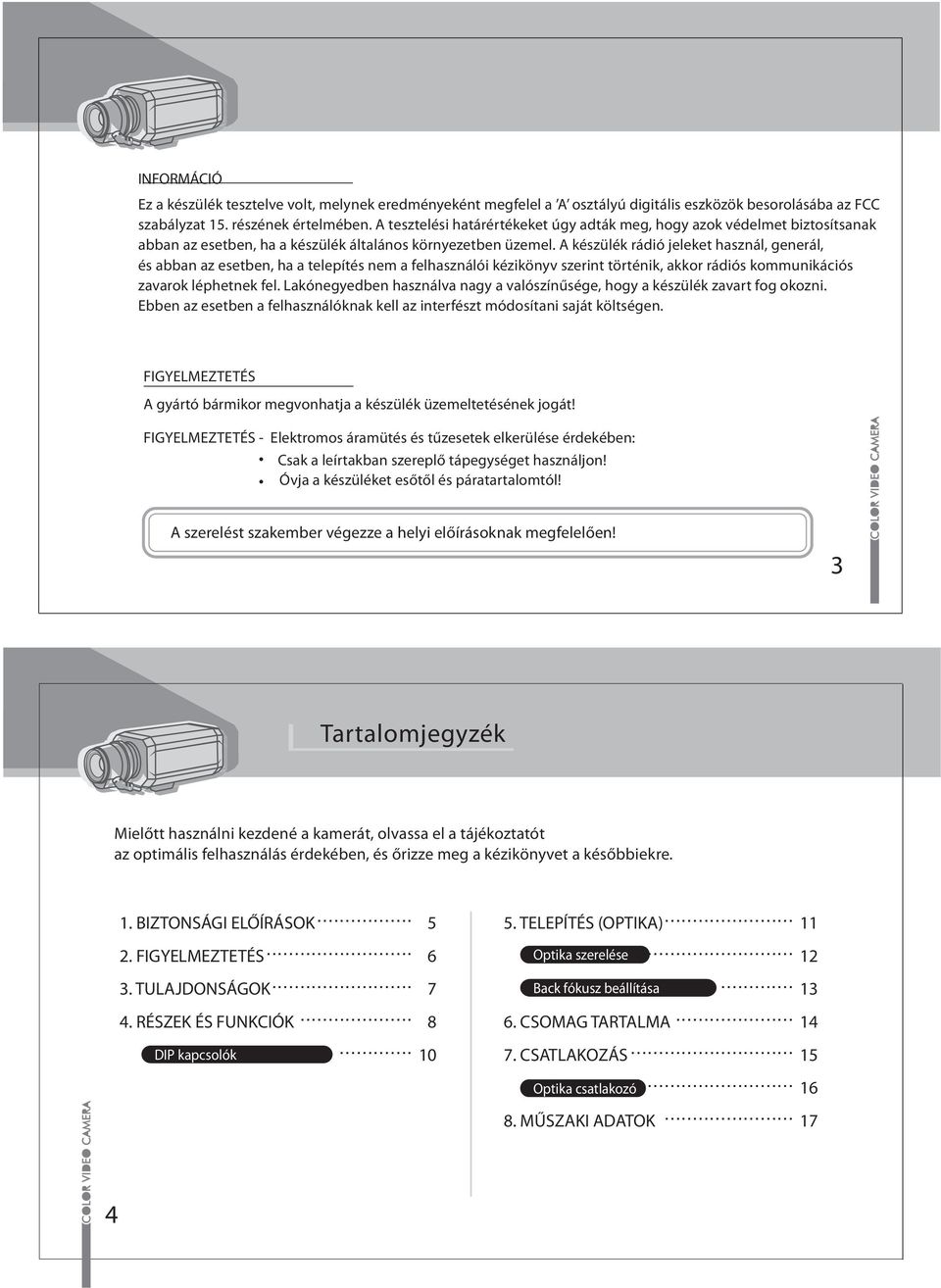

2 INFORMÁCIÓ Ez a készülék tesztelve volt, melynek eredményeként megfelel a A osztályú digitális eszközök besorolásába az FCC szabályzat 5. részének értelmében. A tesztelési határértékeket úgy adták meg, hogy azok védelmet biztosítsanak abban az esetben, ha a készülék általános környezetben üzemel. A készülék rádió jeleket használ, generál, és abban az esetben, ha a telepítés nem a felhasználói kézikönyv szerint történik, akkor rádiós kommunikációs zavarok léphetnek fel. Lakónegyedben használva nagy a valószínűsége, hogy a készülék zavart fog okozni. Ebben az esetben a felhasználóknak kell az interfészt módosítani saját költségen. FIGYELMEZTETÉS A gyártó bármikor megvonhatja a készülék üzemeltetésének jogát! FIGYELMEZTETÉS - Elektromos áramütés és tűzesetek elkerülése érdekében: Csak a leírtakban szereplő tápegységet használjon! Óvja a készüléket esőtől és páratartalomtól! A szerelést szakember végezze a helyi előírásoknak megfelelően! 3 Tartalomjegyzék Mielőtt használni kezdené a kamerát, olvassa el a tájékoztatót az optimális felhasználás érdekében, és őrizze meg a kézikönyvet a későbbiekre.. BIZTSÁGI ELŐÍRÁSOK FIGYELMEZTETÉS TULAJDSÁGOK RÉSZEK ÉS FUNKCIÓK... 8 DIP kapcsolók TELEPÍTÉS (OPTIKA)... Optika szerelése... 2 Back fókusz beállítása CSOMAG TARTALMA CSATLAKOZÁS... 5 Optika csatlakozó MŰSZAKI ADATOK

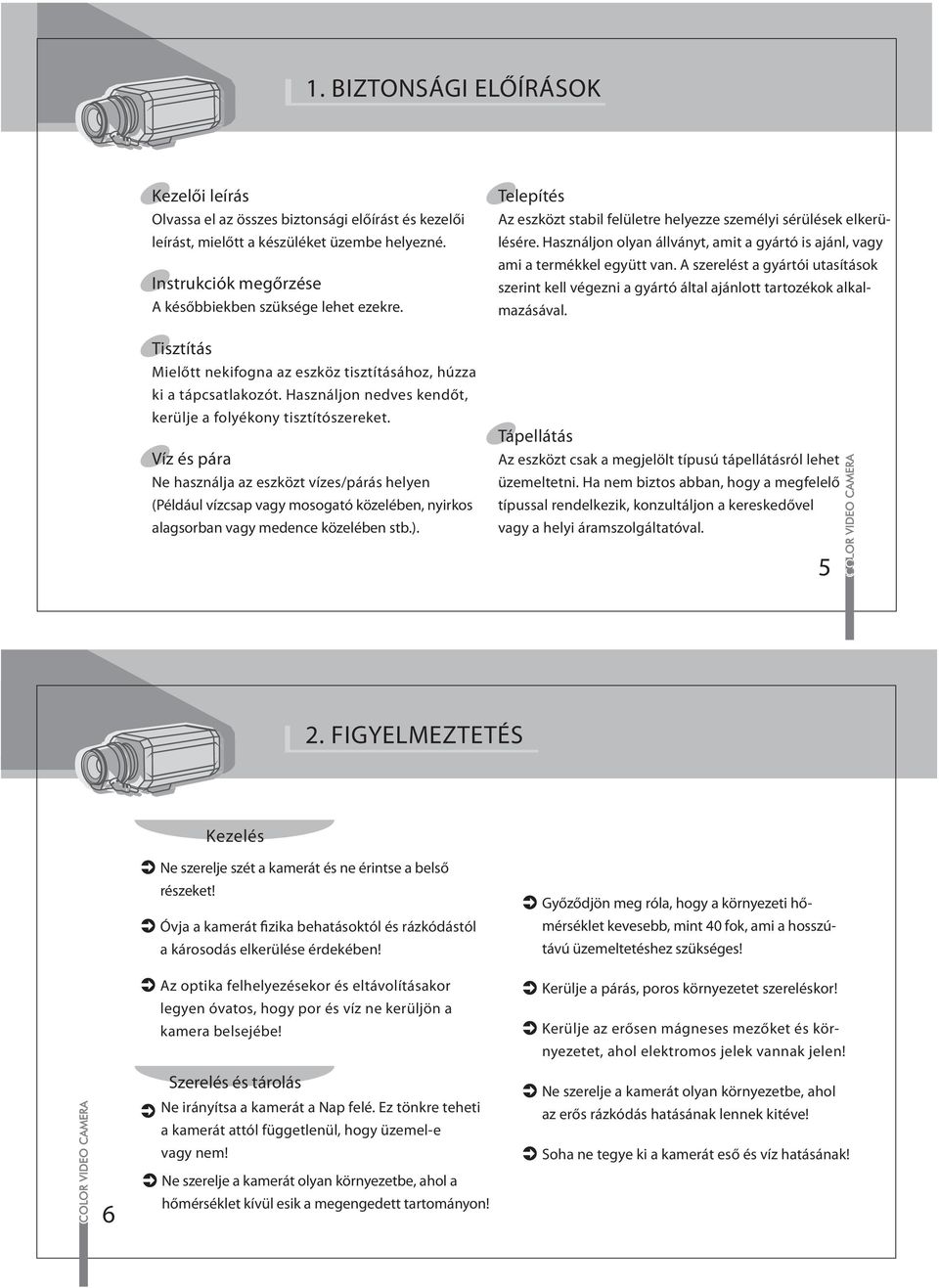

3 . BIZTSÁGI ELŐÍRÁSOK Kezelői leírás Olvassa el az összes biztonsági előírást és kezelői leírást, mielőtt a készüléket üzembe helyezné. Instrukciók megőrzése A későbbiekben szüksége lehet ezekre. Tisztítás Mielőtt nekifogna az eszköz tisztításához, húzza ki a tápcsatlakozót. Használjon nedves kendőt, kerülje a folyékony tisztítószereket. Víz és pára Ne használja az eszközt vízes/párás helyen (Például vízcsap vagy mosogató közelében, nyirkos alagsorban vagy medence közelében stb.). Telepítés Az eszközt stabil felületre helyezze személyi sérülések elkerülésére. Használjon olyan állványt, amit a gyártó is ajánl, vagy ami a termékkel együtt van. A szerelést a gyártói utasítások szerint kell végezni a gyártó által ajánlott tartozékok alkalmazásával. Tápellátás Az eszközt csak a megjelölt típusú tápellátásról lehet üzemeltetni. Ha nem biztos abban, hogy a megfelelő típussal rendelkezik, konzultáljon a kereskedővel vagy a helyi áramszolgáltatóval FIGYELMEZTETÉS Kezelés Ne szerelje szét a kamerát és ne érintse a belső részeket! Óvja a kamerát fizika behatásoktól és rázkódástól a károsodás elkerülése érdekében! Az optika felhelyezésekor és eltávolításakor legyen óvatos, hogy por és víz ne kerüljön a kamera belsejébe! Szerelés és tárolás Ne irányítsa a kamerát a Nap felé. Ez tönkre teheti a kamerát attól függetlenül, hogy üzemel-e vagy nem! Győződjön meg róla, hogy a környezeti hőmérséklet kevesebb, mint 40 fok, ami a hosszútávú üzemeltetéshez szükséges! Kerülje a párás, poros környezetet szereléskor! Kerülje az erősen mágneses mezőket és környezetet, ahol elektromos jelek vannak jelen! Ne szerelje a kamerát olyan környezetbe, ahol az erős rázkódás hatásának lennek kitéve! Soha ne tegye ki a kamerát eső és víz hatásának! 6 Ne szerelje a kamerát olyan környezetbe, ahol a hőmérséklet kívül esik a megengedett tartományon!

4 3. TULAJDSÁGOK Nagy érzékenységű /3 Sony CCD érzékelő Fényérzékenység: 0.3 Lux nagy felbontás ELC/Video/DC AGC (Automatic Gain Control) (Háttérfény kompenzáció) be/ki Remegésmentesség be/ki Nagy felbontás: 480 TV sor 7 4. RÉSZEK ÉS FUNKCIÓK Oldalnézet CS-optika gyűrű CS-optika csatlakoztatására Back fókusz beállítása Védő kupak Tegye föl a kupakot, ha nem szándékozik az optikát felszerelni 8 C/CS közgyűrű C-optika csatlakoztatására Konzol csatlakoztatása

5 4. RÉSZEK ÉS FUNKCIÓK Hátsó nézet Optika típusának kiválasztása DC szintvezérlés ELC IRIS Dip kapcsolók VIDEO AGC DC DC LEVEL VIDEO OUT Optika csatlakozó (6. oldal) Tápcsatlakozó Videójel kimeneti csatlakozó (BNC) DC 2V Class 2 Only 9 DIP kapcsolók (Remegésmentesség) Abban az esetben, ha a kamerát 50Hz-es megvilágításban használják, remegés keletkezhet a képernyőn, ilyenkor az kapcsolót az (be) pozícióra kell állítani. AGC (Automatic Gain Control) Ha az AGC be van kapcsolva, a kamera érzékenysége automatikusan növekszik ha a környezeti fényviszonyok rosszabbak. A funkció automatikusan vezérli a jeleket maximum 28dB-es sávban. (Back Light Compensation) Ha erős fény érkezik az objektum hátteréből, az írisz bezárul azt eredményezve, hogy a kép a kívántnál sötétebb lesz. A funkció automatikusan beállítja a videójel szintet, hogy megőrizze a kép láthatóságát. AGC AGC AGC 0

6 5. TELEPÍTÉS (OPTIKA) VIDEO ELC DC DC LEVEL 2 IRIS 3 4 Csatlakoztassa az optika kábelét ha DC íriszű vagy videó íriszű optikát használ. AGC VIDEO OUT A hátsó panelen lévő kapcsolót állítsa az ELC poízcióra ha manuális optikát használ. DC 2V Class 2 Only Videó típusú optikák használatakor be kell állítani a fényerőt arra az értékre, ami az optikára vonatkozik. DC típusú optikák használatakor be kell állítani a fényerőt a DC szinttel a hátsó panelen. Fordítsa balra (L) a fényerő növelésére Fordítsa jobbra (R) a fényerő csökkentésére Auto íriszes optikát csak feszültségmentes állapotban csatlakoztasson a kamerához, ellenkező esetben az optika meghibásodhat. Optika szerelése Vegye le a kupakot Rakja föl vagy vegye le a C-csatlakozású adaptert az optikától függően Ha az adapter erősen meg van húzva, nehéz lehet eltávolítani Őrizze meg az imbusz kulcsot későbbi használatra Rögzítse az optikát a csatlakozóhoz. Szorítsa meg, hogy ne lazuljon ki Auto íriszes optika esetén az optika kábelét csatlakoztassa a kamerához - Videó íriszes optikák szerelésekor a kapcsolónak a VIDEO pozíción kell állnia - Galvanometrikus íriszes optikák szerelésekor a kapcsolót a DC pozícióra kell állítani imbusz kulcs 5 Fix vagy manuális íriszű optikák szerelésekor a kapcsolónak az ELC pozíción kell állnia Auto íriszes optikák módosítása ) Állítsa az AGC módot az pozícióra 3) DC típusú optikák használatakor: állítsa be a videó szintvezérlést a főmenüben, hogy az elmosódás minimális, a képminőség pedig optimális legyen 2) Videó típusú optikák használatakor: állítsa be a vezérlési szintet az optikán, hogy az elmosódás minimális és a képminőség optimális legyen 4) Állítsa az AGC kapcsolót az (be) állásra, ajánlott, hogy ez a mód bekapcsova legyen, miután beállította a videó szintet 2

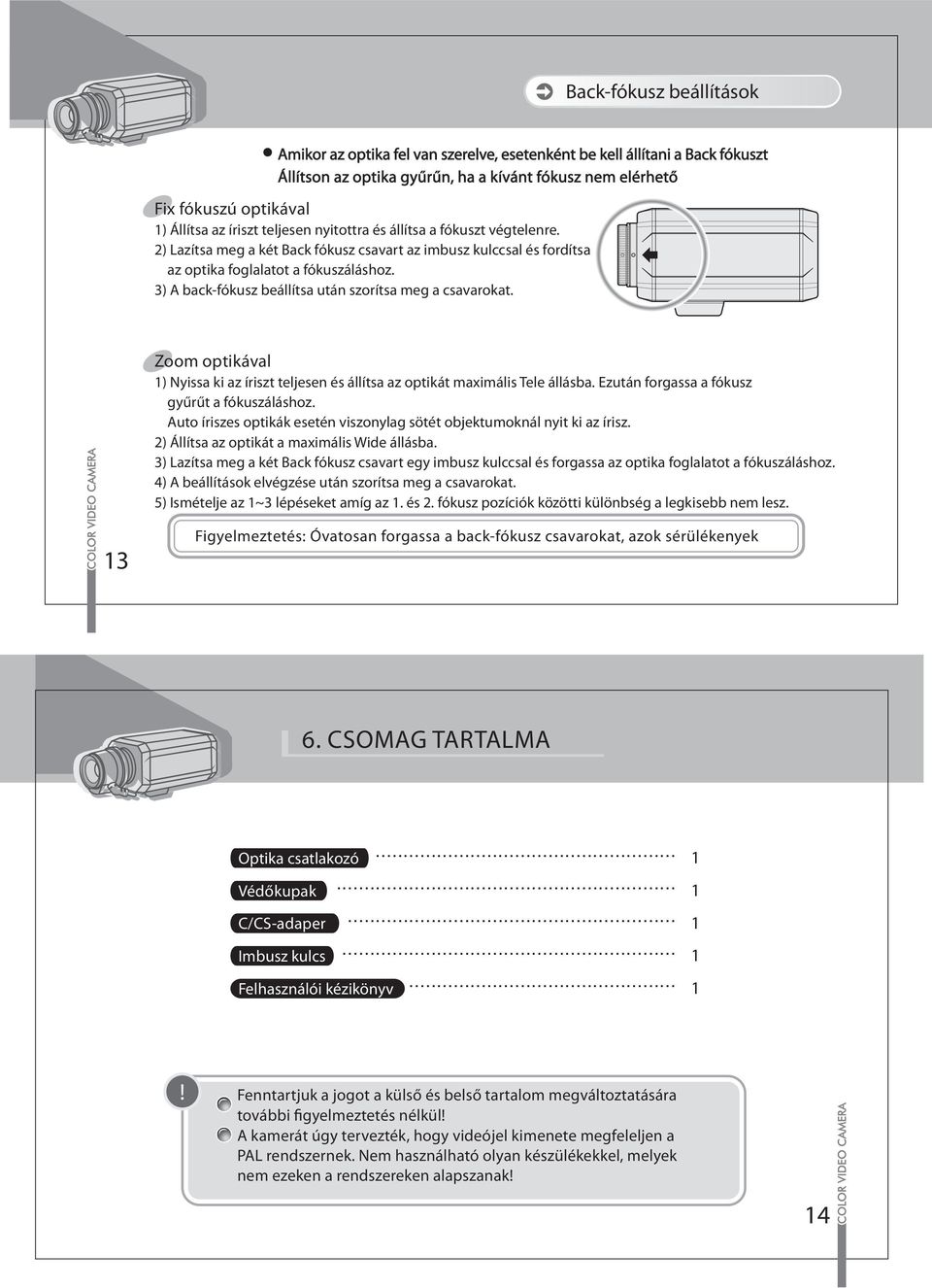

7 Back-fókusz beállítások Amikor az optika fel van szerelve, esetenként be kell állítani a Back fókuszt Állítson az optika gyűrűn, ha a kívánt fókusz nem elérhető Fix fókuszú optikával ) Állítsa az íriszt teljesen nyitottra és állítsa a fókuszt végtelenre. 2) Lazítsa meg a két Back fókusz csavart az imbusz kulccsal és fordítsa az optika foglalatot a fókuszáláshoz. 3) A back-fókusz beállítsa után szorítsa meg a csavarokat. Zoom optikával ) Nyissa ki az íriszt teljesen és állítsa az optikát maximális Tele állásba. Ezután forgassa a fókusz gyűrűt a fókuszáláshoz. Auto íriszes optikák esetén viszonylag sötét objektumoknál nyit ki az írisz. 2) Állítsa az optikát a maximális Wide állásba. 3) Lazítsa meg a két Back fókusz csavart egy imbusz kulccsal és forgassa az optika foglalatot a fókuszáláshoz. 4) A beállítások elvégzése után szorítsa meg a csavarokat. 5) Ismételje az ~3 lépéseket amíg az. és 2. fókusz pozíciók közötti különbség a legkisebb nem lesz. 3 Figyelmeztetés: Óvatosan forgassa a back-fókusz csavarokat, azok sérülékenyek 6. CSOMAG TARTALMA Optika csatlakozó Védőkupak C/CS-adaper Imbusz kulcs Felhasználói kézikönyv ! Fenntartjuk a jogot a külső és belső tartalom megváltoztatására további figyelmeztetés nélkül! A kamerát úgy tervezték, hogy videójel kimenete megfeleljen a PAL rendszernek. Nem használható olyan készülékekkel, melyek nem ezeken a rendszereken alapszanak! 4

8 7. CSATLAKOZÁS Csatlakoztassa a kamera videójel kimenetét a monitor videójel bemenetéhez vagy tetszőleges eszközhöz. Áthurkoláskor két vagy több monitor csatlakoztatásakor csak a végső monitoron állítsa az ellenállást 75 ohmra. A csatlakoztatott eszközök távolságának megfelelően válassza ki a kábelt típusát. Tápegység ELC VIDEO DC DC LEVEL 2 AGC IRIS VIDEO OUT 3 4 Video íriszű optika (or galvanometric-iris Lens) Optika csatlakozóhoz DC 2V DC 2V Class 2 Only Megjegyzés Tápcsatlakozó 5 Az eszközöket ne helyezze feszültség alá, amíg nincsenek összecsatlakoztatva! Videójel bemeneti csatlakozóhoz Optika csatlakozó Auto íriszes optikák használatakor, az alábbiak szereint szerelje a tartozék optika csatlakozót az optika kábelre. Video típusú optikák : Állítsa az optika kapcsolót a Video állásra. Csatlakoztassa az optika kábelt. Ha a kábelen más típusú dugó van, cserélje le a csomagban levővel. DC típusú optikák: Állítsa az optika kapcsolót DC állásra. Csatlakoztassa az optika kábelt. Ha a kábelen más típusú dugó van, cserélje le a csomagban levővel. Optika csatlakozó # #3 Video írisz típusú optikák DC írisz típusú optikák Pin No. Jel Pin No. Jel #2 #4 # #2 #3 #4 +2V DC N.C Video(0.7Vp-p, nagy ellenállsá, nincs szik.) Földelés # #2 #3 #4 Damping coil (-) Damping coil (+) Drive coil (+) Drive coil (-) Megjegyzés A csatlakozó szerelése után csatlakoztassa az optikát a kamerához a hátsó panelen! 6

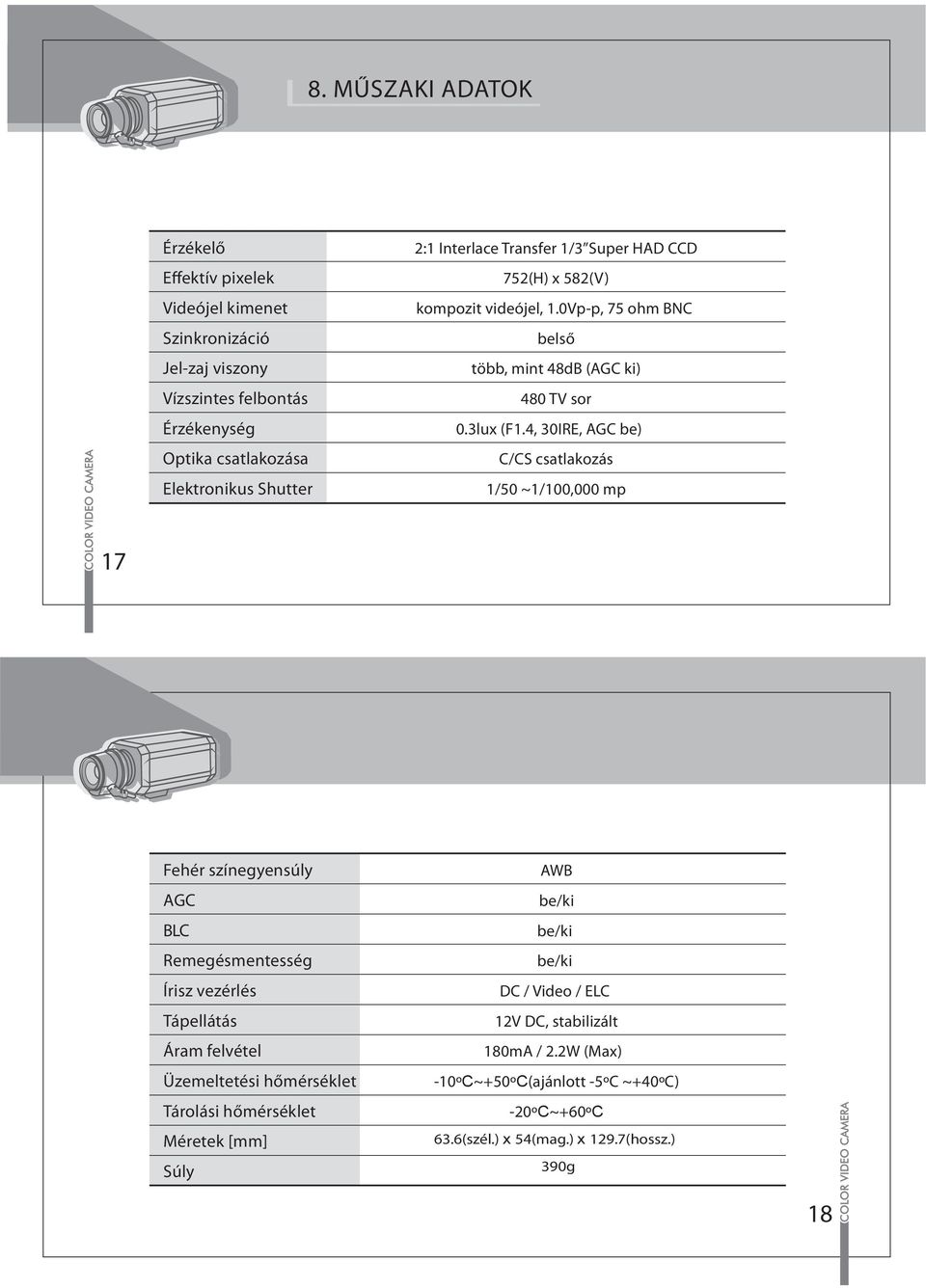

9 8. MŰSZAKI ADATOK Érzékelő Effektív pixelek Videójel kimenet Szinkronizáció Jel-zaj viszony Vízszintes felbontás Érzékenység Optika csatlakozása Elektronikus Shutter 2: Interlace Transfer /3 Super HAD CCD 752(H) x 582(V) kompozit videójel,.0vp-p, 75 ohm BNC belső több, mint 48dB (AGC ki) 480 TV sor 0.3lux (F.4, 30IRE, AGC be) C/CS csatlakozás /50 ~/00,000 mp 7 Fehér színegyensúly AGC Remegésmentesség Írisz vezérlés Tápellátás Áram felvétel Üzemeltetési hőmérséklet Tárolási hőmérséklet Méretek [mm] Súly AWB be/ki be/ki be/ki DC / Video / ELC 2V DC, stabilizált 80mA / 2.2W (Max) -0ºC~+50ºC(ajánlott -5ºC ~+40ºC) -20ºC~+60ºC 63.6(szél.) x 54(mag.) x 29.7(hossz.) 390g 8
