1 EasyKnob 18 MIDI KONTROLLER HASZNÁLATI ÚTMUTATÓ MEZZO SOUND EK-28 ( )

2 Üzembehelyezés MIDI kábelek csatlakoztatása általános felhasználása esetén Általános felhasználás esetén a MIDI láncban a kontroller előtt szereplő eszköz (MIDI billentyűzet, egyéb kontroller, stb.) MIDI OUT csatlakozóját kábelezze össze a kontroller MIDI IN csatlakozójával, illetve a kontroller MIDI OUT csatlakozóját kábelezze össze a láncban következő eszköz MIDI IN csatlakozójával.

3 Üzembehelyezés MIDI kábelek csatlakoztatása paraméterek beállításához illetve FIRMWARE frissítéshez A paraméterek módosításához vagy FIRMWARE frissítéshez a számítógép MIDI OUT csatlakozóját kábelezze össze a kontroller MIDI IN csatlakozójával, illetve a kontroller MIDI OUT csatlakozóját kábelezze össze a számítógép MIDI IN csatlakozójával.

4 Üzembehelyezés Hálózati adapter csatlakoztatása A POWER DC IN csatlakozóba dugja az adapter csatlakozóját. Amennyiben nem a készülékkel szállított adaptert használja, az egyéb használni kívánt tápforrás a következő feltételeknek kell, hogy eleget tegyen: Csatlakozó 5.5/2.1 mm, külső fémrész -, zárt belső fémrész +. Feszültség: 8-12V DC (egyenfeszültség) A készüléken a tápfeszültség bemenet fordított polaritás ellen védett.

5 Üzembehelyezés Számítógépes szoftver beállítása Állítsa be a használni kívánt szoftverben a kontroller által használt MIDI portot, ha szükséges, engedélyezze annak kezelését. Olvassa el a szoftver dokumentációjában az ide vonatkozó részeket vagy keresse fel a gyártóját.

6 A kontroller használata Az áramforrás csatlakoztatása után egy másodpercig az állapotjelző LED piros-zöld váltakozásában villog (FIRMWARE frissítési kérésre vár), majd újabb egy másodpercig narancssárgán világít, ezzel jelezve az üzemkész állapotot. A forgatógombok mozgatásának hatására a készülék elküldi az forgatógombhoz tartozó, a beállított paramétereknek megfelelő MIDI üzenetet a MIDI kimenetre. A forgatógombokat megmozdítva zöld fény, MIDI bemeneten érkező jel esetén piros fény jelzi az eseményt. A SNAPSHOT nyomógomb hatására a kontrolleren található összes forgatógomb állapota elküldésre kerül. A FUNCTION nyomógombot megnyomva és nyomva tartva választhat a Preset-ek között úgy, hogy a kívánt presetnek megfelelő számú (1..8 ) forgatógombot megmozdítja. Amíg nyomja a gombot az aktuális Preset számával megegyező számban villan fel a jelzőfény zöld színnel. A számkijelzéseket hosszabb szünet választja el egymástól. A FUNCTION nyomógomb elengedése után a kiválasztott Preset lesz aktív. Figyelem! A forgatógombokkal bánjon finoman, ne erőltesse végkitérésnél, ne terhelje oldalirányú erővel. Ha ezekre ügyel, a forgatógombok élettartamának kedvez.

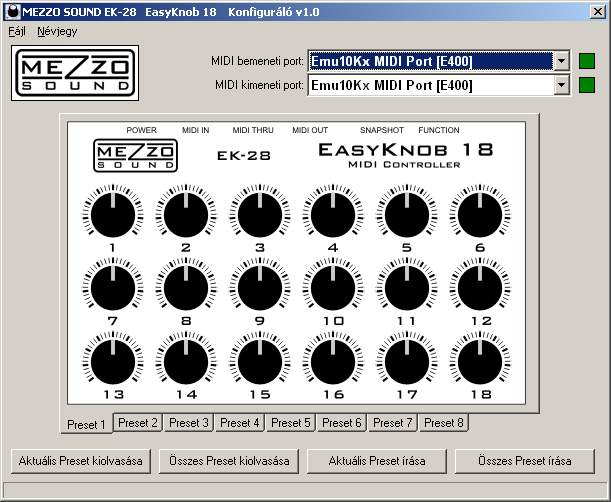

7 Forgatógombok paraméterezése Csatlakoztassa a kábeleket az Üzembehelyezés->MIDI kábelek csatlakoztatása paraméterek beállításához illetve FIRMWARE frissítéshez című rész által leírt módon. Indítsa el a MEZZO SOUND EK-28 Konfiguráló v1.0 (ek28cfg.exe) programot. Vállassza ki a kontrollerhez csatlakoztatott MIDI kábelek bemeneti és kimeneti portjait. A bemeneti illetve kimeneti porthoz tartozó négyzet színe szabad portoknál zöld, már használatban levő portoknál piros színű. Amennyiben a kontrollerhez csatlakoztatott tényleges portok valamelyike piros színű, gondoskodjon róla, hogy más program azt biztosan ne használja! Az alsó fülek segítségével tud választani a Preset-ek között. Lehetőség van a kontrollerből csak az aktuális vagy az összes Preset kiolvasására illetve írására. A Fájl menüben elmentheti vagy betöltheti a beállításokat.

8 Forgatógombok paraméterezése Bármely forgatógomb szimbólumra kattintással megjelenik a paraméterezés ablak, itt lehet beállítani a forgatógombhoz tartozó paramétereket. Preset és Forgatógomb száma: az itt beállítottaknak megfelelően történik a lenti paraméterek eltárolása. Forgatógomb neve: név hozzárendelése a forgatógombhoz Forgatógomb minimum és maximum: a forgatógomb végkitéréseihez tartozó érték, segítségükkel korlátozható a vezérlési tartomány. Csatorna: a forgatógombhoz tartozó MIDI csatorna száma Kontroller paraméter: itt adható meg, hogy melyik kontrolleren kerüljön elküldésre a forgatógomb helyzetének megfelelő érték.

9 Műszaki jellemzők Befoglaló méret 160x100x60mm Tömeg 560g Tápfeszültség 8-12V DC (DC - egyenfeszültség) Áramfelvétel max 100 ma Tárolási hőmérséklet C Üzemi hőmérséklet 0 40 C Fenntartjuk a jogot a dokumentumban történő változtatásra külön értesítés nélkül. A legfrissebb változat megtalálható a webcímen. Bármilyen észrevételt, javaslatot szívesen fogadunk az info@mezzosound.hu címen.
