Tartalomjegyzék Tulajdonságok Általános utasítások 1. Áttekintés 2. Működtetés 2.1 Programozás 2.2 Szerkesztés 2.3 Futtatás

Átírás

1

2 Tartalomjegyzék Tulajdonságok 1 Általános utasítások 2 1. Áttekintés Előlap Hátlap 5 2. Működtetés Programozás Rögzítés Engedélyezése Programok védelme Jelenetek Programozása Szerkesztés Szerkesztés engedélyezése Egy program törlése Az összes program törlése Egy, vagy több Jelenet törlése Egy vagy több Lépés törlése Egy vagy több Lépés beszúrása Egy vagy több Lépés módosítása Futtatás Futás programok futtatása Egy program futtatása zenére Egy program futtatása a Speed potméterrel Egy program futtatása Standard ütemmel A Speed mód váltása 5 perc és 10 perc között MIDI Művelet MIDI IN beállítása MIDI OUT beállítása Kilépés a MIDI beállításból MIDI fájl memória-kiírás fogadása MIDI fájl memória-kiírás küldése Megvalósítás 18 Fő funkciók rövid ismertetője 19 Műszaki adatok 21

3 Köszönjük, hogy Work Pro terméket vásárolt. A Stage 4824 DMX tulajdonságai: Digitális technológia Mint egy színpadi fényvezérlő, a készülék intelligens és hagyományos lámpákat tud vezérelni. Áramkimaradás ellen védett memória Automatikusan visszaáll az utolsó állapotra, amikor bekapcsolja. Szabványos MIDI és DMX portok Kényelmesen csatlakoztathat hozzá másik egységet és gépeket. Erőteljes Programozhatóság Különböző programokat szerkeszthet szükség szerint. A program maximum 4600 lépést tartalmazhat, és 96 program tárolható el. Többféle Típusú Futtatás A JELENETET futtathatja hangvezérléssel, a sebesség potméterrel, ütemre,stb. Több program futtatható egyidejűleg. Több programot is futtathat Single Módban vagy Mix Módban egyidejűleg. 1

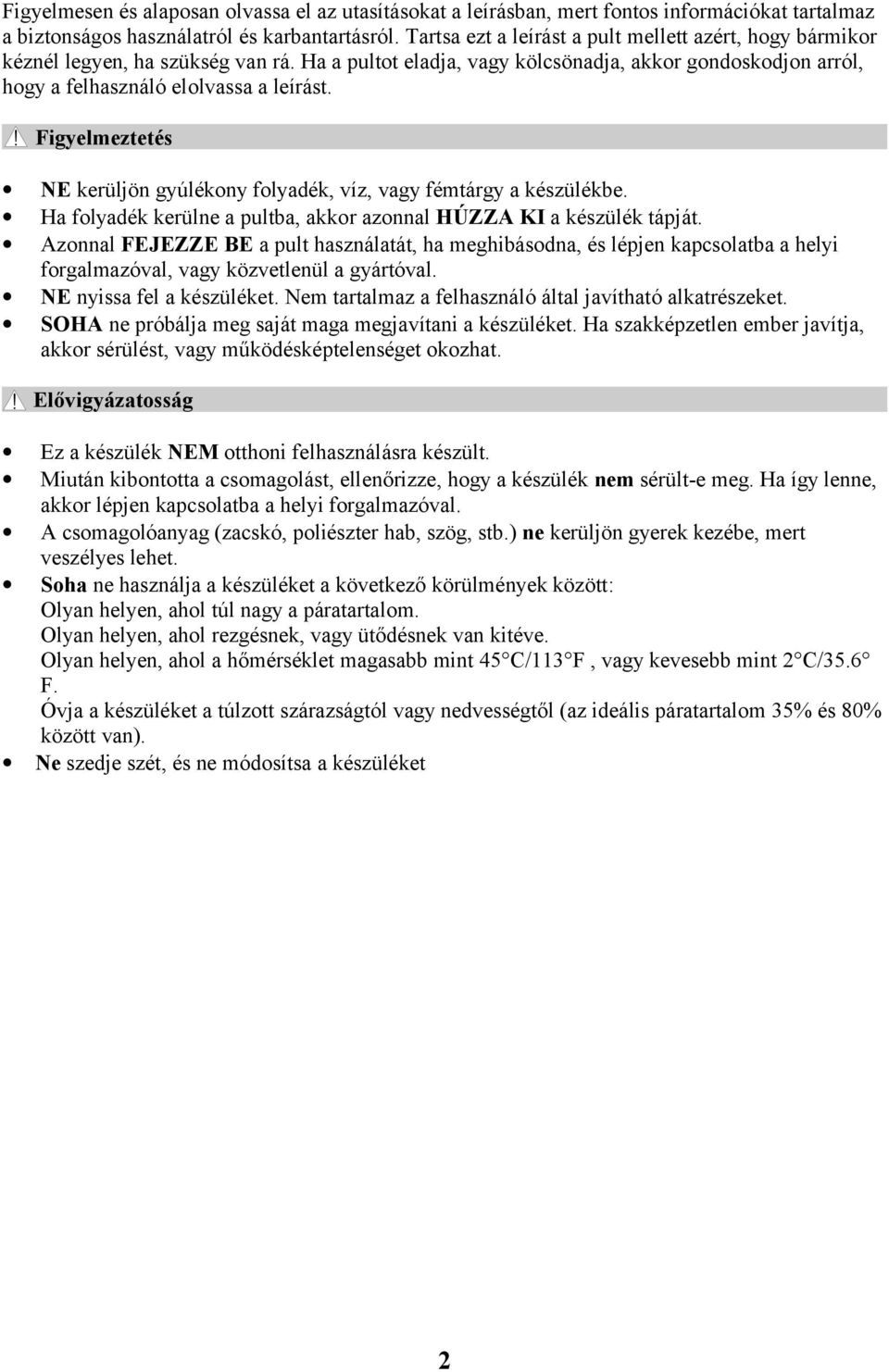

4 Figyelmesen és alaposan olvassa el az utasításokat a leírásban, mert fontos információkat tartalmaz a biztonságos használatról és karbantartásról. Tartsa ezt a leírást a pult mellett azért, hogy bármikor kéznél legyen, ha szükség van rá. Ha a pultot eladja, vagy kölcsönadja, akkor gondoskodjon arról, hogy a felhasználó elolvassa a leírást.! Figyelmeztetés NE kerüljön gyúlékony folyadék, víz, vagy fémtárgy a készülékbe. Ha folyadék kerülne a pultba, akkor azonnal HÚZZA KI a készülék tápját. Azonnal FEJEZZE BE a pult használatát, ha meghibásodna, és lépjen kapcsolatba a helyi forgalmazóval, vagy közvetlenül a gyártóval. NE nyissa fel a készüléket. Nem tartalmaz a felhasználó által javítható alkatrészeket. SOHA ne próbálja meg saját maga megjavítani a készüléket. Ha szakképzetlen ember javítja, akkor sérülést, vagy működésképtelenséget okozhat.! Elővigyázatosság Ez a készülék NEM otthoni felhasználásra készült. Miután kibontotta a csomagolást, ellenőrizze, hogy a készülék nem sérült-e meg. Ha így lenne, akkor lépjen kapcsolatba a helyi forgalmazóval. A csomagolóanyag (zacskó, poliészter hab, szög, stb.) ne kerüljön gyerek kezébe, mert veszélyes lehet. Soha ne használja a készüléket a következő körülmények között: Olyan helyen, ahol túl nagy a páratartalom. Olyan helyen, ahol rezgésnek, vagy ütődésnek van kitéve. Olyan helyen, ahol a hőmérséklet magasabb mint 45 C/113 F, vagy kevesebb mint 2 C/35.6 F. Óvja a készüléket a túlzott szárazságtól vagy nedvességtől (az ideális páratartalom 35% és 80% között van). Ne szedje szét, és ne módosítsa a készüléket 2

5 1.1 Előlap 3

6 1. Preset A LED-ek Az 1-24 csatornák jelenlegi fényerejét mutatja. 2. Csatorna Potméterek 1-12 Ez a 24 potméter az 1-24 csatornák fényerejének vezérlésére, és/vagy programozására használhatóak. 3. Flash gombok 1-12 Ez a 24 gomb a hozzátartozó csatorna felvillantására használható. 4. Preset B LED-ek A csatornák jelenlegi fényerejét mutatja. 5. JELENET LED-ek Világít, amikor a hozzá tartozó jelenet aktív. 6. Csatorna potméterek Ez a 24 potméter az csatornák fényerejének vezérlésére, és/vagy programozására használhatóak. 7. Flash gombok Ez a 24 gomb a hozzátartozó csatorna felvillantására, és a submasterek beprogramozására használható. 8. Dark gomb Ez a gomb ideiglenesen elsötétíti az összes csatornát. 9. Down/Beat Rev A Down funkció egy jelenet módosítására használható Edit módban. A Beat Rev funkció megfordítja az állandó sebességű futófények irányát. 10. Mode select/rec Speed A gomb többszöri lenyomásra a következő módok között vált: CHNS/SCENES, Double Preset és Single Preset. A Rec Speed funkcióval a beprogrmozott futófények sebességét lehet beállítani Mix módban. 11. Up/Chase rev Az Up funkció egy jelenetet módosítására használható Edit módban. A Chase rev funkció megfordítja a Speed potméterrel vezérelt jelenetek futásának irányát. 12. Page gomb Nyomja meg a megfelelő oldal kiválasztásához. 13. Delete/rev one Kitöröl egy lépést egy jelenetből, vagy megfordítja bármelyik program futásának irányát. 14. Hét szegmenses kijelző A jelenlegi aktivitást, vagy a programozás állapotát mutatja. 15. Insert/% or Az insert funkció beszúr egy vagy több lépést egy jelenetbe. A % or funkcióval kiválasztható, hogy a kijelzőn ig vagy ig jelenjen meg a kimeneti szint. 16. Edit/All rev Az Edit funkció a szerkesztés módot aktiválja. Az All rev funkció megfordítja az összes futófény irányát. 17. Add or Kill/Rec Exit Add módban az összetett jelenet vagy Flash gombok egy időben jelennek meg. Kill módban a Flash gomb megnyomása hatástalanítja a többi jelenetet vagy programot. A Rec Exit funkció Program vagy Edit módból történő kilépésre használható. 18. Record/Shift A Record funkcióval aktiválni lehet a Record módot, vagy be lehet programozni egy lépést. A Shift funkció csak más gombbal együtt használható. 19. Master A Gomb Az 1-24 csatornákon jelenleg beállított szinteket maximálisan felvillantja. 20. Park Gomb Kiválasztható vele az Single/Mix Futás, az csatornákon jelenleg beállított szinteket maximálisan felvillantja, vagy ideiglenesen eltárol egy jelenetet a Master B potméterre. 21. Hold Gomb Ez a gomb megállítja az aktuális jelenetet. 22. Step Gomb Ez a gomb a következő lepésre történő ugrásra használható amikor a Speed Potméter legalul van, vagy szerkesztés módban. 23. Audio Gomb Aktiválja a zenére történő futást. 24. Master A Potméter Ez a potméter vezérli az összes csatorna maximális kimeneti szintjét. 25. Master B Potméter Ez a potméter vezérli az összes futást. 4

7 26. Blind Gomb Ez a funkció kiveszi a futás csatornákat CHNS/SCENE módban. 27. Home Gomb Ez a gomb megszünteti a Blind funkciót. 28. Tap Sync Gomb Ütemre nyomkodásra megadja a futás sebességét. 29. Full On Gomb Ez a funkció az összes kimenetet maximális fényerőre állítja. 30. Black Out Gomb Ez a gomb hatástalanítja az összes kimenetet 31. Fade Time Potméter Az úsztatási időt lehet vele beállítani. 32. Speed Potméter A futás sebességét lehet vele beállítani. 33. Audio Level Potméter Ez a potméter vezérli a Hangbemenet érzékenységét. 34. Fog Machine Gomb Ez a gomb a füstgépet vezérli. 1.2 Hátlap 35. Power Kapcsoló Ezzel a kapcsolóval lehet be-, illetve kikapcsolni a pultot. 36. DC bemenet DC 12-20V, 500mA Min. 37. MIDI Thru/Out/In MIDI portok egy sequencer vagy MIDI eszköz számára. 38. DMX kimenet Ez a csatlakozó küldi a DMX jelet a DMX-es készülékekhez. 39. DMX Polaritás Választó A DMX polaritásának kiválasztására használható. 40. Audio Bemenet Ez a jack fogadja a vonalszintű hangjelet 100mV-tól 1Vpp-ig 41. Remote Bemenet A Black Out és a Full On távolról is vezérelhető egy 6.3-as stereo jackkel. 42. Füstgép Csatlakozó Ide csatlakoztathatja a füstgépet. 5

8 2.1 Programozás Rögzítés Engedélyezése 1. Nyomja le és tartsa lenyomva a Record gombot. 2. Nyomja meg a Flash gombokat a következő sorrendben: 1, 6, 6, 8 3. Engedje el a Record gombot. A Record LED kivilágít, és elkezdheti a programozást. Megjegyzés: Először, amikor bekapcsolja a pultot, az alapértelmezett Record Kód A Record Kódot megváltoztathatja a program védelmének érdekében Programok védelme A programok mások elöl történő biztosítása érdekében megváltoztathatja a Record Kódot. 1. Írja be a jelenlegi Record Kódot (1, 6, 6, és 8 Flash gombok). 2. Nyomja le, és tartsa lenyomva egyszerre a Record és Edit gombot. 3. Nyomja le a megfelelő Flash gombokat a kívánt sorrendben az új Record Kód beviteléhez. 4. Üsse be még egyszer a Record Kódot. Az összes csatorna és jelenet LED háromszor felvillan, és a Record Kód megváltozik. 5. Lépjen ki a Record módból. Nyomja le, és tartsa lenyomva a Record gombot, majd nyomja meg a Rec Exit gombot. Engedje el a két gombot egyszerre. A Record mód felszabadul.!!!fontos!!! Mindig lépjen ki a Record módból, amikor befejezte a programozást, máskülönben elveszti az irányítást a pult felett. Megjegyzés: Ha a másodszor beírt új Record Kód nem egyezik meg az előzővel, akkor a LEDek nem villognak. Ez azt jelenti, hogy a Record Kód nem változott meg. Amikor először beírta az új Record Kódot, és vissza akarja vonni, akkor nyomja le, és tartsa lenyomva egyszerre a Record és Exit gombokat a kilépéshez. 6

9 Jelenetek Programozása 1. Engedélyezze a Record módot. 2. Válassza ki az 1-48 Single módot a Mode Select gombbal, így mind a 48 csatornát vezérelheti a programozáshoz. Győződjön meg arról, hogy az A és B Master maximumon legyen. (Az A Master a felső, míg a B Master az alsó állásban van maximumon.) 3. Állítson be egy jelenetet a 48 Csatorna Potméterrel. 0% vagy DMX 0 kimenthez 0-ás állásba, 100% vagy DMX 255 kimenthez 10-es állásba kell lennie a potméternek. 4. Amint kész a jelenet, nyomja meg a Record gombot a jelenet lépésként történő rögzítéséhez a memóriába. 5. Ismételje meg a 3. és 4. lépést addig, amíg be nem programozza az összes lépést a memóriába. Összesen 1000 lépést programozhat be a memóriába. 6. Válasszon ki egy futófény blokkot, vagy jelenet mastert a program elraktározásához. Nyomja meg a Page gombot a megfelelő oldal kiválasztásához. 7. Nyomja le, és tartsa lenyomva Record gombot, majd nyomjon le egy Flash gombot ig. Az összes LED felvillan, jelezve, hogy a jelenet be lett programozva a memóriába. 8. Folytathatja a programozást, vagy kiléphet a Program módból. A kilépéshez nyomja meg az Exit gombot, miközben lenyomva tartja a Record gombot. A Record LED kialszik. 7

10 PÉLDA: Egy 16 lépéses futás beprogramozása az 1-16 csatornákkal, teljes intenzitással, sorozatban, az 1. oldalon lévő 15-ös Flash gombra. 1. Engedélyezze a Record módot. 2. Állítsa az A és B Mastert maximum állásba, és a Fade potmétert a legfelső állásba. 3. Válassza ki a Mode Select gombbal az 1-48 Single módot. 4. Tolja fel az 1. Csatorna potmétert teljesen. A LED teljes fényerővel világít. 5. Nyomja meg a Record gombot, hogy beprogramozza ezt a lépést a memóriába. 6. Ismételje meg a 4. és 5. lépést addig, amíg be nem programozta a 32 csatornát. 7. Válassza ki az 1. oldat a Page gombbal. 8. Nyomja meg a 25. Flash gombot, miközben lenyomva tartja a Record gombot. Az összes LED felvillan, jelezve, hogy a futás be lett programozva a memóriába. 2.2 Szerkesztés Szerkesztés engedélyezése 1. Engedélyezze a Record módot. 2. Válassza ki azt az oldalt a Page gombbal, amelyiken lévő programot szerkeszteni szeretné. 3. Nyomja meg a Mode Select gombot a CHNS SCENES kiválasztásához. 4. Nyomja le, és tartsa lenyomva az Edit gombot. 5. Nyomja le azt a Flash gombot, amelyiken a szerkeszteni kívánt program van. 6. Engedje el az Edit gombot. A hozzá tartozó jelent LED kivilágít, jelezve, hogy Szerkesztés módban van Egy program törlése 8

11 1. Engedélyezze a Record módot. 2. Válassza ki azt az oldalt a Page gombbal, amelyiken lévő programot törölni szeretné. 3. Amíg lenyomva tartja az Edit gombot, nyomja le a Flash gombot (25-48) kétszer. 4. Engedje el a két gombot. Az összes LED felvillan, jelezve, hogy a program kitörlődött Az összes program törlése 1. Nyomja le, és tartsa lenyomva az Edit gombot. 2. Nyomja meg a Flash gombokat a következő sorrendben: 1, 4, 2, 3. Az összes LED felvillan, jelezve, hogy az összes memóriában lévő program kitörlődött Egy, vagy több Jelenet törlése 1. Engedélyezze a Record módot. 2. Rögzítsen egy, vagy több jelenetet. 3. Ha nincs megelégedve a jelenettel, akkor nyomja le a Rec Clear gombot, miközben nyomva tartja a Record gombot. Az összes LED felvillan, jelezve, hogy a jelenet kitörlődött Egy vagy több Lépés törlése 9

12 1. Lépjen be Edit módba. 2. Válassza ki a Step gombbal azt a lépést, amelyiket ki szeretné törölni. 3. Nyomja meg a Delete gombot. Az összes LED felvillan, jelezve, hogy a lépés kitörlődött. 4. Ismételje meg a 2. és 3. lépést mindaddig, amíg az összes felesleges lépést ki nem törölte. 5. Nyomja meg a Rec Exit gombot, miközben lenyomva tartja a Record gombot. A Jelenet LED elalszik, jelezve, hogy kilépet az Edit módból. PÉLDA: A harmadik lépés kitörlése 2. oldalon, a 15. Flash gombon lévő programból. 1. Engedélyezze a Record módot. 2. Nyomja meg a Mode Select gombot a CHNS SCENES mód kiválasztásához. 3. Válassza ki a 2. oldalt a Page gombbal. 4. Nyomja meg a 15. Flash gombot, miközben nyomva tartja az Edit gombot. A Jelent LED kivilágít. 5. Válassza ki a 3. lépést a Step gombbal. 6. Nyomja meg a Delete gombot a lépés kitörléséhez. 7. Nyomja meg a Rec Exit gombot, miközben nyomva tartja a Record gombot az Edit módból történő kilépéshez. 10

13 2.2.6 Egy vagy több Lépés beszúrása 1. Rögzítsen egy vagy több jelenetet a beszúráshoz. 2. Győződjön meg arról, hogy CHNS SCENES módban van, és lépjen be Edit módba. 3. Válassza ki a Step gombbal azt a lépést, amelyik után be akarja szúrni az újat. A lépés számát leolvashatja a kijelzőről. 4. Nyomja meg az Insert gombot az előzőleg készített lépés beszúrásához. Az összes LED felvillan, jelezve, hogy a lépés beillesztődött. 5. Lépjen ki az Edit módból. PÉLDA: Egy lépés beszúrása az 1-12 csatornák teljes intenzitásával a 35. program 4. és 5. lépése közé. 1. Engedélyezze a Record módot. 2. Tolja fel az 1-12 potmétereket teljesen, és rögzitse ezt a jelenetet egy lépésként. 3. Válassza ki a CHNS SCENES módot a Mode Select gombbal. 4. Válassza ki a 3. oldalt a Page gombbal. 5. Nyomja meg a 35. Flash gombot miközben nyomva tartja az Edit gombot. A megfelelő jelenet LED kivilágít. 6. Válassza ki a 4. lépést a Step gombbal. 7. Nyomja meg az Insert gombot az előzőleg készített jelenet beszúrásához. 11

14 2.2.7 Egy vagy több Lépés módosítása 1. Lépjen be Edit módba. 2. Válassza ki a Step gombbal a módosítani kívánt lépést. 3. Nyomja le, és tartsa lenyomva az Up gombot, ha növelni szeretné az intenzitást. Ha az intenzitást csökkenteni szeretné, akkor nyomja le, és tartsa lenyomva a Down gombot. 4. Amíg nyomva tartja az Up vagy Down gombot, nyomja le a jelenet módosítandó csatornájához tartozó Flash gombot addig, amíg el nem éri a megfelelő intenzitást. Az érték leolvasható a kijelzőről. Végezze el a jelenetben lévő többi csatorna módosítását, ha szükséges. 5. Ismételje meg a 2., 3. és 4. lépést, amíg be nem fejezte a kívánt lépések módosítását. 6. Lépjen ki az Edit módból. 12

15 2.3 Futtatás Futás programok futtatása 1. Válassza ki a CHNS SCENES módot a Mode Select gombbal. 2. Válassza ki azt az oldalt a Page gombbal, amelyikről a programot futtatni szeretné. 3. Tolja a Master B potmétert maximum állásba (teljesen le). 4. Tolja a kívánt Csatorna potmétert (25-48) maximum állásba a program előhívásához. A program felúszik a jelenlegi úsztatási idővel. A programot úgy is előhívhatja, ha lenyomja, és nyomva tartja a hozzátartozó Flash gombot (25-48). 5. Mozgassa a Csatorna potmétert a jelenlegi program intenzitásának beállításához. 13

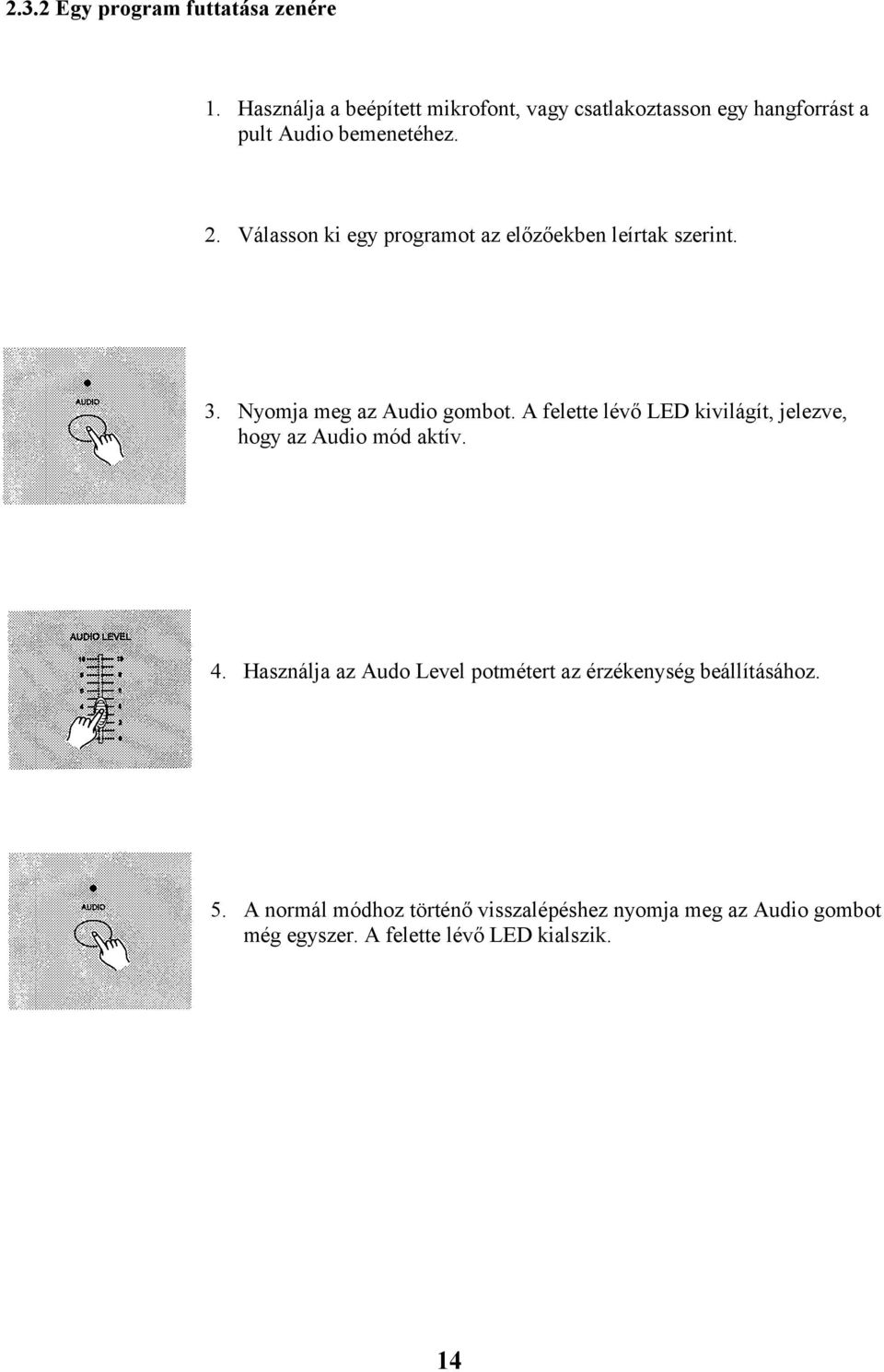

16 2.3.2 Egy program futtatása zenére 1. Használja a beépített mikrofont, vagy csatlakoztasson egy hangforrást a pult Audio bemenetéhez. 2. Válasson ki egy programot az előzőekben leírtak szerint. 3. Nyomja meg az Audio gombot. A felette lévő LED kivilágít, jelezve, hogy az Audio mód aktív. 4. Használja az Audo Level potmétert az érzékenység beállításához. 5. A normál módhoz történő visszalépéshez nyomja meg az Audio gombot még egyszer. A felette lévő LED kialszik. 14

17 2.3.3 Egy program futtatása a Speed potméterrel 1. Győződjön meg arról, hogy az Audio mód nincs bekapcsolva, vagyis az Audio LED nem világít. 2. Válasson ki egy programot az előzőekben leírtak szerint. 3. Állítsa a Speed potmétert a SHOW MODE pozícióba (legalulra), majd nyomja meg a Flash gombot (13-24) miközben nyomva tartja a Rec Speed gombot. A megfelelő program nem fog tovább futni a Standard ütemmel. 4. Most már beállíthatja Speed potméterrel a megfelelő sebességet. MEGJEGYZÉS: A 3. lépés nem szükséges akkor, ha a kiválasztott program nem Standard ütemmel lett rögzítve Egy program futtatása Standard ütemmel 1. Győződjön meg arról, hogy az Audio mód nincs bekapcsolva. 2. Válassza ki a CHNS SCENES módot a Mode Select gombbal. 3. Válasson ki egy programot az előzőekben leírtak szerint. 4. Állítsa be úgy a Speed potmétert, hogy a kijelzőn a kívánt érték jelenjen meg. Lenyomhatja a Tap Sync gombot is kétszer az ütem beállításához. 5. Nyomja le, és tartsa lenyomva a Rec Speed gombot, majd nyomja meg azt a Flash gombot (13-24), amelyikre a kiválasztott program van rögzítve. 6. A program ekkor a beállított idővel, vagy ütemre fog futni. 7. Ismételje meg a 4. és 5. lépést egy új ütem, vagy idő beállításához. 2.4 A Speed mód váltása 5 perc és 10 perc között 15

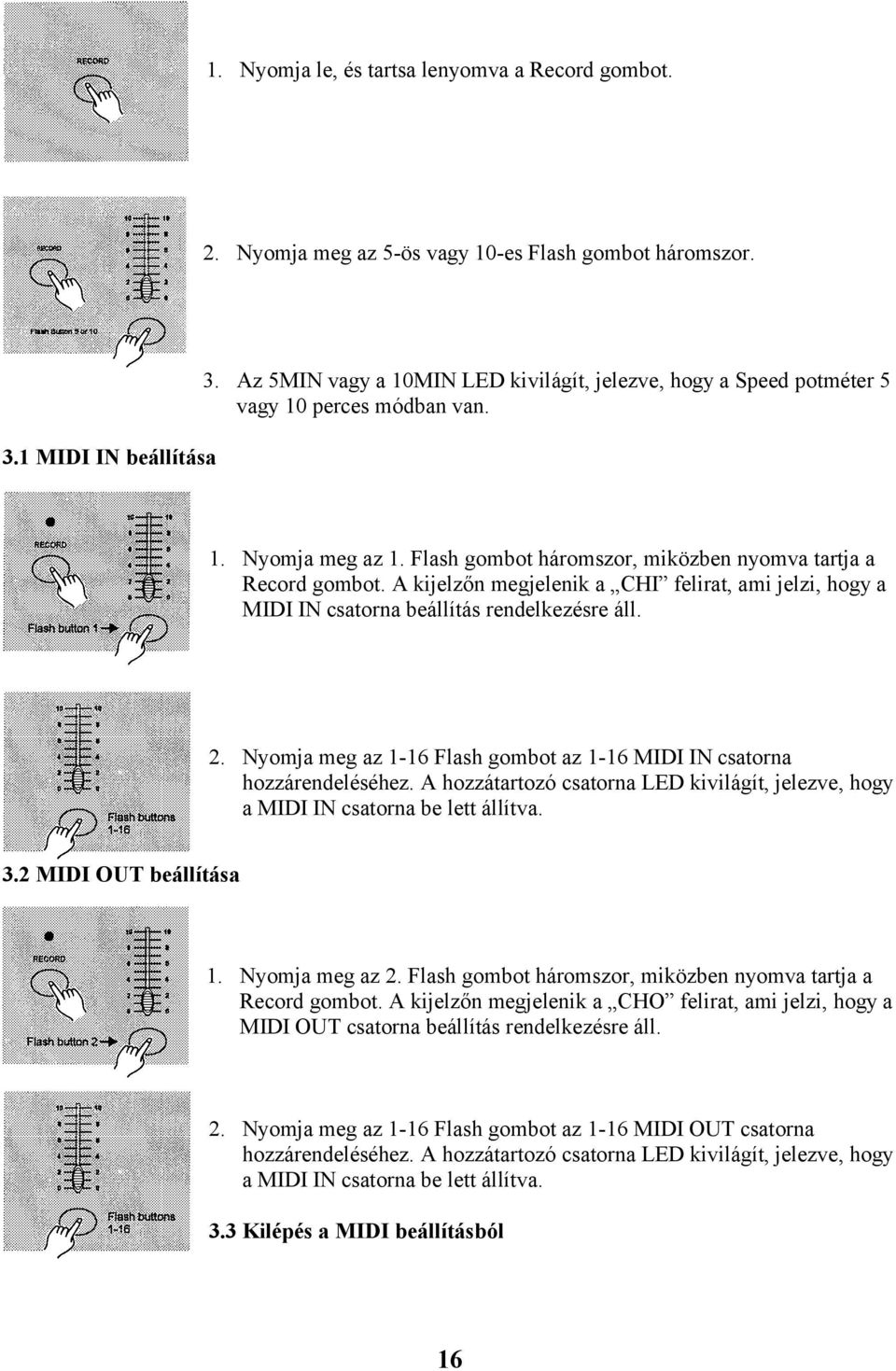

18 1. Nyomja le, és tartsa lenyomva a Record gombot. 2. Nyomja meg az 5-ös vagy 10-es Flash gombot háromszor. 3.1 MIDI IN beállítása 3. Az 5MIN vagy a 10MIN LED kivilágít, jelezve, hogy a Speed potméter 5 vagy 10 perces módban van. 1. Nyomja meg az 1. Flash gombot háromszor, miközben nyomva tartja a Record gombot. A kijelzőn megjelenik a CHI felirat, ami jelzi, hogy a MIDI IN csatorna beállítás rendelkezésre áll. 2. Nyomja meg az 1-16 Flash gombot az 1-16 MIDI IN csatorna hozzárendeléséhez. A hozzátartozó csatorna LED kivilágít, jelezve, hogy a MIDI IN csatorna be lett állítva. 3.2 MIDI OUT beállítása 1. Nyomja meg az 2. Flash gombot háromszor, miközben nyomva tartja a Record gombot. A kijelzőn megjelenik a CHO felirat, ami jelzi, hogy a MIDI OUT csatorna beállítás rendelkezésre áll. 2. Nyomja meg az 1-16 Flash gombot az 1-16 MIDI OUT csatorna hozzárendeléséhez. A hozzátartozó csatorna LED kivilágít, jelezve, hogy a MIDI IN csatorna be lett állítva. 3.3 Kilépés a MIDI beállításból 16

19 Nyomja meg, és tartsa lenyomva a Record gombot, majd nyomja meg a Rec Exit gombot a MIDI beállításból történő kilépéshez. 3.4 MIDI fájl memória-kiírás fogadása Nyomja meg a 3. Flash gombot háromszor, miközben nyomva tartja a Record gombot. A kijelzőn megjelenik az IN felirat, ami jelzi, hogy a pult készen áll a MIDI fájl memória-kiírás fogadására. 3.5 MIDI fájl memória-kiírás küldése Nyomja meg a 4. Flash gombot háromszor, miközben nyomva tartja a Record gombot. A kijelzőn megjelenik az OUT felirat, ami jelzi, hogy a pult készen áll egy MIDI fájl küldésére. MEGJEGYZÉS: 1. A fájl memória kiírás alatt semmilyen más funkció nem működik. 2. A fájl memória kiírás megszakad és leáll, ha hiba történik, vagy ha megszűnik az energiaellátás. 17

20 3.6 Megvalósítás 1. A MIDI adat fogadása és küldése alatt az összes futó MIDI jelenet és csatorna automatikusan szünetel, ha 10 percen belül nincs válsz. 2. A fájl memória kiírás fogadása és küldése alatt a pult automatikusan megkeresi vagy küldi az 55H(85) ID Meghajtót. A fájl neve DC2448, a kiterjesztése BIN(SPACE). 3. A fájl memória kiírás engedélyezi ezt a pultot, hogy kiadja a MIDI adatot a következő egységnek, vagy más MIDI készüléknek. 4. Két fájl memória kiírás mód létezik: 5. A vezérlő küld és fogad Note On és Note Off adatot a Flash gombokon keresztül Note Number Sebesség Funkciók Decimal Hex [16H-45H] Program master Az 1-48 program be-, vagy kikapcsolása [46H-75H] Csatorna intenzitás Az 1-48 csatornák aktiválása 118 [76H] FULL ON 119 [77H] DARK 120 [78H] HOLD 121 [79H] AUDIO be-, vagy kikapcsolása 122 [7AH] CHNS SCENES 123 [7BH] DOUBLE PRESET Mód 124 [7CH] SINGLE PRESET Mód 125 [7DH] Step 126 [7EH] BLACK OUT 18

21 A jelenet irányának megfordítása 1. Az összes jelenet irányának megfordítása: Nyomja meg az ALL REV gombot. 2. Az összes Speed potméterrel vezérelt programfutás irányának megfordítása: Nyomja meg a Chase Rev gombot. 3. Az összes Standard ütemmem vezérelt programfutás irányának megfordítása: Nyomja meg a Beat Rev gombot. 4. Bármelyik programfutás irányának megfordítása: Nyomja le, és tartsa lenyomva a Rec One gombot, majd nyomja meg a kívánt programnak megfelelő Flash gombot. Úsztatási idő 1. Az időmennyiség visszafogja a dimmert amikor nulla kimenetből maximális kimenetre megy, és fordítva. 2. Az úsztatási idő a Fade Time potméterrel szabályozható nullától 10 percig. Tap Sync gomb 1. A Tap Sync gombbal be lehet állítani a futás sebességét ütemre a gomb néhányszori lenyomásával. A futás sebessége az utolsó két gombnyomás között eltelt idő lesz. A Step gomb felett lévő LED az új sebességgel villog. A sebesség így bármikor megváltoztatható, még akkor is, ha a program nem fut. 2. A Tap Sync felülbírálja az előzőleg a Speed potméteren beállított időt mindaddig, amíg meg nem mozdítja a potmétert. 3. A Tap Sync-kel úgyan úgy kell beállítani a Standard ütemet, mint a Speed potméterrel. Master potméter A Master potméter biztosítja az összes csatorna és jelenet szintjének arányos vezérlését a Flash gombok kivételével. Pédául: Valahányszor, amikor a Master potméter minimumon van, az összes kimenet nullán lesz, kivéve, ha lenyomja az egyik Flash gombot, vagy a Ful On gombot. Ha a Master 50%-on van, akkor a jelenleg a kimeneten lévő jelenet összes csatornája csak 50% intenzitással jelenik meg kivéve, ha lenyomja az egyik Flash gombot, vagy a Ful On gombot. Ha a Master legnagyobb állásban van, akkor az összes kimenet a pult beállítását követi. A Master A mindig a csatornákat vezérli, a Master B pedig a programot vagy egy jelenetet vezérel, kiéve Double Preset módban. Single mód 1. Az összes program szekvenciális sorrendben fut. 2. A kijelzőről le lehet olvasni a futó program számát. 3. Az összes program ugyanazzal a Speed potméterrel vezérelhető. 4. Nyomja meg a Mode Select gombot és válassza a ki a CHNS SCENES módot. 5. Nyomja meg a Park gombot a Single Chase mód kiválasztásához. Egy piros LED jelzi a kiválasztott módot. Mix mód 1. Az összes program szinkronban fog futni. 2. Az összes program vezérelhető ugyanazzal a Speed potméterrel, vagy minden egyeses program sebessége külön-külön beállítható. (Lásd: Sebesség beállítás). 3. Nyomja meg a Mode Select gombot és válassza a ki a CHNS SCENES módot. 4. Nyomja meg a Park gombot a Mix Chase mód kiválasztásához. Egy sárga LED jelzi a kiválasztott módot. 19

22 Dimmer Kijelző 1. A három számjegyes kijelzőn leolvasható az intenzitás százalékban, vagy DMX értékben. 2. Százalék és DMX érték kijelzés közti váltás: Nyomja le, és tartsa lenyomva a Shift gombot, majd nyomja meg a % or gombot. 3. Ha például a kijelzőn 076 olvasható, az azt jelenti, hogy az érték 76%. Ha pedig a kijelzőn 076. olvasható, az azt jelenti, hogy a DMX érték 76. Blind és Home 1. A Blind funkcióval ideiglenesen ki lehet venni csatornákat futás közben, és manuálisan lehet vezérelni. 2. Nyomja le, és tartsa lenyomva a Blind gombot, majd nyomja meg ahhoz a csatornához tartozó Flash gombot, amelyiket ki szeretné venni a futásból. 3. A normál futáshoz történő visszatéréshez Nyomja le, és tartsa lenyomva a Home gombot, majd nyomja meg ahhoz a csatornához tartozó Flash gombot, amelyiket vissza szeretné tenni a futásba. Park 1. CHNS SCENES módban a gomb lenyomásával a futás módját lehet kiválasztani (Single vagy Mix mód) 2. Double Preset módban ennek a gombnak a lenyomásával ugyanazt éri el, mintha a Master B-t teljesen feltolná (Master B Flash gomb). 3. Single Prest módban ez a gomb ideiglenesen eltárolja a kimeneten lévő állapotot a Master B potméterre. Add és Kill Az Add/Kill gomb a Fash gombok funkcióját változtatja meg. Rendszerint a Flash gombok Add módban vannak, vagyis a Flash gomb lenyomása más jelenetet nem hatástalanít, így lehetővé teszi több jelenet megjelenítését egy időben. A Kill mód az Add/Kill gomb megnyomásával aktiválható, és ekkor kivilágít egy LED felette. Ilyenkor bármelyik Flash gomb lenyomása hatástalanítja a többi aktív Jelenetet vagy Programot. Kill módban a hatástalanított program futása nem áll le, csak nem jelenik meg a kimeneten. Double Preset 1. Nyomja meg a Mode Select gombot a Double Preset mód kiválasztásához. 2. Ebben a módban az 1-12, és a csatorna potméterek is az 1-12 csatornákat vezérlik. 3. A Master A az 1-12, míg a Master B a csatorna potmétereket vezérli. 4. Ebben a módban nem lehet jelenetet rögzíteni. Péda 1. Lépjen be Double Preset módba. 2. Tolja fel teljesen a csatorna potmétereket 1-6-ig, és ig. 3. Állítsa a Master A és B potmétert ugyanolyan szintre, és mozgassa azokat egy irányba, így egy jelenetet fog kapni. 20

23 Műszaki adatok Tápfeszültség...DC 12~20V, 500mA min. DMX kimenet... 3 pólusú XLR aljzat MIDI jel...5 pólusú standard interfész Audio bemenet...100mv~1vpp Biztosíték (belső)...f0.5a 250V 5x20mm Méret...711x264x85mm Súly kg Figyelmeztetés 1. Ahhoz, hogy a pult megőrizze a programokat, havonta minimum két órára csatlakoztatni kell a hálózathoz. 2. A kijelzőn LOP felirat olvasható akkor, ha a feszültség túl kevés. 21
