1 BESZERELÉSI ÉS HASZNÁLATI ÚTMUTATÓ Fejtámlamonitor

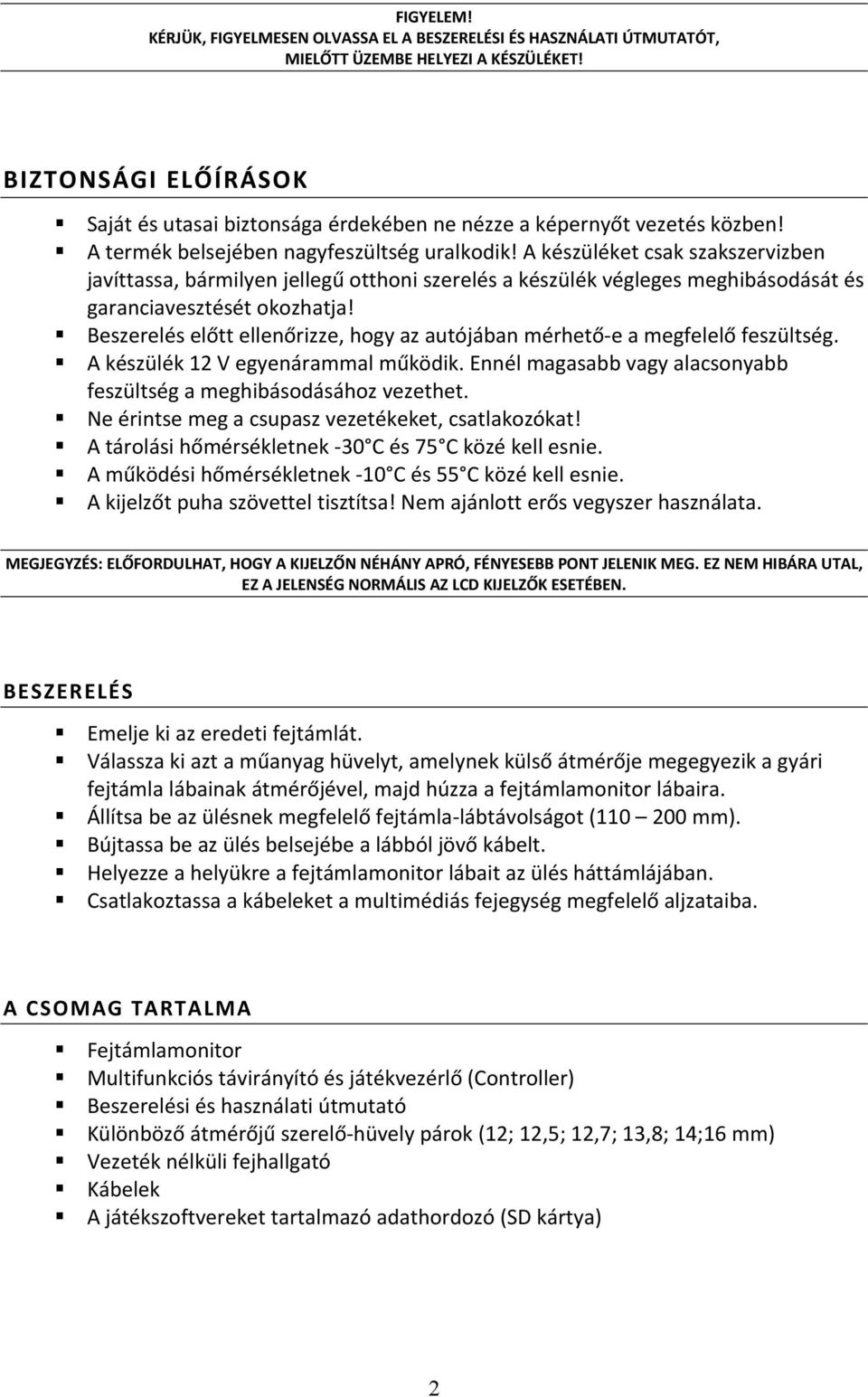

2 FIGYELEM! KÉRJÜK, FIGYELMESEN OLVASSA EL A BESZERELÉSI ÉS HASZNÁLATI ÚTMUTATÓT, MIELŐTT ÜZEMBE HELYEZI A KÉSZÜLÉKET! BIZTONSÁGI ELŐÍRÁSOK Saját és utasai biztonsága érdekében ne nézze a képernyőt vezetés közben! A termék belsejében nagyfeszültség uralkodik! A készüléket csak szakszervizben javíttassa, bármilyen jellegű otthoni szerelés a készülék végleges meghibásodását és garanciavesztését okozhatja! Beszerelés előtt ellenőrizze, hogy az autójában mérhető e a megfelelő feszültség. A készülék 12 V egyenárammal működik. Ennél magasabb vagy alacsonyabb feszültség a meghibásodásához vezethet. Ne érintse meg a csupasz vezetékeket, csatlakozókat! A tárolási hőmérsékletnek 30 C és 75 C közé kell esnie. A működési hőmérsékletnek 10 C és 55 C közé kell esnie. A kijelzőt puha szövettel tisztítsa! Nem ajánlott erős vegyszer használata. MEGJEGYZÉS: ELŐFORDULHAT, HOGY A KIJELZŐN NÉHÁNY APRÓ, FÉNYESEBB PONT JELENIK MEG. EZ NEM HIBÁRA UTAL, EZ A JELENSÉG NORMÁLIS AZ LCD KIJELZŐK ESETÉBEN. BESZERELÉS Emelje ki az eredeti fejtámlát. Válassza ki azt a műanyag hüvelyt, amelynek külső átmérője megegyezik a gyári fejtámla lábainak átmérőjével, majd húzza a fejtámlamonitor lábaira. Állítsa be az ülésnek megfelelő fejtámla lábtávolságot ( mm). Bújtassa be az ülés belsejébe a lábból jövő kábelt. Helyezze a helyükre a fejtámlamonitor lábait az ülés háttámlájában. Csatlakoztassa a kábeleket a multimédiás fejegység megfelelő aljzataiba. A CSOMAG TARTALMA Fejtámlamonitor Multifunkciós távirányító és játékvezérlő (Controller) Beszerelési és használati útmutató Különböző átmérőjű szerelő hüvely párok (12; 12,5; 12,7; 13,8; 14;16 mm) Vezeték nélküli fejhallgató Kábelek A játékszoftvereket tartalmazó adathordozó (SD kártya) 2

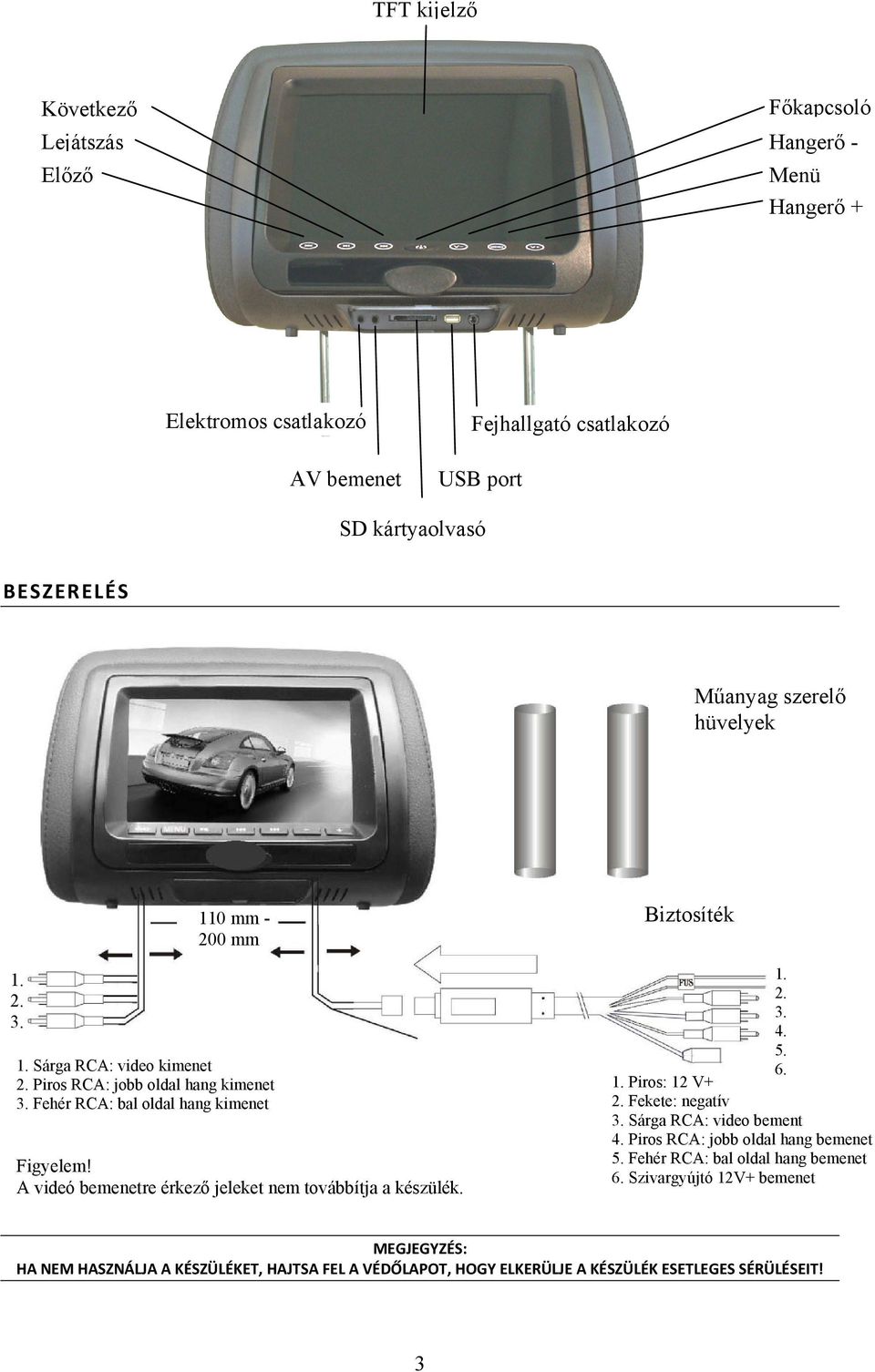

3 TFT kijelző Következő Lejátszás Előző Főkapcsoló Hangerő - Menü Hangerő + Elektromos csatlakozó AV bemenet Fejhallgató csatlakozó USB port SD kártyaolvasó BESZERELÉS Műanyag szerelő hüvelyek mm mm 1. Sárga RCA: video kimenet 2. Piros RCA: jobb oldal hang kimenet 3. Fehér RCA: bal oldal hang kimenet Figyelem! A videó bemenetre érkező jeleket nem továbbítja a készülék. Biztosíték Piros: 12 V+ 2. Fekete: negatív 3. Sárga RCA: video bement 4. Piros RCA: jobb oldal hang bemenet 5. Fehér RCA: bal oldal hang bemenet 6. Szivargyújtó 12V+ bemenet MEGJEGYZÉS: HA NEM HASZNÁLJA A KÉSZÜLÉKET, HAJTSA FEL A VÉDŐLAPOT, HOGY ELKERÜLJE A KÉSZÜLÉK ESETLEGES SÉRÜLÉSEIT! 3

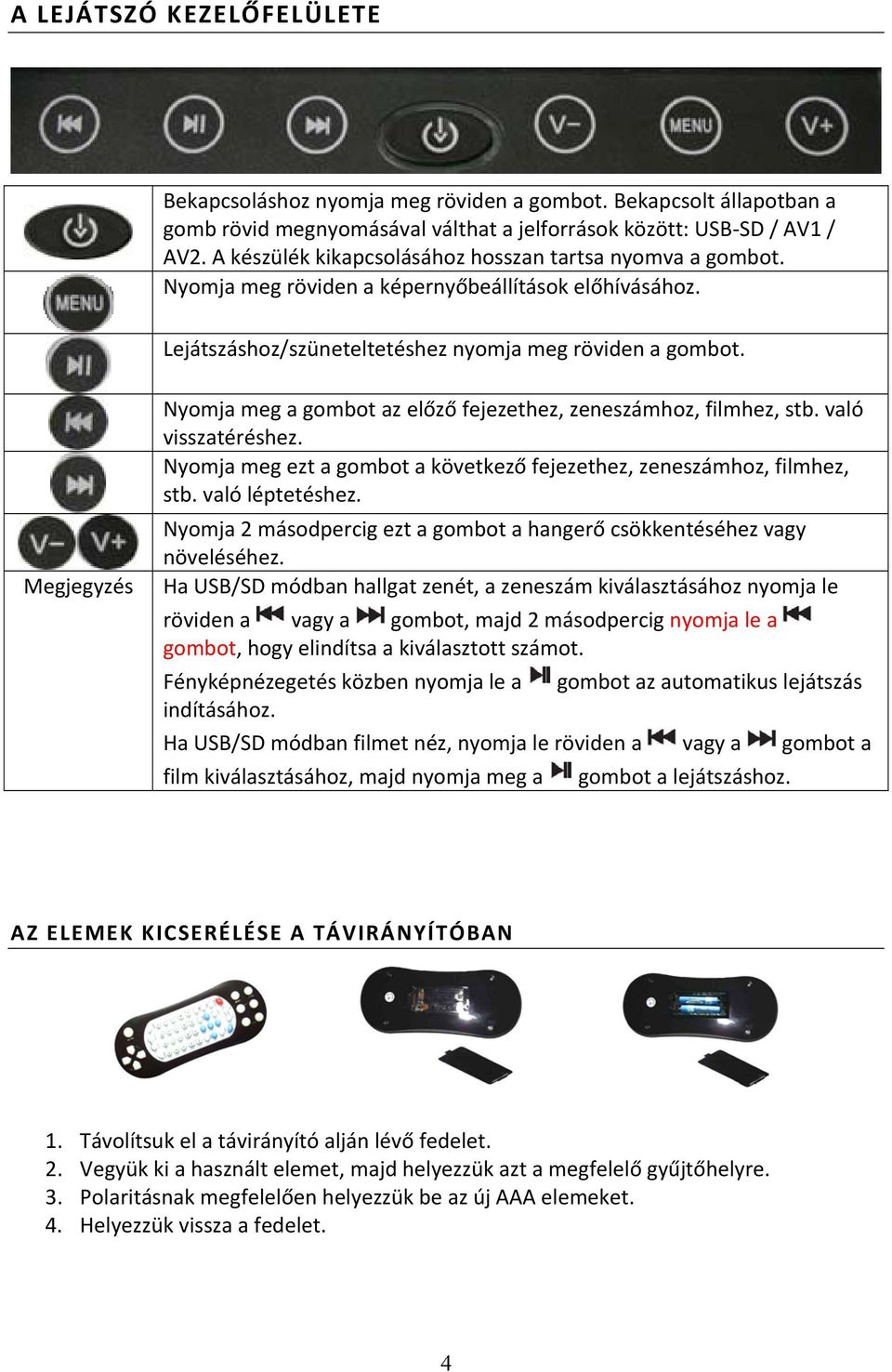

4 A LEJÁTSZÓ KEZELŐFELÜLETE Bekapcsoláshoz nyomja meg röviden a gombot. Bekapcsolt állapotban a gomb rövid megnyomásával válthat a jelforrások között: USB SD / AV1 / AV2. A készülék kikapcsolásához hosszan tartsa nyomva a gombot. Nyomja meg röviden a képernyőbeállítások előhívásához. Lejátszáshoz/szüneteltetéshez nyomja meg röviden a gombot. Megjegyzés Nyomja meg a gombot az előző fejezethez, zeneszámhoz, filmhez, stb. való visszatéréshez. Nyomja meg ezt a gombot a következő fejezethez, zeneszámhoz, filmhez, stb. való léptetéshez. Nyomja 2 másodpercig ezt a gombot a hangerő csökkentéséhez vagy növeléséhez. Ha USB/SD módban hallgat zenét, a zeneszám kiválasztásához nyomja le röviden a vagy a gombot, majd 2 másodpercig nyomja le a gombot, hogy elindítsa a kiválasztott számot. Fényképnézegetés közben nyomja le a gombot az automatikus lejátszás indításához. Ha USB/SD módban filmet néz, nyomja le röviden a vagy a gombot a film kiválasztásához, majd nyomja meg a gombot a lejátszáshoz. AZ ELEMEK KICSERÉLÉSE A TÁVIRÁNYÍTÓBAN 1. Távolítsuk el a távirányító alján lévő fedelet. 2. Vegyük ki a használt elemet, majd helyezzük azt a megfelelő gyűjtőhelyre. 3. Polaritásnak megfelelően helyezzük be az új AAA elemeket. 4. Helyezzük vissza a fedelet. 4

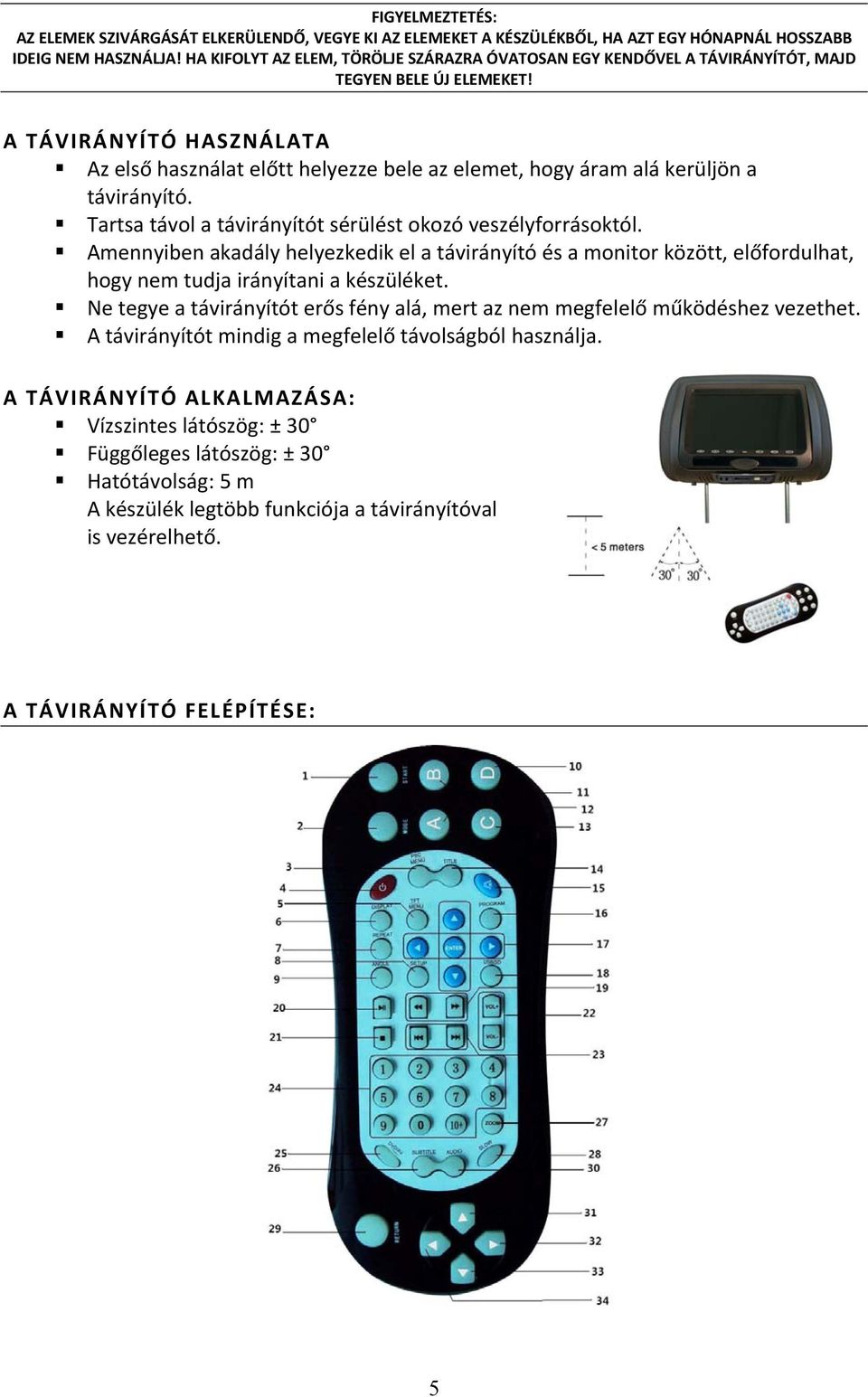

5 FIGYELMEZTETÉS: AZ ELEMEK SZIVÁRGÁSÁT ELKERÜLENDŐ, VEGYE KI AZ ELEMEKET A KÉSZÜLÉKBŐL, HA AZT EGY HÓNAPNÁL HOSSZABB IDEIG NEM HASZNÁLJA! HA KIFOLYT AZ ELEM, TÖRÖLJE SZÁRAZRA ÓVATOSAN EGY KENDŐVEL A TÁVIRÁNYÍTÓT, MAJD TEGYEN BELE ÚJ ELEMEKET! A TÁVIRÁNYÍTÓ HASZNÁLATA Az első használat előtt helyezze bele az elemet, hogy áram alá kerüljön a távirányító. Tartsa távol a távirányítót sérülést okozó veszélyforrásoktól. Amennyiben akadály helyezkedik el a távirányító és a monitor között, előfordulhat, hogy nem tudja irányítani a készüléket. Ne tegye a távirányítót erős fény alá, mert az nem megfelelő működéshez vezethet. A távirányítót mindig a megfelelő távolságból használja. A TÁVIRÁNYÍTÓ ALKALMAZÁSA: Vízszintes látószög: ± 30 Függőleges látószög: ± 30 Hatótávolság: 5 m A készülék legtöbb funkciója a távirányítóval is vezérelhető. A TÁVIRÁNYÍTÓ FELÉPÍTÉSE: 5

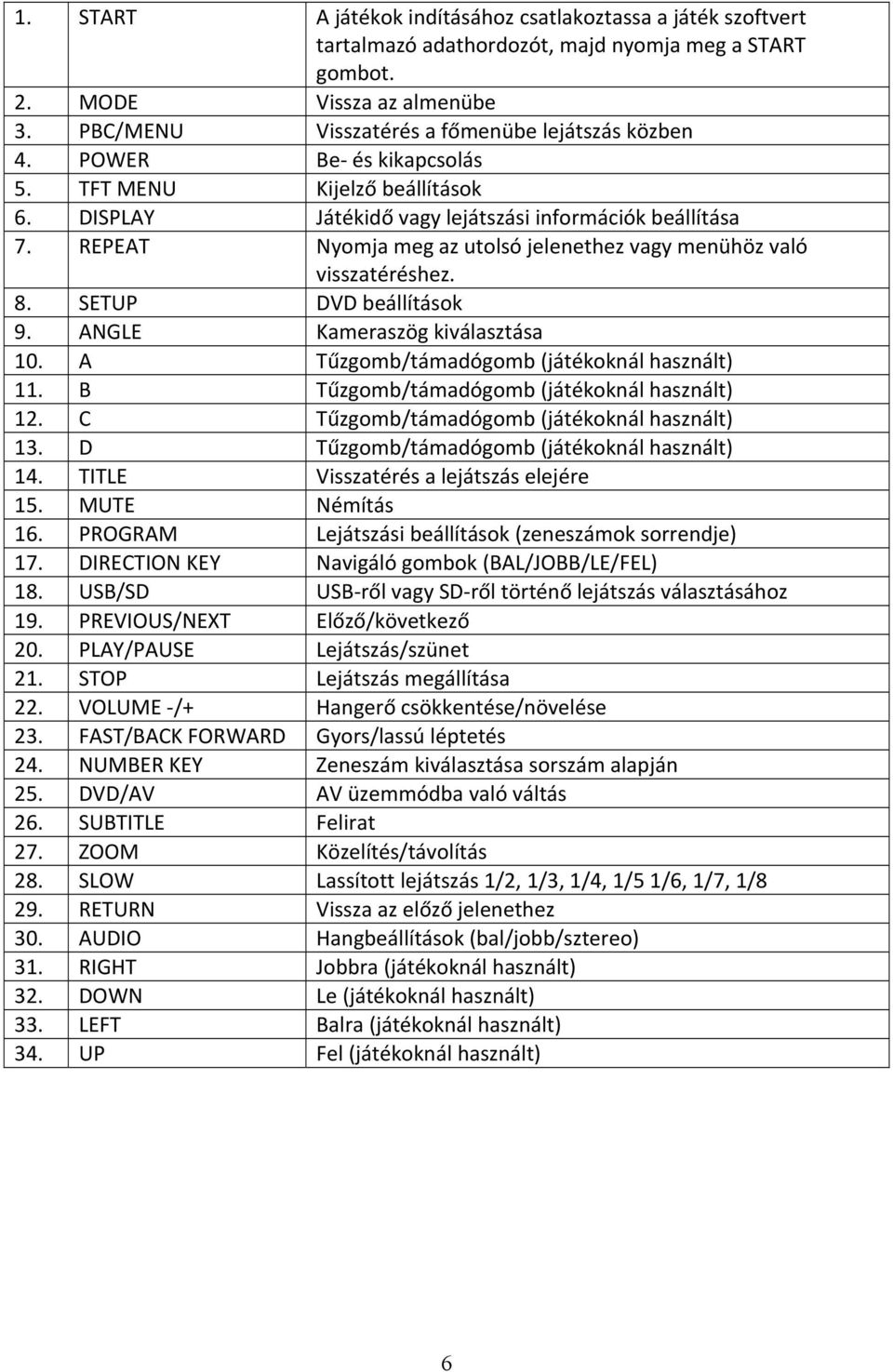

6 1. START A játékok indításához csatlakoztassa a játék szoftvert tartalmazó adathordozót, majd nyomja meg a START gombot. 2. MODE Vissza az almenübe 3. PBC/MENU Visszatérés a főmenübe lejátszás közben 4. POWER Be és kikapcsolás 5. TFT MENU Kijelző beállítások 6. DISPLAY Játékidő vagy lejátszási információk beállítása 7. REPEAT Nyomja meg az utolsó jelenethez vagy menühöz való visszatéréshez. 8. SETUP DVD beállítások 9. ANGLE Kameraszög kiválasztása 10. A Tűzgomb/támadógomb (játékoknál használt) 11. B Tűzgomb/támadógomb (játékoknál használt) 12. C Tűzgomb/támadógomb (játékoknál használt) 13. D Tűzgomb/támadógomb (játékoknál használt) 14. TITLE Visszatérés a lejátszás elejére 15. MUTE Némítás 16. PROGRAM Lejátszási beállítások (zeneszámok sorrendje) 17. DIRECTION KEY Navigáló gombok (BAL/JOBB/LE/FEL) 18. USB/SD USB ről vagy SD ről történő lejátszás választásához 19. PREVIOUS/NEXT Előző/következő 20. PLAY/PAUSE Lejátszás/szünet 21. STOP Lejátszás megállítása 22. VOLUME /+ Hangerő csökkentése/növelése 23. FAST/BACK FORWARD Gyors/lassú léptetés 24. NUMBER KEY Zeneszám kiválasztása sorszám alapján 25. DVD/AV AV üzemmódba való váltás 26. SUBTITLE Felirat 27. ZOOM Közelítés/távolítás 28. SLOW Lassított lejátszás 1/2, 1/3, 1/4, 1/5 1/6, 1/7, 1/8 29. RETURN Vissza az előző jelenethez 30. AUDIO Hangbeállítások (bal/jobb/sztereo) 31. RIGHT Jobbra (játékoknál használt) 32. DOWN Le (játékoknál használt) 33. LEFT Balra (játékoknál használt) 34. UP Fel (játékoknál használt) 6

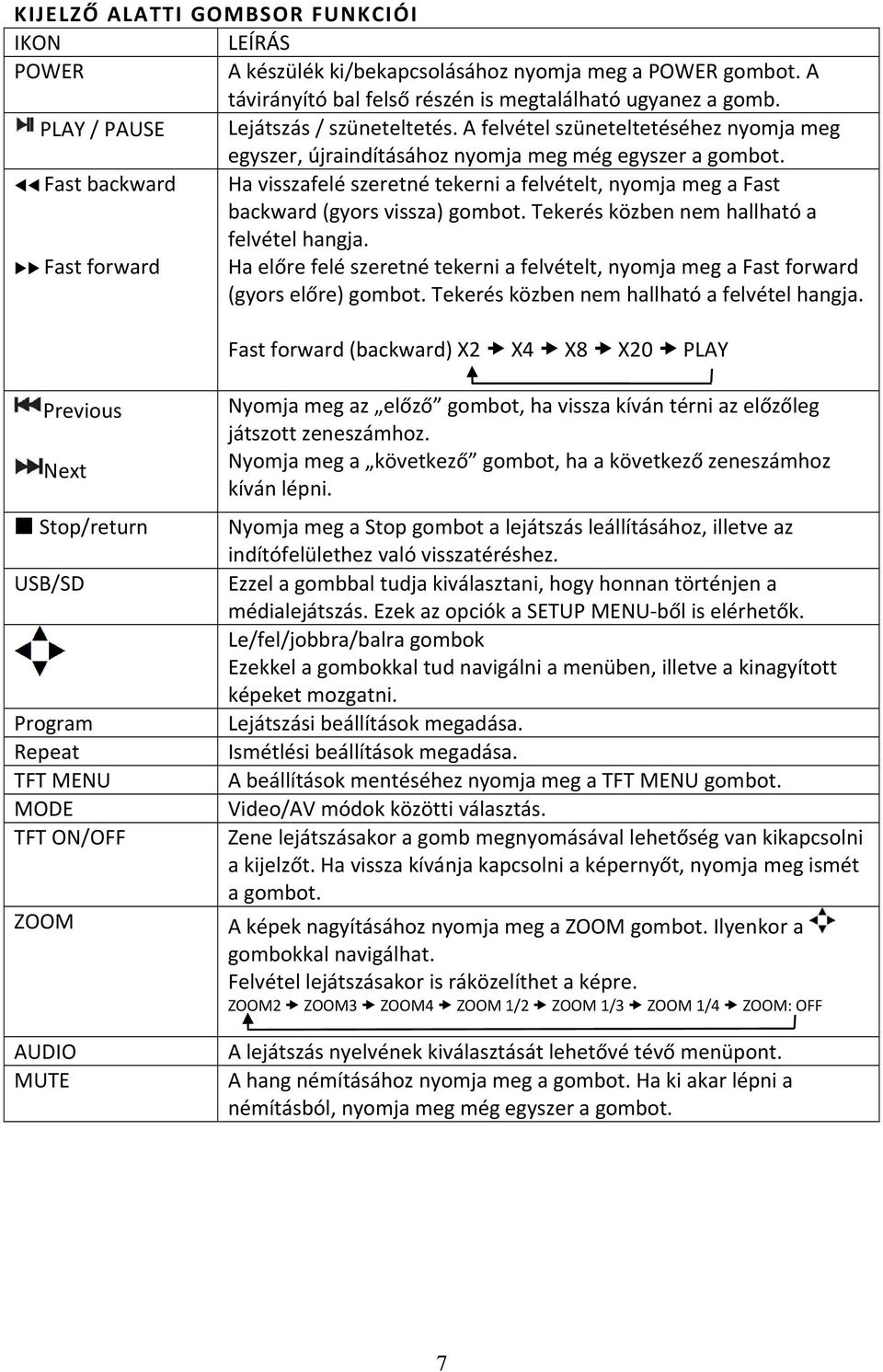

7 KIJELZŐ ALATTI GOMBSOR FUNKCIÓI IKON LEÍRÁS POWER A készülék ki/bekapcsolásához nyomja meg a POWER gombot. A távirányító bal felső részén is megtalálható ugyanez a gomb. PLAY / PAUSE Lejátszás / szüneteltetés. A felvétel szüneteltetéséhez nyomja meg egyszer, újraindításához nyomja meg még egyszer a gombot. Fast backward Ha visszafelé szeretné tekerni a felvételt, nyomja meg a Fast backward (gyors vissza) gombot. Tekerés közben nem hallható a felvétel hangja. Fast forward Ha előre felé szeretné tekerni a felvételt, nyomja meg a Fast forward (gyors előre) gombot. Tekerés közben nem hallható a felvétel hangja. Fast forward (backward) X2 X4 X8 X20 PLAY Previous Next Stop/return USB/SD Program Repeat TFT MENU MODE TFT ON/OFF ZOOM AUDIO MUTE Nyomja meg az előző gombot, ha vissza kíván térni az előzőleg játszott zeneszámhoz. Nyomja meg a következő gombot, ha a következő zeneszámhoz kíván lépni. Nyomja meg a Stop gombot a lejátszás leállításához, illetve az indítófelülethez való visszatéréshez. Ezzel a gombbal tudja kiválasztani, hogy honnan történjen a médialejátszás. Ezek az opciók a SETUP MENU ből is elérhetők. Le/fel/jobbra/balra gombok Ezekkel a gombokkal tud navigálni a menüben, illetve a kinagyított képeket mozgatni. Lejátszási beállítások megadása. Ismétlési beállítások megadása. A beállítások mentéséhez nyomja meg a TFT MENU gombot. Video/AV módok közötti választás. Zene lejátszásakor a gomb megnyomásával lehetőség van kikapcsolni a kijelzőt. Ha vissza kívánja kapcsolni a képernyőt, nyomja meg ismét a gombot. A képek nagyításához nyomja meg a ZOOM gombot. Ilyenkor a gombokkal navigálhat. Felvétel lejátszásakor is ráközelíthet a képre. ZOOM2 ZOOM3 ZOOM4 ZOOM 1/2 ZOOM 1/3 ZOOM 1/4 ZOOM: OFF A lejátszás nyelvének kiválasztását lehetővé tévő menüpont. A hang némításához nyomja meg a gombot. Ha ki akar lépni a némításból, nyomja meg még egyszer a gombot. 7

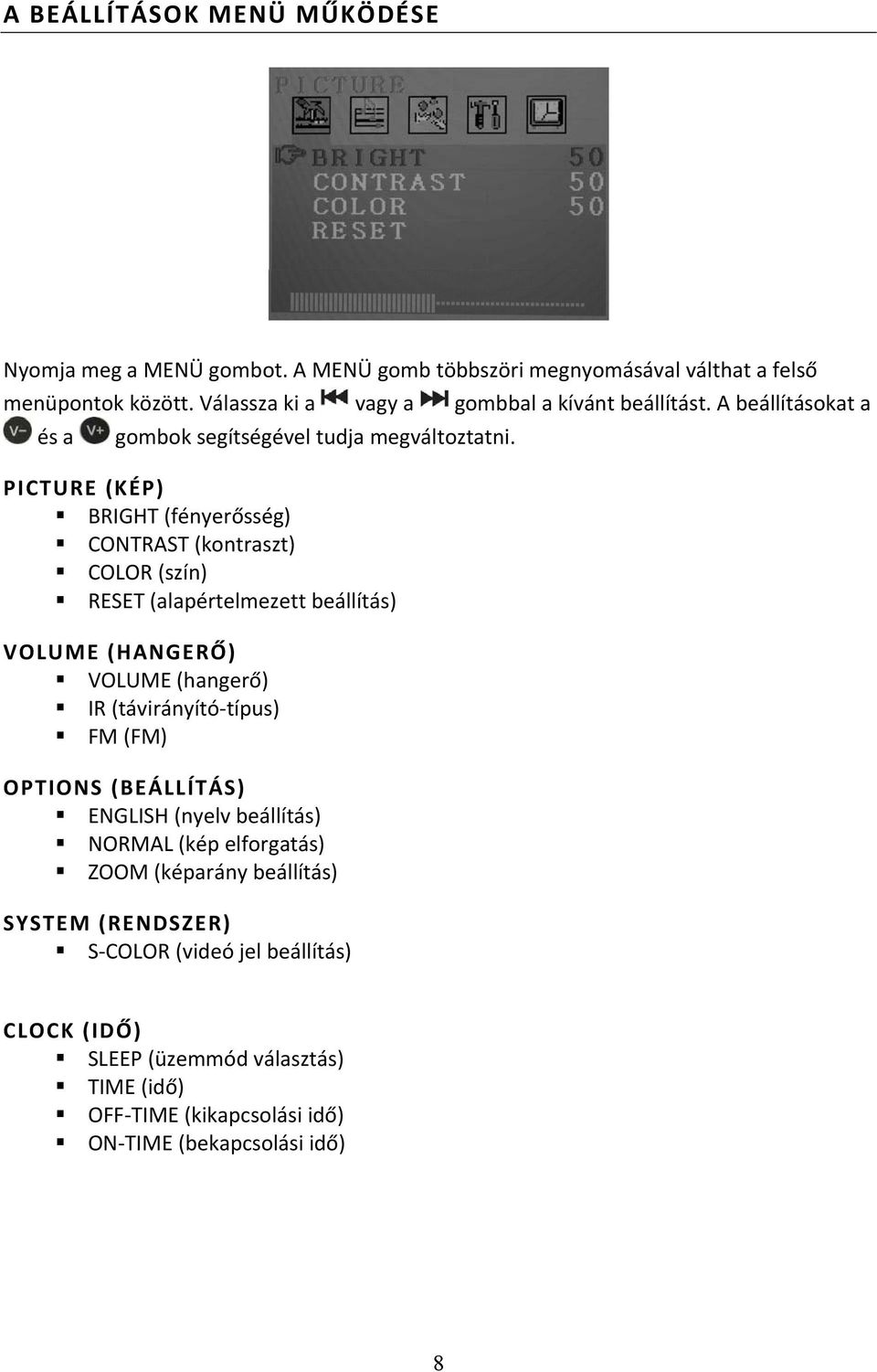

8 A BEÁLLÍTÁSOK MENÜ MŰKÖDÉSE Nyomja meg a MENÜ gombot. A MENÜ gomb többszöri megnyomásával válthat a felső menüpontok között. Válassza ki a vagy a gombbal a kívánt beállítást. A beállításokat a és a gombok segítségével tudja megváltoztatni. PICTURE (KÉP) BRIGHT (fényerősség) CONTRAST (kontraszt) COLOR (szín) RESET (alapértelmezett beállítás) VOLUME (HANGERŐ) VOLUME (hangerő) IR (távirányító típus) FM (FM) OPTIONS (BEÁLLÍTÁS) ENGLISH (nyelv beállítás) NORMAL (kép elforgatás) ZOOM (képarány beállítás) SYSTEM (RENDSZER) S COLOR (videó jel beállítás) CLOCK (IDŐ) SLEEP (üzemmód választás) TIME (idő) OFF TIME (kikapcsolási idő) ON TIME (bekapcsolási idő) 8

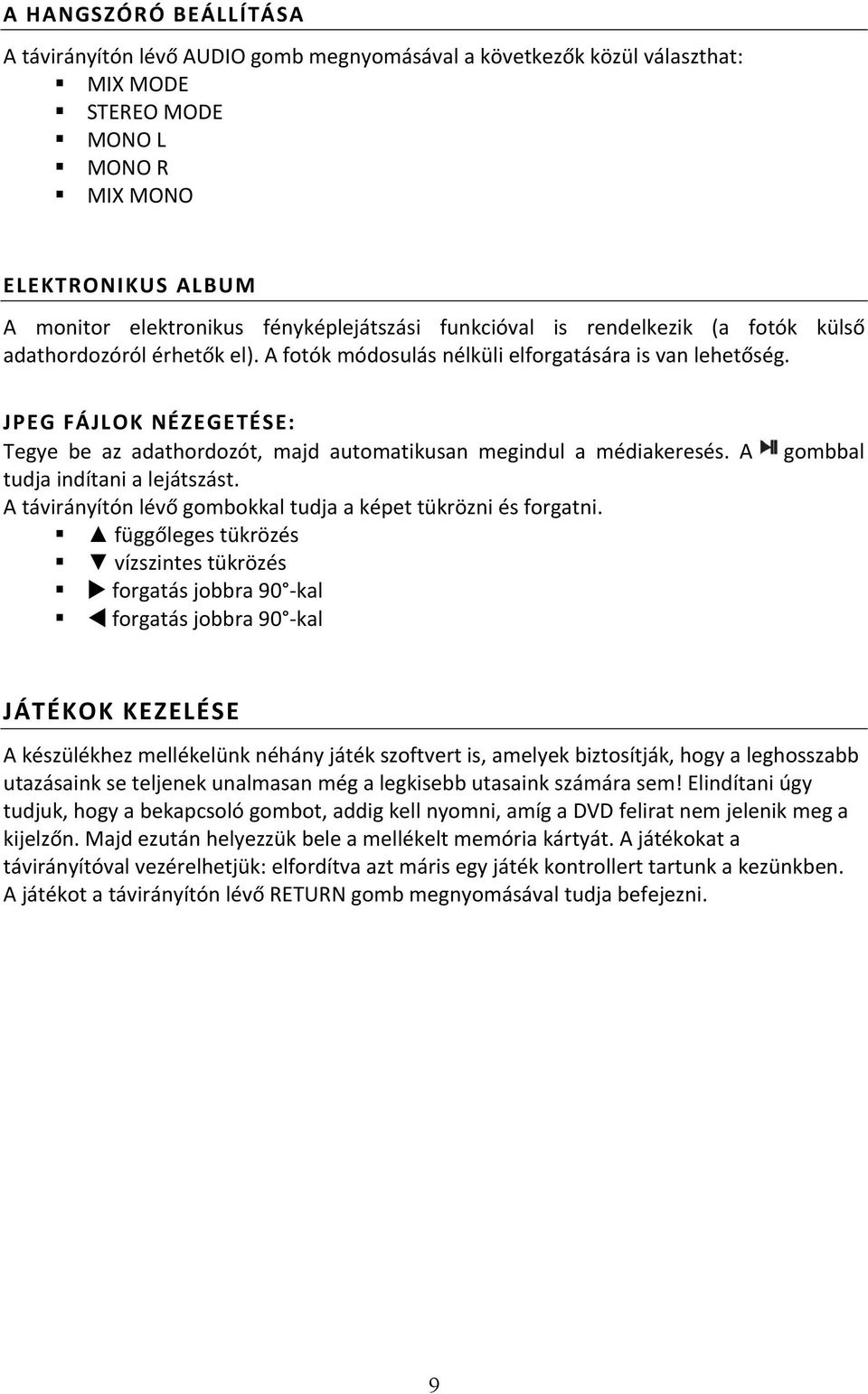

9 A HANGSZÓRÓ BEÁLLÍTÁSA A távirányítón lévő AUDIO gomb megnyomásával a következők közül választhat: MIX MODE STEREO MODE MONO L MONO R MIX MONO ELEKTRONIKUS ALBUM A monitor elektronikus fényképlejátszási funkcióval is rendelkezik (a fotók külső adathordozóról érhetők el). A fotók módosulás nélküli elforgatására is van lehetőség. JPEG FÁJLOK NÉZEGETÉSE: Tegye be az adathordozót, majd automatikusan megindul a médiakeresés. A tudja indítani a lejátszást. A távirányítón lévő gombokkal tudja a képet tükrözni és forgatni. függőleges tükrözés vízszintes tükrözés forgatás jobbra 90 kal forgatás jobbra 90 kal gombbal JÁTÉKOK KEZELÉSE A készülékhez mellékelünk néhány játék szoftvert is, amelyek biztosítják, hogy a leghosszabb utazásaink se teljenek unalmasan még a legkisebb utasaink számára sem! Elindítani úgy tudjuk, hogy a bekapcsoló gombot, addig kell nyomni, amíg a DVD felirat nem jelenik meg a kijelzőn. Majd ezután helyezzük bele a mellékelt memória kártyát. A játékokat a távirányítóval vezérelhetjük: elfordítva azt máris egy játék kontrollert tartunk a kezünkben. A játékot a távirányítón lévő RETURN gomb megnyomásával tudja befejezni. 9

10 HIBAKEZELÉS Hibajelenség Nincs reagálás Nincs hang Nincs kép Nem olvasható a kártya A távirányító nem működik Megoldás 1. Ellenőrizze az elektromos csatlakozásokat. 2. Ellenőrizze a gyújtást. 3. Ellenőrizze az akkumulátort. 1. Ellenőrizze, hogy a készülék NÉMA állapotban, vagy a legalacsonyabb hangerőn van e. 2. Ellenőrizze, hogy az IR és az FM funkciók ki legyenek kapcsolva. 3. Nincs e a készüléken a lejátszás szüneteltetve, gyorsítva, lassítva? 4. Állítsa vissza a gyári beállításokat. Ellenőrizze a fényerő beállításait. Ellenőrizze, hogy megfelelően van e elhelyezve a kártya a foglalatban. 1. Ellenőrizze, hogy van e akadály a távirányító és az érzékelő között. 2. Ellenőrizze, hogy a megfelelő helyzetben használja e a távirányítót. 3. Ellenőrizze az elemek töltöttségét. 4. Ellenőrizze, hogy a helyén vannak e az elemek. FIGYELEM! NE NYISSA FEL A KÉSZÜLÉKET, KIZÁRÓLAG SZAKSZERVIZBEN JAVÍTTASSA! TERMÉKJELLEMZŐK: Termék neve Fejtámlamonitor Kijelző 7 os LCD kijelző 16:9 és 4:3 képaránnyal Kimeneti csatornák TV szabvány PAL / NTSC / AUTO Video karakterisztika 1,0 Vp p (75 ohm) Audio karakterisztika Frekvencia karakterisztika: khz SNR: >90 db Teljes harmonikus torzítás: < 0,01 % Tápellátás 12 V / 1,5 A DC Teljesítmény ~ 12 W Működési hőmérséklet 40 C +60 C Működési páratartalom % Nettó tömeg 1,7 kg Méretek 220 mm x 290 mm x 130 mm 10
