1 Használati útmutató Hordozható 7" TFT LCD SZÍNES TV KÉSZÜLÉK Köszönjük, hogy termékünket választotta. MODELL SZ.: A készülék csatlakoztatását, üzemeltetését vagy beállítását DFT-710 megelőzően a megfelelő teljesítmény és biztonság garantálásáért gondosan olvassa el a jelen használati útmutatót.

2 9. Tartozékok jegyzéke Megnevezés Váltakozó áramú adapter Távvezérlő AV kábel RCA csatlakozóval Autós tápkábel Autós konzol Használati útmutató Külső antenna adapter Csavarok (PWA3* 4) Akkumulátor egység Darabszám 4 darab VALAMENNYI JOG FENNTARTVA SZERZŐI JOGOK DENVER ELECTRONICS A/S A jelen készüléket élettartama lejártával ne a háztartási hulladékba dobja, hanem az elektromos és elektronikus készülékek újrahasznosító gyűjtőhelyén adja át. A terméken feltüntetett szimbólum, a használati útmutató vagy a csomagolás nyújt tájékoztatást a hulladékmegsemmisítés módjáról. Ezzel a szimbólummal jelöl anyag újrahasznosítható. Az újrahasznosítással, alapanyagok újrahasznosításával vagy a régi készülékek egyéb újrafelhasználásával jelentősen hozzájárul környezetünk védelméhez. A hivatalos hulladékgyűjtő helyről tájékoztatást az önkormányzati/polgármesteri hivataltól kérjen. 13

3 8. Általános hibakeresés Mielőtt a készülék meghibásodását feltételezné, végezze el az alábbi pontok ellenőrzését. TARTALOM Hibajelenség Nincs se kép, se hang Nincs kép Nincs hang Gyenge vétel Sötét vagy elmosódott kép Nem tiszta és nem állandó kép A kép fel-le mozog, elmosódik vagy görbül A kép havazik Lehetséges okok A váltakozó áramú adapter vagy autós adapter csatlakozása helytelen. Lemerült akkumulátor, vagy helytelen polaritás. A TV csatorna vétele nem megfelelő, próbálja meg a készüléket újból beállítani. Helyezze a TV-készüléket olyan helyre, ahol jobb a vétel. Túl alacsony hangerő. A készülékhez fejhallgató van csatlakoztatva, vagy a vétel túl gyenge vagy a némítás funkció be van kapcsolva. Az antenna beállítása helytelen, vagy a TV csatorna nem a megfelelő. Túl alacsony fényerő és kontraszt. Az akkumulátor feszültsége túl alacsony. Az antenna beállítása helytelen, vagy rossz vételű helyen található. Az antenna beállítása helytelen. A vétel túl gyenge, vagy a jel a közeli épületekről vagy hegyekről visszaverődik. A jelet gépjármű motor, vasút, nagyfeszültség vezeték, neon panelek vagy rádiófrekvencia zavarja. 1. Útmutatói a biztonságos használathoz A készülék fő részei ) TV egység 2) Távvezérlő 3. Alapvető tulajdonságok és funkciók Csatlakoztatás...9 1) Csatlakoztatás a tápforráshoz 2) Fejhallgató használata 3) Csatlakoztatás külső AV berendezéshez 5. Kezelési útmutató TV csatorna törlése Általános paraméterek Általános hibakeresés Tartozékok jegyzéke...13 A kép színtelen A színbeállítás nem megfelelő. 12 1

4 1. Útmutató a biztonságos használathoz Kérjük, a készüléket használja a megadott feszültség érték mellett. Annak túllépésével a készülék sérülést vagy meghibásodását okozhatja. Fontos: - A helytelen feszültség értékkel a TV-készülék sérülését vagy meghibásodását okozhatja. - A készülék üzemeltetését és csatlakoztatását a jelen használati útmutató szerint végezze. - Kérjük, ne használjon hígítószert vagy egyéb kémiai tisztítószert. - A készülék szennyeződéseinek letörlésére használjon puha törlőkendőt. - A TV-készüléket óvja a szélsőséges hőmérséklettől. - A készülék tárolási hőmérsékleti határai -20 C és 70 C. - A készülék üzemi hőmérsékleti határai -10 C és 60 C. - A készülék környezetének nedvességtartalom határai 0% és 80%. Figyelmeztetés: Tűz vagy elektromos áramütés elkerülése végett a készüléket óvja a víztől és nedvességtől. - Csupán a gyártó által jóváhagyott kiegészítőket használja. - Ne távolítsa a készülék fedelét, mert a készülékben uralkodó nagyfeszültség elektromos áramütést okozhat. A készülék üzemzavara esetén a javításért hívja a szerviztechnikust. Intés: - Saját biztonsága érdekében gépjármű vezetés közben ne nézze a TVkészüléket. - Az elektromos áramütés elkerülése végett ügyeljen, hogy a készülékbe ne kerüljön csepegő vagy fröccsenő víz. - A kellő szellőzés biztosításáért ügyeljen a környező tárgyak minimális távolságára. - A szellőzést ne akadályozza a szellőző nyílások lefedésével pl. újsággal, terítővel, függönnyel, stb. - A készülékre ne helyezzen nyílt tűzforrást, pl. égő gyertyát. - A készülék használata trópusi és/vagy mérsékelt égövön. - A készülék megsemmisítése előtt emelje ki az akkumuátort és helyezze a megfelelő hulladéktárolóba. - Villámlás esetén a készüléket kapcsolja ki A csatorna kereső lista eltűnik, miután az Auto Scan befejeződik. 3. A Menü gomb megnyomásával kiléphet a TV csatorna keresés Auto Scan üzemmódjából. 4. A kívánt csatorna kiválasztásához nyomja meg a CH- vagy CH+ gombot. 7. Alapvető paraméterek: 1 Leírás: hordozható 7" TFT LCD színes TV-készülék 2, TV-készülék frekvencia tartománya: 48,25 863,25 Mhz 3, Audio rendszer: M, B/G, D/K, I 4 Képernyő: színes TFT-LCD 5 Képernyő átmérő: 7"/18 cm 6 Képernyő video bemenet: 1Vp-p 7 Audio kimenet: 250 mw (MAX) 8 Bemeneti ellenállás: 75 Ω 9 Elektromos energia fogyasztás: 14 W 10 Elektromos energia fogyasztás készenlét üzemmódban: < 30 ma 11. Felbontás: (H)*234 (V) 12 Ponttávolság: 0,107 (H) x 0,372 (V) mm 13 Látható tartomány: 154,08 (H) x 87,05 (V) mm 14 Tápforrás: váltakozó áramú adapter vagy autós adapter (normál: 12 V-os egyenáramú) 15 Méretek: 186 (hossz) x 133 (szélesség) x 30 (magasság) mm 16 Súly: kb. 490 g 17 Csatlakozók: Antenna csatlakozó Fejhallgató csatlakozó AV bemenet csatlakozó Külső tápforrás csatlakozó 11

5 5. Kezelési útmutató 1. A készülékhez csatolja a hálózati adaptert (12V-os egyenáramú). 2. A készülék elülső paneljén található Ki/Be kapcsoló megnyomásával a készüléket készenlét üzemmódba helyezi, amit a kigyulladó piros fény jelez; a gomb ismételt megnyomásával a készüléket normál működés üzemmódba helyezi, amit a zöld fény kigyulladása kísér. 3. AV/TV jel vételéhez válassza ki az AV/TV-t. 4. A kívánt TV csatorna kiválasztásához nyomja meg a CH+ vagy CH- gombot, míg a V+ és V- gombokkal megválaszthatja a kívánt hangerőt. 5. A menüben válassza ki az Auto Scan funkciót és a talált csatornákat mentse el. A Menüben a CH+, CH- és V+, V- gombok segítségével állítsa be a fényerőt, kontrasztot, színt és egyéb funkciókat. 6. A megfelelő rendszer alapján állítsa be az alapértelmezést: PAL/NTSC/SEC AM, illetve állítsa be a megfelelő audio rendszert: M, B/G, D/K, I. 7. A vétel jobb képminőségéért A kiváló képminőség biztosításához állítsa be beépített TV antenna (11) hosszát, szögét és irányát. Ha a jel túl gyenge, a vétel nem kielégítő, ami rosszabb minőségű, torzított képet, gyenge hangot eredményezhet azt követően is, hogy az antennát megpróbálta beállítani. Ebben az esetben csatlakoztassa a külső antennát az erre szolgáló aljzatba (13), vagy a készüléket helyezze jobb vételű helyre. 2. A készülék fő részei 1). TV egység ELÖLNÉZET 1. Távvezérlő érzékelő 2. AV/TV kapcsoló 3. Csatorna lefele gomb 4. Csatorna felfele gomb 5. Menü gomb 6. Halkítás 7. Hangosítás 8. Ki/Be kapcsoló kontroll égő 9. Ki/Be kapcsoló 10. Beépített hangszóró 11. Forgathtó teleszkópos antenna 6. TV csatorna törlése: 1. Automatikus csatorna keresés (auto scan) és elmetés a memóriába. Az AUTO gomb (11 ) megnyomásával a távvezérlőn indítja a TV csatornák automatikus keresését és elmentését az alábbi sorrendben: VHF-L, VHF-H, UHF. 12. Konzol csatlakozási helye 10 HÁTULNÉZET 3

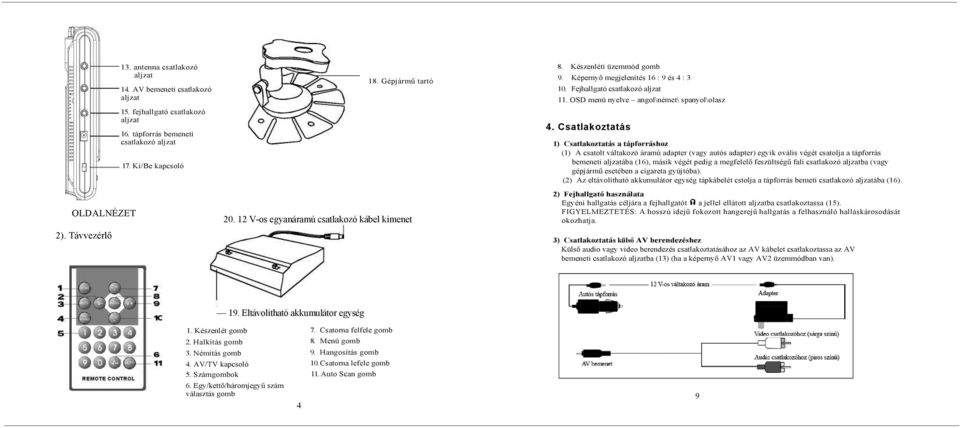

6 OLDALNÉZET 2). Távvezérlő 13. antenna csatlakozó aljzat 14. AV bemeneti csatlakozó aljzat 15. fejhallgató csatlakozó aljzat 16. tápforrás bemeneti csatlakozó aljzat 17. Ki/Be kapcsoló 18. Gépjármű tartó V-os egyanáramú csatlakozó kábel kimenet 8. Készenléti üzemmód gomb 9. Képernyő megjelenítés 16 : 9 és 4 : Fejhallgató csatlakozó aljzat 11. OSD menü nyelve angol\német\ spanyol\olasz 4. Csatlakoztatás 1) Csatlakoztatás a tápforráshoz (1) A csatolt váltakozó áramú adapter (vagy autós adapter) egyik ovális végét csatolja a tápforrás bemeneti aljzatába (16), másik végét pedig a megfelelő feszültségű fali csatlakozó aljzatba (vagy gépjármű esetében a cigareta gyújtóba). (2) Az eltávolítható akkumulátor egység tápkábelét cstolja a tápforrás bemeti csatlakozó aljzatába (16). 2) Fejhallgató használata Egyéni hallgatás céljára a fejhallgatót a jellel ellátott aljzatba csatlakoztassa (15). FIGYELMEZTETÉS: A hosszú idejű fokozott hangerejű hallgatás a felhasználó halláskárosodását okozhatja. 3) Csatlakoztatás külső AV berendezéshez Külső audio vagy video berendezés csatlakoztatásához az AV kábelet csatlakoztassa az AV bemeneti csatlakozó aljzatba (13) (ha a képernyő AV1 vagy AV2 üzemmódban van). 19. Eltávolítható akkumulátor egység 1. Készenlét gomb 2. Halkítás gomb 3. Némítás gomb 4. AV/TV kapcsoló 5. Számgombok 6. Egy/kettő/háromjegyű szám választás gomb 4 7. Csatorna felfele gomb 8. Menü gomb 9. Hangosítás gomb 10. Csatorna lefele gomb 11. Auto Scan gomb 9

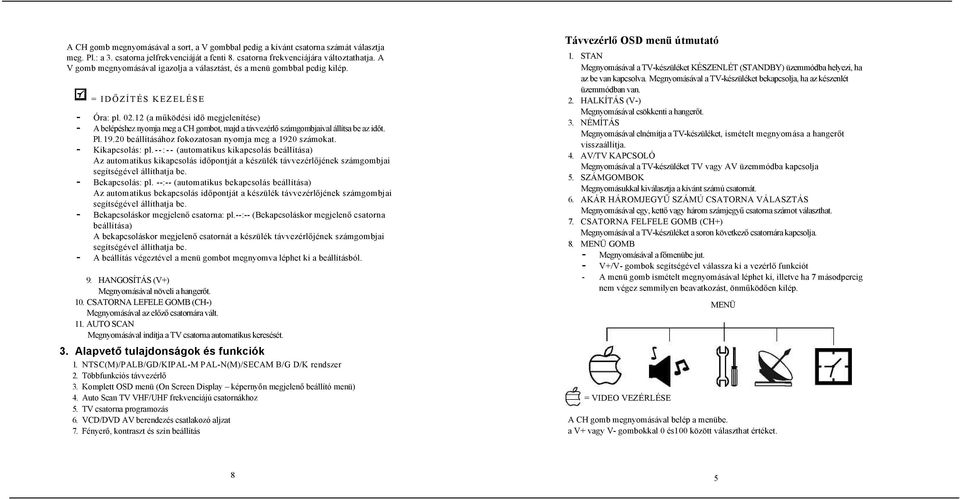

7 A CH gomb megnyomásával a sort, a V gombbal pedig a kívánt csatorna számát választja meg. Pl.: a 3. csatorna jelfrekvenciáját a fenti 8. csatorna frekvenciájára változtathatja. A V gomb megnyomásával igazolja a választást, és a menü gombbal pedig kilép. = IDŐZÍTÉS KEZELÉSE - Óra: pl (a működési idő megjelenítése) - A belépéshez nyomja meg a CH gombot, majd a távvezérlő számgombjaival állítsa be az időt. Pl beállításához fokozatosan nyomja meg a 1920 számokat. - Kikapcsolás: pl.--:-- (automatikus kikapcsolás beállítása) Az automatikus kikapcsolás időpontját a készülék távvezérlőjének számgombjai segítségével állíthatja be. - Bekapcsolás: pl. --:-- (automatikus bekapcsolás beállítása) Az automatikus bekapcsolás időpontját a készülék távvezérlőjének számgombjai segítségével állíthatja be. - Bekapcsoláskor megjelenő csatorna: pl.--:-- (Bekapcsoláskor megjelenő csatorna beállítása) A bekapcsoláskor megjelenő csatornát a készülék távvezérlőjének számgombjai segítségével állíthatja be. - A beállítás végeztével a menü gombot megnyomva léphet ki a beállításból. 9. HANGOSÍTÁS (V+) Megnyomásával növeli a hangerőt. 10. CSATORNA LEFELE GOMB (CH-) Megnyomásával az előző csatornára vált. 11. AUTO SCAN Megnyomásával indítja a TV csatorna automatikus keresését. 3. Alapvető tulajdonságok és funkciók 1. NTSC(M)/PALB/GD/KIPAL-M PAL-N(M)/SECAM B/G D/K rendszer 2. Többfunkciós távvezérlő 3. Komplett OSD menü (On Screen Display képernyőn megjelenő beállító menü) 4. Auto Scan TV VHF/UHF frekvenciájú csatornákhoz 5. TV csatorna programozás 6. VCD/DVD AV berendezés csatlakozó aljzat 7. Fényerő, kontraszt és szín beállítás Távvezérlő OSD menü útmutató 1. STAN Megnyomásával a TV-készüléket KÉSZENLÉT (STANDBY) üzemmódba helyezi, ha az be van kapcsolva. Megnyomásával a TV-készüléket bekapcsolja, ha az készenlét üzemmódban van. 2. HALKÍTÁS (V-) Megnyomásával csökkenti a hangerőt. 3. NÉMÍTÁS Megnyomásával elnémítja a TV-készüléket, ismételt megnyomása a hangerőt visszaállítja. 4. AV/TV KAPCSOLÓ Megnyomásával a TV-készüléket TV vagy AV üzemmódba kapcsolja 5. SZÁMGOMBOK Megnyomásukkal kiválasztja a kívánt számú csatornát. 6. AKÁR HÁROMJEGYŰ SZÁMÚ CSATORNA VÁLASZTÁS Megnyomásával egy, kettő vagy három számjegyű csatorna számot választhat. 7. CSATORNA FELFELE GOMB (CH+) Megnyomásával a TV-készüléket a soron következő csatornára kapcsolja. 8. MENÜ GOMB - Megnyomásával a főmenübe jut. - V+/V- gombok segítségével válassza ki a vezérlő funkciót - A menü gomb ismételt megnyomásával léphet ki, illetve ha 7 másodpercig nem végez semmilyen beavatkozást, önműködően kilép. = VIDEO VEZÉRLÉSE MENÜ A CH gomb megnyomásával belép a menübe. a V+ vagy V- gombokkal 0 és100 között választhat értéket. 8 5

8 - Fényerő Kép beállítása, ha az túl világos vagy sötét. - Kontraszt Kép beállítása, ha az túl világos vagy sötét. - Színtelítettség Színtelítettség beállítása. - Élesség Kép élesség beállítása. - Színezet NTSC video jelnél beállítja a legjobb színeket. = HANGERŐ SZABÁLYOZÁS Belépéshez nyomja meg a CH gombot, majd a V+ vagy V- gombbal állítsa be a hangerőt. A hangerőt a V+ (9) vagy V- (2) gombbal közvetlenül a távvezérlőn is beállíthatja. = BEÁLLÍTÁS SZABÁLYOZÁS - Nyelv Belépéshez nyomja meg a CH gombot, majd a V+ vagy V- gomb segítségével válassza meg a megfelelő nyelvet: angol (Eng)/német (DEU)/spanyol (ESP)/olasz (ITA). - Háttér Belépéshez nyomja meg a CH gombot, majd a V+ vagy V- gomb segítségével válassza ki a háttér ki/be kacsolását; a háttér kékre vált, ha nincs semmilyen jel. - Üzemmód Belépéshez nyomja meg a CH gombot és a V+ vagy V- gombbal választhat a képernyő NORMÁL (4 : 3) vagy 16 : 9 megjelenítése között. = HANGOLÁS SZABÁLYOZÁS - C-SYS A CH gomb megnyomásával beállíthatja a C-SYS-t. A V+ vagy V- gombbal megváltoztathatja a TV készülék színrendszerét a hazájában használatos rendszer alapján, pl. PAL az Egyesült Királyság esetében, NTSC 358, SECAM (AV üzemmódban választható PAL/NTSC 358). SECAM L nem áll rendelkezésre. 6 - S-SYS Belépéshez nyomja meg a CH gombot, majd a V+ gombbal megválaszthatja a hazájában használatos audio rendszert. Pl. I az Egyesült Királyságban/Dániában/Máltán - Csatorna Belépéshez nyomja meg a CH gombot, majd a V+ vagy V- gombbal manuálisan válthatja a TV csatornákat. - Automatikus telepítés Belépéshez nyomja meg a CH gombot, majd a V+ gombbal indítsa az automatikus TV csatorna keresést az alábbi sorrendben L-H-U. - Keresés Belépéshez nyomja meg a CH gombot, majd a V+ és V- gombbal a TV jel alapján manuálisan új csatornát kereshet. - Sáv Belépéshez nyomja meg a CH gombot, majd a V+ gombbal állítsa be a megfelelő sávot: UHF, VHF-H, VHF-L. - Finombeállítás Belépéshez nyomja meg a CH gombot, majd a V+ és V- gombbal végezze a TV csatorna finombeállítását. - Ugrás Belépéshez nyomja meg a CH gombot, majd válassza az ugrás bekapcsolva skip ON opciót, amikor a csatornaváltást a készüléken a V+/V- gombbal, vagy a távvezérlőn a CH+/CH- gombbal végezheti. Ha az ugrás kikapcsolva skip OFF opciót választja, akkor a csatornaváltást csupán a távvezérlő számgombjaival végezheti. - Oldal váltás (PG Exchange) Belépéshez nyomja meg a CH gombot, amivel megjeleníti: Csatorna 3 0 (pl. a 8. csatorna kiválasztásához nyomja meg a V gombot) Oldal váltás 7
