1 Útmutató a hardver használatához HP Compaq dx2200 üzleti célú mikrotornyos számítógép A kiadvány cikkszáma: január Jelen útmutató a számítógép bővítésével kapcsolatos alapvető tudnivalókat tartalmazza.

2 Å FIGYELEM! Ä VIGYÁZAT! Copyright 2006 Hewlett-Packard Development Company, L.P. A jelen dokumentumban lévő információk értesítés nélkül változhatnak. A Microsoft és a Windows név a Microsoft Corporation Amerikai Egyesült Államokban és más országokban bejegyzett kereskedelmi védjegye. A HP-termékekre és -szolgáltatásokra kizárólag az adott termékhez vagy szolgáltatáshoz mellékelt nyilatkozatokban kifejezetten vállalt jótállás vonatkozik. Az itt leírtak nem jelentenek semmilyen további jótállást. A HP nem vállal felelősséget a jelen dokumentumban esetleg előforduló technikai vagy szerkesztési hibákért és hiányosságokért. A jelen dokumentum magántulajdonban lévő információkat tartalmaz, amelyek szerzői jogi védelem alatt állnak. A Hewlett-Packard Company előzetes írásos engedélye nélkül a dokumentum sem egészben, sem részben nem fénymásolható, sokszorosítható vagy fordítható le más nyelvre. Az így megjelölt szöveg arra figyelmeztet, hogy az utasítás betartásának elmulasztása sérülést vagy halált okozhat. Az így megjelölt szöveg azt jelzi, hogy az útmutatótól eltér használat esetén károsodhat a készülék, vagy elveszhetnek a rajta tárolt adatok. Útmutató a hardver használatához HP Compaq dx2200 üzleti célú mikrotornyos számítógép Els kiadás (2006. január) A kiadvány cikkszáma:

3 Tartalomjegyzék 1 Hardverb vítés A szervizeléssel kapcsolatos tudnivalók Figyelmeztetés és biztonsági előírások Az oldallapok és az előlap eltávolítása Az 5,25 hüvelykes meghajtó-takarólapok eltávolítása A 3,5 hüvelykes meghajtó-takarólapok eltávolítása További memória behelyezése DIMM modulok DDR2-SDRAM DIMM memóriamodulok DIMM modulok beépítése Bővítőkártya behelyezése Meghajtócsere A meghajtók elhelyezkedése ,25 hüvelykes optikai meghajtó eltávolítása ,5 hüvelykes lemezmeghajtó vagy kártyaolvasó eltávolítása ,5 hüvelykes merevlemez-meghajtó eltávolítása Az elem cseréje Az elem cseréje Útmutatások a számítógép üzemeltetéséhez, rendszeres karbantartásához és szállításra való el készítéséhez A számítógép üzemeltetésére és rendszeres karbantartására vonatkozó utasítások Óvintézkedések optikai meghajtók használatakor Használat Tisztítás Biztonsági előírások Előkészítés szállításra Útmutató a hardver használatához iii

4 Tartalomjegyzék 4 Elektrosztatikus kisülés Az elektrosztatikus kisülés okozta károk megelőzése Földelési módszerek iv Útmutató a hardver használatához

5 1 Hardverb vítés HP Compaq dx2200 mikrotornyos számítógép A fenti ábrán látható meghajtókonfiguráció eltérhet a számítógépébe telepítettől. Útmutató a hardver használatához 1-1

6 A szervizeléssel kapcsolatos tudnivalók A mikrotornyos kiépítésű számítógép tulajdonságai lehetővé teszik annak egyszerű bővítését és szervizelését. A jelen fejezetben ismertetett telepítési eljárások többségéhez Torx T-15 típusú csavarhúzó szükséges. Figyelmeztetés és biztonsági el írások Å FIGYELEM! Å FIGYELEM! Ä VIGYÁZAT! Ä VIGYÁZAT! A különböző bővítések, cserék és frissítések végrehajtása előtt gondosan olvassa el a jelen dokumentumban található összes vonatkozó utasítást, biztonsági előírást és figyelmeztetést. Az áramütés és a forró felületek által okozott sérülések megel zése érdekében ellen rizze, hogy a tápvezeték ki van-e húzva a fali aljzatból, és csak akkor érintse meg a rendszer bels alkatrészeit, ha azok már leh ltek. Az áramütés, a t z és a berendezés károsodásának elkerülése érdekében ne csatlakoztasson távközlési vagy telefoncsatlakozót ahálózati kártyához. A sztatikus elektromosság károsíthatja a számítógép vagy a küls eszközök elektronikus alkatrészeit. A m veletek végrehajtása el tt a sztatikus elektromosság kisütése érdekében érintsen meg egy földelt fémtárgyat. További információ: 4. fejezet, Elektrosztatikus kisülés. Amikor a számítógép váltakozó áramú áramforráshoz csatlakozik, az alaplap folyamatosan feszültség alatt van. Az alaplap károsodásának elkerülése érdekében a számítógép felnyitása el tt húzza ki a tápvezetéket a konnektorból Útmutató a hardver használatához

7 Az oldallapok és az el lap eltávolítása Ä VIGYÁZAT! A számítógép oldallapjának eltávolítása el tt gy z djön meg arról, hogy a számítógép ki van kapcsolva és nem csatlakozik az elektromos hálózathoz. 1. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső eszközöket. 2. Húzza ki a tápvezetéket a fali aljzatból és a számítógépből 1, majd válassza le a külső eszközöket. 3. Távolítsa el az oldallapot a számítógép házához rögzítő két csavart Tolja hátra az oldallapot nagyjából 1,25 cm-rel, majd emelje le a számítógépről 3. A tápvezeték és az oldallap eltávolítása Az oldallap visszahelyezéséhez fordított sorrendben hajtsa végre az eltávolítás lépéseit. Útmutató a hardver használatához 1-3

8 5. Az előlap eltávolításához húzza ki az annak bal oldalán található valamennyi rögzítőfület 1, majd az előlap balról jobbra történő elforgatásával 2 válassza azt le a számítógépházról. Az el lap eltávolítása Az előlap visszahelyezéséhez illessze be az előlap jobb oldalán lévő három rögzítőhorgot a számítógépházon található négyszögletes nyílásokba, majd fordítsa az előlapot a helyére, hogy az annak bal oldalán lévő három rögzítőfül rögzítőeleme a számítógépházon lévő nyílásokba kerüljön Útmutató a hardver használatához

9 Az 5,25 hüvelykes meghajtó-takarólapok eltávolítása Az 5,25 hüvelykes meghajtót nem tartalmazó meghajtórekeszeket takarólap fedi. Ha meghajtót kíván szerelni a meghajtórekeszbe, első lépésként el kell távolítania a takarólapot. 1. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső eszközöket. 2. Húzza ki a tápvezetéket a fali aljzatból és a számítógépből, majd válassza le a külső eszközöket. 3. Távolítsa el a számítógép oldallapját és előlapját. Lásd: Az oldallapok és az előlap eltávolítása. 4. Nyomja a takarólap belső részén található két rögzítőfület az előlap szélei felé 1, majd nyomja befelé a takarólapot annak eltávolításához 2. Az 5,25 hüvelykes takarólapok eltávolítása Az 5,25 hüvelykes takarólapok visszahelyezéséhez helyezze a takarólap bal oldalát az előlap bal oldalán lévő két rögzítőfülhöz, majd pattintsa a helyére a takarólap jobb oldalát. Útmutató a hardver használatához 1-5

10 A 3,5 hüvelykes meghajtó-takarólapok eltávolítása Ha a számítógépben nem található 3,5 hüvelykes meghajtó, a meghajtórekeszt takarólap fedi. A 3,5 hüvelykes meghajtó beszerelése előtt ebben az esetben el kell távolítania a takarólapot. 1. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső eszközöket. 2. Húzza ki a tápvezetéket a fali aljzatból és a számítógépből, majd válassza le a külső eszközöket. 3. Távolítsa el a számítógép oldallapját és előlapját. Lásd: Az oldallapok és az előlap eltávolítása. 4. Nyomja a takarólap belső részén található két rögzítőfület a takarólap két széle felé 1, majd nyomja befelé a takarólapot annak eltávolításához 2. A 3,5 hüvelykes takarólapok eltávolítása A 3,5 hüvelykes takarólap visszahelyezéséhez nyomja azt az előlap belső része felől kifelé, hogy a takarólap a helyére pattanjon Útmutató a hardver használatához

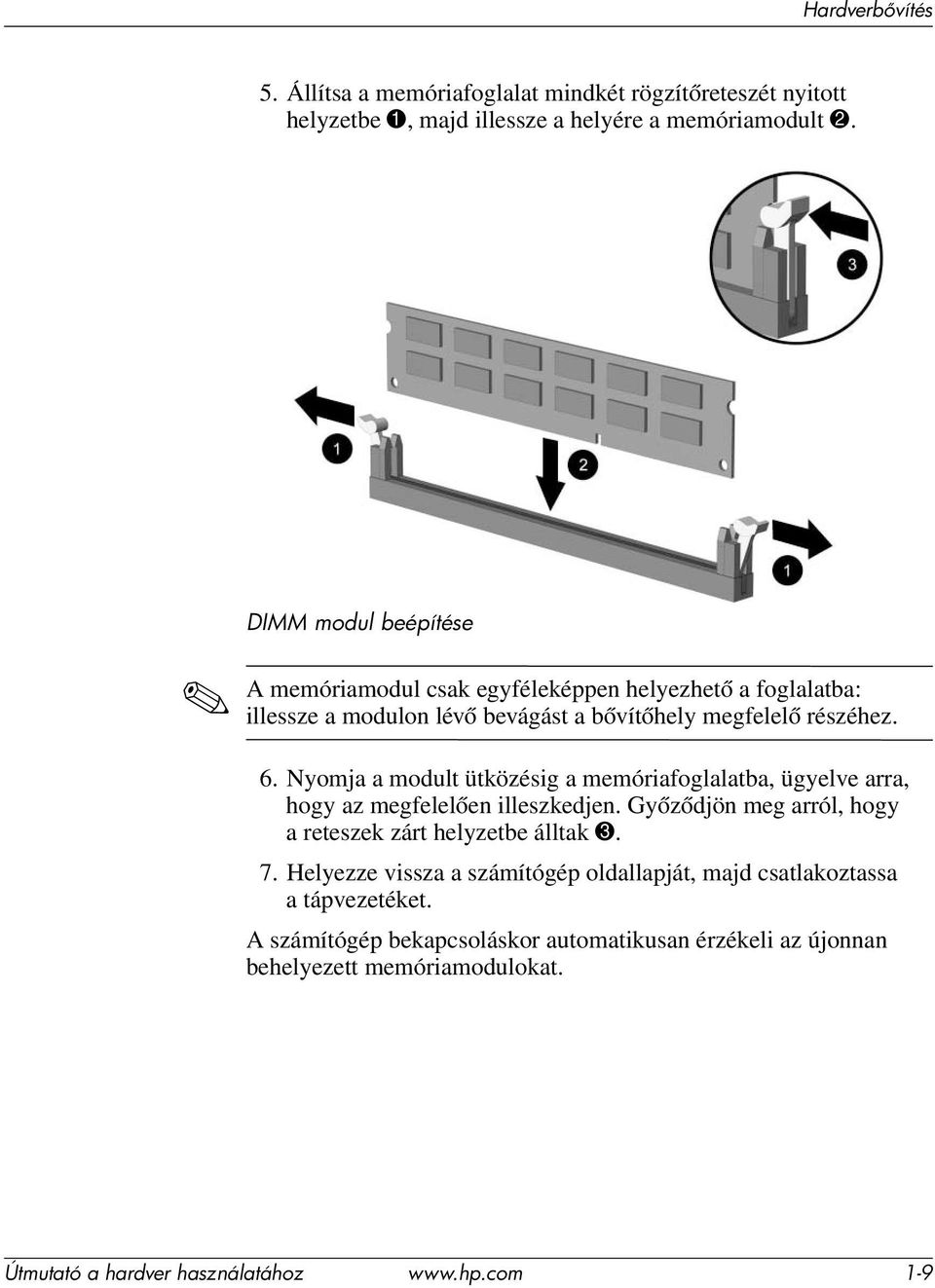

11 További memória behelyezése DIMM modulok A számítógép kétszeres adatátviteli sebességű, szinkronizált dinamikus véletlen hozzáférésű (DDR2-SDRAM), két lábsoros tokozású integrált áramköröket tartalmazó (DIMM) memóriamodulokkal kerül forgalomba. Az alaplap memória-bővítőhelyeibe legfeljebb két szabványos DIMM memória helyezhető. A bővítőhelyeken legalább egy gyárilag beépített DIMM memóriamodul található. A bővítőhelyeket DIMM1 és DIMM2 felirat jelöli. A maximális memóriakapacitás eléréséhez akár 2 GB (2 x 1 GB) memóriát is elhelyezhet az alaplapon. DDR2-SDRAM DIMM memóriamodulok A rendszer megfelelő működése érdekében a DDR2-SDRAM DIMM modulok legyenek: a széles körben alkalmazott 240 érintkezős szabványnak megfelelőek, nem pufferelt PC kompatibilisek (667 MHz), 1,9 V-os DDR2-SDRAM DIMM modulok. Emellett a DDR2-SDRAM DIMM moduloknak: támogatniuk kell a 4 órajelnyi CAS-késleltetést (CL = 4; PC MHz), tartalmazniuk kell a JEDEC előírásainak megfelelő SPD-adatokat. A már említetteken kívül a számítógép támogatja: a 256 Mbites, az 512 Mbites és az 1 Gbites nem hibajavító modulokat és az egy- és kétoldalas DIMM modulokat. A 8 és a 16 DDR lapkából álló, valamint a 4 SDRAM lapkából álló DIMM modulok nem használhatók. A rendszer nem indul el, ha nem támogatott DIMM modulokat telepít. Útmutató a hardver használatához 1-7

12 DIMM modulok beépítése Ä VIGYÁZAT! Ä VIGYÁZAT! Ä VIGYÁZAT! Å FIGYELEM! A memóriamodulok foglalatai aranyozott fémérintkez kkel rendelkeznek. A memória b vítésekor a különböz fémek érintkezése során esetenként kialakuló korrózió vagy oxidáció elkerülése érdekében aranyozott érintkez j memóriamodulokat használjon. A sztatikus elektromosság károsíthatja a számítógép és a küls eszközök elektronikus alkatrészeit. A m veletek végrehajtása el tt a sztatikus elektromosság kisütése érdekében érintsen meg egy földelt fémtárgyat. További tudnivalók: 4. fejezet, Elektrosztatikus kisülés. A memóriamodulok kezelésekor ügyeljen arra, hogy ne érintse meg az érintkez ket, mert ez károsíthatja a modult. 1. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső eszközöket. 2. Húzza ki a tápvezetéket a fali aljzatból és a számítógépből, majd válassza le a külső eszközöket. 3. Távolítsa el a számítógép oldallapját. 4. Keresse meg az alaplapon a memóriamodul-foglalatokat. A személyi sérülések elkerülése érdekében hagyja leh lni a bels alkatrészeket, miel tt megérintené azokat Útmutató a hardver használatához

13 5. Állítsa a memóriafoglalat mindkét rögzítőreteszét nyitott helyzetbe 1, majd illessze a helyére a memóriamodult 2. DIMM modul beépítése A memóriamodul csak egyféleképpen helyezhető a foglalatba: illessze a modulon lévő bevágást a bővítőhely megfelelő részéhez. 6. Nyomja a modult ütközésig a memóriafoglalatba, ügyelve arra, hogy az megfelelően illeszkedjen. Győződjön meg arról, hogy a reteszek zárt helyzetbe álltak Helyezze vissza a számítógép oldallapját, majd csatlakoztassa a tápvezetéket. A számítógép bekapcsoláskor automatikusan érzékeli az újonnan behelyezett memóriamodulokat. Útmutató a hardver használatához 1-9

14 B vít kártya behelyezése A számítógépben két darab, legfeljebb 17,46 cm hosszúságú bővítőkártyákat támogató PCI bővítőhely, valamint egy darab PCI Express x1 és egy darab PCI Express x16 bővítőhely található. 1. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső eszközöket. 2. Húzza ki a tápvezetéket a fali aljzatból és a számítógépből, majd válassza le a külső eszközöket. 3. Távolítsa el az oldallapot, majd fektesse úgy az oldalára a számítógépházat, hogy a nyitott oldal felfelé nézzen. 4. Távolítsa el a számítógépház hátlapjáról a takarólemezek rögzítőelemének csavarját 1, majd emelje le a rögzítőelemet a számítógépházról 2. A takarólemezek rögzít elemének eltávolítása Útmutató a hardver használatához

15 5. Ha első alkalommal telepít bővítőkártyát, a bővítőhely takarólemezének eltávolításához egy hagyományos csavarhúzóra is szüksége lesz. A művelet előtt győződjön meg arról, hogy a megfelelő bővítőhely takarólemezét távolítja el. Takarólemez Els takarólemez Második takarólemez Harmadik takarólemez Negyedik takarólemez B vít kártya típusa PCI Express x16 PCI Express x1 PCI PCI 6. Helyezze a bővítőkártyát az alaplapi bővítőfoglalat fölé, majd tolja a kártyát a számítógépház hátlapja felé, hogy a bővítőkártya érintkezősorának hátsó része az alaplapi bővítőfoglalatba illeszkedjen. Óvatosan nyomja bele a kártyát az alaplapon lévő foglalatba. B vít kártya behelyezése Útmutató a hardver használatához

16 A bővítőkártya behelyezésekor határozott mozdulattal nyomja le a kártyát, hogy a teljes csatlakozó megfelelően illeszkedjen a bővítőfoglalatba. 7. A bővítőkártya rögzítéséhez nyomja a kártya rögzítőfülét a számítógépházhoz, csúsztassa a rögzítőelemet a helyére, és csavarozza be ismét az azt rögzítő csavart. 8. Szükség esetén csatlakoztassa a külső kábeleket a bővítőkártyához, illetve a belső kábeleket az alaplaphoz. 9. Helyezze vissza a számítógép oldallapját, majd csatlakoztassa a tápvezetéket. A bővítőkártya eltávolításához fordított sorrendben hajtsa végre a fenti lépéseket. Ä VIGYÁZAT! Ha eltávolít egy b vít kártyát, a bels alkatrészek megfelel h tése érdekében új kártyával vagy takarólemezzel kell helyettesítenie azt. Meghajtócsere Ä VIGYÁZAT! A számítógépbe különféle konfigurációkban legfeljebb öt meghajtó építhető be. Ez a rész ismerteti a meghajtók cseréjekor követendő eljárást. A meghajtókon lévő tartócsavarok és rögzítőcsavarok eltávolításához és visszacsavarásához Torx T-15 típusú csavarhúzóra lesz szüksége. A merevlemez eltávolítása el tt készítsen biztonsági másolatot annak tartalmáról küls tárolóeszközre, például CD-re. Ennek elmulasztása adatvesztést eredményezhet. Az els dleges merevlemez cseréje után a HP által gyárilag el telepített programok telepítéséhez futtatni kell a Restore Plus! CD-t Útmutató a hardver használatához

17 A meghajtók elhelyezkedése Az alábbi ábrán látható meghajtókonfiguráció eltérhet a számítógépébe telepítettől. A meghajtók elhelyezkedése 1 Küls, 5,25 hüvelykes, teljes magasságú optikaimeghajtó-rekesz 2 Küls, 5,25 hüvelykes, teljes magasságú, szabadon felhasználható optikaimeghajtó-rekesz 3 Küls, 3,5 hüvelykes, szabadon felhasználható meghajtórekesz (az ábrán kártyaolvasóval)* 4 Bels, 3,5 hüvelykes, 1/3 egység magas rekesz (külön beszerezhet második merevlemeznek) 5 Bels, 3,5 hüvelykes, 1/3 egység magas rekesz (els dleges merevlemeznek) *A küls, 3,5 hüvelykes, szabadon felhasználható meghajtórekeszbe lemezmeghajtó vagy kártyaolvasó helyezhet. Útmutató a hardver használatához

18 5,25 hüvelykes optikai meghajtó eltávolítása 1. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső eszközöket. 2. Húzza ki a tápvezetéket a fali aljzatból és a számítógépből, majd válassza le a külső eszközöket. 3. Távolítsa el a számítógép oldallapját és előlapját. Lásd: Az oldallapok és az előlap eltávolítása. 4. Húzza ki a tápvezetéket és az adatkábelt a meghajtó hátoldalából. 5. Távolítsa el a meghajtó két rögzítőcsavarját 1, majd csúsztassa a meghajtót előre, és emelje azt ki a rekeszből 2. Küls, 5,25 hüvelykes meghajtó eltávolítása A kívánt meghajtó visszahelyezéséhez ismételje meg az eltávolítási folyamat lépéseit fordított sorrendben. Győződjön meg arról, hogy az új meghajtó jobb oldali tartócsavarját is becsavarozta. A tartócsavar a meghajtó rögzítésében nyújt segítséget Útmutató a hardver használatához

19 Ha az alsó 5,25 hüvelykes meghajtórekeszbe helyez meghajtót, távolítsa el a meghajtórekeszt védő fém takarólemezt: nyomja befelé a ház bal oldalán található ezüstszínű fület, majd húzza ki a takarólemezt a ház eleje felől. A számítógépház elején, az előlap mögött összesen nyolc darab szabadon felhasználható tartó- és rögzítőcsavar található. Négy tartócsavar 6-32-es típusú szabványmenettel, négy pedig M3-as metrikus menettel van ellátva. A merevlemez-meghajtókhoz a szabványos, ezüstszínű csavarok használhatók. A többi meghajtó rögzítésére a fekete színű metrikus csavarok szolgálnak. A meghajtók behelyezésekor győződjön meg arról, hogy a megfelelő csavarokat használja. Útmutató a hardver használatához

20 3,5 hüvelykes lemezmeghajtó vagy kártyaolvasó eltávolítása A külső, 3,5 hüvelykes meghajtórekesz lemezmeghajtót vagy kártyaolvasót egyaránt tartalmazhat. Az eltávolítás módja mindkét meghajtótípus esetében azonos. 1. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső eszközöket. 2. Húzza ki a tápvezetéket a fali aljzatból és a számítógépből, majd válassza le a külső eszközöket. 3. Távolítsa el a számítógép oldallapját és előlapját. Lásd: Az oldallapok és az előlap eltávolítása. 4. Ha a meghajtó egy kártyaolvasó, válassza le a belső USB-kábelt az alaplapról. Lemezmeghajtó esetén válassza le a meghajtó hátuljához csatlakozó adat- és tápkábelt. 5. Távolítsa el a meghajtó rögzítőcsavarjait 1, majd csúsztassa a meghajtót előre, és emelje azt ki a rekeszből 2. 3,5 hüvelykes meghajtó eltávolítása (az ábrán kártyaolvasóval) Útmutató a hardver használatához

21 A kívánt meghajtó visszahelyezéséhez ismételje meg az eltávolítási folyamat lépéseit fordított sorrendben. A megfelelő tartócsavarok és rögzítőcsavarok azonosításában az alábbi táblázat nyújt segítséget. Eszköz Rögzít csavarok Tartócsavarok Hajlékonylemezmeghajtó Memóriakártyaolvasó 2 ( FDD címkével aházon) 2 ( CR címkével aházon) 1 (a meghajtó bal oldalán, elöl) nincs Ha a külső, 3,5 hüvelykes meghajtórekeszbe először helyez meghajtót, távolítsa el egy hagyományos csavarhúzóval a bővítőrekesz fém takarólemezét. A számítógépház elején, az előlap mögött összesen nyolc darab szabadon felhasználható tartó- és rögzítőcsavar található. Négy tartócsavar 6-32-es típusú szabványmenettel, négy pedig M3-as metrikus menettel van ellátva. A merevlemez-meghajtókhoz a szabványos, ezüstszínű csavarok használhatók. A többi meghajtó rögzítésére a fekete színű metrikus csavarok szolgálnak. A meghajtók behelyezésekor győződjön meg arról, hogy a megfelelő csavarokat használja. Útmutató a hardver használatához

22 3,5 hüvelykes merevlemez-meghajtó eltávolítása 1. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső eszközöket. 2. Húzza ki a tápvezetéket a fali aljzatból és a számítógépből, majd válassza le a külső eszközöket. 3. Távolítsa el a számítógép oldallapját és előlapját. Lásd: Az oldallapok és az előlap eltávolítása. 4. Húzza ki a tápvezetéket és az adatkábelt a merevlemez-meghajtó hátoldalából. 5. Távolítsa el a meghajtó négy rögzítőcsavarját 1, majd csúsztassa a meghajtót hátra, és emelje azt ki a rekeszből 2. 3,5 hüvelykes merevlemez-meghajtó eltávolítása Merevlemez-meghajtó behelyezéséhez ismételje meg az eltávolítási folyamat lépéseit fordított sorrendben. A 3,5 hüvelykes belső meghajtórekeszbe helyezett meghajtókhoz nem szükséges tartócsavar Útmutató a hardver használatához

23 2 Az elem cseréje Az elem cseréje Å FIGYELEM! Ä VIGYÁZAT! A számítógéphez mellékelt elem a valós idejű óra tápellátását biztosítja. Az elem cseréjekor a számítógépbe eredetileg behelyezett elemmel megegyező típusú elemet használjon. A számítógép 3 voltos lítium-gombelemmel kerül forgalomba. A lítiumelem élettartama meghosszabbítható, ha a számítógépet feszültség alatt álló fali konnektorhoz csatlakoztatja. A lítiumelem csak akkor üzemel, ha a számítógép NINCS az elektromos hálózatra csatlakoztatva. A számítógépben beépített lítium-mangándioxid elem üzemel. Helytelen kezelés esetén az elem tüzet vagy égési sérüléseket okozhat. A személyi sérülés elkerülése érdekében tartsa be a következ ket: Ne próbálja újratölteni az elemet. Ne tegye ki 60 C-nál magasabb h mérsékletnek. Ne szerelje szét, ne préselje össze, ne szúrja fel, ne dobja t zbe vagy vízbe, és ne zárja rövidre az érintkez it. Az elem cseréjéhez csak az adott termékhez való HP cserealkatrészt használja. Az elem cseréje el tt feltétlenül biztonsági másolatot kell készítenie a számítógép CMOS-beállításairól. Az elem eltávolításakor vagy cseréjekor a CMOS-beállítások törl dnek. A CMOS-beállítások biztonsági mentésével kapcsolatos tudnivalókat megtalálja az Útmutató a Computer Setup segédprogram használatához cím dokumentumban a dokumentációs CD-n. N Az elemeket és akkumulátorokat ne dobja a háztartási hulladék közé. Az újrahasznosítás vagy megfelel megsemmisítés érdekében az elemeket és akkumulátorokat vigye a kijelölt gy jt helyre, illetve juttassa vissza a HP-hez, valamelyik hivatalos partneréhez vagy képviseletéhez. Útmutató a hardver használatához 2-1

24 Az elem cseréje Ä VIGYÁZAT! A sztatikus elektromosság károsíthatja a számítógép és a küls eszközök elektronikus alkatrészeit. A m veletek végrehajtása el tt a sztatikus elektromosság kisütése érdekében érintsen meg egy földelt fémtárgyat. 1. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső eszközöket. Húzza ki a tápkábelt a fali aljzatból, majd válassza le a külső eszközöket. Távolítsa el a számítógép oldallapját. Előfordulhat, hogy az elemhez csak valamelyik bővítőkártya eltávolításával fér hozzá. 2. Keresse meg az elemet és az elemtartót az alaplapon. 3. Attól függően, hogy az alaplapon milyen elemtartó található, cserélje ki az elemet az alábbi útmutatás szerint. 1. típus a. Emelje ki az elemet a tartóból. Gombelem eltávolítása (1. típus) b. Helyezze be a csereelemet a pozitív pólusával felfelé. Az elemtartó automatikusan rögzíti az elemet a megfelelő helyzetben Útmutató a hardver használatához

25 Az elem cseréje 2. típus a. Ahhoz, hogy az elemet el tudja távolítani a tartóból, nyomja össze az elem egyik széle fölé nyúló fémkapcsot. Amikor az elem felpattan, emelje ki azt 1. b. Új elem behelyezéséhez csúsztassa az elem egyik szélét a kapocs pereme alá, pozitív pólusával felfelé. Nyomja lefelé az elem másik szélét mindaddig, amíg a kapocs rápattan 2. Gombelem eltávolítása és cseréje (2. típus) Útmutató a hardver használatához 2-3

26 Az elem cseréje 3. típus a. Húzza félre az elemet rögzítő pöcköt 1, majd vegye ki az elemet 2. b. Tegye be az új elemet, és nyomja vissza a pöcköt a helyére. Gombelem eltávolítása (3. típus) Az elem cseréjét követően az alábbi lépések végrehajtásával fejezheti be a műveletet. 4. Helyezze vissza a számítógép oldallapját. 5. Csatlakoztassa a számítógépet a fali aljzathoz, majd kapcsolja be. 6. Állítsa be ismét az időt, a dátumot, a jelszavakat és a többi speciális rendszerbeállítást a Computer Setup segédprogram segítségével. További információt a dokumentációs CD-n található, Útmutató a Computer Setup segédprogram használatához című dokumentumban talál Útmutató a hardver használatához

27 3 Útmutatások a számítógép üzemeltetéséhez, rendszeres karbantartásához és szállításra való el készítéséhez A számítógép üzemeltetésére és rendszeres karbantartására vonatkozó utasítások A számítógép és a monitor megfelelő üzembe helyezése és karbantartása érdekében tartsa szem előtt a következőket: Óvja a számítógépet a túlzott páratartalomtól, a közvetlen napsugárzástól és a hőmérsékleti szélsőségektől. A számítógépet szilárd, sík felületen használja. A megfelelő szellőzés érdekében hagyjon körülbelül 10 cm üres helyet a számítógép és a monitor szellőzőnyílásai körül. Ne akadályozza a számítógépház belső szellőzését a szellőzőnyílások vagy a ventilátorok lefedésével. A billentyűzetet ne helyezze behajtott támasztékkal közvetlenül a fekvő asztali számítógépház elé, mert ez is akadályozza a szellőzést. Ne használja a számítógépet nyitott fedéllel vagy oldallappal. Ne helyezze egymásra, illetve ne helyezze olyan közel egymáshoz a számítógépeket, hogy azok beszívják egymás már használt vagy felmelegített levegőjét. Amennyiben a számítógépet zárt szekrényben kívánja üzemeltetni, a szekrénynek rendelkeznie kell be- és kimeneti szellőzőnyílásokkal, és továbbra is be kell tartania a fenti utasításokat. Ne kerüljön folyadék a számítógépbe és a billentyűzetbe. Útmutató a hardver használatához 3-1

28 Útmutatások a számítógép üzemeltetéséhez, rendszeres karbantartásához és szállításra való el készítéséhez Ne takarja le a monitor szellőzőnyílásait semmilyen anyaggal. Telepítse, illetve engedélyezze az operációs rendszer vagy más szoftverek energiagazdálkodási funkcióit, beleértve a készenléti üzemmódokat is. A következő műveletek végrehajtása előtt kapcsolja ki a számítógépet: Szükség esetén törölje le a számítógép külsejét puha, nedves ruhával. A tisztítószerek fakíthatják a készülék színét, vagy károsíthatják a felületét. Időnként tisztítsa meg a számítógép összes szellőzőnyílását. A szösz, por és egyéb idegen anyagok eltorlaszolhatják a nyílásokat, és ronthatják a szellőzést. Óvintézkedések optikai meghajtók használatakor Optikai meghajtó használata vagy tisztítása során kövesse az alábbi útmutatást. Használat Tisztítás Használat közben ne mozgassa a meghajtót, mert ez olvasási hibát okozhat. Óvja a meghajtót a hirtelen hőmérsékletváltozástól, mert attól pára csapódhat le a készülék belsejében. Ha a hőmérséklet a meghajtó használata közben hirtelen megváltozik, várjon legalább egy órát, mielőtt kikapcsolja a számítógépet. Ha azonnal elkezdi használni a meghajtót, olvasási hiba történhet. Ne tegye a meghajtót olyan helyre, ahol magas páratartalom, hőmérsékleti szélsőség, mechanikus rezgés vagy közvetlen napsugárzás érheti. Az előlap és a gombok tisztításához használjon puha, száraz ruhát vagy gyenge tisztítószerbe mártott nedves ruhát. Ne permetezzen tisztító folyadékot közvetlenül a számítógépre. Ne használjon oldószert (például alkoholt vagy benzint), mert az károsíthatja a felületet Útmutató a hardver használatához

29 Útmutatások a számítógép üzemeltetéséhez, rendszeres karbantartásához és szállításra való el készítéséhez Biztonsági el írások El készítés szállításra Ha bármilyen tárgy esne vagy folyadék folyna a meghajtóba, azonnal kapcsolja ki a számítógépet és vizsgáltassa meg hivatalos HP márkaszervizben. A számítógép szállításakor kövesse az alábbi javaslatokat: 1. Készítsen biztonsági másolatot a merevlemezen tárolt fájlokról PD (fázismódosításon alapuló rögzítési eljárással írható) lemezre, szalagra, CD-re vagy hajlékonylemezre. Vigyázzon, hogy a biztonsági másolatot tartalmazó adathordozó tárolás és szállítás közben ne kerüljön erős elektromos vagy mágneses erőtérbe. Kikapcsoláskor a rendszer automatikusan rögzíti a merevlemez fejeit. 2. Vegye ki a programokat tartalmazó lemezeket a hajlékonylemezmeghajtókból, és tárolja azokat megfelelő helyen. 3. A szállítás közbeni védelem érdekében helyezzen üres lemezt a hajlékonylemez-meghajtóba. Ne használjon olyan lemezt, amely adatokat tartalmaz, vagy amelyet később használni szeretne. 4. Kapcsolja ki a számítógépet és a külső eszközöket. 5. Húzza ki a tápvezetéket a fali aljzatból, majd a számítógépből. 6. Húzza ki a rendszerösszetevők és a külső eszközök tápvezetékeit a fali aljzatból, majd húzza ki kábeleiket a számítógépből. A számítógép szállítása előtt ellenőrizze, hogy minden kártya a helyén van-e, és megfelelően rögzítve van-e az alaplapra. 7. A rendszerösszetevőket és a külső eszközöket csomagolja eredeti dobozukba, vagy használjon hasonló, megfelelő védelmet nyújtó csomagolást. Útmutató a hardver használatához 3-3
