További információk az elektronikus útmutató használatáról (12. o.)

Átírás

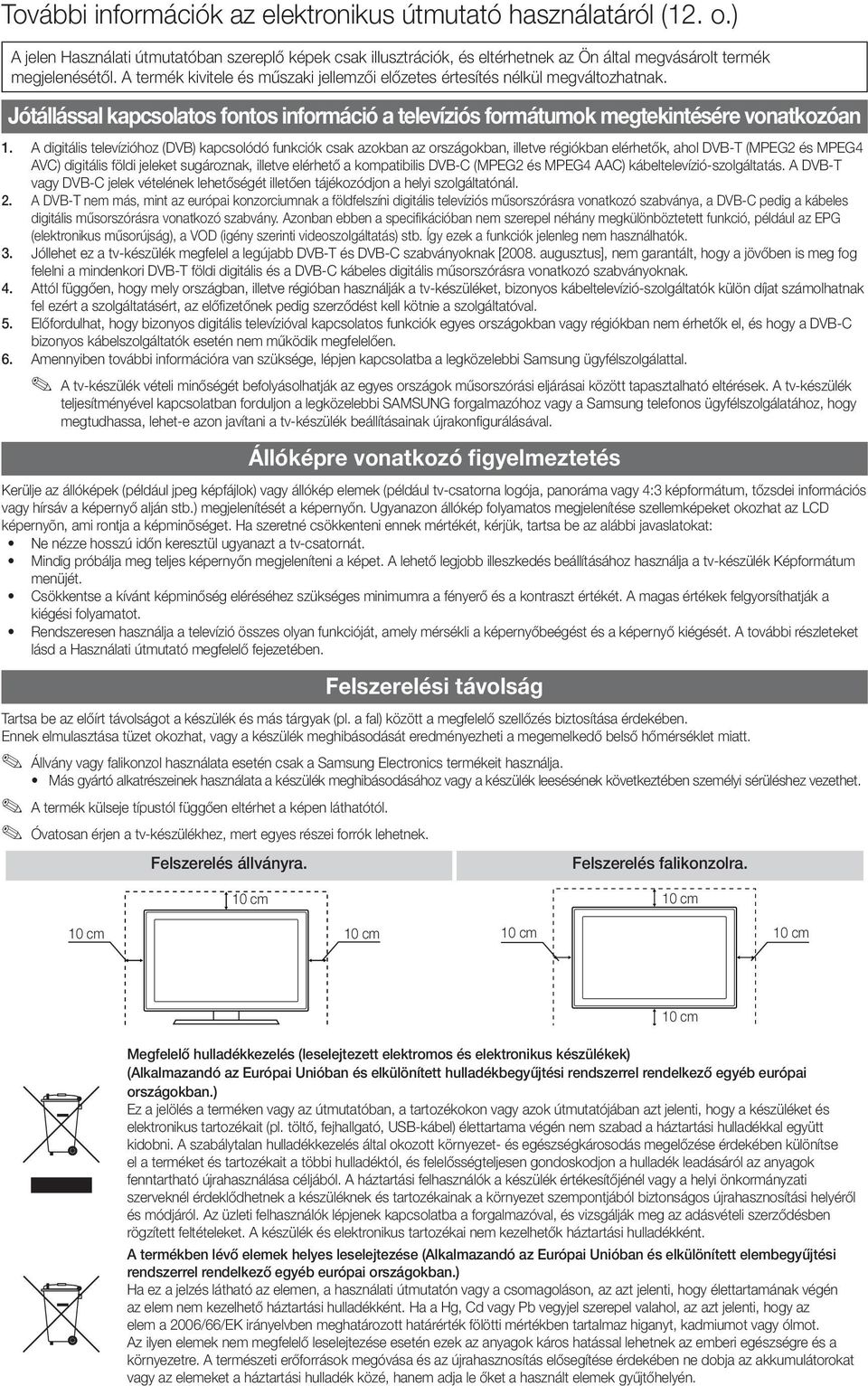

1 További információk az elektronikus útmutató használatáról (12. o.) A jelen Használati útmutatóban szereplő képek csak illusztrációk, és eltérhetnek az Ön által megvásárolt termék megjelenésétől. A termék kivitele és műszaki jellemzői előzetes értesítés nélkül megváltozhatnak. Jótállással kapcsolatos fontos információ a televíziós formátumok megtekintésére vonatkozóan 1. A digitális televízióhoz (DVB) kapcsolódó funkciók csak azokban az országokban, illetve régiókban elérhetők, ahol DVB-T (MPEG2 és MPEG4 AVC) digitális földi jeleket sugároznak, illetve elérhető a kompatibilis DVB-C (MPEG2 és MPEG4 AAC) kábeltelevízió-szolgáltatás. A DVB-T vagy DVB-C jelek vételének lehetőségét illetően tájékozódjon a helyi szolgáltatónál. 2. A DVB-T nem más, mint az európai konzorciumnak a földfelszíni digitális televíziós műsorszórásra vonatkozó szabványa, a DVB-C pedig a kábeles digitális műsorszórásra vonatkozó szabvány. Azonban ebben a specifikációban nem szerepel néhány megkülönböztetett funkció, például az EPG (elektronikus műsorújság), a VOD (igény szerinti videoszolgáltatás) stb. Így ezek a funkciók jelenleg nem használhatók. 3. Jóllehet ez a tv-készülék megfelel a legújabb DVB-T és DVB-C szabványoknak [2008. augusztus], nem garantált, hogy a jövőben is meg fog felelni a mindenkori DVB-T földi digitális és a DVB-C kábeles digitális műsorszórásra vonatkozó szabványoknak. 4. Attól függően, hogy mely országban, illetve régióban használják a tv-készüléket, bizonyos kábeltelevízió-szolgáltatók külön díjat számolhatnak fel ezért a szolgáltatásért, az előfizetőnek pedig szerződést kell kötnie a szolgáltatóval. 5. Előfordulhat, hogy bizonyos digitális televízióval kapcsolatos funkciók egyes országokban vagy régiókban nem érhetők el, és hogy a DVB-C bizonyos kábelszolgáltatók esetén nem működik megfelelően. 6. Amennyiben további információra van szüksége, lépjen kapcsolatba a legközelebbi Samsung ügyfélszolgálattal. A tv-készülék vételi minőségét befolyásolhatják az egyes országok műsorszórási eljárásai között tapasztalható eltérések. A tv-készülék teljesítményével kapcsolatban forduljon a legközelebbi SAMSUNG forgalmazóhoz vagy a Samsung telefonos ügyfélszolgálatához, hogy megtudhassa, lehet-e azon javítani a tv-készülék beállításainak újrakonfigurálásával. Állóképre vonatkozó figyelmeztetés Kerülje az állóképek (például jpeg képfájlok) vagy állókép elemek (például tv-csatorna logója, panoráma vagy 4:3 képformátum, tőzsdei információs vagy hírsáv a képernyő alján stb.) megjelenítését a képernyőn. Ugyanazon állókép folyamatos megjelenítése szellemképeket okozhat az LCD képernyõn, ami rontja a képminõséget. Ha szeretné csökkenteni ennek mértékét, kérjük, tartsa be az alábbi javaslatokat: Ne nézze hosszú időn keresztül ugyanazt a tv-csatornát. Mindig próbálja meg teljes képernyőn megjeleníteni a képet. A lehető legjobb illeszkedés beállításához használja a tv-készülék Képformátum menüjét. Csökkentse a kívánt képminőség eléréséhez szükséges minimumra a fényerő és a kontraszt értékét. A magas értékek felgyorsíthatják a kiégési folyamatot. Rendszeresen használja a televízió összes olyan funkcióját, amely mérsékli a képernyőbeégést és a képernyő kiégését. A további részleteket lásd a Használati útmutató megfelelő fejezetében. Felszerelési távolság Tartsa be az előírt távolságot a készülék és más tárgyak (pl. a fal) között a megfelelő szellőzés biztosítása érdekében. Ennek elmulasztása tüzet okozhat, vagy a készülék meghibásodását eredményezheti a megemelkedő belső hőmérséklet miatt. Állvány vagy falikonzol használata esetén csak a Samsung Electronics termékeit használja. Más gyártó alkatrészeinek használata a készülék meghibásodásához vagy a készülék leesésének következtében személyi sérüléshez vezethet. A termék külseje típustól függően eltérhet a képen láthatótól. Óvatosan érjen a tv-készülékhez, mert egyes részei forrók lehetnek. Felszerelés állványra. Felszerelés falikonzolra. 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm Megfelelő hulladékkezelés (leselejtezett elektromos és elektronikus készülékek) (Alkalmazandó az Európai Unióban és elkülönített hulladékbegyűjtési rendszerrel rendelkező egyéb európai országokban.) Ez a jelölés a terméken vagy az útmutatóban, a tartozékokon vagy azok útmutatójában azt jelenti, hogy a készüléket és elektronikus tartozékait (pl. töltő, fejhallgató, USB-kábel) élettartama végén nem szabad a háztartási hulladékkal együtt kidobni. A szabálytalan hulladékkezelés által okozott környezet- és egészségkárosodás megelőzése érdekében különítse el a terméket és tartozékait a többi hulladéktól, és felelősségteljesen gondoskodjon a hulladék leadásáról az anyagok fenntartható újrahasználása céljából. A háztartási felhasználók a készülék értékesítőjénél vagy a helyi önkormányzati szerveknél érdeklődhetnek a készüléknek és tartozékainak a környezet szempontjából biztonságos újrahasznosítási helyéről és módjáról. Az üzleti felhasználók lépjenek kapcsolatba a forgalmazóval, és vizsgálják meg az adásvételi szerződésben rögzített feltételeket. A készülék és elektronikus tartozékai nem kezelhetők háztartási hulladékként. A termékben lévő elemek helyes leselejtezése (Alkalmazandó az Európai Unióban és elkülönített elembegyűjtési rendszerrel rendelkező egyéb európai országokban.) Ha ez a jelzés látható az elemen, a használati útmutatón vagy a csomagoláson, az azt jelenti, hogy élettartamának végén az elem nem kezelhető háztartási hulladékként. Ha a Hg, Cd vagy Pb vegyjel szerepel valahol, az azt jelenti, hogy az elem a 2006/66/EK irányelvben meghatározott határérték fölötti mértékben tartalmaz higanyt, kadmiumot vagy ólmot. Az ilyen elemek nem megfelelő leselejtezése esetén ezek az anyagok káros hatással lehetnek az emberi egészségre és a környezetre. A természeti erőforrások megóvása és az újrahasznosítás elősegítése érdekében ne dobja az akkumulátorokat vagy az elemeket a háztartási hulladék közé, hanem adja le őket a használt elemek gyűjtőhelyén. 10 cm

2 Tartozékok Győződjön meg róla, hogy a tv-készülék következő tartozékai rendelkezésre állnak. Ha bármelyik tartozék hiányzik, forduljon a márkakereskedőhöz. A tartozékok színe és formája típustól függően eltérhet a képen láthatótól. Távirányító és elemek (2 db AAA) Használati útmutató Garanciajegy/Biztonsági útmutató (nem minden régióban) Lásd az állvány összeszerelésére vonatkozó, különálló útmutatót. Tápkábel Törlőkendő M4 L12 Csavar (8 db) Előfordulhat, hogy adminisztrációs díjat kell fizetnie, ha (a) kihívja a szerelőt, de a készülék nem hibás (azaz ha Ön elmulasztotta elolvasni a használati útmutatót) (b) szervizbe viszi a készüléket, de a készülék nem hibás (azaz ha Ön elmulasztotta elolvasni a használati útmutatót). Az adminisztrációs díj összegét munkatársaink még a munka megkezdése, illetve a kiszállás előtt közlik Önnel. A termék színe és formája típustól függően különbözhet. A vezérlőpanel Vezérlőpanel Hangszórók A távirányító érzékelője Tápfeszültségjelző SOURCE MENU (Tápellátás) Irányítsa a távirányítót a tv-készülék ezen pontjára. Ha a készülék be van kapcsolva, villog és elalszik, készenléti állapotban pedig folyamatosan világít. Váltás a különböző bemeneti források között. A képernyőmenüben ezt a gombot ugyanúgy használja, ahogy a távirányító ENTER gombját. A tv-készülék funkcióihoz tartozó képernyőmenü megjelenítése. A hangerő beállítása. A képernyőmenüben a gombokat ugyanúgy használja, ahogy a távirányítón a és a gombokat. Csatornaváltás. A képernyőmenüben a gombokat ugyanúgy használja, ahogy a távirányítón a és a gombokat. A tv-készülék ki- és bekapcsolása. Készenléti üzemmód A televíziót ne hagyja hosszabb ideig (például nyaralás idejére) készenléti állapotban. A készülék akkor is fogyaszt egy kevés elektromos áramot, ha a be-/kikapcsoló gombbal ki van kapcsolva. Ilyenkor a legjobb, ha megszünteti a tápcsatlakozást. Magyar - 3

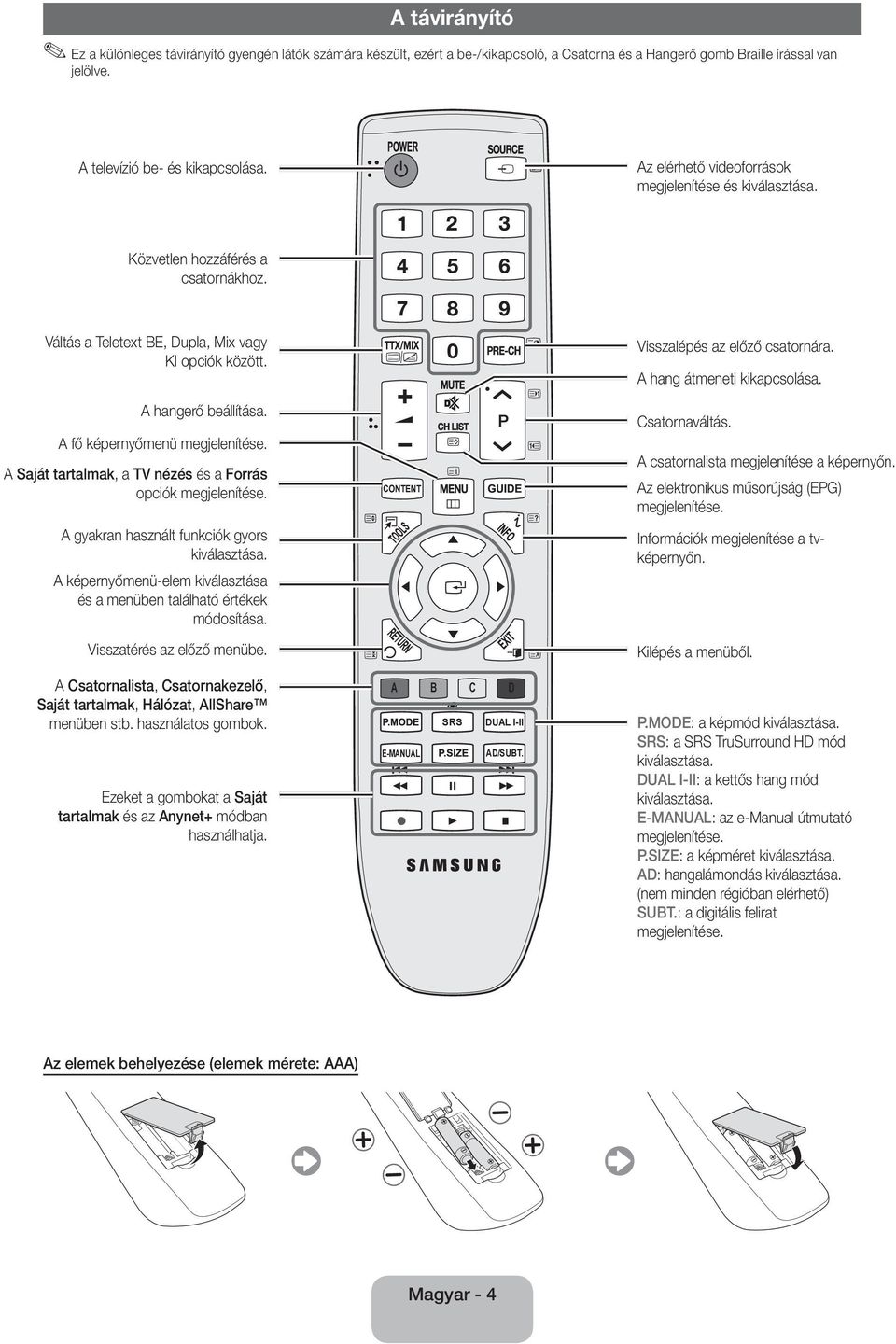

3 A távirányító Ez a különleges távirányító gyengén látók számára készült, ezért a be-/kikapcsoló, a Csatorna és a Hangerő gomb Braille írással van jelölve. A televízió be- és kikapcsolása. Az elérhető videoforrások megjelenítése és kiválasztása. Közvetlen hozzáférés a csatornákhoz. Váltás a Teletext BE, Dupla, Mix vagy KI opciók között. A hangerő beállítása. A fő képernyőmenü megjelenítése. A Saját tartalmak, a TV nézés és a Forrás opciók megjelenítése. A gyakran használt funkciók gyors kiválasztása. A képernyőmenü-elem kiválasztása és a menüben található értékek módosítása. Visszatérés az előző menübe. A Csatornalista, Csatornakezelő, Saját tartalmak, Hálózat, AllShare menüben stb. használatos gombok. Ezeket a gombokat a Saját tartalmak és az Anynet+ módban használhatja. Visszalépés az előző csatornára. A hang átmeneti kikapcsolása. Csatornaváltás. A csatornalista megjelenítése a képernyőn. Az elektronikus műsorújság (EPG) megjelenítése. Információk megjelenítése a tvképernyőn. Kilépés a menüből. P.MODE: a képmód kiválasztása. SRS: a SRS TruSurround HD mód kiválasztása. DUAL I-II: a kettős hang mód kiválasztása. E-MANUAL: az e-manual útmutató megjelenítése. P.SIZE: a képméret kiválasztása. AD: hangalámondás kiválasztása. (nem minden régióban elérhető) SUBT.: a digitális felirat megjelenítése. Az elemek behelyezése (elemek mérete: AAA) Magyar - 4

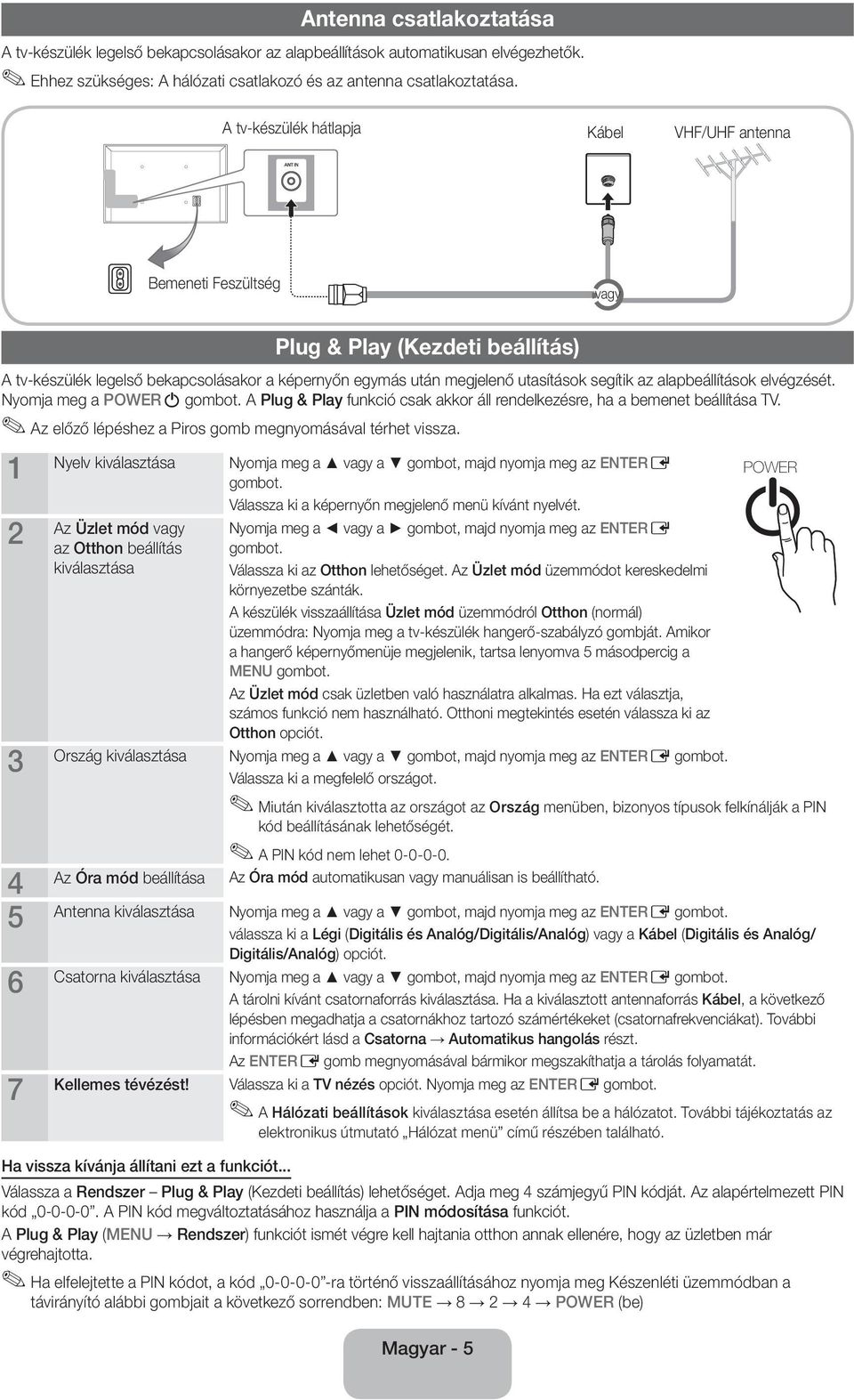

4 Antenna csatlakoztatása A tv-készülék legelső bekapcsolásakor az alapbeállítások automatikusan elvégezhetők. Ehhez szükséges: A hálózati csatlakozó és az antenna csatlakoztatása. A tv-készülék hátlapja Kábel VHF/UHF antenna Bemeneti Feszültség vagy Plug & Play (Kezdeti beállítás) A tv-készülék legelső bekapcsolásakor a képernyőn egymás után megjelenő utasítások segítik az alapbeállítások elvégzését. Nyomja meg a POWER gombot. A Plug & Play funkció csak akkor áll rendelkezésre, ha a bemenet beállítása TV. Az előző lépéshez a Piros gomb megnyomásával térhet vissza Nyelv kiválasztása Nyomja meg a vagy a gombot, majd nyomja meg az ENTER gombot. Válassza ki a képernyőn megjelenő menü kívánt nyelvét. Az Üzlet mód vagy az Otthon beállítás kiválasztása Nyomja meg a vagy a gombot, majd nyomja meg az ENTER gombot. Válassza ki az Otthon lehetőséget. Az Üzlet mód üzemmódot kereskedelmi környezetbe szánták. A készülék visszaállítása Üzlet mód üzemmódról Otthon (normál) üzemmódra: Nyomja meg a tv-készülék hangerő-szabályzó gombját. Amikor a hangerő képernyőmenüje megjelenik, tartsa lenyomva 5 másodpercig a MENU gombot. Az Üzlet mód csak üzletben való használatra alkalmas. Ha ezt választja, számos funkció nem használható. Otthoni megtekintés esetén válassza ki az Otthon opciót. Magyar - 5 POWER P Ország kiválasztása Nyomja meg a vagy a gombot, majd nyomja meg az ENTER gombot. Válassza ki a megfelelő országot. Miután kiválasztotta az országot az Ország menüben, bizonyos típusok felkínálják a PIN kód beállításának lehetőségét. A PIN kód nem lehet Az Óra mód beállítása Az Óra mód automatikusan vagy manuálisan is beállítható. Antenna kiválasztása Nyomja meg a vagy a gombot, majd nyomja meg az ENTER gombot. válassza ki a Légi (Digitális és Analóg/Digitális/Analóg) vagy a Kábel (Digitális és Analóg/ Digitális/Analóg) opciót. Csatorna kiválasztása Nyomja meg a vagy a gombot, majd nyomja meg az ENTER gombot. A tárolni kívánt csatornaforrás kiválasztása. Ha a kiválasztott antennaforrás Kábel, a következő lépésben megadhatja a csatornákhoz tartozó számértékeket (csatornafrekvenciákat). További információkért lásd a Csatorna Automatikus hangolás részt. Az ENTER gomb megnyomásával bármikor megszakíthatja a tárolás folyamatát. Kellemes tévézést! Válassza ki a TV nézés opciót. Nyomja meg az ENTER gombot. A Hálózati beállítások kiválasztása esetén állítsa be a hálózatot. További tájékoztatás az elektronikus útmutató Hálózat menü című részében található. Ha vissza kívánja állítani ezt a funkciót... Válassza a Rendszer Plug & Play (Kezdeti beállítás) lehetőséget. Adja meg 4 számjegyű PIN kódját. Az alapértelmezett PIN kód A PIN kód megváltoztatásához használja a PIN módosítása funkciót. A Plug & Play (MENU Rendszer) funkciót ismét végre kell hajtania otthon annak ellenére, hogy az üzletben már végrehajtotta. Ha elfelejtette a PIN kódot, a kód ra történő visszaállításához nyomja meg Készenléti üzemmódban a távirányító alábbi gombjait a következő sorrendben: MUTE POWER (be)

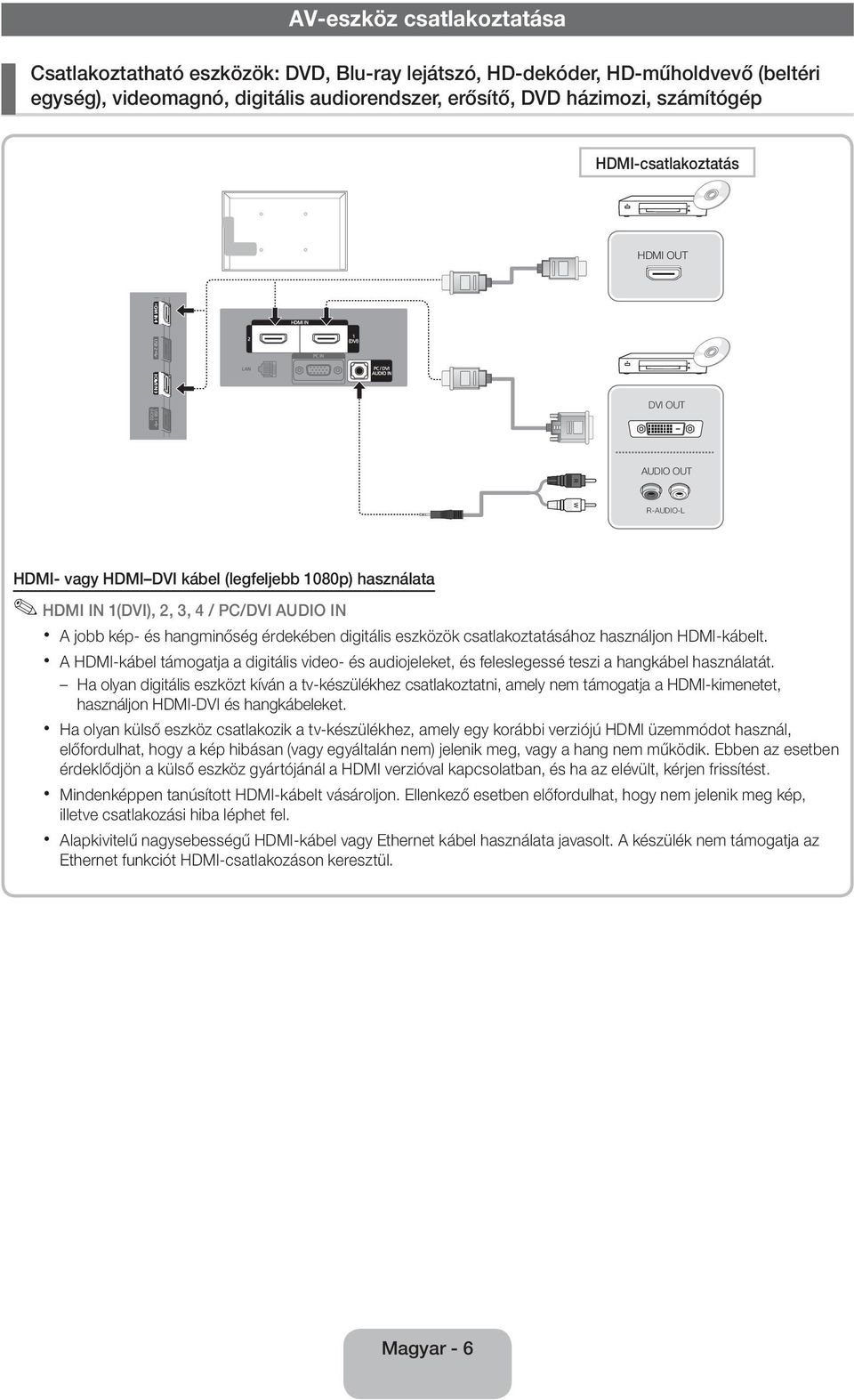

5 AV-eszköz csatlakoztatása Csatlakoztatható eszközök: DVD, Blu-ray lejátszó, HD-dekóder, HD-műholdvevő (beltéri egység), videomagnó, digitális audiorendszer, erősítő, DVD házimozi, számítógép HDMI-csatlakoztatás HDMI OUT DVI OUT AUDIO OUT R-AUDIO-L HDMI- vagy HDMI DVI kábel (legfeljebb 1080p) használata HDMI IN 1(DVI), 2, 3, 4 / PC/DVI AUDIO IN A jobb kép- és hangminőség érdekében digitális eszközök csatlakoztatásához használjon HDMI-kábelt. A HDMI-kábel támogatja a digitális video- és audiojeleket, és feleslegessé teszi a hangkábel használatát. Ha olyan digitális eszközt kíván a tv-készülékhez csatlakoztatni, amely nem támogatja a HDMI-kimenetet, használjon HDMI-DVI és hangkábeleket. Ha olyan külső eszköz csatlakozik a tv-készülékhez, amely egy korábbi verziójú HDMI üzemmódot használ, előfordulhat, hogy a kép hibásan (vagy egyáltalán nem) jelenik meg, vagy a hang nem működik. Ebben az esetben érdeklődjön a külső eszköz gyártójánál a HDMI verzióval kapcsolatban, és ha az elévült, kérjen frissítést. Mindenképpen tanúsított HDMI-kábelt vásároljon. Ellenkező esetben előfordulhat, hogy nem jelenik meg kép, illetve csatlakozási hiba léphet fel. Alapkivitelű nagysebességű HDMI-kábel vagy Ethernet kábel használata javasolt. A készülék nem támogatja az Ethernet funkciót HDMI-csatlakozáson keresztül. Magyar - 6

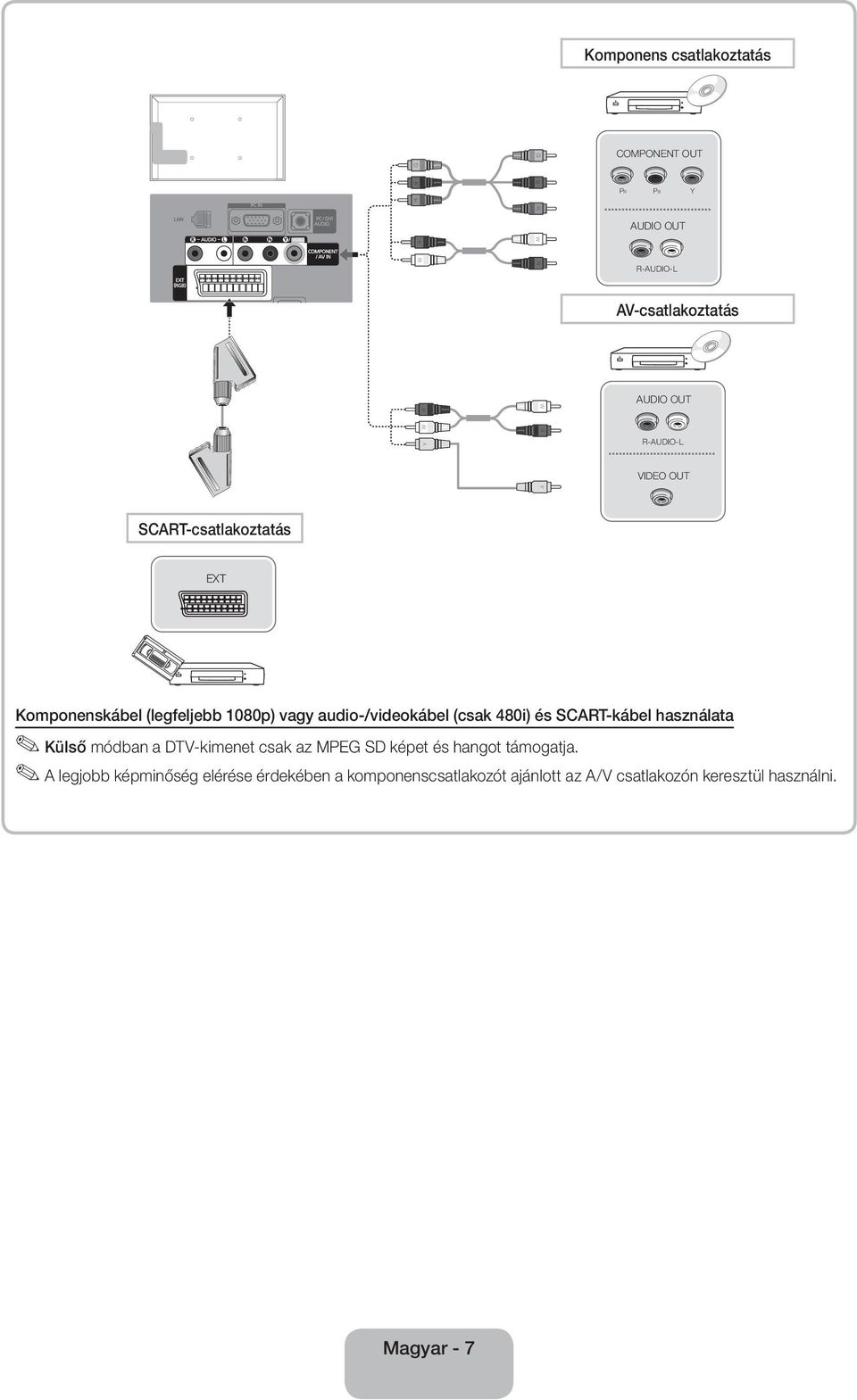

6 Y Y AUDIO OUT W R R R B G R R Komponens csatlakoztatás G B R COMPONENT OUT PR PB Y AUDIO OUT W W R-AUDIO-L AV-csatlakoztatás W R-AUDIO-L VIDEO OUT SCART-csatlakoztatás EXT Komponenskábel (legfeljebb 1080p) vagy audio-/videokábel (csak 480i) és SCART-kábel használata Külső módban a DTV-kimenet csak az MPEG SD képet és hangot támogatja. A legjobb képminőség elérése érdekében a komponenscsatlakozót ajánlott az A/V csatlakozón keresztül használni. Magyar - 7

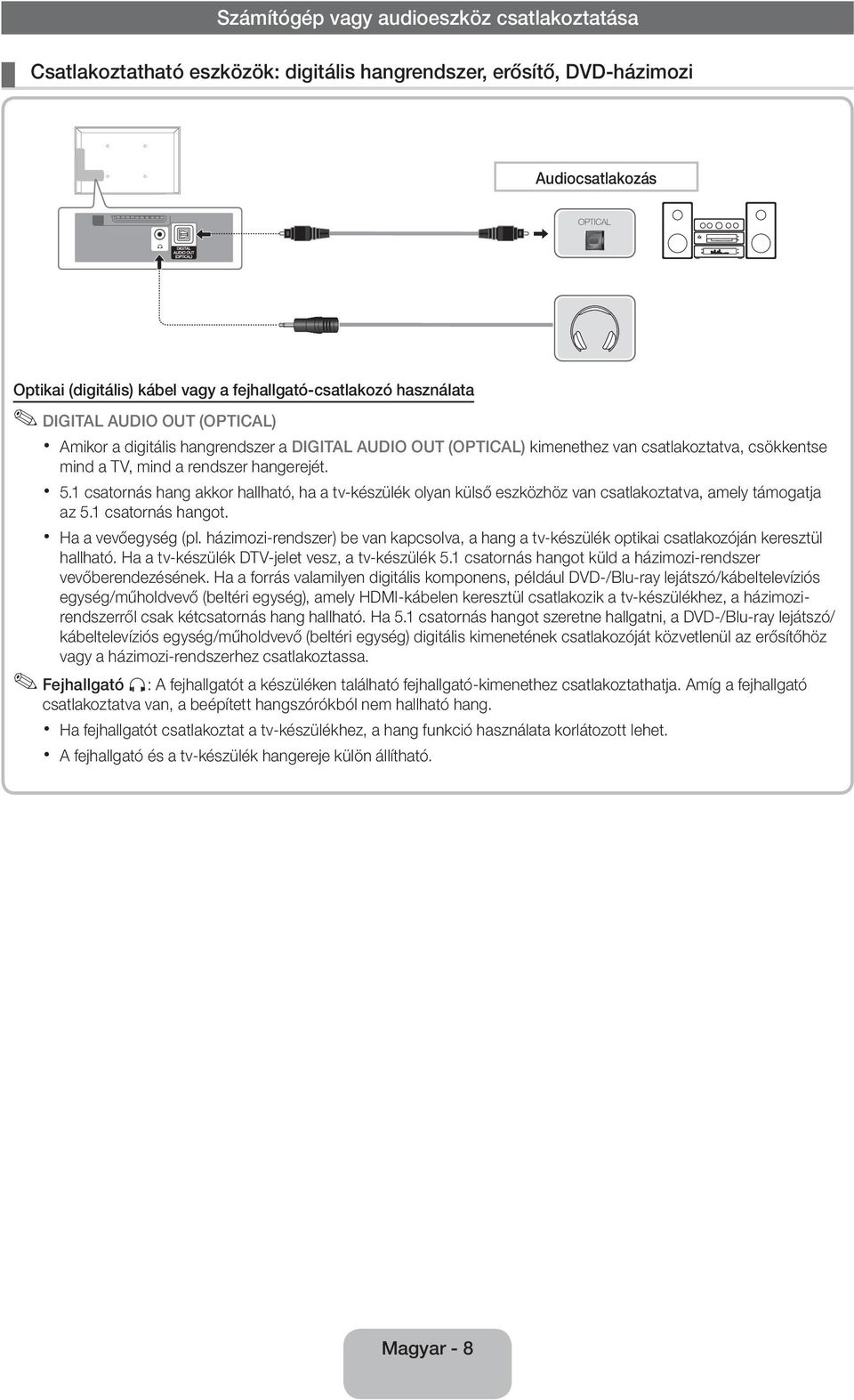

7 Számítógép vagy audioeszköz csatlakoztatása Csatlakoztatható eszközök: digitális hangrendszer, erősítő, DVD-házimozi Audiocsatlakozás OPTICAL Optikai (digitális) kábel vagy a fejhallgató-csatlakozó használata DIGITAL AUDIO OUT (OPTICAL) Amikor a digitális hangrendszer a DIGITAL AUDIO OUT (OPTICAL) kimenethez van csatlakoztatva, csökkentse mind a TV, mind a rendszer hangerejét. 5.1 csatornás hang akkor hallható, ha a tv-készülék olyan külső eszközhöz van csatlakoztatva, amely támogatja az 5.1 csatornás hangot. Ha a vevőegység (pl. házimozi-rendszer) be van kapcsolva, a hang a tv-készülék optikai csatlakozóján keresztül hallható. Ha a tv-készülék DTV-jelet vesz, a tv-készülék 5.1 csatornás hangot küld a házimozi-rendszer vevőberendezésének. Ha a forrás valamilyen digitális komponens, például DVD-/Blu-ray lejátszó/kábeltelevíziós egység/műholdvevő (beltéri egység), amely HDMI-kábelen keresztül csatlakozik a tv-készülékhez, a házimozirendszerről csak kétcsatornás hang hallható. Ha 5.1 csatornás hangot szeretne hallgatni, a DVD-/Blu-ray lejátszó/ kábeltelevíziós egység/műholdvevő (beltéri egység) digitális kimenetének csatlakozóját közvetlenül az erősítőhöz vagy a házimozi-rendszerhez csatlakoztassa. Fejhallgató : A fejhallgatót a készüléken található fejhallgató-kimenethez csatlakoztathatja. Amíg a fejhallgató csatlakoztatva van, a beépített hangszórókból nem hallható hang. Ha fejhallgatót csatlakoztat a tv-készülékhez, a hang funkció használata korlátozott lehet. A fejhallgató és a tv-készülék hangereje külön állítható. Magyar - 8

8 HDMI-kábel, HDMI-DVI kábel/d-sub kábel használatával A számítógéptől függően előfordulhat, hogy a HDMI-kábellel való csatlakoztatás nem támogatott. A HDMI-kábel támogatja a digitális video- és audiojeleket, és feleslegessé teszi a hangkábel használatát. Számítógép csatlakoztatása HDMI OUT DVI OUT AUDIO OUT AUDIO OUT PC OUT Megjelenítési módok (D-Sub és HDMI-DVI bemenet) Az optimális felbontás Hz-en. Üzemmód Felbontás Vízszintes frekvencia (KHz) Függőleges frekvencia Képpontóra-frekvencia Szinkronizációs (Hz) (MHz) polaritás (V/F) IBM / / /- MAC / / / / / / / / / / /+ VESA DMT / / / / / / / / / /+ VESA DMT/DTV CEA p /+ MEGJEGYZÉS HDMI-DVI csatlakoztatás esetén a HDMI IN 1(DVI) csatlakozót kell használnia. A sorváltós módot a rendszer nem támogatja. Nem szabványos videoformátum kiválasztása esetén a készülék működése rendellenes lehet. A készülék az önálló és az összetett módokat támogatja. Az SOG-módot (Sync On Green) nem támogatja. Magyar - 9

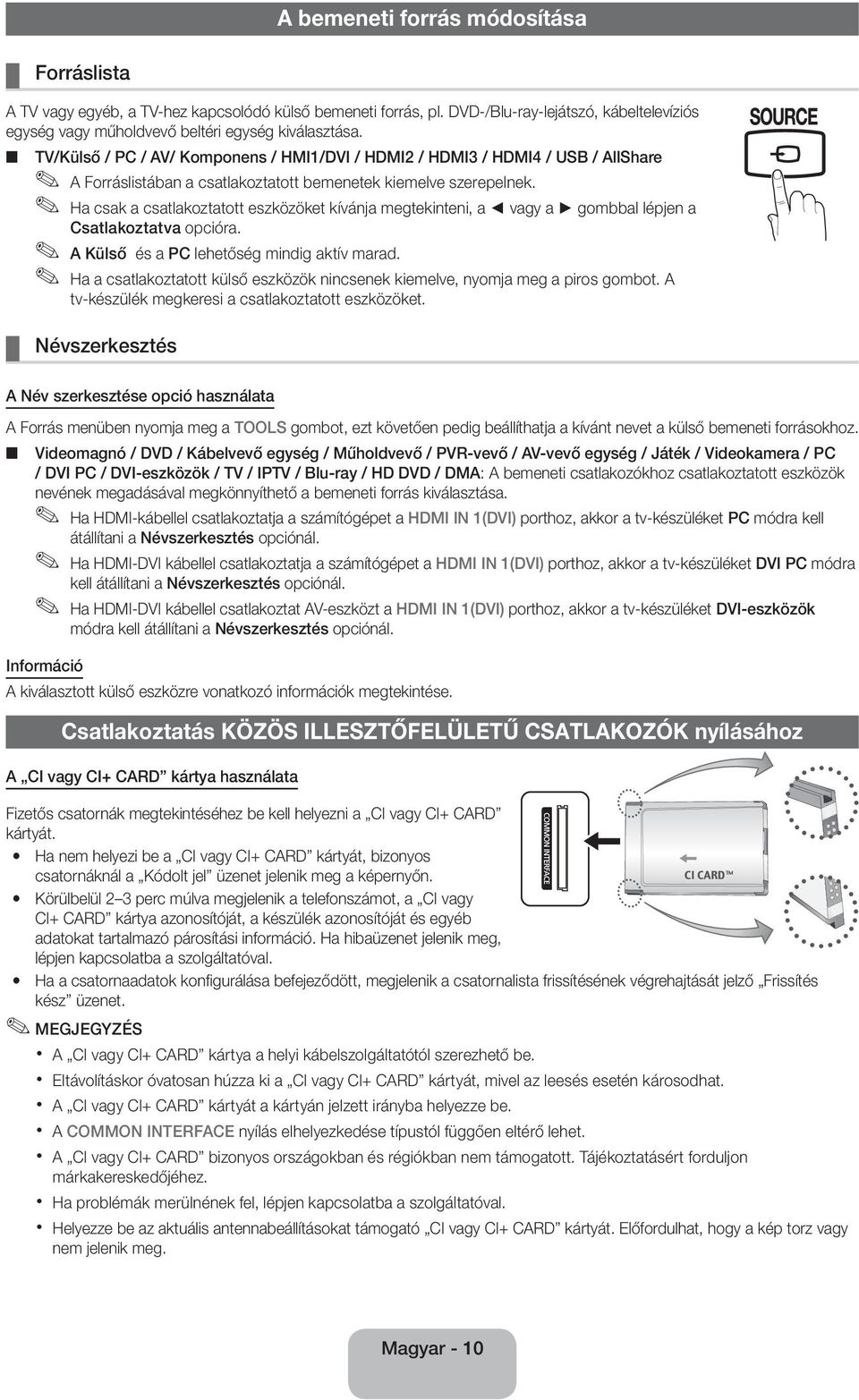

9 A bemeneti forrás módosítása Forráslista A TV vagy egyéb, a TV-hez kapcsolódó külső bemeneti forrás, pl. DVD-/Blu-ray-lejátszó, kábeltelevíziós egység vagy műholdvevő beltéri egység kiválasztása. TV/Külső / PC / AV/ Komponens / HMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB / AllShare A Forráslistában a csatlakoztatott bemenetek kiemelve szerepelnek. Ha csak a csatlakoztatott eszközöket kívánja megtekinteni, a vagy a gombbal lépjen a Csatlakoztatva opcióra. A Külső és a PC lehetőség mindig aktív marad. Ha a csatlakoztatott külső eszközök nincsenek kiemelve, nyomja meg a piros gombot. A tv-készülék megkeresi a csatlakoztatott eszközöket. Névszerkesztés A Név szerkesztése opció használata A Forrás menüben nyomja meg a TOOLS gombot, ezt követően pedig beállíthatja a kívánt nevet a külső bemeneti forrásokhoz. Videomagnó / DVD / Kábelvevő egység / Műholdvevő / PVR-vevő / AV-vevő egység / Játék / Videokamera / PC / DVI PC / DVI-eszközök / TV / IPTV / Blu-ray / HD DVD / DMA: A bemeneti csatlakozókhoz csatlakoztatott eszközök nevének megadásával megkönnyíthető a bemeneti forrás kiválasztása. Ha HDMI-kábellel csatlakoztatja a számítógépet a HDMI IN 1(DVI) porthoz, akkor a tv-készüléket PC módra kell átállítani a Névszerkesztés opciónál. Ha HDMI-DVI kábellel csatlakoztatja a számítógépet a HDMI IN 1(DVI) porthoz, akkor a tv-készüléket DVI PC módra kell átállítani a Névszerkesztés opciónál. Ha HDMI-DVI kábellel csatlakoztat AV-eszközt a HDMI IN 1(DVI) porthoz, akkor a tv-készüléket DVI-eszközök módra kell átállítani a Névszerkesztés opciónál. Információ A kiválasztott külső eszközre vonatkozó információk megtekintése. Csatlakoztatás KÖZÖS ILLESZTŐFELÜLETŰ CSATLAKOZÓK nyílásához A CI vagy CI+ CARD kártya használata Fizetős csatornák megtekintéséhez be kell helyezni a CI vagy CI+ CARD kártyát. Ha nem helyezi be a CI vagy CI+ CARD kártyát, bizonyos csatornáknál a Kódolt jel üzenet jelenik meg a képernyőn. Körülbelül 2 3 perc múlva megjelenik a telefonszámot, a CI vagy CI+ CARD kártya azonosítóját, a készülék azonosítóját és egyéb adatokat tartalmazó párosítási információ. Ha hibaüzenet jelenik meg, lépjen kapcsolatba a szolgáltatóval. Ha a csatornaadatok konfigurálása befejeződött, megjelenik a csatornalista frissítésének végrehajtását jelző Frissítés kész üzenet. MEGJEGYZÉS A CI vagy CI+ CARD kártya a helyi kábelszolgáltatótól szerezhető be. Eltávolításkor óvatosan húzza ki a CI vagy CI+ CARD kártyát, mivel az leesés esetén károsodhat. A CI vagy CI+ CARD kártyát a kártyán jelzett irányba helyezze be. A COMMON INTERFACE nyílás elhelyezkedése típustól függően eltérő lehet. A CI vagy CI+ CARD bizonyos országokban és régiókban nem támogatott. Tájékoztatásért forduljon márkakereskedőjéhez. Ha problémák merülnének fel, lépjen kapcsolatba a szolgáltatóval. Helyezze be az aktuális antennabeállításokat támogató CI vagy CI+ CARD kártyát. Előfordulhat, hogy a kép torz vagy nem jelenik meg. Magyar - 10

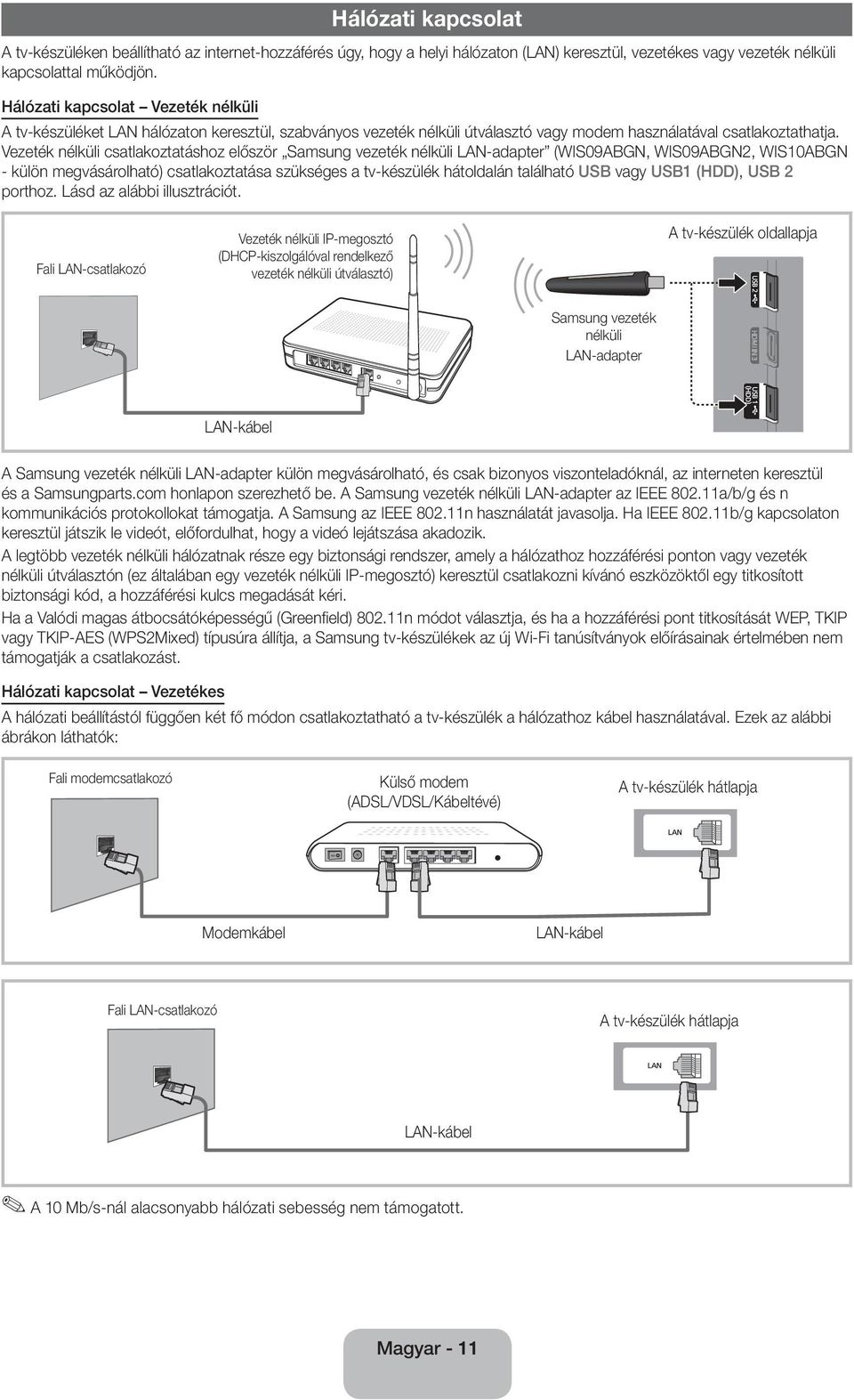

10 Hálózati kapcsolat A tv-készüléken beállítható az internet-hozzáférés úgy, hogy a helyi hálózaton (LAN) keresztül, vezetékes vagy vezeték nélküli kapcsolattal működjön. Hálózati kapcsolat Vezeték nélküli A tv-készüléket LAN hálózaton keresztül, szabványos vezeték nélküli útválasztó vagy modem használatával csatlakoztathatja. Vezeték nélküli csatlakoztatáshoz először Samsung vezeték nélküli LAN-adapter (WIS09ABGN, WIS09ABGN2, WIS10ABGN - külön megvásárolható) csatlakoztatása szükséges a tv-készülék hátoldalán található USB vagy USB1 (HDD), USB 2 porthoz. Lásd az alábbi illusztrációt. Fali LAN-csatlakozó Vezeték nélküli IP-megosztó (DHCP-kiszolgálóval rendelkező vezeték nélküli útválasztó) A tv-készülék oldallapja Samsung vezeték nélküli LAN-adapter LAN-kábel A Samsung vezeték nélküli LAN-adapter külön megvásárolható, és csak bizonyos viszonteladóknál, az interneten keresztül és a Samsungparts.com honlapon szerezhető be. A Samsung vezeték nélküli LAN-adapter az IEEE a/b/g és n kommunikációs protokollokat támogatja. A Samsung az IEEE n használatát javasolja. Ha IEEE b/g kapcsolaton keresztül játszik le videót, előfordulhat, hogy a videó lejátszása akadozik. A legtöbb vezeték nélküli hálózatnak része egy biztonsági rendszer, amely a hálózathoz hozzáférési ponton vagy vezeték nélküli útválasztón (ez általában egy vezeték nélküli IP-megosztó) keresztül csatlakozni kívánó eszközöktől egy titkosított biztonsági kód, a hozzáférési kulcs megadását kéri. Ha a Valódi magas átbocsátóképességű (Greenfield) n módot választja, és ha a hozzáférési pont titkosítását WEP, TKIP vagy TKIP-AES (WPS2Mixed) típusúra állítja, a Samsung tv-készülékek az új Wi-Fi tanúsítványok előírásainak értelmében nem támogatják a csatlakozást. Hálózati kapcsolat Vezetékes A hálózati beállítástól függően két fő módon csatlakoztatható a tv-készülék a hálózathoz kábel használatával. Ezek az alábbi ábrákon láthatók: Fali modemcsatlakozó Külső modem (ADSL/VDSL/Kábeltévé) A tv-készülék hátlapja Modemkábel LAN-kábel Fali LAN-csatlakozó A tv-készülék hátlapja LAN-kábel A 10 Mb/s-nál alacsonyabb hálózati sebesség nem támogatott. Magyar - 11

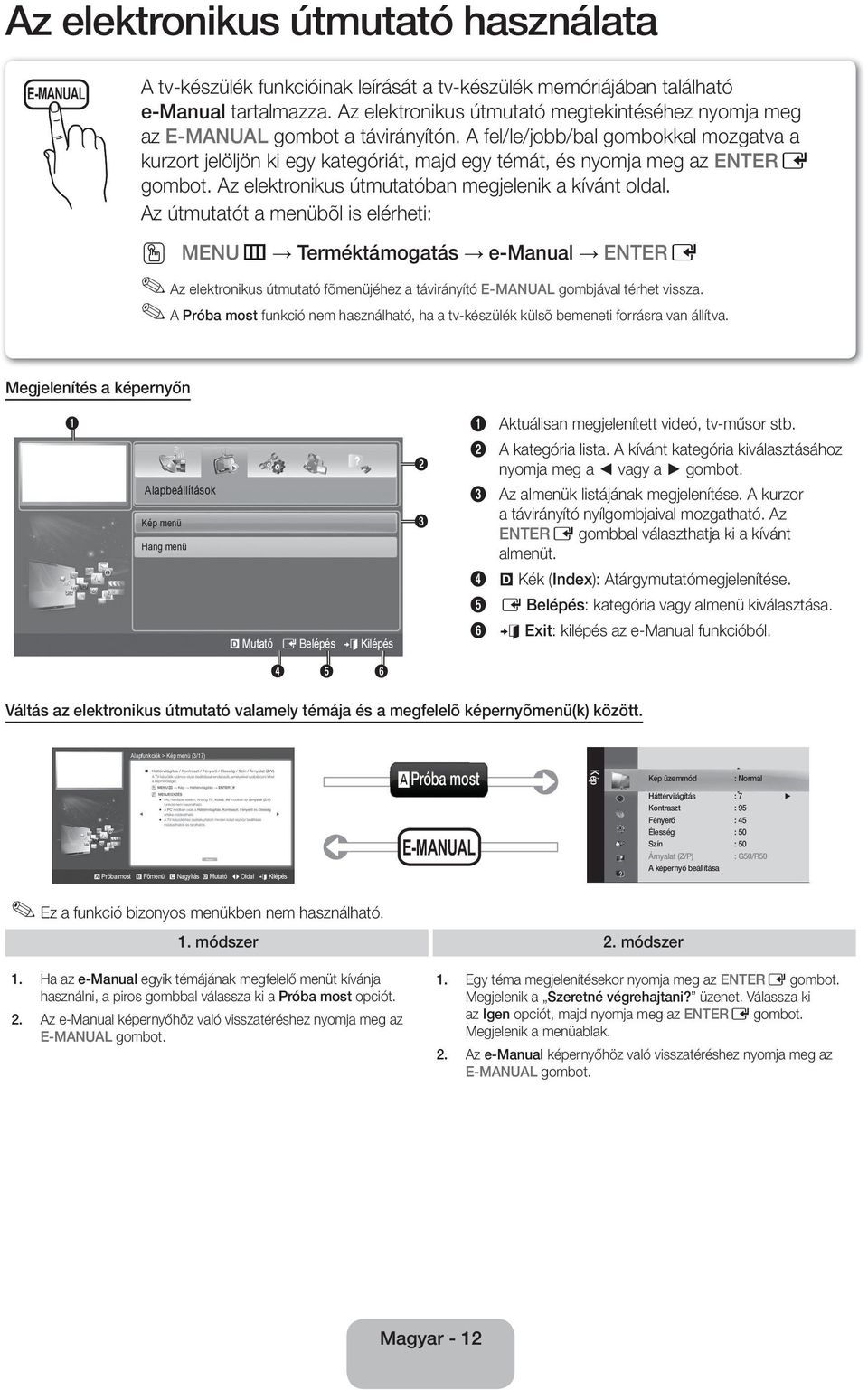

11 Az elektronikus útmutató használata E-MANUAL A tv-készülék funkcióinak leírását a tv-készülék memóriájában található e-manual tartalmazza. Az elektronikus útmutató megtekintéséhez nyomja meg az E-MANUAL gombot a távirányítón. A fel/le/jobb/bal gombokkal mozgatva a kurzort jelöljön ki egy kategóriát, majd egy témát, és nyomja meg az ENTER gombot. Az elektronikus útmutatóban megjelenik a kívánt oldal. Az útmutatót a menübõl is elérheti: MENU Terméktámogatás e-manual ENTER Az elektronikus útmutató fõmenüjéhez a távirányító E-MANUAL gombjával térhet vissza. A Próba most funkció nem használható, ha a tv-készülék külsõ bemeneti forrásra van állítva. Megjelenítés a képernyőn Aktuálisan megjelenített videó, tv-műsor stb. A kategória lista. A kívánt kategória kiválasztásához nyomja meg a vagy a gombot. Az almenük listájának megjelenítése. A kurzor a távirányító nyílgombjaival mozgatható. Az ENTER gombbal választhatja ki a kívánt almenüt. Kék (Index): Atárgymutatómegjelenítése. Belépés: kategória vagy almenü kiválasztása. Exit: kilépés az e-manual funkcióból. Váltás az elektronikus útmutató valamely témája és a megfelelõ képernyõmenü(k) között. Próba most E-MANUAL Kép üzemmód : Normál Háttérvilágítás : 7 Kontraszt : 95 Fényerő : 45 Élesség : 50 Szín : 50 Árnyalat (Z/P) : G50/R50 A képernyő beállítása Ez a funkció bizonyos menükben nem használható. 1. módszer 2. módszer 1. Ha az e-manual egyik témájának megfelelő menüt kívánja használni, a piros gombbal válassza ki a Próba most opciót. 2. Az e-manual képernyőhöz való visszatéréshez nyomja meg az E-MANUAL gombot. 1. Egy téma megjelenítésekor nyomja meg az ENTER gombot. Megjelenik a Szeretné végrehajtani? üzenet. Válassza ki az Igen opciót, majd nyomja meg az ENTER gombot. Megjelenik a menüablak. 2. Az e-manual képernyőhöz való visszatéréshez nyomja meg az E-MANUAL gombot. Magyar - 12

12 A tartalmak megtekintése Tartalmak: almenü kiválasztása esetén ez tartalmazza a téma tartalmát. Az előző vagy a következő oldalra lépéshez nyomja meg a / gombot. Próba most: a témának megfelelő menü megjelenítése. Az e-manual képernyőhöz való visszatéréshez nyomja meg az E-MANUAL gombot. Főmenü: az E-kézikönyv kezdőlapjának megnyitása. Nagyítás: a kép felnagyítása. A nagyított képernyőn a / gomb megnyomásával görgethet fel vagy le. (Oldal): lépés a következő vagy az előző oldalra. A Nagyítás mód A kép nagyításához válassza ki a Nagyítás opciót, majd nyomja meg az ENTER gombot. A nagyított képen a vagy a gombbal görgethet fel vagy le. A kép normál méretre való visszaállításához nyomja meg a RETURN gombot. Téma keresése a tartalomjegyzék oldalon 1. Téma kereséséhez nyomja meg a bal vagy jobb nyílgombot egy betű kiválasztásához, majd nyomja meg az ENTER gombot. A tárgymutató a kiválasztott betűvel kezdődő témák és kulcsszavak listáját jeleníti meg. 2. A fel vagy le nyílgombbal válasszon ki egy témát vagy kulcsszót, majd nyomja meg az ENTER gombot. 3. Megjelenik az elektronikus útmutató adott témát tárgyaló oldala. A Mutató képernyő bezárásához nyomja meg a RETURN gombot. Magyar - 13

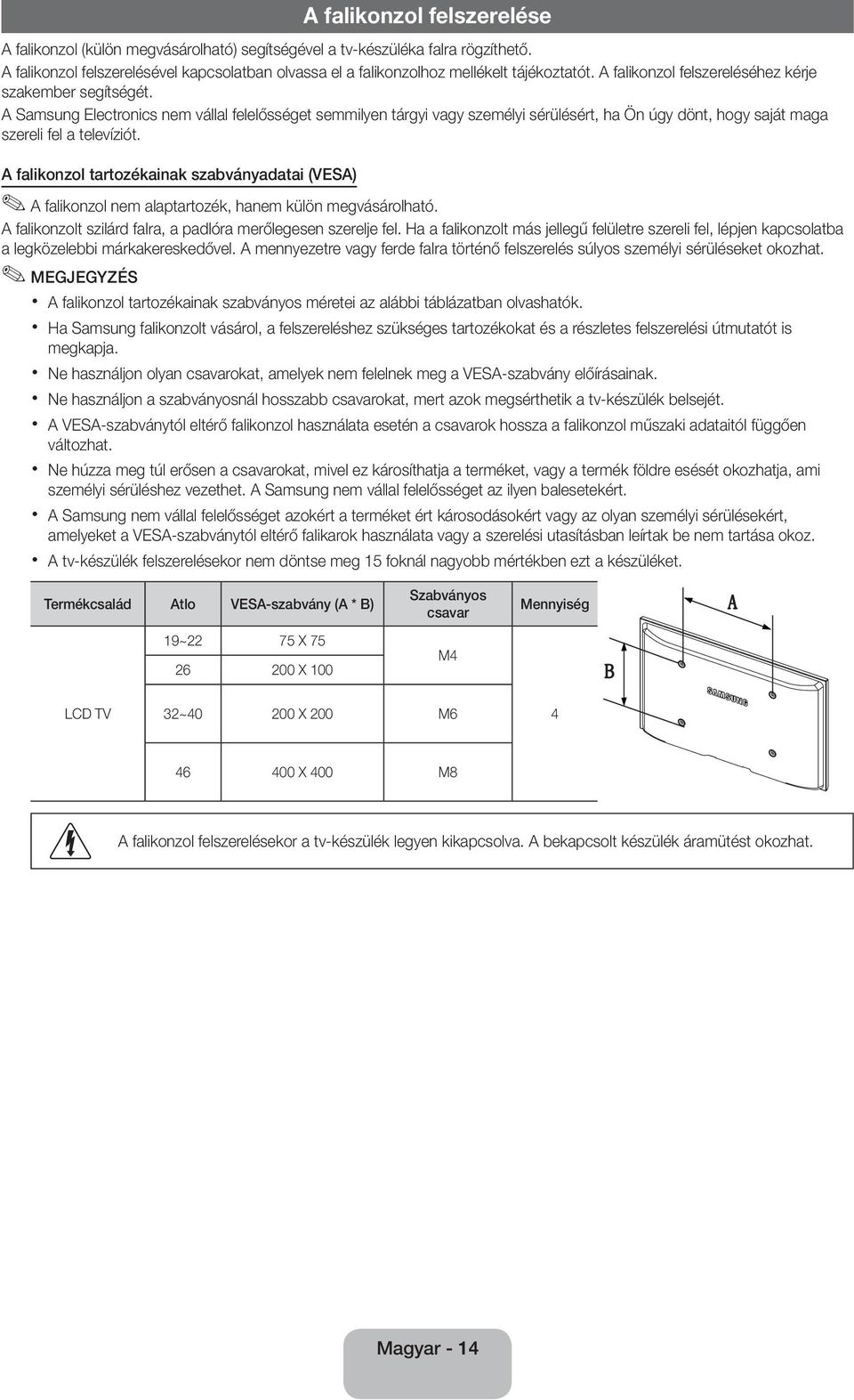

13 A falikonzol felszerelése A falikonzol (külön megvásárolható) segítségével a tv-készüléka falra rögzíthető. A falikonzol felszerelésével kapcsolatban olvassa el a falikonzolhoz mellékelt tájékoztatót. A falikonzol felszereléséhez kérje szakember segítségét. A Samsung Electronics nem vállal felelősséget semmilyen tárgyi vagy személyi sérülésért, ha Ön úgy dönt, hogy saját maga szereli fel a televíziót. A falikonzol tartozékainak szabványadatai (VESA) A falikonzol nem alaptartozék, hanem külön megvásárolható. A falikonzolt szilárd falra, a padlóra merőlegesen szerelje fel. Ha a falikonzolt más jellegű felületre szereli fel, lépjen kapcsolatba a legközelebbi márkakereskedővel. A mennyezetre vagy ferde falra történő felszerelés súlyos személyi sérüléseket okozhat. MEGJEGYZÉS A falikonzol tartozékainak szabványos méretei az alábbi táblázatban olvashatók. Ha Samsung falikonzolt vásárol, a felszereléshez szükséges tartozékokat és a részletes felszerelési útmutatót is megkapja. Ne használjon olyan csavarokat, amelyek nem felelnek meg a VESA-szabvány előírásainak. Ne használjon a szabványosnál hosszabb csavarokat, mert azok megsérthetik a tv-készülék belsejét. A VESA-szabványtól eltérő falikonzol használata esetén a csavarok hossza a falikonzol műszaki adataitól függően változhat. Ne húzza meg túl erősen a csavarokat, mivel ez károsíthatja a terméket, vagy a termék földre esését okozhatja, ami személyi sérüléshez vezethet. A Samsung nem vállal felelősséget az ilyen balesetekért. A Samsung nem vállal felelősséget azokért a terméket ért károsodásokért vagy az olyan személyi sérülésekért, amelyeket a VESA-szabványtól eltérő falikarok használata vagy a szerelési utasításban leírtak be nem tartása okoz. A tv-készülék felszerelésekor nem döntse meg 15 foknál nagyobb mértékben ezt a készüléket. Termékcsalád Atlo VESA-szabvány (A * B) 19~22 75 X X 100 Szabványos csavar M4 Mennyiség LCD TV 32~ X 200 M X 400 M8 A falikonzol felszerelésekor a tv-készülék legyen kikapcsolva. A bekapcsolt készülék áramütést okozhat. Magyar - 14

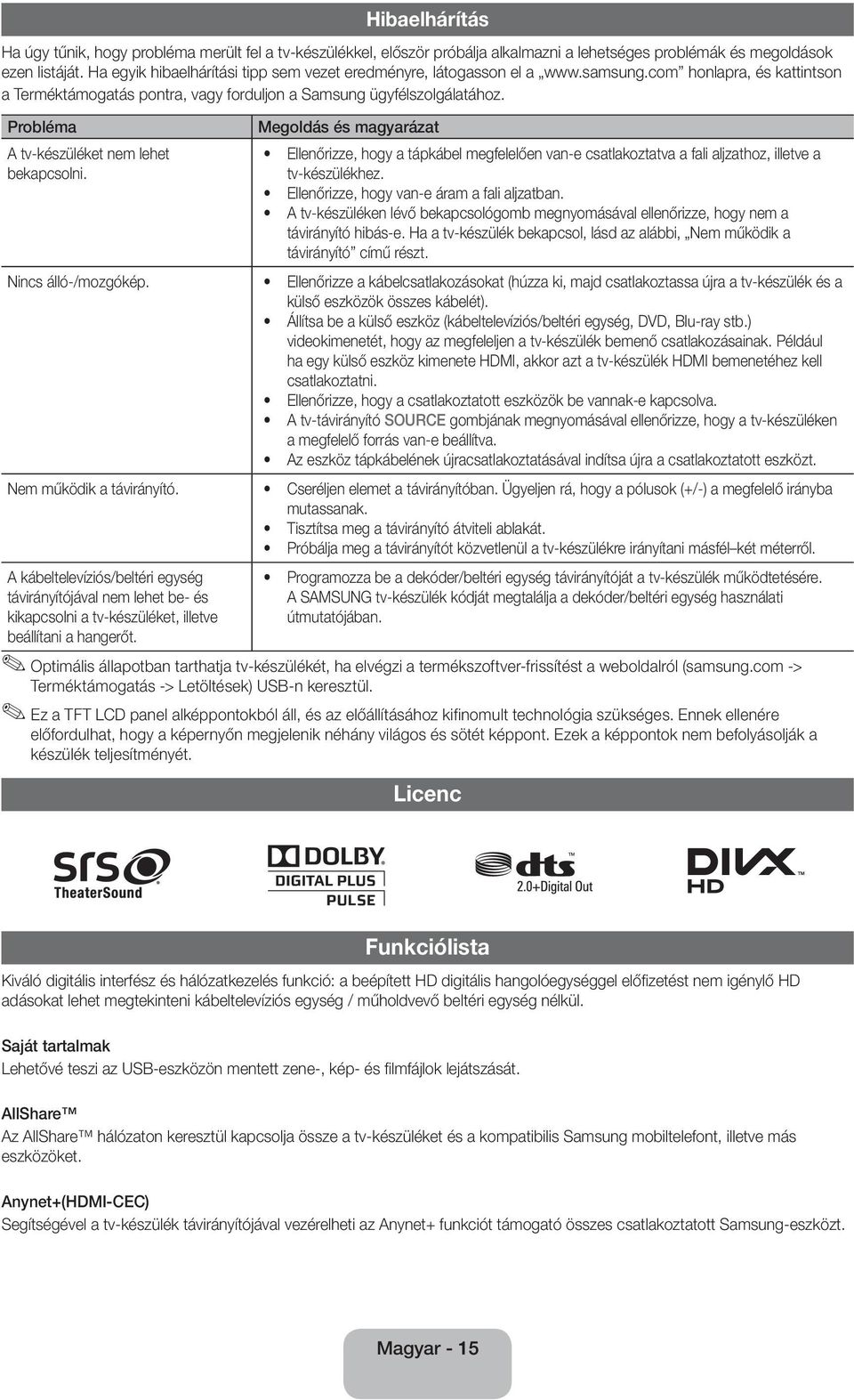

14 Hibaelhárítás Ha úgy tűnik, hogy probléma merült fel a tv-készülékkel, először próbálja alkalmazni a lehetséges problémák és megoldások ezen listáját. Ha egyik hibaelhárítási tipp sem vezet eredményre, látogasson el a honlapra, és kattintson a Terméktámogatás pontra, vagy forduljon a Samsung ügyfélszolgálatához. Probléma A tv-készüléket nem lehet bekapcsolni. Nincs álló-/mozgókép. Nem működik a távirányító. A kábeltelevíziós/beltéri egység távirányítójával nem lehet be- és kikapcsolni a tv-készüléket, illetve beállítani a hangerőt. Megoldás és magyarázat Ellenőrizze, hogy a tápkábel megfelelően van-e csatlakoztatva a fali aljzathoz, illetve a tv-készülékhez. Ellenőrizze, hogy van-e áram a fali aljzatban. A tv-készüléken lévő bekapcsológomb megnyomásával ellenőrizze, hogy nem a távirányító hibás-e. Ha a tv-készülék bekapcsol, lásd az alábbi, Nem működik a távirányító című részt. Ellenőrizze a kábelcsatlakozásokat (húzza ki, majd csatlakoztassa újra a tv-készülék és a külső eszközök összes kábelét). Állítsa be a külső eszköz (kábeltelevíziós/beltéri egység, DVD, Blu-ray stb.) videokimenetét, hogy az megfeleljen a tv-készülék bemenő csatlakozásainak. Például ha egy külső eszköz kimenete HDMI, akkor azt a tv-készülék HDMI bemenetéhez kell csatlakoztatni. Ellenőrizze, hogy a csatlakoztatott eszközök be vannak-e kapcsolva. A tv-távirányító SOURCE gombjának megnyomásával ellenőrizze, hogy a tv-készüléken a megfelelő forrás van-e beállítva. Az eszköz tápkábelének újracsatlakoztatásával indítsa újra a csatlakoztatott eszközt. Cseréljen elemet a távirányítóban. Ügyeljen rá, hogy a pólusok (+/-) a megfelelő irányba mutassanak. Tisztítsa meg a távirányító átviteli ablakát. Próbálja meg a távirányítót közvetlenül a tv-készülékre irányítani másfél két méterről. Programozza be a dekóder/beltéri egység távirányítóját a tv-készülék működtetésére. A SAMSUNG tv-készülék kódját megtalálja a dekóder/beltéri egység használati útmutatójában. Optimális állapotban tarthatja tv-készülékét, ha elvégzi a termékszoftver-frissítést a weboldalról (samsung.com -> Terméktámogatás -> Letöltések) USB-n keresztül. Ez a TFT LCD panel alképpontokból áll, és az előállításához kifinomult technológia szükséges. Ennek ellenére előfordulhat, hogy a képernyőn megjelenik néhány világos és sötét képpont. Ezek a képpontok nem befolyásolják a készülék teljesítményét. Licenc Funkciólista Kiváló digitális interfész és hálózatkezelés funkció: a beépített HD digitális hangolóegységgel előfizetést nem igénylő HD adásokat lehet megtekinteni kábeltelevíziós egység / műholdvevő beltéri egység nélkül. Saját tartalmak Lehetővé teszi az USB-eszközön mentett zene-, kép- és filmfájlok lejátszását. AllShare Az AllShare hálózaton keresztül kapcsolja össze a tv-készüléket és a kompatibilis Samsung mobiltelefont, illetve más eszközöket. Anynet+(HDMI-CEC) Segítségével a tv-készülék távirányítójával vezérelheti az Anynet+ funkciót támogató összes csatlakoztatott Samsung-eszközt. Magyar - 15

15 A tv-készülék falra rögzítése Vigyázat! a tv-készülék leeshet, ha elhúzzák, eltolják, vagy felmásznak a tetejére. Különösen ügyeljen arra, hogy gyermekei ne csimpaszkodjanak a tv-készülékbe, és ne borítsák fel a készüléket, mert az súlyos sérülést, sőt akár halált is okozhat. Tartsa be a mellékelt biztonsági tájékoztatóban foglalt összes biztonsági előírást. A még nagyobb stabilitás érdekében biztonsági okokból az alábbiak szerint szerelje fel a leesés elleni eszközt. A tv-készülék leesésének megakadályozása 1. Illessze a csavarokat a kapcsokba, és szorosan rögzítse a falhoz. Győződjön meg róla, hogy a csavarok szorosan rögzültek a falban. A fal típusától függően szükség lehet további anyagokra, pl. rögzítőre. A szükséges kapcsok, csavarok és zsinegek nincsenek a készülékhez mellékelve, ezért azokat külön kell beszerezni. 2. Távolítsa el a csavarokat a televízió hátoldalának közepéről, helyezze a csavarokat a kapcsokba, majd erősítse a csavarokat ismét a tv-készülékhez. Előfordulhat, hogy a termékhez nincsenek csavarok mellékelve. Ebben az esetben kérjük, szerezze be az alábbi specifikációknak megfelelő csavarokat. Csavarspecifikációk 32 40" LCD TV esetén: M " LCD TV esetén: M8 3. A tv-készülékhez és a falhoz rögzített kapcsokat kösse össze erős zsineggel, majd kösse meg szorosan a zsineget. MEGJEGYZÉS A tv-készüléket helyezze a fal közelébe, nehogy hátraessen a készülék. A biztonságos rögzítés érdekében úgy kösse meg a zsineget, hogy a falhoz rögzített kapcsok a tv-készülékhez rögzített kapcsokkal azonos magasságban vagy lejjebb legyenek. A tv-készülék elmozdítása előtt oldja ki a zsineget. 4. Ellenőrizze, hogy biztonságosak-e a csatlakozások. Időnként ellenőrizze, hogy továbbra is megfelelőek-e a csatlakozások. Ha kétsége támad a csatlakozások biztonságát illetően, forduljon szakemberhez. Tárolás és karbantartás Ha eltávolítja a tv-készülék képernyőjére felragasztott matricát, tévézés előtt távolítsa el annak nyomait. Ne permetezzen vizet vagy tisztítószert közvetlenül a termékre. A termékbe kerülő folyadék meghibásodást, tüzet vagy áramütést okozhat. Kevés vízzel megnedvesített, puha törlőkendővel tisztítsa a terméket. Magyar - 16
