L1900J L1900R L1900E. Felhasználói útmutató. Atermék használata el tt olvassa el a Fontos figyelmeztetések cím részt.

Átírás

1 Felhasználói útmutató L1900J L1900R L1900E Atermék használata el tt olvassa el a Fontos figyelmeztetések cím részt. A jöv beli tájékozódás céljából tartsa a Felhasználói útmutatót (CD) elérhet helyen. Ezeket a terméken található címkén láthatja. Ezekre a kódokra szüksége lesz, ha a készülék javításra szorul.

2 Fontos figyelmeztetések Jelen készülék úgy lett kialakítva, hogy biztosítsa személyes biztonságát, azonban a nem megfelel használat áramütéshez vagy t z kialakulásához vezethet. Annak érdekében, hogy a készülékhez kialakított biztonsági megoldások megfelel en m ködjenek, olvassa el a következ alapvet szabályokat a telepítéssel, használattal és szervizeléssel kapcsolatban. A biztonságról Csak a készülékhez mellékelt tápkábelt használja. Ha nem a gyártó által mellékelt tápkábelt használja, gy z djön meg róla, hogy az megfelel az ide vonatkozó nemzeti szabványoknak. Ha a tápkábel bármilyen módon hibás, lépjen kapcsolatba a gyártóval vagy a legközelebbi márkaszervizzel, és cseréltesse ki a kábelt. A tápkábel a készülék f áramtalanító része. Gy z djön meg róla, hogy a konnektor a telepítés után is könnyen elérhet legyen. A készüléket csak e kézikönyv specifikációkról szóló részében leírt vagy a képerny n felsorolt áramforrásról üzemeltesse. Ha nem biztos abban, hogy milyen áramforrás található otthonában, kérdezze meg a keresked t. A túlterhelt váltakozó áramú aljzatok és hosszabbítók veszélyt jelentenek. Ugyancsak veszélyes a kopott tápkábelek és törött csatlakozók használata. Az ilyen rendellenességek áramütéshez vagy t zhöz vezethetnek. A szükséges csere biztosítása érdekében lépjen kapcsolatba szerviztechnikusával. Ne nyissa ki a monitort. A készülékben nincsenek felhasználó által javítható alkatrészek. A készülék belsejében veszélyes nagyfeszültség van, még kikapcsolt (OFF) állapotban is. Ha a monitor nem m ködik megfelel en, lépjen kapcsolatba a keresked vel. Személyi sérülés elkerüléséhez: Ne helyezze a monitort ferde polcra, kivéve ha azt megfelel en rögzítette. Csak a gyártó által ajánlott állványt használjon. A képerny re ne ejtsen vagy dobjon rá tárgyakat, és ne ütögesse azt. Ez személyi sérüléshez, illetve a termék vagy a képerny megsérüléséhez vezethet. T z és áramütés elkerüléséhez: Mindig kapcsolja ki (OFF) a monitort, ha huzamosabb id re elhagyja a szobát. Soha ne hagyja bekapcsolva (ON) a készüléket, ha elhagyja a házat. Ügyeljen arra, hogy a gyerekek ne dobjanak és ne nyomjanak be különféle tárgyakat a monitor házának nyílásain. Egyes bels alkatrészek életveszélyt is okozható feszültség alatt vannak. Ne szereljen fel olyan tartozékokat, amelyeket nem ehhez a monitorhoz terveztek. Amennyiben a készüléket hosszabb id re felügyelet nélkül hagyja, húzza ki a tápkábelt az elektromos csatlakozóból Vihar és villámlások idején soha ne érjen a táp- és a jelkábelhez, mert az nagyon veszélyes. Áramütést okozhat. U1

3 Fontos figyelmeztetések Telepítéskor Ügyeljen arra, hogy a tápkábelre ne tegyen semmit, és ne is guruljon rá semmi, valamint ne helyezze a monitort olyan helyre, ahol a tápkábel megsérülhet. Ne használja a monitort víz közelében, például fürd kád, mosdó, mosogató, szárítóedény vagy medence közelében, illetve nedves pincében. A monitor házán olyan nyílások is vannak, amelyek a m ködés során keletkez h távozását teszik lehet vé. Ha ezeket a nyílásokat elzárja, az összegyüleml h t l a készülék meghibásodhat, és ez t zhöz vezethet. Ezért SOHA: ne zárja el a szell z nyílásokat oly módon, hogy a monitort ágyra, kanapéra vagy takaróra stb. helyezi. Ne tegye a készüléket beépített, körülzárt helyre, feltéve, hogy nem gondoskodott kiegészít szell zésr l. ne takarja el a nyílásokat ronggyal vagy más anyaggal. ne tegye a készüléket radiátor vagy más h forrás közelébe vagy fölé. A készülék áramtalanításának legegyszer bb módja a tápkábel eltávolítása, ezért a készüléket úgy kell elhelyezni, hogy a tápkábel könnyen elérhet legyen. Ne törölje meg az aktív mátrixos LCD-képerny t olyan anyaggal, amely véglegesen megkarcolhatja, megrongálhatja vagy tönkreteheti azt. Ne nyomja meg huzamosabb ideig az LCD-képerny t az ujjával, mert ez szellemképeket okozhat. El fordulhat, hogy piros, zöld vagy kék pontok lesznek láthatóak a képerny n. Ezek nem befolyásolják a monitor teljesítményét. Ha lehetséges, a legjobb képmin ség elérése érdekében LCD-monitorán használja az ajánlott felbontást. Ha az ajánlottól eltér felbontás mellett használja a készüléket, akkor torz képek jelenhetnek meg a képerny n. Ez normális tulajdonsága egy rögzített felbontású LCD-monitornak. Tisztításkor A monitor kijelz jének tisztítása el tt húzza ki a monitort. Enyhén nedves (nem vizes) ruhát használjon. Ne fújjon aeroszol típusú tisztítószert közvetlenül a képerny re, mert a túlzott mérték nedvesség áramütéshez vezethet. Visszacsomagoláskor Ne dobja el a csomagolóanyagokat. Ezek az anyagok ideális helyet biztosítanak a készülék szállításához. Ha a készüléket egy másik helyre szállítja át, csomagolja azt vissza az eredeti csomagolásába. Biztonságos eldobás A termékben használt fénycs kis mennyiség higanyt tartalmaz. Ne helyezze a terméket a normál háztartási szemét közé. A terméket a helyi hatóságok rendelkezéseinek megfelel en kell kidobni. U2

4 A monitor csatlakoztatása A számítógép használata 1. Csatlakoztassa a jelkábelt. Csatlakoztatás után csavarja be a csavarokat, ezzel biztosítva a megfelel csatlakozást. 1 Csatlakoztatás a DVI-analóg jelkábel használatával. Csatlakoztatás a DVI-digitális jelkábel használatával. 2. A tápkábelt 2 el bb csatlakoztassa a tápegységhez 3, majd a fali aljzatba (a feszültség kiválasztása automatikus). Az itt feltüntetett termékszín esetleg eltérhet a megvásárolt termék tényleges színét l. L1900E L1900J L1900R Ha fali aljzathoz csatlakoztatja 2 Váltóáramú tápegység Számítógéphez való csatlakoztatás esetén 3 1 U3

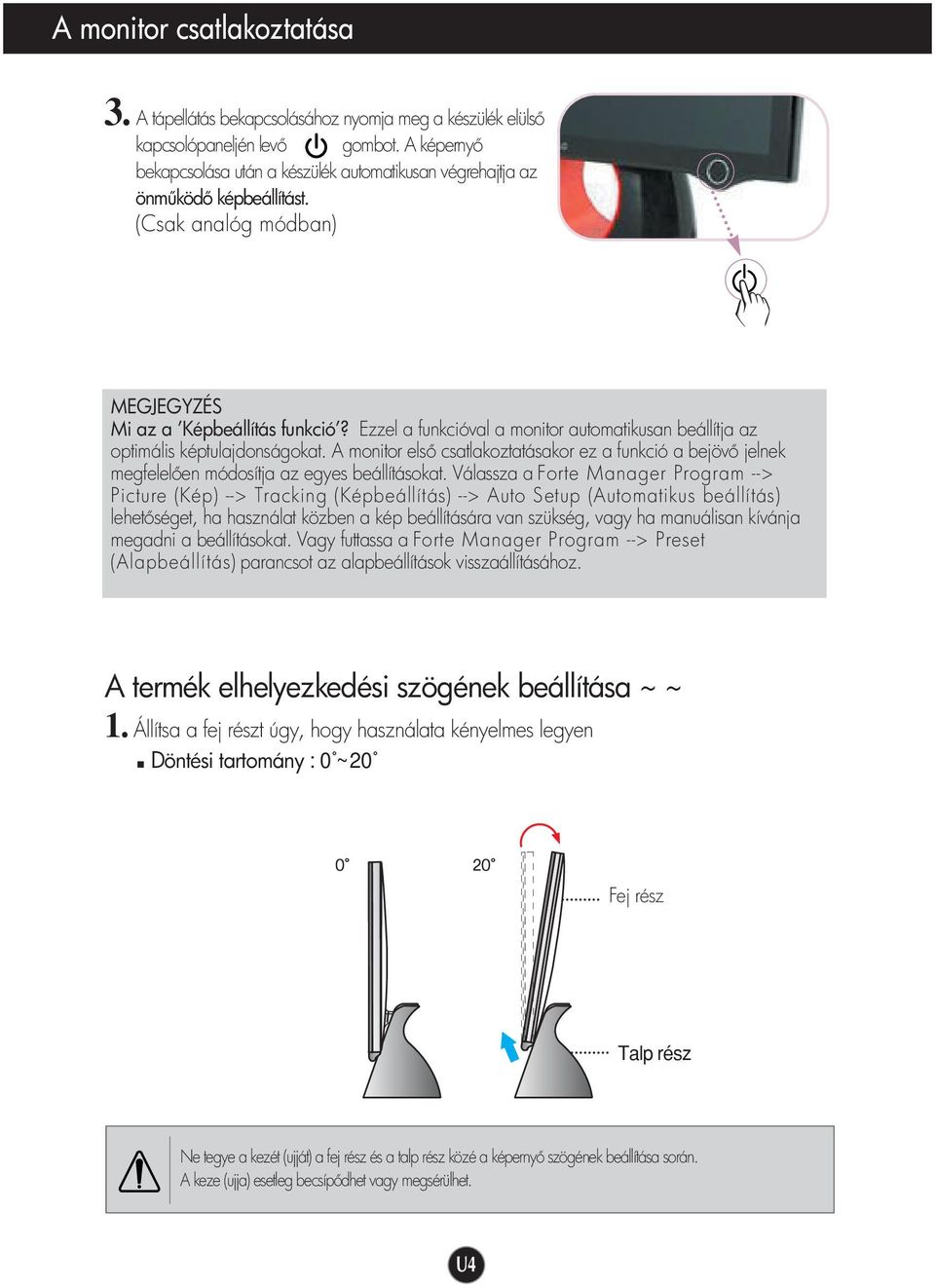

5 A monitor csatlakoztatása 3. A tápellátás bekapcsolásához nyomja meg a készülék elüls kapcsolópaneljén lev gombot. A képerny bekapcsolása után a készülék automatikusan végrehajtja az önm köd képbeállítást. (Csak analóg módban) Mi az a Képbeállítás funkció? Ezzel a funkcióval a monitor automatikusan beállítja az optimális képtulajdonságokat. A monitor els csatlakoztatásakor ez a funkció a bejöv jelnek megfelel en módosítja az egyes beállításokat. Válassza a Forte Manager Program --> Picture (Kép) --> Tracking (Képbeállítás) --> Auto Setup (Automatikus beállítás) lehet séget, ha használat közben a kép beállítására van szükség, vagy ha manuálisan kívánja megadni a beállításokat. Vagy futtassa a Forte Manager Program --> Preset (Alapbeállítás) parancsot az alapbeállítások visszaállításához. A termék elhelyezkedési szögének beállítása ~ ~ 1. Állítsa a fej részt úgy, hogy használata kényelmes legyen Döntési tartomány : 0 ~20 Fej rész Talp rész Ne tegye a kezét (ujját) a fej rész és a talp rész közé a képerny szögének beállítása során. A keze (ujja) esetleg becsíp dhet vagy megsérülhet. U4

6 A Forte Manager programot mindenképpen telepítse. A készülékhez egy olyan program (Forte Manager CD) tartozik, amelynek segítségével a felhasználó a megfelel gombok használata nélkül, az egérrel vagy a billenty zettel kényelmesen módosíthatja a képerny különböz beállításait, ideértve a Brightness (Fényer ), a Tracking (Képbeállítás) és a Resolution (Felbontás) funkciót. A Forte Manager szoftverhez a Microsoft Internet Explorer 6.0-s vagy újabb verziója szükséges. A Forte Manager program telepítése 1) A Forte Manager program telepítése el tt zárjon be minden egyéb alkalmazást. 2) A Forte Manager CD-ROM behelyezését követ en automatikusan megjelenik a telepítési képerny. 3) Megjelenik a Forte Manager telepít varázslójának képerny je. 4) Az [Installation Language] (Telepítés nyelve) beállításnál válassza ki a nyelvet. 5) A telepít varázsló képerny jének megjelenésekor kattintson a Next (Tovább) gombra. 6) Az I agree to the license contract clauses. (Elfogadom a licencszerz dés feltételeit) kiválasztását követ en kattintson a Next (Tovább) gombra 7) A telepítend funkciók kiválasztása után kattintson a Next (Tovább) gombra. 8) Kattintson az Install (Telepítés) gombra. 9) Megjelenik a telepítés állapotát mutató képerny. 10) Kattintson a Complete (Kész) gombra. A helyes m ködés érdekében indítsa újra a számítógépet. 11) A telepítés befejezését követ en az asztalon megjelenik a Forte Manager parancsikonja. *Ha a telepítési képerny nem jelenik meg automatikusan, akkor a [Start] gomb megnyomása után válassza a [Run] (Futtatás) parancsot. **Írja be a parancssorba a D:/SETUP.EXE parancsot, majd nyomja meg az OK gombot (a D:/ a CD-ROM meghajtó bet jele.) A monitor legjobb képmin ségének biztosítása Telepítse a készülékhez mellékelt használati útmutató CD-n található monitor-illeszt programot. * A monitor-illeszt program telepítésekor tekintse meg a monitor-illeszt program telepítési útmutatóját ( Monitor Driver Installation Guide ). U5

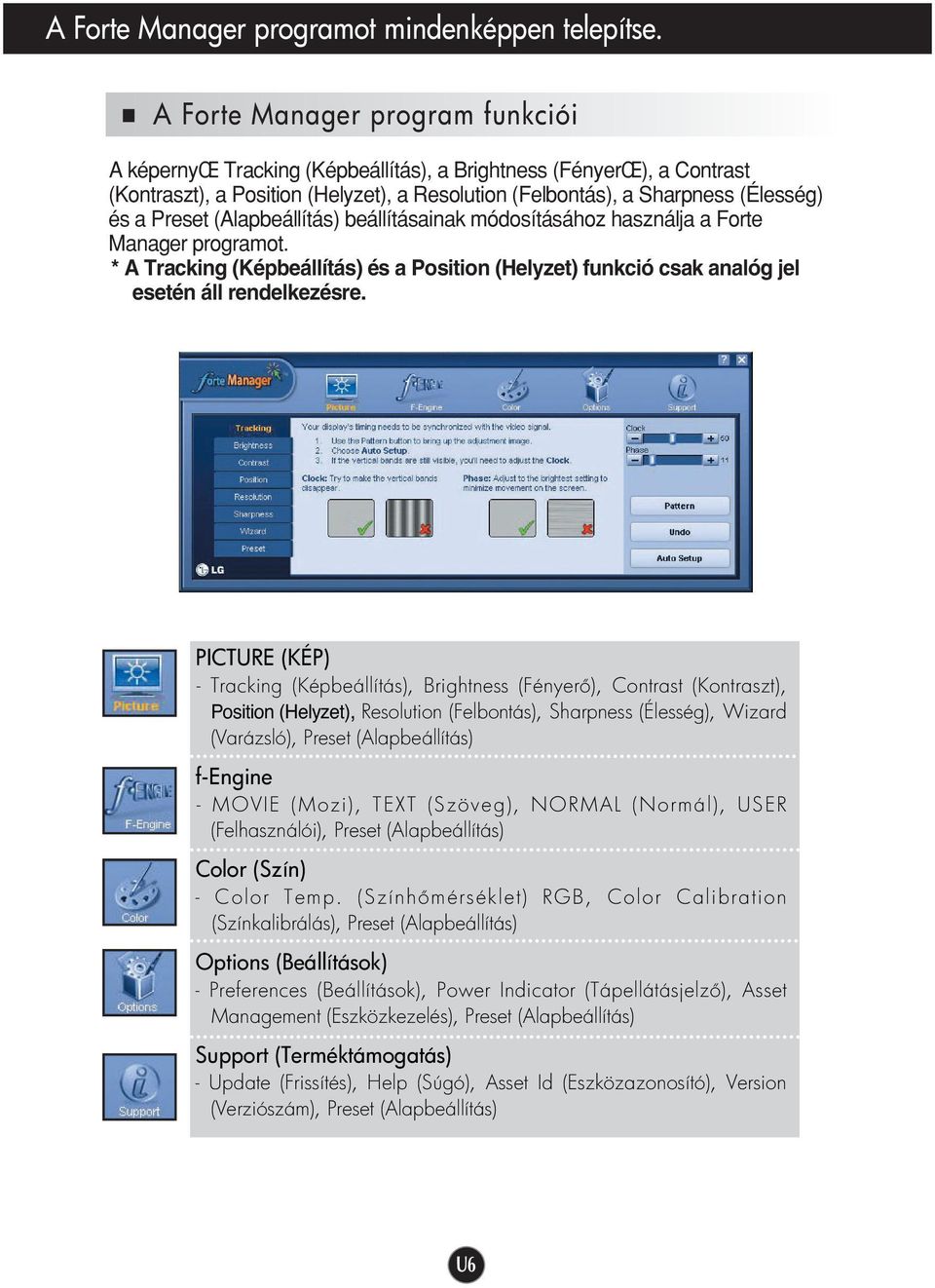

7 A Forte Manager programot mindenképpen telepítse. A Forte Manager program funkciói A képernyœ Tracking (Képbeállítás), a Brightness (FényerŒ), a Contrast (Kontraszt), a Position (Helyzet), a Resolution (Felbontás), a Sharpness (Élesség) és a Preset (Alapbeállítás) beállításainak módosításához használja a Forte Manager programot. * A Tracking (Képbeállítás) és a Position (Helyzet) funkció csak analóg jel esetén áll rendelkezésre. PICTURE (KÉP) - Tracking (Képbeállítás), Brightness (Fényer ), Contrast (Kontraszt), Position (Helyzet), Resolution (Felbontás), Sharpness (Élesség), Wizard (Varázsló), Preset (Alapbeállítás) f-engine - MOVIE (Mozi), TEXT (Szöveg), NORMAL (Normál), USER (Felhasználói), Preset (Alapbeállítás) Color (Szín) - Color Temp. (Szính mérséklet) RGB, Color Calibration (Színkalibrálás), Preset (Alapbeállítás) Options (Beállítások) - Preferences (Beállítások), Power Indicator (Tápellátásjelz ), Asset Management (Eszközkezelés), Preset (Alapbeállítás) Support (Terméktámogatás) - Update (Frissítés), Help (Súgó), Asset Id (Eszközazonosító), Version (Verziószám), Preset (Alapbeállítás) U6

8 Az el oldali kezel panel funkciói L1900E Vezérlés az el oldali kezel panelr l Hátlap Vezérl gomb Funkció Bekapcsológomb A készülék a gomb megérintésével bekapcsolható, majd újbóli megérintésével kikapcsolható. * A Tápellátás gomb megnyomása után ellen rizze a tápellátásjelz állapotát. Tápfeszültség indikátor A tápellátásjelz a készülék bekapcsolt állapotában kék vagy piros szín, energiatakarékos (alvó) üzemmódban pedig automatikusan villog. A tápellátásjelz manuális be- és kikapcsolása ~ ~ Válassza a Forte Manager Program -> Power Indicator (Tápellátásjelz ) -> On/Off (Be/KI) lehet séget a tápellátásjelz manuális be- és kikapcsolásához. U7

9 Az el oldali kezel panel funkciói L1900J Vezérlés az el oldali kezel panelr l L1900R Vezérl gomb Funkció Bekapcsológomb Tápfeszültség indikátor A készülék a gomb megérintésével bekapcsolható, majd újbóli megérintésével kikapcsolható. A tápellátásjelz a készülék bekapcsolt állapotában kék vagy piros szín, energiatakarékos (alvó) üzemmódban pedig automatikusan sötétr l világosra vált. [L1900J] A kép alatt található gomb a tápellátásjelz fényerejének módosítására szolgál. * A gomb finom megérintésével a fényer négy fokozatban szabályozható. [L1900R] A kép alatt található gomb a tápellátásjelz ki- és bekapcsolására szolgál. * A tápellátásjelz ki- vagy bekapcsolásához finoman érintse meg a gombot az ujjával. A képerny tartalom teljes megjelenítése el tt a Tápellátás gomb nem m ködik. U8

10 DDC/CI funkció/kikapcsolt funkciói A DDC/CI (Display Data Channel Command Interface Megjelenítési adatcsatorna vezérl felülete) a számítógép és a monitor közötti kommunikációnál alkalmazott protokoll. A DDC/CI protokoll teszi lehet vé, hogy az egyes beállításokat a monitor képerny jén megjelen menü helyett a számítógépen módosítsa. A monitor beállításait a DDC/CI funkció bekapcsolt állapotában lehet módosítani, mert ekkor kommunikációs kapcsolat áll fenn a számítógép és a monitor között. A DDC/CI funkció kikapcsolásakor a számítógép és a monitor közötti kommunikáció megsz nik, így a monitor beállításait nem lehet a számítógép segítségével módosítani. A Forte Manager programot kizárólag a DDC/CI funkció bekapcsolt állapotában használja, mert a DDC/CI kikapcsolt állapotában a program nem m ködik megfelel en. DDC/CI funkció/kikapcsolt funkciói A Tápellátás gomb megérintésekor a képerny bekapcsol, a Tápellátás gomb több másodperces megérintése pedig a DDC/CI funkció be- és kikapcsolására szolgál. * A kezdeti beállítás szerint a DDC/CI funkció bekapcsolt állapotban van. A DDC/CI funkció azonban csak egyszer m ködtethet a képerny bekapcsolt állapotában, és nem m ködik, ha a képerny t a Tápellátás gomb megérintésével kikapcsolja. U9

11 Hibaelhárítás A szervizzel való kapcsolatfelvétel el tt ellen rizze a következ ket. No Nincs image kép appears Csatlakoztatva van a monitor tápkábele? Villog a tápellátásjelz, vagy a sötét - világos mód ismétl dik Ellen rizze, hogy a tápkábel megfelel en van-e csatlakoztatva a fali aljzathoz. Ha a monitor energiatakarékos üzemmódban van, a normál üzemmódba váltáshoz mozgassa meg az egeret, vagy nyomja meg bármelyik billenty t. Próbálja meg bekapcsolni a számítógépet. Látja az OUT OF RANGE üzenetet a képerny n? Látja a CHECK SIGNAL CABLE üzenetet a képerny n? Ez az üzenet akkor jelenik meg, ha a számítógépb l (videokártyából) érkez jel függ leges vagy vízszintes frekvenciája kívül esik a monitor tartományán. Olvassa el e kézikönyv Specifikációk cím részét, és állítsa be megfelel en a monitort. Ez az üzenek akkor jelenik meg, ha a jelkábel nincs csatlakoztatva a számítógép és a monitor között. Ellen rizze a jelkábelt, majd próbálja újra. U10

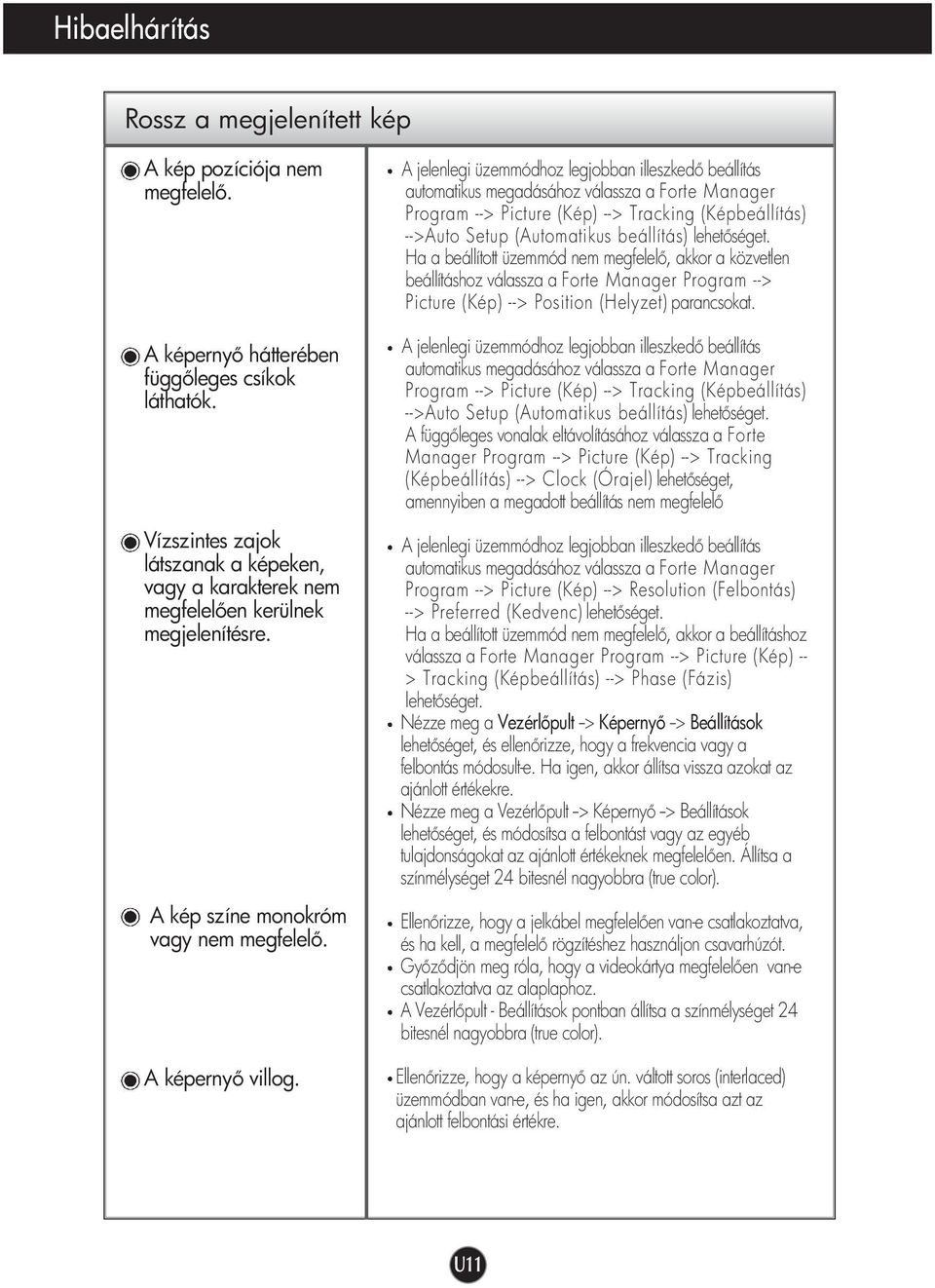

12 Hibaelhárítás Rossz a megjelenített kép A kép pozíciója nem megfelel. A képerny hátterében függ leges csíkok láthatók. Vízszintes zajok látszanak a képeken, vagy a karakterek nem megfelel en kerülnek megjelenítésre. A kép színe monokróm vagy nem megfelel. A képerny villog. A jelenlegi üzemmódhoz legjobban illeszked beállítás automatikus megadásához válassza a Forte Manager Program --> Picture (Kép) --> Tracking (Képbeállítás) -->Auto Setup (Automatikus beállítás) lehet séget. Ha a beállított üzemmód nem megfelel, akkor a közvetlen beállításhoz válassza a Forte Manager Program --> Picture (Kép) --> Position (Helyzet) parancsokat. A jelenlegi üzemmódhoz legjobban illeszked beállítás automatikus megadásához válassza a Forte Manager Program --> Picture (Kép) --> Tracking (Képbeállítás) -->Auto Setup (Automatikus beállítás) lehet séget. A függ leges vonalak eltávolításához válassza a Forte Manager Program --> Picture (Kép) --> Tracking (Képbeállítás) --> Clock (Órajel) lehet séget, amennyiben a megadott beállítás nem megfelel A jelenlegi üzemmódhoz legjobban illeszked beállítás automatikus megadásához válassza a Forte Manager Program --> Picture (Kép) --> Resolution (Felbontás) --> Preferred (Kedvenc) lehet séget. Ha a beállított üzemmód nem megfelel, akkor a beállításhoz válassza a Forte Manager Program --> Picture (Kép) -- > Tracking (Képbeállítás) --> Phase (Fázis) lehet séget. Nézze meg a Vezérl pult --> Képerny --> Beállítások lehet séget, és ellen rizze, hogy a frekvencia vagy a felbontás módosult-e. Ha igen, akkor állítsa vissza azokat az ajánlott értékekre. Nézze meg a Vezérl pult --> Képerny --> Beállítások lehet séget, és módosítsa a felbontást vagy az egyéb tulajdonságokat az ajánlott értékeknek megfelel en. Állítsa a színmélységet 24 bitesnél nagyobbra (true color). Ellen rizze, hogy a jelkábel megfelel en van-e csatlakoztatva, és ha kell, a megfelel rögzítéshez használjon csavarhúzót. Gy z djön meg róla, hogy a videokártya megfelel en van-e csatlakoztatva az alaplaphoz. A Vezérl pult - Beállítások pontban állítsa a színmélységet 24 bitesnél nagyobbra (true color). Ellen rizze, hogy a képerny az ún. váltott soros (interlaced) üzemmódban van-e, és ha igen, akkor módosítsa azt az ajánlott felbontási értékre. U11

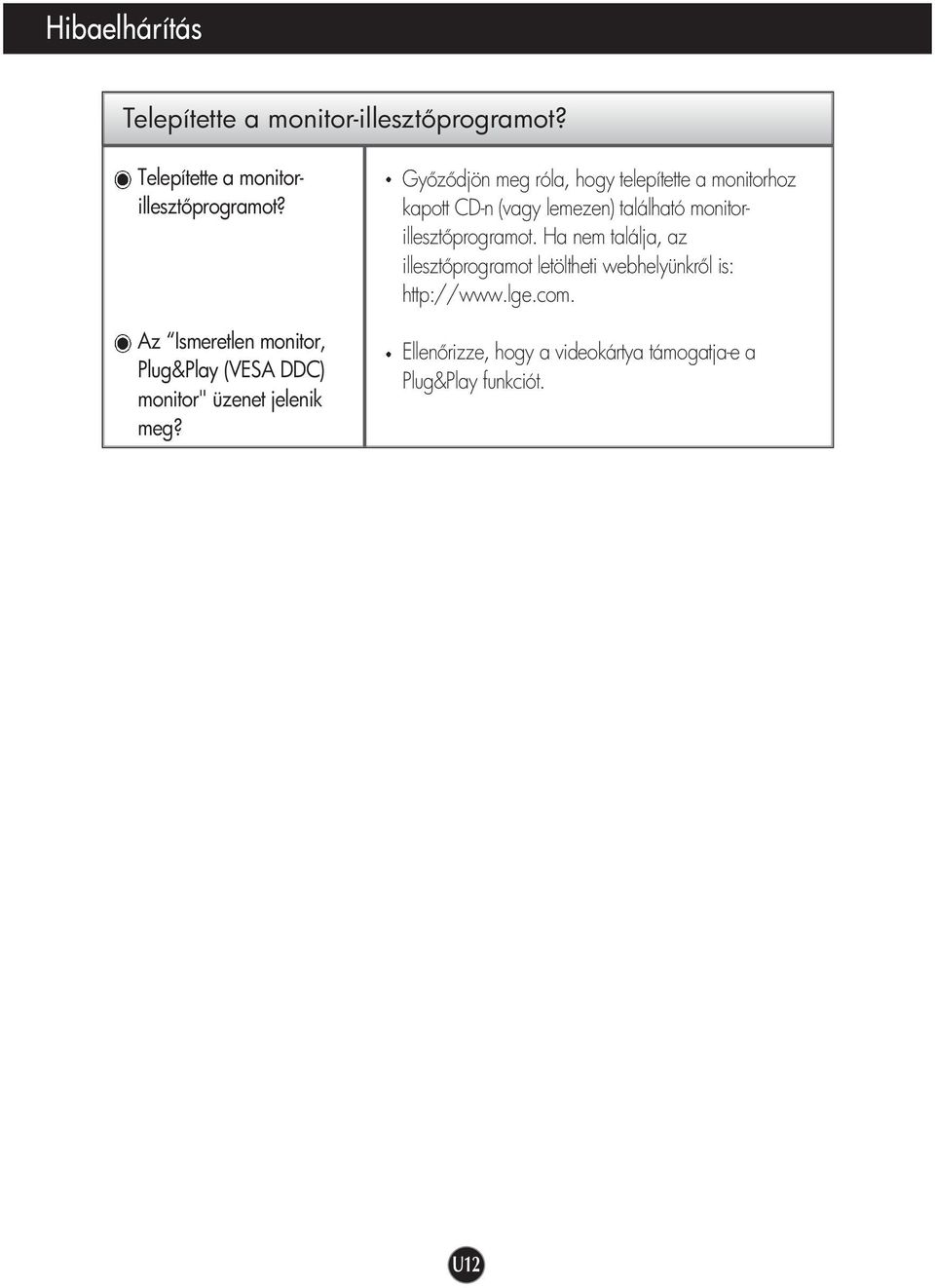

13 Hibaelhárítás Telepítette a monitor-illeszt programot? Telepítette a monitorilleszt programot? Az Ismeretlen monitor, Plug&Play (VESA DDC) monitor" üzenet jelenik meg? Gy z djön meg róla, hogy telepítette a monitorhoz kapott CD-n (vagy lemezen) található monitorilleszt programot. Ha nem találja, az illeszt programot letöltheti webhelyünkr l is: Ellen rizze, hogy a videokártya támogatja-e a Plug&Play funkciót. U12

14 M szaki adatok Képerny Szinkronizálási bemenet Videobemenet Felbontás Plug&Play Áramfelvétel Méretek és tömeg (dönt állvánnyal) D lési tartomány Áramforrás Váltóáramú/egyenáramú tápegység Környezeti feltételek Dönt állvány Jelkábel Tápkábel 19 hüvelykes (48,19 cm-es) lapos, aktív mátrixos TFT LCD Fényvisszaverést csökkent bevonat 19 hüvelykes látómez 0,294 mm-es képponttávolság Vízszintes frekv khz (Analóg) khz (Digitális) Függ leges frekv Hz (automatikus) Bemeneti mód Külön TTL, pozitív/negatív SOG (Sync on Green zöldszinkronizálás) digitális Jelbemenet DVI - Analóg jel csatlakozó DVI - Digitális jel csatlakozó Bemeneti mód Analóg RGB (0,7 Vp-p/75 Ohm), digitális Maximális DVI Digitális jel : VESA 1280 x 1024, 60 Hz-es frekvencián DVI Analóg jel : VESA 1280 x 1024, 75Hz-es frekvencián Ajánlott VESA 1280 x Hz-en DDC 2B Bekapcsolt mód : 39 W Alvó üzemmód 2 W Kikapcsolt üzemmód 1 W Szélesség Magasság Mélység Nettó tömeg 41,65 cm/16,39 hüvelyk 42,89 cm/16,88 hüvelyk [L1900E] 43,20 cm/17,00 hüvelyk [L1900R], [L1900J] 14,45 cm/5,68 hüvelyk [L1900E] 14,84 cm/5,84 hüvelyk [L1900R] 11,34 cm/4,65 hüvelyk [L1900J] 5,8 kg (12,79 font) [L1900E] 6,8 kg (14,99 font) [L1900R] 5,54 kg (12,21 font) [L1900J] D lés 0 ~20 12V 3A DVE. DSA-0421S LienChang, LCAP07F M ködési feltételek H mérséklet 10 C - 35 C Páratartalom 10% - 80% (nem kicsapódó) Tárolási feltételek H mérséklet -20 C - 60 C Páratartalom 5% - 90% (nem kicsapódó) Csatlakoztatott ( O ), leszedhet ( ) Csatlakoztatott ( ), leszedhet ( O ) Fali aljzathoz vagy számítógép-tápegységhez A jelen dokumentumban szerepl információk el zetes bejelentés nélkül módosulhatnak. U13

15 Specifikációk El re beállított módok (felbontás) Képerny módok (felbontás) Vízszintes frekv. (khz) Függ leges frekv. (Hz) *12 **13 VGA VGA VGA VESA VESA VESA MAC VESA VESA MAC VESA VESA VESA 640 x x x x x x x x x x x x x ,469 31,468 31,469 37,500 37,879 46,875 49,725 48,363 60,023 68,681 61,805 63,981 79, * Ajánlott Mode ** Csak analóg módban El oldali lámpa [L1900E] MODE Bekapcsolt mód Alvó üzemmód Kikapcsolt üzemmód LED Color kék vagy piros Automatic blinking Kikapcsolt [L1900J, L1900R] MODE Bekapcsolt mód Alvó üzemmód Kikapcsolt üzemmód LED Color kék vagy piros Sötét világos üzemmód ismétl dése Kikapcsolt U14
