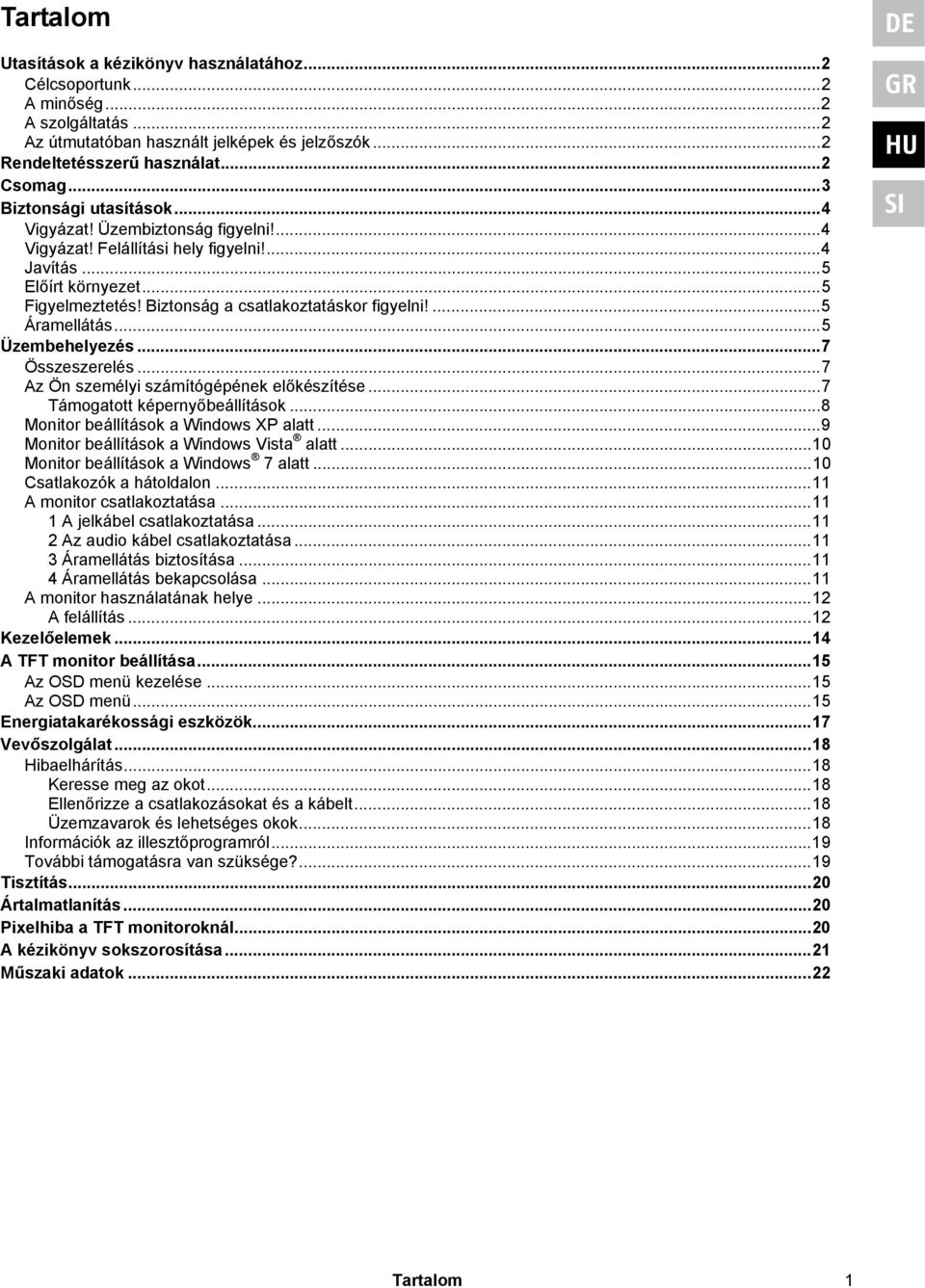

1 Tartalom Utasítások a kézikönyv használatához... 2 Célcsoportunk... 2 A minőség... 2 A szolgáltatás... 2 Az útmutatóban használt jelképek és jelzőszók... 2 Rendeltetésszerű használat... 2 Csomag... 3 Biztonsági utasítások... 4 Vigyázat! Üzembiztonság figyelni!... 4 Vigyázat! Felállítási hely figyelni!... 4 Javítás... 5 Előírt környezet... 5 Figyelmeztetés! Biztonság a csatlakoztatáskor figyelni!... 5 Áramellátás... 5 Üzembehelyezés... 7 Összeszerelés... 7 Az Ön személyi számítógépének előkészítése... 7 Támogatott képernyőbeállítások... 8 Monitor beállítások a Windows XP alatt... 9 Monitor beállítások a Windows Vista alatt Monitor beállítások a Windows 7 alatt Csatlakozók a hátoldalon A monitor csatlakoztatása A jelkábel csatlakoztatása Az audio kábel csatlakoztatása Áramellátás biztosítása Áramellátás bekapcsolása A monitor használatának helye A felállítás Kezelőelemek A TFT monitor beállítása Az OSD menü kezelése Az OSD menü Energiatakarékossági eszközök Vevőszolgálat Hibaelhárítás Keresse meg az okot Ellenőrizze a csatlakozásokat és a kábelt Üzemzavarok és lehetséges okok Információk az illesztőprogramról További támogatásra van szüksége? Tisztítás Ártalmatlanítás Pixelhiba a TFT monitoroknál A kézikönyv sokszorosítása Műszaki adatok DE GR Tartalom 1

2 Utasítások a kézikönyv használatához Feltétlenül olvassa el figyelmesen ezt a kézikönyvet és tartsa be az ebben található összes utasítást. Így biztosíthatja a TFT monitor megbízható működését és ennek hosszú élettartamát. A kézikönyvet tartsa mindig kézügyben, a TFT monitor közelében. Jól őrizze meg ezt a kézikönyvet, hogy a TFT monitor eladásakor továbbadhassa az új tulajdonosnak. A kézikönyvet részekre osztottuk, annak érdekében, hogy a tartalomjegyzék segítségével Ön bármikor megtalálhassa a szükséges információkat. A kézikönyv célja, hogy a TFT monitor használatával kapcsolatos információkat biztosítsuk egy, az Ön számára érthető nyelven. Célcsoportunk Ez a kézikönyv úgy a kezdő, mint a haladó felhasználók részére íródott. A minőség A komponensek kiválasztásánál figyelmet szenteltünk a kifogástalan működésre, az egyszerű kezelésre, a biztonságra és a megbízhatóságra. Kiegyensúlyozott elképzelésünk lehetővé teszi, hogy Önnek egy modern TFT monitort kínáljunk, mely örömet szerez munkája és szabadideje során. Köszönjük bizalmát termékeink iránt, és örülünk, hogy új ügyfélként köszönthetjük. A szolgáltatás Egyénre szabott ügyfélszolgálatunkkal támogatjuk Önt mindennapi munkájában. Örülünk, hogy az Ön segítségére lehetünk, tehát vegye fel velünk a kapcsolatot. A kézikönyvben az ügyfélszolgálatnak egy különálló fejezetet szenteltünk a 18. oldaltól. Az útmutatóban használt jelképek és jelzőszók Életveszély! Vegye komolyan a felhívást, nehogy áramütést szenvedjen. Életveszély áll fenn! Figyelmeztetés! Vegye komolyan a felhívást, nehogy egészségkárosodást és sérüléseket szenvedjen. Vigyázat! Vegye komolyan a felhívást, nehogy károk keletkezzenek a javakban és a készülékben. Fontos! A készülék használatával kapcsolatos részletesebb tudnivaló Rendeltetésszerű használat Ez a készülék kizárólag száraz beltéri helyiségekben használható. Ez a készülék kizárólag személyes használatra alkalmas. A készülék nem alkalmas nehézipari vállalatoknál történő használatra. A készülék megrongálódhat, amennyiben extrém környezeti feltételek mellett használják. 2 Magyar

3 Csomag Kérjük, ellenőrizze a csomag tartalmát, és a vásárlást követően 14 napon belül értesítsen minket, amennyiben a szállított csomag hiányos. A csomag a következőket kell tartalmazza: TFT monitor Hálózati csatlakozókábel 15 csatlakozólábas D-Sub adatkábel Audio kábel Monitorláb Garancialevél Felhasználói kézikönyv DE GR Csomag 3

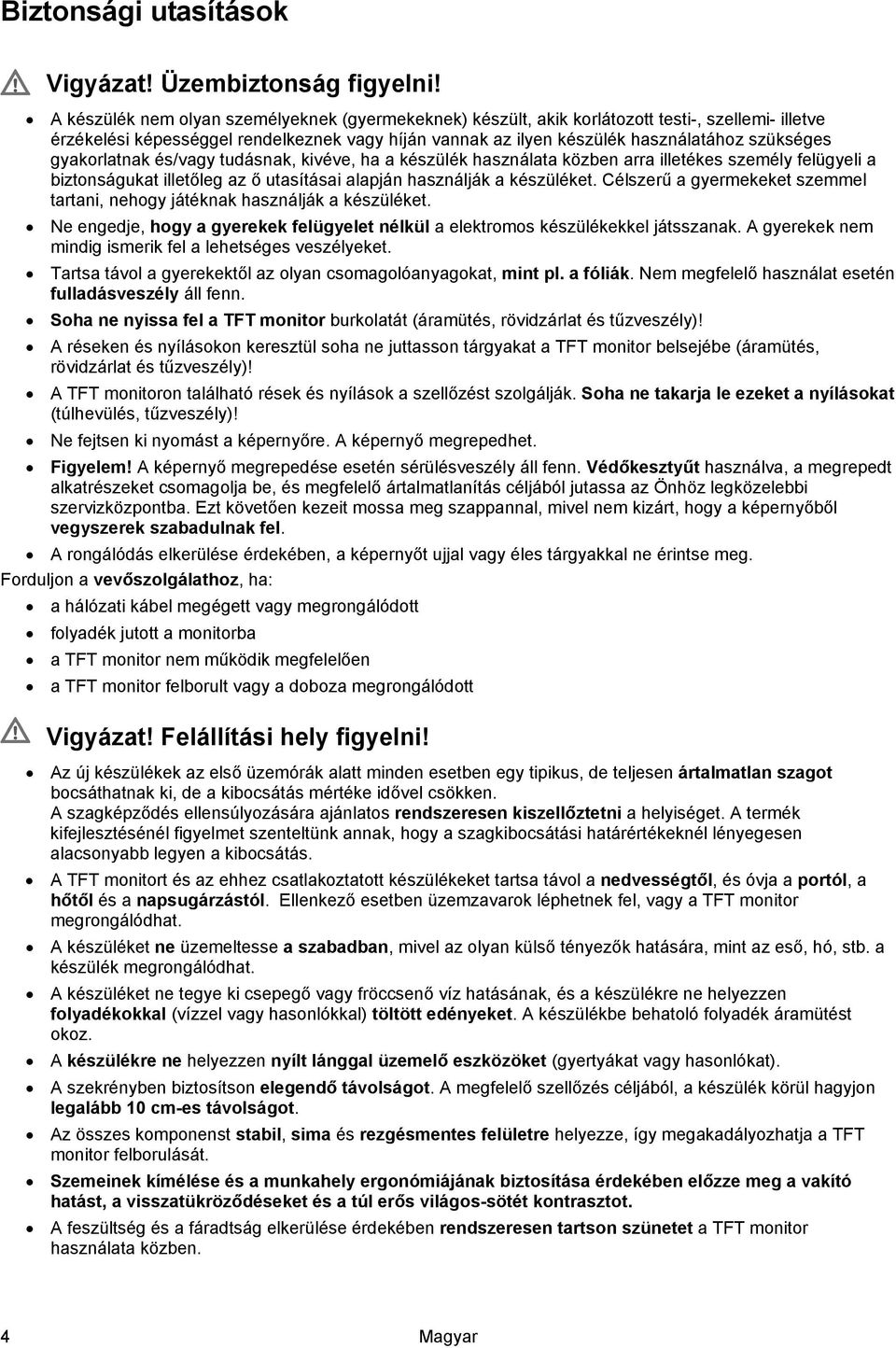

4 Biztonsági utasítások Vigyázat! Üzembiztonság figyelni! A készülék nem olyan személyeknek (gyermekeknek) készült, akik korlátozott testi-, szellemi- illetve érzékelési képességgel rendelkeznek vagy híján vannak az ilyen készülék használatához szükséges gyakorlatnak és/vagy tudásnak, kivéve, ha a készülék használata közben arra illetékes személy felügyeli a biztonságukat illetőleg az ő utasításai alapján használják a készüléket. Célszerű a gyermekeket szemmel tartani, nehogy játéknak használják a készüléket. Ne engedje, hogy a gyerekek felügyelet nélkül a elektromos készülékekkel játsszanak. A gyerekek nem mindig ismerik fel a lehetséges veszélyeket. Tartsa távol a gyerekektől az olyan csomagolóanyagokat, mint pl. a fóliák. Nem megfelelő használat esetén fulladásveszély áll fenn. Soha ne nyissa fel a TFT monitor burkolatát (áramütés, rövidzárlat és tűzveszély)! A réseken és nyílásokon keresztül soha ne juttasson tárgyakat a TFT monitor belsejébe (áramütés, rövidzárlat és tűzveszély)! A TFT monitoron található rések és nyílások a szellőzést szolgálják. Soha ne takarja le ezeket a nyílásokat (túlhevülés, tűzveszély)! Ne fejtsen ki nyomást a képernyőre. A képernyő megrepedhet. Figyelem! A képernyő megrepedése esetén sérülésveszély áll fenn. Védőkesztyűt használva, a megrepedt alkatrészeket csomagolja be, és megfelelő ártalmatlanítás céljából jutassa az Önhöz legközelebbi szervizközpontba. Ezt követően kezeit mossa meg szappannal, mivel nem kizárt, hogy a képernyőből vegyszerek szabadulnak fel. A rongálódás elkerülése érdekében, a képernyőt ujjal vagy éles tárgyakkal ne érintse meg. Forduljon a vevőszolgálathoz, ha: a hálózati kábel megégett vagy megrongálódott folyadék jutott a monitorba a TFT monitor nem működik megfelelően a TFT monitor felborult vagy a doboza megrongálódott Vigyázat! Felállítási hely figyelni! Az új készülékek az első üzemórák alatt minden esetben egy tipikus, de teljesen ártalmatlan szagot bocsáthatnak ki, de a kibocsátás mértéke idővel csökken. A szagképződés ellensúlyozására ajánlatos rendszeresen kiszellőztetni a helyiséget. A termék kifejlesztésénél figyelmet szenteltünk annak, hogy a szagkibocsátási határértékeknél lényegesen alacsonyabb legyen a kibocsátás. A TFT monitort és az ehhez csatlakoztatott készülékeket tartsa távol a nedvességtől, és óvja a portól, a hőtől és a napsugárzástól. Ellenkező esetben üzemzavarok léphetnek fel, vagy a TFT monitor megrongálódhat. A készüléket ne üzemeltesse a szabadban, mivel az olyan külső tényezők hatására, mint az eső, hó, stb. a készülék megrongálódhat. A készüléket ne tegye ki csepegő vagy fröccsenő víz hatásának, és a készülékre ne helyezzen folyadékokkal (vízzel vagy hasonlókkal) töltött edényeket. A készülékbe behatoló folyadék áramütést okoz. A készülékre ne helyezzen nyílt lánggal üzemelő eszközöket (gyertyákat vagy hasonlókat). A szekrényben biztosítson elegendő távolságot. A megfelelő szellőzés céljából, a készülék körül hagyjon legalább 10 cm-es távolságot. Az összes komponenst stabil, sima és rezgésmentes felületre helyezze, így megakadályozhatja a TFT monitor felborulását. Szemeinek kímélése és a munkahely ergonómiájának biztosítása érdekében előzze meg a vakító hatást, a visszatükröződéseket és a túl erős világos-sötét kontrasztot. A feszültség és a fáradtság elkerülése érdekében rendszeresen tartson szünetet a TFT monitor használata közben. 4 Magyar

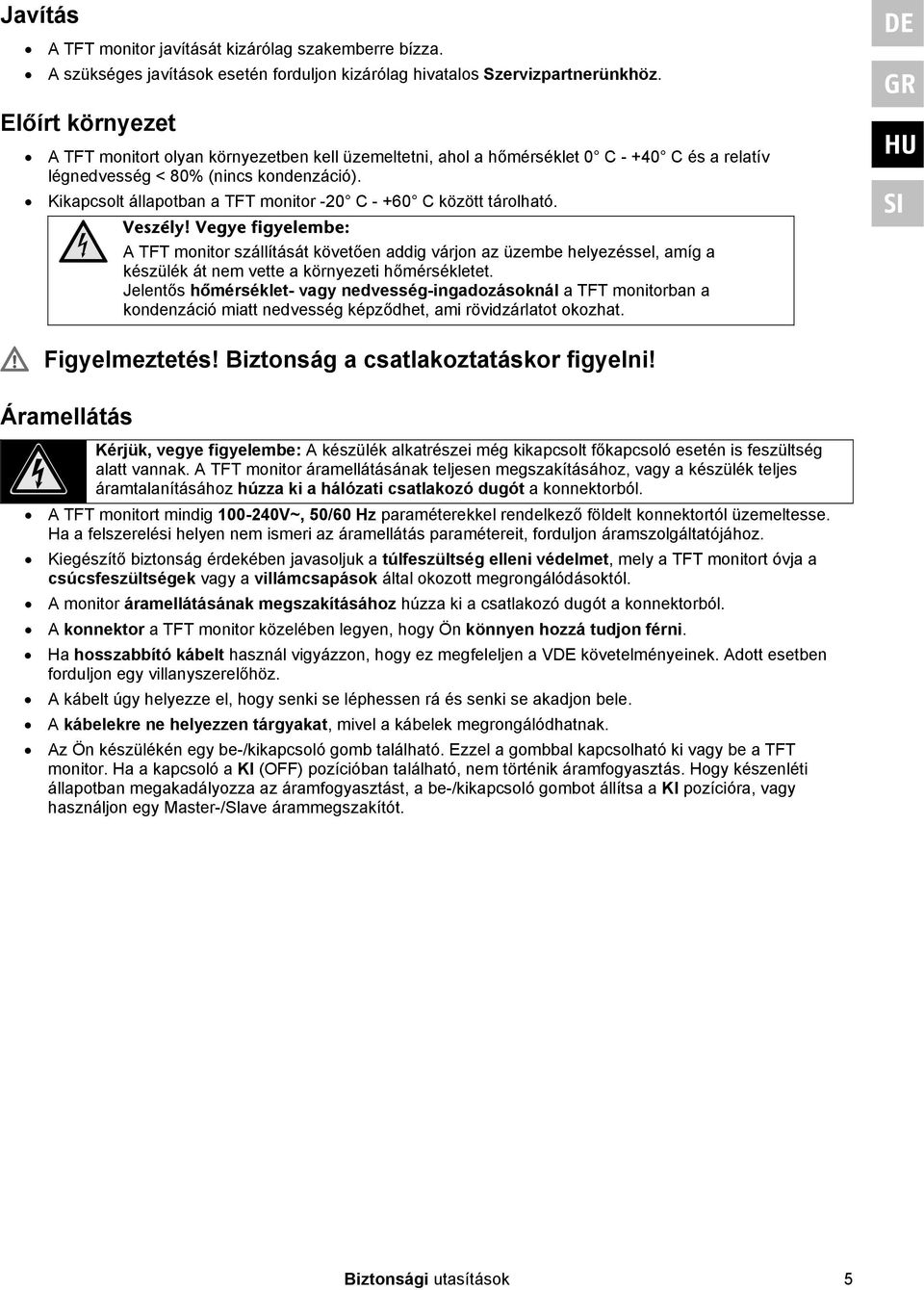

5 Javítás A TFT monitor javítását kizárólag szakemberre bízza. A szükséges javítások esetén forduljon kizárólag hivatalos Szervizpartnerünkhöz. Előírt környezet A TFT monitort olyan környezetben kell üzemeltetni, ahol a hőmérséklet 0 C C és a relatív légnedvesség < 80% (nincs kondenzáció). Kikapcsolt állapotban a TFT monitor -20 C C között tárolható. Veszély! Vegye figyelembe: A TFT monitor szállítását követően addig várjon az üzembe helyezéssel, amíg a készülék át nem vette a környezeti hőmérsékletet. Jelentős hőmérséklet- vagy nedvesség-ingadozásoknál a TFT monitorban a kondenzáció miatt nedvesség képződhet, ami rövidzárlatot okozhat. Figyelmeztetés! Biztonság a csatlakoztatáskor figyelni! DE GR Áramellátás Kérjük, vegye figyelembe: A készülék alkatrészei még kikapcsolt főkapcsoló esetén is feszültség alatt vannak. A TFT monitor áramellátásának teljesen megszakításához, vagy a készülék teljes áramtalanításához húzza ki a hálózati csatlakozó dugót a konnektorból. A TFT monitort mindig V~, 50/60 Hz paraméterekkel rendelkező földelt konnektortól üzemeltesse. Ha a felszerelési helyen nem ismeri az áramellátás paramétereit, forduljon áramszolgáltatójához. Kiegészítő biztonság érdekében javasoljuk a túlfeszültség elleni védelmet, mely a TFT monitort óvja a csúcsfeszültségek vagy a villámcsapások által okozott megrongálódásoktól. A monitor áramellátásának megszakításához húzza ki a csatlakozó dugót a konnektorból. A konnektor a TFT monitor közelében legyen, hogy Ön könnyen hozzá tudjon férni. Ha hosszabbító kábelt használ vigyázzon, hogy ez megfeleljen a VDE követelményeinek. Adott esetben forduljon egy villanyszerelőhöz. A kábelt úgy helyezze el, hogy senki se léphessen rá és senki se akadjon bele. A kábelekre ne helyezzen tárgyakat, mivel a kábelek megrongálódhatnak. Az Ön készülékén egy be-/kikapcsoló gomb található. Ezzel a gombbal kapcsolható ki vagy be a TFT monitor. Ha a kapcsoló a KI (OFF) pozícióban található, nem történik áramfogyasztás. Hogy készenléti állapotban megakadályozza az áramfogyasztást, a be-/kikapcsoló gombot állítsa a KI pozícióra, vagy használjon egy Master-/Slave árammegszakítót. Biztonsági utasítások 5

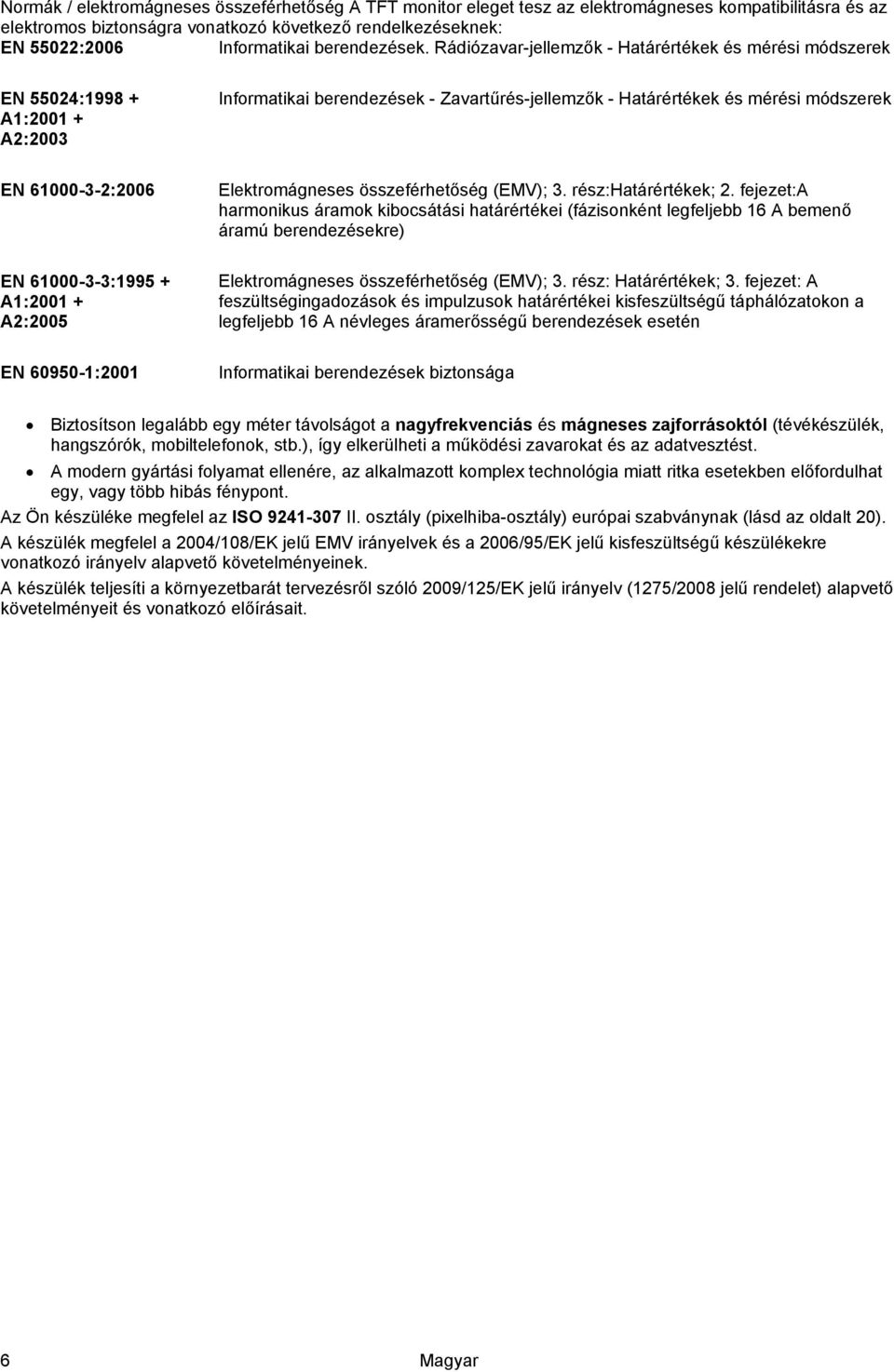

6 Normák / elektromágneses összeférhetőség A TFT monitor eleget tesz az elektromágneses kompatibilitásra és az elektromos biztonságra vonatkozó következő rendelkezéseknek: EN 55022:2006 Informatikai berendezések. Rádiózavar-jellemzők - Határértékek és mérési módszerek EN 55024: A1: A2:2003 Informatikai berendezések - Zavartűrés-jellemzők - Határértékek és mérési módszerek EN :2006 EN : A1: A2:2005 EN :2001 Elektromágneses összeférhetőség (EMV); 3. rész:határértékek; 2. fejezet:a harmonikus áramok kibocsátási határértékei (fázisonként legfeljebb 16 A bemenő áramú berendezésekre) Elektromágneses összeférhetőség (EMV); 3. rész: Határértékek; 3. fejezet: A feszültségingadozások és impulzusok határértékei kisfeszültségű táphálózatokon a legfeljebb 16 A névleges áramerősségű berendezések esetén Informatikai berendezések biztonsága Biztosítson legalább egy méter távolságot a nagyfrekvenciás és mágneses zajforrásoktól (tévékészülék, hangszórók, mobiltelefonok, stb.), így elkerülheti a működési zavarokat és az adatvesztést. A modern gyártási folyamat ellenére, az alkalmazott komplex technológia miatt ritka esetekben előfordulhat egy, vagy több hibás fénypont. Az Ön készüléke megfelel az ISO II. osztály (pixelhiba-osztály) európai szabványnak (lásd az oldalt 20). A készülék megfelel a 2004/108/EK jelű EMV irányelvek és a 2006/95/EK jelű kisfeszültségű készülékekre vonatkozó irányelv alapvető követelményeinek. A készülék teljesíti a környezetbarát tervezésről szóló 2009/125/EK jelű irányelv (1275/2008 jelű rendelet) alapvető követelményeit és vonatkozó előírásait. 6 Magyar

7 Üzembehelyezés Utasítás! Összeszerelés Az üzembehelyezés előtt feltétlenül olvassa el a Biztonsági utasítások fejezetet, amely a(z) 4ff oldalon található. Rögzítse a TFT monitor lábát, amint ezt az ábrán is szemléltetjük. Ezt a lépést a monitor csatlakoztatása előtt végezze el. DE GR A monitorláb szerelése (hasonló ábra) Az Ön személyi számítógépének előkészítése Ha Ön eddig katódsugárcsöves monitort használt a számítógépével, esetleg néhány előkészítő lépést is meg kell tennie. Erre akkor van szükség, ha az eddig használt monitorát olyan beállításokkal üzemeltette, amelyeket az új TFT monitora nem támogat. A képernyő akár 1600 x 900 képpontot is meg tud jeleníteni. Ez a felbontás a tényleges felbontásnak felel meg. A TFT monitorok a tényleges felbontással érik el a legjobb képminőséget. Amennyiben Ön eltérő beállításokkal bíró megjelenítésre áll át, a kép esetleg nem a képernyő teljes felületén fog látszódni. Aa betűkészletek esetén pedig az egyes betűk torzítva jelenhetnek meg. Mielőtt csatlakoztatná az új monitorát, a régi monitor használatával állítson be olyan felbontást és képváltó frekvenciát a PC-jén, amelyeket mindkét monitor támogat. Utána kapcsolja ki a PC-jét és csatlakoztassa az új monitorát. A PC újraindítása után hozzáigazíthatja a képernyő beállításokat az MD készülékhez. Üzembehelyezés 7

8 Támogatott képernyőbeállítások Ez a TFT monitor a következő üzemmódokat támogatja. Felbontás Vízszintes frekvencia Függőleges frekvencia 720 x ,47 khz 70 Hz 640 x ,47 khz 60 Hz 640 x ,47 khz 67 Hz 640 x ,5 khz 75 Hz 800 x ,7 khz 56 Hz 800 x ,8 khz 60 Hz 800 x ,0 khz 72 Hz 800 x ,87 khz 75 Hz 832 x ,67 khz 75 Hz 848 x ,00 khz 60 Hz 1024 x ,36 khz 60 Hz 1024 x ,48 khz 70 Hz 1024 x ,0 khz 75 Hz 1152 x ,0 khz 75 Hz 1280 x ,98 khz 60 Hz 1280 x ,0 khz 75 Hz 1280 x ,0 khz 60 Hz 1280 x ,60 khz 60 Hz 1280 x ,0 khz 60 Hz 1280 x ,40 khz 75 Hz 1440 x ,0 khz 60 Hz 1440 x ,0 khz 75 Hz 1600x 900* 75,0 khz 60 Hz *javasolt felbontás (fizikai) 8 Magyar

9 Monitor beállítások a Windows XP alatt A Windows XP használatakor a "Kijelző tulajdonságai" elnevezésű Windows programban lehet beállítani a képernyőt. A programot a következőképpen lehet elindítani jobb egérkattintás a Windows munkafelületére (Desk-top) és bal egérkattintás a Tulajdonságokra. vagy A Vezérlőpultban indítsa el a Kijelző programot DE GR (Ábra: Kijelző tulajdonságai) A felbontást Ön a Monitor felbontása alatt állíthatja be.. A Színminőség () alatt Ön beállíthatja a színmélységet (a megjelenített színek száma). Az Ön TFT monitorja maximálisan 16 millió színt támogat, ami 2 bitnek ill. Real Color -nak felel meg. A képfrissítési frekvencia a Haladó alatt állítható be. Az Ön számítógép-konfigurációjának megfelelően, megjelenik egy ablak, az Ön grafikus kártyájának tulajdonságaival. A Grafikus kártya alatt az Összes üzemmód megjelenítése kiválasztó mezőben beállíthatja a kívánt értéket. Egy TFT monitornál az optimális érték 60 Hz. A legmagasabb beállítható érték 75 Hz. Figyelem! (Ábra: Kijelző tulajdonságainak adatai) Ha az Ön beállítása nem felel meg a kijelző által támogatott értékeknek, semmilyen körülmények közt nem jön létre kép. Ebben az esetben csatlakoztassa újra monitorját, és az előbb említett opcióknak megfelelően a Kijelző tulajdonságai alatt állítsa be a megfelelő értékeket. Üzembehelyezés 9

10 Monitor beállítások a Windows Vista alatt A Windows Vista használatakor a "Megjelenés és hangok testreszabása" elnevezésű Windows programban lehet beállítani a képernyőt. A program a következő módon indítható el: A jobb egérgombbal kattintson a Windows munkafelületére (Asztalra) és a bal egérgombbal a "Testreszabás " pontra. vagy A bal egérgombbal kattintson rá kétszer a Start Vezérlőpult Megjelenés és hangok testreszabása pontra. (Megjelenés és hangok testreszabása) Nyissa meg a Képernyő-beállítások menüt és igazítsa hozzá a felbontást és frekvenciát az adott helyzethez. Monitor beállítások a Windows 7 alatt A Windows 7 használatakor a " Megjelenés és személyes beállítások " elnevezésű Windows programban lehet beállítani a képernyőt. A program a következő módon indítható el: A jobb egérgombbal kattintson a Windows munkafelületére (Asztalra) és a bal egérgombbal a "Beállítás" pontra. vagy A bal egérgombbal kattintson rá kétszer a Start Vezérlőpult Megjelenés és személyes beállítások pontra. (Megjelenés és személyes beállitások) Válassza ki a Képernyő Képernyő felbontásának beállítása pontot és állítsa be a felbontást és frekvenciát. 10 Magyar

11 Csatlakozók a hátoldalon DE GR (A monitor hátoldala (hasonló ábra) 1. POWER be-/kikapcsoló 2. Áramellátás (POWER IN) 3. Sztereó hang 3,5 mm-es jack csatlakozó (AUDIO IN) 4. D-Sub mini 15 tüskés csatlakozó (VGA) A monitor csatlakoztatása Győződjön meg róla, hogy a TFT monitor még nincs csatlakoztatva az elektromos hálózathoz (a csatlakozó dugó még nincs bedugva a konnektorba) és a TFT monitor, valamint a számítógép nincs bekapcsolva. Szükség esetén számítógépét készítse elő a TFT monitorhoz, így elvégezheti a TFT monitor megfelelő működéséhez szükséges beállításokat. 1 A jelkábel csatlakoztatása A jelkábelt csatlakoztassa a számítógépen és a TFT monitoron található megfelelő VGA csatlakozókhoz. 2 Az audio kábel csatlakoztatása Az audio kábelt dugja be a számítógépen és a TFT monitoron található megfelelő audio csatlakozókba. 3 Áramellátás biztosítása A hálózati kábel egyik végét csatlakoztassa a TFT monitor áramellátó csatlakozójához, a másik végét pedig dugja be egy megfelelő konnektorba. A konnektor a TFT monitor közelében kell legyen, egy könnyen elérhető helyen. (A monitort és a személyi számítógépet egy áramkörhöz csatlakoztassa). 4 Áramellátás bekapcsolása Az Ön TFT monitorjának hátulján van egy hálózati kapcsoló, amellyel ki- és be lehet kapcsolni a TFT monitort. Ha a kapcsoló KI állásban van, a monitor nem fogyaszt áramot. Állítsa a hálózati kapcsolót először I-re és utána kapcsolja be a monitorát a készülék elején található be-/készenléti kapcsolóval. Utána kapcsolja be a számítógépét. Üzembehelyezés 11

12 A monitor használatának helye Kérjük, vegye figyelembe: A monitort úgy állítsa be, hogy ne legyen visszatükröződés, vakító hatás és túl erős világossötét kontraszt sem (és az ablakon keresztül a kilátás biztosítva legyen!) (Ábra: Monitor felállítása) A felállítás A nem megfelelő felállítás gyakran kényelmetlenséget okoz. Például, ha nem megfelelő a felállítás, az ablakok, világítótestek, vagy a berendezésre használt tárgyak visszatükröződhetnek a képernyőről. Ezek a visszatükröződések a szem túlzott igénybevételét eredményezik. Másfelől, a visszatükröződések elkerüléséhez, a tudatos vagy a nem tudatos testtartásokat (a kényszeríttet testtartásokat) ki kell küszöbölni. Ezért, a monitor helyes felállítása alapfeltétele a kellemetlenségek megszüntetésének. A monitort soha sem szabad az ablak közelében helyezni, mivel a napfény miatt ez a munkaterület legkivilágítottabb pontja. Ez a világosság megnehezíti a szemek alkalmazkodását a sötét képernyőhöz. A felhasználó nézőpontjából személve a monitort mindig az ablakkal párhuzamosan kell felállítani. Az ablakkal nem párhuzamosan történő felállítás nem megfelelő, mivel elkerülhetetlen a fényes ablak visszatükröződése a képernyőben. Ugyanúgy nem megfelelő a monitor ablakkal szembeni felállítása, mivel a sötét képernyő és a napfény kontrasztja a szem nehéz alkalmazkodásához és panaszokhoz vezet. A felhasználó nézőpontjából személve az ablakkal párhuzamos felállítást akkor is be kell tartani, ha a világítás mesterségesen történik. Ez azt jelenti, hogy a mesterséges megvilágítás esetében is ugyanazok a kritériumok és okok érvényesek. Amennyiben a helyiség nem teszi lehetővé a monitor fent ismertetett felállítását, számos lehetőség van a vakító hatások, a visszatükröződések és a világos-sötét kontraszt elkerülésére: pl. a monitor elforgatható, leereszthető vagy lehajtható. Ablakredőnyök, közfalak alkalmazásával vagy a világító berendezés módosításával sok esetben javítás érhető el. Nemrég végzett tudományos kutatások bebizonyították, hogy a monitor felállításától és a munkafeladattól függően naponta fejmozgás és pislantás lehetséges, valamint pupillareakció. Ennek ellenére, jelenlegi ismereteink alapján, az egészséges szemek nem károsodnak a monitoron történő munka következtében. A tevékenység kétségtelenül egy járulékos megterhelés a szemeknek. Ezért, a látóképesség már létező korlátjai (pl. szemrángatózások, remegések, a betűk elmosódása, nyomásérzések a szem táján vagy fejfájások) szembántalmakat okozhatnak, ha nincsenek korrigálva. Még szemüveget és kontaktlencsét-viselő személyek számára is nagy kockázatot jelentenek a képernyős munkaállomások. 12 Magyar

13 DE GR (Ábra: Pozíció a képernyő előtt) Kéztámasztó felület: 5-10 cm Képernyőn megjelenő felső sor szemmagasságban vagy kissé ezalatt Nézőtávolság: cm Lábak szabad mozgása (függőleges): min. 65 cm Lábak szabad mozgása (vízszintes): min. 60 cm Üzembehelyezés 13

14 Kezelőelemek (Ábra: Elülső rész kezelőelemei) Ref. Gomb Ismertetés Ezzel a gombbal indítható az OSD menü (On Screen Display). Nyomja meg ezt a gombot, ha ki szeretne lépni az OSD menüből. + Árammegszakító, ha az OSD menü nem aktív + OSD lezáró, ha az OSD menü nem aktív A biztosító egység aktiválása / deaktiválása érdekében annyi ideig tartsa lenyomva a billentyűkombinációt, amíg a kijelzett vonal át nem vándorol balról jobbra. A képernyőn megjelenik egy megfelelő üzenet. Ha az OSD menü aktív, ezzel a gombbal válasszon ki egy paramétert és csökkentse az értéket. Ha Ön nincs OSD menüben: a gomb közvetlenül előhívja a Kontraszt/Fényerő menüt. Ha az OSD menü aktív, ezzel a gombbal válasszon ki egy paramétert és növelje az értéket. Ha Ön éppen nem az OSD-ben van: a gomb közvetlenül előhívja a OptiColor Mode menüt. Ezzel a gombbal nyugtázhatja a módosítandó paraméter kiválasztását. Ha Ön nincs OSD menüben: a kép automatikus beállítását hajtja végre. Üzemkijelző Jelzi az üzemállapotot. Az üzemállapot-jelző bővebb leírását megtalálja a 17. oldalon is. Ezzel a gombbal kapcsolhatja ki és be a TFT monitor készenléti üzemmódját. 14 Magyar

15 A TFT monitor beállítása Az On Screen Display (rövidítve: OSD) egy menü, amely a TFT monitoron rövid ideig jelenik meg. Az OSD menün keresztül állítható be a TFT monitor néhány paramétere. Az OSD menü kezelése 1. Nyomja meg a gombot, így aktiválhatja az OSD menüt. 2. A Funkció-kiválasztó gombokkal /. a főmenüből válassza ki az opciókat 3. A kiválasztást nyugtázza a gombbal 4. Nyomja meg a.gombot, így kilép az OSD menüből Utasítás! Az OSD menü automatikusan eltűnik, ha Ön egy bizonyos időn belül a TFT monitoron egy gombot se nyom meg. DE GR Az OSD menü A következőkben ismertetjük az OSD menü fő funkcióit és az ezen keresztül történő beállítások lehetőségeit. Utasítás! (Ábra: OSD menü) A műszaki módosítások miatt az itt bemutatott menük eltérhetnek az Ön képernyőjén megjelent menüktől. A TFT monitor beállítása 15

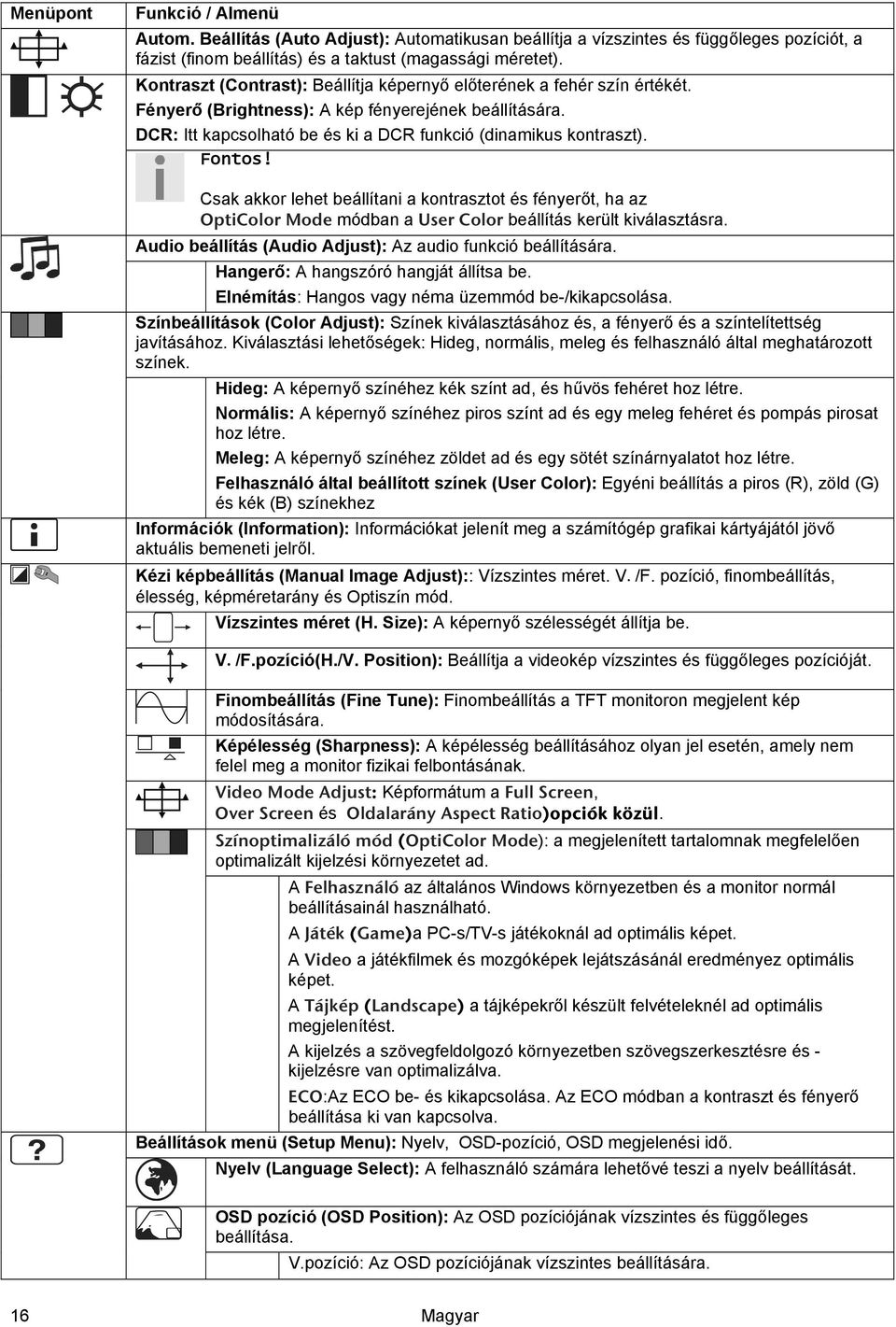

16 Menüpont Funkció / Almenü Autom. Beállítás (Auto Adjust): Automatikusan beállítja a vízszintes és függőleges pozíciót, a fázist (finom beállítás) és a taktust (magassági méretet). Kontraszt (Contrast): Beállítja képernyő előterének a fehér szín értékét. Fényerő (Brightness): A kép fényerejének beállítására. DCR: Itt kapcsolható be és ki a DCR funkció (dinamikus kontraszt). Fontos! Csak akkor lehet beállítani a kontrasztot és fényerőt, ha az OptiColor Mode módban a User Color beállítás került kiválasztásra. Audio beállítás (Audio Adjust): Az audio funkció beállítására. Hangerő: A hangszóró hangját állítsa be. Elnémítás: Hangos vagy néma üzemmód be-/kikapcsolása. Színbeállítások (Color Adjust): Színek kiválasztásához és, a fényerő és a színtelítettség javításához. Kiválasztási lehetőségek: Hideg, normális, meleg és felhasználó által meghatározott színek. Hideg: A képernyő színéhez kék színt ad, és hűvös fehéret hoz létre. Normális: A képernyő színéhez piros színt ad és egy meleg fehéret és pompás pirosat hoz létre. Meleg: A képernyő színéhez zöldet ad és egy sötét színárnyalatot hoz létre. Felhasználó által beállított színek (User Color): Egyéni beállítás a piros (R), zöld (G) és kék (B) színekhez Információk (Information): Információkat jelenít meg a számítógép grafikai kártyájától jövő aktuális bemeneti jelről. Kézi képbeállítás (Manual Image Adjust):: Vízszintes méret. V./F. pozíció, finombeállítás, élesség, képméretarány és Optiszín mód. Vízszintes méret (H. Size): A képernyő szélességét állítja be. V./F.pozíció(H./V. Position): Beállítja a videokép vízszintes és függőleges pozícióját. Finombeállítás (Fine Tune): Finombeállítás a TFT monitoron megjelent kép módosítására. Képélesség (Sharpness): A képélesség beállításához olyan jel esetén, amely nem felel meg a monitor fizikai felbontásának. Video Mode Adjust: Képformátum a Full Screen, Over Screen és Oldalarány Aspect Ratio)opciók közül. Színoptimalizáló mód (OptiColor Mode): a megjelenített tartalomnak megfelelően optimalizált kijelzési környezetet ad. A Felhasználó az általános Windows környezetben és a monitor normál beállításainál használható. A Játék (Game)a PC-s/TV-s játékoknál ad optimális képet. A Video a játékfilmek és mozgóképek lejátszásánál eredményez optimális képet. A Tájkép (Landscape) a tájképekről készült felvételeknél ad optimális megjelenítést. A kijelzés a szövegfeldolgozó környezetben szövegszerkesztésre és - kijelzésre van optimalizálva. ECO:Az ECO be- és kikapcsolása. Az ECO módban a kontraszt és fényerő beállítása ki van kapcsolva. Beállítások menü (Setup Menu): Nyelv, OSD-pozíció, OSD megjelenési idő. Nyelv (Language Select): A felhasználó számára lehetővé teszi a nyelv beállítását. OSD pozíció (OSD Position): Az OSD pozíciójának vízszintes és függőleges beállítása. V.pozíció: Az OSD pozíciójának vízszintes beállítására. 16 Magyar

17 F.pozíció: Az OSD pozíciójának függőleges beállítására. OSD megjelenési ideje (OSD Time Out): Az On Screen Displays (OSD) automatikus lekapcsolására egy előre beállított idő elteltekor. OSD háttér (OSD Background): lehetővé teszi az OSD hátterének ki- és bekapcsolását. Visszaállítás (Memory Recall) : A video és audio tulajdonságok gyári beállításainak visszaállítása. Energiatakarékossági eszközök Ez a monitor számítógéptől/operációs rendszertől függően különböző energiatakarékossági üzemmódokra képes kapcsolni.. Ez megfelel a jelenlegi energiatakarékossági követelményeknek. A képernyő a következő energiatakarékossági üzemmódokat támogatja: Állapot BE KÉSZENLÉT Teljesítmény (névleges érték) < 30 Watt kb. 1 Watt Fénykibocsátó dióda színe Kék Narancssárga Készenlét (kb.) - 2 másodperc DE GR Az operációs rendszertől függően, a monitor addig marad energiatakarékossági állapotban, amíg nem történik meg nem nyom egy gombot, vagy meg nem mozdítja az egéret (ha van). A képernyő a KÉSZENLÉTI állapotból BE üzemmódra 2 másodperc alatt vált át. Energiatakarékossági eszközök 17

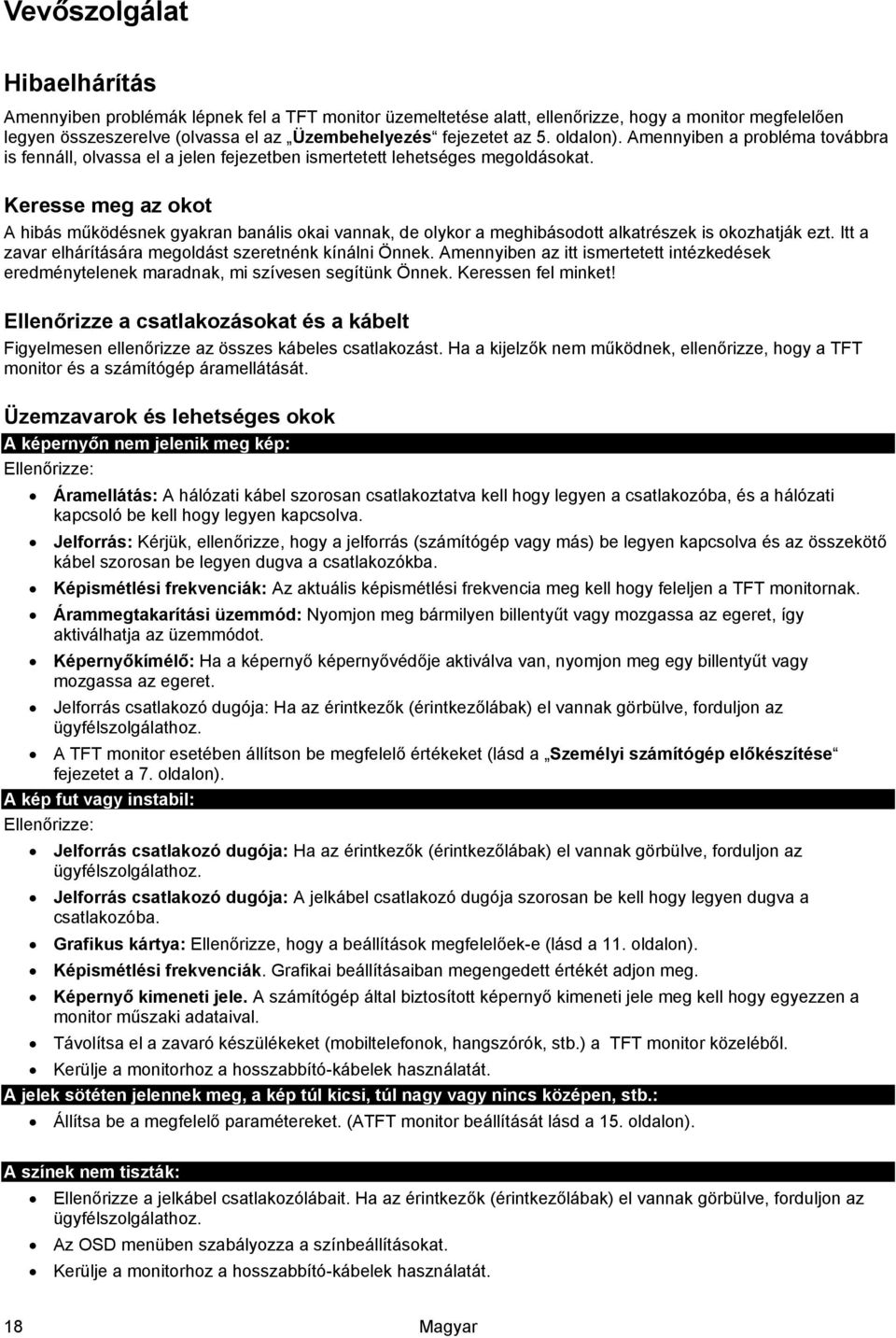

18 Vevőszolgálat Hibaelhárítás Amennyiben problémák lépnek fel a TFT monitor üzemeltetése alatt, ellenőrizze, hogy a monitor megfelelően legyen összeszerelve (olvassa el az Üzembehelyezés fejezetet az 5. oldalon). Amennyiben a probléma továbbra is fennáll, olvassa el a jelen fejezetben ismertetett lehetséges megoldásokat. Keresse meg az okot A hibás működésnek gyakran banális okai vannak, de olykor a meghibásodott alkatrészek is okozhatják ezt. Itt a zavar elhárítására megoldást szeretnénk kínálni Önnek. Amennyiben az itt ismertetett intézkedések eredménytelenek maradnak, mi szívesen segítünk Önnek. Keressen fel minket! Ellenőrizze a csatlakozásokat és a kábelt Figyelmesen ellenőrizze az összes kábeles csatlakozást. Ha a kijelzők nem működnek, ellenőrizze, hogy a TFT monitor és a számítógép áramellátását. Üzemzavarok és lehetséges okok A képernyőn nem jelenik meg kép: Ellenőrizze: Áramellátás: A hálózati kábel szorosan csatlakoztatva kell hogy legyen a csatlakozóba, és a hálózati kapcsoló be kell hogy legyen kapcsolva. Jelforrás: Kérjük, ellenőrizze, hogy a jelforrás (számítógép vagy más) be legyen kapcsolva és az összekötő kábel szorosan be legyen dugva a csatlakozókba. Képismétlési frekvenciák: Az aktuális képismétlési frekvencia meg kell hogy feleljen a TFT monitornak. Árammegtakarítási üzemmód: Nyomjon meg bármilyen billentyűt vagy mozgassa az egeret, így aktiválhatja az üzemmódot. Képernyőkímélő: Ha a képernyő képernyővédője aktiválva van, nyomjon meg egy billentyűt vagy mozgassa az egeret. Jelforrás csatlakozó dugója: Ha az érintkezők (érintkezőlábak) el vannak görbülve, forduljon az ügyfélszolgálathoz. A TFT monitor esetében állítson be megfelelő értékeket (lásd a Személyi számítógép előkészítése fejezetet a 7. oldalon). A kép fut vagy instabil: Ellenőrizze: Jelforrás csatlakozó dugója: Ha az érintkezők (érintkezőlábak) el vannak görbülve, forduljon az ügyfélszolgálathoz. Jelforrás csatlakozó dugója: A jelkábel csatlakozó dugója szorosan be kell hogy legyen dugva a csatlakozóba. Grafikus kártya: Ellenőrizze, hogy a beállítások megfelelőek-e (lásd a 11. oldalon). Képismétlési frekvenciák. Grafikai beállításaiban megengedett értékét adjon meg. Képernyő kimeneti jele. A számítógép által biztosított képernyő kimeneti jele meg kell hogy egyezzen a monitor műszaki adataival. Távolítsa el a zavaró készülékeket (mobiltelefonok, hangszórók, stb.) a TFT monitor közeléből. Kerülje a monitorhoz a hosszabbító-kábelek használatát. A jelek sötéten jelennek meg, a kép túl kicsi, túl nagy vagy nincs középen, stb.: Állítsa be a megfelelő paramétereket. (ATFT monitor beállítását lásd a 15. oldalon). A színek nem tiszták: Ellenőrizze a jelkábel csatlakozólábait. Ha az érintkezők (érintkezőlábak) el vannak görbülve, forduljon az ügyfélszolgálathoz. Az OSD menüben szabályozza a színbeállításokat. Kerülje a monitorhoz a hosszabbító-kábelek használatát. 18 Magyar

19 A kép túl világos vagy túl sötét: Ellenőrizze, hogy a számítógép video kimeneti szintje megegyezik-e a monitor műszaki adataival. Válassza ki az automatikus szabályozást, így optimizálhatja a fényerő és a kontraszt beállításait. Az optimizáláshoz a képernyőn jelenítsen meg egy szöveges oldalt (pl. Explorer, Word,...). A kép remeg: Ellenőrizze, hogy az üzemi feszültség megegyezik-e a monitor műszaki adataival. Válassza ki az automatikus szabályozást, így optimalizálhatja a képpontok és a fázis-szinkronizálás beállításait Az optimizáláshoz a képernyőn jelenítsen meg egy szöveges oldalt (pl. Explorer, Word,...). Információk az illesztőprogramról Az Ön monitorjának a működéshez nincs szüksége illesztőprogramra. Ha ennek ellenére az operációs rendszer megköveteli a monitor-illesztőprogramot ezt letöltheti a lent megadott internetoldalról. Az illesztőprogram telepítése operációs rendszerenként különbözhet. Kövesse az operációs rendszer specifikus utasításait. DE GR További támogatásra van szüksége? Ha az előbbi fejezetekben ismertetett tanácsok nem segítenek a probléma kiküszöbölésében, kérjük vegye fel velünk a kapcsolatot. Mi szívesen segítünk Önnek, ha Ön a következő információkat a rendelkezésünkre bocsátja: Milyen az Ön számítógépének konfigurációja? Milyen más perifériákat használ? Milyen üzenetek jelennek meg a képernyőn? A hiba megjelenésekor milyen szoftvert használt? A probléma elhárításához milyen lépéseket tett? Ha Ön már kapott vevőazonosító számot, tudassa velünk ezt a számot. Vevőszolgálat 19

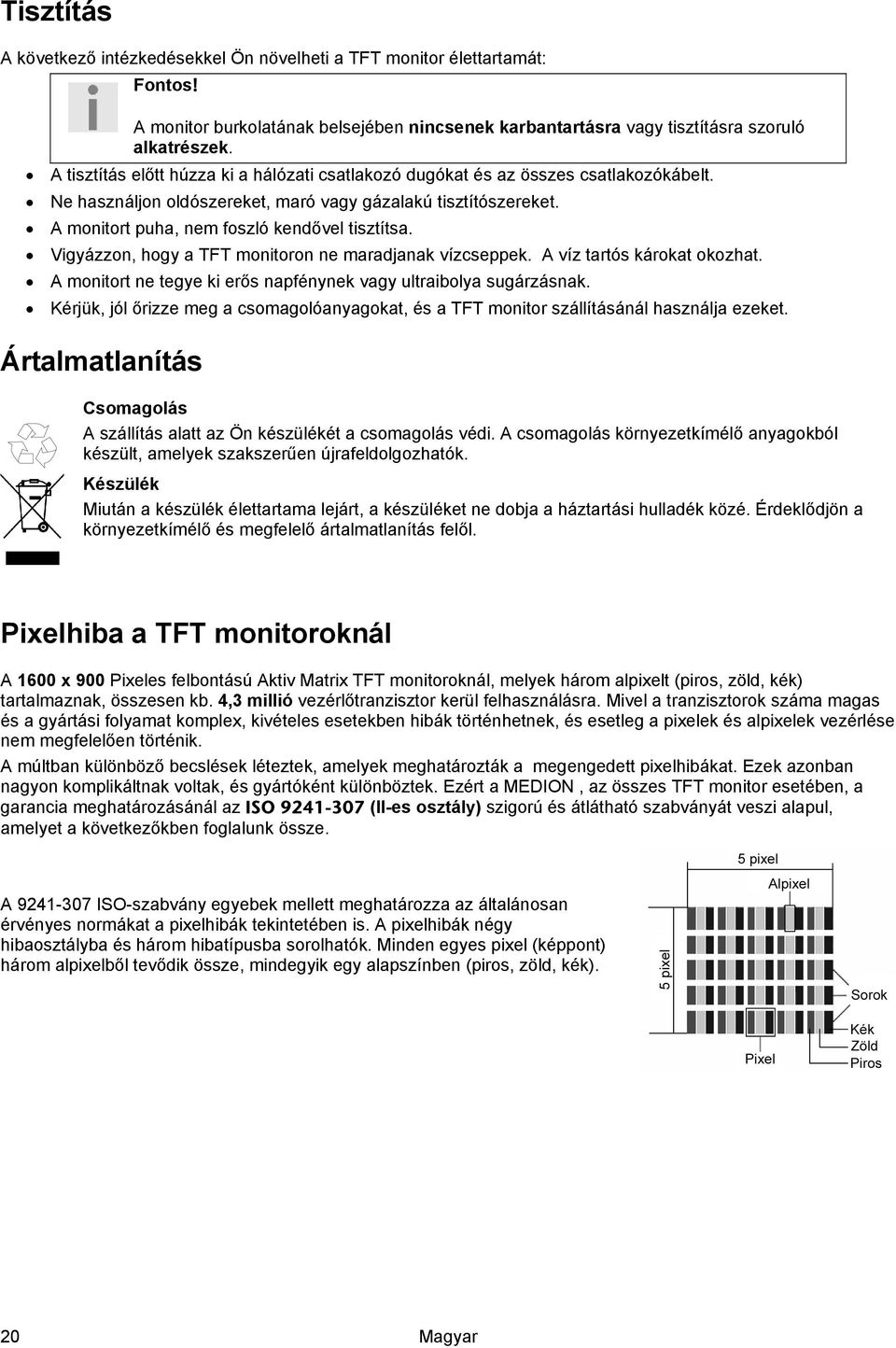

20 Tisztítás A következő intézkedésekkel Ön növelheti a TFT monitor élettartamát: Fontos! A monitor burkolatának belsejében nincsenek karbantartásra vagy tisztításra szoruló alkatrészek. A tisztítás előtt húzza ki a hálózati csatlakozó dugókat és az összes csatlakozókábelt. Ne használjon oldószereket, maró vagy gázalakú tisztítószereket. A monitort puha, nem foszló kendővel tisztítsa. Vigyázzon, hogy a TFT monitoron ne maradjanak vízcseppek. A víz tartós károkat okozhat. A monitort ne tegye ki erős napfénynek vagy ultraibolya sugárzásnak. Kérjük, jól őrizze meg a csomagolóanyagokat, és a TFT monitor szállításánál használja ezeket. Ártalmatlanítás Csomagolás A szállítás alatt az Ön készülékét a csomagolás védi. A csomagolás környezetkímélő anyagokból készült, amelyek szakszerűen újrafeldolgozhatók. Készülék Miután a készülék élettartama lejárt, a készüléket ne dobja a háztartási hulladék közé. Érdeklődjön a környezetkímélő és megfelelő ártalmatlanítás felől. Pixelhiba a TFT monitoroknál A 1600 x 900 Pixeles felbontású Aktiv Matrix TFT monitoroknál, melyek három alpixelt (piros, zöld, kék) tartalmaznak, összesen kb. 4,3 millió vezérlőtranzisztor kerül felhasználásra. Mivel a tranzisztorok száma magas és a gyártási folyamat komplex, kivételes esetekben hibák történhetnek, és esetleg a pixelek és alpixelek vezérlése nem megfelelően történik. A múltban különböző becslések léteztek, amelyek meghatározták a megengedett pixelhibákat. Ezek azonban nagyon komplikáltnak voltak, és gyártóként különböztek. Ezért a MEDION, az összes TFT monitor esetében, a garancia meghatározásánál az ISO (II-es osztály) szigorú és átlátható szabványát veszi alapul, amelyet a következőkben foglalunk össze. A ISO-szabvány egyebek mellett meghatározza az általánosan érvényes normákat a pixelhibák tekintetében is. A pixelhibák négy hibaosztályba és három hibatípusba sorolhatók. Minden egyes pixel (képpont) három alpixelből tevődik össze, mindegyik egy alapszínben (piros, zöld, kék). 20 Magyar

21 Pixelhiba típusok: 1-es típus: tartósan világító pixel (világos, fehér pont), habár nincs vezérelve. Az összes három alpixel világításával létrejön egy fehér pixel. 2-es típus: nem világít a pixel (sötét, fekete pont), habár vezérelve van 3-as típus: rendellenes vagy hibás piros, zöld vagy kék alpixel (pl. állandóan világító fél fényintenzitással, esetleg egy szín nem világít, pislog vagy villog, de nem 1-es vagy 2-es típusú pixelhiba) Kiegészítés: 3-as típusú klaszter (= egy vagy több alpixel kiesése egy 5 x 5-ös pixelblokkból. Egy klaszter egy 5 x 5-ös pixelmező (15 x 5 alpixel).. Pixelhiba osztályok: DE GR Hibaosztály 1-es típus 2-es típus 3-as típus 3-as típusú klaszter I II III IV Azon megengedett hibák száma, amelyek a fent említett hibaosztály valamelyik típushoz tartoznak, egy millió pixel, és ezt ki kell számítani a kijelző fizikai felbontása alapján. Ebből következik a megengedett azon hibák száma, amelyek a II-es osztályhoz tartoznak: Felbontás Millió pixel Alpixel (Típus s.o.) 1024 x 768 (38 cm) x 1024 (43, 46, 48 cm) x 1200 (48 cm) x 900 (48 cm széles) x 900 (51 cm széles) x 1050 (51 cm széles, cm széles) 1920 x 1080 (60 cm széles) x 1200 (65 cm széles) Az I-es hibaosztály olyan speciális alkalmazásoknak felel meg, mint pl. az orvosi terület, de az anyagi ráfordítás is megfelelő. A II-es hibaosztály standardnak számít a minőségtudatos gyártónál, mely esetben a kijelző minősége nagyon jó. Példa: Egy 51 cm-es kijelző 1600 vízszintes és 900 függőleges képpontból (pixel) áll, ez összesen 1,44 millió pixel. Egy millió pixelre vonatkoztatva ez kereken 1,44-es tényezőt jelent. A II-es hibaosztály így 3 hibát enged meg az 1. és a 2. típusból, és 7 hibát a 3. típusból és 4 klasztert a 3. típusból. A kézikönyv sokszorosítása Ez a könyv törvény által védett információkat tartalmaz. Minden jog fenntartva. A gyártó írásos engedélye nélkül tilos a kézikönyv bármilyen nemű, mechanikus, vagy elekronikus sokszorosítása.. A kézikönyv sokszorosítása 21

22 Műszaki adatok Modell: MD Képernyő mérete 51 cm (20 ), TFT Képméretarány 16:9 Névleges feszültség AC V ~ 50/60 Hz névleges áramerősség 1,8 A Felbontás 1600 x 900 Fényintenzitás 250 cd/m 2 (tip.) Kontraszt 1000:1 (tip.) Dinamikus kontraszt :1 Reakcióidő 5 ms (tip.) Látásszög v/f 160 /160 (tip.) CR>10 RGB-bemenet, analóg 15 érintkezőlábas D-SUB csatlakozó Audio bemenet 1 Vrms max. 100Hz~20KHz 3,5 mm sztereó dugasz Audio kimenet 2 x1,5 W max. Felhasználó által történő vezérlés Áram BE/KI, OSD Hőmérsékletek Üzem alatt 0 C ~ +40 C Üzemen kívül -20 C ~ +60 C Nedvesség Üzem alatt < 80% (nem kondenzálódó) Üzemszünet alatt < 90% Súly (Nettó/Bruttó) 4,3 kg / 5,5 kg Méretek (SzxMxM) 484 x 364 x 195 mm Áramfogyasztás (készenléti állapot) kb. 1 Watt Teljesítményfelvétel (működés közben) kevesebb, mint 30 Watt Copyright 2009 Minden jog fenntartva. A felhasználói kézikönyvet szerzői jogok védik. A szerzői jogok a Medion céget illetik. Márkanevek: Az MS-DOS és a Windows a Microsoft bejegyzett márkanevei. A Pentium az Intel cég bejegyzett márkaneve. A többi márkajegy a mindenkori tulajdonos tulajdona. Fenntartjuk a műszaki és az optikai tulajdonságok módosításának, valamint a sajtóhibák jogát. 22 Magyar
