1 Használati utasítás DENVER CAP CSATORNÁS NAGYTEJESÍTMÉNYŰ ERŐSÍTŐ BERENDEZÉS

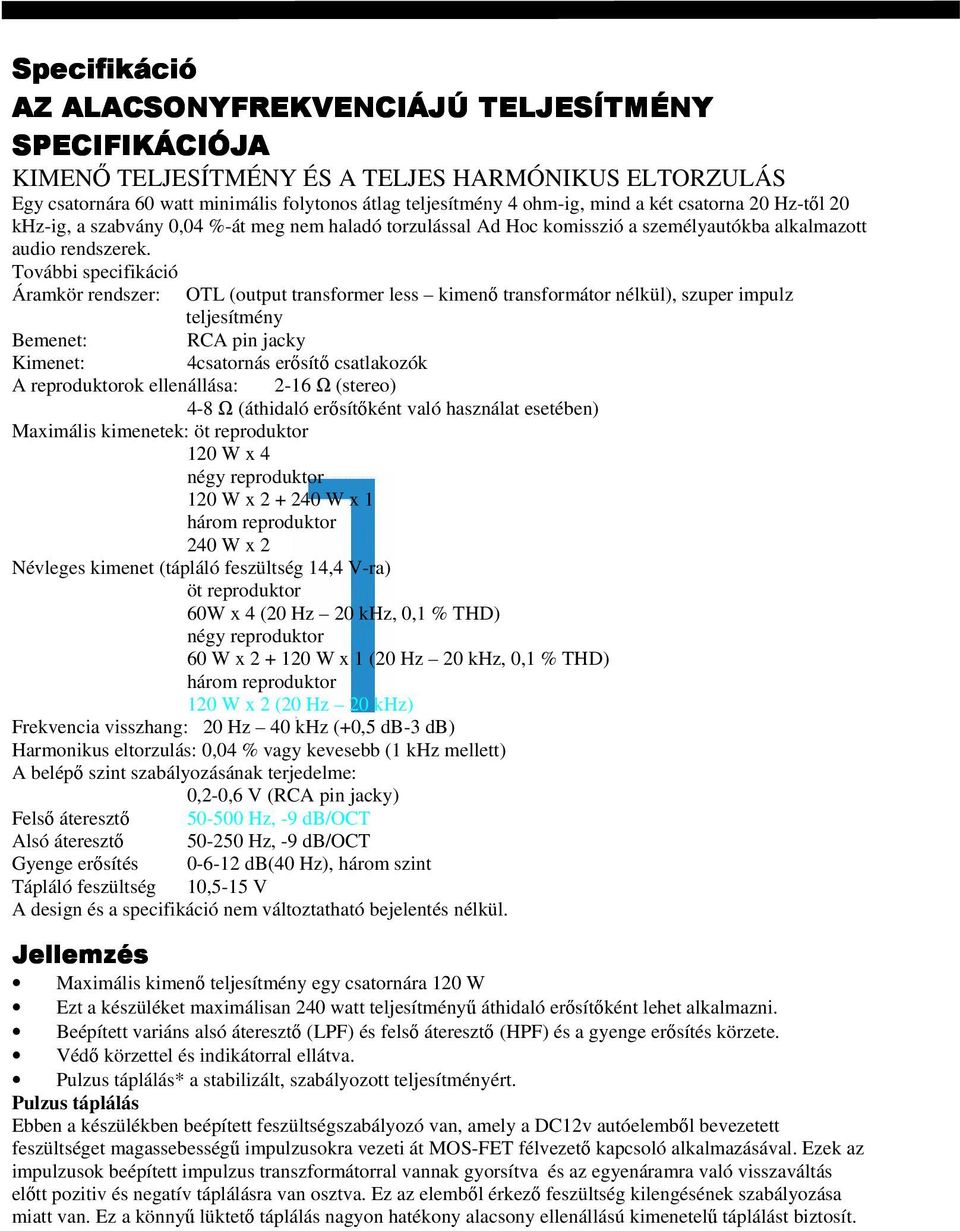

2 Specifikáció AZ ALACSONYFREKVENCIÁJÚ TELJESÍTMÉNY SPECIFIKÁCIÓJA KIMENŐ TELJESÍTMÉNY ÉS A TELJES HARMÓNIKUS ELTORZULÁS Egy csatornára 60 watt minimális folytonos átlag teljesítmény 4 ohm-ig, mind a két csatorna 20 Hz-től 20 khz-ig, a szabvány 0,04 %-át meg nem haladó torzulással Ad Hoc komisszió a személyautókba alkalmazott audio rendszerek. További specifikáció Áramkör rendszer: OTL (output transformer less kimenő transformátor nélkül), szuper impulz teljesítmény Bemenet: RCA pin jacky Kimenet: 4csatornás erősítő csatlakozók A reproduktorok ellenállása: 2-16 Ω (stereo) 4-8 Ω (áthidaló erősítőként való használat esetében) Maximális kimenetek: öt reproduktor 120 W x 4 négy reproduktor 120 W x W x 1 három reproduktor 240 W x 2 Névleges kimenet (tápláló feszültség 14,4 V-ra) öt reproduktor 60W x 4 (20 Hz 20 khz, 0,1 % THD) négy reproduktor 60 W x W x 1 (20 Hz 20 khz, 0,1 % THD) három reproduktor 120 W x 2 (20 Hz 20 khz) Frekvencia visszhang: 20 Hz 40 khz (+0,5 db-3 db) Harmonikus eltorzulás: 0,04 % vagy kevesebb (1 khz mellett) A belépő szint szabályozásának terjedelme: 0,2-0,6 V (RCA pin jacky) Felső áteresztő Hz, -9 db/oct Alsó áteresztő Hz, -9 db/oct Gyenge erősítés db(40 Hz), három szint Tápláló feszültség 10,5-15 V A design és a specifikáció nem változtatható bejelentés nélkül. Jellemzés Maximális kimenő teljesítmény egy csatornára 120 W Ezt a készüléket maximálisan 240 watt teljesítményű áthidaló erősítőként lehet alkalmazni. Beépített variáns alsó áteresztő (LPF) és felső áteresztő (HPF) és a gyenge erősítés körzete. Védő körzettel és indikátorral ellátva. Pulzus táplálás* a stabilizált, szabályozott teljesítményért. Pulzus táplálás Ebben a készülékben beépített feszültségszabályozó van, amely a DC12v autóelemből bevezetett feszültséget magassebességű impulzusokra vezeti át MOS-FET félvezető kapcsoló alkalmazásával. Ezek az impulzusok beépített impulzus transzformátorral vannak gyorsítva és az egyenáramra való visszaváltás előtt pozitiv és negatív táplálásra van osztva. Ez az elemből érkező feszültség kilengésének szabályozása miatt van. Ez a könnyű lüktető táplálás nagyon hatékony alacsony ellenállású kimenetelű táplálást biztosít.

3 A problémák megoldásának kalauza Az alábbi lista a készülék beszerelése és üzemeltetése előtt esetleg felmerülő problémák nagy részének megoldásában segíti Önöket. Probléma Megoldás A feszültség kontrollégő nem gyullad ki Kikapcsolva. A védő kontrollégő pirosan világít. Az alternátor zúgását hallani A biztosíték kilazult vagy kiégett a biztosítékot húzzák meg vagy cseréljék ki. A földelő kábel nincs biztonságosan csatlakoztatva erősítsék az autó fém részéhez A távoli terminálba áramló feszültség nagyon alacsony. A fő csatlakozás nincs bekapcsolva kapcsolják be. A rendszer túl sok erősítőt használ alkalmazzanak relét. Ellenőrizzék az elem feszültségét (10,5 15 V). A hangszórók kimenetei zárlatosak. Kapcsolják ki a kapcsolót, távolítsák el a zárlat okát szabályozzák ki. A készülék üzemhőmérséklet mellett abnormálisan felmelegszik. Megfelelő ellenállású hangszórókat használjanak 2-8 Ω (stereo), 4-8 Ω (áthidaló erősítőként való alkalmazás esetében) biztosítsák a készülék jól szellőztethető helyen való elhelyezését. A csatlakozó tápláló kábelek az RCA pin zsinórhoz túl közel vannak szerelve igazítsanak ezeken a kábeleken és a zsinórtól elegendő távolságban tartsák. A földelő kábel nincs biztonságosan csatlakoztatva erősítsék az autó fém részéhez A hangszóró negatív kábelei az autó alvázához érnek gátolják meg a kábeleknek az autó alvázával való érintkezését. A hang tompított Az áteresztés kapcsolója "LPF" pozícióba van állítva. A hang nagyon halk A szabályozás szintjének kontrollja a "MIN" pozícióba van állítva. A kontrollégők elhelyezése: 1 a FESZÜLTSÉG kontrollégője Üzemelés közben zölden világít. 2 VÉDŐ kontrollégő TÚLÁRAM: Pirosan világít, amennyiben a kimenet erős vagy a hangszóró zárlatos, HIBA: Pirosan világít, amennyiben a hangszóró csatlakozójában vagy a pin jack-ban menő feszültség túl magas HŐMÉRSÉKLET: Pirosan világít, amennyiben a hőmérséklet veszélye értéket ér el. 3 Az ÁTERESZTÉS szűrőjének kapcsolója Amennyiben a kapcsoló LPF pozícióban van, a szűrő az alsó áteresztésre van állítva, amennyiben HPF pozícióban van, a szűrő a felső áteresztőre van állítva 4 A frekvenciahatár beállításának vezérlője Az alsó áteresztő frekvenciahatárt állítja be ( Hz) 5 A GYENGE ERŐSÍTÉS vezérlése A frekvencia erősítésének ezt a vezérlőgombját fordítsák 40 Hz-ről max. 12 db-re. 6 a TELJESÍTMÉNYSZINT beállításának kezelése Ezzel a vezérlőgombbal a más gyártó által gyártott táplálóberendezés alkalmazása esetében lehet a belépő teljesítményszintet beállítani. Állítsák a MAX-ra amennyiben az audiórendszer kimenő szintje alacsony 7 A frekvenciahatár beállításának vezérlője A felső áteresztő frekvenciahatárt állítja be (50 Hz 500 Hz) Megjegyzés a feszültségforráshoz A 12V forrás zsinórját az összes többi zsinór bekapcsolása után csatlakoztassák. Ellenőrizzék, hogy a földelő kábel biztonságosan van-e az autó fém részéhez kötve. A meglazult csatlakozás az erősítő üzemzavarát okozhatja. Ellenőrizzék, hogy az audió rendszer távvezérlésének az autóban kapcsolódik a távoli terminálhoz. Amennyiben az autóban az erősítőre való távoli kapcsolás nélküli audió rendszert használnak, kapcsolják a távoli belépő terminált (REMOTE) a táplálás mellék forrásához. Biztosítékkal ellátott zsinórt használjanak (40 A). A biztosítékot az elemhez lehető legközelebb helyezzék el. Ellenőrizzék, hogy a berendezésnek a 12V ra és a földelő kapcsokra kapcsolandó zsinórjai nagyobbak mint 10kalibersek (AWG-10) vagy a keresztmetszet felülete nagyobb mint 5 mm. Figyelmeztetés Ez a készülék csak negatív földelésű 12V egyenáram melletti üzemelésre alkalmas. Csak megfelelő ellenállású hangszórókat használjanak 2-16 Ω (sztereó). A készülék hangszóró csatlakozóihoz ne kapcsoljanak semmilyen aktív hangszórót (beépített erősítőkkel). Ezt a készüléket ne szereljék oda ahol: -- magas hőmérséklet hatásának van kitéve pl. napsugárzás vagy fűtés. -- eső vagy nedvesség hatásának lenne kiállítva. -- por és szennyeződés hatásának van kiállítva. Amennyiben az autót parkolás közben közvetlenül éri a napsugárzás, az autóban nő a hőmérséklet, használat előtt hagyják a készüléket kihűlni. A készülék vízszintes szerelése esetében figyeljenek arra, hogy a bordázás ne legyen takarva, pl.: szőnyeggel. Amennyiben a készülék az autórádióhoz túl közel van elhelyezve, interferenci jöhet létre. Ilyen estben az erősítőt helyezzék a rádiótól távolabbi helyre. Amennyiben a fő egységbe nem megy feszültség, ellenőrizzék a csatlakozást. Ez a nagyteljesítményű erősítő védő körzetet használ, hogy védje a tranzitsorokat és hangszórókat abban az esetben, ha az erősítő nem működik. Ne teszteljék a védő körzetet azzal, hogy a szellőztető nyílásokat lekarják, vagy nem megfelelő megterheléshez való kapcsolják. A készüléket ne használják gyenge elemmel, mert az optimális teljesítmény a jó feszültségtől függ. Biztonsági okokból az autóban az audió rendszert lehalkítva tartsák, hogy a külső zajokat továbbra is jól hallják. * Védő áramkör Ez a készülék védő áramkörrel van ellátva, amely az alábbi esetekben működik: -- a készülék túlhevülése -- amennyiben egyénirányú áram van generálva -- amennyiben a szélső hangszórók zárlatosak A PROTECTOR piros kontrollégő gyullad ki és a készülék kikapcsol. Ilyen helyzetben kapcsolják ki a csatlakoztatott berendezéseket, vegyék ki a kazettát vagy CD-t és keressék meg a hiba okát, használat előtt várják meg, amíg a készülék kihűl. Beszerelés Beszerelés előtt A készüléket a csomagtartóba vagy az ülés alá szereljék. A szerelés helyét gondosan válasszák ki úgy, hogy a készülék ne ártogasson a gépkocsivezető megszokott tevékenysége közben és ne legyen kitéve közvetlen napsugárzásnak vagy a fűtés forró levegőjének. A készüléket ne szereljék a padlóburkolat alá, ahol a hőáramlás jelentősen rosszabbodna.

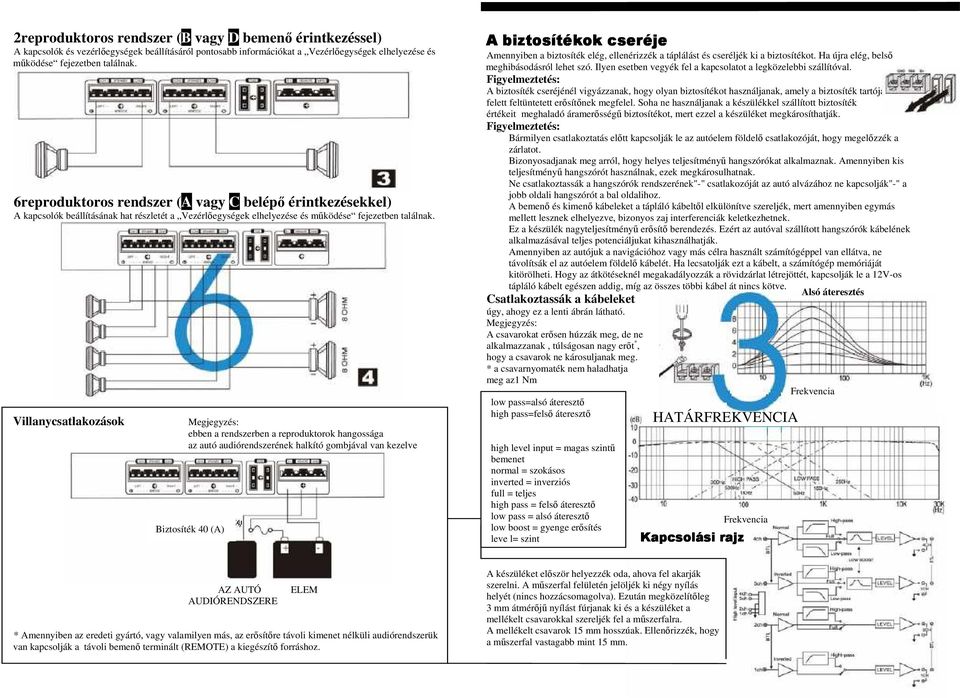

4 2reproduktoros rendszer (B vagy D bemenő érintkezéssel) A kapcsolók és vezérlőegységek beállításáról pontosabb információkat a Vezérlőegységek elhelyezése és működése fejezetben találnak. 6reproduktoros rendszer (A vagy C belépő érintkezésekkel) A kapcsolók beállításának hat részletét a Vezérlőegységek elhelyezése és működése fejezetben találnak. Villanycsatlakozások Megjegyzés: ebben a rendszerben a reproduktorok hangossága az autó audiórendszerének halkító gombjával van kezelve Biztosíték 40 (A) A biztosítékok cseréje Amennyiben a biztosíték elég, ellenérizzék a táplálást és cseréljék ki a biztosítékot. Ha újra elég, belső meghibásodásról lehet szó. Ilyen esetben vegyék fel a kapcsolatot a legközelebbi szállítóval. Figyelmeztetés: A biztosíték cseréjénél vigyázzanak, hogy olyan biztosítékot használjanak, amely a biztosíték tartója felett feltüntetett erősítőnek megfelel. Soha ne használjanak a készülékkel szállított biztosíték értékeit meghaladó áramerősségű biztosítékot, mert ezzel a készüléket megkárosíthatják. Figyelmeztetés: Bármilyen csatlakoztatás előtt kapcsolják le az autóelem földelő csatlakozóját, hogy megelőzzék a zárlatot. Bizonyosadjanak meg arról, hogy helyes teljesítményű hangszórókat alkalmaznak. Amennyiben kis teljesítményű hangszórót használnak, ezek megkárosulhatnak. Ne csatlakoztassák a hangszórók rendszerének"-" csatlakozóját az autó alvázához ne kapcsolják"-" a jobb oldali hangszórót a bal oldalihoz. A bemenő és kimenő kábeleket a tápláló kábeltől elkülönítve szereljék, mert amennyiben egymás mellett lesznek elhelyezve, bizonyos zaj interferenciák keletkezhetnek. Ez a készülék nagyteljesítményű erősítő berendezés. Ezért az autóval szállított hangszórók kábelének alkalmazásával teljes potenciáljukat kihasználhatják. Amennyiben az autójuk a navigációhoz vagy más célra használt számítógéppel van ellátva, ne távolítsák el az autóelem földelő kábelét. Ha lecsatolják ezt a kábelt, a számítógép memóriáját kitörölheti. Hogy az átkötéseknél megakadályozzák a rövidzárlat létrejöttét, kapcsolják le a 12V-os tápláló kábelt egészen addig, míg az összes többi kábel át nincs kötve. Alsó áteresztés Csatlakoztassák a kábeleket úgy, ahogy ez a lenti ábrán látható. Megjegyzés: A csavarokat erősen húzzák meg, de ne alkalmazzanak, túlságosan nagy erőt *, hogy a csavarok ne károsuljanak meg. * a csavarnyomaték nem haladhatja meg az1 Nm low pass=alsó áteresztő high pass=felső áteresztő high level input = magas szintű bemenet normal = szokásos inverted = inverziós full = teljes high pass = felső áteresztő low pass = alsó áteresztő low boost = gyenge erősítés leve l= szint HATÁRFREKVENCIA Frekvencia Kapcsolási rajz Frekvencia AZ AUTÓ ELEM AUDIÓRENDSZERE * Amennyiben az eredeti gyártó, vagy valamilyen más, az erősítőre távoli kimenet nélküli audiórendszerük van kapcsolják a távoli bemenő terminált (REMOTE) a kiegészítő forráshoz. A készüléket először helyezzék oda, ahova fel akarják szerelni. A műszerfal felületén jelöljék ki négy nyílás helyét (nincs hozzácsomagolva). Ezután megközelítőleg 3 mm átmérőjű nyílást fúrjanak ki és a készüléket a mellékelt csavarokkal szereljék fel a műszerfalra. A mellékelt csavarok 15 mm hosszúak. Ellenőrizzék, hogy a műszerfal vastagabb mint 15 mm.

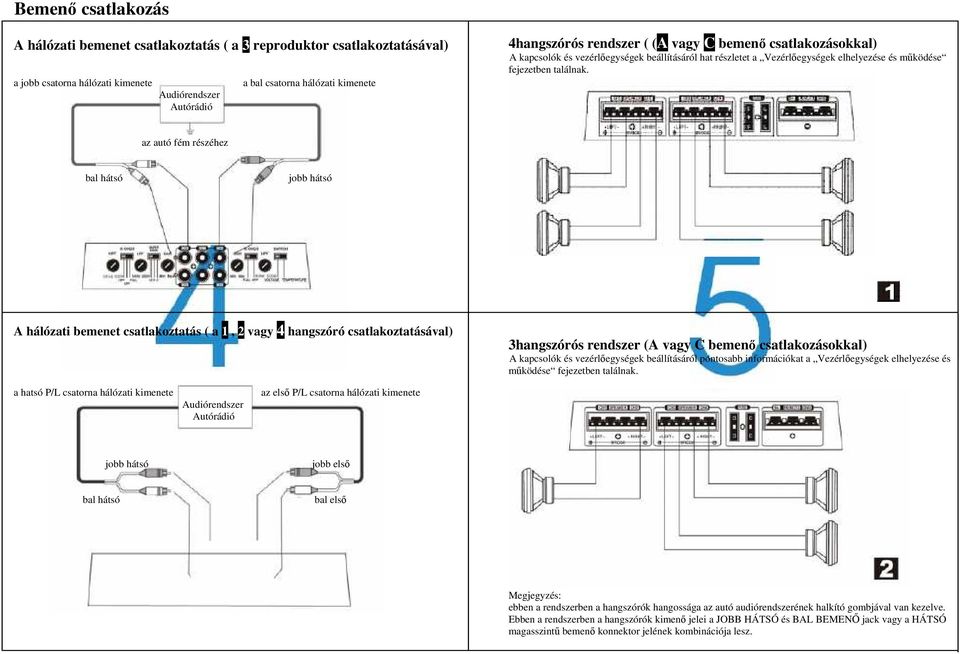

5 Bemenő csatlakozás A hálózati bemenet csatlakoztatás ( a 3 reproduktor csatlakoztatásával) a jobb csatorna hálózati kimenete a bal csatorna hálózati kimenete Audiórendszer Autórádió 4hangszórós rendszer ( (A vagy C bemenő csatlakozásokkal) A kapcsolók és vezérlőegységek beállításáról hat részletet a Vezérlőegységek elhelyezése és működése fejezetben találnak. az autó fém részéhez bal hátsó jobb hátsó A hálózati bemenet csatlakoztatás ( a 1, 2 vagy 4 hangszóró csatlakoztatásával) 3hangszórós rendszer (A vagy C bemenő csatlakozásokkal) A kapcsolók és vezérlőegységek beállításáról pontosabb információkat a Vezérlőegységek elhelyezése és működése fejezetben találnak. a hatsó P/L csatorna hálózati kimenete az első P/L csatorna hálózati kimenete Audiórendszer Autórádió jobb hátsó jobb első bal hátsó bal első Megjegyzés: ebben a rendszerben a hangszórók hangossága az autó audiórendszerének halkító gombjával van kezelve. Ebben a rendszerben a hangszórók kimenő jelei a JOBB HÁTSÓ és BAL BEMENŐ jack vagy a HÁTSÓ magasszintű bemenő konnektor jelének kombinációja lesz.
