Olvassa el a kézikönyvet alaposan, mielőtt a monitort használatban helyezné.

Átírás

1 Olvassa el a kézikönyvet alaposan, mielőtt a monitort használatban helyezné.

2 Tartalomjegyzék 2. Műszaki adatok.3 3. Készülék áttekintése Elülső panel Hátsó panel és csatlakozók 4 4. Üzemeltetési utasítások Fő menü Színrendszer (Standard) Képbeállítások (Picture) Képgeometriai beállítások (Geometry) Rendszer beállítások (System) Kék háttér Idő beállítása Dinamikus beállítások (Dynamic) Képmód (Picture mode) Bemenet választás: AV/VGA Pásztázási mód ( 100 Hz -es gomb) Hangerő (VOL+, VOL-) Pillanatkép (STILL/SELECT) Automatikus bemenet léptetés (AUTO/OK) 8 5. Figyelmeztetés 8 2

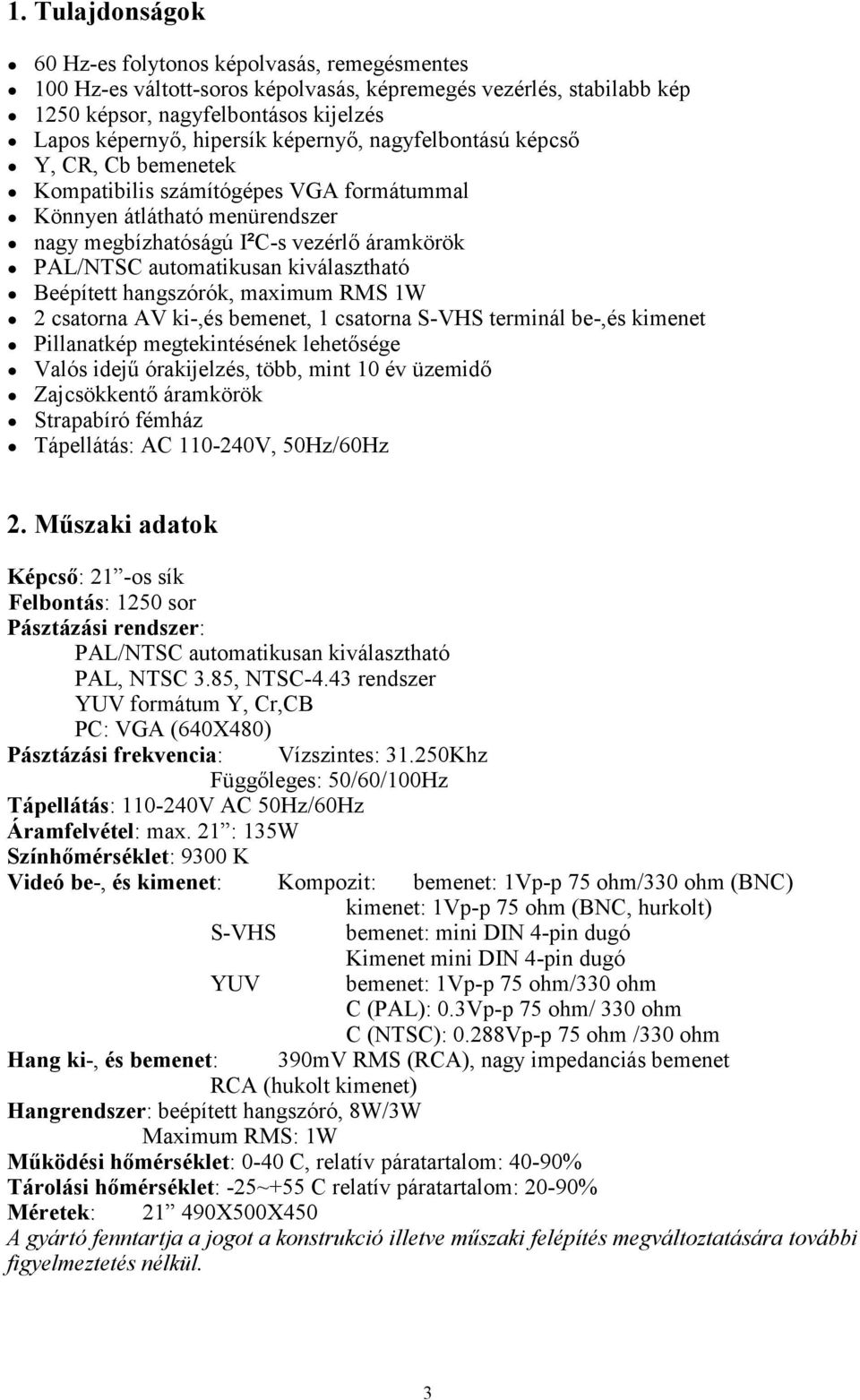

3 1. Tulajdonságok 60 Hz-es folytonos képolvasás, remegésmentes 100 Hz-es váltott-soros képolvasás, képremegés vezérlés, stabilabb kép 1250 képsor, nagyfelbontásos kijelzés Lapos képernyő, hipersík képernyő, nagyfelbontású képcső Y, CR, Cb bemenetek Kompatibilis számítógépes VGA formátummal Könnyen átlátható menürendszer nagy megbízhatóságú I²C-s vezérlő áramkörök PAL/NTSC automatikusan kiválasztható Beépített hangszórók, maximum RMS 1W 2 csatorna AV ki-,és bemenet, 1 csatorna S-VHS terminál be-,és kimenet Pillanatkép megtekintésének lehetősége Valós idejű órakijelzés, több, mint 10 év üzemidő Zajcsökkentő áramkörök Strapabíró fémház Tápellátás: AC V, 50Hz/60Hz 2. Műszaki adatok Képcső: 21 -os sík Felbontás: 1250 sor Pásztázási rendszer: PAL/NTSC automatikusan kiválasztható PAL, NTSC 3.85, NTSC-4.43 rendszer YUV formátum Y, Cr,CB PC: VGA (640X480) Pásztázási frekvencia: Vízszintes: Khz Függőleges: 50/60/100Hz Tápellátás: V AC 50Hz/60Hz Áramfelvétel: max. 21 : 135W Színhőmérséklet: 9300 K Videó be-, és kimenet: Kompozit: bemenet: 1Vp-p 75 ohm/330 ohm (BNC) kimenet: 1Vp-p 75 ohm (BNC, hurkolt) S-VHS bemenet: mini DIN 4-pin dugó Kimenet mini DIN 4-pin dugó YUV bemenet: 1Vp-p 75 ohm/330 ohm C (PAL): 0.3Vp-p 75 ohm/ 330 ohm C (NTSC): 0.288Vp-p 75 ohm /330 ohm Hang ki-, és bemenet: 390mV RMS (RCA), nagy impedanciás bemenet RCA (hukolt kimenet) Hangrendszer: beépített hangszóró, 8W/3W Maximum RMS: 1W Működési hőmérséklet: 0-40 C, relatív páratartalom: 40-90% Tárolási hőmérséklet: -25~+55 C relatív páratartalom: 20-90% Méretek: X500X450 A gyártó fenntartja a jogot a konstrukció illetve műszaki felépítés megváltoztatására további figyelmeztetés nélkül. 3

4 3. Készülék áttekintése 3.1 Elülső panel 3.2 Hátsó panel és csatlakozók 4. Üzemeltetési utasítások A be és kimenetek csatlakoztatása után helyezze csatlakoztassa a készüléket a hálózathoz. Nyomja meg a főkapcsoló gombját. A bekapcsolás jelző LED ki fog gyulladni, és egy kép vagy a kék képernyő lesz látható néhány másodperc elteltével. 4.1 Fő menü Nyomja meg a MENU gombot és a képernyőn az alábbi opciók fognak megjelenni. Fő menü (MAIN MENU) Színrendszer (Standard) Kép (Picture) Képgeometria (Geometry) Rendszer (System) Dinamikus beállítások (Dynamic) 4

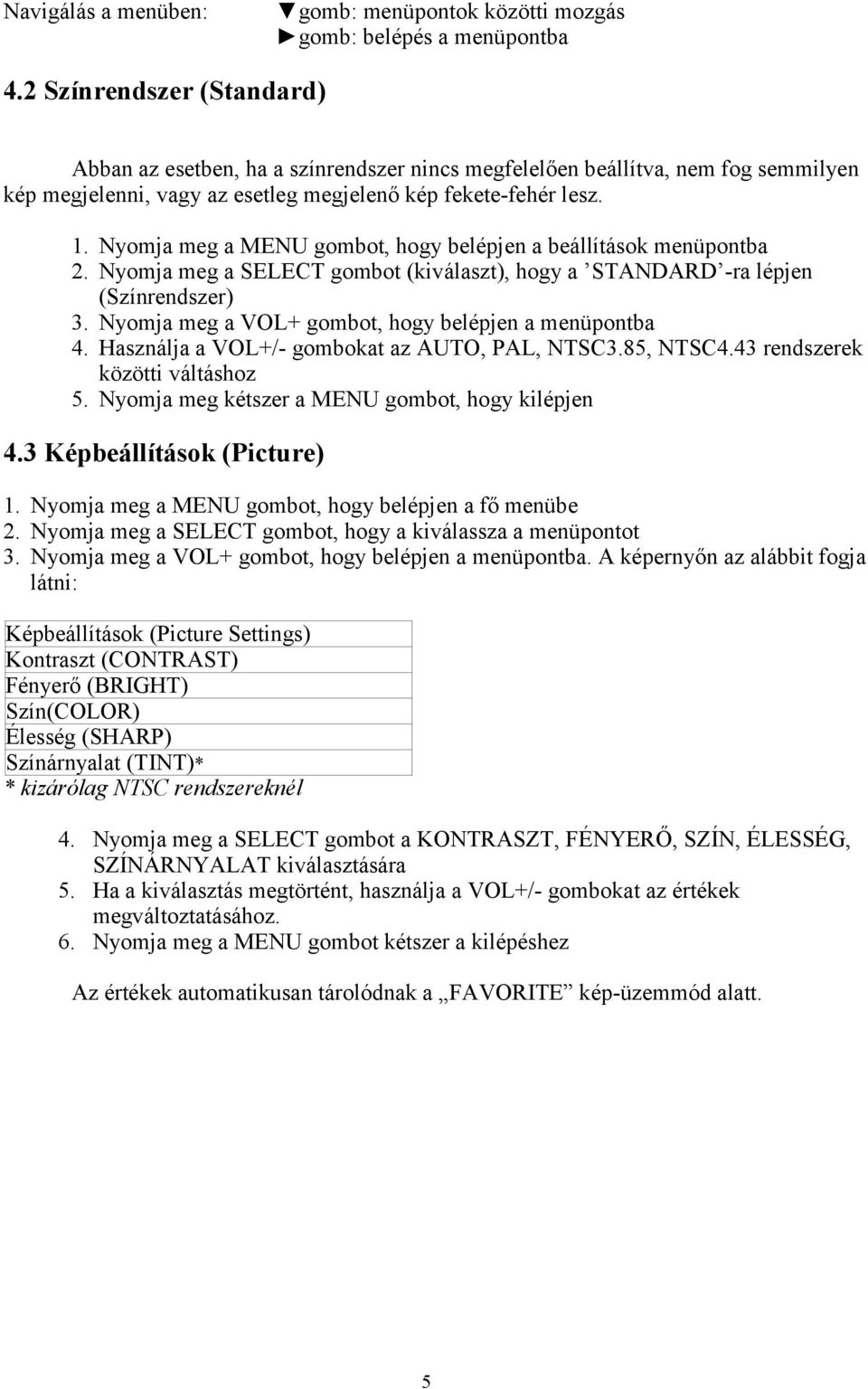

5 Navigálás a menüben: gomb: menüpontok közötti mozgás gomb: belépés a menüpontba 4.2 Színrendszer (Standard) Abban az esetben, ha a színrendszer nincs megfelelően beállítva, nem fog semmilyen kép megjelenni, vagy az esetleg megjelenő kép fekete-fehér lesz. 1. Nyomja meg a MENU gombot, hogy belépjen a beállítások menüpontba 2. Nyomja meg a SELECT gombot (kiválaszt), hogy a STANDARD -ra lépjen (Színrendszer) 3. Nyomja meg a VOL+ gombot, hogy belépjen a menüpontba 4. Használja a VOL+/- gombokat az AUTO, PAL, NTSC3.85, NTSC4.43 rendszerek közötti váltáshoz 5. Nyomja meg kétszer a MENU gombot, hogy kilépjen 4.3 Képbeállítások (Picture) 1. Nyomja meg a MENU gombot, hogy belépjen a fő menübe 2. Nyomja meg a SELECT gombot, hogy a kiválassza a menüpontot 3. Nyomja meg a VOL+ gombot, hogy belépjen a menüpontba. A képernyőn az alábbit fogja látni: Képbeállítások (Picture Settings) Kontraszt (CONTRAST) Fényerő (BRIGHT) Szín(COLOR) Élesség (SHARP) Színárnyalat (TINT)* * kizárólag NTSC rendszereknél 4. Nyomja meg a SELECT gombot a KONTRASZT, FÉNYERŐ, SZÍN, ÉLESSÉG, SZÍNÁRNYALAT kiválasztására 5. Ha a kiválasztás megtörtént, használja a VOL+/- gombokat az értékek megváltoztatásához. 6. Nyomja meg a MENU gombot kétszer a kilépéshez Az értékek automatikusan tárolódnak a FAVORITE kép-üzemmód alatt. 5

6 4.4 Képgeometriai beállítások (Geometry) 1. Nyomja meg a MENU gombot, hogy belépjen a fő menübe 2. Nyomja meg a SELECT gombot, hogy a képgeometriai beállítások menüpontra lépjen 3. Nyomja meg a VOL+ gombot, hogy belépjen a képgeometriai beállítások almenübe. Az alábbi táblázatot fogja látni a képernyőn Képgeometriai beállítások (Geometry) H.AMP 32 (Vízszintes méret) H.POS 28 (Vízszintes helyzet) V.AMP 28 (Függőleges méret) V.POS 8 (Függőleges helyzet) 1. Nyomja meg a SELECT gombot a tétel kijelöléséhez 2. Nyomja meg a MENU gombot a kilépéshez 4.5 Rendszer beállítások (System) Nyomja meg a MENU gombot a Fő menübe való belépéshez 1. Nyomja meg a SELECT gombot, hogy a Rendszer beállítások menüpontra lépjen 2. Használja a VOL+ gombot, hogy belépjen a Felhasználói beállítások almenübe. Az alábbi táblázatot fogja látni a képernyőn: Felhasználói beállítások Kék háttér (Blue backgroud) Idő beállítása (Time setup) Kék háttér 1. Nyomja meg a SELECT gombot, hogy a Kék háttér menüpontra lépjen 2. Nyomja meg az OK gombot, hogy ki/be kapcsolja a kék hátteret Idő beállítása 1. Nyomja meg a SELECT gombot az Idő beállítás menüpont kiválasztásához 2. Nyomja meg az OK-t az idő-kijelzés ki/be kapcsolásához 3. Nyomja meg a SELECT gombot, hogy váltson a másodperc, perc, óra, nap, hónap és év között 4. Használja a VOL+ és VOL- gombokat az értékek megváltoztatásához 5. Nyomja meg a MENU gombot a kilépéshez idő kijelzési formátum: év/hónap/nap óra/perc/másodperc az idő kijelzés elrejtéséhez nyomja meg a STILL gombot kétszer az idő kijelzés megjelenítéséhez nyomja meg a MENU gombot kétszer 6

7 4.6 Dinamikus beállítások (Dynamic) 1. Nyomja meg a MENU gombot, hogy belépjen a Fő menübe 2. Nyomja meg a SELECT gombot, hogy a DYNAMIC menüpontra lépjen 3. Nyomja meg a VOL+ gombot, hogy belépjen az almenübe. A képernyőn az alábbi táblázat fog megjelenni: Dinamikus Féyátmenetek élkiemelése D.ETI D.CTI Színátmenetek élkiemelése Digitális fésűszűrő D.COMB D.BLX Fekete színmélység növelés Dinamikus zajszűrő D.DNR D.SVM Pásztázási sebesség módosítás 4. Nyomja meg a SELECT gombot, hogy a funkciók között váltson 5. Nyomja meg az OK gombot, hogy ki/be kapcsolja a funkciókat. Kapcsolja ki a D.COMB funkciót, ha a kép torzult, vagy nincs szinkronban. 6. Nyomja meg a MENU gombot, hogy kilépjen 4.7 Képmód (Picture mode) Nyomja meg a P.M. gombot, hogy az alábbi képmódok között váltson: 1. FAVORITE : a felhasználók által elvégzett beállítások (kontraszt, fényerő, szín, képélesség és árnyékolás) automatikusan tárolódnak ebben az üzemmódban. 2. SOFT : a kép lágy, de nem tiszta 3. NORMAL : ez a legoptimálisabb beállítás normál körülmény esetén 4. DYNAMIC : a legélesebb beállítás, de a kép esetenként torz lehet 4.8 Bemenet választás: AV/VGA Nyomja meg az AV/VGA gombot a következő bemenetek közötti váltáshoz: AV1, AV2, S- VHS YUV, VGA 4.9 Pásztázási mód ( 100 Hz -es gomb) A progresszív pásztázás módban először minden sor tárolódik, aztán kerül kiolvasásra, tehát minden aktív képsor egyszerre jelenik meg a képernyőn. Ezáltal a sorok szerkezete nem felismerhető, és a sorok vibrálását is meg lehet akadályozni. A termék három pásztázási módra képes Nyomja meg a 100Hz -es gombot, hogy váltson az alábbi pásztázási módok között: PAL : DOUBLE SCAN: 100Hz GMD: 125 PROGRESSIVE: 60Hz NTSC: DOUBLE SCAN: 120Hz GMD: 1050 PROGRESSIVE: 60Hz 7

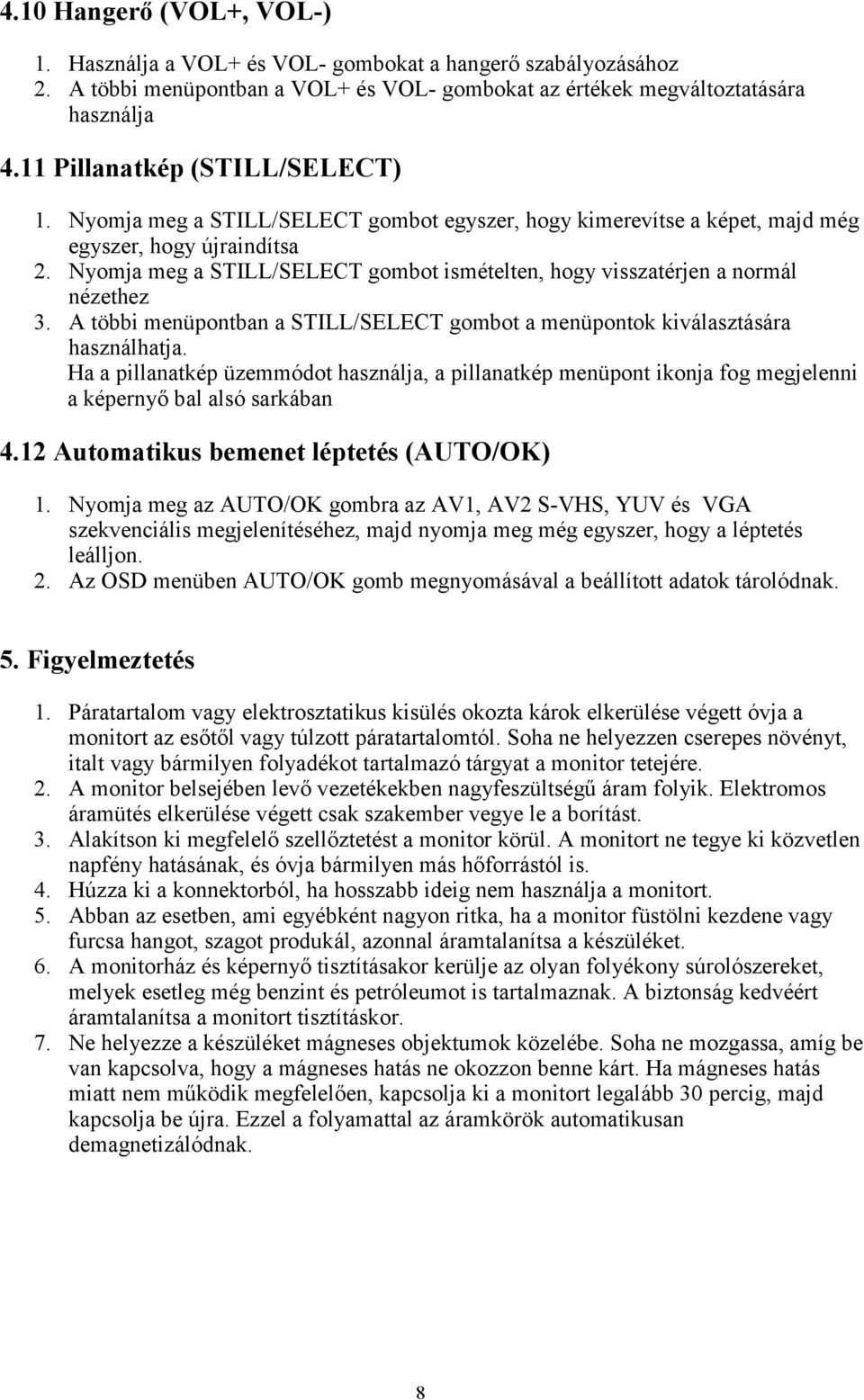

8 4.10 Hangerő (VOL+, VOL-) 1. Használja a VOL+ és VOL- gombokat a hangerő szabályozásához 2. A többi menüpontban a VOL+ és VOL- gombokat az értékek megváltoztatására használja 4.11 Pillanatkép (STILL/SELECT) 1. Nyomja meg a STILL/SELECT gombot egyszer, hogy kimerevítse a képet, majd még egyszer, hogy újraindítsa 2. Nyomja meg a STILL/SELECT gombot ismételten, hogy visszatérjen a normál nézethez 3. A többi menüpontban a STILL/SELECT gombot a menüpontok kiválasztására használhatja. Ha a pillanatkép üzemmódot használja, a pillanatkép menüpont ikonja fog megjelenni a képernyő bal alsó sarkában 4.12 Automatikus bemenet léptetés (AUTO/OK) 1. Nyomja meg az AUTO/OK gombra az AV1, AV2 S-VHS, YUV és VGA szekvenciális megjelenítéséhez, majd nyomja meg még egyszer, hogy a léptetés leálljon. 2. Az OSD menüben AUTO/OK gomb megnyomásával a beállított adatok tárolódnak. 5. Figyelmeztetés 1. Páratartalom vagy elektrosztatikus kisülés okozta károk elkerülése végett óvja a monitort az esőtől vagy túlzott páratartalomtól. Soha ne helyezzen cserepes növényt, italt vagy bármilyen folyadékot tartalmazó tárgyat a monitor tetejére. 2. A monitor belsejében levő vezetékekben nagyfeszültségű áram folyik. Elektromos áramütés elkerülése végett csak szakember vegye le a borítást. 3. Alakítson ki megfelelő szellőztetést a monitor körül. A monitort ne tegye ki közvetlen napfény hatásának, és óvja bármilyen más hőforrástól is. 4. Húzza ki a konnektorból, ha hosszabb ideig nem használja a monitort. 5. Abban az esetben, ami egyébként nagyon ritka, ha a monitor füstölni kezdene vagy furcsa hangot, szagot produkál, azonnal áramtalanítsa a készüléket. 6. A monitorház és képernyő tisztításakor kerülje az olyan folyékony súrolószereket, melyek esetleg még benzint és petróleumot is tartalmaznak. A biztonság kedvéért áramtalanítsa a monitort tisztításkor. 7. Ne helyezze a készüléket mágneses objektumok közelébe. Soha ne mozgassa, amíg be van kapcsolva, hogy a mágneses hatás ne okozzon benne kárt. Ha mágneses hatás miatt nem működik megfelelően, kapcsolja ki a monitort legalább 30 percig, majd kapcsolja be újra. Ezzel a folyamattal az áramkörök automatikusan demagnetizálódnak. 8
