1 Bozsák Tamás CCM-21VF Valós D&N ipari kamera Felhasználói kézikönyv Használat előtt olvassa el a kézikönyvet és őrizze meg a későbbiekre.

2 Szatellit Zrt. Bozsák Tamás TARTALOMJEGYZÉK 1. Felhasználói információk Tulajdonságok Részek és funkciók A csomag tartalma Hátsó nézet Csatlakozás Tápellátás csatlakoztatása Monitor csatlakoztatása Vezérlés csatlakozás Mozgásérzékelés kimenet Kamera üzemeltetése A MENÜ felépítése Menü beállítások LENS Optika kiválasztása WHITE BALANCE Fehér színegyensúly AGC AGC beállítása DAY NIGHT Day&Night mód beállítása IMAGE ADJ Kép beállítások GENERAL Általános beállítások INITIAL Alap állapot EXIT Kilépés a menüből Hibalehetőségek Műszaki adatok CCM25VF

3 1. Felhasználói információk FIGYELMEZTETÉS - ÁRAMÜTÉS ÉS TŰZESETEK ELKERÜLÉSE ÉRDEKÉBEN ÓVJA A KÉSZÜLÉKET ESŐTŐL ÉS TÚLZOTT PÁRATARTALOMTÓL! INFORMÁCIÓ Ez a készülék tesztelve volt, melynek eredményeként megfelel a A osztályú digitális eszközök besorolásába az FCC szabályzat 15. részének értelmében. A tesztelési határértékeket úgy adták meg, hogy azok védelmet biztosítsanak abban az esetben, ha a készülék általános környezetben üzemel. A készülék rádió jeleket használ, generál, és abban az esetben, ha a telepítés nem a felhasználói kézikönyv szerint történik, akkor rádiós kommunikációs zavarok léphetnek fel. FIGYELMEZTETÉS A gyártónak jogában áll megvonni a készülék használatának jogát! Figyelmeztetés Ne telepítse a kamerát szélsőséges hőmérsékleti viszonyoknál! Csak az alábbi hőmérsékleti intervallumban használja: 10ºC ~ 45ºC. Különlegesen magas hőmérsékleten gondoskodjon a megfelelő szellőztetésről! Ne szerelje és használja a kamerát olyan környezetben, ahol túlzott páratartalom van jelen! A túlzott páratartalom a képminőség romlásához vezethet! Ne szerelje a kamerát drasztikusan változó fényviszonyoknál! A hirtelen fényviszony változás vagy vibrálás zavart okozhat a kamera működésénél! Soha ne használja a kamerát olaj vagy gázszivárgásoknál! Ennek következtében zavar következhet be! Ne szerelje szét a kamerát! Nem tartalmaz felhasználók által javítható részeket! A kamerát ne tartsa erős fényforrás felé! Az érzékelő károsodhat! Óvja a kamerát esőtől és folyadékoktól! Ha benedvesedik, törölje szárazra. A folyadékok ásványi anyagokat tartalmazhatnak, melyek korrózióhoz vezetnek az elektronikus részeknél! Megjegyzés Ha a kamerát közel szerelik vezeték nélküli kommunikációs eszközökhöz, melyek erős elektromágneses mezőt gerjesztenek, akkor a monitoron zaj, illetve további rendellenesség jelenhet meg. 3 CCM25VF

4 2. Tulajdonságok 1/3 Interline CCD, MONALISADSP Felbontás: 600 TV sor (FF 650 TV sor) Fényérzékenység: színes (0.05lux), FF (0.005lux) Beépített varifokális optika: f= mm/f1.2, DC vezérelt Valós Day&Night (IR szűrőt cserélő optika) OSD menü DNR (Digitális Zajszűrő) AGC, SBLC, Remegésmentesség Beépített mozgásérzékelés (4db zóna) Privát zóna kitakarás (4db) Tükör funkció RS-485 (Pelco-D protokoll) Intelligens IR technológia, 2db IR SR (Solid Reflective) LED IR távolság max. 20m Tápellátás: 12V DC, max. 400mA Kiegészítő megvilágításként IR sugárzó alkalmazható 4 CCM25VF

5 3. Részek és funkciók 3.1 A csomag tartalma Kamera Vezérlő kábel Felhasználói kézikönyv 3.2 Hátsó nézet 1. Menüvezérlő gombok Menü gomb: Belépés a menübe, illetve onnan történő kilépés Fel/le: Kívánt menüpont kiválasztása és a kurzor mozgatása Jobbra/balra: Kiválasztott menüpontok értékeinek megváltoztatása és kurzor mozgatása 2.. Tápcsatlakozó - 12V DC tápellátás csatlakoztatása 3. Vezérlés csatlakozó RS-485 vezérlés D&N vezérlés bemenet Mozgásérzékelés kimenet 4. Videójel kimenet 5 CCM25VF

6 4. Csatlakozás 4.1. Tápellátás csatlakoztatása A tápfeszültség csatlakoztatása előtt győződjön meg, hogy a tápfeszültség megfelelő-e az adott kamera típushoz. Ügyeljen arra, hogy 12V DC tápellátás esetén az ábrán látható, megfelelő polaritással végezze el a csatlakoztatást. Megjegyzés: ne helyezze az eszközt feszültség alá, míg az összes csatlakozással nem végzett! 4.2. Monitor csatlakoztatása Csatlakoztassa a kamera videójel kimenetét a monitor videójel bemenetéhez vagy egyéb eszközhöz. Ha áthurkolással további monitort csatlakoztat, állítsa be a 75 Ohm ellenállást a végső monitoron. A kábel típusa a csatlakoztatott eszköz távolságától függ. 6 CCM25VF

7 4.3. Vezérlés csatlakozás A kamera hátlapján található csatlakozón keresztül lehetőség van RS-485-ön távolról vezérelni a kamerát, a beépített videó mozgásérzékelő jelzése alapján egy külső jelzést indítani. A csatlakozó bekötése (hátsó nézet): 1. RS-485 vezérlés (R+) [sárga] 2. RS-485 vezérlés (R-) [narancssárga] 3. Mozgásérzékelés [piros] 4. GND [barna] 5. Nem használt [fekete] Mozgásérzékelés kimenet Mozgásérzékelés esetén az ábrán látható módon megváltozik a kimenet feszültség szintje. Ezt a jelet feldolgozva lehetőség van jelzést adni külső eszköz részére. 7 CCM25VF

8 5. Kamera üzemeltetése 5.1 A MENÜ felépítése 8 CCM25VF

9 5.2 Menü beállítások A kamera hátoldalán található gombokkal végezheti el a szükséges beállításokat a menüben. Tartsa nyomva a MENU gombot 1 másodpercig a menübe történő belépéshez. Az egyes menüpontokra mozgatva a kurzort, megjelennek a hozzá tartozó almenük. A MENU gomb ismételt megnyomására beléphetünk az almenübe. A gombok segítségével lehet váltani az egyes pontok között, a gombokkal lehetséges a paraméterek megváltoztatása LENS Optika kiválasztása Állítsa be az optika típusát az OSD menüben: ESC / DC. ESC (írisz nélküli vagy kézi íriszű) optika esetén. A beépített optika miatt nem javasolt ez a típusú vezérlés beállítása.a MENU gomb megnyomásával a következő opciókat állíthatja be: 1. BRIGHTNESS Fényerő (0 ~ 5) 2. FLK Remegésmentesség (Ki/ Be) A Shutter sebességét 1/120-ra állítja, csökkentve az 50Hz-es megvilágítás okozta képremegést DC vezérlésű optika alkalmazása esetén, a MENU gomb ismételt megnyomása után lehetőség van a fényerő beállítására. 1. DC LEVEL DC szint szabályzó (0 ~ 5) 2. FLK Remegésmentesség (Ki/ Be) A Shutter sebességét 1/120-ra állítja, csökkentve az 50Hz-es megvilágítás okozta képremegés 3. SHUTTER Shutter sebesége A gombok segítségével beállíthatja a Shutter sebességét a kívánt értékre. IRED D&N üzemmód esetén nem módosítható. 9 CCM25VF

10 5.2.2 WHITE BALANCE Fehér színegyensúly A gombokkal beállíthatja a fehér színegyensúly módját. ATW / MANUAL / PUSH 1. ATW ATW módban a fehér színegyensúly dinamikusan követi a változásokat a látható fénytartományban: 2000 K és K között. Az alapbeállítások az általános bel- és kültéri alkalmazás esetén megfelelőek. 2. MANUAL A felhasználó által külön külön beállítható a piros és a kék színek aránya (0 ~ 160). 3. PUSH Amennyiben ezt a módot választja, akkor a MENU gomb megnyomásakor a kamera az aktuális kép alapján beállítja az egyensúlyt és állandóan tartani fogja AGC AGC beállítása Az AGC alapértelmezett értéke: ON (be). Az AGC értékének beállítása: 0 ~ 20 között (0=min.) IRED D&N üzemmód esetén nem módosítható DAY NIGHT Day&Night mód beállítása A gombokkal beállíthatja a D&N megjelenítés módját. IRED / COLOR / B/W 1. IRED IR üzemmód. MODE: WIDE: az IR LED-ek szabályzásához a teljes képet veszi alapul SMART: az IR LED-ek szabályzásához csak a világos részeket veszi alapul CHANGE LEVEL: szabályzási szint: alacsony/közepes/magas 2. COLOR- Színes mód 3. B/W Fekete-Fehér mód BURST Erősítés ki/bekapcsolása DELAY - Színes/FF mód váltás időzítése A beállított időtartammal késleltetve történik a az üzemmód váltás (1~15mp) 10 CCM25VF

11 5.2.5 IMAGE ADJ Kép beállítások 1. SBLC- Super Back Light Compensation (Szuper háttérfény kompenzáció) OFF / LOW / MIDDLE / HIGH (Ki / Alacsony / Közepes / Magas) 2. DNR Digital Noise Reduction (Digitális zajcsökkentés) OFF / LOW / MIDDLE / HIGH (Ki / Alacsony / Közepes / Magas) A képen megjelenő zaj csökkentésére alkalmazható, különösen rossz fényviszonyok esetén. 3. SHARPNESS Képélesség Képélesség beállítása (0-20) 4. MIRROR- Tükrözés ON értékre állítva a kép job és bal oldala felcserélődik 5. MOTION - Mozgásérzékelés A Mozgásérzékelő területének beállításához nyomja meg a MENU gombot a részletesebb beállításhoz. 1. AREA Mozgásérzékelés területe Válassza ki a beállítani kívánt terület sorszámát. 2. DISPLAY Megjelenítés engedélyezése. Beállítás alatt a terület körvonalának megjelenítése Megfigyelés közben az esemény jelzése az OSD-n keresztül 3. SENSITIVITY Érzékenység A beállított terület érzékenysége (1 ~ 24, 1= legérzékenyebb) 11 CCM25VF

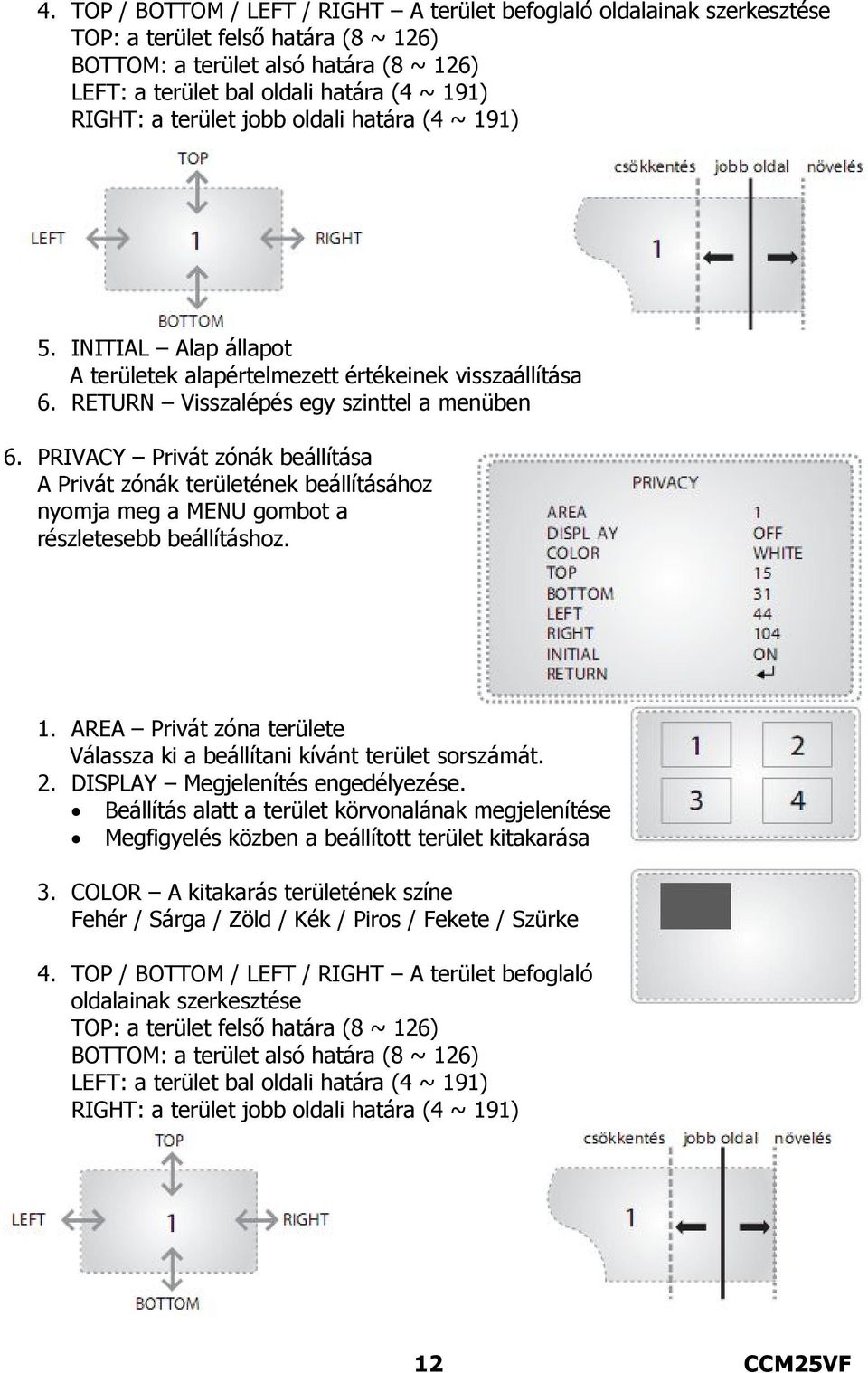

12 4. TOP / BOTTOM / LEFT / RIGHT A terület befoglaló oldalainak szerkesztése TOP: a terület felső határa (8 ~ 126) BOTTOM: a terület alsó határa (8 ~ 126) LEFT: a terület bal oldali határa (4 ~ 191) RIGHT: a terület jobb oldali határa (4 ~ 191) 5. INITIAL Alap állapot A területek alapértelmezett értékeinek visszaállítása 6. RETURN Visszalépés egy szinttel a menüben 6. PRIVACY Privát zónák beállítása A Privát zónák területének beállításához nyomja meg a MENU gombot a részletesebb beállításhoz. 1. AREA Privát zóna területe Válassza ki a beállítani kívánt terület sorszámát. 2. DISPLAY Megjelenítés engedélyezése. Beállítás alatt a terület körvonalának megjelenítése Megfigyelés közben a beállított terület kitakarása 3. COLOR A kitakarás területének színe Fehér / Sárga / Zöld / Kék / Piros / Fekete / Szürke 4. TOP / BOTTOM / LEFT / RIGHT A terület befoglaló oldalainak szerkesztése TOP: a terület felső határa (8 ~ 126) BOTTOM: a terület alsó határa (8 ~ 126) LEFT: a terület bal oldali határa (4 ~ 191) RIGHT: a terület jobb oldali határa (4 ~ 191) 12 CCM25VF

13 7. COLOR GAIN Színerősítés A Piros és Kék színek intenzitásának beállítása. 1. R-Y Piros szín intenzitás beállítása (0-20) 2. B-Y Kék szín intenzitás beállítása (0-20) 8. INITIAL Alap állapot A menüpontban elérhető paraméterek gyári alapértékekre történő visszaállítása. 9. RETURN Visszalépés egy szinttel a menüben GENERAL Általános beállítások 1. CAMERA ID - Kamera azonosító (RS-485) 2. ID Azonosító megjelenítése (RS-485) 3. CAM TITLE Kamera elnevezés Állítsa ON-ra a gombokkal A szerkesztéshez nyomja meg a MENU gombot Az azonosító max. 8 karakter hosszú lehet A gombokkal változtathatja meg a kurzor pozícióját A gombokkal változtathatja meg a kurzor értékét 4. LANGUAGE Nyelv Jelenleg csak az angol (English) érhető el. 5. SYNC Szinkronizáció A kamera kizárólag a belső szinkronizációt (INT) támogatja. 6. BAUDRATE Átviteli sebesség: 2400/4800/9600/57600bps 7. VERSION Szoftver verzió 8. INITIAL Alap állapot A menüpontban elérhető paraméterek gyári alapértékekre történő visszaállítása. 9. RETURN Visszalépés egy szinttel a menüben INITIAL Alap állapot A kamera minden paraméterének gyári alapértékekre történő visszaállítása EXIT Kilépés a menüből A menüből való kilépéshez mozgassa a kurzort az EXIT menüpontra és nyomja meg a MENU gombot. 13 CCM25VF

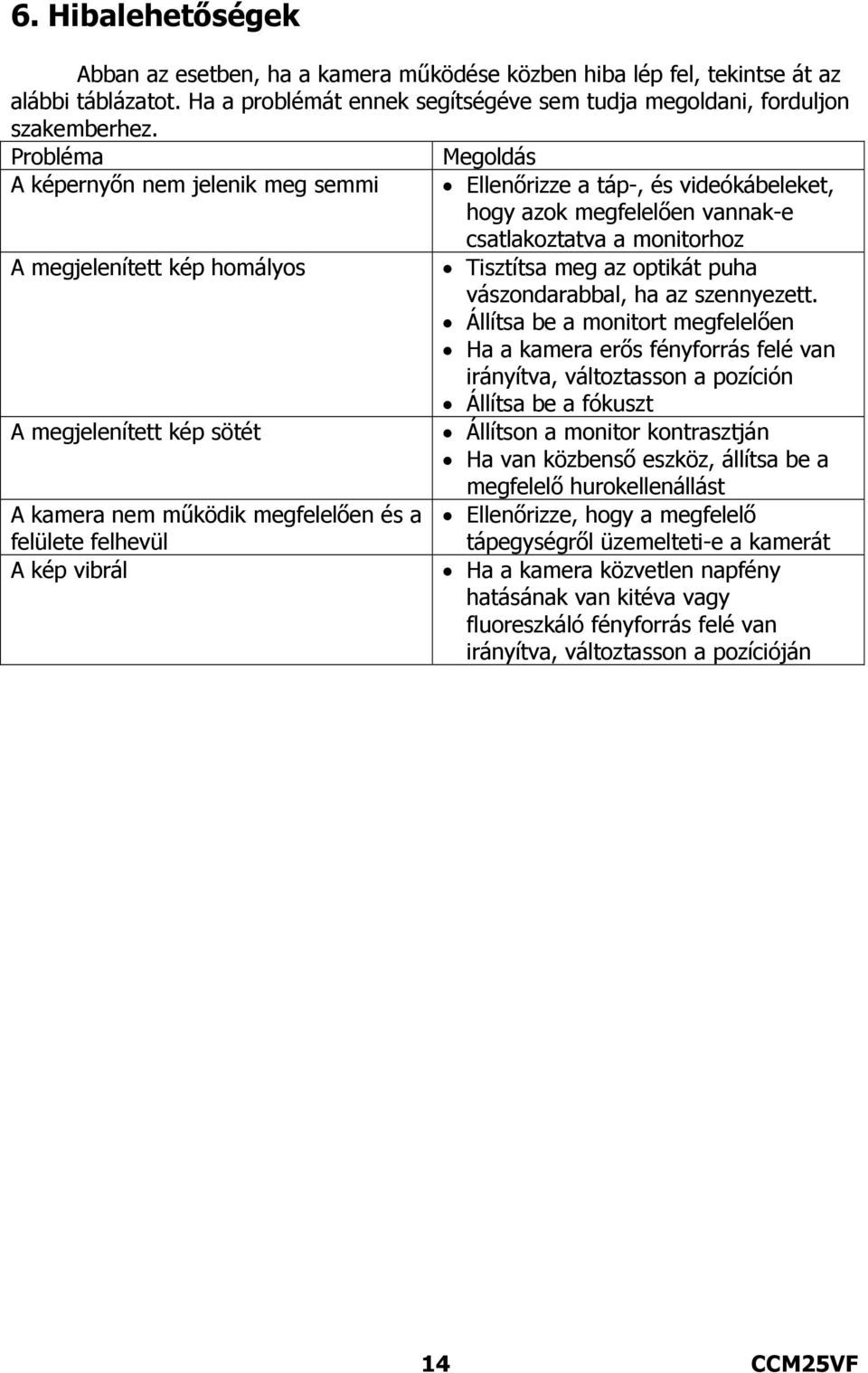

14 6. Hibalehetőségek Abban az esetben, ha a kamera működése közben hiba lép fel, tekintse át az alábbi táblázatot. Ha a problémát ennek segítségéve sem tudja megoldani, forduljon szakemberhez. Probléma A képernyőn nem jelenik meg semmi A megjelenített kép homályos A megjelenített kép sötét A kamera nem működik megfelelően és a felülete felhevül A kép vibrál Megoldás Ellenőrizze a táp-, és videókábeleket, hogy azok megfelelően vannak-e csatlakoztatva a monitorhoz Tisztítsa meg az optikát puha vászondarabbal, ha az szennyezett. Állítsa be a monitort megfelelően Ha a kamera erős fényforrás felé van irányítva, változtasson a pozíción Állítsa be a fókuszt Állítson a monitor kontrasztján Ha van közbenső eszköz, állítsa be a megfelelő hurokellenállást Ellenőrizze, hogy a megfelelő tápegységről üzemelteti-e a kamerát Ha a kamera közvetlen napfény hatásának van kitéva vagy fluoreszkáló fényforrás felé van irányítva, változtasson a pozícióján 14 CCM25VF

15 7. Műszaki adatok Típus CCM21VF Képkiolvasás 2:1 Interlace Vízszintes frekvencia 15625kHz Függőleges frekvencia 50Hz Szinkronizáció Belső Képérzékelő 1/3 Interline CCD, MONALISA DSP Effektív pixelek száma 752(H) x 582(V) 440k Vízszintes felbontás 600 TV sor (FF 650 TV sor) Videójel kimenet kompozit videójel, 1.0Vp-p, 75 ohm BNC Jel-zaj viszony több, mint 50dB (AGC ki) Optika varifokális optika: f= mm/f1.2, DC vezérelt Vízszintes látószög Fényérzékenység színes (0.05lux), FF (0.005lux) OSD beépített Day&Night valós (auto/színes/ff/külső) IR LED 2db IR SR LED, max. 20m, Intelligen IR IR távolság max. 20m DNR alacsony / közepes / magas / ki Fehér színegyensúly auto / kézi / rögzített AGC ki/ be (állítható) SBLC alacsony / közepes / magas / ki Elektronikus Shutter auto / manuális / Remegésmentesség (1/50 1/120000) Mozgásérzékelés ki / be (4db programozható zóna) Privát zóna kitakarás ki / be (4db programozható zóna) Tükör funkció ki / be (vízszintesen) Képélesség ki / be (20 állítható szint) RS-485 PELCO-D protokoll Tápellátás 12V DC, max. 400mA Működési hőmérséklet -5 C C Méretek [mm] 68(szél.) x 59(mag.) x 155(hossz.) Súly 250g 15 CCM25VF
