Kültéri, D&N varifokális IR dóm kamera

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "Kültéri, D&N varifokális IR dóm kamera"

Fruzsina Gáspárné
8 évvel ezelőtt
Látták:

1 Kültéri, D&N varifokális IR dóm kamera Használat előtt olvassa el a kézikönyvet és őrizze meg a későbbiekre.

2 Szatellit Zrt. Bozsák Tamás TARTALOMJEGYZÉK 1. Tulajdonságok Csatlakozás Kamera üzemeltetése Váltás HD-TVI és Analóg mód között: Menü beállítások Menü felépítése Íriszvezérlés beállítása (AE) Fehéregyensúly beállítása (WB) Day Nigh váltás beállítása Video beállítások Nyelv beállítása Mentés és kilépés Hibalehetőségek Műszaki adatok MP HD-TVI kamera

.. 6 3.2.3. Fehéregyensúly beállítása (WB)... 6 3.2.4. Day Nigh váltás beállítása... 6 3.2.5. Video beállítások... 6 3.2.6. Nyelv beállítása.

3 Figyelmeztetés Olvassa végig a kézikönyvet a készülék használata előtt. A nem megfelelő működtetés nem javítható károkat okozhat. 1. Telepítési feltételek Ügyeljen arra, hogy a működés során közvetlen napfény vagy más erős fénysugárzás ne juthasson a kamera optikájába. Óvja a készüléket rázkódástól, óvatosan helyezze át egyik helyről a másikra. Ne szerelje fel a kamerát túl hideg vagy forró környezetbe (működési hőmérsékleti tartomány -20 C - 50 C között) illetve erős elektromágneses tér közelébe. 2. Telepítésre és üzemeltetésre vonatkozó figyelmeztetések: INFORMÁCIÓ Ez a készülék tesztelve volt, melynek eredményeként megfelel a A osztályú digitális eszközök besorolásába az FCC szabályzat 15. részének értelmében. A tesztelési határértékeket úgy adták meg, hogy azok védelmet biztosítsanak abban az esetben, ha a készülék általános környezetben üzemel. A készülék rádió jeleket használ, generál, és abban az esetben, ha a telepítés nem a felhasználói kézikönyv szerint történik, akkor rádiós kommunikációs zavarok léphetnek fel. Ezt a készüléket nem szánták csökkent fizikai, érzékelési vagy szellemi képességű, illetve tapasztalattal vagy ismerettel nem rendelkező személyek általi használatra (beleértve a gyermekeket is), kivéve, ha egy olyan személy felügyeli vagy tájékoztatja őket a készülék használatát illetően, aki egyben felelős a biztonságukért is. Gyermekek esetében ajánlatos a felügyelet, azért, hogy biztosítsák, hogy a gyermekek ne játsszanak a készülékkel. Ellenőrizze az alkalmazni kívánt tápegység műszaki adatait, szükség esetén végezzen megfelelő méréseket is. Kizárólag a műszaki adatokban feltüntetett tápfeszültséggel üzemeltesse a kamerát. Az attól eltérő feszültséggel történő használat a kamera meghibásodását okozza. Jogosítás nélküli javítások, illetve részek cseréje elektromos áramütéshez vezethet. Szükséges javításkor minden esetben forduljon a forgalmazó szakemberéhez. Felszereléskor minden esetben szilárd, stabil és sík felületre rögzítse. 3 2MP HD-TVI kamera

Óvja a készüléket rázkódástól, óvatosan helyezze át egyik helyről a másikra.

4 1. Tulajdonságok 1/2.8 SONY Exmor CMOS Max. 25fps/1920x1080 2MP HD-TVI, vagy 960H analóg felbontású kamera Optika: Varifokális f=2.8-12mm/f1.4 IR 2.0 Megapixel Valós Day&Night Fényérzékenység: színes 0.1lux, FF 0.01lux 36 IR LED Max. IR távolság 25-30m között (környezeti viszonyoktól függően) 2D-DNR OSD vezérlés Kábelről D-WDR Kiegészítő megvilágításként IR sugárzó alkalmazható 2. Csatlakozás A tápfeszültség csatlakoztatása előtt győződjön meg, hogy a tápfeszültség megfelelő-e az adott kamera típushoz. Megjegyzés: Csatlakoztatás előtt győződjön meg a megfelelő polaritásról Tápellátáshoz lehetőleg 12V DC stabilizált tápegységet alkalmazzon. Ne helyezze az eszközt feszültség alá, míg az összes csatlakozással nem végzett! 4 2MP HD-TVI kamera

IR távolság 25-30m között (környezeti viszonyoktól függően) 2D-DNR OSD vezérlés Kábelről D-WDR Kiegészítő megvilágításként IR sugárzó alkalmazható 2.

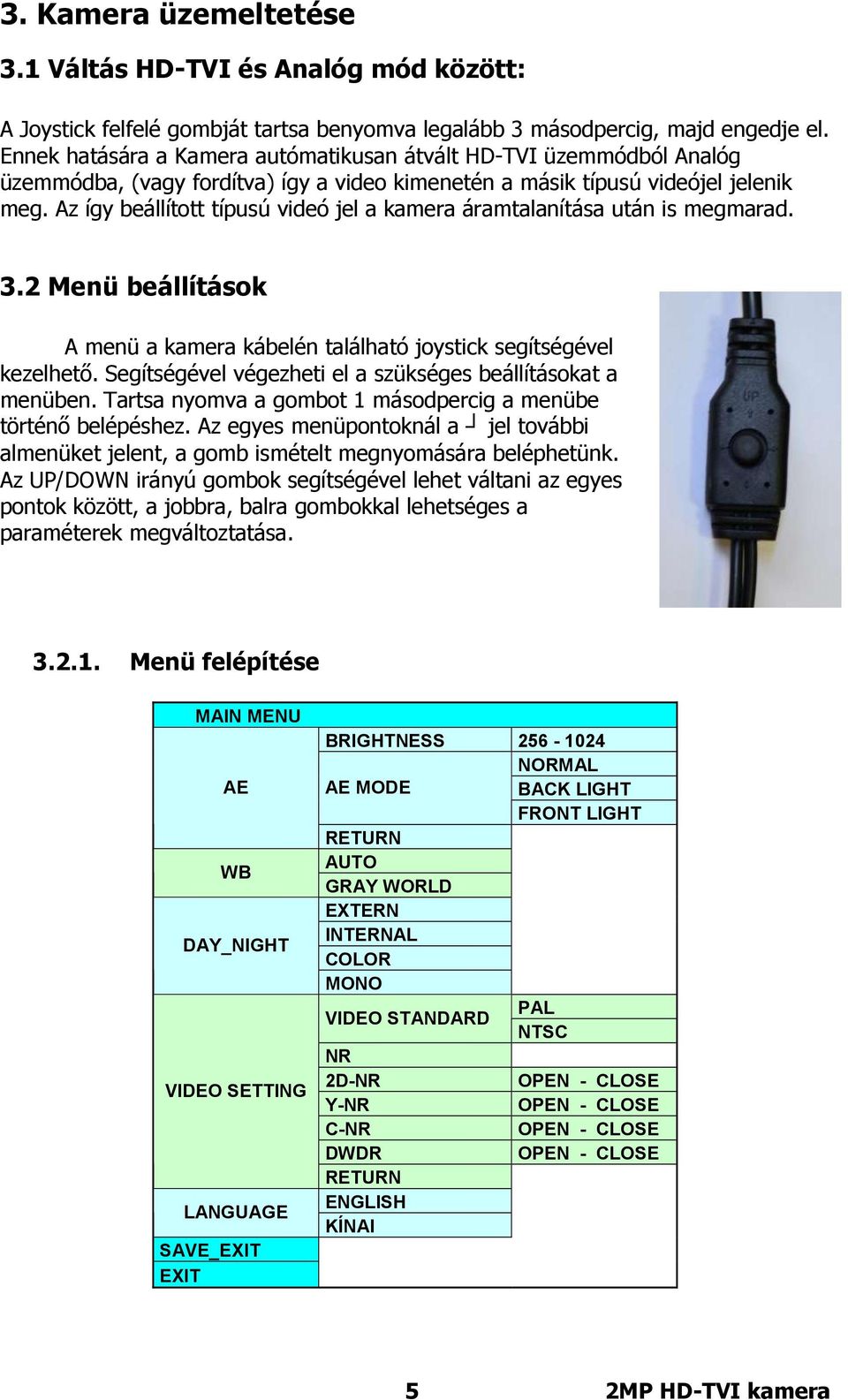

5 3. Kamera üzemeltetése 3.1 Váltás HD-TVI és Analóg mód között: A Joystick felfelé gombját tartsa benyomva legalább 3 másodpercig, majd engedje el. Ennek hatására a Kamera autómatikusan átvált HD-TVI üzemmódból Analóg üzemmódba, (vagy fordítva) így a video kimenetén a másik típusú videójel jelenik meg. Az így beállított típusú videó jel a kamera áramtalanítása után is megmarad. 3.2 Menü beállítások A menü a kamera kábelén található joystick segítségével kezelhető. Segítségével végezheti el a szükséges beállításokat a menüben. Tartsa nyomva a gombot 1 másodpercig a menübe történő belépéshez. Az egyes menüpontoknál a jel további almenüket jelent, a gomb ismételt megnyomására beléphetünk. Az UP/DOWN irányú gombok segítségével lehet váltani az egyes pontok között, a jobbra, balra gombokkal lehetséges a paraméterek megváltoztatása Menü felépítése MAIN MENU AE WB DAY_NIGHT VIDEO SETTING LANGUAGE SAVE_EXIT EXIT BRIGHTNESS NORMAL AE MODE BACK LIGHT FRONT LIGHT RETURN AUTO GRAY WORLD EXTERN INTERNAL COLOR MONO PAL VIDEO STANDARD NTSC NR 2D-NR OPEN - CLOSE Y-NR OPEN - CLOSE C-NR OPEN - CLOSE DWDR OPEN - CLOSE RETURN ENGLISH KÍNAI 5 2MP HD-TVI kamera

Az így beállított típusú videó jel a kamera áramtalanítása után is megmarad. 3.2 Menü beállítások A menü a kamera kábelén található joystick segítségével kezelhető.

6 Íriszvezérlés beállítása (AE) A középső gomb megnyomásával megnyitja az almenüt. Brightness menüpontban a fényességet tudja állítani 256 és 1024 között. A 400-as érték az alapértelmezett. AE MODE menüpontban a háttérfény kompenzációt tudja állítani. Normal: alapértelmezett érték Back Light: akkor választandó, ha a világosabb háttér előtt lévő dolgokat szeretné látni Front Light: akkor választandó, ha világosabb előtér mögött lévő dolgokat szeretné látni. A RETURN sort kiválasztva és a középső gombot megnyomva jutunk vissza a főmenübe Fehéregyensúly beállítása (WB) Két előre beállított érték közül tud választani: AUTO: az alapértelmezett beállítás. GRAY WORLD Day Nigh váltás beállítása Beállítható értékek: EXTERN: A fényérzékelő jelszintje alapján vált színes és FF üzemmód között. INTERNAL: A kamera szoftvere végzi az üzemmódok közti váltást. COLOR: a kamera csak színes üzemmódban ad képet. MONO: a kamera csak fekete-fehér üzemmódban ad képet Video beállítások Ebben a menüpontban állítható a kamera videojel szabványa, és zajcsökkentési funkciói. VIDEO STANDARD: videojel szabvány: választható a PAL (alapértelmezett, Európai szabvány) és NTSC. NR: zajcsökkentés (Noise Resistance) Két előre beállított állapot között tudja váltani: OPEN és CLOSE. A középső gomb megnyomásával nyitja meg az almenüt: 2D-NR, Y-NR, C-NR. Ezen menüpontok állításávakl tudja csökkenteni a képen megjelenő zajt. DWDR: Digitális WDR két előre beállított állapot között változtatható: OPEN és CLOSE. A kamera automatikusan állítja be az adott környezetnek megfelelő fényerőt, a tisztább, részletesebb kép érdekében. Return: Ezt sort kiválasztva és a középső gombot megnyomva jutunk vissza a főmenübe. 6 2MP HD-TVI kamera

Normal: alapértelmezett érték Back Light: akkor választandó, ha a világosabb háttér előtt lévő dolgokat szeretné látni Front Light: akkor választandó, ha világosabb előtér mögött lévő dolgokat

7 Nyelv beállítása A menüben az alapértelmezett angol és a kínai nyelv közül tud választani Mentés és kilépés SAVE_EXIT menüpontot választva tudja elmenteni a menüben tett változtatásokat és kilépni a menüből. EXIT menüponttal kilép a menüből. EZT A MENÜPONTOT VÁLASZTVA A MENÜBEN TETT VÁÉTOZTATÁSOK NEM KERÜLNEK MENTÉSRE! 4. Hibalehetőségek Abban az esetben, ha a kamera működése közben hiba lép fel, tekintse át az alábbi táblázatot. Ha a problémát ennek segítségéve sem tudja megoldani, forduljon szakemberhez. Probléma Megoldás A képernyőn nem jelenik meg semmi Ellenőrizze a táp-, és videókábeleket, hogy azok megfelelően vannak-e csatlakoztatva a monitorhoz A megjelenített kép homályos Tisztítsa meg az optikát puha vászondarabbal, ha az szennyezett. Állítsa be a monitort megfelelően Ha a kamera erős fényforrás felé van irányítva, változtasson a pozíción Állítsa be a fókuszt A megjelenített kép sötét Állítson a monitor kontrasztján Ha van közbenső eszköz, állítsa be a megfelelő hurokellenállást A kamera nem működik megfelelően és a Ellenőrizze, hogy a megfelelő felülete felhevül tápegységről üzemelteti-e a kamerát A kép vibrál Ha a kamera közvetlen napfény hatásának van kitéve vagy fluoreszkáló fényforrás felé van irányítva, változtasson a pozícióján 7 2MP HD-TVI kamera

EZT A MENÜPONTOT VÁLASZTVA A MENÜBEN TETT VÁÉTOZTATÁSOK NEM KERÜLNEK MENTÉSRE! 4. Hibalehetőségek Abban az esetben, ha a kamera működése közben hiba lép fel, tekintse át az alábbi táblázatot.

8 5. Műszaki adatok Típus Kültéri, varifokális D&N IR dóm kamera Képérzékelő 1/3" SONY EXMOR CMOS Felbontás 2MP (1920x1080) Videójel kimenet HDTVI videójel, BNC Jel-zaj viszony több, mint 48dB (AGC ki) Optika f=2.8-12mm/f1.4 IR Vízszintes látószög Fényérzékenység színes 0.1 lux, FF 0.01 lux Day&Night valós IR LED 36db (880nm, 60 ) IR hatótávolság 25-30m (környezeti viszonyoktól függően) Fehér színegyensúly AWB (auto) AGC auto BLC auto 3D-DNR auto Elektronikus Shutter auto (1/50-1/100,000 másodperc) Átviteli távolság max. 500m IP védettség IP 66 Működési hőmérséklet -20 C C Tápellátás 12V DC (stabilizált) Áramfelvétel 60mA (IR ki) / 400mA (IR be) Méretek 134.4(szél.) x 135.5(mag.) x 146(mély.) Súly 875g 8 2MP HD-TVI kamera

01 lux Day&Night valós IR LED 36db (880nm, 60 ) IR hatótávolság 25-30m (környezeti viszonyoktól függően) Fehér színegyensúly AWB (auto) AGC auto BLC auto 3D-DNR auto Elektronikus
