LVC S101HP SZÍNES 230V KAMERA HASZNÁLATI ÚTMUTATÓ

Átírás

1 LVC S101HP SZÍNES 230V KAMERA HASZNÁLATI ÚTMUTATÓ Tulajdonságok: - nagy felbontás és érzékenység az 1/3 Super HAD CCD-vel - beépített 2x digitális zoom - a lencse telepítése megkönnyítve ( C/CS is szerelhető, back fókusz állítható) - beépített mozgásérzékelő - külső szinkron (Line Lock, Genlock, VD Lock ) - OSD menü - Elszigetelt táp áramkör Karbantartási útmutató: - távolítsa el a port és szennyeződéseket a lencse felületéről egy fúvókával - puha, száraz ruhával törölje le a kamera külső burkolatát. Ha nagyon bepiszkolódott, akkor használjon egy kevés semleges tisztítószerrel átitatott ruhát s utána törölje szárazra. Kerülje az illékony oldószerek használatát, mint például higító, alkohol, benzin. Ezek sérülést okozhatnak a külső burkolaton. Előírások a biztonságos működés érdekében A hálózati 230V ot használja a kamerához Magyarországon. A kamera kezelése: Vigyázzunk, hogy ne öntsünk vizet vagy más folyadékot a kamerára. Ne kerüljön gyúlékony anyag vagy fém a borítás alá. A kamera elromolhat vagy kigyulladhat esetleg áramütést okozhat ha idegen tárgy kerül bele. Működési és raktározási helyek: Ne nézzünk a kamerával hosszabb ideig fényes tárgyakat (például: fényforrások, csillogó alkatrészek). Kerüljük a tárolást és üzemeltetést a következő helyeken: - szélsőségesen hideg vagy meleg helyen (működési : -5ºC- 50ºC között, mindezek mellett az ajánlott inkább a 0ºC- 45ºC közötti intervallum) - nyirkos vagy poros helyen - eső áztatta helyeken - erős rezgésnek kitett helyeken - elektromágneses kisugárzást adó készülékek közelében 1

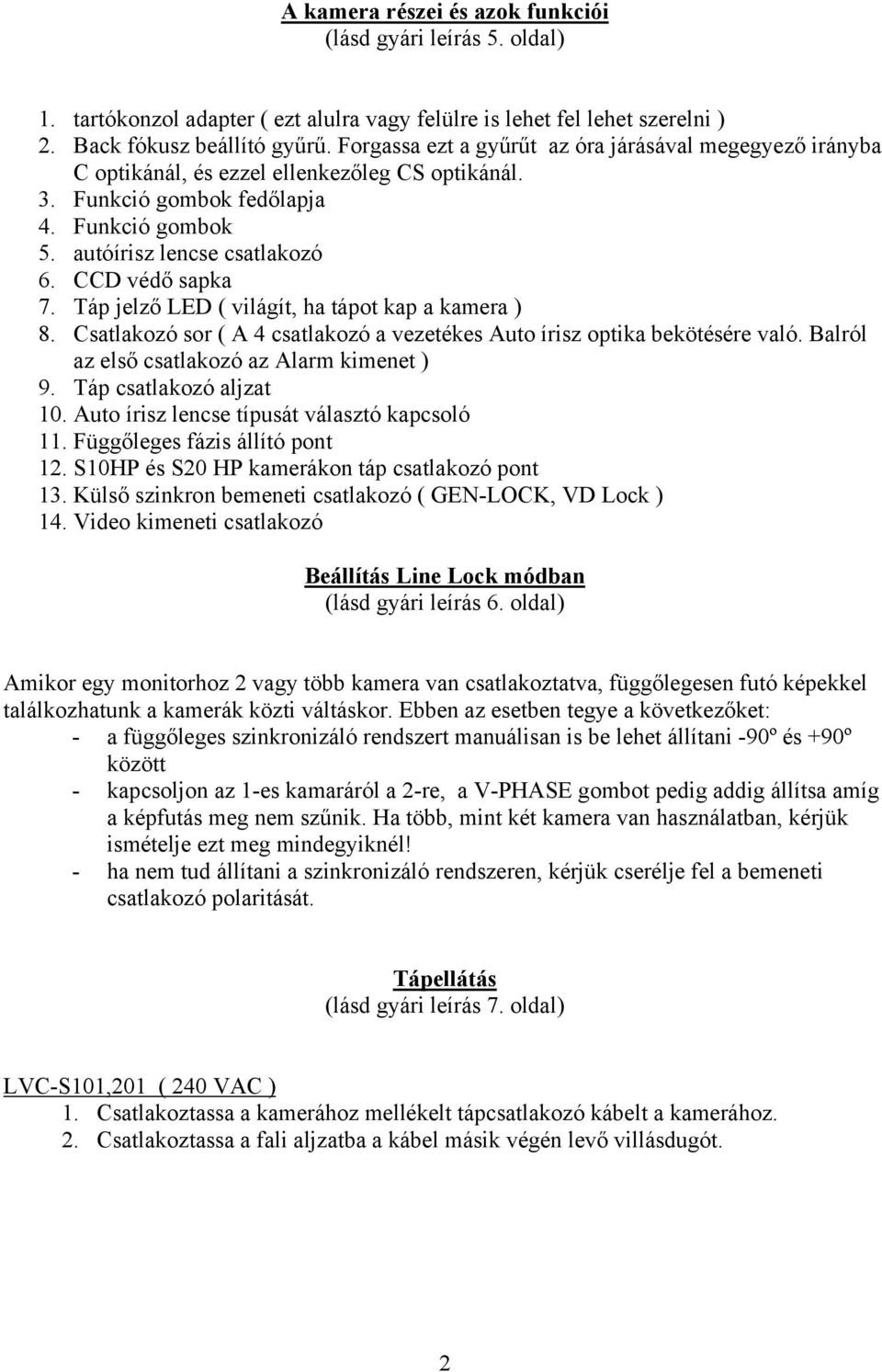

2 A kamera részei és azok funkciói (lásd gyári leírás 5. oldal) 1. tartókonzol adapter ( ezt alulra vagy felülre is lehet fel lehet szerelni ) 2. Back fókusz beállító gyűrű. Forgassa ezt a gyűrűt az óra járásával megegyező irányba C optikánál, és ezzel ellenkezőleg CS optikánál. 3. Funkció gombok fedőlapja 4. Funkció gombok 5. autóírisz lencse csatlakozó 6. CCD védő sapka 7. Táp jelző LED ( világít, ha tápot kap a kamera ) 8. Csatlakozó sor ( A 4 csatlakozó a vezetékes Auto írisz optika bekötésére való. Balról az első csatlakozó az Alarm kimenet ) 9. Táp csatlakozó aljzat 10. Auto írisz lencse típusát választó kapcsoló 11. Függőleges fázis állító pont 12. S10HP és S20 HP kamerákon táp csatlakozó pont 13. Külső szinkron bemeneti csatlakozó ( GEN-LOCK, VD Lock ) 14. Video kimeneti csatlakozó Beállítás Line Lock módban (lásd gyári leírás 6. oldal) Amikor egy monitorhoz 2 vagy több kamera van csatlakoztatva, függőlegesen futó képekkel találkozhatunk a kamerák közti váltáskor. Ebben az esetben tegye a következőket: - a függőleges szinkronizáló rendszert manuálisan is be lehet állítani -90º és +90º között - kapcsoljon az 1-es kamaráról a 2-re, a V-PHASE gombot pedig addig állítsa amíg a képfutás meg nem szűnik. Ha több, mint két kamera van használatban, kérjük ismételje ezt meg mindegyiknél! - ha nem tud állítani a szinkronizáló rendszeren, kérjük cserélje fel a bemeneti csatlakozó polaritását. Tápellátás (lásd gyári leírás 7. oldal) LVC-S101,201 ( 240 VAC ) 1. Csatlakoztassa a kamerához mellékelt tápcsatlakozó kábelt a kamerához. 2. Csatlakoztassa a fali aljzatba a kábel másik végén levő villásdugót. 2

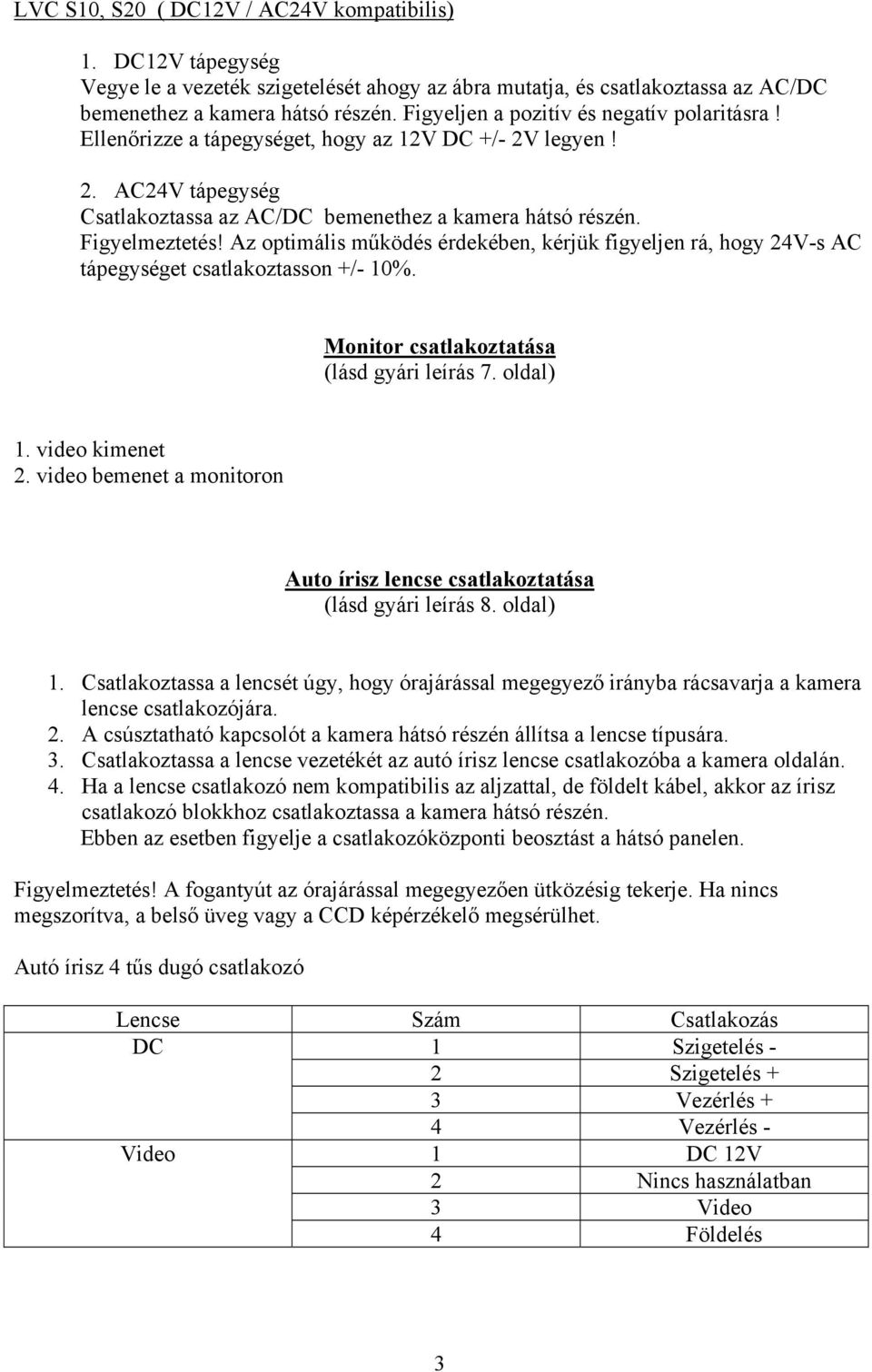

3 LVC S10, S20 ( DC12V / AC24V kompatibilis) 1. DC12V tápegység Vegye le a vezeték szigetelését ahogy az ábra mutatja, és csatlakoztassa az AC/DC bemenethez a kamera hátsó részén. Figyeljen a pozitív és negatív polaritásra! Ellenőrizze a tápegységet, hogy az 12V DC +/- 2V legyen! 2. AC24V tápegység Csatlakoztassa az AC/DC bemenethez a kamera hátsó részén. Figyelmeztetés! Az optimális működés érdekében, kérjük figyeljen rá, hogy 24V-s AC tápegységet csatlakoztasson +/- 10%. Monitor csatlakoztatása (lásd gyári leírás 7. oldal) 1. video kimenet 2. video bemenet a monitoron Auto írisz lencse csatlakoztatása (lásd gyári leírás 8. oldal) 1. Csatlakoztassa a lencsét úgy, hogy órajárással megegyező irányba rácsavarja a kamera lencse csatlakozójára. 2. A csúsztatható kapcsolót a kamera hátsó részén állítsa a lencse típusára. 3. Csatlakoztassa a lencse vezetékét az autó írisz lencse csatlakozóba a kamera oldalán. 4. Ha a lencse csatlakozó nem kompatibilis az aljzattal, de földelt kábel, akkor az írisz csatlakozó blokkhoz csatlakoztassa a kamera hátsó részén. Ebben az esetben figyelje a csatlakozóközponti beosztást a hátsó panelen. Figyelmeztetés! A fogantyút az órajárással megegyezően ütközésig tekerje. Ha nincs megszorítva, a belső üveg vagy a CCD képérzékelő megsérülhet. Autó írisz 4 tűs dugó csatlakozó Lencse Szám Csatlakozás DC 1 Szigetelés - 2 Szigetelés + 3 Vezérlés + 4 Vezérlés - Video 1 DC 12V 2 Nincs használatban 3 Video 4 Földelés 3

4 Riasztó csatlakoztatása 1. A riasztási kimenetet csatlakoztassa a a VCR- hez vagy egyéb eszközhöz. 2. Állítsa be a riasztó módot a Menü funkció segítségével. (lásd késöbb) Figyelmeztetés! A riasztási kimenet közös az Autó irisz negatívval. Back fókusz beállítás (lásd gyári leírás 9. oldal) 1. Lazítsa meg a csavart a hátsó gyűrű fogantyúján. 2. Forgassa el addig a fogantyút addig, amíg a kívánt élességet el nem éri. 3. Húzza meg a csavart a hátsó gyűrű fogantyúján. A kamera beüzemelése (lásd gyári leírás 10. oldal) A kamera olyan tartókonzol adapterrel van ellátva amely lehetővé teszi az alulról illetve a felülről történő rögzítést is. FUNKCIÓK BEÁLLÍTÁSA (lásd gyári leírás oldal) FEL/LE Auto ELC Shutter DC/VIDEO Villódzásmentesíés FEL/LE AGC () Menü 1 Háttérfény ) Élesség Normál/Finom /Éles WBC mód ATW/AWC ATW R/B Push Auto Szinkronizáló rendszer INT/LL INT/LL Manuális beállítás VD/VS automati -kus beállítás AGC: Automatic Gain Control- automatikus erősítés szabályozás WBC: White Balance Control fehérfény egyensúly beállítás ATW: Automatic White Balance Control- automatikus fehérfény egyensúly AWC: Push Auto White Mode BLC: Back Light Compansation: háttérfény kompenzáció LL: Line Lock INTL: internal- belső szinkronizáló mód R/B: red / blue- vörös és kék szín beállítása 4

5 Mozgásérzékelés Szint beállítás Terület beállítás Kamera azonosító Azonosító beállítás Menü 2 Állítható színtelítettség Eredeti beállítások Érzékenység Motion DET : Motion Detection- mozgásérzékelés Wide Burst : Állítható színtelítettség Menü beállítása (lásd gyári leírás 13. oldal) Ez a kamera rendelkezik egy felhasználó által beállítható menüvel, melyet a monitor kijelez. Ahhoz, hogy az OSD (ON SCREEN DISPLAY- képernyőn vezérelhető menü) funkciókat beállítsa, használja az oldalsó panelen található gombokat. FEL/LE: ezekkel lehet kiválasztani az egyes funkciókat JOBBRA/BALRA: a paraméterek bevitelére illetve állítására szolgálnak Középső gomb: ezzel tudunk a menübe belépni illetve kilépni onnan A digitális zoom funkciót közvetlenül be tudja állítani a JOOBRA/BALRA gombokkal. A BALRA gombbal szűklátószögű, s JOBBRA gombbal pedig széles látószegű lesz a kép. Beállítási menü megnyitása Tartsa lenyomva a középső gombot legalább 2 másodpercig, s az OSD menü meg fog jelenni a képernyőn. A kamera beállításainak megváltoztatása a Menü 1 -ben (lásd gyári leírás 14. oldal) Menü 1. Shutter 1/250 AGC BE Háttérfény KI Élesség Normál WBC mód ATW Szinkronizáló mód INT 1. beállítása 1. használja a LE/FEL gombokat a menüpontba való belépéshez 2. használja a JOBBRA/BALRA gombokat a fényerősség mértékének beállításához 5

6 2.Shutter sebességének beállítása 1. használja a LE/FEL gombokat a Shutter menüpontba való belépéshez 2. használja a JOBBRA/BALRA gombokat a sebességi mód beállításához 8 lehetőség van gyors shutter módban: Normál 1/60 (1/50- PAL), villódzásmentesítés, 1/250, 1/500, 1/1000, 1/2000, 1/4000 és 1/10000 Figyelmeztetés! Ez a funkció csak DC vagy video írisz módban érhető el! 3.AGC beállítása 1. használja a LE/FEL gombokat az AGC menüpontba való belépéshez 2. használja a JOBBRA/BALRA gombokat az AGC be- vagy kikapcsolásához 4.Háttérfény beállítása 1. használja a LE/FEL gombokat a Háttérfény menüpontba való belépéshez 2. használja a JOBBRA/BALRA gombokat a BLC be- illetve kikapcsolásához 5.Élesség beállítása 1. használja a LE/FEL gombokat az Élesség menüpontba való belépéshez 2. használja a BALRA/JOBBRA gombokat a mód beállításához 3 mód lehetséges: normál, finom, éles 6.WBC beállítása (lásd gyári leírás 15. oldal) 1. használja a LE/FEL gombokat a WBC menüpontba való belépéshez 2. használja a JOBBRA/BALRA gombokat a mód kiválasztásához (ATW / AWC)) 3. használja a középső gombot az ATW almenüjébe lépéshez 4. használja a vörös vagy kék szín kiválasztásához a középső gombot 5. a JOBBRA/BALRA gombokkal tud állítani a színeken A Push Auto Fehérfény mód csak abban az esetben működik, ha megnyomja a középső gombot AWC módban! ATW mód: Fehérfény egyensúly automatikusan be van állítva. (Kiterjedés körülbelül 2300K tól 9000K ig.) AWC mód: Fehérfény egyensúly fix, s Push Auto fehérfény mód van használatban, abban az esetben ha megnyomja a középső gombot. 7.Szinkronizáló mód beállítása 1. használja a LE/FEL gombokat a Szinkronizáló módba való belépéshez 2. használja a JOBBRA/BALRA gombokat az LL illetve INT módok közötti választáshoz 6

7 A kamera beállításainak megváltoztatása a Menü 2 ben (lásd gyári leírás 16. oldal) Mozgásérzékelés Kamera azonosító Színtelítettség állítása Eredeti beállítások Menü 2 BE BE BE BE 1.Mozgásérzékelés beállítása a Menü 2- ben 1. használja a LE/FEL gombokat a Mozgásérzékelés módba való belépéshez 2. használja a JOBBRA/BALRA gombokat a mód be- illetve kikapcsolásához Ha a mozgásérzékelés be van állítva, akkor egy MOTION DETECTED felirat jelenik meg a képernyő tetején. Mozgásérzékeny felület beállítása 1. Nyomja meg a középső gombot az almenübe való lépéshez 2. használja a FEL/LE gombokat a Mozgásérzékeny felület beállítása menüpontba való belépéshez 3. használja a FEL/LE gombokat a Mozgásérzékeny felület kiválasztásához 4. használja a JOBBRA/BALRA gombokat a megfigyelés be- illetve kikapcsolásához A fehér jelzéssel ellátott felület nem lehet alkalmazni a mozgásérzékelést. Ez a kamera 5 különböző területet tud megfigyelni. Figyelmeztetés! A mozgásérzékelés nem működik a következő szituációkban! - amikor a kamera egy villódzó, fluoreszkáló fényforrással ellátott objektumot vesz - amikor a szél fújja a függönyöket vagy leveleket - ha az objektum olyan helyen van, ahol a fényerősség nem állandó Ha a digitális zoom be van kapcsolva, a mozgásérzékelés nem működik. Kérjük állítsa a zoom kapcsolót széles látószögűre. Kamera azonosító beállítása (lásd gyári leírás 17. oldal) 1. használja FEL/LE gombokat a Kamera azonosító menüpontba való belépéshez 2. nyomja meg a középső gombot az almenübe való belépéshez 3. használja a FEL/LE és JOBBRA/BALRA gombokat a kívánt karakterek beállításához 4. használja a JOBBRA/BALRA gombokat a felirat ki- illetve bekapcsolásához Karakterek megváltoztatása: 1. használja a FEL/LE gombokat a kurzor való mozgatásához 2. használja a JOBBRA/BALRA gombokat kurzor mozgatásához a kívánt karakterhez, majd ismételje meg az 1. lépést. Azonosító kijelzés pozíciójának megváltoztatása 1. használja a FEL/LE gombokat s a kurzort vigye a Pozíció menüpontba 2. nyomja meg a középső gombot az almenübe való lépéshez 3. használja a FEL/LE gombokat hogy kiválassza a kívánt pozíciót, majd nyomja meg a középső gombot a beállításhoz 7

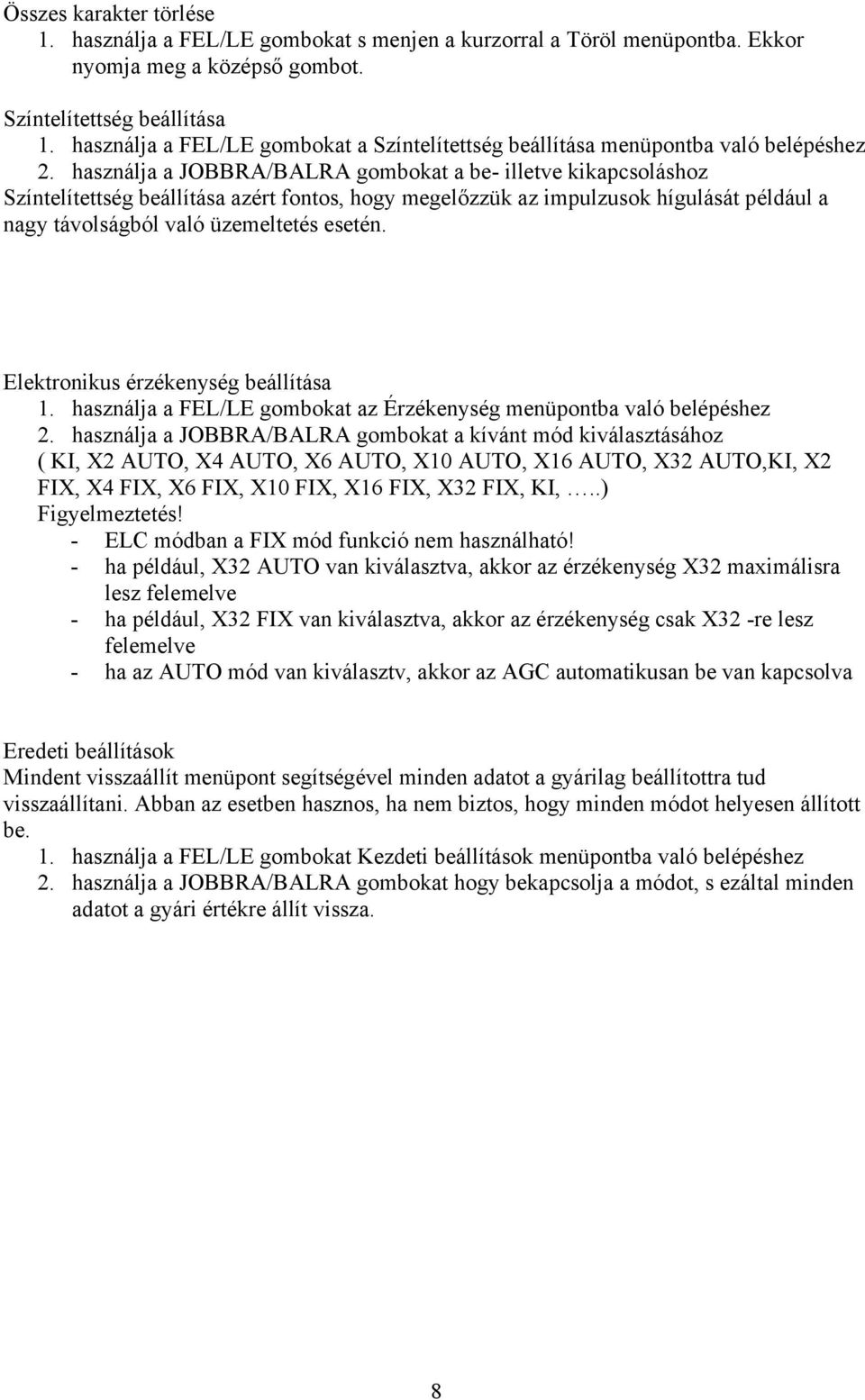

8 Összes karakter törlése 1. használja a FEL/LE gombokat s menjen a kurzorral a Töröl menüpontba. Ekkor nyomja meg a középső gombot. Színtelítettség beállítása 1. használja a FEL/LE gombokat a Színtelítettség beállítása menüpontba való belépéshez 2. használja a JOBBRA/BALRA gombokat a be- illetve kikapcsoláshoz Színtelítettség beállítása azért fontos, hogy megelőzzük az impulzusok hígulását például a nagy távolságból való üzemeltetés esetén. Elektronikus érzékenység beállítása 1. használja a FEL/LE gombokat az Érzékenység menüpontba való belépéshez 2. használja a JOBBRA/BALRA gombokat a kívánt mód kiválasztásához ( KI, X2 AUTO, X4 AUTO, X6 AUTO, X10 AUTO, X16 AUTO, X32 AUTO,KI, X2 FIX, X4 FIX, X6 FIX, X10 FIX, X16 FIX, X32 FIX, KI,..) Figyelmeztetés! - ELC módban a FIX mód funkció nem használható! - ha például, X32 AUTO van kiválasztva, akkor az érzékenység X32 maximálisra lesz felemelve - ha például, X32 FIX van kiválasztva, akkor az érzékenység csak X32 -re lesz felemelve - ha az AUTO mód van kiválasztv, akkor az AGC automatikusan be van kapcsolva Eredeti beállítások Mindent visszaállít menüpont segítségével minden adatot a gyárilag beállítottra tud visszaállítani. Abban az esetben hasznos, ha nem biztos, hogy minden módot helyesen állított be. 1. használja a FEL/LE gombokat Kezdeti beállítások menüpontba való belépéshez 2. használja a JOBBRA/BALRA gombokat hogy bekapcsolja a módot, s ezáltal minden adatot a gyári értékre állít vissza. 8

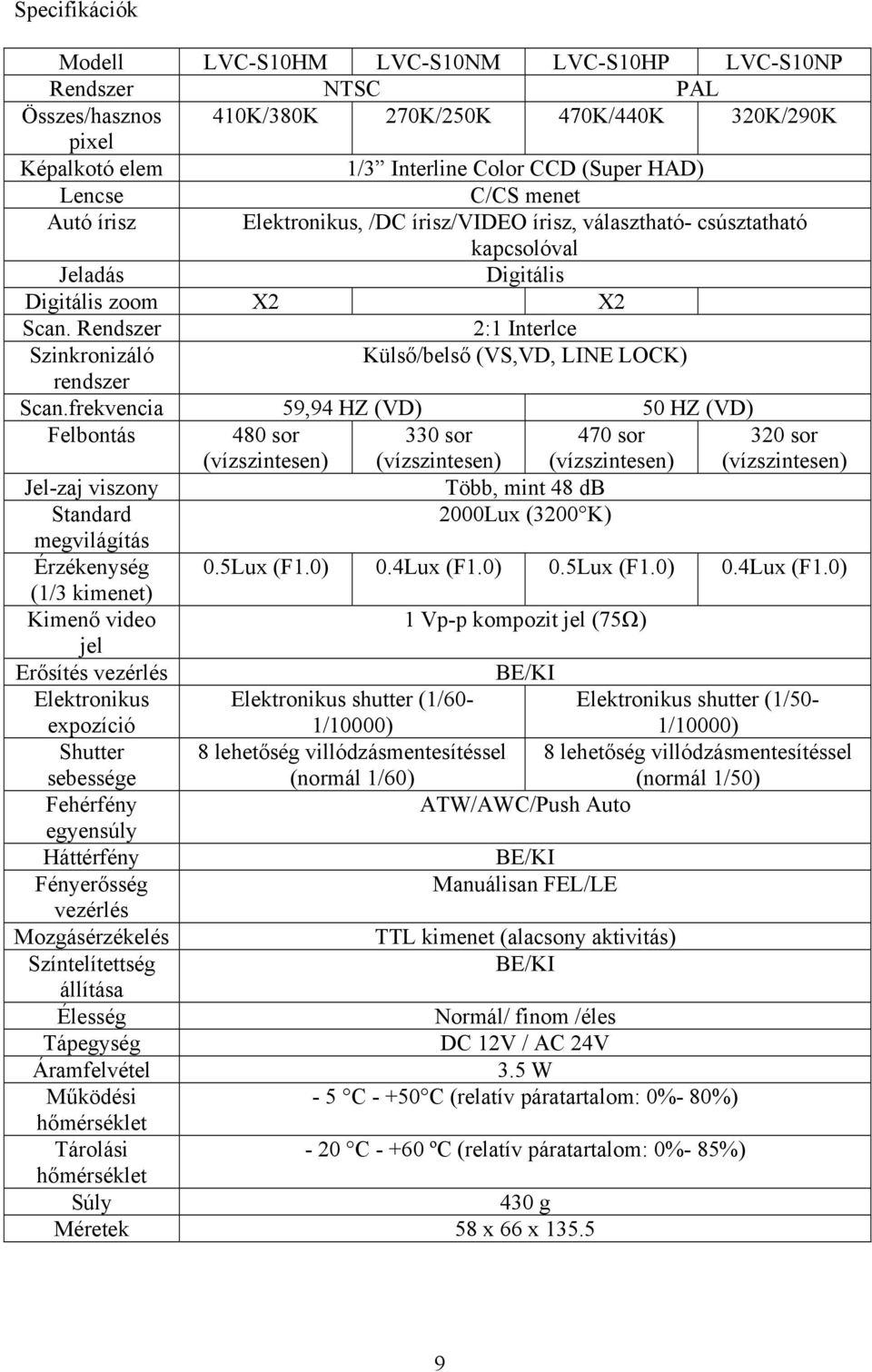

9 Specifikációk Modell LVC-S10HM LVC-S10NM LVC-S10HP LVC-S10NP Rendszer NTSC PAL Összes/hasznos 410K/380K 270K/250K 470K/440K 320K/290K pixel Képalkotó elem 1/3 Interline Color CCD (Super HAD) Lencse C/CS menet Autó írisz Elektronikus, /DC írisz/video írisz, választható- csúsztatható kapcsolóval Jeladás Digitális Digitális zoom X2 X2 Scan. Rendszer 2:1 Interlce Szinkronizáló Külső/belső (VS,VD, LINE LOCK) rendszer Scan.frekvencia 59,94 HZ (VD) 50 HZ (VD) Felbontás 480 sor 330 sor 470 sor 320 sor Jel-zaj viszony Több, mint 48 db Standard 2000Lux (3200 K) megvilágítás Érzékenység 0.5Lux (F1.0) 0.4Lux (F1.0) 0.5Lux (F1.0) 0.4Lux (F1.0) (1/3 kimenet) Kimenő video 1 Vp-p kompozit jel (75Ω) jel Erősítés vezérlés Elektronikus expozíció Elektronikus shutter (1/60- Elektronikus shutter (1/50- Shutter sebessége (normál 1/60) (normál 1/50) Fehérfény ATW/AWC/Push Auto egyensúly Háttérfény Manuálisan FEL/LE vezérlés Mozgásérzékelés TTL kimenet (alacsony aktivitás) Színtelítettség állítása Élesség Normál/ finom /éles Tápegység DC 12V / AC 24V Áramfelvétel 3.5 W Működési - 5 C C (relatív páratartalom: 0%- 80%) Tárolási - 20 C ºC (relatív páratartalom: 0%- 85%) Súly 430 g Méretek 58 x 66 x

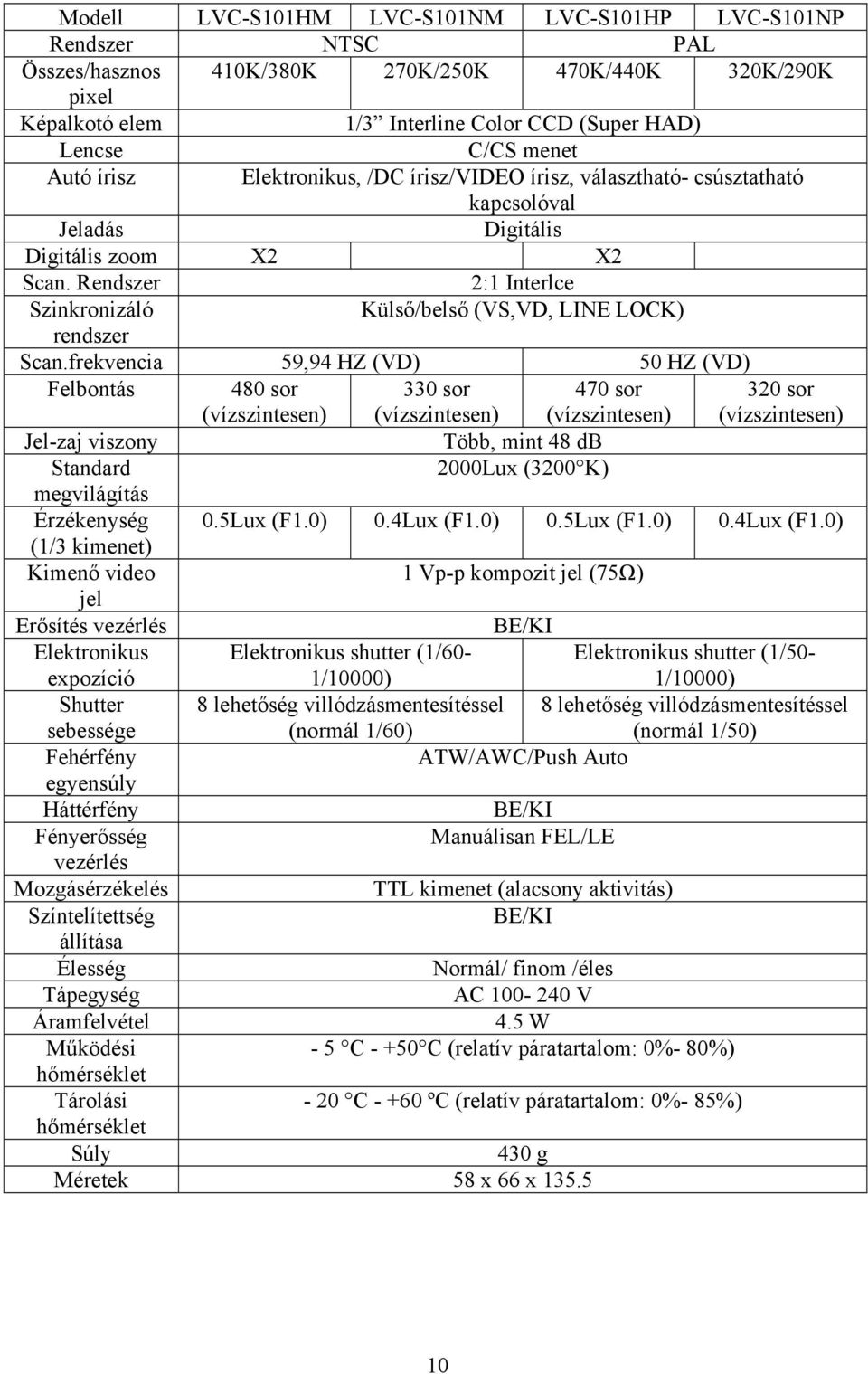

10 Modell LVC-S101HM LVC-S101NM LVC-S101HP LVC-S101NP Rendszer NTSC PAL Összes/hasznos 410K/380K 270K/250K 470K/440K 320K/290K pixel Képalkotó elem 1/3 Interline Color CCD (Super HAD) Lencse C/CS menet Autó írisz Elektronikus, /DC írisz/video írisz, választható- csúsztatható kapcsolóval Jeladás Digitális Digitális zoom X2 X2 Scan. Rendszer 2:1 Interlce Szinkronizáló Külső/belső (VS,VD, LINE LOCK) rendszer Scan.frekvencia 59,94 HZ (VD) 50 HZ (VD) Felbontás 480 sor 330 sor 470 sor 320 sor Jel-zaj viszony Több, mint 48 db Standard 2000Lux (3200 K) megvilágítás Érzékenység 0.5Lux (F1.0) 0.4Lux (F1.0) 0.5Lux (F1.0) 0.4Lux (F1.0) (1/3 kimenet) Kimenő video 1 Vp-p kompozit jel (75Ω) jel Erősítés vezérlés Elektronikus expozíció Elektronikus shutter (1/60- Elektronikus shutter (1/50- Shutter sebessége (normál 1/60) (normál 1/50) Fehérfény ATW/AWC/Push Auto egyensúly Háttérfény Manuálisan FEL/LE vezérlés Mozgásérzékelés TTL kimenet (alacsony aktivitás) Színtelítettség állítása Élesség Normál/ finom /éles Tápegység AC V Áramfelvétel 4.5 W Működési - 5 C C (relatív páratartalom: 0%- 80%) Tárolási - 20 C ºC (relatív páratartalom: 0%- 85%) Súly 430 g Méretek 58 x 66 x

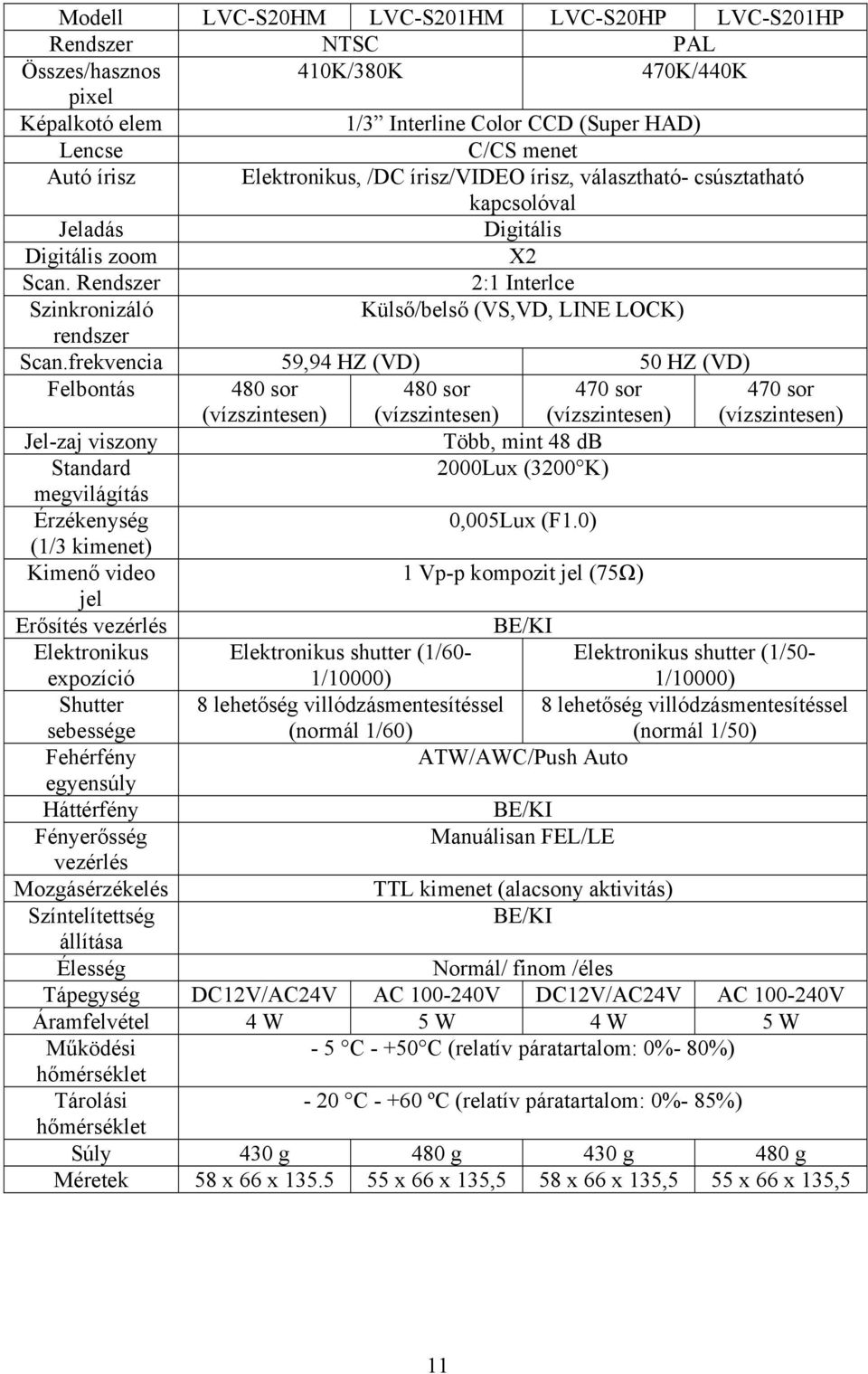

11 Modell LVC-S20HM LVC-S201HM LVC-S20HP LVC-S201HP Rendszer NTSC PAL Összes/hasznos 410K/380K 470K/440K pixel Képalkotó elem 1/3 Interline Color CCD (Super HAD) Lencse C/CS menet Autó írisz Elektronikus, /DC írisz/video írisz, választható- csúsztatható kapcsolóval Jeladás Digitális Digitális zoom X2 Scan. Rendszer 2:1 Interlce Szinkronizáló Külső/belső (VS,VD, LINE LOCK) rendszer Scan.frekvencia 59,94 HZ (VD) 50 HZ (VD) Felbontás 480 sor 480 sor 470 sor 470 sor Jel-zaj viszony Több, mint 48 db Standard 2000Lux (3200 K) megvilágítás Érzékenység 0,005Lux (F1.0) (1/3 kimenet) Kimenő video 1 Vp-p kompozit jel (75Ω) jel Erősítés vezérlés Elektronikus expozíció Elektronikus shutter (1/60- Elektronikus shutter (1/50- Shutter sebessége (normál 1/60) (normál 1/50) Fehérfény ATW/AWC/Push Auto egyensúly Háttérfény Manuálisan FEL/LE vezérlés Mozgásérzékelés TTL kimenet (alacsony aktivitás) Színtelítettség állítása Élesség Normál/ finom /éles Tápegység DC12V/AC24V AC V DC12V/AC24V AC V Áramfelvétel 4 W 5 W 4 W 5 W Működési - 5 C C (relatív páratartalom: 0%- 80%) Tárolási - 20 C ºC (relatív páratartalom: 0%- 85%) Súly 430 g 480 g 430 g 480 g Méretek 58 x 66 x x 66 x 135,5 58 x 66 x 135,5 55 x 66 x 135,5 11
