1 FELHASZNÁLÓI KÉZIKÖNYV IL-REF20H mozgásérzékelős LED reflektorhoz

2 Bevezetés A passzív, infravörös érzékelővel ellátott LED reflektor érzékeli a mozgást, valamint a testhőmérsékletet. Ha az érzékelő mozgást észlel, akkor bekapcsol és a beállítástól függően folyamatosan világít. A készülék el van látva egy szürkületi kapcsolóval, mellyel be lehet állítani, hogy milyen mértékű fényviszonyok mellett kapcsoljon be. A reflektor kizárólag szabadtéri használatra alkalmazható. A LED reflektor nem hordozható, fel kell szerelni egy stabil, szilárd felületre. A termék doboza a szerelvényeket (csavar, stb.) nem tartalmazza. Mielőtt megfognánk a LED reflektort, kapcsoljuk ki és győződjünk meg arról, hogy megfelelő hőmérsékletű legyen. Olyan helyre helyezzük a reflektort, ahol megfelelő a szellőzés. A reflektor minden oldalán biztosítsunk 30-30cm helyet a megfelelő szellőzéshez. Ha nem biztos abban, hogy rendelkezik elegendő hellyel, hívjon gyengeáramú szakember, vagy villanyszerelőt. A LED reflektort a megfigyelt területtől minimum 2,5m-re kell elhelyezni a megfelelő mozgásérzékelés érdekében. Ha a készülék már fel van szerelve, akkor be lehet állítani az érzékelés irányát. Hatótávolsága 10 méter, forgatási szöge 180. Ne szerelje fel a reflektort olyan helyre, ahol közvetlen, folyamatos hőforrásnak van kitéve (pl. gépjármű kipufogója, klímaberendezés ventilátora), mivel ezek aktiválhatják a mozgásérzékelőt és bekapcsolhatják a reflektort. A fényérzékelőt megzavarhatják különböző környezeti hatások is (pl. növények ágai, tükröződő víz, stb). A szélsőséges időjárás (pl. erős szél) is okozhat nem megfelelő működést. Ha az időjárás normalizálódik, a készülék működése visszaáll normál állapotba.

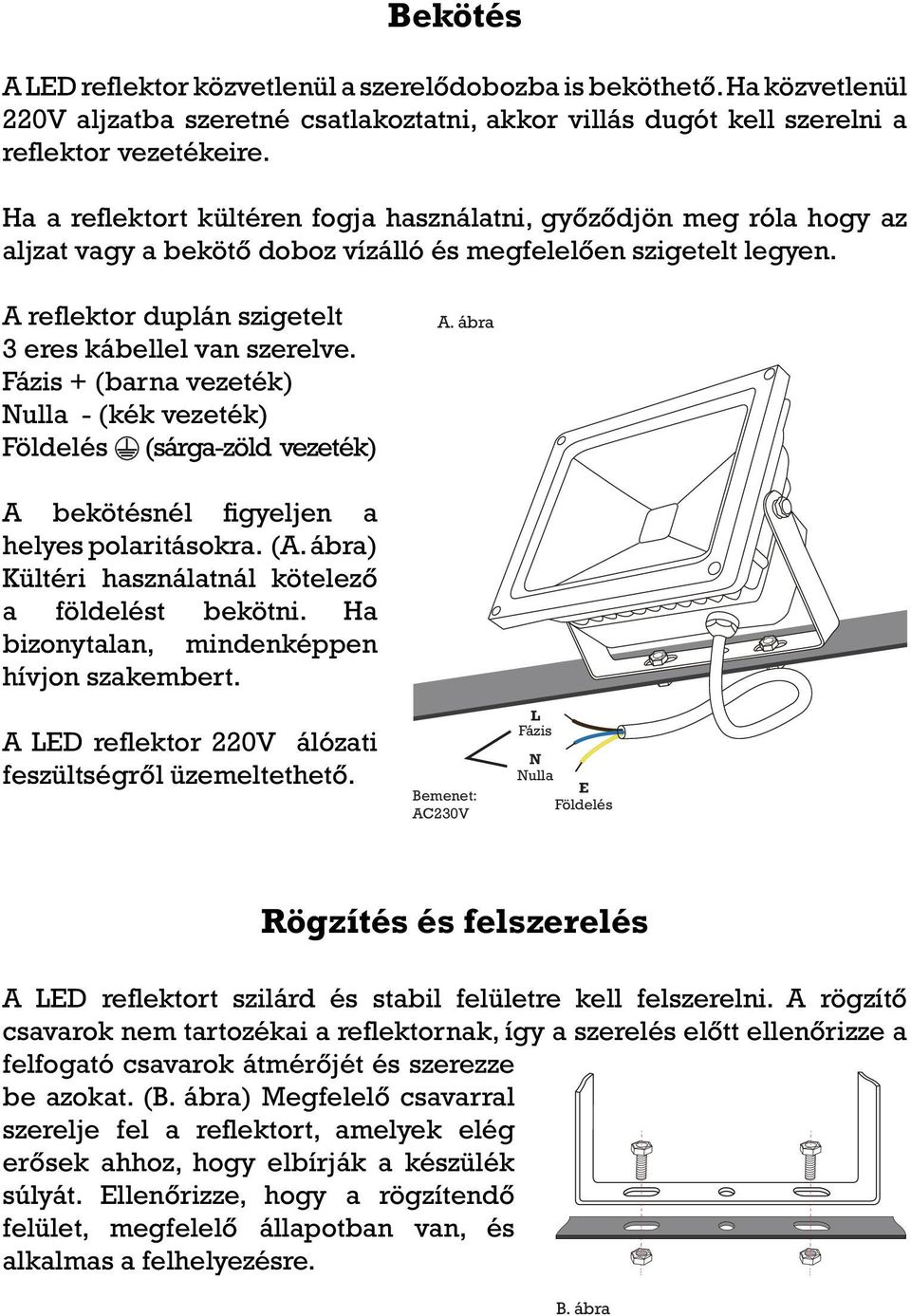

3 Bekötés A LED reflektor közvetlenül a szerelődobozba is beköthető. Ha közvetlenül 220V aljzatba szeretné csatlakoztatni, akkor villás dugót kell szerelni a reflektor vezetékeire. Ha a reflektort kültéren fogja használatni, győződjön meg róla hogy az aljzat vagy a bekötő doboz vízálló és megfelelően szigetelt legyen. A reflektor duplán szigetelt 3 eres kábellel van szerelve. Fázis + (barna vezeték) Nulla - (kék vezeték) Földelés (sárga-zöld vezeték) A bekötésnél figyeljen a helyes polaritásokra. (A. ábra) Kültéri használatnál kötelező a földelést bekötni. Ha bizonytalan, mindenképpen hívjon szakembert. A LED reflektor 220V álózati feszültségről üzemeltethető. A. ábra Bemenet: AC230V L Fázis N Nulla E Földelés Rögzítés és felszerelés A LED reflektort szilárd és stabil felületre kell felszerelni. A rögzítő csavarok nem tartozékai a reflektornak, így a szerelés előtt ellenőrizze a felfogató csavarok átmérőjét és szerezze be azokat. (B. ábra) Megfelelő csavarral szerelje fel a reflektort, amelyek elég erősek ahhoz, hogy elbírják a készülék súlyát. Ellenőrizze, hogy a rögzítendő felület, megfelelő állapotban van, és alkalmas a felhelyezésre. B. ábra

4 Mozgásérzékelő beállítása A szenzoron található potméterekkel lehet beállítani az érzékelő működési tartományait. A potméterekkel vezérelhető a mozgásérzékelés és a szürkületi tartományok, valamint beállítható a világítás időtartama. A LED reflektor három érzékelővel van ellátva (C. ábra): - Késleltetett bekapcsoló modul - Mozgásérzékelő modul - Fényérzékelő modul LUX érték: Fényérzékelő szenzor, itt lehet beállítani, hogy milyen szürkületnél kapcsoljon be a reflektor. C. ábra 1. Ha a potmétert a nap jelzéshez csavarja, akkor amíg világos van, folyamatosan világítani fog a LED reflektor. 2. Ha a potmétert a hold jelzéshez csavarja, akkor a reflektor csak éjszaka fog világítani. A két beállítás között tudjuk beállítani, hogy milyen szürkületnél világítson a reflektor. TIME érték: A világítás időtartamának beállítása. A legrövidebb idő 10 mp, a leghosszabb 6,5 perc, a kettő között lehet beállítani a világítás időtartamát. SENS érték: Mozgásérzékelő érzékenységének beállítása. A szenzor érzékenységének beállítása, azaz milyen mértékű mozgásnál/ elmozdulásnál kapcsoljon be a reflektor.

5 Figyelmeztetések 1. A LED reflektor IP65 védettséggel rendelkezik. Ez azt jelenti, hogy teljes mértékben ellenáll a pornak, valamint kisnyomású vízsugár ellen védett minden irányból (nem károsító mértékű szivárgás megengedett). 2. Felszerelés előtt ellenőrizze a felületet, hogy megfelelően stabil legyen a LED reflektor felrögzítéséhez. 3. A LED reflektor 220V feszültségről üzemeltethető. 4. A reflektort olyan helyre kell felszerelni hogy ne melegedjen túl egyik oldalon sem. Legalább 30 cm helyet kell neki hagyni, különben a LED reflektor élettartalma csökken. 5. A készülék üzemi hőmérséklet tartománya (melynél a termék megfelelően működik) -50 ~ 60 C. Az üzemi hőmérséklet nem lehet magasabb, mint 60 C. 6. A reflektor bekötésénél vagy a vezeték meghosszabbításánál használjon megfelelő keresztmetszetű és szigetelésű kábelt. 7. A biztonságos használat érdekében a földelés bekötése minden esetben kötelező.
