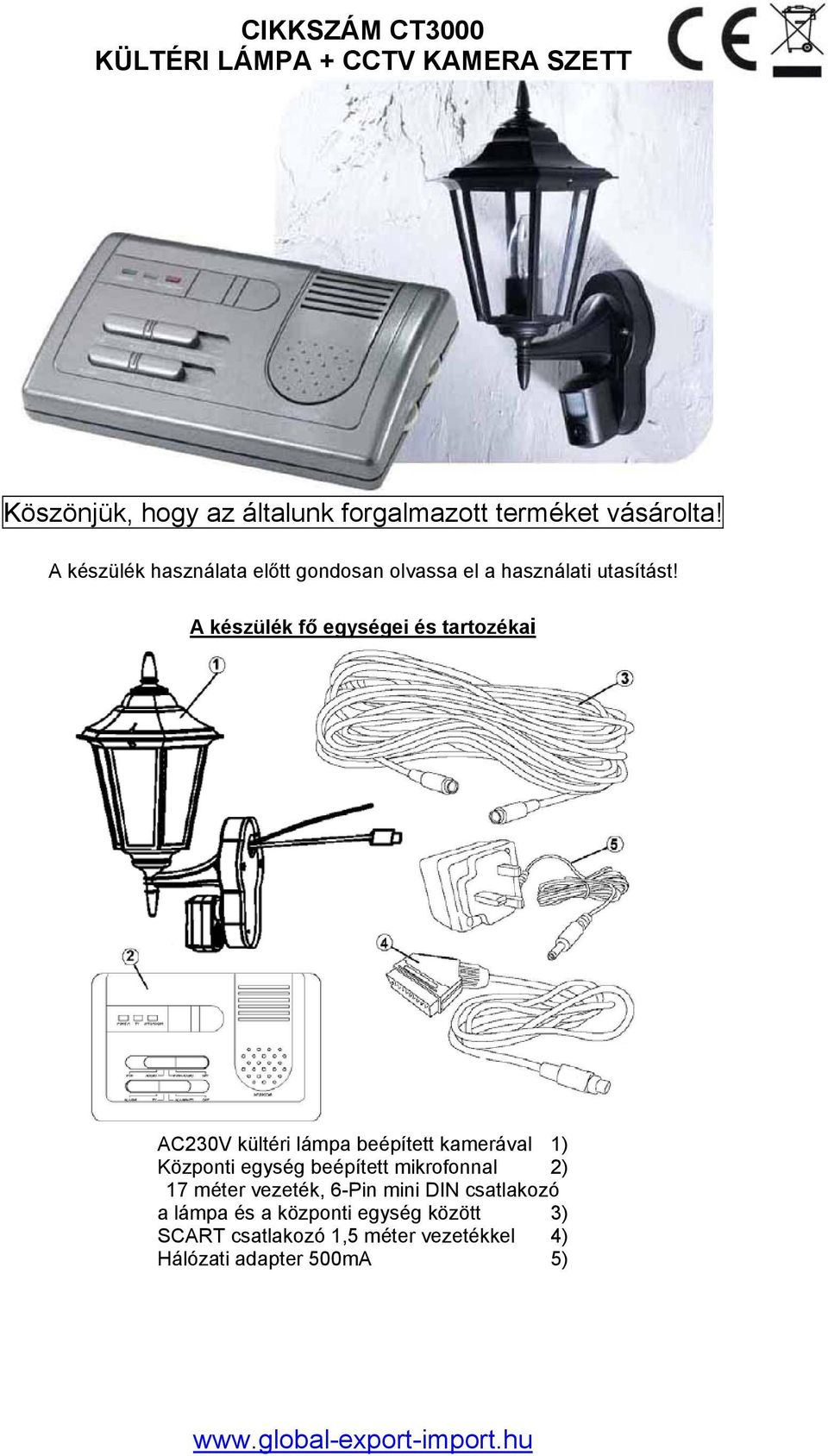

1 CIKKSZÁM CT3000 KÜLTÉRI LÁMPA + CCTV KAMERA SZETT Köszönjük, hogy az általunk forgalmazott terméket vásárolta! A készülék használata előtt gondosan olvassa el a használati utasítást! A készülék fő egységei és tartozékai AC230V kültéri lámpa beépített kamerával 1) Központi egység beépített mikrofonnal 2) 17 méter vezeték, 6-Pin mini DIN csatlakozó a lámpa és a központi egység között 3) SCART csatlakozó 1,5 méter vezetékkel 4) Hálózati adapter 500mA 5)

A készülék fő egységei és tartozékai AC230V kültéri lámpa beépített kamerával 1) Központi egység beépített mikrofonnal

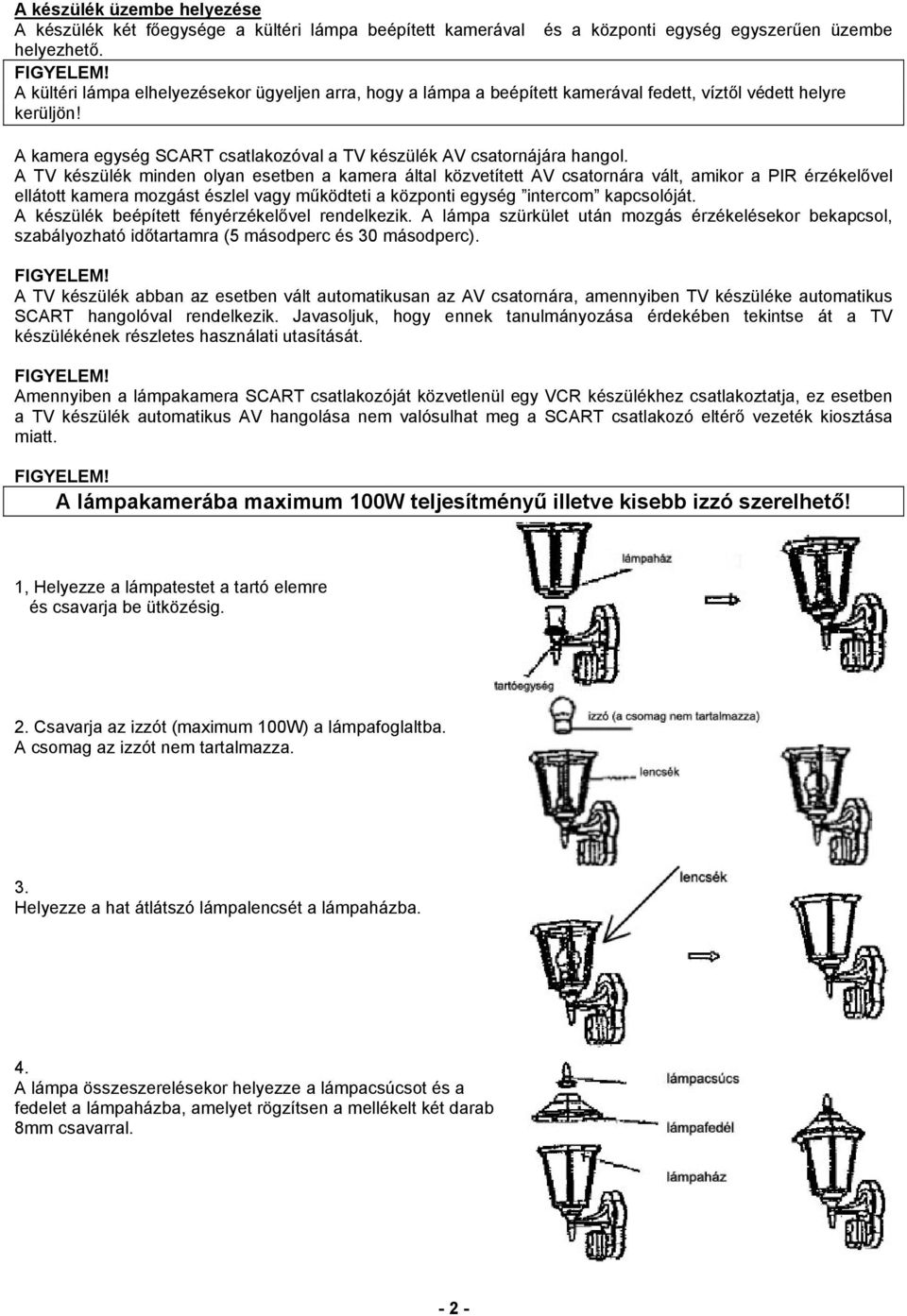

2 A készülék üzembe helyezése A készülék két főegysége a kültéri lámpa beépített kamerával és a központi egység egyszerűen üzembe helyezhető. A kültéri lámpa elhelyezésekor ügyeljen arra, hogy a lámpa a beépített kamerával fedett, víztől védett helyre kerüljön! A kamera egység SCART csatlakozóval a TV készülék AV csatornájára hangol. A TV készülék minden olyan esetben a kamera által közvetített AV csatornára vált, amikor a PIR érzékelővel ellátott kamera mozgást észlel vagy működteti a központi egység intercom kapcsolóját. A készülék beépített fényérzékelővel rendelkezik. A lámpa szürkület után mozgás érzékelésekor bekapcsol, szabályozható időtartamra (5 másodperc és 30 másodperc). A TV készülék abban az esetben vált automatikusan az AV csatornára, amennyiben TV készüléke automatikus SCART hangolóval rendelkezik. Javasoljuk, hogy ennek tanulmányozása érdekében tekintse át a TV készülékének részletes használati utasítását. Amennyiben a lámpakamera SCART csatlakozóját közvetlenül egy VCR készülékhez csatlakoztatja, ez esetben a TV készülék automatikus AV hangolása nem valósulhat meg a SCART csatlakozó eltérő vezeték kiosztása miatt. A lámpakamerába maximum 100W teljesítményű illetve kisebb izzó szerelhető! 1, Helyezze a lámpatestet a tartó elemre és csavarja be ütközésig. 2. Csavarja az izzót (maximum 100W) a lámpafoglaltba. A csomag az izzót nem tartalmazza. 3. Helyezze a hat átlátszó lámpalencsét a lámpaházba. 4. A lámpa összeszerelésekor helyezze a lámpacsúcsot és a fedelet a lámpaházba, amelyet rögzítsen a mellékelt két darab 8mm csavarral

A TV készülék minden olyan esetben a kamera által közvetített AV csatornára vált, amikor a PIR érzékelővel ellátott kamera mozgást észlel vagy működteti a központi egység intercom kapcsolóját.

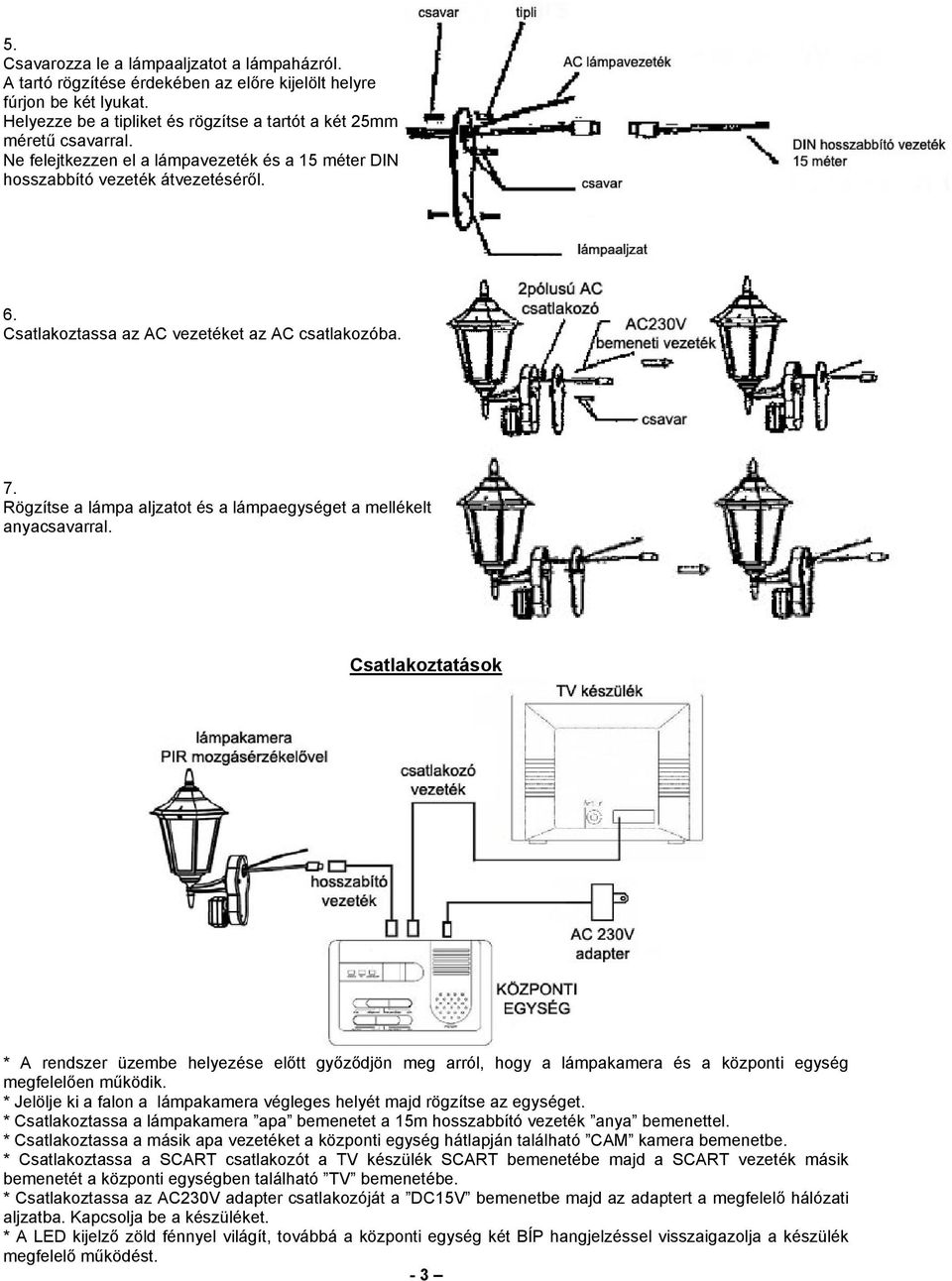

3 5. Csavarozza le a lámpaaljzatot a lámpaházról. A tartó rögzítése érdekében az előre kijelölt helyre fúrjon be két lyukat. Helyezze be a tipliket és rögzítse a tartót a két 25mm méretű csavarral. Ne felejtkezzen el a lámpavezeték és a 15 méter DIN hosszabbító vezeték átvezetéséről. 6. Csatlakoztassa az AC vezetéket az AC csatlakozóba. 7. Rögzítse a lámpa aljzatot és a lámpaegységet a mellékelt anyacsavarral. Csatlakoztatások * A rendszer üzembe helyezése előtt győződjön meg arról, hogy a lámpakamera és a központi egység megfelelően működik. * Jelölje ki a falon a lámpakamera végleges helyét majd rögzítse az egységet. * Csatlakoztassa a lámpakamera apa bemenetet a 15m hosszabbító vezeték anya bemenettel. * Csatlakoztassa a másik apa vezetéket a központi egység hátlapján található CAM kamera bemenetbe. * Csatlakoztassa a SCART csatlakozót a TV készülék SCART bemenetébe majd a SCART vezeték másik bemenetét a központi egységben található TV bemenetébe. * Csatlakoztassa az AC230V adapter csatlakozóját a DC15V bemenetbe majd az adaptert a megfelelő hálózati aljzatba. Kapcsolja be a készüléket. * A LED kijelző zöld fénnyel világít, továbbá a központi egység két BÍP hangjelzéssel visszaigazolja a készülék megfelelő működést. - 3

Rögzítse a lámpa aljzatot és a lámpaegységet a mellékelt anyacsavarral.

4 A lámpakamera elhelyezése és hasznos tanácsok * A lámpakamera nem vízálló, ezért annak kültéri elhelyezésekor fordítson arra gondot, hogy esőtől, víztől védett helyre, fedél alá kerüljön! * A kamera soha ne nézzen közvetlenül a napba vagy erős fényforrásba, mivel ez a kamera elektronikai alkatrészeinek meghibásodását eredményezi! * Célszerű a kamerát úgy elhelyezni, hogy az fentről lefelé a föld irányába nézzen! * Amennyiben a lámpakamera a bejárati ajtótól, mint lehetséges hangforrástól távoli elhelyezésre kerül, ez esetben a kamera a hangot nem képes továbbítani. * A csomagoló anyagot tartsa távol kisgyermekektől, mert ez fulladást okozhat! * Ne csatlakoztassa a hálózatba az adaptert nedves kézzel, vagy abban az esetben, ha aljzat nincs fixen rögzítve! * A készüléket ne szedje szét ill. házilag, ne próbálja javítani. Meghibásodás esetén forduljon szakemberhez! A rendszer működése OFF: Amennyiben a készüléket nem kívánja automatikus üzemmódban alkalmazni, az OFF kapcsolót helyezze kikapcsolt állásba. PIR: Amennyiben a kapcsolót PIR állásba helyezi, a központi egység abban az esetben aktivizálódik, ha a PIR érzékelő mozgást észlelt. AUDIO: A kapcsoló AUDIO állásában a központi egység abban az esetben aktivizálódik, ha a kamera hangot észlelt. PIR+AUDIO: A kapcsoló PIR+AUDIO állásban mozgás vagy hang érzékelésekor a központi egység aktivizálódik. Figyelem! A lámpa csak akkor kapcsol be, ha a mozgásérzékelő mozgást észlel és este van. Hang hatására csak a kamera kapcsol be. Üzemmód kapcsolók OFF: A kapcsoló OFF állásban a készülék kikapcsolt állapotban van. TV: A kapcsoló TV állásban a központi egység a TV készüléket az AV csatornára kapcsolja. ALARM: A kapcsoló ALARM állásban riasztó hangjelzés hallható, amennyiben a kamerától jel érkezik. A hangjelzés hangereje nem szabályozható. Az intercom gombbal lehet leállítani a hangjelzést. ALARM+TV: A kapcsoló ALARM+TV állásban a kamera jeltovábbítása esetén riasztó hangjelzés hallható és a központi egység a TV készüléket az AV csatornára kapcsolja. Az intercom gombbal a hangjelzés leállítható. Hangtovábbítás Kétoldalú, oda-vissza hangtovábbításra van lehetőség a központi egység és a kamera között. Ha megjelent a kamera kép a képernyőn, hallható a kamera előtti hang. A hangerő a TV távirányítójával növelhető. A TV csatorna és a megfigyelő kamera hangereje egymástól függetlenül szabályozható. Amennyiben beszélni kíván a kamera előtt tartózkodó személlyel, ez esetben kapcsolja be a központi egységen található INTERCOM gombot. A mikrofon az intercom gomb tetején van, beszéljen közel hozzá! Az INTERCOM kapcsoló alkalmazásával (a gomb lenyomása illetve elengedése) kétoldalú párbeszédet tesz lehetővé. LED kijelző POWER Jelzi,ha a DC adapter a hálózatban bekapcsolt állapotban van. TV Ebben az állásban lehetőség van a TV készülék AV csatornájára váltani. INTERCOM A kijelző visszajelzi, hogy a készülék kétoldalú hangtovábbítás üzemmódban van. A képtovábbítás időtartama A képtovábbítás időtartama programozható a készülék forgatógombjával (TV on time) öt és harminc másodperc időtartam között. Hangszabályozás a riasztáshoz: A kamera mikrofon érzékenysége szabályozható a központi egység oldalán található Audio level forgatógomb állításával. - 4

* Célszerű a kamerát úgy elhelyezni, hogy az fentről lefelé a föld irányába nézzen!

5 MŰSZAKI ADATOK Kamera Típus: CMOS Megvilágítási igény: 1 LUX Felbontás: 250 TV sor Látószög: 70 Működési hőmérséklet: -10 C és +45 C között Központi egység TV felvétel időszabályozó: 5 30 másodperc Tápfeszültség: 15V 500mA Csatlakozó vezeték: Kb. 17m JÓTÁLLÁSI JEGY Az alábbi típusú és gyártási számú CMOS lámpakamera hibamentes működéséért a. 49/2003. (VII. 30.) GKM rendelet alapján a vonatkozó jogszabályok előírásai szerint az eladás napjától számított 12 hónapig terjedő jótállást biztosítunk. Szavatossági idő: két év. TÍPUSSZÁM ELADÁS KELTE :. CT3000. :..... PH.... ELADÓ A jótállási kötelezettség alá tartozó és a jótállási időben előforduló hibák javítását, a tartalék alkatrész ellátással egybekötött javító-szervizelő szolgáltatást az importőr az alábbi címen biztosítja: GLOBAL EXPORT-IMPORT KFT BUDAPEST ANGOL U. 36. TEL: , (bejárat KÖVÉR LAJOS U ) De. 09:00 és Du. 16:00 között. JAVÍTÁSI SZELVÉNY Hibabejelentés kelte:... Bejelentett hiba:..... Hibaelhárítás módja:... Hibaelhárítás kelte: SZERVIZ "CE" MEGFELELŐSÉGI NYILATKOZAT Vállalkozásunk: GLOBAL EXPORT - IMPORT KFT... Importőr (első forgalmazó) neve 1149 BUDAPEST ANGOL U Importőr (első forgalmazó) címe és a cégbejegyzés száma Kizárólagos felelősségünk teljes tudatában kijelentjük, hogy a termék: Lámpakamera Az áru azonosítója, cikkszáma: CT GLOBAL EXPORT-IMPORT KFT, 1149 BUDAPEST ANGOL U. 36..(a gyártó megbízásából a magyarországi képviselő neve, címe). Amelyre ezen tanúsítás vonatkozik, megfelel az alábbi normatíváknak és bizonylatoknak:. 89/336/EEC directive EN , EN :2000/A2:2005, EN :1995/A2:2005, EN :2001/A11:2004 EMC standard 73/23/EEC és 93/68/EEC EN :2004 EN :1989 és EN60065:2002 LVD standard A csatolt. jegyzőkönyvek szerint WT D-L és WT D-E A termék CE megfelelőségi jelöléssel van ellátva Budapest, Sólyom Péter ügyvezető igazgató A műszaki dokumentáció tárolási helye: GLOBAL EXPORT-IMPORT KFT BUDAPEST ANGOL U. 36.

) GKM rendelet alapján a vonatkozó jogszabályok előírásai szerint az eladás napjától számított 12 hónapig terjedő jótállást biztosítunk. Szavatossági idő: két év. TÍPUSSZÁM ELADÁS KELTE :. CT3000. :..... PH.
