1 Használati útmutató Videó kaputelefon PNI DF-926

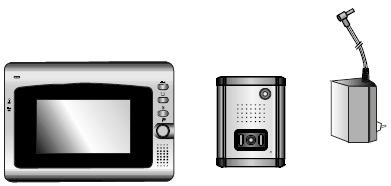

2 BIZTONSÁGI UTASÍTÁSOK Az áramütés elkerülése érdekében ne nyissa ki a készülék fedelét, csak egy erre szakosított személy jelenlétében.ha a készülék megköveteli ellenőrzést és javítást, forduljon szervizhez. A készüléket egy jól szellőző, száraz és tiszta helyre kell felszerelni, anélkül, hogy napfény érje. Ne használjon vegyszereket a készülék tisztításához, erre használjon egy puha és száraz rongyot. MŰSZAKI ADATOK Bemeneti jelszint : 1.0 Vpp Bemeneti impedancia: 75 Ω Fényerő : > 17 szint Kamera : Színes CMOS Időkijelzés a monitoron : A. Megválaszolatlan hivás : 30 másodperc Megtekintési gomb : 10 másodperc C. Intercom : 2 perc D. Riasztási gomb megnyomása: 10 másodperc Éjjeli megtekintés : IR infravörös lámpák Kamera látásszög: 92. Áramforrás : Képernyő : 15 V külső kültéri egység12v Képernyő mérete : 225x165x36 mm / külső kamera méret: 134x100x45 mm Képernyő súlya : 650 gr / Külső Kamera : 200 gr Üzemi hőmérséklet : -15 C / +50 C ÁLTALÁNOS LEÍRÁS PNI DF-926 egy új interfon módell, színes, hands-free, egy LCD 7 átmérőjű képernyővel rendelkezik. A termék tartalmaz egy beltéri monitort és egy külső videókamerát, amely lehetővé teszi a 1

beszélgetést és a megtekintést azzal a személlyel aki a kapu előtt van. Ennek még egy kapuzárási, külső mefigyelési és egy riasztóberendezési funkciója is van.

3 beszélgetést és a megtekintést azzal a személlyel aki a kapu előtt van. Ennek még egy kapuzárási, külső mefigyelési és egy riasztóberendezési funkciója is van. Éjjel egy infravörös kamerával van ellátva, amely lehetővé teszi, megtekintést gyenge fénybe is.a termék egy vonzó designból áll praktikus és megbízható, könnyen telepíthető és használható; ezt a kaputelefont fel lehet használni különböző videótérfigyelő rendszerhez, a biztonsági cégeknek is ajánlható, ideális eszköz a családok számára akik biztonságot szeretnének a házukba. Kérjük, szánjon egy kis időt,hogy elolvassa a felhasználói könyvet, és akkor tudni fogja, hogy hogyan működik a készülék. TARTÓZÉKOK LEÍRÁSA MÓNITOR 1. Képernyő 2. Hangszóró 3. Intercom és megtekintési gomb 4. Riasztói gomb 5. Csengő gombja 6. Ajtónyítási gomb 7. Mikrofon 2

Ha megnyomja a gombot, és megnyomja Intercomot is, beszélgetési idő 2 perc ha nem fogadja a hívást, a monitor automatikusan kikapcsol 30 másodperc után.

4 8. Fényjelzőgomb 9. Beállítási gomb 10. A hangerő 1. Tápellátás 2Kameracsatlakozás 3 Zárás MŰKÖDÉS 1. Amikor vendéget fogad nyomja meg a csengőt a A monitor megszólal és a látogató megjelenik a képernyőn b. Megnyomhatja a gombot, hogy beszéljen a látogatóval 2. Ha megnyomja a gombot, és megnyomja Intercomot is, beszélgetési idő 2 perc ha nem fogadja a hívást, a monitor automatikusan kikapcsol 30 másodperc után. Ahhoz, hogy belépjen az adót személy aki látogatóba jöt, nyomja meg az ajtónyító gombot, hogy kinyitodjon. 3. Megnyomhatja azt a gombot is, hogy láthassa a jelenlegi helyzeret, 10 másodperc után ez az alkalmazás bezáródik. 3

5 4 Állítsa be a hang, fény és szín szintet az Ön kedve szerint. 5 Nyomja meg az Alarm gombot, hogy egy riasztó hangjelzés küldjön 6 Nyomja meg a Musical selection gombot, hogy kiválassza a kivánt csengőhangot 7. A külső egység egy IR LED-el volt ellátva, ami gyenge fényviszonoyokor segíthet RAJZA A. Monitor B. Külső egység C.Monitor tápellátásl D. Elektromos Yála 1 VIDEÓ 2. FÖLDELÉS 3 DC + 12V tápellátás 4. AUDIÓ 4

A FELEK MEGNEVEZÉSE KAMERA 1 IR LED 2 Mikrofon 3 Videóamera 4 Hangszóró 5 Tárcsázási gomb 6 Hangerő Megjegyzés: Felhívjuk a figyelmet, a helyesi hálózati csatlakozásokhoz, ez a lenti rajz szerint

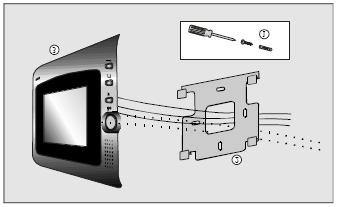

6 A FELEK MEGNEVEZÉSE KAMERA 1 IR LED 2 Mikrofon 3 Videóamera 4 Hangszóró 5 Tárcsázási gomb 6 Hangerő Megjegyzés: Felhívjuk a figyelmet, a helyesi hálózati csatlakozásokhoz, ez a lenti rajz szerint kell legyen, amikor a külső egységet a monitoral és az elektromos zárral csatlakoztat Beltéri monitor telepítése 1. Helyezze el a monitor telepítési paneljét a falra használva a csomagban levő csavarokat. 2 Csatlakoztassa a kábeleket a monitorhoz 3. Rögzítse a belső monitor paneljét 5

Ne tegye ki a képernyőt közvetlen napfénynek hogy megvédje ezt és, hogy elkerülje a gyenge látási

Furjon egy lyukot a falba a műanyag rögzítő dobozt méretétől függően 2.

kültéri egység rögzitett alkatrészeit. 4 Helyezze el a kültéri egységet a szerelődobozba 5.

7 Ne tegye ki a képernyőt közvetlen napfénynek hogy megvédje ezt és, hogy elkerülje a gyenge látási nézetet ajánljuk ennek a telepítését 1,6 m magasságban Kültéri egység telepítése 1. Furjon egy lyukot a falba a műanyag rögzítő dobozt méretétől függően 2. Huzzá át a vezetékeket a műanyag dobozon keresztül és rögzítse a dobozt a lyukban; 3 Távolítsák el a kültéri egység rögzitett alkatrészeit. 4 Helyezze el a kültéri egységet a szerelődobozba 5. Szerelje vissza a műanyag alkatrészeket Kültéri egységet olyan helyre kell telepíteni, ahol védve van napfénytől és az esőtől. Ajánlatos 1,6 m magasságban telepíteni 6

8 7
