1 18 VIDEÓ KAPUTELEFON KÉSZLETEK Quadra videó kaputelefon készlet, vezetékes A kültéri és beltéri egység (monitor) között csak egy kéteres vezetéket kell kilépíteni. Ezen a tekert érpárú tápvezetéken keresztül történik az audio és a videó jelátvitel is. A Quadra kültéri egység beállítástól függően1-4 nyomógombbal rendelkezik. Ennek megfelelően max. 4 független monitor egység csatlakoztatható a rendszerhez.

foglalt W Névtábla felület 1//4 hívógombbal W Nagy teljesítményű hangszóró W Falon kívüli szerelés W Kis méret (95x195x3 mm)

2 QUADRA KÜLTÉRI EGYSÉG 1 / / 4 hívógomb egy egységen 19 W Préselt aluminium előlap, fekete vagy nemesacél színű kivitelben W Nagylátószögű színes kamera W Fehér LED világítás a kamerához W 4 LED kijelző: hívás, ajtó nyitva, audio kapcsolat működik, foglalt W Névtábla felület 1//4 hívógombbal W Nagy teljesítményű hangszóró W Falon kívüli szerelés W Kis méret (95x195x3 mm) W Nagy mechanikai szilárdság IK10 Szimbólumok és LED kijelzők CMOS színes kamera 95 mm 3 mm 195 mm 1 hívógomb hívógomb 4 hívógomb

3 0

4 VIDEÓ KÉSZLETEK 1 VIDEÓ KAPUTELEFON KÉSZLET, VEZETÉKES VIDEÓ KAPUTELEFON KÉSZLET, VEZETÉKES QUADRA ICONA KÉSZLET QUADRA MINI KÉSZLET SP8461I. oldal SP8461M 4. oldal VIDEÓ KAPUTELEFON KÉSZLET, VEZETÉKES QUADRA MINI HANDSFREE KÉSZLET SP8461V 6. oldal

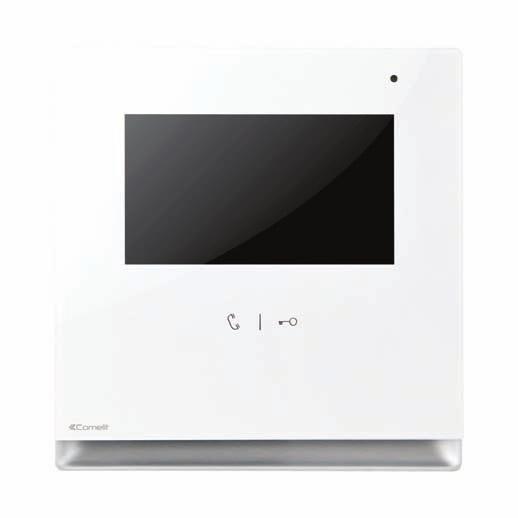

5 w QUADRA - ICONA készlet w Schrack Info A QUADRA - ICONA színes videó kaputelefon készlet fehér ICONA 4,3 monitorral és QUADRA kültéri egységgel. A QUADRA kültéri egység alapbeállításban egy aktív hívógombbal rendelkezik, amelyet át lehet alakítani -4 hívógombossá egy DIP kapcsoló átállításával. Minden aktív hívógombhoz külön beltéri monitoregység kell. Az ICONA monitoron sorban funkció és beállító gombok találhatók, amelyek között csúsztatott érintéssel lehet átváltani. Állandóan látható és aktív gombok a beszélgetés kezdés/befejezés és az ajtónyitás gombok. További funkciók a magánélet mód és a belső kommunikáció. A belső kommunikációhoz a készlethez további beltéri monitoregységet vagy egységeket lehet csatlakoztatni. A készlet a monitor mind falon kívüli, mind süllyesztett szereléséhez tartalmaz segédanyagot. Süllyesztett szerelés esetén 1mm-re, falon kívüli szereléskor 5mm-re áll ki a falból a monitor. A kaputelefon készlet max. 3 további beltéri monitoregységgel bővíthető aktív hívógombonként. Emeleti csengőgombot közvetlenül lehet csatlakoztatni a monitorhoz. Beltéri monitoregység mérete: 145x145x1 mm Kültéri egység mérete: 95x195x3 mm

6 w QUADRA - ICONA készlet w Kapcsolási séma 3 Ajtónyitó *Ajtónyitó nyomógomb w A készlet tartalma: Rendelési szám Típus Mennyiség Leírás SP8461I SP6601W 6601W 1 ICONA színes monitor kihangosító funkcióval SP Süllyesztett tokozat ICONA monitorhoz SP Falon kívüli tokozat ICONA monitorhoz Speciális termék QUADRA falon kívüli kültéri egység, audio/videó színes kamera, 1, vagy 4 hívógomb SP Tápegység QUADRA videó kaputelefon készlethez, 30V AC / 30V DC SP114C 114/C 1 Csatlakozó kapocs SP Lezáró ellenállás Speciális termék: Egyedileg csak külön kérésre LEÍRÁS SZÁLLÍTÁS STORE RENDELÉSI SZÁM QUADRA - ICONA készlet 1-4 családos videó kaputelefon készlet egy QUADRA kültéri egységgel és egy fehér ICONA színes monitorral, hívógombonként max. 4 monitorra bővíthető Tartozékok QUADRA - ICONA készlethez ICONA színes monitor, fehér, 4,3, 14,5x145,5x1mm Süllyesztett tokozat ICONA monitorhoz, 13x13x50 mm Falon kívüli tokozat ICONA monitorhoz, 137x14x1,5mm Asztali adapter ICONA monitorhoz, 145x190x10mm Tápegység QUADRA videó kaputelefon készlethez, 30V AC / 30V DC Kaputelefonkábel x1mm² Átkapcsoló relé Quadra kültéri egység összekötéséhez Videójel modul max. 3 kiegészítő kamera bekötéséhez Fekete előlap Quadra kültéri egységhez Nemesacél előlap Quadra kültéri egységhez SP8461I SP6601W SP SP660 SP661 SP109 XC SP1405 SP1409 SP4793B SP4793C

w QUADRA - MINI készlet 4 SP8461M SP8461M w Schrack Info A QUADRA - MINI színes videó kaputelefon készlet fehér MINI 4,3 monitorral és QUADRA kültéri egységgel.

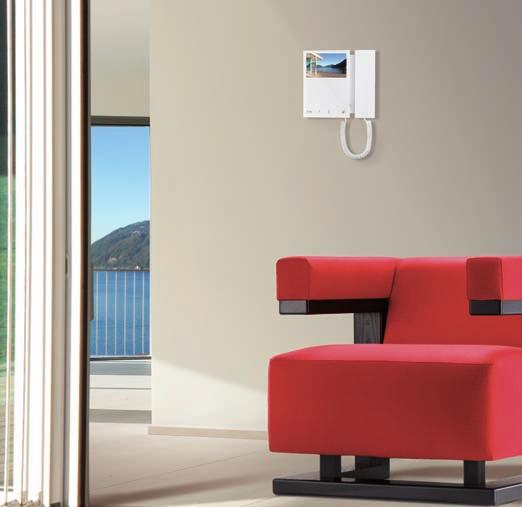

7 w QUADRA - MINI készlet 4 SP8461M SP8461M w Schrack Info A QUADRA - MINI színes videó kaputelefon készlet fehér MINI 4,3 monitorral és QUADRA kültéri egységgel. A QUADRA kültéri egység alapbeállításban egy aktív hívógombbal rendelkezik, amelyet át lehet alakítani -4 hívógombossá egy DIP kapcsoló átállításával. Minden aktív hívógombhoz külön beltéri monitoregység kell. A fehér előlapos monitoregység színes képe 16:9 arányú. A monitor falon kívül szerelhető, kézi beszélővel rendelkezik, melynek mélysége csak mm. A monitoron gombok találhatók az ajtónyitáshoz, a hangerő állításához valamint további érintő gomb egyéb funkciókhoz. Amennyiben több gomb szükséges, a monitoregység előlapja cserélhető az SP6733 előlapra. A belső kommunikációhoz a készlethez további beltéri monitoregységet vagy egységeket lehet csatlakoztatni. A kaputelefon készlet max. 3 további beltéri monitoregységgel bővíthető aktív hívógombonként. Emeleti csengőgombot közvetlenül lehet csatlakoztatni a monitorhoz. Beltéri monitoregység mérete: 175x160x mm Kültéri egység mérete: 95x195x3 mm

8 w QUADRA - MINI készlet w Kapcsolási séma 5 Ajtónyitó *Ajtónyitó nyomógomb w A készlet tartalma: Rendelési szám Típus Mennyiség Leírás SP8461M SP6701W 6701W 1 MINI falon kívüli színes monitor Speciális termék QUADRA falon kívüli kültéri egység, audio/videó színes kamera, 1, vagy 4 hívógomb SP Tápegység QUADRA videó kaputelefon készlethez, 30V AC / 30V DC SP114C 114/C 1 Csatlakozó kapocs SP Lezáró ellenállás Speciális termék: Egyedileg csak külön kérésre LEÍRÁS SZÁLLÍTÁS STORE RENDELÉSI SZÁM QUADRA - MINI készlet 1-4 családos videó kaputelefon készlet egy QUADRA kültéri egységgel és egy fehér MINI színes monitorral, hívógombonként max. 4 monitorra bővíthető Tartozékok QUADRA - MINI készlethez MINI színes monitor, fehér, 4,3, 175x160xmm Kiegészítő nyomógombok MINI monitorhoz Átkapcsoló relé Quadra kültéri egység összekötéséhez Videójel modul max. 3 kiegészítő kamera bekötéséhez Fekete előlap Quadra kültéri egységhez Nemesacél előlap Quadra kültéri egységhez Tápegység QUADRA videó kaputelefon készlethez, 30V AC / 30V DC Kaputelefonkábel x1mm² SP8461M SP6701W SP6733W SP1405 SP1409 SP4793B SP4793C SP109 XC150315

w QUADRA - MINI kézi beszélő nélküli készlet 6 SP671W SP671W w Schrack Info A QUADRA - MINI kézi beszélő nélküli színes videó kaputelefon készlet fehér MINI kézi beszélő nélküli 4,3 monitorral és

9 w QUADRA - MINI kézi beszélő nélküli készlet 6 SP671W SP671W w Schrack Info A QUADRA - MINI kézi beszélő nélküli színes videó kaputelefon készlet fehér MINI kézi beszélő nélküli 4,3 monitorral és QUADRA kültéri egységgel. A QUADRA kültéri egység alapbeállításban egy aktív hívógombbal rendelkezik, amelyet át lehet alakítani -4 hívógombossá egy DIP kapcsoló átállításával. Minden aktív hívógombhoz külön beltéri monitoregység kell. A fehér előlapos monitoregység színes képe 16:9 arányú. A monitor falon kívül szerelhető, mélysége csak mm. A monitoron gombok találhatók az ajtónyitáshoz, a hangerő állításához valamint további érintő gomb egyéb funkciókhoz. A belső kommunikációhoz a készlethez további beltéri monitoregységet vagy egységeket lehet csatlakoztatni. A kaputelefon készlet max. 3 további beltéri monitoregységgel bővíthető aktív hívógombonként. Emeleti csengőgombot közvetlenül lehet csatlakoztatni a monitorhoz. Beltéri monitoregység mérete: 115x160x mm Kültéri egység mérete: 95x195x3 mm

10 w QUADRA - MINI kézi beszélő nélküli készlet w Kapcsolási séma 7 Ajtónyitó *Ajtónyitó nyomógomb w A készlet tartalma: Rendelési szám Típus Mennyiség Leírás SP8461V SP8461V SP671W 671W 1 MINI kézi beszélő nélküli falon kívüli színes monitor Speciális termék QUADRA falon kívüli kültéri egység, audio/videó színes kamera, 1, vagy 4 hívógomb SP Tápegység QUADRA videó kaputelefon készlethez, 30V AC / 30V DC SP114C 114/C 1 Csatlakozó kapocs SP Lezáró ellenállás Speciális termék: Egyedileg csak külön kérésre LEÍRÁS SZÁLLÍTÁS STORE RENDELÉSI SZÁM QUADRA - MINI HANDSFREE 1-4 családos videó kaputelefon készlet egy QUADRA kültéri egységgel és egy fehér MINI kézi beszélő nélküli színes monitorral, hívógombonként max. 4 monitorra bővíthető Tartozékok QUADRA - MINI kézi beszélő nélküli készlethez Mini kézi keszélő nélküli színes monitor, fehér, 4,3, 115x160xmm Átkapcsoló relé Quadra kültéri egység összekötéséhez Videójel modul max. 3 kiegészítő kamera bekötéséhez Fekete előlap Quadra kültéri egységhez Nemesacél előlap Quadra kültéri egységhez Tápegység QUADRA videó kaputelefon készlethez, 30V AC / 30V DC Kaputelefonkábel x1mm² SP8461V SP671W SP1405 SP1409 SP4793B SP4793C SP109 XC150315

11 KAPCSOLÁSI SÉMÁK 8 w Egy beltéri monitor egység w Maximális kiépítés 109 eres 116 MELLÉK MONITOR MELLÉK MONITOR MELLÉK MONITOR MELLÉK MONITOR w Két beltéri monitor egység / C 114/ C MELLÉK MONITOR 114/ C 114/ C FŐ MONITOR FŐ MONITOR MELLÉK MONITOR eres 109 MELLÉK MONITOR MELLÉK MONITOR MELLÉK MONITOR MELLÉK MONITOR w Négy beltéri monitor egység / C 114/ C MELLÉK MONITOR 114/ C 114/ C FŐ MONITOR FŐ MONITOR MELLÉK MONITOR 114/ C 114/ C eres eres

12 9 w Kiegészítő kamerák (max. 3db) w Két kültéri egység eres eres eres w Kiegészítő terhelések bekötése: világítás és további ajtózár w Quadra kültéri egységhez csatlakoztatható monitor egységek 116 Mini Handsfree MINI 6701W 6700W MINI kézi beszélő nélkül 671W ICONA 6601W eres 109 1V/4V AC-DC

13 FŐ KÜLTÉRI EGYSÉG (GYALOGOS KAPU ÉS GÉPKOCSI BEJÁRAT NYITÁS RENDSZER ÉS KIEGÉSZÍTŐ ELEMEK 30 MÁSODIK KÜLTÉRI EGYSÉG (GYALOGOS KAPU NYITÁS) MELLÉK MONITOR FŐ MONITOR

RENDSZER 31 Könnyen telepíthető biztonságos és hatékony videó

14 AZ SP1409 TARTOZÉK ÉS EGY KAMERA HOZZÁADÁSA A RENDSZERHEZ: AZ EREDMÉNY HATÉKONY ÉS GAZDÁSGOS VIDEÓ KAPUTELEFON ÉS MEGFIGYELŐ RENDSZER 31 Könnyen telepíthető biztonságos és hatékony videó megfigyelő rendszer kiemelkedően jó ár-érték aránnyal. MELLÉK MONITOR 1409 MELLÉK MONITOR )
