1 Toolless-Connection Szerszám nélküli csatlakozás MOBIL ÉS ONLINE VÁSÁRLÁS! Mobil App: ios, Android Webáruház: SZÁLLÍTÁSI INFORMÁCIÓK Raktárról Store ENERGIA IPAR Get Ready. Get Schrack.

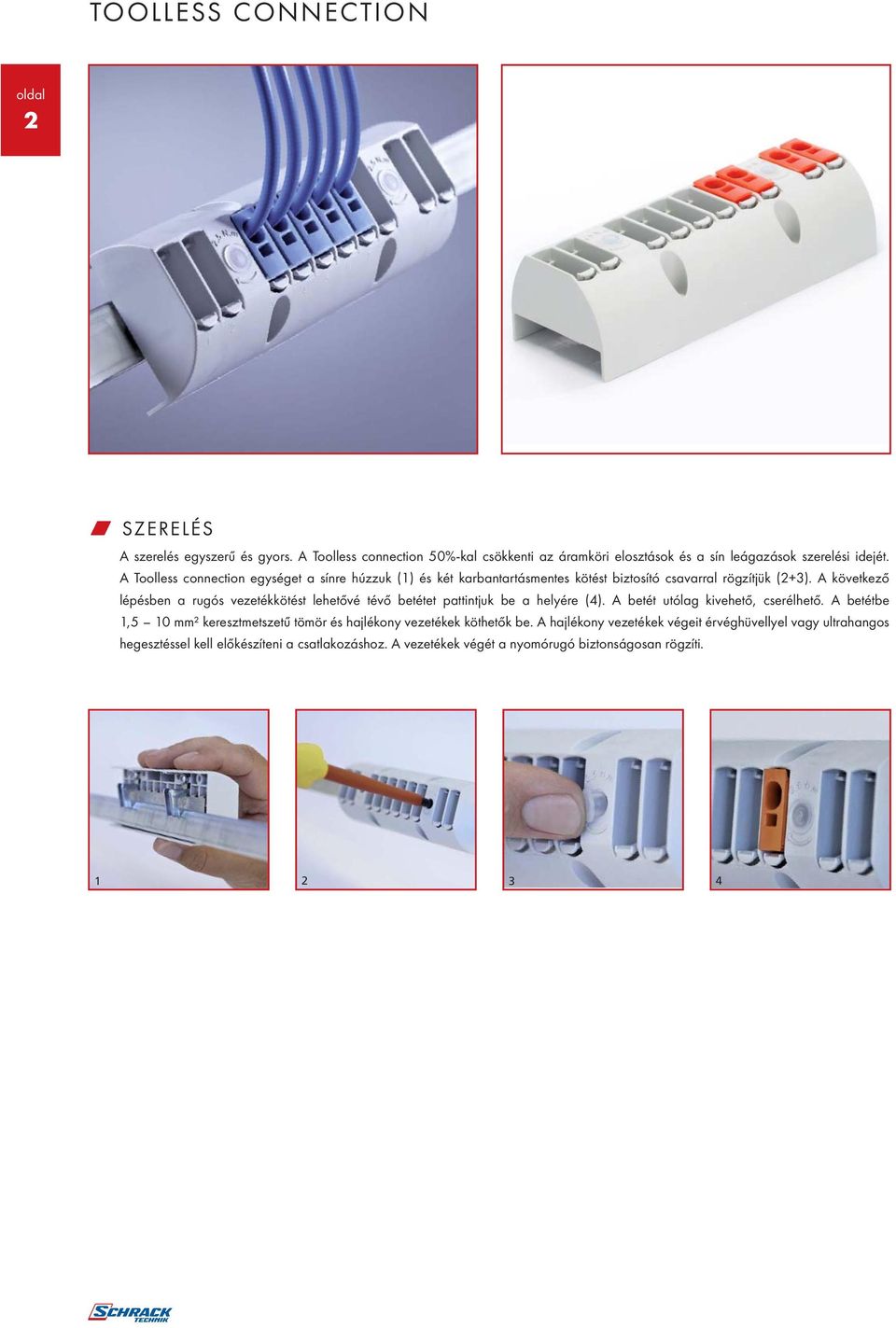

2 2 W SZERELÉS A szerelés egyszerű és gyors. A Toolless connection 50%-kal csökkenti az áramköri elosztások és a sín leágazások szerelési idejét. A Toolless connection egységet a sínre húzzuk (1) és két karbantartásmentes kötést biztosító csavarral rögzítjük (2+3). A következő lépésben a rugós vezetékkötést lehetővé tévő betétet pattintjuk be a helyére (4). A betét utólag kivehető, cserélhető. A betétbe 1,5 10 mm² keresztmetszetű tömör és hajlékony vezetékek köthetők be. A hajlékony vezetékek végeit érvéghüvellyel vagy ultrahangos hegesztéssel kell előkészíteni a csatlakozáshoz. A vezetékek végét a nyomórugó biztonságosan rögzíti

3 W TOOLLESS CONNECTION A csatlakozók négy színben kaphatók: szürke, kék, zöld és piros. Csak a szükséges számú betétet kell használni, így pontosan annyi kimenet lesz, amennyire szükség van. A fel nem használt betéthelyekre nem kell betétet tenni. A rendszer ennek köszönhetően később bármikor bővíthető akár egyetlen csatlakozás hozzáadásával, anélkül, hogy a már felszerelt Toolless connection egységhez hozzá kellene nyúlni. 3 Teljesen problémamentes csatlakozás ezt a nyomórugó garantálja. Az előkészített vezetéket csak be kell nyomni a betétbe, és máris létrejön a megbízható, rezgésbiztos csatlakozás. A nyomórugó csavarhúzó segítségével újra kinyitható. Csatlakoztatható vezetékméretek: mm².

4 4 W TOOLLESS CONNECTION A Toolless connection rugalmassága rendkívül sok felhasználási területre biztosít tökéletes megoldást. Csak a szükséges leágazásokhoz kell betétet szerelni. A Toolless connection egység kivitelétől függően lehetővé teszi gyűjtősínekre vagy szerelőlapokra történő közvetlen felszerelést. A szerelőlapos változat az integrált csatlakozó kapcsa révén egyszerűen csatlakoztatható pl. a főkapcsolóhoz. Kis méretének köszönhetően a Toolless connection értékes helyet és szerelési időt takarít meg! Számtalan felhasználási lehetőség: a különböző kombinációs lehetőségeknek köszönhetően a Toolless connection nagyon gazdaságos megoldást jelent rengeteg felhasználási területen. Időmegtakarítás Zeitvorteil beim Leiteranschluss mértéke Time saving a when vezeték connecting bekötésekor conductors Gain de temps lors du raccordement de conducteurs 20 sec % Csavaros Schraubklemmen kapocs screw-type terminal borne à vis 3,5 sec. Push Nyomórugós in kapocs 1

5 W TOOLLESS CONNECTION 10 BETÉTES KIVITEL 5 IKBC1100 IKBC2100 IKBC0002 W SCHRACK-INFO Kompakt 10 betétes rendszer Szerelés réz sínre (IKBC1100, IKBC1040) Szerelés DIN sínre (szerelőlapra) 35 mm (IKBC2100) Dugaszolható rugós vezetékcsatlakozó betétek Maximális áramterhelhetőség 250 A, 50 A leágazásonként Védettség: IP20 W MŰSZAKI ADATOK Max. működési feszültség: Max. áram terhelhetőség: 1000 V AC, 1500 V DC 250 A, 50 A leágazásonként Leágazásba beköthető vezetékek: tömör: hajlékony érvéghüvellyel: 10 x 1.5 mm² 10 mm² (14 AWG 8 AWG) 10 x 1.5 mm² 10 mm² (14 AWG 8 AWG) Védettség: IP20 LEÍRÁS EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM Toolless connection 10 betétes egység réz sínre IKBC1100 Toolless connection 10 betétes egység szerelőlapra IKBC2100 Toolless connection betét szürke, 10db IKBC0001 Toolless connection betét kék, 10db IKBC0002 Toolless connection betét zöld, 10db IKBC0003 Toolless connection betét piros, 10db IKBC0004 Kék rendelési szám: Raktári termék Store termék

6 6 W TOOLLESS CONNECTION 4 BETÉTES KIVITEL IKBC1040 IKBC0001 W SCHRACK-INFO Kompakt 4 betétes rendszer Szerelés réz sínre (IKBC1100, IKBC1040) Szerelés DIN sínre (szerelőlapra) 35 mm (IKBC2100) Dugaszolható rugós vezetékcsatlakozó betétek Maximális áramterhelhetőség 200 A, 50 A leágazásonként Védettség: IP20 W MŰSZAKI ADATOK Max. működési feszültség: Max. áram terhelhetőség: 1000 V AC, 1500 V DC 200 A, 50 A leágazásonként Leágazásba beköthető vezetékek: tömör: hajlékony érvéghüvellyel: 10 x 1.5 mm² 10 mm² (14 AWG 8 AWG) 10 x 1.5 mm² 10 mm² (14 AWG 8 AWG) LEÍRÁS EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM Toolless connection 4 betétes egység réz sínre IKBC1040 Toolless connection betét szürke, 10db IKBC0001 Toolless connection betét kék, 10db IKBC0002 Toolless connection betét zöld, 10db IKBC0003 Toolless connection betét piros, 10db IKBC0004 W TOOLLESS CONNECTION TARTOZÉKOK W SCHRACK-INFO Toolless connection egység DIN sínre rögzítő adapter Gyorsan felszerelhető a Toolless connection egységre Rögzítő elem és csavar a csomagban IKBCZ001 LEÍRÁS EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM Toolless connection egység DIN sín adapter IKBCZ001 Kék rendelési szám: Raktári termék Store termék

7 Schrack Online 7 Kompetens és személyes Személyes: Kapcsolattartója mindig az Ön rendelkezésére áll Kompetens: adatlapok, szerelési útmutatók, videók, részletes információk minden termékhez Kényelmes: Csak két kattintás a termékig Get Ready. Get Schrack.
